KULLANIM KILAVUZU 7194114 Legamaster

kran en az iki kişiyle taşınmalıdır. Aksi takdirde duşebilir ve ciddi yaralanmalara yol açabilir. Ekranï taşırken/naklederken lutfen beyaz kulplarından tutun. Kaldırırken Dikkat Edilecekler:

u ekran ağırdır; lutfen ekranï kaldırırken aşağıda sayılan talimatlara mutlaka uyun. Uymamanız yaralanmalara neden olabilir. Montaj (Ekranın montajını yaparken işbu hızlı kurulum kılavuzunda yer alan talimatlara lutfen uyun.) Ekranï çok sıcak ortamlara kurmayın. Ekranın çok sıcak ya da guneş ışığını direk alan ortamlarda kullanılması, kasanın veya diğer parçaların bozulmasına ya da hasar görmesine; dolayısıyla aşırı ısınmaya ya da elektrik çarpmasına yol açabilir. Ekranï çok nemli ortamlara kurmayın. Bu durum aşırı ısınma ya da elektrik çarpmasına sebebiyet verilebilir. Ekranı radyatör, sıcak hava çıkışı, soba ya da ısı ureten diğer cihazlar gibi ısı kaynaklarının yanına kurmayın. Bu durum aşırı ısınma ya da elektrik çarpmasına sebebiyet verebilir. Prizleri ya da kabloları elektrik kapasitesinin uzerinde aşırı yuklemeyin. Yangına ya da elektrik çarpmasına neden olabileceği için uzatma kabloları kullanmayın. Elektrik fişini, 100~240V AC'den farklı başka prizlere sokmayın. Bu durum yangına ya da elektrik çarpmasına sebebiyet verebilir. Hasarlı elektrik fişlerini ya da aşınmış prizleri kullanmayın. Yangına ya da elektrik çarpmasına neden olabileceği için yanlış fişi sokmayın.

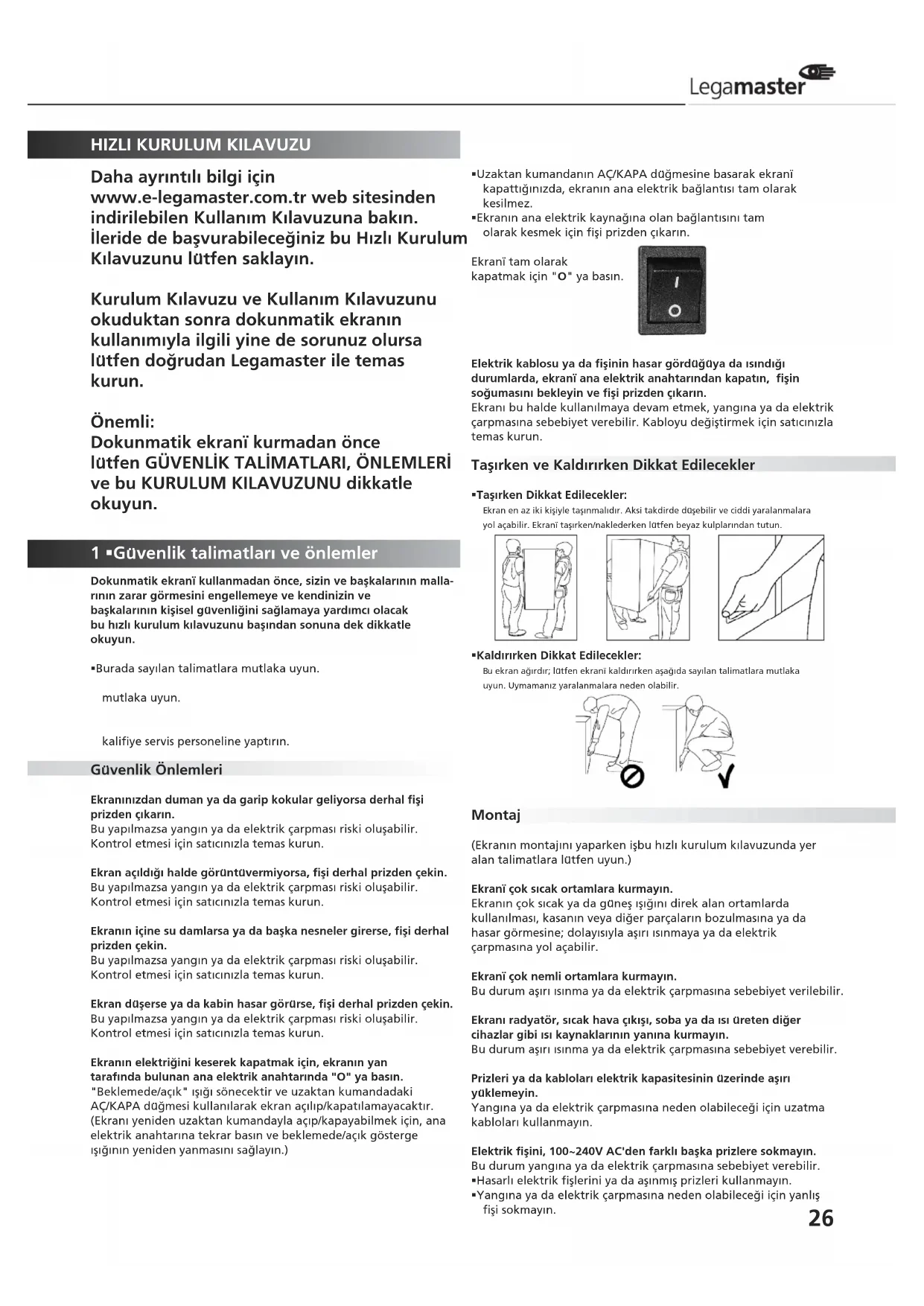

HIZLI KURULUM KILAVUZU

1 Guvenlik talimatları ve önlemler27 2 Paket içerikleri Ekranları oynak rafların ya da yuzeylerin uzerine koymayın. Duşup, hasar görebilirler. Sadece sabit ve düz yüzeylerin üzerine kurun. Dokunmatik ekranın uzerine bir şey koymayın. Dokunmatik ekran örtulurse ya da havalandırmaları tıkanırsa, aşırı derecede ısınabilir ve yanabilir. Ekranın içine sıvı damlarsa ya da metal bir parça duşerse, yangına ya da elektrik çarpmasına sebebiyet verebilir. Duşup yaralanmaya neden olabileceği için ekranın uzerine ağır şeyler koymayın. Yeterli havalandırma sağlanabilmesi için lutfen ekran ile diğer nesneler arasında an az 10 cm mesafe bırakın. Elektrik kablosu ve AV kabloları takılıyken ekranï taşımayın. Ekranıtaşırken fişi ve kabloları prizden ve kaynaklardan mutlaka sökun. Ekranıpaketinden çıkarmak ya da kaldırmak için en az 2 kişiye ihtiyaç vardır. Ekranımutlaka dik olarak taşıyın. Ekranıön ya da arka tarafı aşağı gelecek şekilde kesinlikle yere koymayın. Ekranı yere düşürmeyin. Duvara montaj guvenlik notları

1. Montaj kelepçesini mutlaka sağlam bir duvara sabitleyin.

2. Monte ettikten sonra şiddetle çekmeyin ya da sallamayın.

3. Göruntu kalitesinin olumsuz etkilenmemesi için, lutfen

montaj kelepçesini doğrudan ışık alan ya da ya da nemli / çok sıcak alanlara monte etmeyin.

4. Montaj kelepçesini, ekranın her iki tarafından da diğer

nesnelerle / duvarlarla arasında en azından 10 cm kalacak şekilde monte edin. Yalnız dikey duvarlara monte edin. Paketinden çıkarma e-Screen ekran karton bir kutu içerisine paketlenmektedir ve taşınacak unite sayısına bağlı olarak 2 tur klasik paletten birine sıkıca bağlanmaktadır. e-Screen ekran, nakliye sırasında korunması için tamponlar kullanılarak paketlenmektedir. Ekranınızın paketini açmadan önce, duvar prizine yakın sabit, duz ve temiz bir yer ayarlayın. LCD Ekran kutusunu dik pozisyonda yerleştirin ve kutuyu ustten açarak ust taraftaki tamponları alın.

1. Adım: Beyaz kulpu çıkarın ve ipi kesin.

2. Adım: Üstteki tamponu çıkarın ve aksesuar torbasını dışarı

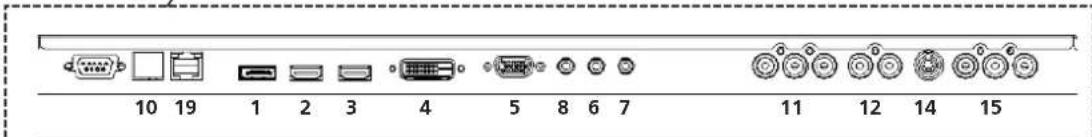

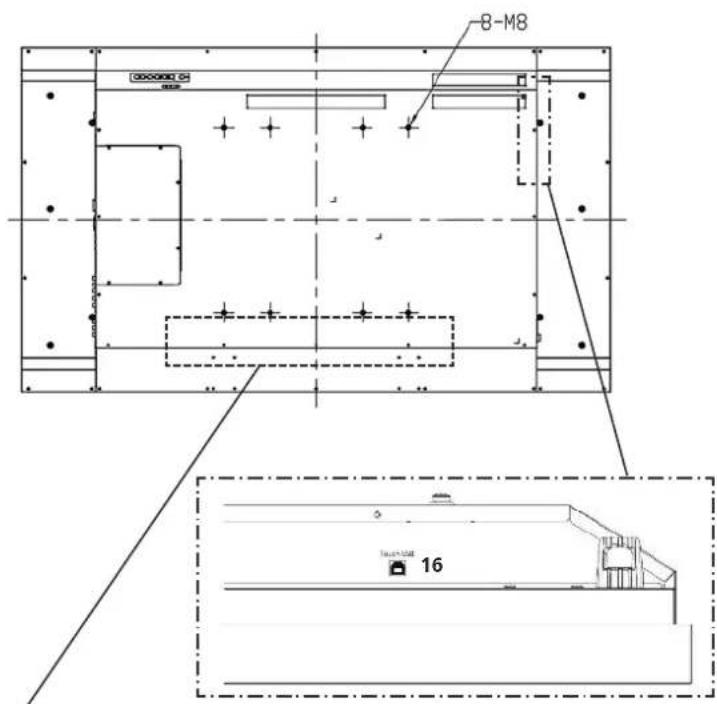

alın. Kutunun içindekiler Parça Adet 1 e-Screen ekran 1 2 Karton 1 3 Alt tampon 1 4 Üst tampon 1 5 Ambalaj torbası 1 6 Aksesuar torbası 1 7 Ergonomik stylus 1 set 8 Karton kilidi 6 Aksesuar Torbasının İçindekiler - VGA Kablosu (D-sub) - Elektrik kablosu siyah - OSD (Ekran Üstu Menu) Uzaktan kumanda (2 adet AAA batarya dahil) - USB kablosu - Kızılötesi (IR) uzatma - CD Disk Ethernet VCOM Sürücüsü28 3 Montaj Elektrik Girişi Elektrik Kablosu LCD ekranın kenar kontrol duğmelerini ve duvar prizini bağlamak için pakete dahil elektrik kablosu kullanılır. Elektrik kablosunu ekranın ana elektrik girişine bağlayın, “–” elektrik açık,, “” elektrik kapalı.. Giriş: 100-240V~ 5A 50/60Hz Elektrik Arabirimi Ana elektrik anahtarı ve AC soketi. Lutfen "Elektrik Girişi" adlı bölume bakın. Ekranın kenar kumandası Uzaktan kumanda (UKB). Lutfen "Ekranı çalıştırma" adlı bölume bakın. Sinyal Kaynağı Girişi Giriş Arabirimi 55” Konektör 1 Ekran girişi x 1 2 HDMI 1 girişi x 1 3 HDMI 2 girişi x 2 4 DVI girişi x 1 D-Sub 24 iğneli 5 VGA D-sub 15 iğneli 6 PC Ses girişi Mini Jak 7 Kızılötesi Dağıtıcı Mini Jak 8 Hat Çıkışı Mini Jak 9 RS232C D-Sub 9 iğneli 10 LAN 11 Komponent RCA G/B/R 12 Komponent için ses RCA W/R 13 S-Video Mini Din 4 iğneli 14 Video RCA 15 Ses girişi RCA W/R 16 Touch USB B Tipi dişi 17 Elektrik anahtarı AÇIK/KAPALI 18 AC girişi (input) IEC C14 19 RS485 giriş RJ-45 Kenar kumanda duğmeleri Ana elektrik anahtarı AC in (giriş) soketi AC out (çıkış) soketi

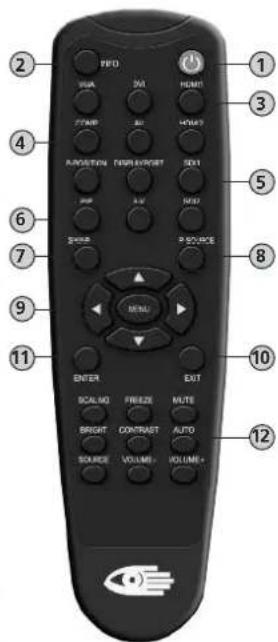

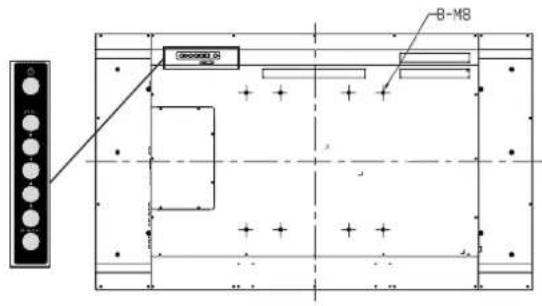

kranın kenar kumandası Tuş Açıklama Guç Guç açık/Guç kapalı Kaynak Kaynak seçimi (değiştirmeli) Menu Sağa/Ses + Menu Sola/Ses - Menu Yukarı Menu Aşağı Menu/Çıkış Menu/Çıkış seçimi LED AÇIK: Guç Statusu Durum Yeşil Guç açık Turuncu Elektrik kapalı Elektrik tasarrufu kipi Menuden LED'i açık seçin (Ön LED: Açık) Yanıp sönen turuncu Sinyal yok Kapalı AC kapalı Guç açık Menuden LED'i açık seçin (Ön LED: Kapalı) LED KAPALI: Ekran ister açık olsun isterse kapalı, "kapalı" modda LED hiç yanmaz. Uzaktan Kumanda (UKB) Talimatları No Fonksiyon Açıklama 1 Ekranï açar ve kapatır 2 INFO Kaynak ve çözunurluk bilgisini verir 3 VGA PC RGB kaynağını seçer DVI PC DVI kaynağını seçer HDMI 1 HDMI 1 kaynağını seçer 4 COMP Komponent kaynağını seçer AV (Video) Kompozit Video kaynağını seçer HDMI 2 HDMI 2 kaynağını seçer 5 PIP position PIP pozisyonunu seçer DisplayPort DisplayPort kaynağını seçer 6 PIP Resim-içinde-Resim (PIP) özelliğini açar ve kapatır S-V S-Video kaynağını seçer HD-SDI 2 Bu modelde mevcut değildir 7 SWAP Ana kaynak ve alt kaynak resmini değiş tokuş eder 8 P-SOURCE İkincil alt-kaynağı seçer 9 MENU Ekran menü sistemini açar. Eğer menü sistemi açıksa, bu düğmeye basıldığında önceki alt menü seçilecektir. , , , Alt menuler ve ayarlar arasında gezinmek için 10 ÇIKIŞ Menu sistemini kapatır 11 ENTER Koyu renkle vurgulu menu tercihlerini seçer 12 SCALING Farklı en-boy oranları arasında geçiş yapar (Oto, Doğal, 4x3, 19x9, 16x10 ve Mektup kutusu) FREEZE Mevcut kaynak göruntusunu dondurur MUTE Sesi kapatır BRIGHT Parlaklığı ayarlar CONTRAST Kontrastı ayarlar AUTO Ekranı kaynakla senkronize eder SOURCE Farklı kaynakların seçimine olanak tanır VOLUME- Sesi kısar VOLUME+ Sesi yukseltir Geçiş tuşu: OSD Menu Kilitleme/Kilit Açma Kontrolu Kilitleme: OSD'yi kilitlemek için kumandada sırasıyla Enter, Enter, Exit, Exit, Enter ve Exit duğmelerine basın. Kilit Açma: OSD'nin kilidini açmak için kumandada sırasıyla Enter, Enter, Exit, Exit, Enter ve Exit duğmelerine basın. Ekran Kipi Ekranı açma

1. Elektrik kablosunu ekrana ve prize doğru bir şekilde takın.

2. AC anahtarının “—“ konumunda olduğundan emin olun.

3. Uzaktan kumanda ya da kenar kumanda panelindeki aç/kapa

(power) duğmesine basın. Ekranï kapatma Elektrik açıkken, uzaktan kumandada ya da kenar kumanda panelindeki açma/kapama (power) duğmesine basarak ekranï bekleme (standby) moduna getirin. Ekranï tamamen kapatmak için AC anahtarını "O"ya getirin ya da AC elektrik kablosunu fişten çıkarın. NOT: Bir sure sinyal girişi olmazsa ekran otomatik olarak kendisi bekleme (standby) moduna geçer.

Guç AÇIK-BeklemedeGöstergesiUzaktan KumandaAlıcısı30 Ses Ayarı

1. Kumandadaki VOLUME- (SES-) ya da VOLUME+ (SES+)

duğmelerine basarak sesi yukseltebilir ya da kısabilirsiniz.

2. Sesi geçici olarak tamamen kapatmak için MUTE (SESSİZ)

duğmesine basın. Sesi yeniden eski şiddetinde açmak için SESSİZ duğmesine tekrar basın. Giriş kaynağı seçimi

1. Uzaktan kumandada istenilen kaynak duğmesine

(VGA, HDMI 1, HDMI 2, DVI, DisplayPort, Composite Video, S-Video, Component) basın.

2. Ya da ekranın tuş takımında SOURCE (KAYNAK)

tuşuna basın, ok tuşlarını () kullanarak istenen giriş kaynağına gelin ve ENTER (GİRİŞ) tuşuna basın. HDMI 1 HDMI 2 VGA Component S-Video Composite Video DVI DisplayPort

3. Ekran her hangi bir kaynak bulamazsa,

"No signal" (Sinyal yok) mesajı görunur. Dokunmatik Çalıştırma İlk kullanım için kalibrasyon gerekmemektedir. Ancak dokunmatik panelin kullanıma bağlı olarak zaman içinde kalibre edilmesi gerekebilir. Farklı işletim sistemleri için kalibrasyon talimatları aşağıda verilmiştir. Lutfen bunları gerçekleştirin: Kurulum:

1. Sinyal kablosunu ekrana takın ve sonra ekranï açın.

2. USB kablosunun (B-tipi USB konektöru) bir tarafını ekran

tarafına bağlayın (tam yerini görmek için "3. Bölum, Sinyal Kaynağı Girişi" adlı bölume bakın).

3. USB kablosunun diğer tarafını (A-tipi USB konektöru)

bilgisayara bağlayın.

4. Bilgisayarı açın.

5. USB kablosu bağlandıktan sonra, dokunmatik işlevin çalışmaya

hazır olması için lutfen 5 saniye bekleyin. Dokunmatik ekran kalem, parmak ya da herhangi başka bir işaretleyiciyle çalıştırılabilir. Dokunmatik işlev, tak-ve-kullan tiptir: Hiçbir surucu gerekmez. Lutfen portre modundayken manzara-tipinde dokunmatik ekran ya da tam tersini kullanmayın. Windows 7: 16 Noktalı Kalibrasyon Proseduru

1. Bilgisayarda USB konfigurasyon programını başlatın.

2. "Kalibre Et" (Calibrate) seçeneğine basın.

3. Bip sesini bekleyin. İmleç otomatik olarak ekranın sol ust

4. İmlecin uzerine parmağınızı, eldivenli elinizi ya da başka bir

işaretleyiciyi koyun ve 2 saniye orada tutun (işaretleyici imleç uzerine yerleştiğinde bir bip sesi duyulur).

5. İmleç bunun uzerine bir sonraki kalibrasyon noktasına geçer.

4. işlem adımını tekrar edin. Bip sesinden sonra imleç bir

sonraki kalibrasyon noktasına geçer.

6. Sağ alt köşedeki son kalibrasyon noktasını da halledene kadar

4. işlem adımını tekrar edin.

7. 16 nokta arasında herhangi bir yere parmağınızı ya da

işaretleyiciyi tıklatarak kalibrasyonu tamamlayın. Kalibrasyon sureci artık tamamdır ve dokunmatik ekran kullanılmaya hazırdır. MAC OS X V10.4 ve uzeri Kalibrasyon Proseduru: Apple MAC bilgisayarlarıyla çalışmak için aşağıdaki linkten surucuyu yukleyin: http://www.nextwindow.com/nextwindow_support/ Touch_Screen_Calibration_for_Mac.html Kurulum prosedurundeki işlem adımlarını uygulayın ve e-Screen ekranï kalibre edin. Linux tabanlı (2.6X ve uzeri) işletim sistemlerinde dokunmatik çalışma Kalibrasyon için bakınız: http://www.freedesktop.org/wiki/ Software/xinput_calibrator Buradan e-Screen ekranï kalibre ediniz.31 5 Sorun Giderme 6 Standartlara uygunluk ve mevzuat bilgisi Servis personelini aramadan önce lutfen yaşadığınız sorunun muhtemel nedenini bulmak için aşağıdaki çizelgeye bakın. Ayarlamaları, "Ekranï çalıştırma" sayfasındaki talimatlara uygun olarak yapın. Aşağıda yaşadığınız sorununun tanımı yoksa ya da sorunu gideremezseniz, ekranıkullanmayın ve servis personelini ya da satıcınızı arayın. Problem Şunları kontrol edin Göruntu Yok Elektrik kablosunun her iki ucunun da doğru bir şekilde takılmış olduğundan emin olun. Ana elektrik anahtarının "—" konumunda bulunduğundan emin olun. Kaynak ekipmanının doğru çalıştığından emin olun. Giriş sinyalinin ekranla uyumlu olduğundan emin olun. Göruntu ekrana ortalanmıyor Giriş sinyalinin ekranla uyumlu olduğundan emin olun. Göruntu duzgun kilitlenmiyor Giriş sinyalinin ekranla uyumlu olduğundan emin olun. Uzaktan kumanda çalışmıyor Pillerinin yeni olduğundan ve doğru yerleştirildiğinden emin olun. Uzaktan kumandanın ekranın önundeki kızılötesinin sensöre doğrultulduğundan emin olun. Resim rengi soluk görunuyor Resim ayarlarını kontrol edin. Ekranı yeniden başlatın. YUV terminalleri kullanıyorsanız, kabloların doğru bağlandığından emin olun. FCC (Federal Communication Commission - Federal Haberleşme Komisyonu) Uygunluk Bildirimi: Bu urun test edilmiş ve FCC Şartnamesinin 15. maddesinde belirtilen A Sınıfı dijital cihazlar için konulmuş sınırlara uygun olduğu belirlenmiştir. Bu sınırlar, cihazın ticari ortamlarda kullanılmasından kaynaklanacak parazitlere karşı yeterli koruma sağlamak amacıyla saptanmıştır. Bu cihaz, radyo frekansında enerji uretir, kullanır ve yayabilir; dolayısıyla hızlı kurulum kılavuzu ve kullanım kılavuzuna uygun olarak kurulmadığında ve kullanılmadığında, radyo, televizyon ve telsiz iletişiminde parazitlenmelere neden olabilir. Hızlı Kurulum Kılavuzuna uyulmadan yapılacak montaj dan doğabilecek masraflar kullanıcının kendisine aittir. Uyarı Bu cihaz A Sınıfı bir urundur. Bu ürün radyo frekanslarını etkileyebilir. Bu nedenle ev de kullanmak isteyen kullanıcıların bazı önlemler alması gerekebilir. Bu cihaz, FCC Şartnamesinin 15. Maddesine uygundur. Çalıştırılması aşağıdaki iki koşula tabidir: (1) Bu cihaz radyo frekanslarının karışmasına neden olabilir (2) Bu cihaz istenmeyen işlemlere sebep olabilecek radyo frekansları dahil , tüm frekansları kabul etmesi gerekir. EN 55022_EN 61000-3-2_EN-61000-3-3 EN 55024 EN 60950-1 [Alçak Gerilim Direktifi (73/23/EEC)] Bu belgede yer alan bilgiler haber verilmeksizin değiştirilebilir. 2012 Legamaster International B.V. Tum hakları saklıdır. Bu belgedeki bilgilerin, Legamaster'in yazılı izni olmaksızın herhangi bir şekilde yeniden uretilmesi kesinlikle yasaktır. Bu metinde kullanılan ticari markalar: Legamaster ve Legamaster logosu edding AG'nin ticari markalarıdır; Windows, Microsoft Corporation'un tescili ticari markasıdır; Nextwindow, Nextwindow'un tescilli ticari markasıdır. Bu belgede kullanılmış olabilecek diğer ticari markalar ve ticari adlar ya markalar ve adlar uzerinde hak iddia eden tuzel kişiliklere ya da bunların urunlerine aittir. Legamaster International, kendisine ait olmayan ticari markalar ve ticari adlar uzerindeki kısmi veya tam sahiplik hakkından feragat eder.Legamaster International B.V. Kwinkweerd 62 • Postbus 111 • 7240 AC Lochem tel.: (+31) (0)573-713000 • fax.: (+31) (0)573-713001 email: [e-mail] • internet: www.e-legamaster.com Version 1/1 / PUDWD
