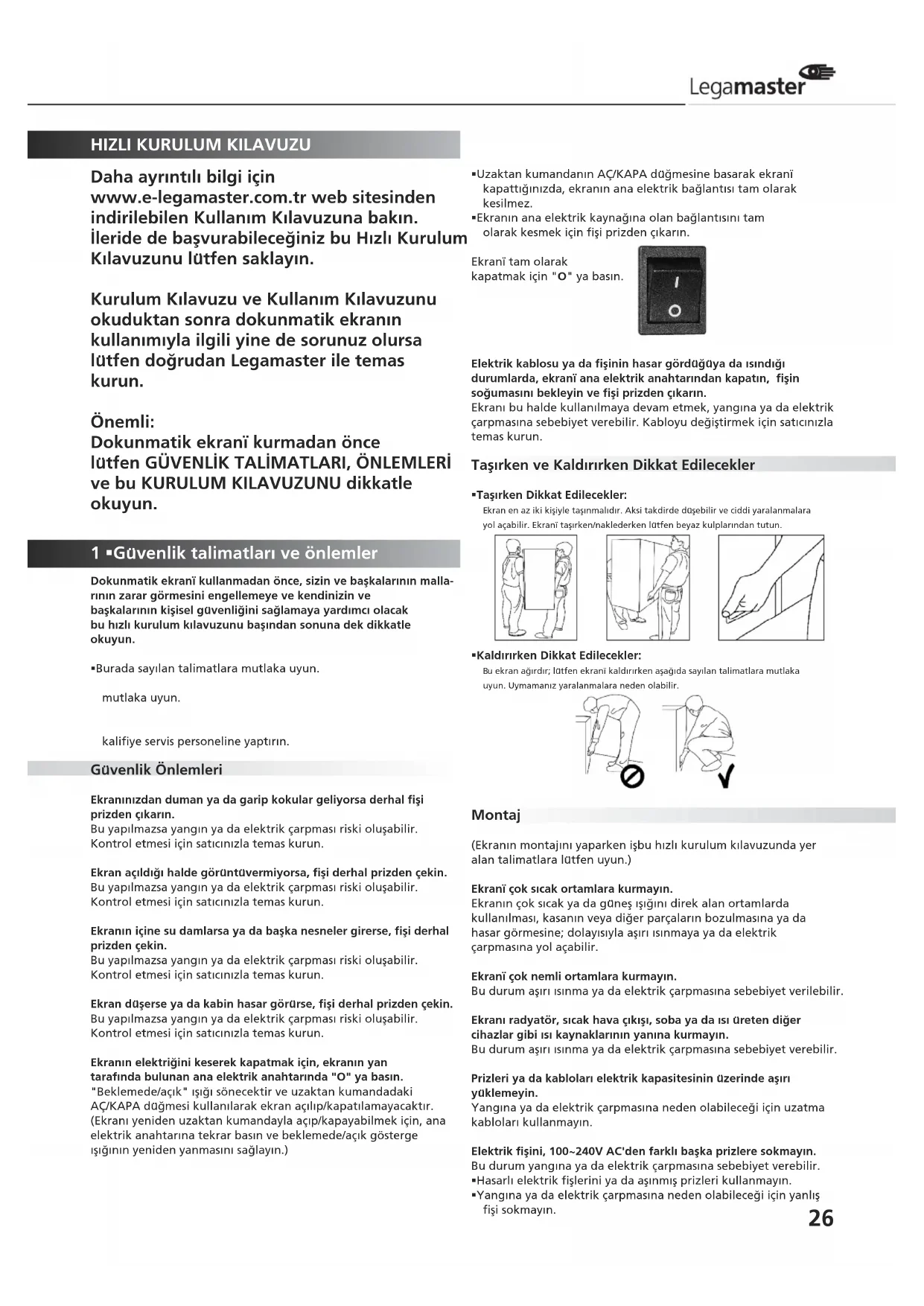

KULLANIM KILAVUZU PROFESSIONAL eScreen Legamaster

Daha ayrıntılı bilgi için www.e-legamaster.com.tr web sitesinden indirilebilen Kullanım Kılavuzuna bakın. İleride de başvurabileceğiniz bu Hızlı Kurulum Kılavuzunu lütfen saklayın.

Kurulum Kılavuzu ve Kullanım Kılavuzunu okuduktan sonra dokunmatik ekranın kullanımıyla ilgili yine de sorunuz olursa lütfen doğrudan Legamaster ile temas kurun.

Önemli: Dokunmatik ekranı kurmadan önce lütfen GÜVENLİK TALİMATLARI, ÖNLEMLERİ ve bu KURULUM KILAVUZUNU dikkatle okuyun.

1 •Güvenlik talimatları ve önlemler

Dokunmatik ekranî kullanmadan önce, sizin ve başkalarının mallarının zarar görmesini engellemeye ve kendinizin ve başkalarının kişisel güvenliğini sağlamaya yardımcı olacak bu hızlı kurulum kılavuzunu başından sonuna dek dikkatle okuyun.

- Burada sayılan talimatlara mutlaka uyun.

mutlaka uyun.

kalifiye servis personeline yaptırın.

Güvenlik Önlemleri

Ekranınızdan duman ya da garip kokular geliyorsa derhal fişi prizden çıkarın.

Bu yapılmazsa yangın ya da elektrik çarpması riski oluşabilir. Kontrol etmesi için satıcınızla temas kurun.

Ekran açıldığı halde görüntüvermiyorsa, fişi derhal prizden çekin. Bu yapılmazsa yangın ya da elektrik çarpması riski oluşabilir. Kontrol etmesi için satıcınızla temas kurun.

Ekranın içine su damlarsa ya da başka nesneler girerse, fişi derhal prizden çekin.

Bu yapılmazsa yangın ya da elektrik çarpması riski oluşabilir. Kontrol etmesi için satıcınızla temas kurun.

Ekran düşerse ya da kabin hasar görürse, fişi derhal prizden çekin. Bu yapılmazsa yangın ya da elektrik çarpması riski oluşabilir. Kontrol etmesi için saticınızla temas kurun.

Ekranın elektriğini keserek kapatmak için, ekranın yan tarafından bulunan ana elektrik anahtarında "O" ya basın. "Beklemede/açık" ışığı sönecektir ve uzaktan kumandadaki AÇ/KAPA düğmesi kullanılarak ekran açılıp/kapatılamayacaktır. (Ekranı yeniden uzaktan kumandayla açıp/kapayabilmek için, ana elektrik anahtarına tekrar basın ve beklemede/açık gösterge ışığının yeniden yanmasını sağlayın.)

• Uzaktan kumandanın AÇ/KAPA düğmesine basarak ekranı kapattığınızda, ekranın ana elektrik bağlantısı tam olarak kesilmez.
• Ekranın ana elektrik kaynağına olan bağlantısını tam olarak kesmek için fışı prizden çıkarın.

Ekranı tam olarak kapatmak için "O" ya basın.

Elektrik kablosu ya da fişinin hasar gördüğüya da ısındığı durumlarda, ekranı ana elektrik anahtarından kapatın, fişin soğumasını bekleyin ve fişi prizden çıkarın.

Ekranı bu halde kullanılmaya devam etmek, yangına ya da elektrik çarpmasına sebebiyet verebilir. Kabloyu değiştirmek için satıcınızla temas kurun.

Taşırken ve Kaldırırken Dikkat Edilecekler

•Taşırken Dikkat Edilecekler:

Ekran en az iki kişiyle taşınmalıdır. Aksi takdirde düşebilir ve ciddi yaralanmalara yol açabilir. Ekranı taşırken/naklederken lütfen beyaz kulplarından tutun.

-Kaldırırken Dikkat Edilecekler:

Bu ekran ağırdır; lütfen ekranî kaldırırken aşağıda sayılan talımatlara mutlaka uyun. Uymamanız yaralanmalara neden olabilir.

(Ekranın montajını yaparken işbu hızlı kurulum kılavuzunda yer alan talimatlara lütfen uyun.)

Ekranî çok sıcak ortamlara kurmayın.

Ekranın çok sıcak ya da güneş ışığını direk alan ortamlarda kullanılması, kasanın veya diğer parçaların bozulmasına ya da hasar görmesine; dolayısıyla aşırı isınmaya ya da elektrik çarpmasına yol açabilir.

Ekranî çok nemli ortamlara kurmayın.

Bu durum aşırı ısınma ya da elektrik çarpmasına sebebiyet verilebilir.

Ekranı radyatör, sıcak hava çıkışı, soba ya da ısı üreten diğer cihazlar gibi ısı kaynaklarının yanına kurmayın.

Bu durum aşırı ısınma ya da elektrik çarpmasına sebebiyet verebilir.

Prizleri ya da kabloları elektrik kapasitesinin üzerinde aşırı yüklemeyin.

Yangına ya da elektrik çarpmasına neden olabileceği için uzatma kabloları kullanmayın.

Elektrik fişini, 100\~240V AC'den farklı başka prizlere sokmayın. Bu durum yangına ya da elektrik çarpmasına sebebiyet verebilir. •Hasarlı elektrik fişlerini ya da aşınmış prizleri kullanmayın.

- Yangına ya da elektrik çarpmasına neden olabileceği için yanlış fisi sokmayın.

Ekranları oynak rafların ya da yüzeylerin üzerine koymayın. Düşüp, hasar görebilirler.

Sadece sabit ve düz yüzeylerin üzerine kurun.

Dokunmatik ekranın üzerine bir şey koymayın.

- Dokunmatik ekran örtülürse ya da havalandırmaları tıkanırsa, aşırı derecede ısınabilir ve yanabilir.

yangına ya da elektrik çarpmasına sebebiyet verebilir.

ağır şeyler koymayın.

diğer nesneler arasında an az 10 cm mesafe bırakın.

Elektrik kablosu ve AV kabloları takılıyken ekranî taşımayın.

mutlaka sökün.

yere koymayın. - Ekranı yere düşürmeyin.

Duvara montaj güvenlik notları

1. Montaj kelepçesini mutlaka sağlam bir duvara sabitleyin.

1. Monte ettikten sonra şiddetle çekmeyin ya da sallamayın.

1. Görüntü kalitesinin olumsuz etkilenmemesi için, lütfen montaj kelepçesini doğrudan ışık alan ya da ya da nemli / çok sıcak alanlara monte etmeyin.

1. Montaj kelepçesini, ekranın her iki tarafından da diğer nesnelerle / duvarlarla arasında en azından 10 cm kalacak şekilde monte edin. Yalnız dikey duvarlara monte edin.

-e-Screen ekran karton bir kutu içerisinde paketlenmektedir ve taşınacak ünite sayısına bağlı olarak 2 tür klasik paletten birine sıkıca bağlanmaktadır. e-Screen ekran, nakliye sırasında korunması için tamponlar kullanılarak paketlenmektedir.

- Ekranınızın paketini açmadan önce, duvar prizine yakın

- LCD Ekran kutusunu dik pozisyonda yerleştirin ve kutuyu

- 1. Adım: Beyaz kulpu çıkarın ve ipi kesin.

- 2. Adım: Üstteki tamponu çıkarın ve aksesuar torbasını dışarı alın.

-Kutunun içindekiler

Parça Adet

1 e-Screen ekran 1
2 Karton 1
3 Alt tampon 1
4 Üst tampon	1
5 Ambalaj torbasi	1
6 Aksesuar torbasi	1
7 Ergonomik stylus	1 set
8 Karton kilidi	6

Aksesuar Torbasının içindekiler

• VGA Kablosu (D-sub)
• Elektrik kablosu siyah
• OSD (Ekran ÜstüMenü) Uzaktan kumanda (2 adet AAA batarya dahil)
• USB kablosu
• Kızılötesi (IR) uzatma
• CD Disk Ethernet VCOM Sürücüsü

3 - Montaj

Elektrik Girişi

Elektrik Kablosu

LCD ekranın kenar kontrol düğmelerini ve duvar prizini bağlamak için pakete dahil elektrik kablosu kullanılır.

Elektrik kablosunu ekranın ana elektrik girişine bağlayın,

“-” elektrik açık,,

"O" elektrik kapalı..

Giriş: 100-240V\~ 5A 50/60Hz

Kenar kumanda düğmeleri

AC Out 100-240V 2A AC In ON OR 230 V

Ana elektrik anahtarı AC in (giriş) soketi AC out (çıkış) soketi

Elektrik Arabirimi

• Ana elektrik anahtarı ve AC soketi.
Lütfen "Elektrik Girişi" adlı bölüme bakın.
- Ekranın kenar kumandası
■Uzaktan kumanda (UKB).

Sinyal Kaynağı Girişi

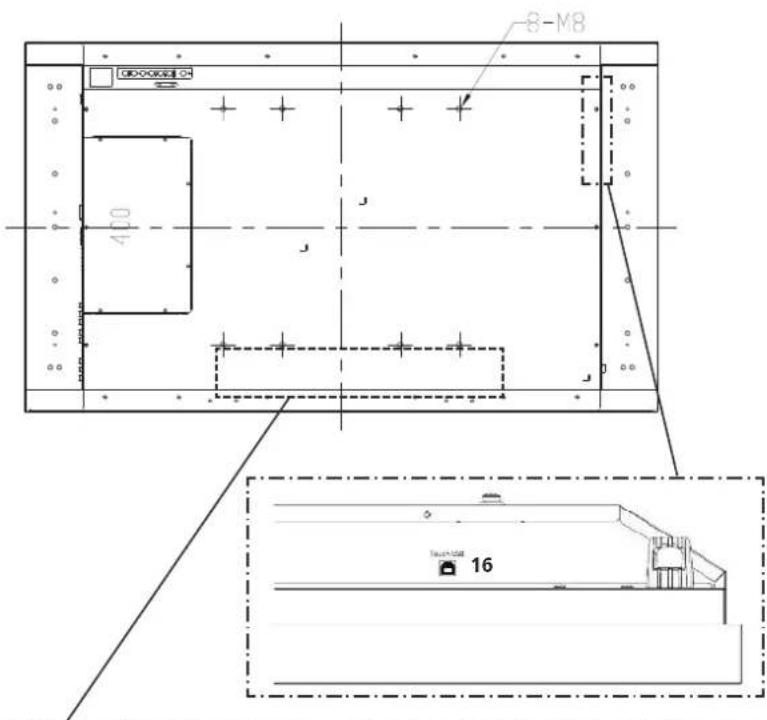

Giriş Arabirimi

46" Konektör

1 Ekran girişi x 1
2 HDMI 1 girişi x 1
3 HDMI 2 girişi x 2
4 DVI girişi x 1 D-Sub 24 iğneli
5 VGA D-sub 15 iğneli
6 PC Ses girişi Mini Jak
7 Kızılötesi Dağıtıcı Mini Jak
8 Hat Çıkışı Mini Jak
9 RS232C D-Sub 9 iğneli
10 LAN
11 Komponent RCA G/B/R
12 Komponent için ses	RCA W/R
13 S-Video	Mini Din 4 iğneli
14 Video	RCA
15 Ses girişi	RCA W/R
16 Touch USB	B Tipi dişi
17 Elektrik anahtarı	AÇIK/KAPALI
18 AC girişi (input)	IEC C14
19 RS485 giriş	RJ-45

8-M8 400 16

9

10

19

1

2

3

4

5

8

6

7

11

12

14

15

4 • Ekranî çalıştırma

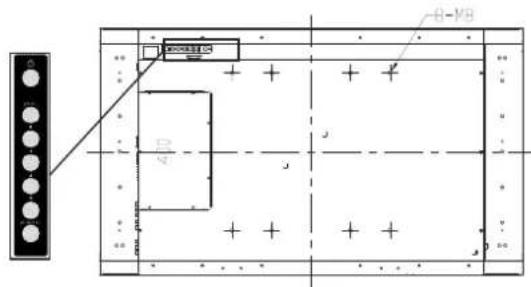

Ekranın kenar kumandası

B-MB A

Tuş Açıklama

Güç Güç açık/Güç kapalı

Kaynak Kaynak seçimi (değiştirmeli)

►MenuSağa/Ses +

◄MenüSola/Ses -

▲MenüYukarı

▼MenuAşağı

Menu/Çıkış Menü/Çıkış seçimi

Güç AÇIK-Beklemede Göstergesi
Uzaktan Kumanda Alicisi

■LED AÇIK:

Güç StatusüDurum

Yeşil Güç açık

Turuncu Elektrik kapalı

Elektrik tasarrufu kipi

Menüden LED'i açık seçin (Ön LED: Açık)

Yanıp sönen turuncu Sinyal yok

Kapalı AC kapalı

Güç açık Menüden LED'i açık seçin(Ön LED: Kapalı)

■LED KAPALI:

Ekran ister açık olsun isterse kapalı, "kapalı" modda LED hiç yanmaz.

Uzaktan Kumanda (UKB) Talimatları

No Fonksiyon Açıklama

1	∅	Ekranî açar ve kapatır
2	INFO	Kaynak ve çözünürlük bilgisini verir
3	VGA	PC RGB kaynağını seçer
	DVI PC DVI kaynağını seçer
	HDMI 1	HDMI 1 kaynağını seçer
4	COMP	Komponent kaynağını seçer
	AV (Video)	Kompozit Video kaynağını seçer
	HDMI 2	HDMI 2 kaynağını seçer
5	PIP position	PIP pozisyonunu seçer
	DisplayPort	DisplayPort kaynağını seçer

6	PIP	Resim-içinde-Resim (PIP) özelliğini açar ve kapatır	2	PID	1
				SVA	3
				SUI	3
				HMI	4
	S-V	S-Video kaynağını seçer	4	AURSTON	5
	HD-SDI 2	Bu modelde mevcut değildir	5	PPI	8
7	SWAP	Ana kaynak ve alt kaynak resmini değiş tokuş eder	6	SPUR	10
			7	PNSU	12
8	P-SOURCE	İkincil alt-kaynağı seçer	9	MENU	11
			10	ENTER	12
9	MENU	Ekran menü sistemini açar. Eğer menü sistemi açıksa, bu düğmeye basıldığında önceki alt menü seçilecektir.	11	SCALING	12
				BRIGHT	12
				VOLUME+	12
	▲,◀,▶,▼	Alt menüler ve ayarlar arasında gezinmek için
10	ÇIKİŞ	Menüsistemini kapatır
11	ENTER	Koyu renkle vurgulu menütercihlerini seçer
12	SCALING	Farklı en-boy oranları arasında geçiş yapar (Oto, Doğal, 4x3, 19x9, 16x10 ve Mektup kutusu)
	FREEZE	Mevcut kaynak görüntüşünü dondurur
	MUTE	Sesi kapatır
	BRIGHT	Parlaklığı ayarlar
	CONTRAST	Kontrastı ayarlar
	AUTO	Ekranı kaynakla senkronize eder
	SOURCE	Farklı kaynakların seçimine olanak tanır
	VOLUME-	Sesi kısar
	VOLUME+	Sesi yükseltir

★ Geçiş tuşu: OSD Menu Kilitleme/Kilit Açma Kontrolü

Kilitleme: OSD'yi kilitlemek için kumandada sırasıyla Enter, Enter, Exit, Exit, Enter ve Exit düğmelerine basın.

Kilit Açma: OSD'nin kilidini açmak için kumandada sırasıyla Enter, Enter, Exit, Exit, Enter ve Exit düğmelerine basın.

Ekran Kipi

Ekranı açma

1. Elektrik kablosunu ekrana ve prize doğru bir şekilde takın.
2. AC anahtarının “—” konumunda olduğundan emin olun.
3. Uzaktan kumanda ya da kenar kumanda panelindeki aç/kapa (power) düğmesine basın.

Ekranî kapatma

Elektrik açıkken, uzaktan kumandada ya da kenar kumanda panelindeki açma/kapama (power) düğmesine basarak ekranî bekleme (standby) moduna getirin. Ekranî tamamen kapatmak için AC anahtarını "O" ya getirin ya da AC elektrik kablosunu fişten çıkarın.

NOT:

Bir süre sinyal girişi olmazsa ekran otomatik olarak kendisi bekleme (standby) moduna geçer.

Ses Ayari

1. Kumandadaki VOLUME- (SES-) ya da VOLUME+ (SES+) düğmelerine basarak sesi yükseltebilir ya da kısabilirsiniz.
2. Sesi geçici olarak tamamen kapatmak için MUTE (SESSİZ) düğmesine basın. Sesi yeniden eski şiddetinde açmak için SESSİZ düğmesine tekrar basın.

Giriş kaynağı seçimi

1. Uzaktan kumandada istenilen kaynak düğmesine (VGA, HDMI 1, HDMI 2, DVI, DisplayPort, Composite Video, S-Video, Component) basin.
2. Ya da ekranın tuş takımında SOURCE (KAYNAK) tuşuna basın, ok tuşlarını (▲▼) kullanarak istenen giriş kaynağına gelin ve ENTER (GİRİŞ) tuşuna basın.

■HDMI 1
-HDMI 2
VGA
■Component
■S-Video
■Composite Video
-DVI
■DisplayPort

1. Ekran her hangi bir kaynak bulamazsa, "No signal" (Sinyal yok) mesajı görünür.

Dokunmatik Çalıştırma

İlk kullanım için kalibrasyon gerekmemektedir. Ancak dokunmatik panelin kullanıma bağlı olarak zaman içinde kalibre edilmesi gerekebilir. Farklı işletim sistemleri için kalibrasyon talimatları aşağıda verilmiştir. Lütfen bunları gerçekleştirin:

Kurulum:

1. Sinyal kablosunu ekrana takın ve sonra ekranı açın.
2. USB kablosunun (B-tipi USB konektörü) bir tarafını ekran tarafına bağlayın (tam yerini görmek için "3. Bölüm, Sinyal Kaynağı Girişi" adlı bölüme bakın).
3. USB kablosunun diğer tarafını (A-tipi USB konektörü) bilgisayara bağlayın.
4. Bilgisayarı açın.
5. USB kablosu bağlandıktan sonra, dokunmatik işlevin çalışmaya hazır olması için lütfen 5 saniye bekleyin. Dokunmatik ekran kalem, parmak ya da herhangi başka bir işaretleyiciyle çalıştırılabilir. Dokunmatik işlev, tak-ve-kullan tiptir: Hiçbir sürücu gerekmez. Lütfen portre modundayken manzara-tipinde dokunmatik ekran ya da tam tersini kullanmayın.

Windows 7: 16 Noktali Kalibrasyon Proseduru

1. Bilgisayarda USB konfigürasyon programını başlatın.
2. "Kalibre Et" (Calibrate) seçeneğine basın.
3. Bip sesini bekleyin. İmleş otomatik olarak ekranın sol üst köşesine gider.
4. Imlecin üzerine parmağınızı, eldivenli elinizi ya da başka bir işaretleyiciyi koyun ve 2 saniye orada tutun (işaretleyici imleş üzerine yerleştiğinde bir bip sesi duyulur).
5. İmleç bunun üzerine bir sonraki kalibrasyon noktasına geçer.

6. işlem adımını tekrar edin. Bip sesinden sonra imleç bir sonraki kalibrasyon noktasına geçer.

7. Sağ alt köşedeki son kalibrasyon noktasını da halledene kadar

8. işlem adımını tekrar edin.
9. 16 nokta arasında herhangi bir yere parmağınızı ya da işaretleyiciyi tıklatarak kalibrasyonu tamamlayın. Kalibrasyon süreci artık tamamdır ve dokunmatik ekran kullanılmaya hazırldır.

MAC OS X V10.4 ve üzeri Kalibrasyon Prosedürü:

Apple MAC bilgisayarlarıyla çalışmak için aşağıdaki linkten saracaya yakleyin: http://www.nextwindow.com/nextwindow_support/ Touch_Screen_Calibration_for_Mac.html

Kurulum prosedüründeki işlem adımlarını uygulayın ve e-Screen ekranı kalibre edin.

Linux tabanlı (2.6X ve üzeri) işletim sistemlerinde dokunmatik çalışma

Kalibrasyon için bakınız: http://www.freedesktop.org/wiki/Software/xinput_calibrator Buradan e-Screen ekrani kalibre ediniz.

5 ■Sorun Giderme 6 ■Standartlara uygunluk ve mevzuat bilgisi

Servis personelini aramadan önce lütfen yaşadığınız sorunun muhtemel nedenini bulmak için aşağıdaki çizelgeye bakın.

- Ayarlamaları, "Ekranî çalıştırma" sayfasındaki talimatlara uygun olarak yapın.

- Aşağıda yaşadığınız sorununun tanımı yoksa ya da sorunu

ya da saticinizi arayın.

Problem Şunları kontrol edin

GörüntüYok Elektrik kablosunun her ikiucunun da doğru bir şekilde takılmış olduğundan emin olun.Ana elektrik anahtarının "—" konumunda bulunduğundan emin olun.Kaynak ekipmanının doğru çalıştığından emin olun.Giriş sinyalinin ekranla uyumlu olduğundan emin olun.
Görüntüekrana ortalanmıyor Giriş sinyalinin ekranla uyumlu olduğundan emin olun.
Görüntü düzgün kilitlenmiyor	Giriş sinyalinin ekranla uyumlu olduğundan emin olun.
Uzaktan kumanda çalışmıyor Pillerinin yeni olduğundan ve doğru yerleştirildiğinden emin olun.Uzaktan kumandanın ekranın önündeki kızılötesinin sensöre doğrultulduğundan emin olun.
Resim rengi soluk görünüyor Resim ayarlarını kontrol edin.Ekrani yeniden başlatın.YUV terminalleri kullanıyorsanız, kabloların doğrubağlandığından emin olun.

FCC (Federal Communication Commission - Federal Haberleşme Komisyonu) Uygunluk Bildirimi:

Bu ürün test edilmiş ve FCC Şartnamesinin 15. maddesinde belirtilen A Sınıfı dijital cihazlar için konulmuş sınırlara uygun olduğu belirlenmiştir. Bu sınırlar, cihazın ticari ortamlarda kullanılmasından kaynaklanacak parazitlere karşı yeterli koruma sağlamak amacıyla saptanmıştır. Bu cihaz, radyo frekansında enerji üretir, kullanır ve yayabilir; dolayısıyla hızlı kurulum kılavuzu ve kullanım kılavuzuna uygun olarak kurulmadığında ve kullanılmadığında, radyo, televizyon ve telsiz iletişiminde parazitlenmelere neden olabilir. Hızlı Kurulum Kılavuzuna uyulmadan yapılacak montaj dan doğabilecek masraflar kullanıcıının kendisine aittir.

Uyarı

Bu cihaz A Sınıfı bir üründür. Bu ürün radyo frekanslarını etkileyebilir. Bu nedenle ev de kullanmak isteyen kullanıcıların bazı önlemler alması gerekebilir.

Bu cihaz, FCC Şartnamesinin 15. Maddesine uygundur. Çalıştırılması aşağıdaki iki koşula tabidir: (1) Bu cihaz radyo frekanslarının karışmasına neden olabilir (2) Bu cihaz istenmeyen işlemlere sebep olabilecek radyo frekansları dahil, tüm frekansları kabul etmesi gerekir.

EN 55022_EN 61000-3-2_EN-61000-3-3

EN 55024

EN 60950-1 [Alçak Gerilim Direktifi (73/23/EEC)]

Bu belgede yer alan bilgiler haber verilmeksizin değiştirilebilir.

2012 Legamaster International B.V. Tüm hakları saklıdır.

Bu belgedeki bilgilerin, Legamaster'in yazılı izni olmaksızın herhangi bir şekilde yeniden üretilmesi kesinlikle yasaktır.

Bu metinde kullanılan ticari markalar: Legamaster ve Legamaster logosu edding AG'nin ticari markalarıdır; Windows, Microsoft Corporation'un tescili ticari markasıdır; Nextwindow, Nextwindow'un tescilli ticari markasıdır. Bu belgede kullanılmış olabilecek diğer ticari markalar ve ticari adlar ya markalar ve adlar üzerinde hak iddia eden tüzel kişiliklere ya da bunların ürünlerine aittir. Legamaster International, kendisine ait olmayan ticari markalar ve ticari adlar üzerindeki kısmı veya tam sahiplik hakkından feragat eder.

Legamaster International B.V.
