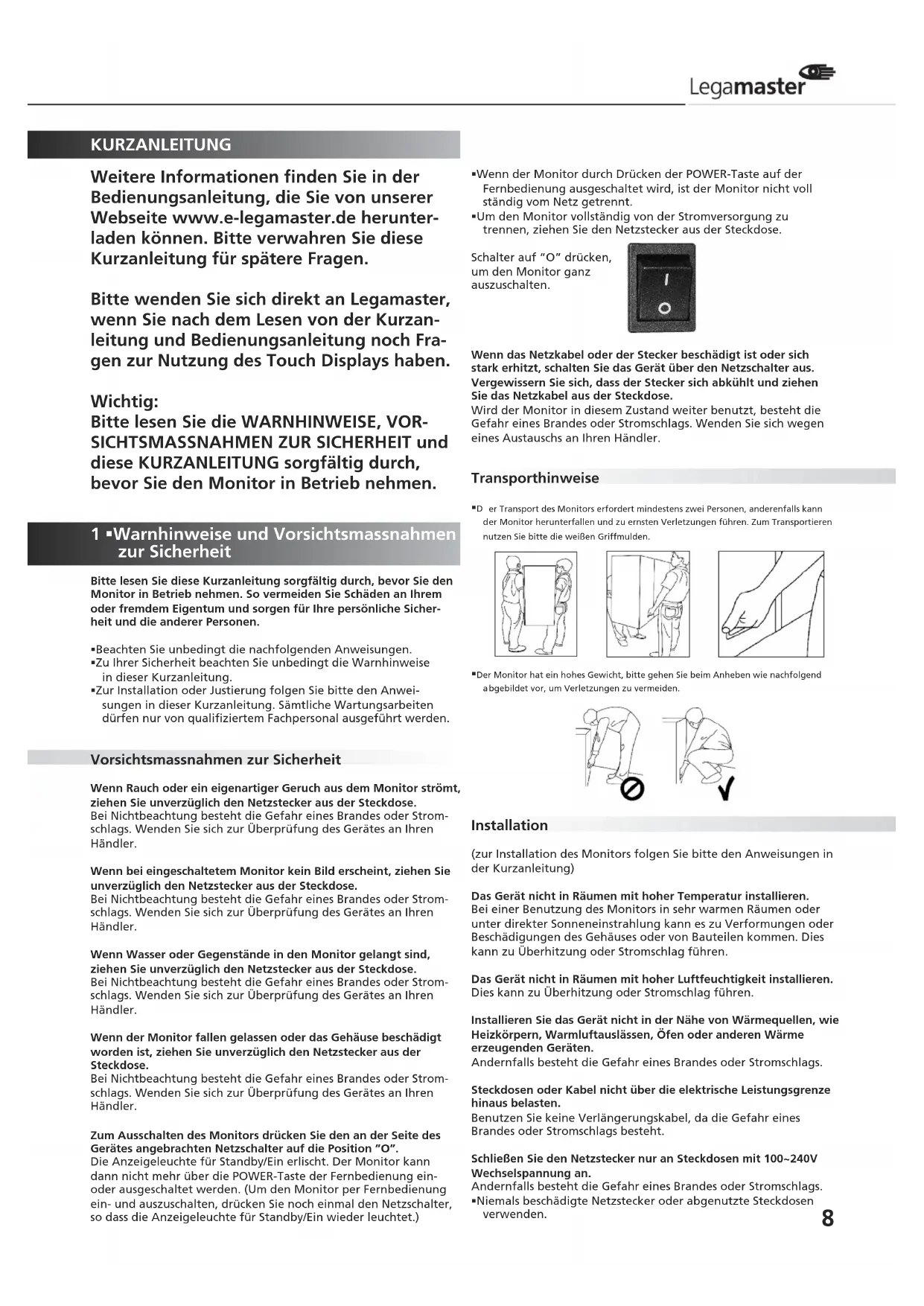

BEDIENUNGSANLEITUNG PROFESSIONAL eScreen Legamaster

Weitere Informationen finden Sie in der Bedienungsanleitung, die Sie von unserer Webseite www.e-legamaster.de herunterladen können. Bitte verwahren Sie diese Kurzanleitung für spätere Fragen.

Bitte wenden Sie sich direkt an Legamaster, wenn Sie nach dem Lesen von der Kurzanleitung und Bedienungsanleitung noch Fragen zur Nutzung des Touch Displays haben.

Wichtig:

Bitte lesen Sie die WARNHINWEISE, VORSICHTSMASSNAHMEN ZUR SICHERHEIT und diese KURZANLEITUNG sorgfältig durch, bevor Sie den Monitor in Betrieb nehmen.

1 ■Warnhinweise und Vorsichtsmassnahmen zur Sicherheit

Bitte lesen Sie diese Kurzanleitung sorgfältig durch, bevor Sie den Monitor in Betrieb nehmen. So vermeiden Sie Schäden an Ihrem oder fremdem Eigentum und sorgen für Ihre persönliche Sicherheit und die anderer Personen.

• Beachten Sie unbedingt die nachfolgenden Anweisungen.
  ■ Zu Ihrer Sicherheit beachten Sie unbedingt die Warnhinweise in dieser Kurzanleitung.
• Zur Installation oder Justierung folgen Sie bitte den Anweisungen in dieser Kurzanleitung. Sämtliche Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.

Vorsichtsmassnahmen zur Sicherheit

Wenn Rauch oder ein eigenartiger Geruch aus dem Monitor strömt, ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an Ihren Händler.

Wenn bei eingeschaltetem Monitor kein Bild erscheint, ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an Ihren Händler.

Wenn Wasser oder Gegenstände in den Monitor gelangt sind, ziehen Sie unverzüglich den Netzstecker aus der Steckdose. Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an Ihren Händler.

Wenn der Monitor fallen gelassen oder das Gehäuse beschädigt worden ist, ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an Ihren Händler.

Zum Ausschalten des Monitors drücken Sie den an der Seite des Gerätes angebrachten Netzschalter auf die Position "O".

Die Anzeigeleuchte für Standby/Ein erlischt. Der Monitor kann dann nicht mehr über die POWER-Taste der Fernbedienung ein- oder ausgeschaltet werden. (Um den Monitor per Fernbedienung ein- und auszuschalten, drücken Sie noch einmal den Netzschalter, so dass die Anzeigeleuchte für Standby/Ein wieder leuchtet.)

• Wenn der Monitor durch Drücken der POWER-Taste auf der Fernbedienung ausgeschaltet wird, ist der Monitor nicht voll ständig vom Netz getrennt.
• Um den Monitor vollständig von der Stromversorgung zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Schalter auf "O" drücken, um den Monitor ganz auszuschalten.

Wenn das Netzkabel oder der Stecker beschädigt ist oder sich stark erhitzt, schalten Sie das Gerät über den Netzschalter aus. Vergewissern Sie sich, dass der Stecker sich abkühlt und ziehen Sie das Netzkabel aus der Steckdose.

Wird der Monitor in diesem Zustand weiter benutzt, besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich wegen eines Austauschs an Ihren Händler.

Transporthinweise

■D er Transport des Monitors erfordert mindestens zwei Personen, anderenfalls kann der Monitor herunterfallen und zu ernsten Verletzungen führen. Zum Transportieren nutzen Sie bitte die weißen Griffmulden.

■Der Monitor hat ein hohes Gewicht, bitte gehen Sie beim Anheben wie nachfolgend abgebildet vor, um Verletzungen zu vermeiden.

Installation

(zur Installation des Monitors folgen Sie bitte den Anweisungen in der Kurzanleitung)

Das Gerät nicht in Räumen mit hoher Temperatur installieren. Bei einer Benutzung des Monitors in sehr warmen Räumen oder unter direkter Sonneneinstrahlung kann es zu Verformungen oder Beschädigungen des Gehäuses oder von Bauteilen kommen. Dies kann zu Überhitzung oder Stromschlag führen.

Das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit installieren. Dies kann zu Überhitzung oder Stromschlag führen.

Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie Heizkörpern, Warmluftauslässen, Öfen oder anderen Wärme erzeugenden Geräten.

Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.

Steckdosen oder Kabel nicht über die elektrische Leistungsgrenze hinaus belasten.

Benutzen Sie keine Verlängerungskabel, da die Gefahr eines Brandes oder Stromschlags besteht.

Schließen Sie den Netzstecker nur an Steckdosen mit 100\~240V Wechselspannung an.

Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.

- Niemals beschädigte Netzstecker oder abgenutzte Steckdosen verwenden.

- Keine ungeeigneten Netzstecker benutzen, da die Gefahr eines Brandes oder Stromschlags besteht.

Stellen Sie den Monitor nicht auf instabile Regalböden oder Flächen. Er könnte herunterfallen und dadurch Schäden verursachen. Installieren Sie das Gerät nur auf senkrechten, stabilen und ebenen Flächen.

Stellen Sie keine Gegenstände auf den Monitor.

• Bei zugedecktem Monitor oder blockierten Lüftungsöffnungen kann durch die Überhitzung des Gerätes ein Brand verursacht werden.
• In den Monitor gelangte Flüssigkeit oder Metallteile können einen Brand oder Stromschlag verursachen.
• Niemals schwere Gegenstände auf den Monitor stellen. Das Gerät könnte sonst herunterfallen und Schäden verursachen.
• Um eine ausreichende Belüftung zu gewährleisten, zwischen Monitor und anderen Objekten bitte einen Mindestabstand von 10 cm einhalten.

Den Monitor nicht bewegen, wenn das Netzkabel und die AV-Kabel angeschlossen sind.

• Wenn der Monitor bewegt werden muss, vergewissern Sie sich vorher, dass der Netzstecker und die Kabel abgezogen sind.
• Zum Auspacken oder Tragen des Monitors werden mindestens 2 Personen benötigt. Achten Sie darauf, dass der Monitor in auf rechter Position getragen wird.
• Den Monitor aufrecht transportieren. Den Monitor nicht mit der Bildschirmfläche nach oben oder unten abstellen.
• Den Monitor vorsichtig behandeln. Nicht fallen lassen.

Sicherheitshinweise für die Wandmontage

1. Vergewissern Sie sich, dass die Halterung an einer soliden Wand angebracht ist.

1. Nach der Montage nicht stark am Monitor rütteln oder ziehen.

1. Montieren Sie den Monitor nicht an Plätzen mit direkter Sonneneinstrahlung, direkt über Wärmequellen oder in feuchter Umgebung, um Fehlfunktionen zu vermeiden.

1. Montieren Sie den Monitor mit einem Mindestabstand von 10 cm zu anderen Objekten / Wänden auf jeder Seite. Montieren Sie den Monitor ausschließlich an senkrechten Wänden.

• Der e-Screen ist in einem Karton verpackt und kann - je nach Anzahl versandter Geräte - an zwei verschiedenen Arten von handelsüblichen Paletten befestigt sein. Zur Verpackung des e-Screens werden Schutzpolster verwendet, die den Monitor beim Transport schützen.
  ■Bereiten Sie vor dem Auspacken des Monitors eine stabile, ebene und saubere Fläche in der Nähe einer Wandsteckdose vor.
• Bringen Sie den Karton mit dem LCD-Monitor in eine aufrechte Position und öffnen Sie den Karton an der Oberseite, bevor Sie die oberen Schutzpolster herausnehmen.
• Schritt 1: Weißen Griff entfernen und die Bänder durchschneiden
• Schritt 2: Oberes Schutzpolster entfernen und Zubehörtasche herausnehmen.

- Packzettel

Bezeichnung Menge

1 e-Screen 1

2 Karton 1

3 Unteres Schutzpolster 1

4 Oberes Schutzpolster 1

5 Verpackungstasche 1

6 Zubehörtasche 1

7 Ergonomischer Pen 1 Satz

8 Kartonarretierung 6

Inhalt der Zubehörtasche:

• VGA Kabel (D-Sub)
• Netzkabel
• OSD Fernbedienung, 2 Batterien (AAA)
• USB-Kabel
• IR-Verlängerung
• Ethernet VCOM-Treiber auf CD

3 · Installation

Stromversorgung

Netzkabel

Das mitgelieferte Netzkabel wird an der Seite des LCD-Monitors angeschlossen und mit der Wandsteckdose verbunden. Schließen Sie das Netzkabel an den Netzanschluss des Monitors an

“-” heißt eingeschaltet on,

"O" heißt ausgeschaltet off.

Eingang: 100-240V\~5A 50/60Hz

Seitliche Kontroll- elemente

AC Out 103-240V 2A AC In Cn Ou Off 230V

Netzschalter WS-Eingangsbuchse WS-Ausgangsbuchse

Netzschnittstelle

■Netzschalter und Anschlussbuchse.

Siehe Kapitel "Stromversorgung"

■Seitliche Kontrollelemente des Monitors

■Die Fernbedienung (FB)

Mehr Informationen im Kapitel "Betrieb des Monitors"

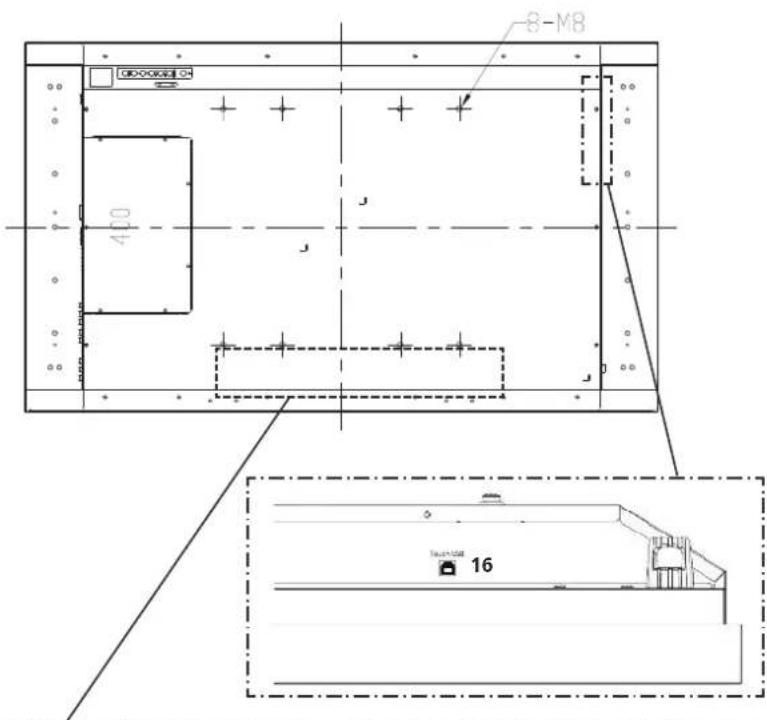

Signal Eingänge

Input Interface

46" Connector

1 DisplayPort x 1
2 HDMI 1 Eingang x 1
3 HDMI 2 Eingang x 1
4 DVI-D Eingang D-Sub 24 pin
5 VGA D-Sub 15 pin
6 PC Audio ein Mini Jack
7 IR-Extender Mini Jack
8 Line Out Mini Jack
9 RS232C D-Sub 9 pin
10 LAN
11 Komponente RCA G/B/R
12 Audio für Komponente Eingang RCA L/R
13 S-Video Eingang Mini Din 4 pin
14 Video RCA
15 Audio Eingang RCA L/R
16 USB für Touch	Typ-B-Buchse Female
17 Netzschalter EIN/AUS
18 Netzkabel, WS-Eingang	IEC C14
19 RS485 Eingang	RJ-45

8-M8 400 16

9

10

19

1

2

3

4

5

8

6

7

11

12

14

15

4 • Bedienung des Monitors

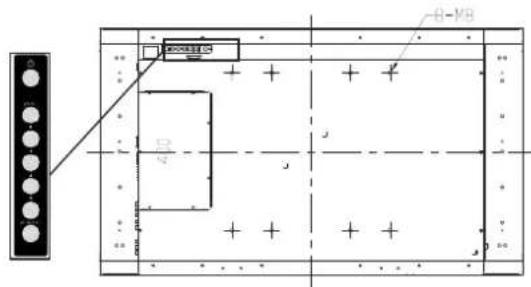

Seitliche Kontrollelemente des Monitors

A B R-B

■Funktionsliste OSD-Tastenblock

Taste Beschreibung

Power Ein-/Ausschalten

Quelle Quelle wählen (hin+her)

►Menü rechts/Lautstärke +

◄Menü links/Lautstärke -

▲Menü oben

▼Menü unten

Menu/Exit Menü/Ende auswählen

Anzeige für: Eingeschaltet/Standby
Empfänger Fernbedienung

LED EIN:

Netzstatus Bedingung

Grün Eingeschaltet
Orange Ausgeschaltet
	Energiesparmodus
	LED ein über Menü wählen(Vordere LED: Ein)
Orange blinkt: kein Signal
Aus WS aus
	Eingeschaltet
	LED ein über Menü wählen(Vordere LED: Aus)

LED AUS:

Im Modus "AUS" erlischt die LED vollständig, unabhängig davon, ob der Monitor ein- oder ausgeschaltet ist.

Die Elemente der Fernbedienung (FB)

Nr. Funktion Beschreibung
1 Schaltet den Monitor ein und aus
2	INFO	Information über Quelle und Auflösung
3	VGA	Auswahl der PC-RGB-Quelle
	DVI	Auswahl der PC-DVI-Quelle
	HDMI 1	Auswahl der HDMI-Quelle 1
4	COMP 1	Auswahl der Komponenten-Quelle
	AV 1 (VIDEO 1)	Auswahl der Composite-Video-Quelle
	HDMI 2	Auswahl der HDMI-Quelle 2
5	PIP Position	Auswahl der PIP-Position
	DisplayPort	Auswahl der DisplayPort-Quelle
6	PIP	Schaltet die PIP-Funktion ein und aus
	S-V	Auswahl der S-Video-Quelle

HD-SDI 2	Bei diesem Modell nicht verfügbar
7 SWAP	Schaltet zwischen Haupt- und Sub-Bild hin und her
8 P-SOURCE	Auswahl der sekundären Sub-Quelle
9 MENU	Öffnet das OSD-Menü des Monitors. Wenn das Menüsystem bereits geöffnet ist, wird durch Drücken dieser Taste das vorige Untermenü gewählt. Navigieren durch Untermenüs und Einstellungen
10 EXIT	Schließt das Menü-system
11 ENTER	Auswahl der markierten Menüoption
12 SCALING	Hin und her schalten zwischen verschiedenen Bildformaten (Auto, Nativ, 4x3, 16x9, 16x10 und Briefkasten quer)
FREEZE Standbild des aktuellen Bildes
MUTE	Schaltet den Ton ab
BRIGHT	Helligkeitsreglung
CONTRAST	Kontrastreglung
AUTO	Synchronisierung des Monitors mit der Quelle
SOURCE	Auswahl aus verschiedenen Bildquellen
VOLUME-	Vermindert die Lautstärke
VOLUME+	Erhöht die Lautstärke

★ Hot Key: OSD-Menü blockieren/Blockierung aufheben

Blockieren: Nacheinander die Tasten Enter, Enter, Exit, Exit, Enter und Exit auf der Fernbedienung drücken, um das OSD zu blockieren.

Blockierung aufheben: Nacheinander nochmals die Tasten Enter, Enter, Exit, Exit, Enter und Exit auf der Fernbedienung drücken, um die Blockierung des OSD aufzuheben.

Anzeigemodus

Einschalten des Monitors

1. Schließen Sie das Netzkabel vorschriftsgemäß an den Monitor und an die Wandsteckdose an.
2. Prüfen Sie, ob der Netzschalter auf “—” steht.
3. Drücken Sie die Einschalttaste (Power) auf der Fernbedienung oder dem seitlichen Bedienfeld.

Ausschalten des Monitors

Drücken Sie bei eingeschaltetem Monitor auf die "Power"-Taste der Fernbedienung oder des seitlichen Bedienfeldes, um den Monitor in den Standby-Modus zu schalten. Um das Gerät vollständig auszuschalten, drücken Sie den Netzschalter in die Position "O" oder ziehen das Netzkabel von der Wandsteckdose ab.

HINWEIS:

Bei Inaktivität über einen längeren Zeitraum schaltet sich der Monitor automatisch in den Standby-Modus.

Einstellen der Lautstärke

1. Drücken Sie auf der Fernbedienung die Taste VOLUME- oder VOLUME+ um die Lautstärke zu senken oder zu erhöhen.
2. Drücken Sie die Taste MUTE um den Ton vorübergehend abzuschalten. Um die Stummschaltung aufzuheben, drücken Sie noch einmal die Taste MUTE.

Auswahl der Eingangsquelle

1. Drücken Sie auf der Fernbedienung die Taste für die gewünschte Quelle (VGA, HDMI1, HDMI2, COMP, VIDEO oder S-V)

2. Sie können auch die Taste SOURCE auf dem Tastenfeld des Monitors drücken und anschließend mit den Pfeiltasten (▲▼) zur gewünschten Eingangsquelle zu navigieren. Drücken Sie anschließend ENTER:
   -HDMI 1
   ■HDMI 2
   -VGA
   Komponente
   ■S-Video
   ■Composite Video
   ■DVI

3. Wenn der Monitor keine Quelle findet, erscheint die Meldung "No signal" (Kein Signal).

Touch-Bedienung

Bei Inbetriebnahme des Geräts ist zunächst keine Kalibrierung erforderlich. Je nach Gebrauch wird im Laufe der Zeit jedoch eine Kalibrierung des Touch-Panels erforderlich sein. Bitte beachten Sie die unten stehenden Kalibrierungshinweise für unterschiedliche Betriebssysteme:

Installation:

1. Schließen Sie das Signalkabel an den Monitor an und schalten sie ihn ein
2. Schließen Sie das eine Ende des USB-Kabels (USB-Anschluss Typ B) an der Seite des Monitors an (siehe Abschnitt "Signaleingänge" in Kapitel 3 für die genaue Position des Eingangs)
3. Schließen Sie das andere Ende des USB-Kables (USB-Anschluss Typ A) an den Computer an
4. Schalten Sie den Computer ein
5. Warten Sie 5 Sekunden nach Anschließen des USB-Kabels, bis die Touch-Funktion betriebsbereit ist

Sie kann mit dem Finger, einem Stift oder einem anderen Zeiger aktiviert werden. Die Touch-Funktion funktioniert über Plug & Play und benötigt keinen zusätzlichen Treiber. Verwenden Sie einen Querformat-Monitor nicht im Hochformat-Modus oder umgekehrt

16-Punkt-Kalibrierung für Windows 7:

1. Starten Sie das USB-Konfigurationsprogramm Ihres Computers
2. Klicken Sie "Kalibrieren"
3. Warten Sie auf den Piepton. Der Cursor springt automatisch zur linken oberen Ecke des Bildschirms

4. Berühren Sie den Cursor 2 Sekunden lang mit dem Finger (mit oder ohne Handschuh) oder einem anderen Zeiger (es ertönt ein Piepton, wenn der Zeiger den Cursor berührt)

5. Der Cursor springt dann zum nächsten Kalibrierungspunkt. Wiederholen Sie Schritt 4. Nach dem Piepton springt der Cursor zum nächsten Kalibrierungspunkt

6. Wiederholen Sie Schritt 4 bis zum letzten Kalibrierungspunkt in der rechten unteren Ecke des Bildschirms

7. Beenden Sie die Kalibrierung, indem Sie den Bildschirm irgendwo zwischen den 16 Punkten berühren. Die Kalibrierung ist dann beendet und der Monitor ist einsatzbereit

Kalibrierung für MAC OS X V10.4 und höher

Für den Betrieb mit einem Apple MAC Computer laden Sie bitte über folgenden Link den erforderlichen Treiber herunter: http://www.nextwindow.com/nextwindow_support/Touch_Screen_Calibration_for_Mac.html

Folgen Sie den Hinweisen für das Installationsverfahren, um den e-Screen zu kalibrieren

Touch-Bedienung bei Betriebssystemen, die auf Linux (2.6X) und höher basieren:

Hinweise für die Kalibrierung und die Konfiguration des e-Screen finden Sie unter: http://www.freedesktop.org/wiki/Software/xinput_calibrator

5 • Fehlersuche 6 • Konformität

Vor einem Anruf beim Service sollten Sie versuchen, die Ursache für das aufgetretene Problem anhand der folgenden Tabelle zu ermitteln.

• Nehmen Sie die Einstellungen vor, wie im Abschnitt „Bedienung des Monitors“ beschrieben
• Falls das aufgetretene Problem in der Liste nicht beschrieben ist oder sich nicht beheben lässt, benutzen Sie den Monitor nicht mehr, und wenden Sie sich an den Kundenservice oder Ihren Händler.

Problem Diese Dinge bitte prüfen

Keine Anzeige Vergewissern Sie sich, dass derNetzstecker an beiden Seiten richtig eingesetzt ist.Prüfen Sie, ob der Netzschalter auf “—“ steht.Prüfen Sie, ob die Signalquelle richtig funktioniert.Prüfen Sie, ob das Eingangs-kabel mit dieser Anzeige kompatibel ist.

Das Bild ist nicht zentriert Prüfen Sie, ob das Eingangs-kabel mit dieser Anzeige kompatibel ist.

Das Bild wird nicht richtig Prüfen Sie, ob das Eingangs-synchronisiert kabel mit dieser Anzeige kompatibel ist.

Die Fernbedienung Vergewissern Sie sich, dass die funktioniert nicht Batterien funktionstüchtig und richtig eingesetzt sind.Vergewissern Sie sich, dass die Fernbedienung auf den IR-Sensor an der Bildschirmvorderseite zielt.

Die Bildfarbe ist schlecht Prüfen Sie die Bildeinstellungen.Setzen Sie die Anzeige zurück.Bei Verwendung von YUV -Terminals prüfen, ob die Kabel richtig angeschlossen sind.

Erklärung zur FCC-Konformität:

Dieses Gerät wurde geprüft und entspricht den Grenzwerten digitaler Geräte der Klasse A gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen hinreichenden Schutz vor schädlichen Interferenzen beim Betrieb des Geräts in kommerziellen Umgebungen bieten. Dieses Gerät erzeugt und verwendet Energie in Form von Funkwellen und kann diese eventuell abstrahlen. Wenn das Gerät nicht gemäß der Anleitung installiert und eingesetzt wird, kann es den Funkverkehr stören. Beim Betrieb des Geräts in Wohngebieten können Störungen auftreten. Die Beseitigung solcher Störungen gehen zu Lasten des Benutzers.

Warnhinweis

Dies ist ein Produkt der Klasse A. Beim Betrieb in Wohngebieten kann dieses Produkt Funkstörungen verursachen. In dem Fall müsste der Benutzer entsprechende Abhilfemaßnahmen ergreifen.

Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen erzeugen, und (2) muss alle eindringenden Interferenzen aufnehmen, auch jene Interferenzen, die unerwünschte Auswirkungen auf den Betrieb haben.

EN 55022_EN 61000-3-2_EN-61000-3-3

EN 55024

EN 60950-1 Niederspannungsrichtlinie (72/23/EWG)

Informationen in diesem Dokument können ohne Vorankündigung geändert werden.

2012 Legamaster International B.V. Alle Rechte vorbehalten.

Jegliche Reproduktion dieses Dokuments ohne eine schriftliche Genehmigung von Legamaster ist ausdrücklich untersagt.

In diesem Dokument verwendete Merkennamen: "Legamaster" und das "Legamaster"-Logo sind eingetragene Marken der Edding Aktiengesellschaft. Windows ist eine eingetragene Marke der Microsoft Corporation, Nextwindow ist eine eingetragene Marke von Nextwindow.

Alle übrigen in diesem Dokument genannten Marken oder Markennamen beziehen sich entweder auf die Unternehmen, zu denen sie gehören, oder auf deren Produkte. Legamaster International erhebt keinerlei Eigentumsansprüche auf irgendwelche Marken oder Markennamen außer den eigenen.
