7194114 - Monitor Legamaster - Kostenlose Bedienungsanleitung

Produkttyp	Interaktiver Touchscreen-Monitor
Marke	Legamaster
Modell	7194114
Bildschirmgröße	55 Zoll (139,7 cm)
Native Auflösung	1920 x 1080 (Full HD)
Touch-Technologie	Touchscreen (Plug & Play, Kalibrierung möglich)
Videoeingänge	DisplayPort, HDMI (x2), DVI-D, VGA, Composite, S-Video, Component
Audioeingänge	PC-Audio (Klinke), RCA-Audio (L/R)
Audioausgänge	Line (RCA L/R/Sub)
Konnektivität	LAN (RJ45), RS232C, Touch-USB (Typ B), RS485, IR-Verlängerung
Stromversorgung	100-240 V~, 5 A, 50/60 Hz
Stromverbrauch	Ca. 250 W (Schätzung)
Gewicht	Ca. 30 kg (Schätzung)
Abmessungen (B x H x T)	Ca. 124 x 72 x 6 cm (Schätzung)
Betriebstemperatur	0 °C bis 40 °C
Mitgeliefertes Zubehör	Netzkabel, VGA-Kabel, USB-Kabel, Fernbedienung, Batterien, ergonomischer Stift, IR-Verlängerung
Hauptfunktionen	PIP, Skalierung, Einfriermodus, OSD-Steuerung, Menüsperre
Wandmontage	Möglich (VESA-Standard, nicht spezifiziert)
Sicherheit	Notaus, Überhitzungsschutz, Transportvorschriften
Wartung	Mit einem weichen, trockenen Tuch reinigen, keine Scheuermittel verwenden
Ersatzteile	Wenden Sie sich an den Händler oder den Kundendienst von Legamaster
Reparierbarkeit	Wartung durch qualifizierten Techniker

Häufig gestellte Fragen - 7194114 Legamaster

Wie schalte ich den Monitor ein und aus?

Zum Einschalten drücken Sie die Power-Taste auf der Fernbedienung oder die seitliche Taste. Zum vollständigen Ausschalten stellen Sie den seitlichen Schalter auf 'O' oder ziehen Sie das Netzkabel. Im Standby verwenden Sie die Fernbedienung.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel angeschlossen und der Schalter auf '—' steht. Stellen Sie sicher, dass die Signalquelle eingeschaltet und das Eingangskabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die Touch-Funktion?

Schließen Sie das mitgelieferte USB-Kabel zwischen Monitor (USB Typ B) und Computer an. Die Touch-Funktion ist Plug & Play. Zur Kalibrierung befolgen Sie die Anweisungen im Handbuch für Ihr Betriebssystem (Windows, Mac, Linux).

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Typ AAA) und geladen sind. Richten Sie die Fernbedienung auf den IR-Sensor an der Vorderseite des Bildschirms. Entfernen Sie alle Hindernisse.

Wie wähle ich die Eingangsquelle aus?

Verwenden Sie die Tasten VGA, HDMI1, HDMI2, DVI, DisplayPort, COMP, AV, S-V auf der Fernbedienung, oder drücken Sie SOURCE auf dem seitlichen Bedienfeld und navigieren Sie mit den Pfeiltasten, bestätigen Sie mit ENTER.

Wie stelle ich die Lautstärke ein?

Drücken Sie VOLUME+ oder VOLUME- auf der Fernbedienung. Zum Stummschalten drücken Sie MUTE. Zum Reaktivieren drücken Sie erneut MUTE.

Wie sperre ich das OSD-Menü?

Drücken Sie nacheinander die Tasten Enter, Enter, Exit, Exit, Enter, Exit auf der Fernbedienung. Zum Entsperren wiederholen Sie die gleiche Sequenz.

Kann ich den Bildschirm an der Wand montieren?

Ja, verwenden Sie eine kompatible Wandhalterung (VESA-Standard, nicht spezifiziert). Stellen Sie sicher, dass die Wand gerade und stabil ist. Halten Sie einen Abstand von 10 cm um den Bildschirm für die Belüftung ein.

Was tun bei Rauch oder verdächtigem Geruch?

Ziehen Sie sofort das Netzkabel aus der Steckdose. Verwenden Sie das Gerät nicht weiter und wenden Sie sich zur Überprüfung an Ihren Händler oder den Kundendienst.

Wie reinige ich den Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Scheuermittel oder Flüssigkeiten. Ziehen Sie das Gerät vor der Reinigung vom Netz.

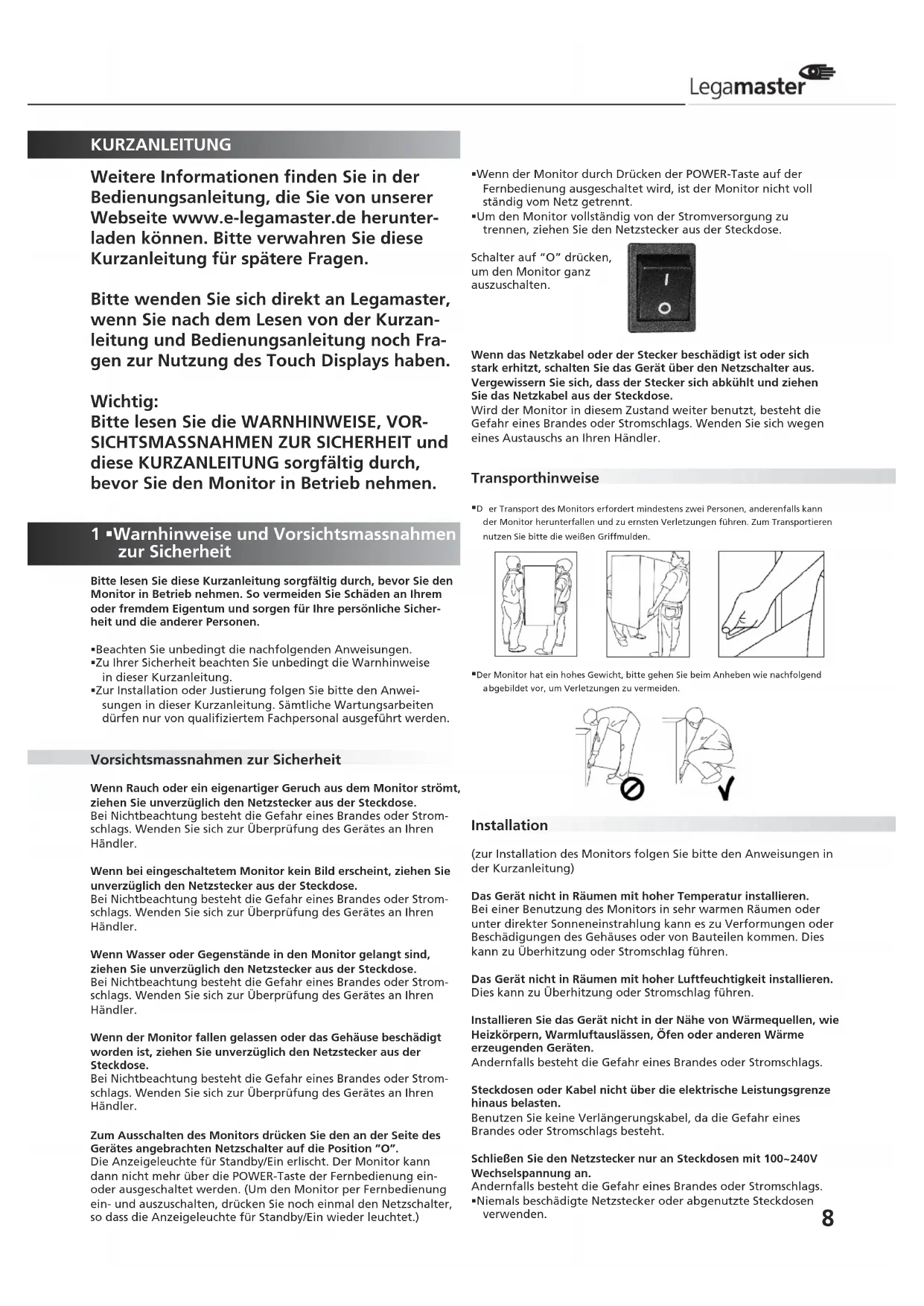

BEDIENUNGSANLEITUNG 7194114 Legamaster

Weitere Informationen finden Sie in der Bedienungsanleitung, die Sie von unserer Webseite www.e-legamaster.de herunterladen konnen.itte verwahren Sie diese Kurzanleitung fur spatere Fragen.

Bitte wenden Sie sich direkt an Legamaster, wenn Sie nach dem Lesen von der Kurzanleitung und Bedienungsanleitung noch Fragen zur Nutzung des Touch Displays haben.

Wichtig:

Bitte lessen Sie die WARNHINWEISE, VORSICHTSMASSNAHMEN ZUR SICHERHEIT und diese KURZANLEITUNG sorgfältig durch, bevor Sie den Monitor in Betriebnehmen.

1 - Warnhinweise und Vorsichtsmassnahmen zur Sicherheit

Bitte lessen Sie diese Kurzanleitung sorgfältig durch, bevor Sie den Monitor in Betrieb nehmen. So vermeiden Sie Schäden an Ihr dem oder fremdem Eigentum und sorgen für ihre persönliche Sicherheit und die anderer Personen.

-Beachten Sie unbedingt die nachfolgenden Anweisungen.
Zu Ihrer Sicherheit beachten Sie unbedingt die Warnhinweise in dieser Kurzanleitung.
Zur Installation oder Justierung folgen Sieitte den Anweisungen in dieser Kurzanleitung. SAmtliche Wartungsarbeiten durren nur von qualifiziertem Fachpersonal ausgefuhr werden.

Vorsichtsmassnahmen zur Sicherheit

Wenn Rauch oder ein eigensartiger Geruch aus dem Monitor strömt,ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an ihren Handler.

Wenn bei eingeschaltetem Monitor kein Bild erscheint, ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an ihren Handlor.

Wenn Wasser oder Gegenstände in den Monitor gelangt sind.

ziehen Sie unverzüglich den Netzstecker aus der Steckdose. Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an ihren Handlor.

Wenn der Monitor fallen gelassen oder das Gehäuse beschädigt worden ist,ziehen Sie unverzüglich den Netzstecker aus der Steckdose.

Bei Nichtbeachtung besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich zur Überprüfung des Gerätes an ihren Handlor.

Zum Ausschalten des Monitors drücken Sie den an der Seite des Gerätes angebrachten Netzschalter auf die Position "O".

Die Anzeigeleuche für Standby/Ein erlischt. Der Monitor kann dann nicht mehr über die POWER-Taste der Fernbedienung ein- oder ausgeschaltet werden. (Um den Monitor per Fernbedienung ein- und auszuschalten, drücken Sie noch einzelmal den Netzschalter, so dass die Anzeigleuche für Standby/Ein wieder leuchtet.)

• Wenn der Monitor durch Drucken der POWER-Taste auf der Fernbedienung ausgeschaltet wird, ist der Monitor nicht voll ständig vom Netz getrennt.
  Um den Monitor vollständig von der Stromversorgung ztrennen,ziehen Sie den Netzstecker aus der Steckdose.

Schalter auf "O" drücken, um den Monitor ganz auszuschalten.

Wenn das Netzkabel oder der Stecker beschädigt ist oder sich stark erhitzt, schalten Sie das Gerät über den Netzschalter aus. Vergewissern Sie sich, dass der Stecker sich abkühlt undziehen Sie das Netzkabel aus der Steckdose.

Wird der Monitor in thisem Zustand weiter benutzt, besteht die Gefahr eines Brandes oder Stromschlags. Wenden Sie sich wegen eines Austauschs an ihren Handler.

Transporthinweise

D er Transport des Monitors erforderd mindestens zwei Personen, anderenfalls kann der Monitor herunterfallen und zu ernsten Verletzungen führen. Zum Transportieren nutzen Sieitte die weitenGriffmulden.

• Der Monitor hat ein hohes Gewicht,itte gehen Sie beim Anheiten wie nachfolgend abgebildet vor, um Verletzungen zu vermeiden.

Installation

(zur Installation des Monitors folgen Sieitte den Anweisungen in der Kurzanleitung)

Das Gerät nicht in Räumen mit hoher Temperatur installieren. Bei einer Benutzung des Monitors in sehr warmen Räumen oder unter direkter Sonneneinstrahlung kann es zu Verformungen oder Beschädigungen des Gehäuses oder von Bauteilen kommt. Dies kann zu Überhitzung oder Stromschlag führen.

Das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit installieren. Dies kann zu Überhitzung oder Stromschlag führen.

Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie Heizkorpern, Warluftauslüssen, Öfen oder anderen Wärme erzeugenden Geräten.

Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.

Steckdosen oder Kabel nicht über die elektrische Leistungsgrenze hinaus belasten.

Benutzen Sie keine Verlängerungskabel, da die Gefahr eines Brandes oder Stromschlags besteht.

SchlieBen Sie den Netzstecker nur an Steckdosen mit 100~240V Wechselspannung an.

Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.

• Niemals beschädigte Netzstecker oder abgenutzte Steckdosen verwenden.

• Keine ungeeigneten Netzstecker benutzen, da die Gefahr eines Brandes oder Stromschlags besteht.

Stellen Sie den Monitor nicht auf instabile Regalboden oder Flächen. Er könnte herunterfallen und dadurch Schäden verursachen. Installieren Sie das Gerät nur auf senkrechten, stabilen und ebenen Flächen.

Stellen Sie keine Gegenstände auf den Monitor.

• Bei zugedecktem Monitor oder blockierten Luftungsöffnungen kann durch die Überhitzung des Gerätes ein Brand verursicht werden.
• In den Monitor gelangte Flüssigkeit oder Metallteile können einen Brand oder Stromschlag verursachen.
• Niemals schwere Gegenstände auf den Monitor stellen. Das Gerät könnte sonst herunterfallen und Schäden verursachen.
  Um eine ausreichende Belüftung zu gewährleisten, zwischen Monitor und anderen Objektenitte einen Mindestabstand von 10 cm einhalten.

Den Monitor nicht bewegen, wenn das Netzkabel und die AV-Kabel angeschlossen sind.

• Wenn der Monitor bewegt werden muss, vergewissern Sie sich vorher, dass der Netzstecker und die Kabel abgezogen sind.
  Zum Auspacken oder Tragen des Monitors werden mindestens 2 Personen benötigt. Achten Sie darauf, dass der Monitor in auf rechter Position getragen wird.
• Den Monitor aufrecht transportieren. Den Monitor nicht mit der Bildschirmfläche nach oben oder unter abstellen.
• Den Monitor vorsichtig behavein. Nicht fallen halten.

Sicherheitshinweise für die Wandmontage

1. Vergewissern Sie sich, dass die Halterung an einer soliden Wand angebracht ist.

2. Nach der Montage nicht stark am Monitor rutteln oderziehen.

3. Montieren Sie den Monitor nicht an Plätzen mit direkter Sonneneinstrahlung, direkt über Wärmequellen oder in feuchter Umgebung, um Fehlfunktionen zu vermeiden.

4. Montieren Sie den Monitor mit einem Mindestabstand von 10 cm zu anderen Objekten / Wänden auf jeder Seite. Montieren Sie den Monitor ausschließlich an senkrechten Wänden.

2 Lieferumfang

Auspacken

• Der e-Screen ist in einem Karton verpackt und kann - je nach Anzahl versandter Geräte - an zwei verschiedene Arten von handelsüblichen Paletten befestigt sein. Zur Verpackung des e-Screens werden Schutzpólster verwendet, die den Monitor beim Transport schätzen.
  Bereiten Sie vor dem Auspacken des Monitors eine stabile, ebene und saubere Fläche in der Höhe einer Wandsteckdose vor.
• Bringen Sie den Karton mit dem LCD-Monitor in eine aufrechte Position und öffnen Sie den Karton an der Oberseite, bevor Sie die oberen Schutzpolster Herausnahmen.

- Schritt 1: Weißen Griff entfernen und die Bänder durchschneiden

Schnitt 2: Oberes Schutzpolster entfernen und Zubehörtasche herausnahmen.

- Packzettel

Bezeichnung Menge

1 e-Screen 1
2 Karton 1
3 Unteres Schutzpolster 1
4 Oberes Schutzpolder 1
5 Verpackungstasche 1
6 Zubehörtasche 1
7 Ergonomischer Pen 1 Satz
8 Kartonarretierung 6

Inhalt der Zubehörtasche:

• VGA Kabel (D-Sub)
  -Netzkabel
• OSD Fernbedienung, 2 Batterien (AAA)
  -USB-Kabel
• IR-Veränderung
• Ethernet VCOM-Treiber auf CD

3 - Installation

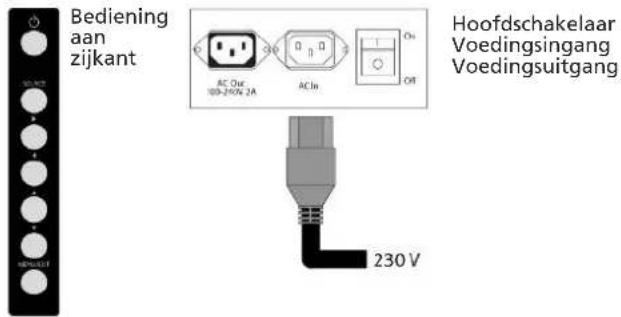

Stromversorgung

Netzkabel

Das mitgelieferte Netzkabel wird an der Seite des LCD-Monitors angeschlossen und mit der Wandsteckdose verbunden. Schlieben Sie das Netzkabel an den Netzanschluss des Monitors an

"-" heiBt eingeschaltet on,

"O" heiBt ausgeschaltet off.

Eingang: 100-240V~5A 50/60Hz

Seitliche Kontrollelemente

Netzschalter
WS-Eingangsbuchse
WS-Ausgangsbuchse

Netzschnittstelle

-Netzschalter und Anschlussbuchse.
Siehe Kapitel "Stromversorgung"
-Seitliche Kontrollelemente des Monitors
Die Fernbedienung (FB) Mehr Informationen im Kapitel "Betrieb des Monitors"

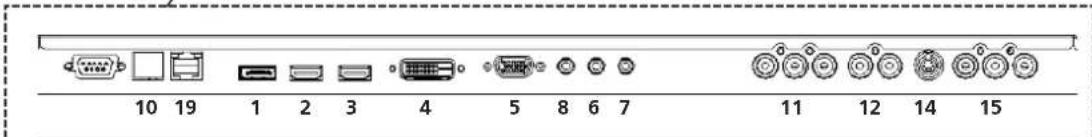

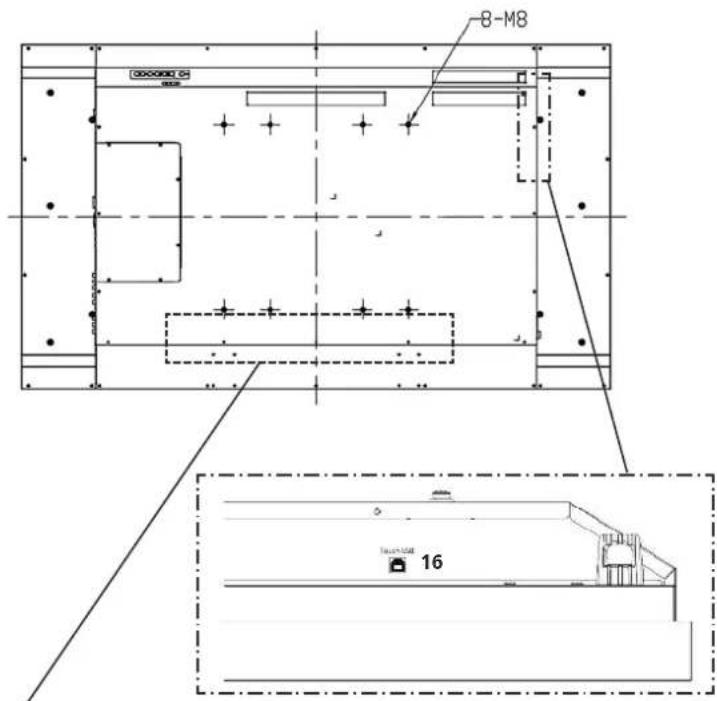

Signal Eingänge

Input Interface

55" Connector

1 DisplayPort x 1
2 HDMI 1 Eingang x 1
3 HDMI 2 Eingang x 1
4 DVI-D Eingang D-Sub 24 pin
5 VGA D-Sub 15 pin
6 PC Audio ein Mini Jack
7 IR-Extender Mini Jack
8 Line Out Mini Jack
9 RS232C D-Sub 9 pin
10 LAN
11 Komponente RCA G/B/R
12 Audio für Komponente Eingang RCA L/R
13 S-Video Eingang Mini Din 4 pin
14 Video RCA
15 Audio Eingang RCA L/R
16 USB für Touch	Typ-B-Buchse Female
17 Netzschalter	EIN/AUS
18 Netzkabel, WS-Eingang	IEC C14
19 RS485 Eingang	RJ-45

4 Bedienung des Monitors

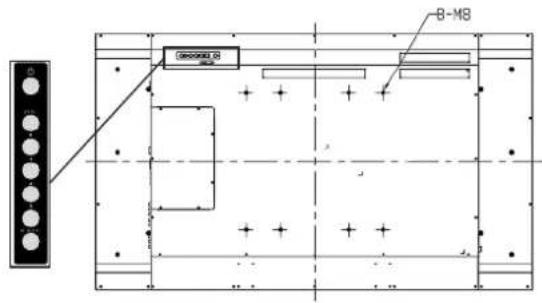

Seitliche Kontrollelemente des Monitors
-Funktionsliste OSD-Tastenblock

Taste Beschreibung

Power Ein-/Ausschalten

Quelle Quelle wahlen (hin+her)

Menü rechts/Lautstärke +

Menu links/Lautstärke -

Menüaben

▼Menu unten

Menu/Exit Menu/Ende auswahlen

Anzeige für: Eingeschaltet/Standby

Empfänger
Fernbedienung

-LED EIN:

Netzstatus Bedingung

Grün Eingeschaltet

Orange Ausgeschaltet

Energiesparmodus

LED ein über Menu wahlen

(VorderedLED:Ein)

Orange blinkt: kein Signal

Aus WS aus

Eingeschaltet

LED ein über Menu wahlen

(VorderelLED:Aus)

-LED AUS:

Im Modus "AUS" erlischt die LED vollständig, unabhängig davon, ob der Monitor ein- oder ausgeschaltet ist.

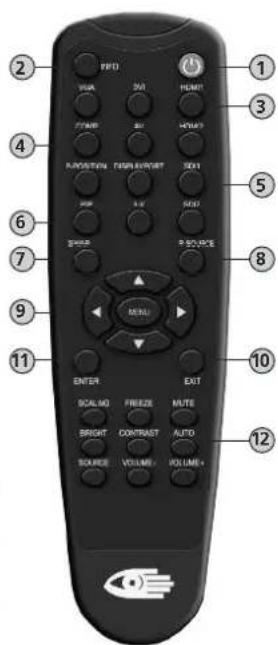

Die Elemente der Fernbedienung (FB)

1 Schaltet den Monitor ein und aus

2 INFO Information über Quelle und Auflosung

3 VGA Auswahlder PC-RGB-Quelle

DVI Auswahlder PC-DVI-Quelle

HDMI 1 Auswahld der HDMI-Quelle 1

4 COMP 1 Auswahld der Komponenten-Quelle

AV 1 (VIDEO 1) Auswahl der Composite-Video-Quelle

HDMI 2 Auswahld der HDMi-Quelle 2

5 PIP Position AuswahlderPIP-Position

DisplayPort Auswahl der DisplayPort-Quelle

6PIP Schaltet die PIP-Funktion ein und aus

S-V Auswahlder S-Video-Quelle

Nr. Funktion Beschreibung

	HD-SDI 2	Bei diesen Modell nicht verfügbar
7	SWAP	Schaltet zwischen Haupt- und Sub-Bild hin und her
8	P-SOURCE	Auswahl der sekundären Sub-Quelle
9	MENU	Öffnet das OSD-Menu des Monitors. Wenn das Menüsystem be-reits geöffnet ist, wird durch Drücken dieser Taste das vorige Untermenü gewählt. Navigieren durch Untermenüs und Einstellungen
	▲,▲,▼	Navigieren durch Untermenüs und Einstellungen
10	EXIT	Schließt das Menu-system
11	ENTER	Auswahl der markier ten Menüoption
12	SCALING	Hin und her schalten zwischen verschiedenen Bildformaten (Auto, Nativ, 4x3, 16x9, 16x10 und Briefkasten quer)
	FREEZE Standbild des aktuellen Bildes
	MUTE	Schaltet den Ton ab
	BRIGHT	Helligeitsreglung
	CONTRAST	Kontrastreglung
	AUTO	Synchronisierung des Mau
	SOURCE	Auswahl aus verschiede
	VOLUME-	Vermindert die Lautstätte
	VOLUME+	Erhöht die Lautstärke

Hot Key: OSD-Menu blockieren/Blockierung aufheben

Blockieren: Nacheinander die Tasten Enter, Enter, Exit, Exit, Enter und Exit auf der Fernbedienung drücken, um das OSD zu blockieren.

Blockierung aufheben: Nacheinander nochmals die Tasten Enter, Enter, Exit, Exit, Enter und Exit auf der Fernbedienung drucken, um die Blockierung des OSD aufzuheiten.

Anzeigemodus

Einschalten des Monitors

1. Schlieben Sie das Netzkabel vorschrittsgemäß an den Monitor und an die Wandsteckdose an.
2. Prufen Sie, ob der Netzschalter auf "—" steht.
3. Drücken Sie die Einschalttaste (Power) auf der Fernbedienung oder dem freihtlichen Bedienfeld.

Ausschalten des Monitors

Drucken Sie bei eingeschaltetem Monitor auf die "Power"-Taste der Fernbediennung oder des seitlichen Bedienfeldes, um den Monitor in den Standby-Modus zu schalten. Um das Gerät vollständig auszuschalten, drucken Sie den Netzschalter in die Position "O" oderziehen das Netzkabel von der Wandsteckdose ab.

HINWEIS:

Bei Inaktivität über einen längeren Zeitraum schaltet sich der Monitor automatisch in den Standby-Modus.

Einstellen der Lautstärke

1. Drücken Sie auf der Fernbedienung die Taste VOLUME- oder VOLUME+ um die Lautstärke zu senken oder zu erhöhen.
2. Drucken Sie die Taste MUTE um den Ton vorübergehend abzuschalten. Um die Stummschaltung aufzuheiten, drucken Sie noch einmal die Taste MUTE.

AuswahlderEingangsquelle

1. Drucken Sie auf der Fernbedienung die Taste für die gewünschte Quelle (VGA, HDMI1, HDMI2, COMP, VIDEO oder S-V)
2. Sie können auch die Taste SOURCE auf dem Tastenfeld des Monitors drucken und anschließend mit den Pfeiltasten (▲▼) zur gewünschten Eingangsquelle zu navigieren. Drucken Sie anschließend ENTER:

HDM11
HDM12
VGA
- Komponente
S-Video
Composite Video
DVI

1. Wenn der Monitor keine Quelle finden, erscheint die Meldung "No signal" (Kein Signal).

Touch-Bedienung

Bei Inbetriebnahme des Geräts ist zunachst keine Kalibriierung erforderlich. Je nach Gebrauch wird im Laufe der Zeit jedoch eine Kalibriierung des Touch-panels erforderlich sein.itte beachten Sie die unter stehenden Kalibrierungshinweise fur unschiedliche Betriebssysteme:

Installation:

1. SchlieBen Sie das Signalkabel an den Monitor an und schalten sieihn ein
2. SchlieBen Sie das eine Ende des USB-Kabels (USB-Anschluss Typ B) an der Seite des Monitors an (siehe Abschnitt "Signale-ingänge" in Kapitel 3 für die genaue Position des Eingangs)
3. SchlieBen Sie das andere Ende des USB-Kables (USB-Anschluss Typ A) an den Computer an
4. Schalten Sie den Computer ein
5. Warten Sie 5 Sekunden nach Anschluss des USB-Kabels, bis die Touch-Funktion betriebsbereit ist

Sie kann mit dem Finger, einem Stift oder einem anderen Zeiger aktiviert werden. Die Touch-Funktion fungkioniert über Plug & Play und besteht keinen zusätzlichen Treiber. Verwendten Sie einen Querformat-Monitor nicht im Hochformat-Modus oder umgekehrt

16-Punkt-Kalibrierung fur Windows 7:

1. Starten Sie das USB-Konfigurationsprogramm Ihr's Computers
2. Klicken Sie "Kalibrieren"
3. Warten Sie auf den Piepton. Der Cursor springt automatisch zur linken oberen Ecke des Bildschirms

4. Berühren Sie den Cursor 2 Sekunden lang mit dem Finger (mit oder ohne Handschuh) oder einem anderen Zeiger (es ertont ein Piepton, wenn der Zeiger den Cursor berührt)

5. Der Cursor springt dann zum nachsten Kalibrierungspunkt. Wiederholen Sie Schritt 4. Nach dem Piepton springt der Cursor zum nachsten Kalibrierungspunkt

6. Wiederholen Sie Schritt 4 bis zum letzten Kalibrierungspunkt in der rechten unteren Ecke des Bildschirms
7. Beenden Sie die Kalibrierung, indem Sie den Bildschirm irgendwo zwischen den 16 Punkten berühren. Die Kalibrierung ist dann beendet und der Monitor ist einsatzbereit

Kalibrierung fur MAC OS X V10.4 und hoher

Für den Betrieb mit einem Apple MAC Computer laden Sieitte über folgenden Link den erforderlichen Treiber herunter: http://www.nextwindow.com/nextwindow_support/ Touch_Screen_Calibration_for_Mac.html

Folgen Sie den Hinweisen für das Installationsverfahren, um den e-Screen zu kalibrieren

Touch-Bedienung bei Betriebssystemen, die auf Linux (2.6X) und hoher basieren:

Hinweise für die Kalibrierung und die Konfiguration des e-Screen\ finden Sie unter: http://www.freedesktop.org/wiki/Software/xinput_calibrator

5 Fehlersuche 6 Konformitat

Vor einem Anruf beim Service sollen den Sie versuchen, die Ursache für das aufgetretene Problem anhand der folgenden Tabelle zu ermittelt.

-Nehmen Sie die Einstellungen vor, wie im Abschnitt „Bedienung des Monitors" beschrieben
Falls das aufgetretene Problem in der Liste nicht beschrieben ist oder sich nicht beheben{lsst, benutzen Sie den Monitor nicht mehr, und wenden Sie sich an den Kundenservice oder ihren Handler.

Problem These Dinge bitpe prifen

Keine Anzeige Vergewissern Sie sich, dass der Netzstecker an beiden Seiten richtig eingesetzt ist. Prüfen Sie, ob der Netzschalter auf "-" steht. Prüfen Sie, ob die Signalquelle richtig Funktioniert. Prüfen Sie, ob das Eingangs-kabel mit dieser Anzeige kompatibel ist.

Das Bild ist nicht zentriert Prüfen Sie, ob das Eingangs-kabel mit dieser Anzeige kompatibel ist.

Das Bild wird nicht richtig Prüfen Sie, ob das Eingangs-synchronisiert babel mit dieser Anzeige kompatibel ist.

Die Fernbedienung Vergewissern Sie sich, dass die Funktioniert nicht BatterienFUNktionstüchtig und richtig eingesetzt sind. Vergewissern Sie sich, dass die Fernbedienung auf den IR-Sens-an der Bildschirmvorderseite zied

Die Bildfarbe ist schlecht Prufen Sie die Bildeinstellungen.
	Setzen Sie die Anzeige darüber Bei Verwendung von YUV-Te-minals prufen, ob die Kabel richtig angeschlossen sind.

Erklärung zur FCC-Konformität:

Dieses Gerät wurde geprüft und entspricht den Grenzwertendigitaler Geräte der Klasse A gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen hinreichenden Schutz vor schädlichen Interferenzen beim Betrieb des Geräts in kommerziellen Umgebungen bieten. Dieses Gerät erzeugt und verwendet Energie in Form von Funkwellen und kann diese eventuell abstrahlen. Wenn das Gerät nicht gemäß der Anleitung installiert und eingesetzt wird, kann es den Funkverkehr stären. Beim Betrieb des Geräts in Wohngebieten konnen Störungen auftreten. Die Beseitigung solcher Störungen gehen zu Lasten des Benutzers.

Warnhinweis

Dies ist ein Produkt der Klasse A. Beim Betrieb in Wohngebieten kann diese Produkte Funktionstörungen verursachen. In dem Fall müssen der Benutzer entsprechende Abhilfemaßnahmen ergreifen.

Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerätarfneke schädlichen Interferenzen erzeugen, und (2) muss alle eindringenden Interferenzen aufnehmen, auch jene Interferenzen, die unerwünschte Auswirkungen auf den Betrieb haben.

C∈FC

EN 55022_EN 61000-3-2_EN-61000-3-3

EN 55024

EN 60950-1 Niederspannungsrichtlinie (72/23/EWG)

Informationen in thisem Dokument konnen ohne Vorankündigung geändert werden.

2012 Legamaster International B.V. Alle Rechte vorbehalten.

Jegliche Reproduktion deses Dokuments ohne eine schriftliche Genehmigung von Legamaster ist ausdrucklich untersagt.

In diesen Dokument verwendete Merkennamen: "Legamaster" und das "Legamaster"-Logo sind eingetragene Marken der Edding Aktiengesellschaft. Windows ist eine eingetragene Marke der Microsoft Corporation, Nextwindow ist eine eingetragene Marke von Nextwindow.

Alle übrigen in this dem Dokument genannten Marken oder Markennamen beziehen sich entweder auf die Unternehmen, zu denen sie gehoren, oder auf deren Produkte. Legamaster International erhebt keinerlei Eigentumsansprüche auf irgendwelche Marken oder Markennamen außer den eigenen.

MANUEL ABRÉGÉ

Ingangsvermögen: 100-240 V~ 5 A 50/60 Hz

Voedingssschakelaar
