Type de produit	Four encastrable
Marque	Novy
Modèle	2320
Alimentation électrique	220-240 V ~ 50 Hz, 16 A monophasé
Modes de cuisson	Chaleur tournante, Traditionnel, Gril pulsé, Traditionnel ECO, Sole pulsée, Maintien au chaud, Gril fort
Fonction pyrolyse	Oui
Programmateur	Électronique avec horloge, minuterie et programmation différée
Affichage	Numérique, luminosité réglable
Éclairage intérieur	Ampoule 15 W, 300°C, culot E14
Sécurité	Arrêt automatique après 10 h, verrouillage porte en pyrolyse
Accessoires fournis	Grille anti-basculement, plat creux, plat multi-usages, support de plat sortant
Nettoyage	Pyrolytique (destruction des salissures par haute température)
Porte	Déclipable, plusieurs vitres amovibles pour nettoyage
Dimensions d'encastrement (L x H x P)	560 x 550 x 585 mm
Pays de fabrication	France
Pièces détachées	Ampoule, câble d'alimentation, butées de porte
Type de câble d'alimentation	H05 RR-F, H05 RN-F ou H05 VV-F, 3 conducteurs 1,5 mm²
Fusible recommandé	16 A
Réglage de température	De 35°C à 275°C selon les modes
Indicateur de température	Clignote jusqu'à atteinte de la consigne

FOIRE AUX QUESTIONS - 2320 NOVY

Comment régler l'heure sur le four Novy 2320 ?

À la mise sous tension, l'afficheur clignote à 12:00. Appuyez sur les touches + et - pour régler l'heure (maintien pour défilement rapide), puis appuyez sur la touche ^ pour valider.

Que faire si l'afficheur clignote après une coupure d'électricité ?

Le programmeur clignote pour indiquer que l'heure n'est pas réglée. Mettez le sélecteur de fonctions sur 0, appuyez sur la touche ^ jusqu'à ce que l'affichage clignote, puis réglez l'heure avec + et - et validez avec ^.

Comment utiliser la cuisson programmée avec départ immédiat ?

Sélectionnez le mode de cuisson et la température, puis appuyez sur ^ jusqu'à ce que l'indicateur de durée clignote. Réglez la durée avec + ou -. Le four commence à chauffer immédiatement et s'arrête automatiquement en fin de temps.

Comment lancer un cycle de nettoyage pyrolyse ?

Retirez tous les accessoires du four et essuyez les débordements importants. Placez le sélecteur de fonctions sur la position pyrolyse (symbole P). La durée est fixe : 2h en mode P, 2h30 en mode P+. La porte se verrouille automatiquement.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est branché, que le fusible de l'installation est en état (16 A) et que la température sélectionnée n'est pas trop basse. Si le problème persiste, contactez le service après-vente.

Comment changer l'ampoule du four ?

Débranchez le four. Au plafond de la cavité, dévissez le hublot puis l'ampoule dans le même sens. Remplacez par une ampoule de 15 W, 220-240 V~, 300°C, culot E14. Remontez le hublot et rebranchez.

Que signifie le symbole cadenas qui clignote ?

Le cadenas clignotant indique un défaut de verrouillage de la porte. Cela peut survenir en mode pyrolyse. Si le problème persiste, faites appel au service après-vente.

Comment démonter la porte pour nettoyer les vitres intérieures ?

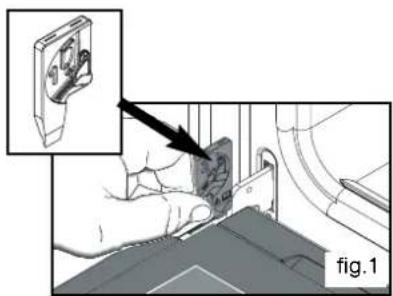

Ouvrez la porte à fond et bloquez-la avec les deux butées rouges fournies. Insérez les deux autres butées dans les emplacements A, puis faites levier pour déclipser la première vitre. Retirez ensuite l'ensemble des vitres intérieures. Nettoyez avec une éponge douce et du produit vaisselle, sans immerger.

Que faire en cas de bips sonores prolongés en fin de cuisson ?

Les bips sonores indiquent la fin d'une cuisson programmée. Appuyez sur n'importe quelle touche pour les arrêter définitivement. Ramenez ensuite le sélecteur de fonctions sur 0.

Comment régler la luminosité de l'afficheur ?

Réglez l'heure du programmateur à 0:10 et validez. Appuyez simultanément sur les touches + et - pendant 10 secondes jusqu'à voir 'CO'. Utilisez + et - pour ajuster la luminosité. Attendez quelques secondes puis remettez à l'heure.

MODE D'EMPLOI 2320 NOVY

Avec cet appareil, cuisiner devient un véritable plaisir !

Cette notice comporte d'importants conseils de sécurité et d'utilisation ainsi que les performances dont est capable cet appareil.

Nous vous recommandons de la lire attentivement pour utiliser pleinement toutes les qualités techniques de cet appareil.

Pour que votre four reste en parfait état, nous vous donnons de précieux conseils pour son entretien et son nettoyage.

Si une anomalie de fonctionnement devait se produire, nous vous recommandons de consulter votre spécialiste.

Le tableau de cuisson simple et précis joint à cette notice deviendra vite votre outil indispensable.

Ces conseils d'utilisation vous permettront une cuisson parfaite tout en économisant de l'énergie.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité ____ 04
- Environnement 05

2 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 06
• Encastrement 06
  • Raccordement électrique 07
• Changement de câble d'alimentation ____ 08

3 / DESCRIPTION DE VOTRE APPAREIL

• Présentation de votre four 09
  • Description des accessoires ____ 10
  • Description de votre programmateur ____ 11

4 / UTILISATION DE VOTRE APPAREIL

• Utilisation du programmateur ____ 12

• Comment régler l'heure 12
• Comment modifier l'heure 12
° Cuisson immédiate 13
° Cuisson programmée 14
• Utilisation de la fonction minuterie ____ 16
° Luminosité de l'afficheur 16

5 / LES MODES DE CUISSON DU FOUR 17

6 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage de la surface extérieure ____ 19
• Nettoyage de la porte ____ 19
• Nettoyage du four pyrolytique ____ 20
- Consignes et sécurité 21
• Démarrage du nettoyage ____ 22
• Fin du nettoyage ____ 22

7 / ANOMALIES DE FONCTIONNEMENT 23

- Changement de l'ampoule ____ 24

8 / SERVICE APRES-VENTE

• Interventions 25

1 / A L'ATTENTION DE L'UTILISATEURFR

Important Conservaz

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à la cuisson des denrées alimentaires. Ce four ne contient aucun composant à base d'amiante.

- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en renversant un récipient de cuisson. De plus la façade de votre appareil est chaude pendant l'utilisation et le nettoyage (pyrolyse).

- Ne tirez jamais votre appareil par la poignée de la porte.

- Avant d'utiliser votre four pour la première fois, chauffez le à vide pendant 15 minutes environ. Assurez-vous que la pièce est suffisamment aérée. Vous constaterez peut être une odeur particulière ou un petit dégagement de fumée. Tout ceci est normal.

- Lors de la cuisson, assurez-vous que la

porte de votre four est bien fermée afin que le joint d'étanchéité remplisse correctement sa fonction.

- Lors de son utilisation, l'appareil devient chaud. Ne touchez pas les éléments chauffants situés à l'intérieur du four. Vous risqueriez de graves brûlures.

- En enfournant ou en sortant vos plats du four, n'approchez pas vos mains des éléments chauffants supérieurs, utilisez des gants thermiques de cuisine.

- Après une cuisson, ne prenez pas à main nue la casserolerie (grille, tournebroche,...),

- Ne placez jamais de papier d'aluminium directement en contact avec la sole (voir chapitre description de votre four), la chaleur accumulée pourrait entraîner une détérioration de l'émail.

- Sur la porte ouverte du four, ne posez pas de charges lourdes, et assurez vous qu'un enfant ne puisse ni monter ni s'asseoir.

- Pour éviter d'endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.

- Pour toute intervention de nettoyage dans la cavité du four, le four doit être arrêté.

- Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre ou en augmentant la puissance de la ventilation mécanique.

- En plus des accessoires fournis avec votre four, n'utilisez que des plats résistants à de hautes températures (suivez les instructions des fabricants).

- Après utilisation de votre four, assurez-vous que toutes les commandes se trouvent sur la position arrêt.

- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

- Pour votre sécurité, votre four est équipé d'un ARRET AUTOMATIQUE, si par mégarde vous oubliez d'éteindre votre four. Après 10 heures de fonctionnement, la fonction AS (Automatique Stop) s'active et votre four s'arrête de chauffer. AS s'affiche à la place de l'heure et une série de 2 bips successifs est émise pendant un certain temps.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

• RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention L'installation

Cet appareil est conforme aux directives européennes suivantes :

• Directive Basse Tension 73/23/CEE modifiée par la directive 93/68/CEE pour l'apposition du marquage CE.
• Directive Compatibilité Electromagnétique 89/336/CEE modifiée par la directive 93/68/CEE pour l'apposition du marquage CE.
• Règlement CE n° 1935/2004 concernant les matériaux et objet destinés à entrer en contact avec des denrées alimentaires.

2 / INSTALLATION DE VOTRE APPAREILFR

20 50 50 20 560 550 585 70 550

536 6802 1000 74 640 594 392 21 8.80 8.80

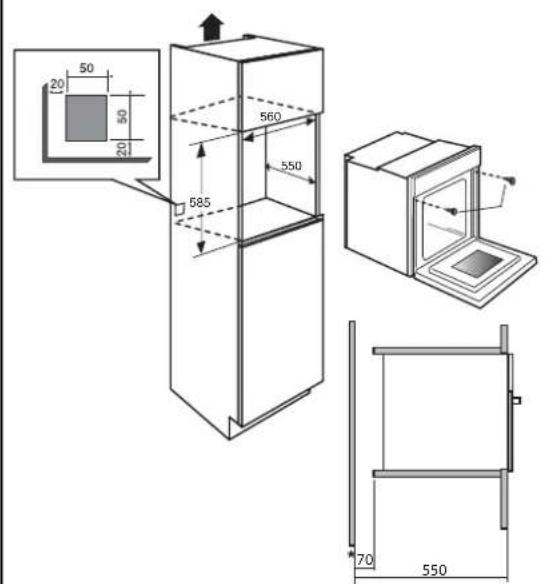

Fig. 01

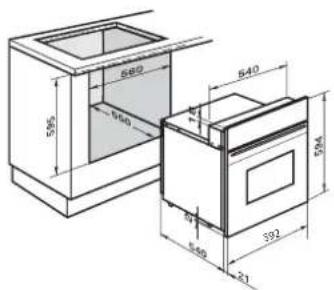

• CHOIX DE L'EMPLACEMENT

Les schémas ci-dessus déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Le four peut indifféremment être installé sous un plan de travail ou dans un meuble en colonne (ouvert* ou fermé) ayant les dimensions d'encastrement adaptées (voir schéma ci-contre).

Votre four possède une circulation d'air optimisée qui permet d'obtenir des résultats de cuisson et de nettoyage remarquables en respectant les éléments suivants :

• Centrez le four dans le meuble de façon à garantir une distance mini de 5 mm avec le meuble voisin.
• La matière du meuble d'encastrement ou le revêtement de celui-ci doit résister à la chaleur.
• Pour plus de stabilité, fixez le four dans le

meuble par 2 vis au travers des trous prévus à cet effet sur les montants latéraux (fig.1).

• ENCASTREMENT

Pour ce faire :

1) Retirez les cache vis en caoutchouc pour accéder aux trous de fixation.
2) Effectuez un trou de ∅ 2 mm dans la paroi du meuble pour éviter l'éclatement du bois.
3) Fixez le four avec les 2 vis.
4) Remettez les cache vis en caoutchouc (ceux-ci servent également à amortir la fermeture de la porte du four).
(*) si le meuble est ouvert, son ouverture doit être de 70 mm (maxi).

Conseil

Pour être assuré d'avoir une installation conforme, n'hésitez pas à faire appel à un spécialiste électroménager.

2 / INSTALLATION DE VOTRE APPAREIL

FR

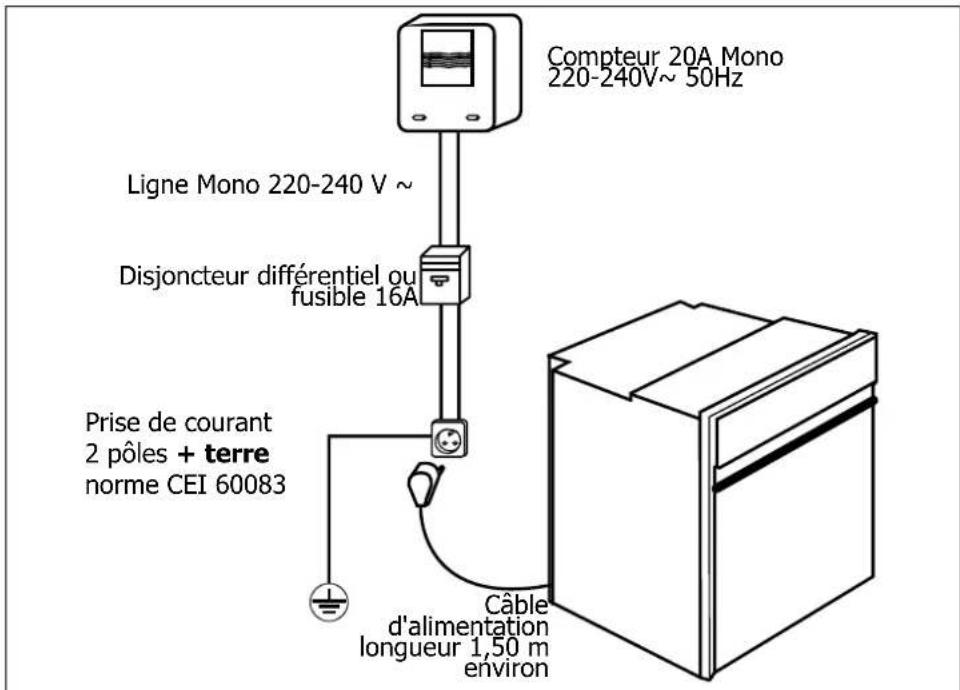

Compteur 20A Mono 220-240V~ 50Hz Ligne Mono 220-240 V ~ Disjoncteur différentiel ou fusible 16A Prise de courant 2 pôles + terre norme CEI 60083 Câble d'alimentation longueur 1,50 m environ

• RACCORDEMENT ELECTRIQUE

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Votre four doit être branché avec un cordon d'alimentation (normalisé) à 3 conducteurs de 1,5mm² (1ph + 1N + terre) qui doivent être raccordés sur réseau 220-240V\~monophasé

par l'intermédiaire d'une prise de courant 1ph +1 neutre + terre normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire etconformément aux règles d'installation.

Attention

Le fil de protection (vert-jaune) est relié à la borne de l'appareil et doit être relié à la terre de l'installation.

Dans le cas d'un branchement avec prise de courant, celle-ci doit être accessible après installation.

Le fusible de l'installation doit être de 16 ampères.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son Service Après Vente.

FR 2 / INSTALLATION DE VOTRE APPAREIL

Notre responsabilité ne saurait être engagée en cas d'accident ou d'incident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Si le four présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement du four.

- CHANGEMENT DE CABLE D'ALIMENTATION

—Le câble d'alimentation (H05 RR-F, H05 RN-F ou H05 VV-F) doit avoir une longueur suffisante pour être raccordé au four à encastrer posé au sol devant le meuble.
Pour cela l'appareil doit être déconnecté du réseau :
—Ouvrez la trappe située en bas à droite du capot arrière en dévissant les 2 vis, puis faites pivoter la trappe.
—Dénudez chaque fil du nouveau câble d'alimentation sur 12mm.
—Torsadez soigneusement les brins.
—Desserrez les vis du bornier et retirez le cordon d'alimentation à changer.
- Introduire le câble d'alimentation par le côté du capot dans le serre-câble situé à droite du bornier.
—Tous les brins des fils d'alimentation doivent être emprisonnés sous les vis.
– Le fil de la phase sur la borne L.
– Le fil de terre couleur vert-jaune doit être relié à la borne
— Le fil du neutre (bleu) sur la borne N.
—Vissez à fond les vis du bornier et vérifiez le branchement en tirant sur chaque fil.
— Fixez le câble au moyen du serre-câble situé à droite du bornier.
—Refermez la trappe à l'aide des 2 vis.

3 / DESCRIPTION DE VOTRE APPAREIL

FR

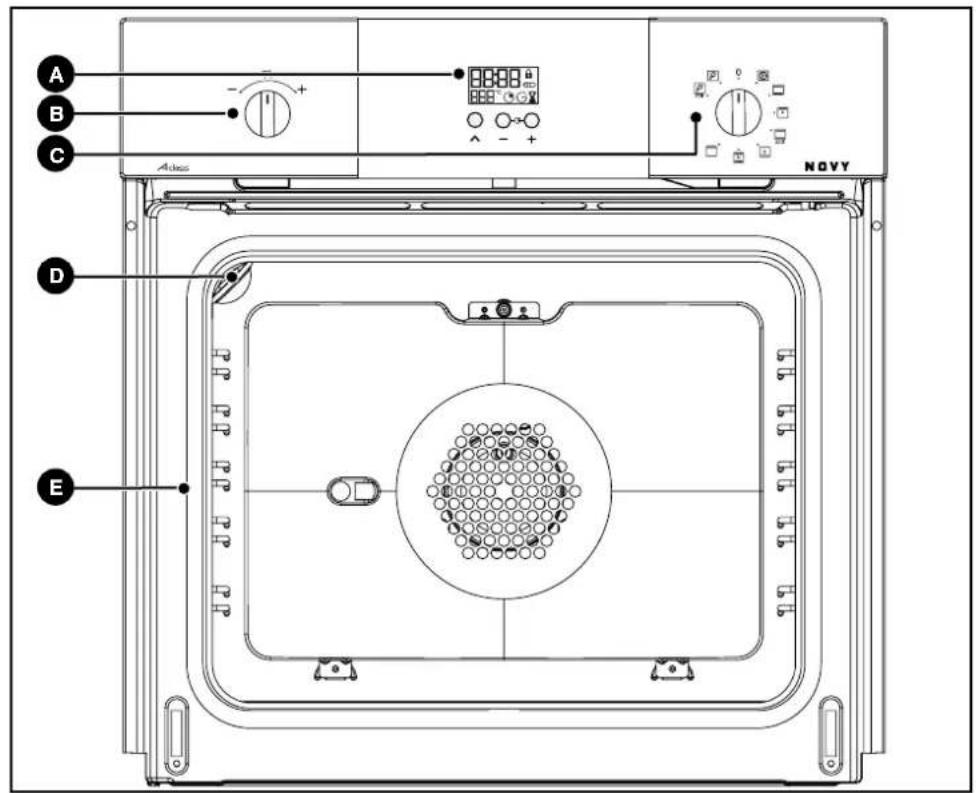

• PRESENTATION DE VOTRE FOUR

A B C NOVY A class D E

Programmateur

Lampe

Sélecteur de température

Indicateur de gradins

Sélecteur de fonctions

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

3 / DESCRIPTION DE VOTRE APPAREILFR

- ACCESSOIRES

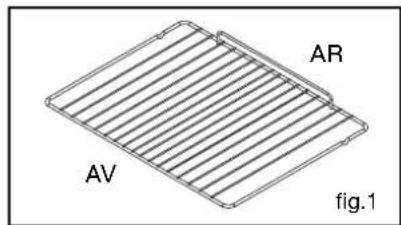

• Grille sécurité anti-basculement (fig.1)

La grille peut être utilisée pour supporter tous les plats et moules contenant des aliments à cuire ou à gratiner.

Elle sera utilisée pour les grillades (à poser directement dessus).

- Plat creux (fig.2)

Il sert à recueillir le jus et les graisses de cuisson réalisées en gril fort ou gril pulsé.

Il peut être utilisé comme plat de cuisson en appropriant la taille du morceau à cuire (ex: une volaille avec les légumes autour, à température modérée).

Ne jamais poser ce plat directement sur la sole, sauf en position GRIL.

- Plat multi usages (fig.3) (plat à gâteaux ou lèchefrite)

Il sert de plat à gâteaux et dispose d'un rebord incliné. Il s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées...

Inséré dans les gradins sous la grille, il recueille les jus et les graisses des grillades. Il peut aussi être utilisé à demi rempli d'eau pour des cuissons au bain-marie.

Evitez de poser directement dans ce plat des rôtis ou des viandes car vous aurez automatiquement d'importantes projections sur les parois du four.

• Support de plat sortant (fig.4)

Grâce à ce système, vous pouvez extraire entièrement votre plat et accéder très facilement à vos mets en cours de cuisson.

A retirer du four avant de démarrer un nettoyage pyrlolyse.

A Affichage de l'heure et des durées

F Indicateur de durée de cuisson

B Indicateur de porte verrouillée

G Touches de réglage du temps

c Indicateur de cuisson ECO

H Touche de sélection (durées et heures)

D Indicateur du minuteur

I Affichage de la température

E Indicateur de fin de cuisson

4 / UTILISATION DE VOTRE APPAREILFR

• UTILISATION DU PROGRAMMATEUR

• Comment régler l'heure

-A la mise sous tension

L'afficheur clignote à 12:00. (fig.1)

Réglez l'heure en appuyant sur les touches + et - (le maintien de la touche permet d'obtenir un défilement rapide) (fig.2).

Exemple : 12H30

Appuyez sur la touche " pour valider. L'affichage ne clignote plus.

12:00 ^ - + fig.1

12:30 ^ - + fig.2

- Pour remettre à l'heure l'horloge

Le sélecteur de fonction doit obligatoirement être sur la position 0 (fig.1).

Appuyez sur la touche “ pendant quelques secondes jusqu’à faire clignoter l’afficheur (fig.2), puis relâchez. Des bips sonores indiquent que le réglage est alors possible.

Ajustez le réglage de l'heure avec les touches + et - (fig.3).

Appuyez sur la touche “^” pour valider (fig.4).

Attention S'il n'v a pas

S'il n'y a pas de validation par la touche" 7,N'enregistrement est automatique au bout de quelques secondes.

12:30 ^ - + fig.4

4 / UTILISATION DE VOTRE APPAREIL

FR

• Cuisson immédiate

- Le programmateur ne doit afficher que l'heure.

Celle-ci ne doit pas clignoter (fig.1).

Tournez le sélecteur de fonctions sur la position de votre choix.

Exemple : position (fig.2).

Votre four vous propose la température optimale pour ce type de cuisson.

Il vous est cependant possible d'ajuster la température en actionnant la manette de sélection de température vers +ou -(fig.3)

Exemple : repère de température 210°C (fig.4).

Placez votre plat dans le four selon les recommandations fournies par le guide de cuisson.

Après ces actions, le four chauffe, et l'indicateur de température clignote.

Une série de bips sonores retentit lorsque le four atteint la température choisie.

Celle-ci cesse de clignoter.

12:30 ^ - + fig.1

P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P fig.2

Après un cycle de cuisson, la turbine de refroidissement continue de fonctionner pendant un certain temps, afin de garantir une bonne fiabilité du four.

Attention Toutes les

Attention

Ne pas accrocher de linge ou de torchon à la poignée du four.

4 / UTILISATION DE VOTRE APPAREILFR

• CUISSON PROGRAMMEE

-Cuisson avec départ immédiat et durée programmée

- Choisissez le mode de cuisson souhaité et ajustez la température (fig.1).

- Appuyez sur la touche "y jusqu'à faire clignoter l'indicateur de durée de cuisson

L'affichage clignote à 0h00 pour indiquer que le réglage est alors possible (fig.2).

- Appuyez sur la touche +ou -pour régler le temps souhaité.

Exemple : 30 min de cuisson (fig.3).

L'enregistrement du temps de cuisson est automatique au bout de quelques secondes.

L'affichage de la durée ne clignote plus.

Le décompte de la durée se fait immédiatement après le réglage.

Après ces 3 actions, le four chauffe :

Une série de bips sonores retentit lorsque le four atteint la température choisie.

En fin de cuisson (fin du temps programmé),

- le four s'arrête,

- l'indicateur de durée de cuisson et 0:00 cli-gnotent (fig4).

- une série de bips sonores est émise durant quelques minutes. L'arrêt définitif de ces bips se fait en appuyant sur n'importe quelle touche.

L'affichage repasse à l'heure du jour en rame-nant le sélecteur de fonctions sur 0 (fig.5),

12:30 2 10°C ^ - + fig.1

0:00 2:00 ^ - + fig.2

0:30 2:00 ^ - + fig.3

0:00 ^ - + fig.4

- Cuisson avec départ différé et heure de fin choisie

Procédez comme une cuisson programmée.

- Après le réglage de la durée de cuisson, appuyez sur la touche " /jusqu'à faire clignoter l'indicateur de fin de cuisson"

L'affichage clignote pour indiquer que le réglage est alors possible (fig.1).

- Appuyez sur la touche +/ou -pour régler l'heure de fin de cuisson souhaitée. Exemple : fin de cuisson à 13h (fig2).

L'enregistrement de la fin de cuisson est automatique au bout de quelques secondes ou validez en appuyant la touche" "L'affichage de la fin de cuisson ne clignote plus.

Après ces 3 actions, le départ de la chauffe est différé pour que la cuisson soit finie à 13h.

En fin de cuisson (fin du temps programmé),

- le four s'arrête,

- l'indicateur de durée de cuisson et 0:00 cli-gnotent (fig.3).

- une série de bips sonores est émise durant quelques minutes. L'arrêt définitif de ces bips se fait en appuyant sur n'importe quelle touche.

L'affichage repasse à l'heure du jour en rame-nant le sélecteur de fonctions sur 0 (fig.4).

0:00 2:10 ^ - + fig.1

13:00 2:00° ^ - + fig.2

0:00 2:00 ^ - + fig.3

P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P. P fig.4

FR 4 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DE LA FONCTION MINUTERIE

- Le programmateur de votre four peut être utilisé comme minuterie indépendante permettant de décompter un temps sans fonctionnement du four.

Dans ce cas, l'affichage de la minuterie est prioritaire sur l'afficheur de l'heure du jour.

- Appuyez sur la touche “ ^ ” (fig.1) jusqu’à faire clignoter le symbole minuterie

☒ -> 0.00 et un petit sablier clignotent.

- Ajustez le temps choisi en appuyant sur les touches + ou - (fig.2).

- Appuyez sur la touche " ^ " pour valider ou attendre quelques secondes.

0:00 ^ - + fig.1

300 ^ - + fig.2

L'afficheur s'arrête de clignoter au bout de quelques secondes, la minuterie se met en marche et décompte le temps de secondes en secondes.

Une fois la durée écoulée, la minuterie émet une série de bips sonores pour vous avertir.

L'arrêt de ces bips se fait en appuyant sur n'importe quelle touche.

Il est possible de modifier ou d'annuler à n'importe quel moment la programmation de la minuterie.

- REGLAGE DE LA LUMINOSITE DE L'AFFICHEUR

Vous pouvez faire varier la luminosité de votre afficheur, pour cela :

- Réglez et validez l'heure de votre programma- teur à 0h10 (fig.1).

- Appuyez simultanément sur les touches + et pendant une dizaine de secondes jusqu'à l'affichage de "CO" afin de rentrer dans le mode de réglage (fig.2).

- Appuyez sur les touches + et - afin d'obtenir la luminosité souhaitée.

Après avoir réglé la luminosité de votre choix, attendez quelques secondes et remettez votre programmateur à l'heure du jour.

0:10 ^ - + fig.1

0:10 ^ - + fig.2

12:30 ^ - +

5 / LES MODES DE CUISSON DU FOUR

FR

CHALEUR TOURNANTE

(temperature préconisée 180°C mini 35°C maxi 235°C)

• La cuisson s'effectue par la résistance placée au fond du four et par l'hélice de brassage d'air.
• Préchauffage inutile sauf pour des cuissons exigeant des temps très courts (sablés sur plusieurs niveaux)
• Recommandé pour garder le moelleux des viandes, pour les légumes, poissons et pour les cuissons multiples jusqu'à trois niveaux.

TRADITIONNEL

(temperature préconisée 200°C mini 35°C maxi 275°C)

• La cuisson s'effectue par les éléments inférieur et supérieur sans brassage d'air.
• Nécessite un préchauffage avant d'enfourner le plat.
• Recommandé pour les cuissons lentes et délicates : gibiers moelleux...Pour saisir rôtis de viandes rouge. Pour mijoter en cocotte fermée plats préalablement démarrés sur table de cuisson (coq au vin, civet).

GRIL PULSE

(temperature préconisée 200°C mini 180°C maxi 230°C)

• La cuisson s'effectue, alternativement, par l'élément supérieur et par l'hélice de brassage d'air.
• Préchauffage inutile. Volailles et rôtis juteux et croustillants sur toutes les faces.
• Recommandé pour toutes les volailles ou rôtis au tournebroche, pour saisir et cuire à coeur gigot, côtes de boeuf. Pour garder leur fondant aux pavés de poissons.

TRADITIONNEL ECO

(temperature préconisée 200°C mini 35°C maxi 275°C)

• La cuisson s'effectue par les éléments inférieur et supérieur sans brassage d'air.
• Cette position permet de faire un gain d'énergie d'environ 25% en conservant les qualités de cuisson. La position ECO est utilisée pour l'étiquettage énergétique.
• Vous réaliserez une économie d'énergie tout au long de la cuisson mais le temps peut être plus long.

SOLE PULSEE

(température préconisée 205°C mini 35°C maxi 275°C)

• La cuisson s'effectue par l'élément inférieur associé à un léger dosage du gril et à l'hélice de brassage d'air.
• Cuisson par le dessous avec léger dosage dessus. Placez la grille sur le gradin bas.
• Recommandé pour les plats humides (quiches, tartes aux fruits juteux...). La pâte sera bien cuite dessous. Recommandé pour les préparations qui lèvent (cake, brioche,
  kouglof...) et pour les soufflés qui ne seront pas bloqués par une croûte dessus.

FR 5 / LES MODES DE CUISSON DU FOUR

MAINTIEN AU CHAUD

(temperature préconisée 80°C mini 35°C maxi 100°C)

Dosage de l'élément supérieur et inférieur associés au brassage d'air.

- Recommandé pour faire lever les pâtes à pain, à brioche, kouglof...en ne dépassant pas 40° (chauffe-assiette, décongélation).

GRIL FORT

(temperature préconisée 275°C mini 180°C maxi 275°C)

• La cuisson s'effectue par l'élément supérieur sans brassage d'air.
• Effectuez un préchauffage de 5 min. Glissez la léchefrite sur le gradin du bas pour rceuillir le graisses.
• Recommandé pour griller les côtelettes, saucisses, tranches de pain, gambas posées sur la grille.

6 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

• NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer la fenêtre du programmateur électronique, ainsi que la porte du four, utilisez un chiffon doux, imbibé de produit à vitre.

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

• NETTOYAGE DE LA PORTE

Attention

Avant de procéder au déclippage de la glace, laissez refroidir l'appareil.

- Ouvrez complètement la porte et la bloquer à l'aide de deux butées rouges (fig.1).

Elles sont fournies dans la pochette plastique de votre appareil.

- Retirez la première glace clipée de la manière suivante:

Insérez les deux autres butées rouges dans les emplacements A prévus à cet effet (fig.2).

Faire levier sur ces pièces afin de déclipper la glace (fig.3).

- Nettoyez votre glace à l'aide d'une éponge douce et de produit vaisselle.

Ne pas immerger la glace dans l'eau. Ne pas utiliser de crèmes à récurer, ni d'épon- ges grattantes. Rincez à l'eau claire et essuyez avec un chiffon non pelucheux.

• Si nécessaire, retirez l'ensemble des glaces intérieures de la porte. Cet ensemble est composé d'une ou deux glaces selon modèle avec à chaque coin une butée caoutchouc noire (fig.4).
• Après nettoyage, repositionnez vos quatre coins caoutchouc en prenant soin que sur la glace soit indiqué :

* en haut à gauche : L
* en haut à droite : R

Placez votre ensemble de glaces intérieures dans la porte afin que L et R se situent côté charnières.

• Si votre four est équipé d'une seule glace intérieure, celle-ci doit se trouver au plus proche de la glace clipée.
• Clippez votre dernière glace en plaçant l'indication "P.Y.R.O.L.Y.S.E" vers vous (fig.5).
• Retirez les butées plastique rouge.

Votre appareil est de nouveau opérationnel.

• Ce type de four nettoie par destruction à haute température les salissures qui proviennent des éclaboussures ou des débordements.
• Les fumées dégagées sont détruites par leur passage dans un catalyseur. Il ne faut pas attendre que le four soit trop chargé de graisses pour effectuer ce nettoyage.

Dans quel cas devez-vous effectuer une pyrolyse ?

• Lorsque votre four fume lors d'un préchauffage ou fume énormément lors de cuissons.
• Lorsque votre four dégage une odeur à froid suite à différentes cuissons (moutons, poissons, grillades...).

La pyrolyse n'est pas nécessaire après chaque cuisson, mais seulement si le degré de salissure le justifie.

Cuissons peu salissantes ^53	Biscuits, légumes, pâtisseries, quiches, soufflés...	Cuissons sans éclaboussures : une pyrolyse n'est pas justifiée.
Cuissons salissantes	Viandes, poissons (dans un plat), légumes farcis.	La pyrolyse peut se justifier tou-tes les 3 cuissons.
Cuissons très salissantes	Grosses pièces de viandes à la broche.	La pyrolyse peut se faire après une cuisson de ce type, si les projections ont été importantes.

6 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

• CONSIGNE DE SECURITE

Attention - Avant de de

- Avant de débuter la pyrolyse, retirez tous les accessoires à l'intérieur du four, y compris la casserolerie.

Avant le démarrage de la pyrolyse, enlevez les débordements importants qui auraient pu se produire, afin d'éviter le risque d'inflammation ou une production excessive de fumée.

- Pendant la pyrolyse, les surfaces deviennent plus chaudes qu'en usage normal, les enfants doivent être éloignés.

- Ne recouvrez pas l'intérieur du four de papier aluminium pour économiser un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail qui recouvre la cavité.

6 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREILFR

• DEMARRAGE DU NETTOYAGE

Pour bénéficier de la quantité de chaleur déjà emmagasinée dans le four, et économiser de l'énergie :

Débutez une pyrolyse après une cuisson.

Retirez les accessoires du four et enlevez les débordements importants qui auraient pu se produire.

Vérifiez que le programmateur affiche l'heure du jour et que celle-ci ne clignote pas. (fig.1). Il suffit de positionner votre sélecteur de cuisson sur la position (fig.2)

La durée d'indisponibilité du four est de 2h en P et 2h30 en P

Cette durée n'est pas modifiable.

Ce temps prend en compte la durée de refroidissement jusqu'au déverrouillage de la porte.

• FIN DU NETTOYAGE

La pyrolyse s'arrête automatiquement, il est alors possible d'ouvrir la porte.

En fin de cycle pyrolyse l'afficheur indique 0:00.

Ramenez le sélecteur de fonctions sur la position 0. (fig.3).

Lorsque le four est froid, utilisez un chiffon humide pour enlever la cendre blanche. Le four est propre et à nouveau utilisable pour effectuer une cuisson de votre choix.

12:30 ^ - + fig.1

Attention Le verrouilla

Le verrouillage de la porte est effectif quelques minutes après le départ du cycle. La pyrolyse s'arrête automatiquement. Lorsque la température atteint environ 275°C, il est alors possible d'ouvrir la porte.

Attention Ne pas acc

7 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

FR

Vous avez un doute sur le bon fonctionnement de votre four, ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants :

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
Votre four ne chauffe pas	- Le four n'est pas branché.- Le fusible de votre installation est hors service.- La température sélectionnée est trop basse.	→ Branchez votre four.→ Changez le fusible de votre installation et vérifiez sa valeur (16A).→ Augmentez la température sélectionnée.
Le cadenas clignote	- Défaut de verrouillage de la porte.	→ Faire appel au Service Après vente.
La lampe de votre four ne fonctionne plus.	- La lampe est hors service.- Votre four n'est pas branché ou le fusible est hors service.	→ Changez la lampe.→ Branchez votre four ou changez le fusible.
Le nettoyage par pyrolyse ne se fait pas.	- La porte est mal fermée.- Le système de verrouillage est défectueux.	→ Vérifiez la fermeture de la porte.→ Faire appel au Service Après Vente.
Votre four émet des bips.	- En cours de cuisson.- En fin de cuisson.	→ La température de consigne de votre choix est atteinte.→ Votre cuisson programmée est terminée.

Attention - Les répara

- Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Les réparations non effectuées dans les règles peuvent être source de dangers pour l'utilisateur.

Conseil Dans tous

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service après-vente.

7 / EN CAS D'ANOMALIES DE FONCTIONNEMENTFR

Attention - Débranche

- Débranchez votre four avant toute intervention sur l'ampoule pour éviter tout risque de choc électrique et laissez refroidir si besoin l'appareil.

Conseil Pour dévi

Pour dévisser le hublot et l'ampoule, utilisez un gant de caoutchouc qui facilitera le démontage.

• CHANGEMENT DE L'AMPOULE

L'ampoule se situe au plafond de la cavité de votre four.

a) Débranchez le four.
b) Dévissez le hublot (fig.1).
c) Dévissez l'ampoule dans le même sens.

Caractéristiques de l'ampoule :

• 15 W
• 220-240 V \~
• 300°C
• culot E 14

d) Changez l'ampoule puis remontez le hublot et rebranchez votre four.

Ampoule Dévissez Hublot fig.1

8 / SERVICE APRES-VENTE

FR

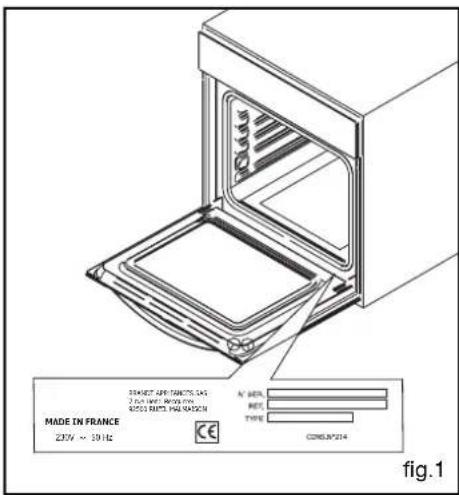

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).

MADE IN FRANCE 2376 x 19 Hz STRAWB PARANTES LAG 2.5 GHz METER RASS REYES PADIATION N° BER REF. TYPE CONSIN®214 fig.1

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta-chées certifiées d'origine.

99645571 04/08
