L81 USB - Equipement DJ LENCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à courroie
Marque	Lenco
Modèle	L81 USB
Catégorie	Équipement DJ
Dimensions (L x P x H)	449 x 370 x 145 mm
Poids	4 kg
Alimentation	CA 115-230 V, 60/50 Hz (sélectionnable)
Consommation électrique	5,5 W
Méthode d'entraînement	Courroie
Vitesses de rotation	33 1/3, 45, 78 tpm
Type de bras de lecture	Bras en S avec équilibrage statique
Cellule fournie	Audio-Technica AT-3600L (jaune)
Force d'appui suggérée	3,5 ± 0,5 g
Sorties audio	RCA (G/D) avec sélecteur Phono/Line
Connectivité	USB (type B), port USB hôte, lecteur carte SD
Fonctions	Enregistrement direct sur USB/SD, lecture USB/SD, sens de rotation réversible, lumière cible, anti-patinage ajustable
Logiciel inclus	Audacity (freeware, compatible Windows et Mac OS X)
Accessoires fournis	Adaptateur 45 tpm, tapis de plateau, câble USB, cordon d'alimentation
Entretien	Nettoyer avec un chiffon sec ; ne pas obstruer les ouvertures
Consignes de sécurité	Ne pas ouvrir le boîtier ; débrancher en cas d'orage ; confier les réparations à un professionnel qualifié
Réparabilité	Aucune pièce réparable par l'utilisateur ; contrepoids et cellule remplaçables

FOIRE AUX QUESTIONS - L81 USB LENCO

Comment enregistrer un vinyle sur une clé USB ?

Placez le bras du disque sur le vinyle. Assurez-vous que le voyant PH est allumé (appuyez sur Audio Select si nécessaire). Appuyez sur REC START/STOP puis sur REC GO. Pour arrêter l'enregistrement, appuyez longuement sur REC START/STOP jusqu'à ce que le voyant s'éteigne. Utilisez REC VOL pour régler le niveau.

Pourquoi le son est-il parasité ?

Vérifiez que la platine est connectée à une entrée haut niveau de votre amplificateur (CD, AUX, etc.), pas à une entrée Phono. Nettoyez le stylet et le disque. Assurez-vous que le fil de terre est bien connecté. Vérifiez le réglage du contrepoids et de l'anti-patinage.

Comment régler le contrepoids ?

Faites glisser le contrepoids sur l'arrière du bras pour équilibrer le bras horizontalement (bras parallèle au plateau, pointe du stylet libre). Tournez ensuite le contrepoids pour afficher la force d'appui recommandée (généralement 3,5 g sur la bague graduée).

Comment utiliser Audacity pour enregistrer depuis la platine ?

Branchez la platine à l'ordinateur via USB. Ouvrez Audacity, allez dans Édition > Préférences > Périphériques audio. Sélectionnez USB AUDIO CODEC en périphérique d'enregistrement et 2 canaux (stéréo). Lancez la lecture du disque, puis cliquez sur le bouton rouge Enregistrer dans Audacity. Arrêtez l'enregistrement avec le bouton jaune Arrêt.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous que l'interrupteur ON/OFF à l'arrière est en position ON. Si le problème persiste, contactez un professionnel qualifié car l'appareil ne contient aucune pièce réparable par l'utilisateur.

Puis-je graver un CD directement depuis Audacity ?

Non, Audacity ne permet pas de graver des CD. Utilisez un logiciel de gravure indépendant (comme iTunes, Windows Media Player, etc.) après avoir exporté votre enregistrement au format WAV ou MP3.

Comment lire des disques 78 tours ?

Appuyez simultanément sur les touches 33 et 45 pour sélectionner la vitesse 78 tpm. Le voyant correspondant s'allume. Utilisez l'adaptateur 45 tpm si nécessaire pour les disques à large orifice central.

Comment installer une nouvelle cellule ?

Retirez l'ancienne cellule de la coquille. Connectez les fils selon le code couleur : blanc (L+), bleu (L-), rouge (R+), vert (R-). Fixez la nouvelle cellule dans la coquille, puis installez la coquille sur le bras et serrez l'écrou de verrouillage. Réglez le contrepoids et l'anti-patinage en conséquence.

Que faire si la clé USB n'est pas reconnue ?

Vérifiez que le système de fichiers est en FAT16 ou FAT32. La clé ne doit pas être protégée en écriture. Reformatez-la si nécessaire. Essayez une autre clé USB (certaines peuvent être incompatibles).

Comment nettoyer le stylet ?

Utilisez une brosse anti-statique douce ou un gel nettoyant spécial pour stylet. Brosser délicatement de l'arrière vers l'avant. Évitez tout contact avec les doigts. Un stylet sale peut causer des sauts et une usure prématurée des disques.

MODE D'EMPLOI L81 USB LENCO

Manuel d'utilisation

L-81 USB

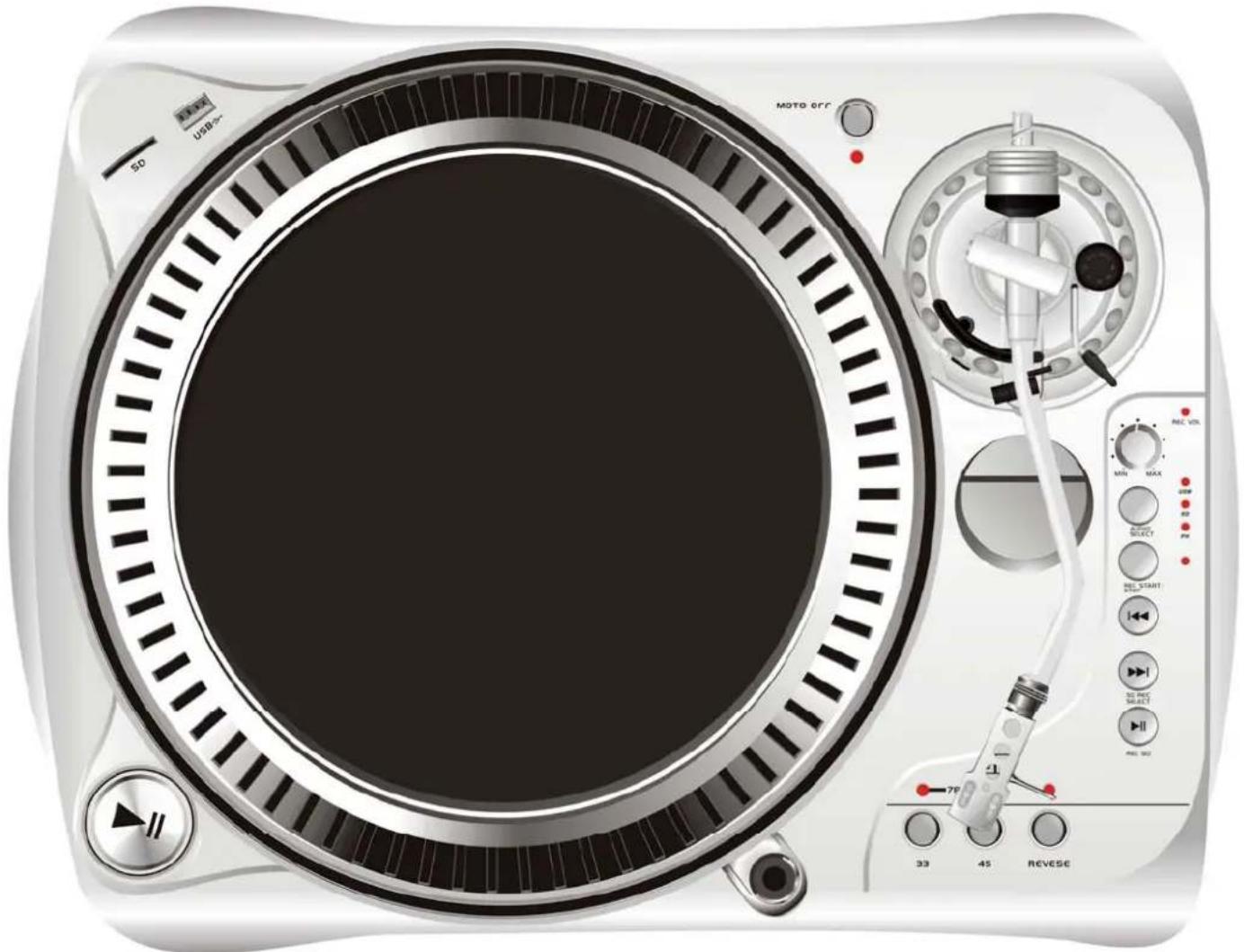

Platine avec courroie d'entrainement et enregistrement direct

Instructions de sécurité

• Lisez ces instructions.
• Conservez ces instructions.
• Observez tous les avertissements.
• Suivez ces instructions.
• N'utilisez pas cet appareil près de points d'eau.

- Essuyez l'appareil uniquement avec un tissu sec.

- Les ouvertures ne doivent pas être obstruées. Installez l'unité conformément aux instructions du fabricant.

- Le produit doit être placé loin des sources de chaleur telles que des radiateurs, fours, ou autres produits (amplificateurs inclus) produisant de la chaleur.

- Ne désassemblez pas le dispositif de sécurité de la fiche polarisée. Une fiche de mise à la terre possède une troisième broche. Cette troisième broche permet votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour le remplacement de la prise de courant obsolète.

- Les cordons électriques doivent être disposés de manière à ce que l'on ne marche pas dessus, notamment au niveau des fiches, prises de courant, et aux points de sortie de l'appareil.

- Utilisez seulement les pièces/accessoires du fabricant.

- N'utilisez qu'un pied, trépied ou support recommandé par le fabricant ou vendu avec l'appareil. Les arrêts brutaux, la force excessive ou les surfaces inégales peuvent provoquer la chute de l'appareil et de son support

- Débranchez l'unité lors d'orages et de longues périodes de non-utilisation.

- Confiez l'entretien de l'appareil à du personnel qualifié. Une réparation est nécessaire lorsque l'unité est endommagée, lorsque le cordon ou la fiche d'alimentation est endommagé, si un liquide a été renversé ou si un objet est tombé dans l'appareil, si l'appareil a été exposé à l'eau ou à la pluie, si l'appareil ne fonctionne pas normalement ou a subi une chute.

- Le cordon d'alimentation permet de mettre l'unité hors tension, celui-ci doit donc rester facilement accessible.

POUR EVITER TOUT RISQUE D'ELECTROCUTION, NE PAS OUVRIR LE BOITIER DE L'UNITE NI DEMONTER LE PANNEAU ARRIERE.

L'UNITE NE POSSEDE AUCUN ELEMENT REPARABLE PAR L'UTILISATEUR. LAISSER TOUTE REPARATION A UN PROFESSIONNEL QUALIFIE.

L'éclair en pointe de flèche a pour but d'informer l'utilisateur de la présence d'une dangereuse tension non isolée à l'intérieur de l'unité, d'une magnitude suffisante pour constituer un risque d'électrocution.

Le point d'exclamation a pour but d'alerter l'utilisateur de la présence d'importantes instructions d'utilisation et d'entretien à observer.

ATTENTION

Afin de prévenir toute électrocution, n'utilisez pas cette fiche polarisée avec une rallonge, multiprise ou autre connecteur à moins que les lames puissent être entièrement insérées.

Description

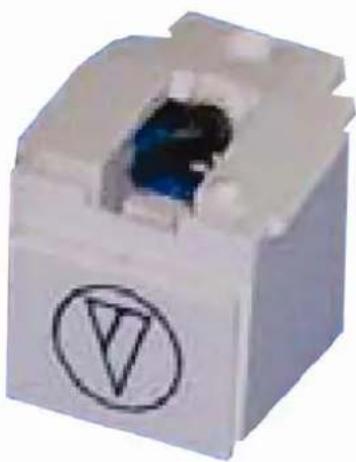

Spécifications du feutre

Marque	Audio-Technica
Modèle	AT-3600L
Coloris	Jaune
Force de feutre suggérée	3.5±0.5gr
Impédance de charge :	47KΩ
Capacité de charge	100Pf
Résistance CC	410Ω±20%

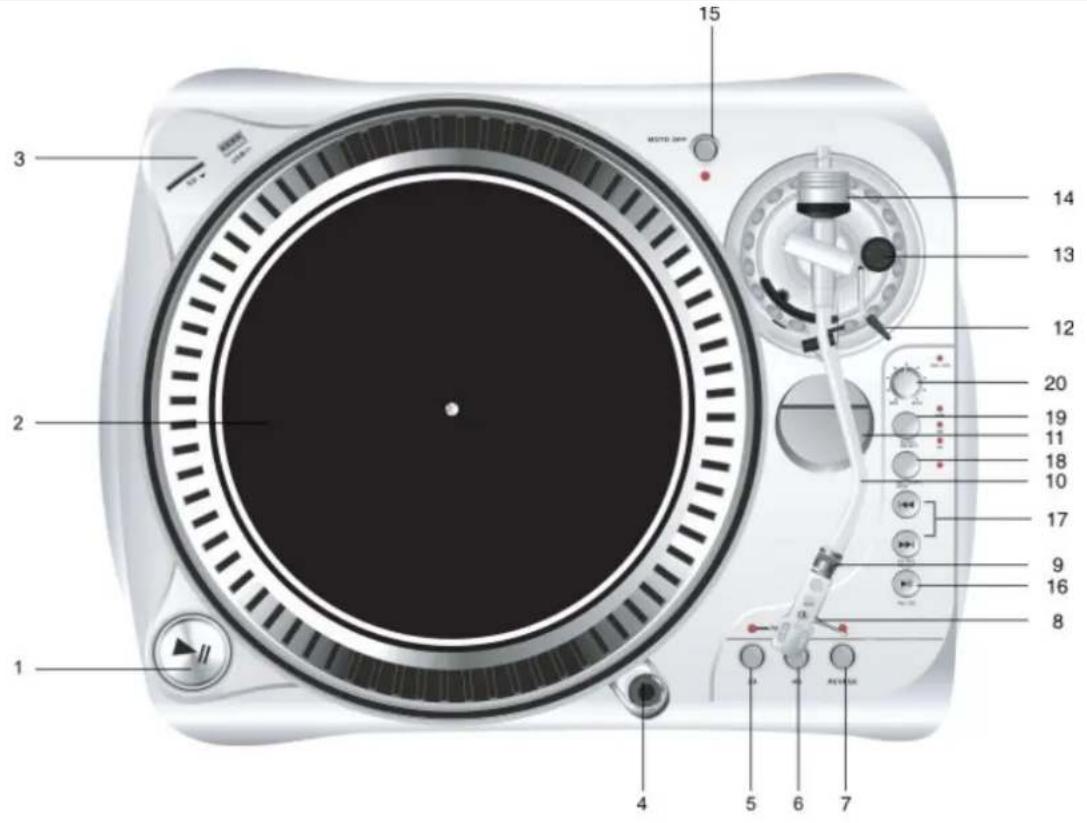

Description

1- Touches Start/stop levier du bras de lecture

Appuyez sur cette touche pour lancer/arrêter la rotation du plateau.

2- Plateau

Le plateau est équipé d'un tapis. Ceci aide à la manipulation de l'enregistrement et évite les rayures.

3- Connecteur USB et emplacement pour carte mémoire SD

Raccordez un disque amovible USB /carte mémoire SD, le témoin lumineux s'allume en cours de lecture.

4- Lumière cible

Insérez la lumière cible dans le plateau, celle-ci s'allume.

5- Touches de sélection de la vitesse 33 tpm

Permet de sélectionner une vitesse.

Appuyez sur la touche "33" pour sélectionner la vitesse 33 tpm.

6- Touches de sélection de la vitesse 45,78 tpm

Appuyez sur la touche "45" pour sélectionner la vitesse 45 tpm.

Appuyez simultanément sur la touche "33" et "45" pour sélectionner la vitesse 78 tpm.

7- Touche Reverse

Cette touche permet de modifier la direction de rotation du plateau.

8- Coquille

Installez la cartouche ici. Lorsque vous installez une cartouche, référez-vous aux instructions d'installation fournies par le fabricant de la cartouche. Durant l'installation, replacez le protecteur du feutre afin de prévenir tout dommage de l'embout du feutre.

Raccordez les fils de la manière suivante :

Blanc (L+) Canal gauche +

Bleu (L -) Canal gauche –

Rouge (R+)

Vert (R-)

Canal droit +

Canal droit –

9- Ecrou de verrouillage de la coquille

Fixez la coquille en l'insérant sur le bout du bras de lecture puis tournez l'écrou de serrage dans le sens des aiguilles d'une montre.

Ce bras de lecture est entièrement manuel. Pour démarrer la lecture, placez délicatement le feutre sur le disque en utilisant un support pour la coquille OU utilisez le levier du bras de lecture (voir 12).

11- Adaptateur 45 tpm

Placez-le sur l'axe de rotation central pour lire des disques de 7" avec un orifice large.

12- Levier du bras de lecture

Permet de contrôler le mouvement vertical du bras de lecture.

13- Commande anti patinage

Le frottement entre le diamant de lecture et le sillon du disque génère une force qui a tendance à tirer le bras de lecture vers l'intérieur en direction de l'étiquette du disque. Les fabricants de cartouches règlent généralement cela en usine.

Description

14- Contrepoids

Le réglage du contrepoids crée une force d'appui du feutre sur le disque. Réglez celui-ci en faisant glisser le contrepoids sur la partie arrière du bras de lecture. Tournez-le légèrement pour le visser sur l'axe arrière du bras de lecture. Réglage du contrepoids : permet de ramener le niveau du bras de lecture au niveau 0. Lorsque le contrepoids et défini au niveau 0 (voir la règle). Tournez le contrepoids jusqu'à ce que celui-ci indique la force en grammes. La correcte force d'appui est indiquée dans les spécifications du feutre.

15- Touche Arrêt moteur

Appuyez sur cette touche pour désactiver le moteur, le témoin s'allume. Appuyez à nouveau sur cette touche pour désactiver la fonction.

16– Lire et mettre en pause la lecture de la musique stockée sur le disque amovible USB et la carte mémoire SD, démarrer l'enregistrement

Chaque pression de cette touche permet de changer PLAY/PAUSE durant la lecture d'un périphérique source USB ou SD. De plus, cette touche permet de démarrer et de mettre en pause l'enregistrement du vinyle vers une carte mémoire SD/disque amovible USB une fois le bras de lecture positionné (voir 18).

Pour pouvoir enregistrer sur la carte SD ( uniquement si une clé USB est également connecté)

1) appuyez sur REC START/STOP
2) appuyez SD REC SELECT
3) appuyez REC GO
4) Arrêt de l'enregistrement : appuyer sur REC START/STOP jusqu'à ce que la lampe témoin soit éteinte.
Durant l'enregistrement, utiliser REC VOL pour régler le volume
Pour enregistrer sur USB
5) Appuyer sur REC START/STOP
6) Appuyer sur REC GO
7) Arrêt de l'enregistrement : appuyer sur REC START/STOP jusqu'à ce que la lampe témoin soit éteinte. Durant l'enregistrement, utiliser REC VOL pour régler le volume

17- Touche Skip (+/-)

Appuyez sur cette touche pour sélectionner une piste du disque amovible USB/carte mémoire SD.

18- Touche Démarrage et pause de l'enregistrement

Cette touche permet de (dés)activer la fonction Enregistrement. Pour enregistrer un vinyle, le témoin lumineux près de cette touche doit être allumé

19- Audio select

Cette touche permet de sélectionner une source audio. Pour enregistrer/écouter un vinyle, le témoin lumineux "PH" doit être allumé.

20- Commande Volume d'enregistrement

Permet de régler le volume d'enregistrement.

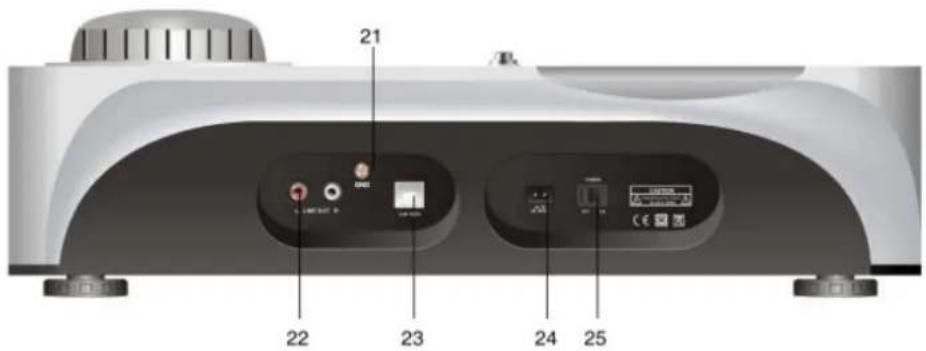

21– Terre

22- Connecteur de sortie G & D

Ces connecteurs standards sont de type analogique (connecteurs RCA) et peuvent être raccordés à un microphone ou un connecteur Line in de tout Mixeur DJ en utilisant le sélecteur phone/line.

23- Connecteur USB

Cordon USB (la limite du cordon USB est de 3 m).

24- Connecteur d'alimentation

Permet de raccorder l'unité à une prise de courant via le cordon d'alimentation fourni.

25- Commutateur d'alimentation ON/OFF

Permet de mettre en marche/éteindre la platine.

Spécifications

Moteur : Moteur DC

Méthode d'entraînement : Courroie d'entraînement

Durée de démarrage et d'arrêt : Moins d'une sec

Réglage de la vitesse : 33 ^1/3 , 45, 78 tpm

Type de bras de lecture : Bras de lecture en S avec équilibrage statique

Interface ; compatible USB 1.1, Windows XP et MAC OS X

Alimentation : CA 115/230 V,

Tension unique : CA 100 V,

CA 120 V,

CA 127 V,

CA 220 V,

CA 240 V,

CA 220 V,

CA 2

Singapour)

Dimensions : 449 x 370 x 145 mm

Consommation d'énergie : 5,5 Watts

Poids : 4 Kgs

60/50 Hz, sélectionnable par l'utilisateur

50/60 Hz (Japon)

60 Hz (Etats-Unis et Canada)

60 Hz (Mexico)

50 Hz (Chili et Argentine)

60 Hz (Australie)

60 Hz (Philippines et Corée)

30 V, 50 Hz (Europe, Royaume uni, Nouvelle Zélande, Afrique du sud et

Présentation du logiciel Audacity

Audacity est un freeware, utilisé sous licence par GNU General Public License (GPL). Pour davantage d'informations ainsi que le code source, visitez l'adresse http://audacity.sourceforge.net/

Remarque : assurez-vous d'avoir installé le logiciel avant de démarrer.

Configuration de votre ordinateur pour Audacity

1. Raccordez une source d'entrée à l'unité
2. Raccordez le câble USB à votre ordinateur
   3.Installez le logiciel d'enregistrement Audacity
3. Ouvrez le logiciel Audacity

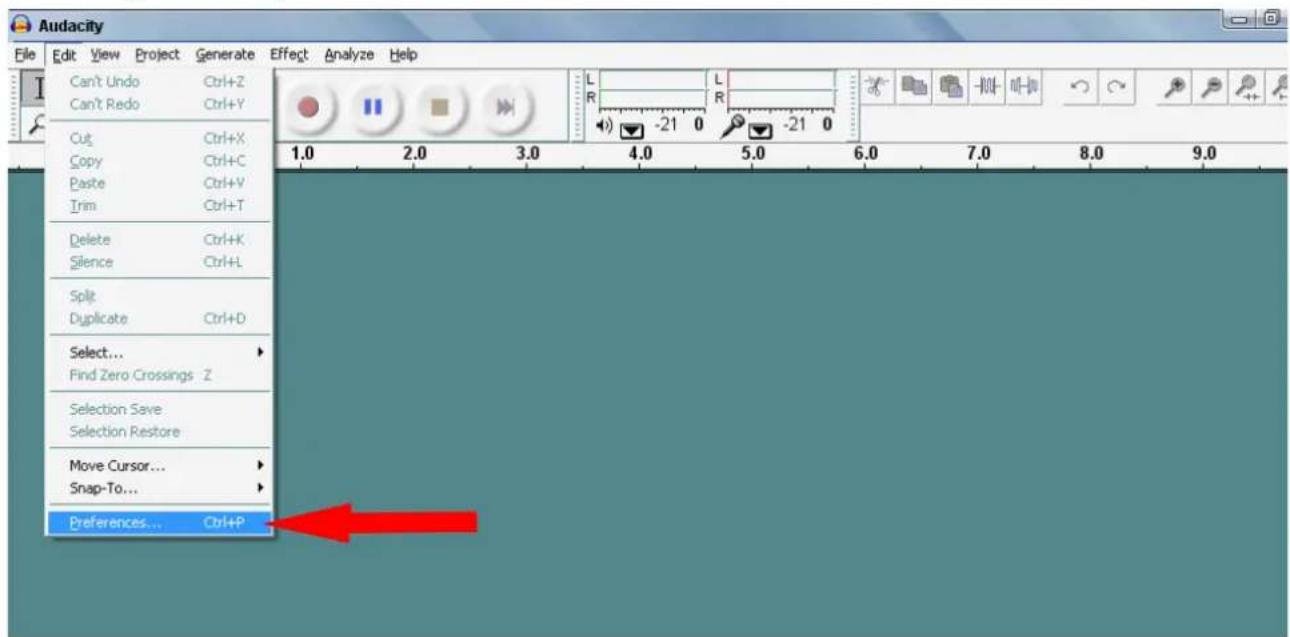

4. Dans l'onglet Modifier, sélectionnez Préférences

1. Sélectionnez l'onglet E/S audio sur la partie supérieure gauche

2. Sous Lecture, Périphérique, sélectionnez votre carte son interne

3. Sous Enregistrement, Périphérique, sélectionnez USB AUDIO CODEC
4. Sous Enregistrement, Canaux, sélectionnez 2 (stéréo)
5. Cochez la case Lire les autres pistes lors de l'enregistrement de la nouvelle piste
   • Cochez la case Lecture avec le logiciel

Présentation du logiciel Audacity

Enregistrement d'albums sous Audacity

1. Sauvegarder un projet

• Audacity écrit tous les fichiers audio enregistrés et modifiés dans le répertoire projefcftname _data, qui se trouve au même emplacement de sauvegarde que le projet
• Ainsi, sélectionnez Sauvegarder le projet sous depuis l'onglet Fichier de Audacity puis sélectionnez un emplacement et un nom de fichier pour votre projet
• Veuillez noter que lorsque vous démarrez Audacity, seule l'option du menu "Sauvegarder sous..." est disponible.

Audacity

File Edit View Project Generate Effec

2. Comment enregistrer

- Configurez votre platine USB pour lire la musique ou l'album que vous souhaitez enregistrer

• Cliquez sur le bouton bleu Pause pour mettre l'enregistrement en pause.

- Baissez le bras de lecture sur la platine USB, l'album et la piste que vous souhaitez enregistrer.

- Cliquez sur le bouton bleu Pause pour mettre l'enregistrement en pause. Appuyez à nouveau sur ce bouton pour continuer.

• Cliquez sur le bouton jaune Arrêt.

Voilà. Vous pouvez désormais vous amuser avec votre enregistrement et explorer les capacités d'édition d'Audacity.

Gardez à l'esprit que vous pouvez utiliser la fonction Annuler sans limite tant que le projet sera ouvert.

Remarque : les CD ne peuvent être directement gravés depuis Audacity. Un logiciel de gravure indépendant est requis.

FAQ : Logiciel :

F: impossible d'écouter une musique tout en enregistrant

A: veuillez activer "Lecture avec le logiciel" dans audacity tel qu'indiqué dans IM. vérifiez la source d'enregistrement (codec audio USB) tel qu'indiqué dans IM vérifiez le réglage du volume sur votre ordinateur

F: impossible de stocker des musiques MP3

A: veuillez télécharger la librairie LAME MP3-Codec depuis Internet

F: impossible d'enregistrer

A: le lecteur doit tout d'abord être raccordé à l'ordinateur, lancez ensuite AUDACITY.

F: impossible d'enregistrer en mode MONO

A: Ceci se produit couramment sous VISTA. Veuillez sélectionner la source d'enregistrement dans les paramètres Windows, "stéréo" et non "mono" ou "microphone"

Lecteur :

F: le son comporte des parasites

A: veuillez vous assurer que ce lecteur est connecté à une entrée haut niveau de votre amplificateur. Les entrées de haut niveau sont : CD, AUX, CASSETTE. Le connecteur d'entrée PHONE n'est pas adapté. Le lecteur possède un amplificateur intégré.

Nettoyez le stylet et le vinyle

Vérifiez la masse du contrepoids

Vérifiez le paramètre d'anti patinage

F: impossible de coder directement

A: Le disque amovible USB/carte mémoire SD est protégé en écriture

Vérifiez le système de fichiers (FAT16)

F: des musiques directement codées sont enregistrées survivées

A: vérifiez le niveau d'enregistrement, voir la section 20 de IM

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques.

Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.

(Directive de l'équipement électronique et des déchets électriques).
