Caractéristiques Techniques	Détails
Type de produit	Haut-parleur
Puissance de sortie	15 W
Fréquence de réponse	20 Hz - 20 kHz
Impédance	4 Ohms
Connectivité	Bluetooth, AUX, USB
Dimensions	Dimensions compactes pour un transport facile
Poids	Léger, idéal pour les déplacements
Utilisation recommandée	Idéal pour les fêtes, les événements en extérieur, et l'écoute personnelle
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Réparation	Consulter un professionnel pour les réparations internes
Sécurité	Ne pas exposer à l'eau, éviter les chocs violents
Informations générales	Vérifier la compatibilité avec vos appareils avant l'achat

FOIRE AUX QUESTIONS - VDSPRO15 HQ Power

Comment connecter mon HQ Power VDSPRO15 à une source audio ?

Pour connecter votre haut-parleur HQ Power VDSPRO15 à une source audio, utilisez le câble audio approprié (RCA ou jack) et branchez-le aux entrées situées à l'arrière de l'appareil. Assurez-vous que le haut-parleur est allumé et que le volume est réglé à un niveau approprié.

Que faire si le son est de mauvaise qualité ?

Si vous rencontrez des problèmes de qualité sonore, vérifiez les connexions pour vous assurer qu'elles sont bien établies. Essayez également de régler les paramètres d'égalisation sur votre source audio ou de tester avec une autre source pour identifier si le problème vient du haut-parleur ou de la source.

Le haut-parleur ne s'allume pas, que faire ?

Si votre HQ Power VDSPRO15 ne s'allume pas, vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez avec une autre prise si nécessaire. Si le problème persiste, il se peut qu'il y ait un dysfonctionnement interne.

Comment ajuster le volume du haut-parleur ?

Le volume du HQ Power VDSPRO15 peut être ajusté à l'aide du bouton de volume situé sur le panneau avant ou via le contrôle à distance si celui-ci est inclus. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Est-il possible de connecter plusieurs haut-parleurs ensemble ?

Oui, vous pouvez connecter plusieurs haut-parleurs HQ Power VDSPRO15 ensemble en utilisant des connexions en série ou en parallèle, selon les spécifications de votre amplificateur. Assurez-vous de ne pas dépasser la capacité de charge de l'amplificateur.

Pourquoi le haut-parleur s'éteint-il tout seul ?

Si votre haut-parleur s'éteint tout seul, cela peut être dû à une protection contre la surchauffe ou à une surcharge. Assurez-vous que le haut-parleur n'est pas obstrué et qu'il dispose d'une ventilation adéquate. Vérifiez également que la puissance de l'amplificateur est adaptée aux spécifications du haut-parleur.

Les basses sont trop faibles, que puis-je faire ?

Pour améliorer les basses, vérifiez si le bouton de réglage des basses sur le haut-parleur est bien ajusté. Vous pouvez également essayer de placer le haut-parleur près d'un mur ou dans un coin pour renforcer les basses.

Comment nettoyer mon haut-parleur HQ Power VDSPRO15 ?

Pour nettoyer votre haut-parleur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le matériau.

MODE D'EMPLOI VDSPRO15 HQ Power

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement.

Ne pas éliminer un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Si vous avez des questions, contactez les autorités locales pour élimination.

Nous vous remercions de votre achat! Lisez la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur.

2. Prescriptions de sécurité

• Protégez l'appareil contre la pluie et l'humidité.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Confiez l'installation et l'entretien à un personnel qualifié.
• Les dommages occasionnés par des modifications à l'appareil par le client ne tombent pas sous la garantie.
• Gardez Your VDSPRO15 hors de la portée de personnes non qualifiées et de jeunes enfants.

3. Étiquettes de sécurité

Respectez les prescriptions sur les étiquettes de sécurité :

Lisez la notice attentivement avant d'utiliser l'appareil. Seules les personnes autorisées peuvent l'opérer.

La connexion au réseau et l'entretien seront effectués par un technicien qualifié. Faites attention à la haute tension sur la connexion à visser. Désactivez l'amplificateur avant de connecter l'appareil.

Risque de perte de l'ouie. Mettez un casque.

4. Directives générales

• Remarque importante : l'usage d'une installation d'amplification dans un lieu public ou sur des terrains industriels fait l'objet de prescriptions de sécurité bien particulières. Contactez les autorités compétentes pour plus amples renseignements.
• Évitez de secouer l'appareil et traitez celui-ci avec circonspection pendant l'installation et l'opération.
• Choisissez un endroit où l'appareil est protégé contre la poussière, l'humidité et des températures extrêmes, humidité ou poussières. Ne laissez pas traîner les câbles pour assurer la vente sécurité et celle d'autrui.
• N'utilisez cet appareil que lors d'une température ambiante comprise entre -5°C et +45°C. N'exposez pas l'appareil aux rayons directs du soleil (lors d'un transport dans un véhicule fermé) et appareils chauffants. L'humidité relative ne doit pas dépasser 50%.
• Familiarisez-vous avec le fonctionnement de l'appareil avant de l'utiliser. Ne permettez pas aux personnes non qualifiées d'opérer cet appareil. La plupart des dégâts sont causés par un usage non professionnel. Essuyez l'appareil avec un chiffon humide non pelucheux. Evitez l'usage d'alcool et de solvants.
• Transportez l'appareil dans son emballage original.
• Le retrait ou la détérioration du code-barres sur l'appareil annulera la garantie.
• Toute modification de l'enceinte est interdite pour des raisons de sécurité.
• Une utilisation autrement que décrite dans cette notice peut causer des dommages et annulera la garantie. Par ailleurs, chaque autre utilisation est liée à des dangers comme p. ex. les courts-circuits, incendie, électrochocs, perte de l'ouïe etc.
• Cette notice décrit la VDSPRO15. Les illustrations et les caractéristiques d'autres modèles sont comparables.

5. Prescriptions légales

• L'usage de systèmes d'amplification peut s'accompagner de niveaux sonores très élevés capables d'occasionner une perte de l'ouie permanente. Les prescriptions légales pour l'usage d'un tel système varient selon le pays. L'utilisateur est responsable de respecter les prescriptions applicables dans son pays.
• Tenez à l'œil le niveau de pression sonore (SPL) lors de l'usage d'un système d'amplification dans les discothèques, pendant des concerts etc. Faites attention de ne pas dépasser les limites légales.
• Une perte de l'ouïe à cause d'un niveau sonore trop élevé peut être considérée comme dommage corporel et peut donner lieu à des poursuites judiciaires.
• Remarquez que l'organisateur est responsable du respect du niveau sonore maximal.

6. Information concernant la perte d'audition

• De plus en plus de jeunes souffrent de perte d'audition de 25dB ou plus induite par l'écoute d'une musique trop forte. Chaque personne opérant un système d'amplificateurs n'est pas sans savoir le niveau de pression sonore auquel il est exposé. Dans une discothèque, le niveau moyen est de 75dB à 105dB. Un concert de musique rock peut engendrer un niveau de pression sonore atteignant 95dB, voire 115dB. Des créations individuelles peuvent dépasser le seuil de douleur de 130dB. Ce niveau est typique pour p. ex. les tronçonneuses.

Échelle des décibels

10dB - Battement de cœur 25dB - Conversation à voix basse 40dB - Maison moyenne 50dB - Trafic léger 60dB - Conversation normale 70dB - Aspirateur 80dB - Sonnerie de téléphone 90dB - Marteau-piqueur 100dB - Tondeuse à gazon 120dB - Musique forte dans une voiture 130dB - Seuil de douleur 140dB - Avion de chasse volant à une hauteur de 30m

• Il est important de savoir qu'une augmentation d'une valeur de 3dB double le niveau sonore. L'oreille ne perçoit un doublement du niveau sonore que lors d'une augmentation du niveau de pression sonore de 10dB. La perte d'audition ne dépend pas du niveau sonore mais du niveau de pression sonore. La surdité commence bien en dessous du seuil de douleur. Bien des gens pensent que l'on peut s'habituier au bruit. Rien n'est moins
• que ces personnes sont déjà sujettes à la surdité. Ces lésions rendent l'ouïe insensible aux fréquences qui constituent le niveau le plus élevé du son. L'accoutumance au bruit n'est autre que l'accoutumance à la surdité dans la vie de tous les jours. La surdité est irrécovable et ne peut être compensée que par des audioprothèses. En gros, la surdité se présente comme si on avait des boules Quiès dans les oreilles. Cette sensation s'atténue avec le temps. En revanche, la surdité est irrécovable.
• Pour relaxer l'ouïe, il suffit de ne pas s'exposer à un niveau de pression sonore dépassant les 70dB pendant un dé

AVERTISSEMENT : Protégez vos oreilles pour éviter toute perte de l'ouie !

A. Entréesseau

• Notre haut-parleur est pourvu de connexions haut-parleur verrouillables 4P. Tournez la fiche vers la droite pour la verrouiller. Déverrouillage : Tirez le bouton de déverrouillage, tournez vers la gauche et retirez la fiche.

BROCHE
1 + 2	+ +
1 - 2	- -

• Les câbles trop longs et trop fins influencent le facteur d'amortissement - et donc les basses - de façon négative. Un facteur d'amortissement de ± 50 permet de garantir une bonne qualité de son. Plus le câble est long, plus épais il doit être. Raccordez vos enceintes depuis les connexions des haut-parleurs.

B. Choisir les câbles appropriés

Assurez-vous que les câbles sont assez épais pour le système haut-parleur. Des câbles trop fins peuvent chauffer et occasionner une grande perte de puissance et de qualité. - Pour tous les systèmes haut-parleur jusqu'à 400W, nous vous conseillons d'utiliser un câble avec un diamètre de 2.5mm² ; utilisez un câble de 4mm² à partir de 400W. - Le haut facteur d'amortissement de votre amplificateur assure une reproduction sonore claire. Les câbles trop longs et trop fins influencent le facteur d'amortissement - et donc les basses - de façon négative. Un facteur d'amortissement de ±50 permet de garantir une bonne qualité de son. Plus le câble est long, plus épais il doit être. - Un facteur d'amortissement de 200 est réduit jusqu'à 47 (8 ohms) si votre câble haut-parleur Ø 2.5mm² mesure 10m. La perte de puissance est de 1.63% à 8 ohms, avec 4 ohms la perte est 3.25% et avec 2 ohms la perte est de 6.5%. - La longueur max. du câble est 30m!

C. installation des câbles du haut-parleur

• Connectez le câble du premier système haut-parleur aux sorties haut-parleur CH-1 et CH-2 de l'amplificateur. Le signal sera envoyé vers les systèmes haut-parleur individuels.
• Evitez d'endommager les câbles et traitez-les avec précaution. Fixez les câbles avec un ruban adhésif de sorte que personne ne puisse trébucher sur les câbles.
• Employez des câbles du même type et de la même longueur.
• Évitez les boucles dans vos câbles. Tenez les câbles de l'appareil à l'écart de fils électriques (ne les mettez pas le long de câbles électriques).
• Ne placez aucun objet lourd (comme un système haut-parleur) sur les câbles.
• Enroulez vos câbles autour du coude.

8. Installation des haut-parleurs

• Installez les haut-parleurs sur une surface solide, plane, antidérapante sans vibrations et à l'abri du feu.
• Il est conseillé d'installer les enceintes hors de portée de personnes pour éviter les endommagements et les risques d'incendie.

Assurez-vous que la construction soit capable de porter 5 x le poids de l'appareil (VDSPRO15 : 37.5kg - charge ponctuelle : 190kg). - Placez les enceintes devant les microphones pour éviter les effets Larsen désagréables. - Installez les enceintes de manière à ce qu'elles projettent le son au-dessus du public. Un système complet d'enceintes sera placé à hauteur des yeux (voir « Prescriptions légales »). - Installez les enceintes à min. 3m du premier rang du public.

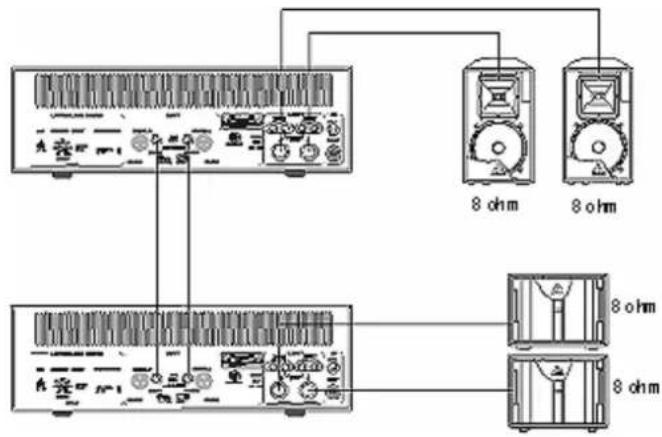

9. Connexion du système

2 x enceintes 2 voies ou large bande + 2 x enceintes d'infra-graves 18".

10. Nettoyage et entretien

1. Serrez les écrous et les vis et vérifie qu'ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être déformés, adaptés ou bricolés p. ex. pas de trous additionnels dans un support, ne pas déplacer les connexions...
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir l'appareil.
5. Débranchez l'appareil avant de le nettoyer.
6. Essuyez l'appareil régulièrement avec un chiffon humide non pelucheux. Évitez l'usage d'alcool et de solvants.
7. Il n'y a aucune pièce maintenable par l'utilisateur.
8. Commandez des pièces de rechange eventuelles chez votre revendeur.

Haut-parleur de graves 15", saladier en aluminium moulé, membrane en fibre de cellulose

Haut-parleur de graves bobine de 75mm, membrane en titane

Puissance à l'entrée 450W rms (continu), 900W

Connexion d'entrée Neutrik

Speakon 4 pôles, référence NL4FX

Puissance acoustique SPL max. 127dB

Dimensions 480× 790× 440mm

Poids

37.5kg

Voir la dernière page de cette notice pour la table de la puissance SPL vs la fréquence.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
