MODE D'EMPLOI SBM 182A V HOTPOINT-ARISTON
Sistema de enfiambre
Sistema de enfiambre
PURE WIND/PURE WIND PLUS
Mise en place et raccordement
Reversibilité des portes
Description de l'appareil, 23
Vue d'ensemble
Accessoires, 24
Mise en marche et utilisation, 25-26
Mise en service de l'appareil
Réglage de la température
Système de refroidissement
Pour profiter à plein de votre réfrigérateur
Pour profiter à plein de votre congélateur
Entretien et soins, 27
Mise hors tension
Nettoyage de l'appareil
Contre la formation de moissssures et de mauvaises odeurs
Dégivrage de l'appareil
Remplacement de I'ampoule d'éclairage
Precautions et conseils, 28
Sécurité générale
Mise au rebut
Economies et respect de l'environnement
Anomalies et remèdes, 29
Assistance, 30
! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.
Mise en place et raccordement
Mise en place
- Placez l'appareil dans une piece bien aérée et non humide.
- Ne bouchez pas les grilles d'airation arrirée : le compresseur et le condensateur produit de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
- Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les cots et les meubles/parois laterales.
- Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisineille electrique).
- Pour maintainir une distance optimale entre le produit et la paroi arrêté, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.
Mise à niveau
- Installez l'appareil sur un sol plat et rigide.
- Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.
Raccordement electrique
Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigérateur en bas à gauche (ex. 150 W);
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, place en bas à gauche (ex.220-240 V);
- la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites replacer la fiche par un technicien/agree (voir Assistance); n'utilisez ni rallonges ni prises multiples.
!Après installation de l'appareil,le cable electrique et la prise de courant doivent etre facilement accessibles.
!Le cable ne doit etre ni plie ni excessivement ecrasé.
! Il doit être contrôle prériodiquement et ne peut être remplaceé que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.
Réversibilité des portes
Vue d'ensemble
Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés doivent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouvez dans les pages suivantes la description des objets plus complexes.
Leur nombre et/ou leur emplacement peut varier.
* N'existe que sur certains modèles.
CLAYETTES: pleines ou grillagées.
Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de recipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.
Indicateur de TEMPERATURE: pour repérer la zone la plus froide à l'intérieur du réfrigerateur.
- Contrcler que I'indicateur affiche bien OK (voir figure).
- Si le message OK n'est pas affché, c'est que la température est trop élevé : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
- Contralr l'indicateur une nouvelle fois: si nécessaire, proceder à un nouveau réglage. Si de grossse quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.
Mise en service de l'appareil
! Avant demettre l'appareil en service, suivez bien les instructions sur I'installation (voir Installation).
! Avant de brancher votre apparéil, nettoyez bien les comportiments et les accessoires à l'eau tiède additionné de bicarbonate.
- Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage interieur s'allume.
- Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des alimentés dans le réfrigérateur.
Réglage de la température
Le réglage de la température à l'intérieur du compartmenté réfrigérateur est automatique en fonction de la position du bouton du thermostat.
1 = moins froid
MAX = plus froid
Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet apparéil loge sa "partie refroidissante" à l'intérieur de la paroi arrêté du compartment réfrigerateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compréseur est en marche ou à l'arrêt. Ne vous inquièez pas! Vote réfrigerateur fonctionne normalement.
Système de refroidissement

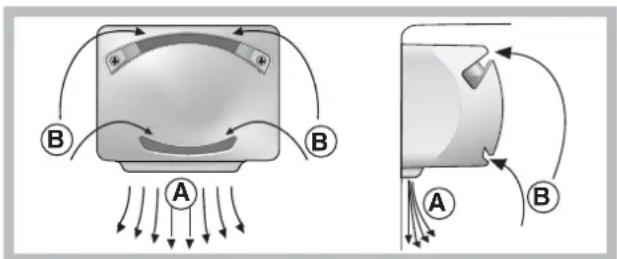

PURE WIND/PURE WIND PLUS*
On le reconnait à la présence d'un dispositif appliqué à la paroi dans le haut du compartment réfrigerateur (voir figure).
Wind Pure/PURE WIND PLUS qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétabir très rapidement la température à l'intérieur du réfrigerateur après chaque ouverture. L'air souffle (A) refroidit au contact de la paroi froide, tandis que l'air
plus chaud (B) est aspiéré (voir figure).
La paroi arrirée est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt.
Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevé, votre apparéil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera l'année).
Pour profiter à plein de votre réfrigérateur
- Pour régler la température, utilisez le bouton de REGLAGE DE LA TEMPERATURE (voir Description).
N'introduisez que des alimentes froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
- Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
- N'introduisez pas de recipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.
L'hygiène alimentaire
- ÀpRES achat, les alimentés doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait vehiculer des bactéries ou des saletés à l'intérieur du réfrigérateur.
- Protégez les alimentents (notamment ceux qui se détiennent rapidement et ceux qui dégagent une forte odeur) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d'odeurs particulières à l'intérieur du réfrigérateur.
- Rangez les alimentés de manière à ce que l'air puisse circuler librement entre eux.
- Veillez à ce que l'intérieur du réfrigerateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.
- Sortez les alimentés du réfrigérateur lors qu'ils dépassent leur durée limite de conservation.
- Pour une bonne conservation, les alimentés facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l'indicateur de température.
Pour profiter à plein de votre congélateur
- Ne recongelez pas des alimentes décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
- Les aliments frais à congefer ne doivent pas être placés au contact d'aliments déjà congeles; il faut les stocker dans le compartment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congelation ajustée.
- Ne stockez pas dans votre congelateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermetiquement, elles pourraient se briser.
- La quantité journalière maximale d'aliments pouvant être congelee est indiquée sur l'étiquette des caractéristiques, place dans le compartment réfrigerateur en bas à gauche (exemple: 4 Kg/24h).
- Pour gagner de la place à l'intérieur du compartment congestion, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si vous appeareil en est équipé) et stocker vos alimentés directement sur les plaques evaporantes.
! Evitez d'ouvoir la porte pendant la phase de congélation.
! En cas de coupure de courant ou de panne, n'ouvre pas la porte du congelateur: les produits surgelés et congelés se conservont ainsi sans problème pendant 9 - 14 heures environ.
! Si la température ambiente se maintain longuement audessous de 14°C , le compartment freezer n'arrive pas à atteindre les températures indispensablees à une longue conservation et la période de conservation sera par conséquent réduite.
PURE WIND PLUS*
Entretien des filtres
Introduire la pointe d'un petit tournevis a tete plate dans les fentes de la partie gauche de l'enveloppe des filtres (voir illustrations) pour les decrocher. Laver a intervalles réguliers (tous les 12-18 mois) les filtres à l'eau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser secher soigneusement avant de remettre les filtres en place. Si les filtres ne sont pas extractibles, ou s'il est particulièrement difficile de les démonter, contacter le service d'assistance technique.
Mise hors tension
Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur OFF (appareil éteint) pour éliminer tout contact électrique.
Nettoyage de l'appareil
- Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de bicarbonate de soude ou de savon neutre. N'utilise pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
- mettez tremper les accessoires amovibles dans de l'eau chaude additionné de savon ou de liquide vaisselle. Rincez-les et essuyez-les soignement.
- Le dos de l'appareil a tendance à s'empoussierer, pour eliminer la poussière avec delicatesse, après avoir eteint l'appareil et debranché la fiche, servez-vous d'un aspirateur montant un accessoire adequat et regle sur une puissance intermediaire.
- Cet apparéil est fabriqué dans des matérielles hygiéniques qui ne transmettent pas d'odeur. Pour sauvégarder cette caractéristique, veillez à bien emballer et couvir vos alimentés. Vous éviterez par la même occasion la formation de taches.
- Si vous doivent laisseriez apparaillé et éteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.
Dégivrage de l'appareil
! Conformez-vous aux instructions suivantes.
Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigerant.
Dégivrage du compartmenté réfrigérateur
Le réfrigerateur est muni d'un système de dégivrage automatique: l'eau est acheminée vers la paroi arrêté par
un trou d'évacuation (voir figure) où la chaleur produit par le compresseur la fait evaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.
Dégivrage du compartmentingnégléateur
Si la couche de givre dépasse 5 mm,procédez à un dégivrage manuel:
- Amenez le bouton de REGLAGE DE LA TEMPERATURE sur OFF.
- Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
- Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartment congélateur des recipients d'eau tiège.
- Certains de nos apparèils sont équipés du
SYSTEME DRAIN pour acheminer l'eau vers l'extérieur: laissez l'eau s'écouler dans un récipient (voir figure).
-
Nettoyez et sechez soigneusement le compartment congélateur avant de rallumer l'appareil.
-
Avant da ranger vos alimentés dans le compartment congestionelateur, attendez environ 2 heures pour le rétablissement des conditions ideales de conservation des alimentés.
Remplacement de I'ampoule déclairage
Pour remplaçer l'ampoule d'éclairage du compartment réfrigerateur, débranchez la fiche de la prise de courant. Suivez les indications fournies cédssous.
Pour pouvoir remplaner l'ampoule, demontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à cette indiquée sur le couvercle de protection (10 W, 15 W ou 25 W).
! L'appareil a ete concu et fabriqu conformement aux normes internationales de securite. Ces conseils sont fournis pour des raisons de securite et doivent etre lus attentivement.
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;
-89/336/CEE du 03/05/89 (Compatible Electromagnétique) et modifications suivantes;
Sécurité générale
- Cet apparéil a été concu pour un usage familial, de type non professionnel.
- Cet apparéil qui sert à conserver et à conçeler des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
- Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
- Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
- Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
- Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez sur tout pas sur le cable.
- Avant d'effectuer toute opération de nettoyage ou d'entretien, débranche la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil eteint) pour éliminer tout contact électrique.
- En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil.
- Ne pas utiliser, à l'intérieur des compartments de conservation pour alimentés congeles, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommendé par le fabricant.
- Ne pas porter à la bouche des glaçons à peine sortis du congelateur.
- Ne permettez pas aux enfants de jouer avec l'appareil. Il ne faut enaucun cas qu'ils s'asseyent sur les tiroirs ou qu'ils s'accrochent à la porte.
- Les emballages ne sont pas des jouets pour enfants.
Mise au rebut
- Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
- La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jets dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.
Economies et respect de l'environnement
- Installlez votre apparéil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas pres de sources de chaleur.
- Pour introduire ou sortir les aliments, n'ouvre les portes de l'appareil que le temps strictement nécessaire.
Chaque ouverture de porte cause une considérable dépense d'énergie.
- Ne chargez pas trop votre apparéil:
pour une bonne conservation des alimentes, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
- N'introduisez pas d'aliments chauds: ces derniers font monter la température interieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
- Dégivrez l'appareil dés que de la glace se dépose (voir Entretien); une couche de glace trop épaissé gène considérablement la cession de froid aux alimentés et augmente la consommation d'électricité.
- Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).
Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.
F
Anomalies:
L'éclairage interieur ne s'allume pas.
Le réfrigérateur et le congélateur refroidissent peu.
Les alimentés gèlent à l'intérieur du réfrigérateur.
Le ventilateur PURE WIND/PURE WIND PLUS* ne tourne pas.
Le moteur est branché en permanence.
L'appareil est très bruyant.
La température est élevé à certains endroits de l'extérieur du réfrigérateur.
Formation de givre ou de gouttelettes d'eau sur la paroi arrière du compartmenté réfrigérateur.
Il y a de l'eau dans le fond du réfrigerateur.
-
La fiche n'est pas branchée dans la prise de courant ou pas assez enforcée pour qu'il y ait contact ou bien il y a une coupure de courant.
-
Les portes ne ferment pas bien ou les joints sont abimés.
- Ouverture trop fréquence des portes.
- La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
- Le réfrigerateur et le congelateur sont excessivement replis.
-
La température ambiente de travail du produit est inférieure à 14°C .
-
La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
- Les alimentés touchent à la paroi arrêté.
- Le système PURE WIND/PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétabir les conditions optimes dans le compartment réfrigerateur.
La portenest pas bien fermée ou trop souvent ouverte.
La température à l'extérieur est très élevé.
L'épaisseur du givre dépasse 2-3 mm (voir Entretien).
L'appareil n'a pas ete installe bien a plat (voir Installation).
- L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
- Le gaz réfrigerant interne produit un léger bruit même quand le compresseur est à l'arrêt: il ne s'agit pas d'un défaut, c'est tout a fait normal.
- Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit
- Il s'agit du fonctionnement normal du produit.
- Le trou d'évacuation de l'eau est bouché (voir Entretien).
- Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
Si, malgre tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

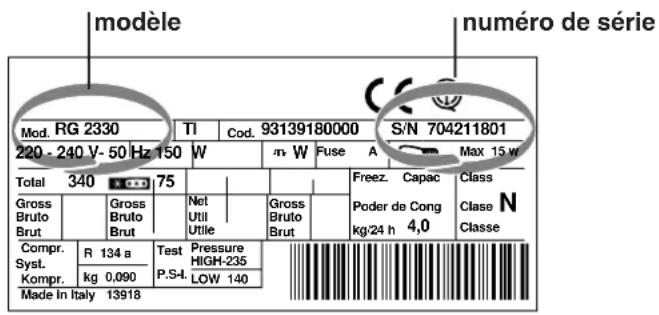

Signalez:
- le type d'anomalie
- le modele de l'appareil (Mod.)
- le nombre de série (S/N)
Vous trouvrez tous ces renseignements sur l'etiquette signalétique placee dans le compartment refrigerateur en bas a gauche.
Ne faites jamais appel à des techniciens non agrés et refusez toujours des pieces détachées non originales.
Italiano, 1 François, 21 English, 11
Portuges, 41 Espalaki, 311
Romana, 61
SBM 18xx xx
Índice
PT
Instalacao, 42
Interromper a corrente électrique
Limpar o aparelho
Interromper a corrente électrique
- priza sā fie cu impamantare si conform prevederilor de lege;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 150W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 149 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 150 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200 W;
- caractéctique de l'air, 200W
- tensiunea de alimentare sá fie cuprinsă in rangul valorilor indcate in placuţa de caracteristici (din partea de jos, in stânga) - de ex. 220-240V;
- prise sa fie compatibila cu stecherul aparatului. In caz contrar, apelati la serviciile unui electrician autorizat (vezi Asistenla); nu folositi prelimungitoare si prize multiple.
