MANUALE UTENTE SBM 182A V HOTPOINT-ARISTON
Posizionamento e collegamento Reversibilità aperture porte
Descrizione dell'apparecchio, 3
Vista d'insieme
Accessor, 4
Avvioeutilizzato,5-6
Avviare l'apparecchio
Regolazione della temperatura
Sistema di raffreddamento
Utilizzato al meglio il frigorifero
Utilizzato al meglio il congelatore
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire l'appareccchio
Evitare muffe e cattivi odori
Sbrinare l'appareccchio
Sostituire la lampadina
Precauzioni e consigli, 8
Sicurezza generale Smaltimento Risparmiare e rispetto l'ambiente
Anomalie erimedi, 9
Assistenza, 10
Assistenza attiva 7 giorni su 7
! è importante conservare quello libero per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
- Posizionare I'apparecchio in un ambiente ben aerato e non umido.
- Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contentere i consumi elettrici.
- Lasciare una distance di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
- Lasciare l'apparecchio lontano da fonti di calorie (la luce solare diretta, una cucina elettrica).
- Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanzieri presenti nel kit di installatione seguito le istruzioni presenti sul foglio dedicato.
Livellamento
- Installare l'apparecchio su un pavimento piano e rigido.
- Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.
Collegamento elettrico
Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inseire la spina nella presa della corrente, accertarsi che:
- la presa abbia la messa a terra e sua norma di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
- la tensione di alimentazione sua compresa nei valori indicati nella targhetto caratteristiche, posta in basso a sinistra (es 220-240 V);
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolunghi e multiple.
! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispetto.

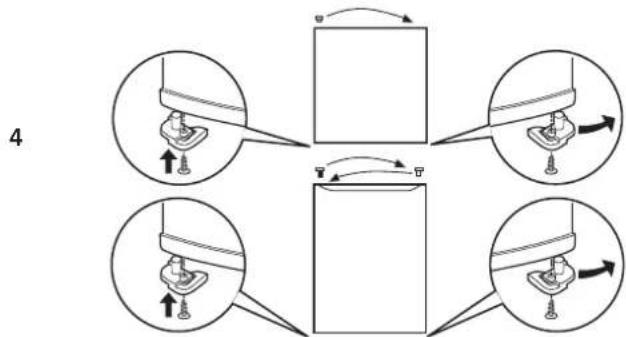

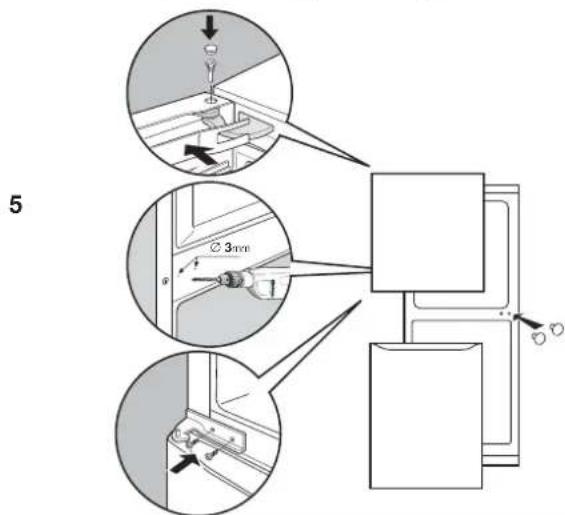

Reversibilità aperture porte

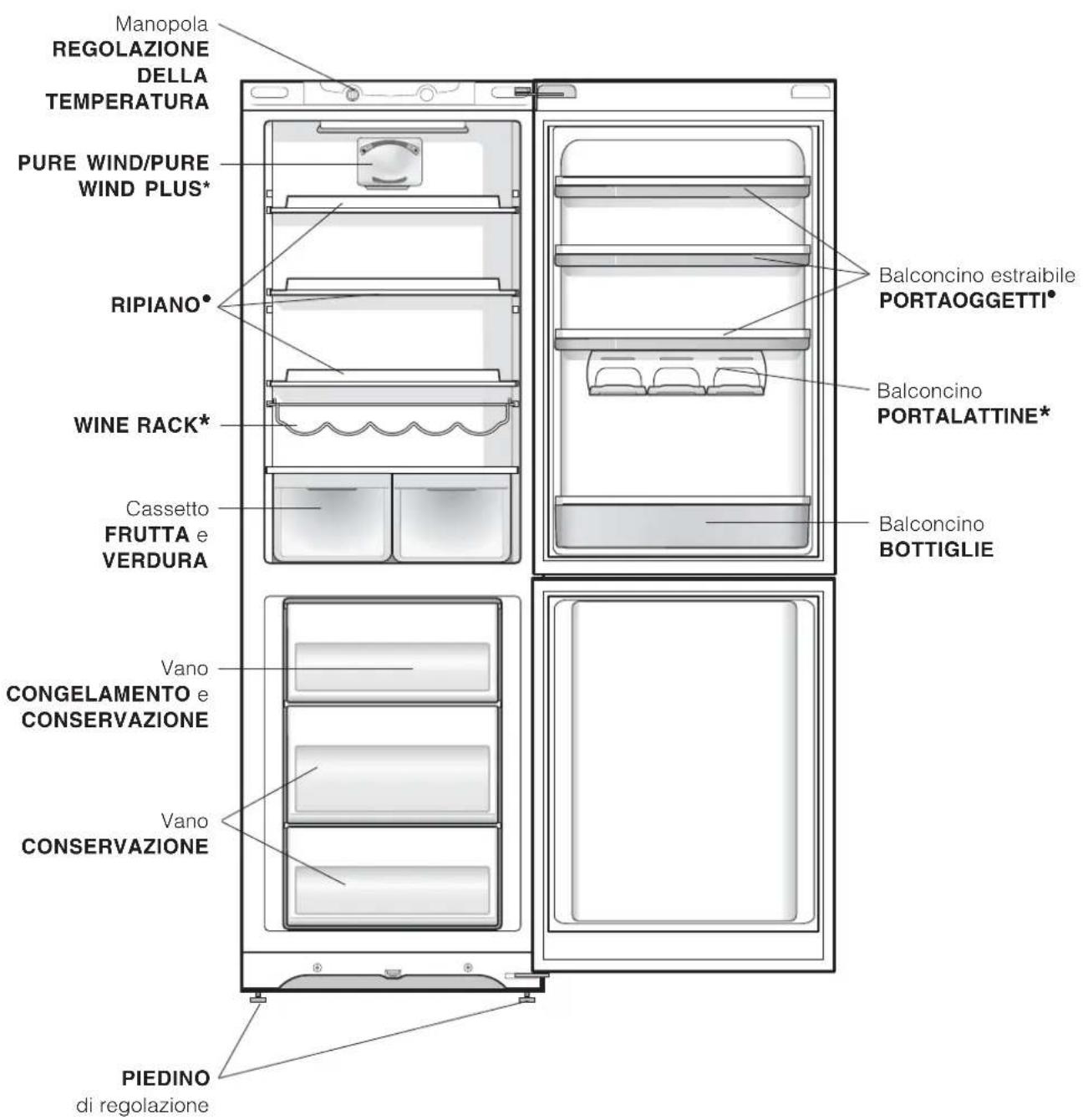

Vista d'insieme
Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.
- Variabili per numero e/o per posizione.
* Presente solo in alcuni modelli.
RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contentitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.
Indicatore TEMPERATURA*: per individuare la zona piu fredda del frigorifero.
- Controllare che sull'indicatore risulti ben evidente OK (vedi figura).
- Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
- Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. L'indicatore cui siano state introdotte grossa quantità di alimenti o la porta del frigorifero sua stata aperta ripetutamente. In questo caso procedere con una nuova regolazione della temperatura (vedi Utilizzare il display).
Avviare l'apparecchio
! Prima di arrivare l'apparecchio, seguire le istruzioni sull'infallazione (vedi Installazione).
! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
- Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
- Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo quale ora sare possibile inseire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.
1 = meno freddo
MAX = piu freddo
Si consiglia, comunique, una posizione media Per augmentare lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriori del reparto frigo. Tale parete, durante il funzionamento, si presentera coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di quello! Il frigorifero sta lavorando in modo normale.
Sistema di raffreddamento
PURE WIND/PURE WIND PLUS*
É riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).
Wind Pure/PURE WIND PLUS ottimizza al massimo la circolazione dell'aria, migliorando l'efficacia dell'evaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura all'interno del frigo dopo anni aperture. L'aria soffiata (A) si raffredda a contatto della parete fredda, nelle l'aria più calda (B) viene aspirata (vedi figura).
La parete posteriori si presenta coperta di brina o goccioline d'acqua a seconda che il compressore sia in funzione o in pausa.
Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATUREA su valori alto, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed effecssivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verra effettuato uno sbrinamento automatico).
Utilizzare al meglio il frigorifero
- Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
- Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
- Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
Non inseire liquidi in recipienti scoperti: provocherebbbero un aumento di umidità con seguente formazione di condensa.
L'igiene alimentare
- Dopo l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdure nel frigo batteri o sporcizia.
- Proteggere gli alimenti, (in particolare quelli lavori) iniziare e svilcanti.
- Proteggere gli alimenti, (in particolare quelli includono iniziare e svilcanti).
- Eliminando in queste attività che erisca le attività di contaminazione, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriche, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettriches, elettroniche.
- Riporre i cibi in modo che l'aria possa circolare liberamente tra essi
- Tenere pulito l'interno del frigo, facendo attenzione a non utilizzato prodotti ossidanti o abrasivi
- Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
- Per una Buona conservazione, i cibi lavoramente deperibili (formaggi molli, pesce crudo, carne, etc...) vanno posizionati nella zona più fredda,cisione quella sopra le verduriere.
Utilizzare al meglio il congelatore
Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemi nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sulla -18°C e garantisce una buona velocità di congelamento.
Non mettere nel congelatore bottiglie di vetro contententi liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
- La quantità massima giornaliera di alimenti da congelare è individata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
- Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l'eventuale cassetto COOL CARE ZONE a temperature variabile), sistmando gli alimenti direttamente sulle piastre evaporanti.
!Durante il congelamento evitare di aprir la porta.
In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quello modo congelati e surgelati si conserveranno alla alterazioni per circa 9-14 ore.
! Se per lungo tempo permane la temperature ambiente più fredda di 14°C , non si raggiungono completeness le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risultera pertanto ridotto.
PURE WIND PLUS
Manutenzione dei filtri
Sganciare i filtri sulla parte sx del guscio inserendo nelle fessure la punta di un piccolo cacciavite a taglio (vedi immagini allegate). Lavare periodicamente (ogni 12-18 mesi) i filtri sotto acqua corrente con un detergente neutro per rimuovere gli eventuali residui depositativi. Lasciare asciugare bene prima di rimontare i filtri nella loro sede. Nei casi in cui i filtri non siano estraibili, od in caso di difficoltà nella loro rimozione, contattare l'assistenza tecnica.
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare agli contatto elettrico.
Pulire l'apparecchio
- Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
- Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
- Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.
Evitare muffle e cattivi odori
- L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviteràanche la formazione di macchie.
- Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.
Sbrinare l'apparecchio
! Attenersi alle istruzioni sottostanti. Per sbrinare l'apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.
Sbrinare il vano frigorifero
Il frigorifero è dotato di sbrinamento automatico: l'accua viene convogliata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore
prodotto dal
compressore la fa
evaporare. L'unico
intervento da fare
periodicamente
consiste nel pulire il
foro di scarico affinché
l'acqua possa defluire
liberamente.
Sbrinare il vano congelatore
Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:
- posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione OFF.
- Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
- Lasciare aperta la porta finché la brina non si sia sciolta completeness; facilitare l'operazione sistematico nel vano congelatore contentitori con acqua tiepida.
-
Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
-
Alcuni appearechi sono dotati del SISTEMA DRAIN
per convogliare l'acqua all'esterno: lasciare che l'acqua defluisca in un contentitore (vedi figura)
- Prima di insere i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina alla presa di corrente. Seguire le istruzioni riportate qui sotto.

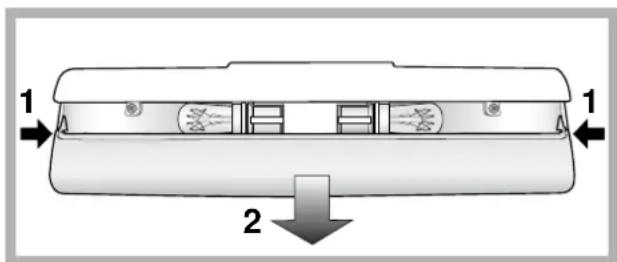

Accedere alla lampada togliendo la protezione come indicato in figura.
Sostituirla con una analoga di potenza a quella indicata sulla protezione (10 W, 15 W o 25 W).
Precauzioni e consigli
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
Elettromagnetica) e successive modificazioni.
Sicurezza generale
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
L'apparecchio deve essere usato per conservare e congelare cibi, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: c' e pericolo di ustonarsi o ferirsi.
Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
- É necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare agli contatto elettrico.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal congelatore.
Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
Gli imballaggi non sono glucattoli per bambini.
Smaltimento
- Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche e elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l'ambiente
- Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calorie.
- Per introdurre o estrarre gli alimenti, après le porte dell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un notevole disponio di energia.
Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo devel poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
Non introdurre alimenti caldi: alzerebbbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
- Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa augmentare il consumo di energia.
- Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).
Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione interna non si accende.
Il frigorifero e il congelatore raffreddano poco.
Nel frigorifero gli alimenti si gelano.
La ventola PURE WIND/PURE WIND PLUS non gira.
Il motore funziona di continuo.
L'apparecchio emette molto rumore.
La temperatura di alcune parti esterne del frigorifero è elevata.
La parete in fondo alla cella frigo presente brina o goccioline di acqua.
Sul fondo del frigo c'è dell'acqua.
Possibili cause / Soluzione:
- La spina non è insertita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
- Le porte non chiudono bene o le guarnizioni sono rovinate.
- Le porte vengono aperte molto spesso.
- La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta
- Il frigorifero o il congelatore sono stati riempiti eccessivamente.
- La temperatura ambiente di lavoro del prodotto è inferiore a 14°C .
- La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
Gli alimenti sono a contatto con la parete posteriore.
- I sistema PURE WIND/PURE WIND PLUS si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all'interno del vano frigorifero.
- La porta non è ben chiusa o viene aperta di continuo.
- La temperatura dell'ambiente esterno è molto alta.
- Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
- L'apparecchio non è stato installato ben in piano (vedi Installazione).
- L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
- Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
- Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto
- Si tratta del normale funzionamento del prodotto.
- Il foro di scarico dell'acqua è otturato (vedi Manutenzione).
Prima di contattare l'Assistenza:
- Verificare se l'anomaliacouldessere risoltaautonomamente(vedi Anomaliee Rimedi).
- In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.
Comunicare:
- il tipo di anomalia
- il modello della macchina (Mod.)
- il numero di series (S/N)

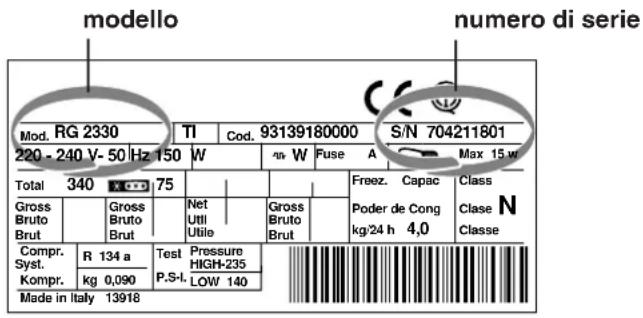

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199*
Un operatore sare a tua completa disposizione per fissare un appuntamento con un technician del Centro Assistenza Autorizzato più vicino a casa tua.
E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,25 centesi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.
Italiano, 1 Francoaigis21,11
Portuges, 41Espanol, 31
Romana, 61
SBM 18xx xx
Sumario
Instalacion, 32
Descongelarelcompartimentofrigorifico
Amplasare sIRCordare
Reversibilitate deschidere usi
Descriere aparat, 63
Vedere de ansamblu
Accesorii, 64
Pornire 山 utilizes, 65-66
Activare aparat
Reglarea temperaturii
Sistem de racire
Intretinere sicuratire 67
Decuplare de la alimentarea electrica
Curatare aparat
Amplasare 山 racordare
Amplasare
