Tipo de produto	Refrigerador com compartimento congelador
Marca	HOTPOINT-ARISTON
Modelo	SBM 182A V
Tensão de alimentação	220-240 V
Potência máxima	150 W
Capacidade do compartimento congelador	Não especificada, capacidade máxima de congelamento diária indicada na etiqueta (ex. 4 kg/24h)
Categoria climática	Não especificada
Sistema de refrigeração	PURE WIND / PURE WIND PLUS (ventilação otimizada)
Descongelamento do refrigerador	Automático (drenagem por orifício, limpeza periódica necessária)
Descongelamento do congelador	Manual (descongelar se camada de gelo > 5 mm)
Iluminação interna	Lâmpada substituível (10 W, 15 W ou 25 W)
Indicador de temperatura	Sim (mostra OK se temperatura correta)
Acessórios	Prateleiras sólidas ou de grade ajustáveis em altura, gavetas, compartimentos de porta
Reversibilidade das portas	Sim
Manutenção e limpeza	Limpar interior e exterior com água morna e bicarbonato ou sabão neutro; não usar solventes, abrasivos ou alvejantes
Substituição dos filtros	Modelos PURE WIND PLUS: filtros removíveis (lavar a cada 12-18 meses com detergente neutro)
Peças de reposição	Lâmpada de iluminação, filtros
Serviço pós-venda	Contactar o centro de assistência autorizado; fornecer tipo de anomalia, modelo e número de série
Segurança	Aterramento obrigatório; não tocar descalço; desligar antes da manutenção; não usar extensões ou tomadas múltiplas
Normas	Em conformidade com as diretivas CE 73/23/CEE, 89/336/CEE, 2002/96/CE

Perguntas frequentes - SBM 182A V HOTPOINT-ARISTON

Como ajustar a temperatura do refrigerador?

Use o botão de AJUSTE DE TEMPERATURA localizado no interior. A posição intermediária é recomendada para uso normal. O ajuste é automático de acordo com a posição do termostato (1 = menos frio, MAX = mais frio).

O que fazer se a iluminação interna não acender?

Verifique primeiro se o plugue está bem conectado e se não há falta de energia. Se a luz ainda não acender, a lâmpada pode estar queimada. Para substituí-la, desligue o aparelho, remova a tampa de proteção e instale uma lâmpada idêntica (10 W, 15 W ou 25 W).

Como descongelar o compartimento congelador?

Coloque o botão de ajuste em OFF. Embrulhe os alimentos congelados em papel e coloque-os em um local fresco. Deixe a porta aberta até que o gelo derreta (para acelerar, coloque recipientes com água morna no interior). Não use objetos pontiagudos. Limpe e seque cuidadosamente antes de religar.

Por que há água no fundo do refrigerador?

Isso geralmente é devido a um orifício de drenagem entupido. Limpe periodicamente o orifício na parede traseira para permitir que a água escoe normalmente. Certifique-se também de que os alimentos não bloqueiem o escoamento.

Como limpar o aparelho?

Use uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Nunca use solventes, produtos abrasivos, água sanitária ou amônia. Os acessórios removíveis podem ser mergulhados em água quente com sabão. Seque cuidadosamente após a limpeza.

O que fazer se os alimentos congelarem no refrigerador?

Isso pode ser devido a um ajuste de temperatura muito baixa (posição MAX). Gire o botão de ajuste para um valor mais baixo (1). Verifique também se os alimentos não estão tocando a parede traseira, pois esta é a mais fria.

Como substituir a lâmpada de iluminação?

Desligue o aparelho. Remova a tampa de proteção conforme indicado no manual. Substitua a lâmpada por uma do mesmo tipo (potência indicada na tampa: 10 W, 15 W ou 25 W). Recoloque a tampa e religue.

Por que o compressor funciona continuamente?

Isso pode ser devido a uma porta mal fechada, abertura muito frequente, temperatura ambiente alta ou acúmulo de gelo. Verifique as vedações, reduza as aberturas, descongele se necessário. Se o problema persistir, contacte o serviço pós-venda.

O que fazer em caso de falta de energia?

Não abra a porta do congelador. Os alimentos congelados se conservam por cerca de 9 a 14 horas se a porta permanecer fechada. Para alimentos frescos, consuma-os rapidamente se a falta de energia durar muito tempo.

Como instalar o aparelho corretamente?

Coloque o aparelho em um local bem ventilado, longe de calor e sol. Respeite uma distância de pelo menos 10 cm em cima e 5 cm nas laterais. O piso deve ser plano e rígido. Nivele o aparelho apertando ou soltando os pés dianteiros. Aguarde 3 horas após o transporte antes de ligar.

MANUAL DE UTILIZADOR SBM 182A V HOTPOINT-ARISTON

Posicionamento e ligaçao

Reversibility da abertura das portas

Descrição do aparelho, 43

Vista geral

Acessórios, 44

Inicioeutilização,45-46

Iniciar o aparelho

Regulação da temperatura

Sistema de refrigeracao

Utilize melhor o frigorifico

Utilize melhor o congelador

Manutenção eeguardados, 47

Evite bolor e maus cheiros

Degelar o aparelho

Substituicao da lampada

Precauções e conselhos, 48

Seguranca geral

Eliminação

Economizar e respeitar o meio ambiente

Anomaliasesoluções,49

Assistência, 50

PT

É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend, cessão ou mudança, assegure-se que o mesmo permança jusqu o aparelho para informar ao novo proprietário sobre o acontecimiento e as suas respectivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarca.

Posicionamento e ligaçao

Posicionamento

1. Posicao o aparecido num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuiren.
3. Deixe uma distança deleo menos 10cm. entre a parte superior do aparelho e os moveis que houver acima, e deleo menos 5cm. entre as laterais e os moveis/paredes aoLados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eletrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rigido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar o Sistema eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligation à terra e seja em conformidade com a leiisagem;
• a tomada tenha a capacidade de suportar oarga maxima. de potencia da MQina, indica na placde identificacao situada no compartmento frigorico em baixo a esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os values indicados na placá de identificacao, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrario peça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensoes nem tomadas multiplas.

!Com o aparelho instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.
!O cabo não deve ser dobrado nem sofrer pressões.
!O cabo delve ser verificado periodicamente e substituido somente por&Tecnicos autorizados (veja aAssistencia).
! A Empresa exime-se de qualquer responsabilitadese estas regras nao forem obedecidas.

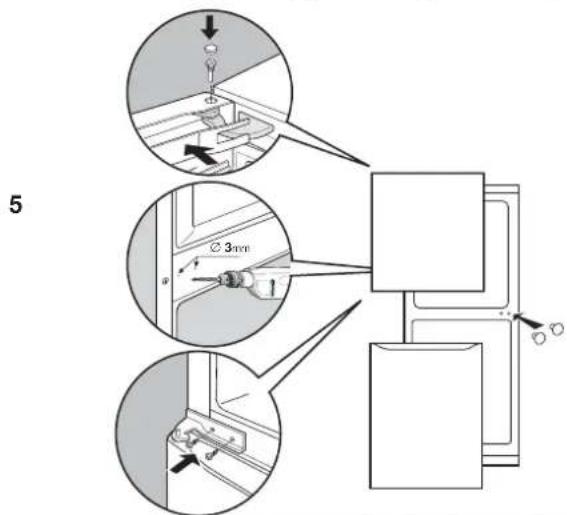

Reversibility da abertura das portas

Visão geral

Estas instruções sobre a utilização são validas para various modelos, portanto é possevel que na figura haja porcenores发展目标 do aparecido que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguides.

- Variaveis em número e/ou na posicao.
* Presente somente em algunos modelos.

PRATELEIRAS: vidro ou de grade.

Podem ser extraidas e tem altitude regulavel mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular

a alta não é necessárioOOTRAR inteiramente a prateleira.

Indicator da TEMPERATURA: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicator está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK significica que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta (mais fria) e aguarde aproximamente 10 h. às a temperatura estabilizar-se.

2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicator não está em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posicao mais alta.

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça

as instruções para a instalação (veja à Instalização).

! Antes de ligar o aparelho limpe bem os compartmentos

e os acessórios com agua morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lampada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor medio. Depois de algumas horas sera possivel guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartmento frigorifico regula-se automaticamente em funcao da posicao do botao para a regulação da temperatura.

1 = ),

MAX = mais frio.

É aconselhado em todo o caso uma posicao média Para fazer o espaço a disposicao e melhorar a aparência do aparelho, o mesmo tem a " parte refrigeradora" situada no inferior do pailin traseiro do compartmento frigorífico. Este pailin, durante o acontemamento, está coberto de gelo, ou de gotinhas de agua, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

Sistema de refrigeracao

PURE WIND/PURE WIND PLUS*

Pode ser reconhecido pela presente do disposito na parede superior do compartmento frigorifico (veja a figura).

Pure Wind/PURE WIND PLUS optimiza ao maior a circulação do ar, melhorando a eficácia do evaporador e fazer a alcancar mais rapidamente a temperatura correcta no interior do frigorífico antes cada abertura.

O ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado

(veja a figura).

A parede posterior aparena-se coberta de gelo ou gotinhas de agua, conforme o compressor esteja em funciona ou em pausa.

Se configurar-se o selector de FUNCIONAMENTO DO FRIGORIFICIO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparecido poderá funciona continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para fazer isto, colocque o selector em valores mais baixos (o gelo sera derretido automaticamente).

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou除外 embalagens, que podem introduzir no frigorifico bacterias ou sujidade.
2. Proteja os alimentos, (especialmente os fácilmente perecíveis e os que emanarem cheiro forte), para evaporar contacto entre os mesmos, e elimine esta maneira quer a possibídia de contaminação de germes/bacteriá, quer a difusão de cheiros fortes no interior do frigorífico.
3. Guarde os alimentos de maneira que possa circular ar livrente entre osleasedos.
4. Mantenha limpo o interior do frigorífico, preste atençao para não'utilizar produits oxidantes ou abrasivos.
5. Tire os alimentos do frigorífico quando passar a duração Tmaxa de conservação.
6. Para uma boa conservação, os alimentos fácilmente perecíveis (queiros moles, peixe cru, carne etc. ... ) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortalicas, onde ha o indicator de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descogelados; estas alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos ja congelados; mas devem ser guardados no compartmento superior de CONGELACAO e CONSERVAÇÃO no qual a temperatura desce para menos de -18^ e assegura uma boa velocidade de congelacao.
• Não colque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada e indica na placac de identificacao, situada no compartmento frigorico, embaixo à esquerda (por exemple: Kg/24h 4).
• A fim de obter um espoço maior no compartmento congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variavel) e guardar os alimentos directamente nas chapas de evaporação.

!Durante a congelaço eviteAbrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador:女方 maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

! Se durante muito tempo, a temperatura ambientepermanecer inferior a 14^ , não se chegará plenamenteas temperatas necessarias para uma longa conservacaono compartmento congelador e, portanto, o periodo deconservacao sera reduzido.

PURE WIND PLUS

Durante as operacoes de limpeza e manutencao é necessario isolar o aparecido da rede eletrica: Não é suficiente colocar os selectores de regulação da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnções de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos,água de javel nem amoniaco.
• Os acessórios removerveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxague-os e enxuge-os com cuidado.
• Na parte de vez do aparelho tends a acumular-se poira, que pode ser eliminada,(before de ter desligado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente o bocal comprido de um aspirador de po, regulado numa potencia media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos que não transmits odores. Para fazer esta CHARACTERística é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evitaria a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obecka as seguients instruções. Para deselectar el aparato no utilise objetivos cortantes o con punta porque podrrian dñañar irremediamente el circuito refrigerante.

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatístico: a agua derretida é conducizada para a parte traseira atraves

de um furo de descarga (veja a figura)造血
maneira o calor
produzido polo
compressor evapora-se.
A unica intervencao a ser
realizada periodicamente
consiste na limpeza do
furo de descarga para a
agua poder defluir
desimpedida.

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5mm sera necessariodescendingelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao OFF.
2. Envolva os alimentos congelados industriamente ou em casa com folhas de papel e guarde-os num situo fresco.
3. Deixe a porta aberta ato gelo ter-se derretido inteiramente; para faculdar a operacao colque recipientes com agua morna dentro do compartmento congelador.
4. Limpe e exxugue o compartmento congelador com cuidado antes ligar nowamente o aparelho.

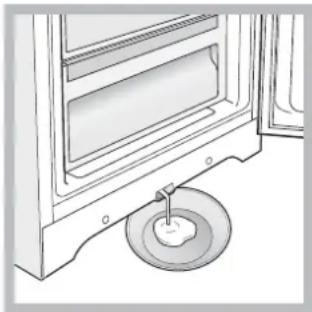

5. Alguns apareiros sãoequipados com um SISTEMA

DE DRAIN para conducir a agua para fora: deixe a agua defluir para um recipiente (veja a figura).

1. Antes de introduzir os alimentos no compartmento do congelador, aguardar aproximamente das horas para o restabelecimento das condições ideais de conservação.

Substituição da lampada

Para substituir a lampada de iluminação do compartmento frigorífico, deslgue a ficha da tomada de corrente. Obedeca as seguições instruções.

Para obter acesso à lampada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à指示a na proteção (10 W, 15 W o 25 W).

PT

! Este aparecido foi projectado e fabricado em conformidade com as regras internacionais de segurarça. Estas advertências são fornecidas para razões de segurarça e devem ser lidas com atençao.

Esta aparelhagem é em conformidade com a segunte Directivas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e successivas modificações;

• 89/336/CEE do 03/05/89 (Compatible Electromagnétique) e successivas modificações.

Seguranca geral

• Este aparecido foi concebido para uma'utilisation de tipo não profissional, no Ambito de uma morada.
• Este aparecido deve ser realizado somente por pessoas adultas, para conservar e congelar alimentos, segudo as instruçõespresentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixa-lo exposto à chuva e temporais.
• Não toque;neste aparelho com os pés descalços nem com as mês ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• São puxe o cabo eletrico para desligar a ficha da tomada, mas peguePGA ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• En el interior de los componentiros donde se conservan alimentos congelados, no utilize utensilios cortantes o con punta ni aparatos electricos, que no Sean los recomendados por el fabricante.
• Não coloque na Boca cubos de gelo assim que osutar do congelador.
• Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.
• Os embalagens não são brinquentos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de residuos de aparhos electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendapara solicitar informacaoreferente ao local apropriadonde devem depositar os electrodomesticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa aoos raios do sol, nao o coloque perto de fontes de calor.
• Para colocar ouutar alimentos, abra as portas deeste aparelho o mais rapidamente possivel. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio pode poder circular livrente. Se impedir-se a circulacao, o compressor functionará continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcional muito, com grande desperdiço de energia elétrica.
• Descongele este aparecido quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificil a transmissão do frio aos alimentos e aumento oconsumo de energia.
• Mantenha as guarinções eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da segunte lista.

PT

Anomalias:

A lampada de iluminação interna não se acende.

O frigorifico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

A ventoinha PURE WIND/PURE WIND PLUS* nao gira

O motor está a funciona continuamente.

O aparecido está a fazer ruido.

No fundo do frigorifico ha agua.

Possível cause / Solução:

• A ficha não está ligada na tomada electrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
• As portas não se fecham bem ou as guarnições estao estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorífico ou o congelador foram enchidos demais.

• A temperatura ambiente de trabajo do produits é inferior à 14^®C .

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.

• Os alimentos está encostados na parede traseira.
• O Sistema PURE WIND/PURE WIND PLUS activa-se automaticamente somente quando necessario para restabelecar as condições ideais no interior do compartmento frigorífico.
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).
• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre moveris ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um ruido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zones do produits.
• Trata-se do normal funciona do produits.
• O furo de descarga da agua está entupido (veja a Manutenção).

Antes de contactar a Assistencia技术水平

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o inveniente detectado continuar, contactar o Centro de Assistência mais proxies.

Comunique:

• o tipo de anomalia
• o modelos da boa (Mod.)
• o número de série (S/N)

Estas informacoes encontrar-se na placadef identificacao situada no compartmentofrigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados e negar sempre a instalação de peças sobresselentes não originals para reposicao.

Italiano, 1 François, 21 English, 11

Portuges, 41 Es Polski,51

Romana, 61

SBM 18xx xx

Spis tresci

PL

Instalowanie, 52
