KRA 640 B - Cuisinière HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 x 60 x 85 cm
Puissance totale	7,4 kW
Fonctionnalités supplémentaires	Minuteur, sécurité enfant, arrêt automatique
Matériau de la surface	Vitrocéramique
Consommation énergétique	A++
Entretien	Nettoyage facile avec un chiffon humide
Garantie	2 ans
Normes de sécurité	CE, conformité aux normes de sécurité électrique
Poids	50 kg

FOIRE AUX QUESTIONS - KRA 640 B HOTPOINT-ARISTON

Comment allumer la cuisinière HOTPOINT ARISTON KRA 640 B ?

Pour allumer la cuisinière, tournez le bouton de commande du brûleur souhaité dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Maintenez le bouton enfoncé pendant quelques secondes après l'allumage.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la flamme est bien en contact avec le gaz. Assurez-vous également que le gaz est ouvert et que la cuisinière est correctement branchée. Si le problème persiste, contactez un technicien.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Éteignez immédiatement la cuisinière et ouvrez les fenêtres pour aérer la pièce. Ne tentez pas d'allumer la cuisinière et contactez un professionnel pour vérifier la fuite.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée. Le témoin lumineux s'allumera pour indiquer que le four est en train de chauffer.

Est-ce que la cuisinière a une fonction de sécurité ?

Oui, la cuisinière est équipée d'un système de sécurité qui coupe le gaz en cas d'extinction de la flamme.

Comment retirer les grilles de la cuisinière pour le nettoyage ?

Soulevez simplement les grilles et retirez-les avec précaution. Assurez-vous qu'elles soient complètement refroidies avant de les manipuler.

Quelle est la capacité du four de la cuisinière KRA 640 B ?

Le four de la cuisinière KRA 640 B a une capacité de 65 litres, ce qui le rend idéal pour cuire plusieurs plats simultanément.

Comment régler la minuterie de la cuisinière ?

Pour régler la minuterie, tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est disponible sur le site officiel de HOTPOINT ARISTON dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI KRA 640 B HOTPOINT-ARISTON

Raccordement électrique

Description de l'appareil, 18-19

Tableau de bord

Foyers extensibles

Mise en marche et utilisation, 20-23

Mise sous tension de la table de cuisson

Allumage des foyer

Extinction des foyers

Fonction power

Les éléments chauffants

Programmation de la durée de cuisson

Le minuteur

Verrouillage des commandes

Extinction de la table de cuisson

Mode Demonstration (demo)

Conseils d'utilisation de l'appareil

Les securités

Conseils utiles pour la cuisson

Precautions et consels, 24

Sécurité générale

Mise au rebut

Nettoyage et entretien, 25

Mise hors tension

Nettoyage de l'appareil

Démontage de la table

Description technique des modèles, 26

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les consels correspondants.
! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de cet apparéil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des dechets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• le matériel du plan d'appui doit pouvoir résister à une température d'environ 100^ ;
• en cas d'installation de la table de cuisson audessus d'un four, il faut que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcee;
• é viter d'installer la table de cuisson au-dessus d'un lave-vaiselle : si c'est le cas, prévoir une séparation étanche entre les deux appareils ;
• selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

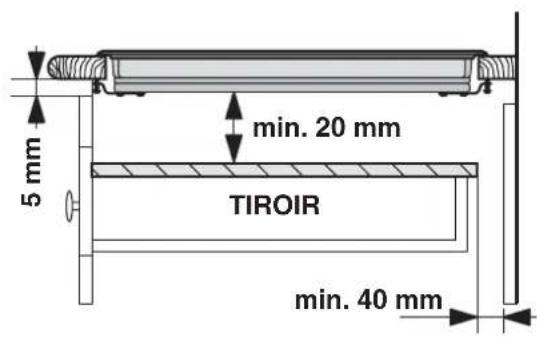

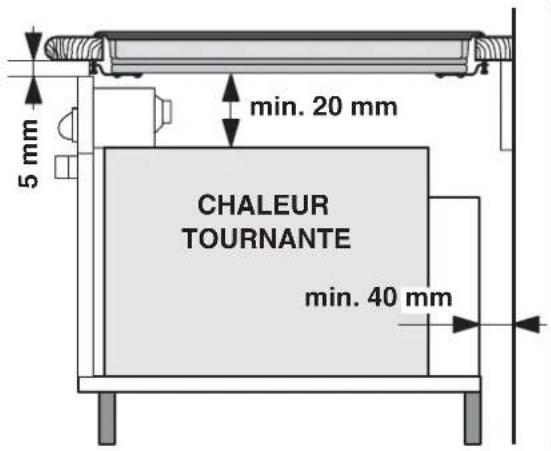

Aération

Pour permettre une bonne aération et pour éviter toutes surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée :

• à au moins 40 mm de distance du mur arrêté;
• de manière à ce qu'il reste au moins 20 mm de distance entre la découvert d'encastrement et le meuble en dessous.

• L es meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

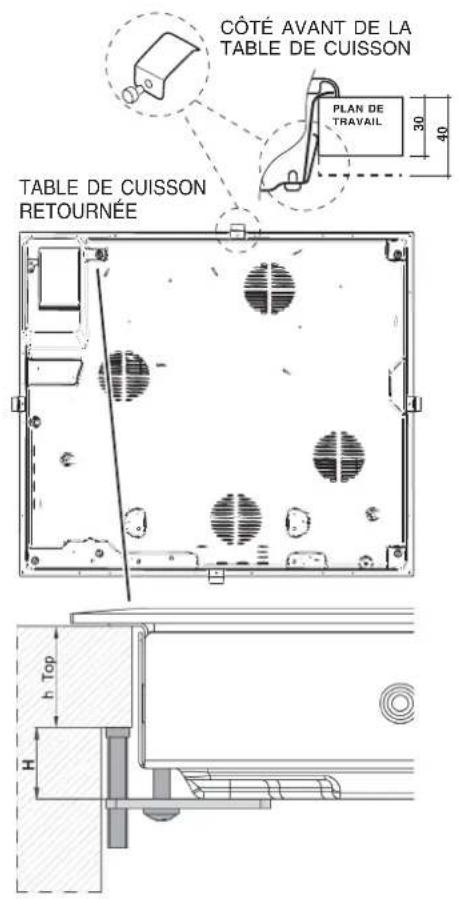

Fixation

Il est imperatif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques de la table de cuisson ainsi que ses performances.

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l'épaissur du plan d'appui :

• épaisseur 30 mm : vis 17,5 mm;
• épaisseur 40 mm : vis 7,5 mm

Pour sa fixation, proceder comme suit :

1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les troups prevus sur chaque cote de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhérite parfaitement au plan d'appui.
3. pour les tables avec profils lateraux : après avoir encastré la table de cuisson dans la découvert, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu'à ce que le verre adhérite bien au plan d'appui.

! Il faut absolument que les vis des ressorts de centrage soient accessibles.
! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électriées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avocé l'aide d'un outil.

Raccordementelectrique

! Le branchement électrique de la table de cuisson et celui d'un évventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir demonter plus facilement le four en cas de besoin.

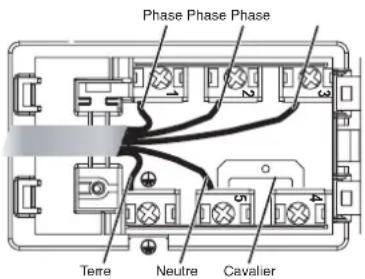

Bornier

TABLE DE CUISSON RETOURNEE

L'appareil est équipé, sur le dessous, d'un boîtier de raccordement à plusieurs types d'alimentation électrique (la figure n'est qu'indicative, elle peut ne pas correspondre au modele achété).

Raccordement monophasé

La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Proceder au raccordement des fils en suivant les indications du tableau et des dessins suivants:

Tension type et fréquence réseau	Cordon électrique Raccordement fils
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz	½N/L: jaunevert;N: les 2 fils bleus ensemblL: le marron avec le noir

Autres types de branchement

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
  230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Déparer les cables et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau	Cordon électrique Raccordement fils
400V - 2+N ~ 50/60 Hz	½: jaune/vert; N: les 2 fils bleus ensemblé
230-240V 3 ~ 220-240V 3 ~ 50/60Hz	L1: noir L2: marron
400V - 2+2N ~ 50/60 Hz	½: jaune/vert; N1: bleu N2: bleu L1: noir L2: marron

Si l'installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V3-N 50/60Hz

proceder comme suit :

! Le cable eventuellement fourni n'est pas prevu pour ces types d'installation.

1. Utiliser un cable d'alimentation approprié, type H05RR-F ou supérieur, aux dimensions déquates (section cable: 25 mm).
2. Faire levier à l'aide d'un tournevis sur les languettes du couvercle du bornier pour l'ouvrir (voir figure Bornier).

3. Devisser la vis du serre-cable et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

4. Positionner les fils conformément aux indications du tableau et des figures ci-dessous et proceder au raccordement en serrant à fond toutes les vis des bornes.

Tension type et fréquence réseau	Raccordements électriques				Bornier
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5 Triphasé 400

1. Fixer le cable d'alimentation dans le serre-cable correspondant et fermer le couvercle.

Triphase 400

Branchement du cable d'alimentation au réseau électrique

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de proceder au branchement, s'assurer que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique de l'appareil ;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

!Après installation de l'appareil, le cable electrique et la prise de courant doivent être facilement accessibles

!Le cable ne doit etre ni plie ni excessivement écrase.
!Le cable doitetre controlé periodiquement et ne peutetre remplace que par un technicien agreé.
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

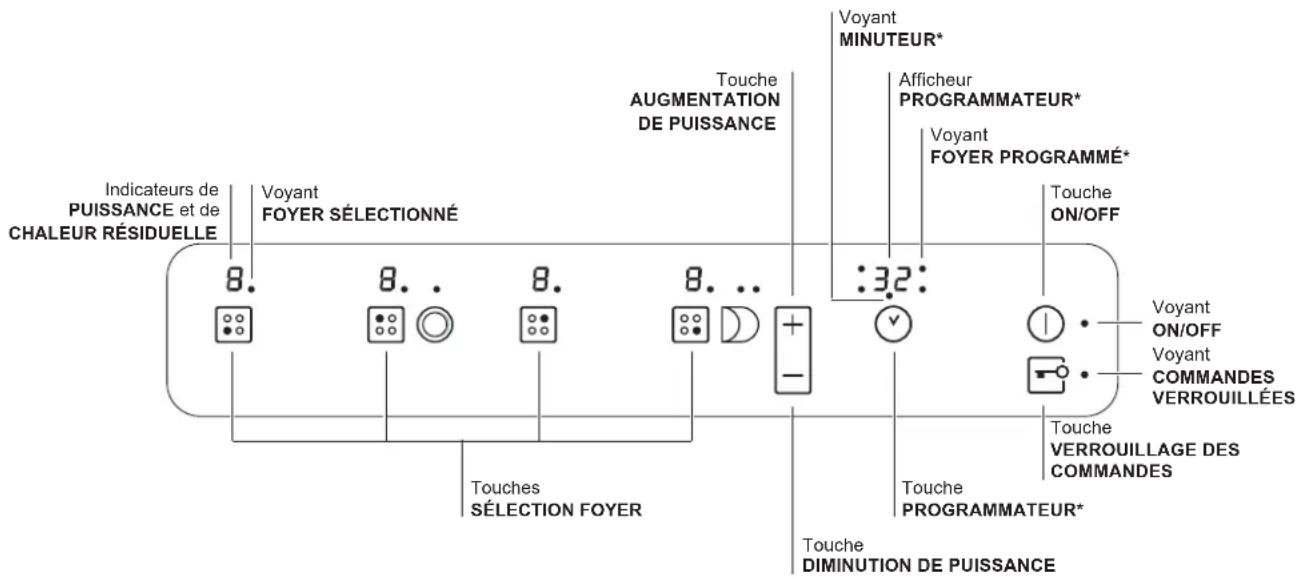

Tableau de bord

Le tableau de bord qui est decrit n'a qu'une valeur d'exemple : il peut ne pas correspondre au modele acheté.

• Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et'utilisation).
• Touche DIMINUTION DE PUISSANCE pour régler la puissance et êtreindre le foyer (voir Mise en marche et'utilisation).
  Voyant FOYER SELECTIONNepour signaler que le foyer correspondant a ete selectionne et que les regulations sont donc possibles.
• Touche SELECTION FOYER pour sélectionner le foyer souhaïte
• Indicateur de PUISSANCE : une colonne lumineuse pour signaler le niveau de puissance atteint.
• Touche ON/OFF pour allumer ou eteindre l'appareil.
  Voyant ON/OFF : il signale si l'appareil est allumé ou étèint.

• Touche PROGRAMMATEUR* pour programmer la durée d'une cuisson (voir Mise en marche et Utilisation).

• N'existe que sur certains modèles

• Afficheur PROGRAMMATEUR: pour afficher les choix correspondant à la programmation (voir Mise en marche et'utilisation).
  Voyants FOYER PROGRAMME: ils indiquent les foyers quand une programmation est lancée (voir Mise en marche et utilisation).

• Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).
  Voyant COMMANDES VERROUILLEES : pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation).
  Voyant MINUTEUR* il signale que le minuteur est activé

! Ce produit est conforme à la nouvelle Directive Européenne sur la réduction de la consommation d'énergie en mode standby.

Sans opérations pendant 2 minutes, après l'extinction des voyageants de chaleur résiduelle et l'arrêt du ventilateur (si existants), l'appareil se place automatiquement en "off mode". Pour remettre l'appareil en mode de fonctionnement normal, appuyer sur la touche ON/OFF.

Foyers extensibles

Certains modèles sont équipés de foyers extensibles. Ces derniers peuvent avoir soit une forme circulaire soit une forme ovale et s'étendre pour former des foyers doubles ou triples. Illustration des commandes générées sur les modèles équipés de ces options.

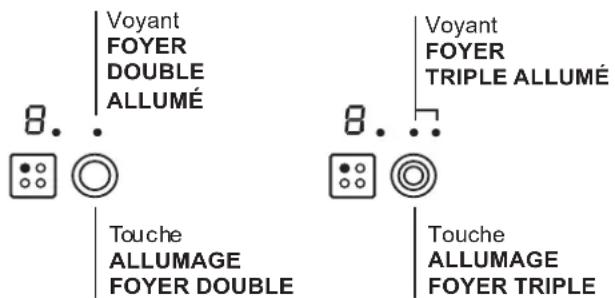

Foyer extensible circulaire

• Touche ALLUMAGE FOYER DOUBLE pour activer le foyer double (voir Mise en marche et Utilisation).
  Voyant FOYER DOUBLE ALLUMÉ : il signale l'allumage du foyer double.
• Touche ALLUMAGE FOYER TRIPLE pour activer le foyer triple (voir Mise en marche et Utilisation).
  Voyant FOYER TRIPLE ALLUMÉ : il signale l'allumage du foyer triple.

Foyer extensible ovale

• Touche ALLUMAGE FOYER OVALE pour activer le foyer ovale (voir Mise en marche et Utilisation).
  Voyant FOYER OVALE ALLUMÉ : il signale l'allumage du foyer ovale.

Mise en marche etutilisation

FR

! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous conseillons de les éliminer avant d'utiliser l'appareil à l'aide d'un produit d'entretien non abrasif. Une oedur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaitra très vite.
! Un bip retentit quelques secondes après la mise sous tension de la table de cuisson. A partir de ce moment-là, l'allumage de la table est possible.
!Une pressiion prolongee sur les touches et + accelere l'avancement rapide des niveaux de puissance et des minutes du minuteur.

Mise sous tension de la table de cuisson

Pourmettre la table de cuisson sous tension,appuyer surla touche 1 pendant une seconde environ.

Allumage des foyer

Chaque foyer est activé par une touche de sélection et par un dispositif de réglage de la puissance à double touche - et +.

• Pourmettre en marche un foyer,appuyer sur la commande correspondante et selectionner la puissance voulue a I'aide des touches -et

Extinction des foyers

Pour eteindre un foyer, le selectionner a l'aide de la touche de selection correspondante et:

• Appuyer sur la touche : la puissance du foyer descend progressivement jusqu'à extinction.

Fonction power

Une fonction power permet d'accelérer la montée en température des foyers. Allumer le foyer désire et régler sa puissance comme décrit dans le paragraphe précédent.. Appuyer pendant au moins 2 secondes de

suite sur la touche de selection du foyerChoisi L'afficheur,indicateur de puissance,affiche alternatively la lettre "P" et le niveau de puissance selectionné precedemment jusqu'à ce que le niveau de puissance youlu soit atteint.Des qu'il est atteint, I'afficheur returne à l'affichage du niveau de puissance selectionné. Pour désactiver cette fonction, appuyer pendant au moins 2 secondes de suite sur la

touche de selection du foyer ou la fonction est activée, ou bien désir un autre niveau de puissance à l'aide des touches - et +

Les éléments chauffants

La table de cuisson, selon les modèles, peut être équipée de deux types d' éléments chauffants : halogenes et radiants.

Les halogènes transmettent la chaleur par irradiation de la lampe halogène qu'ils contiennent.

Ils se caractérisent par leurs propriétés qui rappellent celles du gaz : unerompte réponse aux commandes, visualisation immédiate de la puissance.

Les radiants sont composés d'une multitude de spires qui garantissent une répartition uniforme de la chaleur sur le fond du écipient pour réussir parfaitement toutes les cuissons lentes et le mijotage : daubes, sauces ou plats à rechauffer.

Programmation de la durée de cuisson

Il est possible de programmer simultanément tous les foyer pour une durée comprise entre 1 et 99 minutes.

1. Sélectionner le foyer à l'aide de la touche de seLECTION correspondante.
2. Régler sa température.
3. Appuyer sur la touche de programmation
4. Sélectionner la durée de cuisson désirée à l'aide des touches - et +
5. Appuyer sur la touche pour valider.

Le compte à rebours du minuteur démarre aussitôt. La fin de la cuisson programmée est indiquée par un signal acoustique (durée 1 minute) et le foyer s'eteint. Proceder de même pour tous les foyers devant être programmés.

Affichage en cas de programmation multiple

En cas de programmation d'un ou de plusieurs foyers, l'écran affiche le temps restant pour le foyer qui se rapproche le plus de la fin du temps programme, dont la position est indiquée par clignotement duvoyant correspondant. Les voyants des autres foyers programmes sont allumés. Pour afficher le temps restant des autres foyers programmes, appuyer plusieurs fois de suite sur la touche :il yaura affichage a la suite et dans le

sens des aiguilles d'une montre des temps de tous les foyers programmés, en partant du foyer avant gauche

Modifier la programmation

1. Appuyer plusieurs fois de suite sur la touche , jusqu'à affichage du temps correspondant au foyer devant être modifié.
2. Sélectionner un nouveau temps à l'aide des touches

-et+

1. Appuyer sur la touche pour valider.

Pour annuler une programmation, proceder comme indiqué plus haut. Au point 2, appuyer sur la touche - : la durée diminue progressivement jusqu'à l'extinction 0. La programmation est remise à zéro et l'afficheur quitte le mode programmation.

Le minuteur

La table de cuisson doit etre allumnee.
Le minuteur permet de selectionner une durée de 99 minutes maximum.

1. Appuyer sur la touche de programmation jusqu'à ce que levoyant minuteur s'allume.
2. Sélectionner la durée désirée à l'aide des touches et +
3. Appuyer sur la touche pour valider. Le compte à rebours du minuteur démarre aussiot. Une fois le temps écoué, un signal sonore retentit (pendant 1 minute).

Verrouillage des commandes

Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants,

nettoyage...). Appuyer sur la touche pour verrouiller les commandes, le voyant situé au dessus de la touche s'allume.

Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes :

appuyer sur la touche pendant quelques instant, le voyant s'eteint et les commandes sont déverrouillées.

Extinction de la table de cuisson

Appuyer sur la touche ① pour eteindre l'appareil. Si les commandes de I'appareil ont ete verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d'abord déverrouiller les commandes.

Mode Demonstration (demo)

Il est possible de selectionner une utilisation en mode démonstration ou le tableau de bord fonctionne normalement (y compris les commandes concernant la programmation) mais où les éléments chauffants ne s'allument pas. Pour activer le mode démonstration (demo), il faut que la table soit sous tension et que tous les foyers soient étents :

Appuyer simultanement sur les touches + et - et les garder enforcées pendant 6 secondes. Au bout de 6 secondes, levoyant ON/OFF et levoyant VERROUILAGE DES COMMANDES se mettent à clignoter pendant une seconde. Lächer les touches + et - et appuyer sur la touche

• il y a affichage de DE et de MO et la table s'eteint;
  au rallumage successif, la table se trouvera en mode démonstration (demo).

Pour quitter ce mode de fonctionnement, suivre la procEDURE précrite plus haut. Il y a affichage de DE et de OF et la table s'eteint. Au rallumage successif, la table fonctionnera normalement.

Conseils d'utilisation de l'appareil

Pour obtenir deailles performances de la table de cuisson :

Utiliser des casseroles à fond plat et de force épaisseur pour qu'elles adherent parfaitement à la zone de chauffe

• U tiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• V eiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
• Eviter d'utiliser les mêmes casseroles que sur les brûleurs à gaz, la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adherence.

Les securités

Détéction de récipient

Chaque foyer est équipé d'une détction de casserole. Le foyer ne délivre de puissance qu'en présence d'une casserole adaptée au foyer. Levoyant clignotant peut signaler :

• une casserole incompatible
• une casserole de trop petit diamètre
• que la casserole a été soulevée

Indicateurs de chaleur résiduelle

Chaque foyer est équipé d'un indicateur de chaleur résiduelle. Cet indicateur signale les foyer dont la température est encore élevé. Si l'afficheur de

puissance affiche H, c'est que le foyer est encore chaud. On peut par exemple s'en servir pour garder un plat au chaud ou faire fondre du beurre ou du chocolat. Lors du refroidissement du foyer, I'afficheur de

puissance affiche n. L'afficheur s'eteint des que le foyer a suffisamment refroidi.

Surchauffe

En cas de surchauffe de ses composants
electroniques, la table s'eteint automatiquement et
l'afficheur indique F suivi d'un chiffre clignotant. Cet affichage disparait et la table est a nouveau utilisable des que la température est redescendue a un niveau acceptable.

Interrupteur sécurité

L'appareil est équipe d'un interrupteur de sécurité qui interrupt instantanément le fonctionnement des foyerésès qu'un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l'interruption de sécurité, l'afficheur indique "0".

Exemple: le foyer arrêté droit est régle sur 5, tandis que le foyer avant gauche est régle sur 2. Le foyer arrêté droit s'eteindra au bout de 5 heures de fonctionnement tandis que le foyer avant gauche s'eteindra au bout de 8 heures.

Puisance	Durée limite de fonctionnement
19
2	8
3	7
4	6
5	5
6	4
7	3
8	2
91

Signal sonore

Des anomalies, comme par exemple :

• un objet (casserole, couvert, ...) place plus de 10 secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Si la cause de l'anomalie n'est pas éliminée, le signal sonore continue à retentir et la table s'eteint.

Conseils utiles pour la cuisson

FR

Cuisson très vivie	00	Mise en pression Autocuisser Grillade	Friture Ebullition
Cuisson vivie	100	Crepes Saise et coloration	(Rotis, Steack, Escalope, Filets de poisson, Oeufs au plat)
Cuisson moyenne	67	Réduction rapide (Sauce liquides) Eau Frémissante (Pates, Riz, Légumes) Lait
	68	Réduction lente (Sauce épaisces)
	59	Cuisson au bain-marie Cuisson Autocuiseur après chuchotement
Cuisson douce	49	Mijotage (Ragouts)	Réchauffage des préparations
Cuisson très douce	39	Sauce chocolat Maintien au chaud

Précautions et consels

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentionivement.

Cet apparéil est conforme aux Directives Communautaires suivantes :

• 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives
• 2004/108/CEE du 15/12/04 (Compatible electromagnétique) et modifications successives
• 93/68/CEE du 22/07/93 et modifications successives.
• 1275/2008 stand-by/off mode.

Sécurité générale

! S'assurer que la prise d'air a travers la grille du ventilateur ne soit jamais bouchée. La table a encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques.

• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• N e pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet appeareil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découvert.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toute fois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débrancher immédiatement l'appareil du réseau électrique et s'adresser à un centre d'assistance technique.
• Eviter que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes de la table de cuisson.
• Ne pas oublier que la température des foyers reste assez élevé pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par unvoyant (voir Mise en marche et Utilisation).

Garder àonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
- S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
- Ne pas tirer sur le cable pour débrancher la fiche de la prise de courant.
- N'effectuer aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉ la fiche de la prise de courant.
- Il n'est pas prévu que cet apparéil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience ou les connaissances indispensablees, à moins qu'elles ne le fassent sous la surveillance de celuiqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l' apparéil.
- Si des foyers halogènes équipent votre apparéil, ne les fixez pas des yeux trop longtemps.
- S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La directive europeenne 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les apparciels usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matérielles qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour de plus amples renseignements sur la mise au rebut des electroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commercants.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aerosols pour grilloirs et fours, des detaches et des anti-rouille, des poudres à recycler ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.
- Si la table est particulièrement sale, frottier avec un produit d'entretien ajusté au verre vitrocérément, rincer et essuyer.
- Pour enlever les salissures en relief, utiliser un gratoir prévu à cet effet. Intervenir des que possible, ne pas attendre que l'appareil ait refroidi afin d'éviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocéramique, impregnée d'eau savonneuse donne d'excellents résultats.
- Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussi tôt enlevé à l'aide du grattoir tant que la surface est encore chaude.
- Une fois que la table est propre, elle peut être traitée avec un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l'appareil est tiède ou froid.
- Prendre soin de tousjours bien rincer à l'eau claire et d'essuyer la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

Cadre en acier inox(uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférible d'éliminer aussitôt tout débordement d'eau.

! Certaines tables ont un cadre en aluminium ressemblant à de l'acier inox. Ne pas utiliser de produits d'entretien et de dégraissage ne convenant pas pour l'aluminium.

Démontage de la table

Si le démontage de la table de cuisson s'avéré nécessaire :

1. enlever les vis qui fixent les ressorts de centrage sur les cotes;
2. desserrer les vis des crochets de fixation dans les coins;
3. dégager la table de cuisson du meuble.

Il est vivement deconseilé d'essayer d'acceder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d'assistance technique.

Description technique des modèles

FR

Ces tableaux indiquent, modèle par modèle, les valeurs d'absorption d'énergie, le type d'élement chauffant et le diamètre de chaque foyer.

Tables de cuisson	KRA 640 B KRA 640 C KRA 640 X KRC 640 B KRC 640 X		KRC 641 D B KRC 641 D X KRC 741 D Z
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	H 2300	210	HD	2200/1000/10/140
Arrière droit	H 1400	160	H	1400 160
Avant gauche	H 1200	145	H	1200 145
Avant droit	H 1800	180	H	1800 180
Puisance totale	6700		6600

Tables de cuisson	KEC 645 D C KEC 645 D X		KEC 745 DO Z
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	AD 2200/800	210/140	AD 2200/800 210/140
Arrière droit	H 1400	160	H	1400 160
Avant gauche	H 1200	145	H	1200 145
Avant droit	H 1800	180	HO 2000/110045x250
Puisance totale	6600		6800

Tables de cuisson	KEC 635 T C		KRA 631 TBKA 631 TXKRC 631 TBKRC 631 TX
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière droit	H 1400	160	H	1400 160
Central gauche	HT 2700/1950/1050	270/210/145	HT 2700/1950/1050 270/210/145	1050 270/210/145
Avant droit	A 1800	180	H	1800 180
Puisance totale	5900		5900

Tables de cuisson	KEC 6451 D C KEC 6451 D X		KEC 7451 DO Z
Foyers	Puisance (en W)	Diametre (en mm)	Puisance (en W)	Diametre (en mm)
Arrière gauche	AD 2500/1050	210/140	AD 25	00/1050 210/140
Arrière droit	H 1400	160	H	1400 160
Avant gauche	H 1200	145	H	1200 145
Avant droit	H 1800	180	HO	2000/110045x250
Puisance totale	6900		7100

Legende :

H = hilight simple

HO = hilight ovale

HD = hilight double

HT = hilight triple

A = halogène simple

AD = halogène double

Italiano, 1

Français, 14

English,27

Deutsch, 40 Espanol, 53

KEC 635 TC

KEC 645 DC

KEC 645DX

KRA 631 TB

KRA 631 T X

KRA 640 B

KRA 640 C

KRA 640 X

KRC 631 TB

KRC 631 T X

KRC 640 B

KRC 640 X

KRC 641 D B

KRC 641 D X

KEC 745 DO Z

KRC 741 D Z

KEC 6451 DC

KEC 6451 DX

KEC 7451 DO Z

Contents

Installation, 28-30

Positioning
