BEDIENUNGSANLEITUNG KRA 640 B HOTPOINT-ARISTON

Beschreibung des Gerätes, 44-45

Bedienfeld

Erweiterbare Kochzonen

Inbetriebsetzung und Gebrauch, 46-49

Einschalten des Kochfeldes

Einschalten der Kochzonen

Ausschalten der Kochzonen

Power-Funktion

Die Heizelemente

Programmierung der Garzeit

Die Minutenuhr

Sperre der Schaltelemente

Ausschalten des Kochfeldes

"Demo"-Mode (Vorfuhrmodus)

Praktische Ratschlage zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Praktische Back-/Brathinweise

Vorsichtsmaßregeln und Hinweise, 50

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 51

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 52

Hotpoint

ARISTON

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerat stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorschutsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfrei Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
V on der Installation eines Kochfeldes über einem Geschirrspuler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.
- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitt folgender Abmessungen vorzusehen:

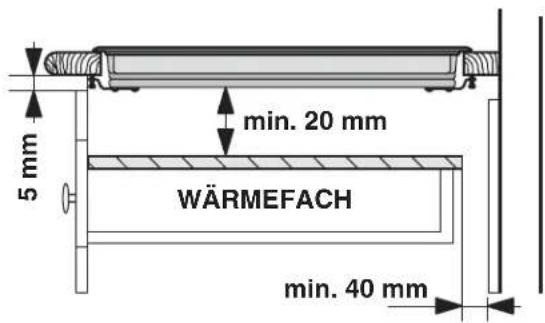

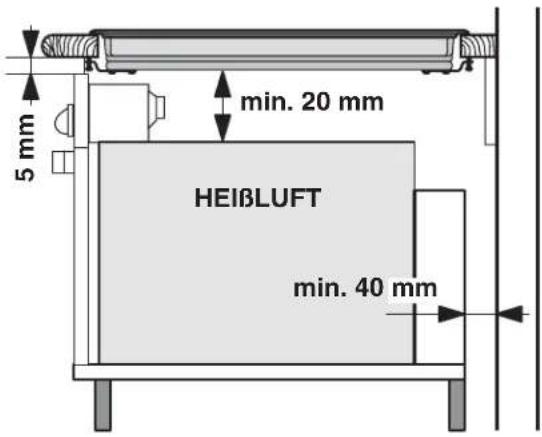

Beluftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40mm von der dahinter liegenden Wand;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmtten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

Angrenzende Schranke, deren Hohe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

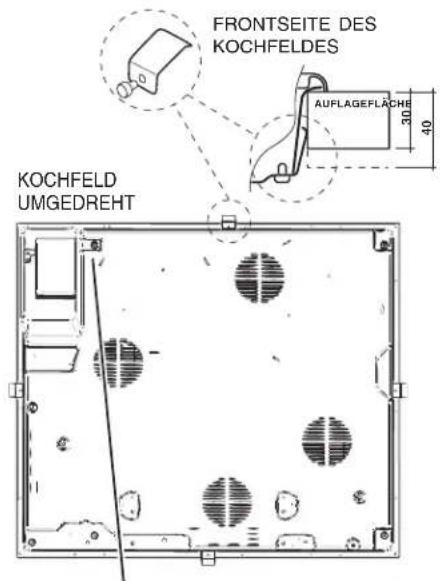

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stutzbzw. Auflagefläche installiert werden.
Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarjne nach der Stärke der Auflagefläche:

• 30 mm - Schraube 17.5 mm;
• 40 mm - Schraube 7.5 mm.

Verfahrens Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jedem Kochfeldseite befindlichen Lochbohrungen.

2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Mobelausschnitt ein, undzarw so, dass es vorschrifsmäß auf der gesamten Auflagefläche aufstützt.

3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaltet.
   !Die Schrauben der Zentrierungsfedern müssen unbedingt zuganglich sein.
   ! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
   !Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroverschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens mussen samtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.

Klemmengehause

KCHFELDMUGEDREHT

Das Gerat ist mit einem
Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige
Elektroversorgungen bestimm ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass

sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schlieben Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
230-240V 1+N - 220-240V 1+N - 50/60 Hz	N L	?: gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
  230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Trennen Sie die Drahte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
400V - 2+N ~ 50/60 Hz	N L1 L2	✓: gelt/grün; N: die 2 blauen Drähte zusammen L1: schwarz L2: braun
230-240V 3 ~ 220-240V 3 ~ 50/60Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	✓: gelt/grün; N1: blau N2: blau L1: schwarz L2: braun

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V 3 - N ~ 50/60 Hz

dannverfahrenSiewefolgct:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines hohener Wertes, geeigneter MaBe (Kabelquerschnitt: 25mm
2. Hebien Sie unter Zuhlifenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehause).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:

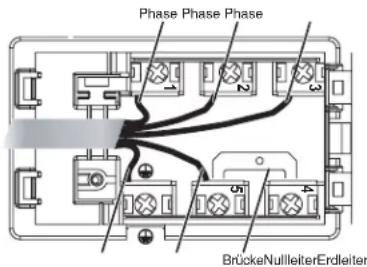

4. Verlegen Sie die Drahte gemäß nachstehenden Zeichnungen und Tabelle und schlieben Sie die Drahte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5 ∅	Dreiphasenanschluss 400

1. Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Dreiphasenanschluss 400

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz
angeschlossen, ist zwischen Stromnetz und Gerät
ein allpoliger Schalter mit einer
Mindestkontaktöffnung von 3 mm
zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßenelektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sichera, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Geratleitung zuganglich sein.
! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und darauf nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller leht nicht jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Beschreibung des Gerätes

DE

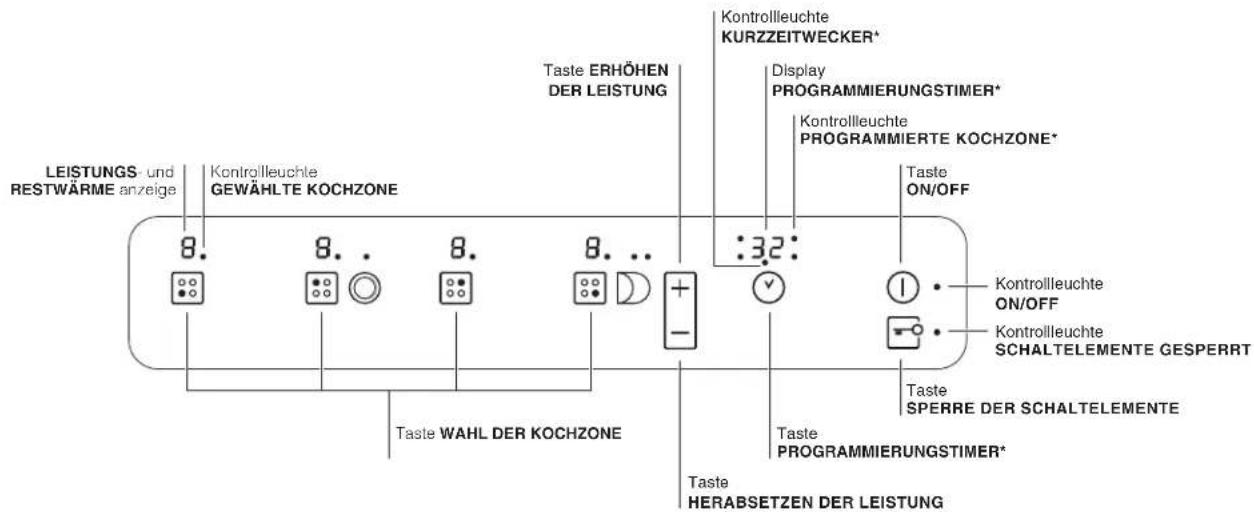

Bedienfeld

Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.

• Taste ERHOHEN DER LEISTUNG: Zum Einsatzen sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuche GEWÄHLTE KÖCHZONE: Diese zeigt an, dass die der Kontrollleuche entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können.
• Taste WAHL DER KOKHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
• Taste ON/OFF: Zum Ein-bzw. Ausschalten des Gerätes.
• Kontrolleuchte ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist.

• Taste PROGRAMMIERUNGSTIMER*: Mittels dieser Taste kann die für jeder Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
  * Nur bei einigen Modellen.

• Display PROGRAMMIERUNGSTIMER*: Auf dieser Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchten PROGRAMMIERTE KOCHZONE*: These zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch).
• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgen Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuche SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespepert wurden (siehe Inbetriebsetzung und Gebrauch).
• Kontrolleuche KURZZEITWECKER*: Diese signalisiert, dass der Kurzzeitwecker lauft

! Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby. Werden für 2 Minuten keine Tasten gedrückt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lufters (wenn vorhanden) automatisch in den "off mode". Das Gerät kehr durch Drucken der Taste ON/OFF in den Betriebsmodus zurück.

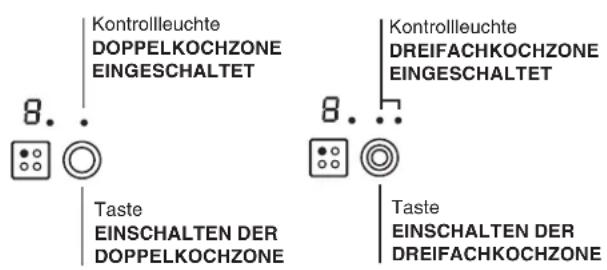

Erweiterbare Kochzonen

Einige Modèle verfügbar über erweiterbare Kochzonen. Diese können unterschiedliche Formen aufweisen (rund oder oval) sowie Unterschiedliche Erweiterungsmöglichkeiten besitzen (Doppel- oder Dreifach-Kochzone). Hier werden die entsprechenden Bedienelemente aufgeführ, mit denen die Modelle bestückt sind, die über solche Optionen verfügbar.

Runde, erweiterbare Kochzone

Ovale, erweiterbare Kochzone

• Taste EINSCHALTEN DER DOPPELKOCHZONE: Mittels dieser kann die Doppelkochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauch).
• Kontrolleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde.
• Taste EINSCHALTEN DER DREIFACHKOCHZONE: Mittels dieser kann die Dreifachkochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauch).

• Kontrolleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde.

• Taste EINSCHALTEN DER OVALEN KOCHZONE: Mittels dieser kann die ovale Kochzone aktiviert werden. (siehe Inbetriebsetzung und Gebrauch).

• Kontrolleuchte OVALE KOCHZONE EINGESCHALTET: Diese zeigt an, dass die ovale Kochzone eingeschaltet wurde.

Inbetriebsetzung und Gebrauch

DE

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ohnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Wahrend der ersten Betriebsstunden konnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

! Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden.

! Durch langeres Drucken der Tasten und konnen die Leistungswerte und die Minuten des Timers im Schnellauf verändert werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrück halten) eingeschaltet.

Einschalten der Kochzonen

Eine jeder Kochzone wird über eine Bedienungstaste

und über einen aus einer Doppeltaste (und bestehenden Leistungsregler eingeschaltet.

U m eine Kochzone einzuschalten, drucken Sie die entsprechende Bedienungstaste und stellen daraufhin über die Tasten und die gewünschte Leistungsstufe ein.

Ausschalten der Kochzonen

Um eine Kochzone auszuschalten, wahren Sie diese zuerst über die entsprechende Bedienungstaste

• Drucken Sie die Taste : Die Kochzonenleistung sinkt allmählich bis zum volligen Ausschalten der Kochzone.

Power-Funktion

Zur Beschleunigung der Aufheizzeit der hinteren Kochzonen kann die Funktion Power eingesetzt werden: Schalten und stellen Sie das gewünschte

Kochfeld ein, wie im vorangegangenen Abschnitt beschreiben. Halten Sie die Bedienungstaste des gewährten Kochfelds für mindestens 2 Sekunden gedrückt. Auf dem Display „Leistungsanzeige" wechselt die Anzeige vom Buchstaben "P" zur zuvor eingestellen Leistungsstufe solange, bis die gewünschte Leistungsstufe erreicht ist. Sobald sie erreicht ist, zeigt das Display wieder die eingestellte

Leistungsstufe. Um diese Funktion zu deaktivieren, halten Sie die Bedieungstaste des Kochfelds, auf dem die Funktion aktiv ist, für mindestens 2 Sekunden gedrückt oder wahlen Sie eine andere Leistungsstufe von 0 bis 9 über den Leistungswahler und +

Die Heizelemente

Das Kochfeld kann, je nach Modell, mit zwei Arten von Heizelementen bestückt sein: Halogen- und Strahlungsbeheizungselemente.

Bei den Halogen-Heizelementen erfolgt die Wärmeübertragung mittels der in diesen Heizelementen befindlichen Halogenlampe.

Thesee zeichnen sich besonderss aufgrund ihrer Eigenschaften aus, die den typischen Eigenschaften des Gases nahe kommt:sofarige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe.

Bei den Strahlungsbeheizungselementen handelt essich um Heizkorper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimaleWärmeverteilung uber den gesamten Topfbodengewährleisten und somit bestmögliche Garergebnissebei Niedrigtemperaturen ermögen. Schmorgerichte,SoBen oder aufzuwärmende Fertiggerichte.

Programmierung der Garzeit

! Sümmtliche Kochzonen können gleichzeitig für eine Garzeit von 1 - 99 Minuten programmiert werden.

1. Wahlen Sie die Kochzone über die entsprechende Wahltaste.
2. Stellen Sie die Gartemperatur ein.
3. Drucken Sie die Programmiertaste
4. Stellen Sie über die Tasten " -" und + " die gewünschte Garzeit ein.
5. Bestätigen Sie die Einstellung durch Druck auf die Taste

Die Zeitrechnung (rückwärfter Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertont (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.

Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

Anzeige im Falle einer Mehrfachprogrammierung

Wurde die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrolleuche blinking, um

anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen sind eingeschaltet. Um die Restzeit der anderen programmierten Kochfelder anzuzeigen drucken Sie wiederholt die

Taste: es werden in Folge und im Uhrzeigersinn alle Zeiten der programmierten Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links.

Änderung der Programmierung

1. Drücken Sie mehrmals die Taste , bis die Zeit der Kochzone, deren Programmierung Sie ändern möchten, angezeigt wird.
2. Stellen Sie mittels der Tasten - und + die neue Zeit ein.
3. Bestätigen Sie die Einstellung durch Druck auf die

Taste

Möchten Sie eine Programmierung loschen, dann verfahren Sie wie folgt: Bei Punkt 2 drücken Sie die Taste - Die programmierte Zeit wird fortlaufend gesenkt bis zum Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlást den Programmierungs-Modus.

Die Minutenuhr

Das Kochfeld muss eingeschaltet sein.
Mit dem Minutenzahler kann ein Zeitraum bis 99.
Minuten eingestellt werden.

1. Drucken Sie die Programmiertaste bis sich die Kontrolleuchte des Minutenzahlers einschaltet.
2. Stellen Sie über die Tasten "-" und "+" die gewünschte Zeit ein.
3. Bestätigten Sie die Einstellung durch Druck auf die Taste

Die Zeitrechnung (rückwärfteriger Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit ertont ein akustisches Signal (über die Dauer von 1 Minute).

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gespert werden, um irrtumliche Einstellungenänderungen zu verhindern (durch Kinder,

bei der Reinigung usw.). Drucken Sie die Taste, dann werden die Schaltelemente gespert. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder

freigegeben werden. Drücken Sie die Taste für eineuge Sekunden; die Kontrolleuchte erlischt, die Schaltelemente werden freigegeben.

Ausschalten des Kochfeldes

Durch Drücken der Taste wird das Kochfeld ausgeschaltet.

Sollten die Schaltelemente gespert worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespert. Um das Kochfeld wieder einschalten zu konnen, müssen die Schaltelemente vorher entsprtt werden.

,Demo"-Mode (Vorfuhrmodus)

Es besteht die Möglichkeit, einen Vorfruhmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorfruhmodus muss das Kochfeld eingeschaltet und alle Platten ausgeschaltet sein.

• Halten Sie die Tasten + und - für 6 Sekunden gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrollleuche ON/OFF und die Kontrollleuche SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die Tasten + und - los und drücken Sie die Taste
• Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld schaltet sich aus:
• Wird das Kochfeld daraufufhin wieder eingeschaltet, befindet es sich im Vorführmodus (Demo-Mode)

Zum Verlassen these Modus verfahren Sie gemäß obiger Angaben. Auf dem Display erscheint abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, Funktioniert es wurde auf normale Weise.

Praktische Ratschlage zum Einsatz des Gerätes

So gibt Ihnen Ihr Kochfeld sein Bestes:

• V erwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

DE

• Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• V ermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner konnte die Topfböden möglich verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topf Bodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgroße. Das Blinken der Anzeigeleuche kann Folgendes signalisieren:

• ungeeignetes Kochgeschirr,
  ein zu geringer Topfduhrmesser,
• der Topf wurde abgenommen.

Restwärmeanzeigen

Jede Kochzone ist mit einer Restwärmeanzeige ausgerüstet. Diese Anzeige signaliert, welche Kochzonen noch eine erhöhte Temperatur haben. Zeigt die Leistungsanzeige H, dann ist die Kochzone noch warm. Es ist beispelsweise möglich, eine Speise warm zu halten oder Schokolade oder Butter zu schmelzen. Mit dem Abkühlen der Kochzone zeigt die Leistungsanzeige H. Die Anzeige schaltet sich ab, sobald die Kochzone ausreichend abgekühlt ist.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige gefolgt von einer blinkenden Zahl. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Auftreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige "0". Beispiel: Die hinterere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hinterere rechte Kochzone wird nach 5 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 8 Stunden.

Heizleistung	Beschränkung der Funktionsdauer in Stunden
19
2	8
3	7
4	6
5	5
6	4
7	3
8	2
91

Tonsignal

Einige Anomalien, wie:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
  Flüssigkeit, die über das Schaltfeld gegessen wurde,
• ein zu länger Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Wirde die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Praktische Back-/Brathinweise

DE

Sehr stark garen	9	Schnellgaren Schnellkochtopf Grillen	Fritieren Kochen
Stark garen	8	Crèpes	Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)
Sanftgaren:	7	Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch
	6	Langsam eindicken (dickflüssige Soßen)
	5	Wasserbad	Garen im Schnellkochtopf nach dem Dampfaustritt
Sehr sanft Garen:	4	Sehr sanft Garen	Aufwärmen von Speisen
Extrem sanft Garen:	3	Schokoladensoße	Warmhalten

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenen aufmerksam gelesen werden.

Cieses Gerat entspricht den folgenden EG-Richtlinien:

• 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
• 2004/108/EWG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen
• 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
• 1275/2008 stand-by/off mode.

Allgemeine Sicherheit

! Stellen Sieitte sicher, dass das Beluftungsgitter des Geblases niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.

• Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Füßen und auch nicht, wenn Sie barfuß sind.
  Das Geratarfur von Erwachsenen und gemaβ den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellflache oder als Schneidebrett.
  Das Glaskeramikkochfeld ist stoßfest;)dennoch kann es durch StöBe bzw. Aufprall von spitzen Gegenständen springen (oder)sagar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
• V ermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelangt.
• Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
• Halten Sie sãmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Siealanders auf

Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch因为他们 oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Stellen Sie Stieltöpe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, soweit vorhanden.
• Kinder)dufenichtmit demGeratspielern.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmull entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um möglichste Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handl er wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.
! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Beirysponders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspulen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollen sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerrechte müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeht sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerät vorzunehmen.

• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließlich abzutrocknen. Rückstände der Reinigungsmittel können sichathamlich bei der nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollen stark kalkhaltiges Wasser oder phosphorhaltiges Spulmittel für längerere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspulen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehrähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht fur Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der beiden Zentrierungsfedern dieren;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
   3.nehmen Sie das Kochfeld aus dem Mobelausschnitt Heraus.
   ! Wir empfehlen dringlich, Innemechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.

Technische Beschreibung der Modelle

DE

In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeder Kochzone ausgewiesen.

Kochfelder KRA 640 B KRA 640 C KRA 640 X KRC 640 B KRC 640 X			KRA 641 T B KEC 641 T C KEC 741 T C
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten links	H 2300	210	HD 2200/1000 210/140
Hinten rechts	H 1400	160	H 1400	160
Vorne links	H 1200	145	H 1200	145
Vorne rechts	H 1800	180	H 1800	180
Gesamtleistung	6700		6600

Kochfelder	KEC 645 T C KEC 645 T C		KEC 745 DO Z
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten links	AD 2200/800	210/140	AD 2200/800	210/140
Hinten rechts	H 1400	160	H 1400	160
Vorne links	H 1200	145	H 1200	145
Vorne rechts	H 1800	180	HO 2000/1100	145x250
Gesamtleistung	6600		6800

Kochfelder	KEC 635 T C		KRA 631 TBKA 631 TBKA 631 TBKA 631 TB
Kochzonen	Leistung (W)	Durchmesser(mm)	Leistung (W) Durchmesser (mm)
Hinten rechts	H 1400	160	H 1400	160
Mitte links	HT 2700/1950/1050	270/210/145	HT 2700/1950/1050	270/210/145
Anteriore dx	A 1800	180	H 1800	180
Potenza totale	5900		5900

Kochfelder	KEC 6451 T C KEC 6451 T C		KEC 7451 DO Z
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten links	AD 2500/1050	210/140	AD 2500/1050	210/140
Hinten rechts	H 1400	160	H 1400	160
Vorne links	H 1200	145	H 1200	145
Vorne rechts	H 1800	180	HO 2000/1100	145x250
Gesamtleistung	6900		7100

Legende:

H = hilight ineffach

HO = hilight oval

HD = hilight doppel

HT = hilight dreifach

A = Halogen einfach

AD = Halogen doppelt

Italiano, 1

Français, 14 English,27

Deutsch, 40

Espanol, 53

KEC 635 TC

KEC 645 DC

KEC 645DX

KRA 631 T B

KRA 631 T X

KRA 640 B

KRA 640 C

KRA 640 X

KRC 631 T B

KRC 631 T X

KRC 640 B

KRC 640 X

KRC 641 D B

KRC 641 D X

KEC 745 DO Z

KRC 741 D Z

KEC 6451 DC

KEC 6451 DX

KEC 7451 DO Z

Sumario

ES

Instalación, 54-56

Colocacion

Conexión electrica
