MODE D'EMPLOI ERA36433W ELECTROLUX

notice d'utilisation

manual de instruções

Réfrigérateur/congélateur

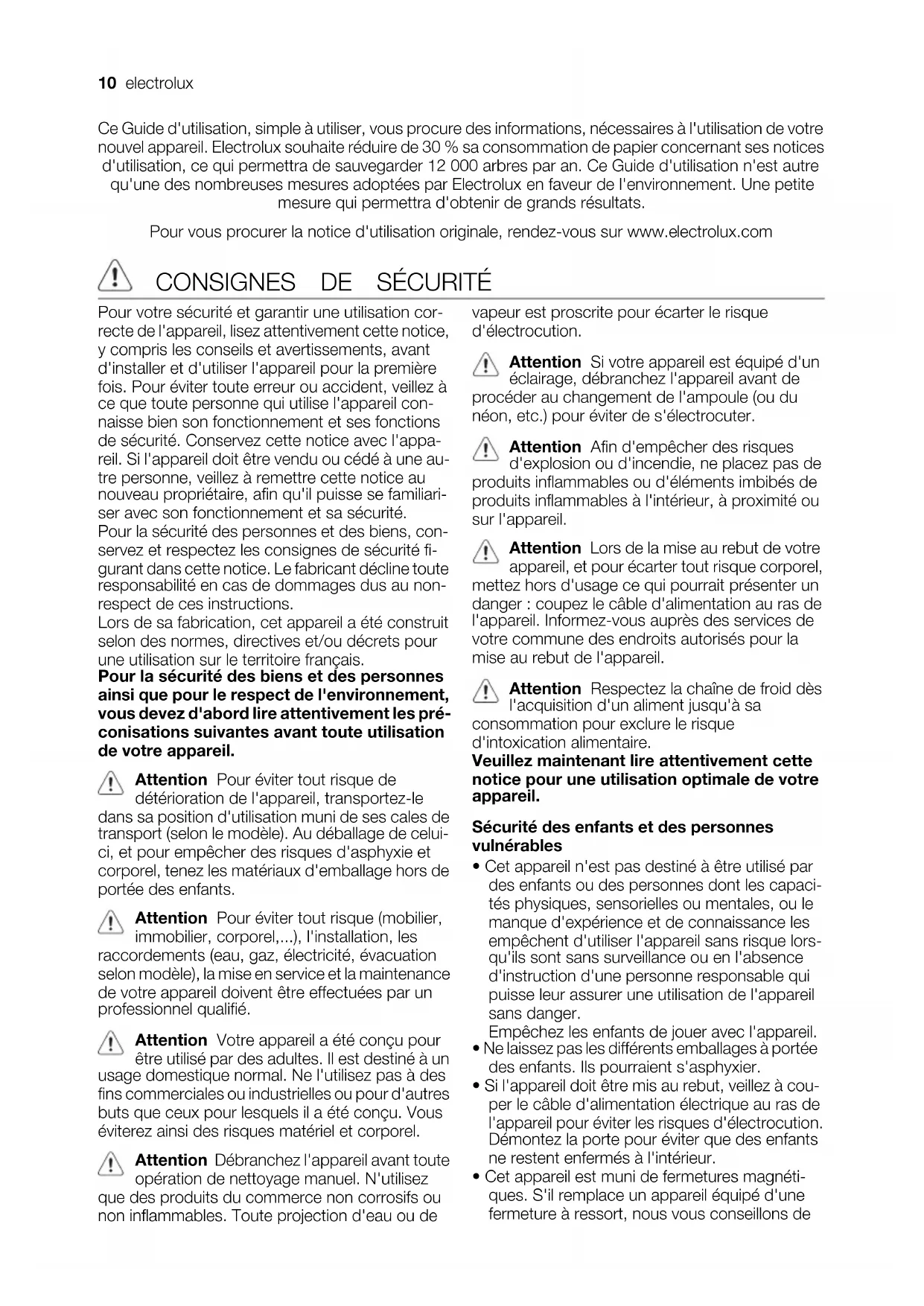

electrolux 9Ce Guide d'utilisation, simple à utiliser, vous procure des informations, nécessaires à l'utilisation de votre

nouvel appareil. Electrolux souhaite réduire de 30 % sa consommation de papier concernant ses notices

d'utilisation, ce qui permettra de sauvegarder 12 000 arbres par an. Ce Guide d'utilisation n'est autre

qu'une des nombreuses mesures adoptées par Electrolux en faveur de l'environnement. Une petite

mesure qui permettra d'obtenir de grands résultats.

Pour vous procurer la notice d'utilisation originale, rendez-vous sur www.electrolux.com

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation cor-

recte de l'appareil, lisez attentivement cette notice,

y compris les conseils et avertissements, avant

d'installer et d'utiliser l'appareil pour la première

fois. Pour éviter toute erreur ou accident, veillez à

ce que toute personne qui utilise l'appareil con-

naisse bien son fonctionnement et ses fonctions

de sécurité. Conservez cette notice avec l'appa-

reil. Si l'appareil doit être vendu ou cédé à une au-

tre personne, veillez à remettre cette notice au

nouveau propriétaire, afin qu'il puisse se familiari-

ser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, con-

servez et respectez les consignes de sécurité fi-

gurant dans cette notice. Le fabricant décline toute

responsabilité en cas de dommages dus au non-

respect de ces instructions.

Lors de sa fabrication, cet appareil a été construit

selon des normes, directives et/ou décrets pour

une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes

ainsi que pour le respect de l'environnement,

vous devez d'abord lire attentivement les pré-

conisations suivantes avant toute utilisation

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez-le

dans sa position d'utilisation muni de ses cales de

transport (selon le modèle). Au déballage de celui-

ci, et pour empêcher des risques d'asphyxie et

corporel, tenez les matériaux d'emballage hors de

Attention Pour éviter tout risque (mobilier,

immobilier, corporel,...), l'installation, les

raccordements (eau, gaz, électricité, évacuation

selon modèle), la mise en service et la maintenance

de votre appareil doivent être effectuées par un

professionnel qualifié.

Attention Votre appareil a été conçu pour

être utilisé par des adultes. Il est destiné à un

usage domestique normal. Ne l'utilisez pas à des

fins commerciales ou industrielles ou pour d'autres

buts que ceux pour lesquels il a été conçu. Vous

éviterez ainsi des risques matériel et corporel.

Attention Débranchez l'appareil avant toute

opération de nettoyage manuel. N'utilisez

que des produits du commerce non corrosifs ou

non inflammables. Toute projection d'eau ou de

vapeur est proscrite pour écarter le risque

Attention Si votre appareil est équipé d'un

éclairage, débranchez l'appareil avant de

procéder au changement de l'ampoule (ou du

néon, etc.) pour éviter de s'électrocuter.

Attention Afin d'empêcher des risques

d'explosion ou d'incendie, ne placez pas de

produits inflammables ou d'éléments imbibés de

produits inflammables à l'intérieur, à proximité ou

Attention Lors de la mise au rebut de votre

appareil, et pour écarter tout risque corporel,

mettez hors d'usage ce qui pourrait présenter un

danger : coupez le câble d'alimentation au ras de

l'appareil. Informez-vous auprès des services de

votre commune des endroits autorisés pour la

mise au rebut de l'appareil.

Attention Respectez la chaîne de froid dès

l'acquisition d'un aliment jusqu'à sa

consommation pour exclure le risque

d'intoxication alimentaire.

Veuillez maintenant lire attentivement cette

notice pour une utilisation optimale de votre

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les capaci-

tés physiques, sensorielles ou mentales, ou le

manque d'expérience et de connaissance les

empêchent d'utiliser l'appareil sans risque lors-

qu'ils sont sans surveillance ou en l'absence

d'instruction d'une personne responsable qui

puisse leur assurer une utilisation de l'appareil

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée

des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à cou-

per le câble d'alimentation électrique au ras de

l'appareil pour éviter les risques d'électrocution.

Démontez la porte pour éviter que des enfants

ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de

10 electroluxrendre celle-ci inutilisable avant de vous en dé-

barrasser. Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi leur vie

Mesures générales de sécurité

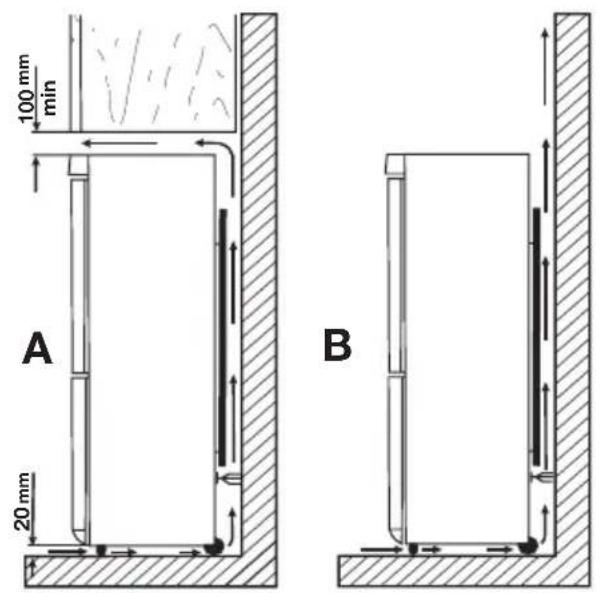

Attention Veillez à ce que les orifices de

ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la con-

servation d’aliments et/ou de boissons dans le

cadre d’un usage domestique normal, tel que

celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents

chimiques ou tout autre système artificiel pour

accélérer le processus de dégivrage.

• N’utilisez pas d'autres appareils électriques (par

exemple, sorbetières) à l'intérieur d’appareils ré-

frigérants sauf s’ils sont homologués pour cet

usage par leur fabricant.

• Faites très attention lorsque vous déplacez l'ap-

pareil afin de ne pas endommager des parties

du circuit de refroidissement et ainsi d'éviter des

• Le circuit de refroidissement de l’appareil con-

tient de l’isobutane (R600a), un gaz naturel of-

frant un haut niveau de compatibilité avec l’en-

vironnement mais qui est néanmoins inflamma-

Pendant le transport et l'installation de l’appareil,

assurez-vous qu'aucune pièce du circuit de re-

froidissement n'est endommagée.

– Évitez les flammes vives (briquet) et tout autre

allumage (étincelles).

– Aérez soigneusement la pièce où se trouve

• Ne modifiez pas les spécifications de l'appareil.

Un cordon d'alimentation endommagé peut être

la cause de courts-circuits, d'incendies et/ou de

décharges électriques.

Avertissement Les composants électri-

ques (cordon d'alimentation, prise, compres-

seur) doivent être remplacés par un technicien

d’entretien agréé ou par un électricien spécialisé.

1. L'appareil ne doit pas être raccordé à l'aide

d'un prolongateur, d'une prise multiple ou

d'un raccordement multiple (risque d'incen-

2. Assurez-vous que la prise n'est pas écrasée

ou endommagée par l'arrière de l'appareil.

Une prise de courant endommagée peut

surchauffer et provoquer un incendie.

3. Vérifiez que la prise murale reste accessible

une fois que l'installation est terminée.

4. Ne débranchez pas l'appareil en tirant sur le

câble, particulièrement lorsque l'appareil est

tiré de son logement.

5. Si la fiche du cordon d'alimentation est des-

serrée, ne la branchez pas dans la prise mu-

rale. Risque d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de

l'ampoule d'éclairage n'est pas présent.

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en le dé-

• Ne touchez pas avec les mains humides les sur-

faces givrées et les produits congelés (risque de

brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

utilisées dans cet appareil sont des

ampoules spéciales dédiées uniquement à un

usage avec des appareils ménagers. Elles ne

conviennent pas à l'éclairage des pièces d'une

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties

en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la

sortie d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recon-

• Conservez les aliments emballés conformément

aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'appa-

reil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment con-

gélateur, car la pression se formant à l'intérieur

du contenant pourrait le faire éclater et endom-

mager ainsi l'appareil.

• Ne consommez pas certains produits tels que

les bâtonnets glacés dès leur sortie de l'appareil,

car ils peuvent provoquer des brûlures.

Stockage des denrées dans les réfrigérateurs

La consommation croissante de plats préparés et

d'autres aliments fragiles, sensibles en particulier

au non-respect de la chaîne de froid

saire une meilleure maîtrise de la température de

transport et de stockage de ces produits.

5) Si le diffuseur est prévu

6) Si l'ampoule est équipée d'un diffuseur d'éclairage.

7) Si l'appareil est sans givre

8) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son condi-

tionnement jusqu'à son utilisation par le consommateur

electrolux 11A la maison, le bon usage du réfrigérateur et le

respect de règles d'hygiène rigoureuses contri-

buent de façon significative et efficace à l'amélio-

ration de la conservation des aliments.

Conservation des aliments / Maîtrise des

Stockez les aliments selon leur nature dans la zone

Zone tempérée: Boissons, œufs, beurre, sau-

ces industrielles et préparées, fromages à pâtes

cuites, fruits et légumes frais.

• Zone fraîche: Produits laitiers, desserts lactés,

matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, pois-

sons, charcuteries, plats préparés, salades

composées, préparations et pâtisseries à base

d'œufs ou de crème, pâtes fraîches, pâte à tar-

te, pizza / quiches, produits frais et fromages au

lait cru, légumes prêts à l'emploi vendus sous

sachet plastique et plus généralement, tout pro-

duit frais dont la date limite de consommation

(DLC) est associée à une température de con-

servation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature

à éviter la contamination croisée et à prévenir une

mauvaise conservation des aliments:

• Emballer systématiquement les produits pour

éviter que les denrées ne se contaminent mu-

• Se laver les mains avant de toucher les aliments

et plusieurs fois pendant la préparation du repas

si celle-ci implique des manipulations successi-

ves de produits différents, et après, bien sûr, au

moment de passer à table comme les règles

d'hygiène l'imposent.

• Ne pas réutiliser des ustensiles ayant déjà servi

(cuillère en bois, planche à découper sans les

avoir bien nettoyés au préalable).

• Attendre le refroidissement complet des prépa-

rations avant de les stocker (exemple : soupe).

• Limiter le nombre d'ouvertures de la porte et, en

tout état de cause , ne pas la laisser ouverte trop

longtemps pour éviter une remontée en tempé-

rature du réfrigérateur.

• Disposer les aliments de telle sorte que l'air puis-

se circuler librement tout autour.

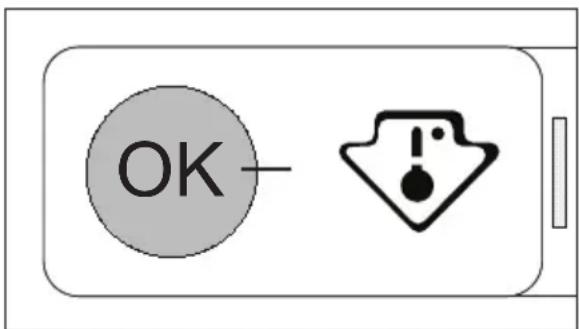

Il convient de vérifier régulièrement que la tempé-

rature, notamment celle de la zone la plus froide,

est correcte et le cas échéant, d'ajuster le dispositif

de réglage de température en conséquence com-

me indiqué (page Utilisation)

Mesure de la température La mesure de la tem-

pérature dans une zone (sur une clayette, par

exemple) peut se faire au moyen d'un thermomè-

tre placé, dès le départ, dans un récipient rempli

d'eau (verre). Pour avoir une représentation fidèle

de la réalité, lisez la température sans manipulation

des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfrigéra-

teur en utilisant un produit d'entretien doux sans

effet oxydant sur les parties métalliques, puis

rincer avec de l'eau additionnée de jus de citron,

de vinaigre blanc ou avec tout produit désinfec-

tant adapté au réfrigérateur.

• Retirez les suremballages du commerce avant

de placer les aliments dans le réfrigérateur (par

exemple suremballages des packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'appareil en

toutes circonstances et en particulier pour les

conseils d'entretien.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil hors tension et débranchez-le de la prise

• N'utilisez pas d'objets métalliques pour nettoyer

• N'utilisez pas d'objet tranchant pour gratter la

couche de givre. Utilisez une spatule en plasti-

• Contrôlez régulièrement l'orifice d'évacuation

de l'eau de dégivrage dans le compartiment ré-

frigérateur. Nettoyez-le, si besoin. Si l'orifice est

bouché, l'eau s'écoulera en bas de l'appareil.

Important Avant de procéder au branchement

électrique, respectez scrupuleusement les

instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas en-

dommagé. Ne branchez pas l'appareil s'il est

endommagé. Signalez immédiatement au re-

vendeur de l'appareil les dommages constatés.

Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heu-

res avant de brancher l'appareil pour que le cir-

cuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de

l'appareil pour éviter qu'il ne surchauffe. Pour

assurer une ventilation suffisante, respectez les

instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout

contact avec le compresseur et le condenseur

(risque de brûlure).

• Placez de préférence votre appareil loin d'une

source de chaleur (chauffage, cuisson ou rayons

solaires trop intenses).

• Assurez-vous que la prise murale reste acces-

sible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uni-

• Les branchements électriques nécessaires à

l'entretien de l'appareil doivent être réalisés par

un électricien ou par une personne qualifiée.

9) Si un branchement sur le réseau d'eau est prévu

12 electrolux• Cet appareil ne doit être entretenu et réparé que

par votre service après vente, exclusivement

avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre

appareil ne contiennent pas de C.F.C. con-

tribuant ainsi à préserver l'environnement. L'appa-

reil ne doit pas être mis au rebut avec les ordures

ménagères et les déchets urbains. La mousse

d'isolation contient des gaz inflammables : l'appa-

reil sera mis au rebut conformément aux règle-

ments applicables disponibles auprès des autori-

tés locales. Veillez à ne pas détériorer les circuits

frigorifiques, notamment au niveau du conden-

seur. Les matériaux utilisés dans cet appareil iden-

tifiés par le symbole

FONCTIONNEMENT Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des

aiguilles d'une montre sur une position moyenne.

Pour mettre à l'arrêt l'appareil, tournez le bouton

du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme

• tournez le bouton du thermostat vers le bas pour

obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut

pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant

compte du fait que la température à l'intérieur de

l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position

de froid maximum, lorsque la température

ambiante est élevée et que l'appareil est plein, il est

possible que le compresseur fonctionne en régime

continu. Dans ce cas, il y a un risque de formation

excessive de givre sur la paroi postérieure à

l'intérieur de l'appareil. Pour éviter cet

inconvénient, placez le thermostat sur une

température plus élevée de façon à permettre un

dégivrage automatique et, par conséquent, des

économies de courant.

PREMIÈRE UTILISATION Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, net-

toyez l'intérieur et tous les accessoires internes

avec de l'eau tiède savonneuse pour supprimer

l'odeur caractéristique du "neuf" puis séchez soi-

Important N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne pas

UTILISATION QUOTIDIENNE Indicateur de température

Pour vous aider au bon réglage de votre appareil

nous avons équipé votre réfrigérateur d'un indica-

teur de température, celui-ci étant placé dans la

zone la plus froide.

La zone la plus froide du compartiment réfri-

gérateur se situe au niveau de la clayette in-

Le symbole ci-contre indique l'emplacement de la

zone la plus froide de votre régrigérateur.

L'espace situé directement au dessus de la clay-

ette en verre du bac à légumes est la zone la plus

froide du compartiment réfrigérateur comme indi-

qué par la clayette ou l'autocollant sur la paroi de

Pour la bonne conservation des denrées dans vo-

tre réfrigérateur et notamment dans la zone la plus

froide, veillez à ce que dans l'indicateur de tem-

pérature "OK" apparaisse.

Si "OK" n'apparait pas, la température moyenne

de la zone est trop élevée. Réglez le dispositif de

réglage de température sur une position inférieure.

L'indication "OK" apparaissant en noir, celui-ci est

difficilement visible si l'indicateur de température

electrolux 13est mal éclairé. La bonne lecture de celui-ci est fa-

cilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de

température, attendez la stabilisation de la tempé-

rature à l'intérieur de l'appareil avant de procéder

si nécessaire, à un nouveau réglage. Ne modifiez

la position du dispositif de réglage de température

que progressivement et attendez au moins 12

heures avant de procéder à une nouvelle vérifica-

tion et à une éventuelle modification.

Important Après chargement de l'appareil de

denrées fraîches ou après ouvertures répétées (ou

ouverture prolongée) de la porte, il est normal que

l'inscription "OK" n'apparaisse pas dans

l'indicateur de température ; attendez au moins 12

heures avant de réajuster le dispositif de réglage

Si l'évaporateur du compartiment réfrigérateur

(paroi du fond de l'appareil) se couvre anormale-

ment de givre (appareil trop chargé, température

ambiante élevée, thermostat sur une position éle-

vée, ouvertures fréquentes de la porte), ramenez

progressivement la manette du thermostat sur une

position inférieure, jusqu'à obtenir de nouveau des

périodes d'arrêt du compresseur. En effet, le dé-

givrage automatique de compartiment réfrigéra-

teur ne s'effectue que si le compresseur s'arrête

Température correcte

OK Congélation d'aliments frais

Le compartiment congélateur est idéal pour con-

geler des denrées fraîches et conserver les ali-

ments surgelés ou congelés pendant longtemps.

Pour congeler les denrées fraîches, il n'est pas né-

cessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tour-

nez le bouton du thermostat vers le haut pour ob-

tenir un réglage de froid maximum.

Important Dans ce cas, la température du

compartiment réfrigérateur peut chuter au-

dessous de 0°C. Si cela se produit, repositionnez

le bouton du thermostat sur un réglage plus chaud.

Placez les denrées fraîches à congeler dans le

compartiment supérieur.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé,

placez le thermostat sur la position Max pendant

2 heures environ, avant d'introduire les produits

dans le compartiment.

Important En cas de dégivrage accidentel, dû par

exemple à une panne de courant, si la panne doit

se prolonger plus longtemps qu'il n'est indiqué à

la rubrique "temps d'augmentation" dans la

section Caractéristiques techniques, consommez

les aliments décongelés le plus rapidement

possible ou recongelez-les après les avoir cuits

(une fois refroidis).

Les aliments surgelés ou congelés peuvent être

décongelés dans le compartiment réfrigérateur ou

à température ambiante, avant d'être utilisés, en

fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans

décongélation préalable : dans ce cas, la cuisson

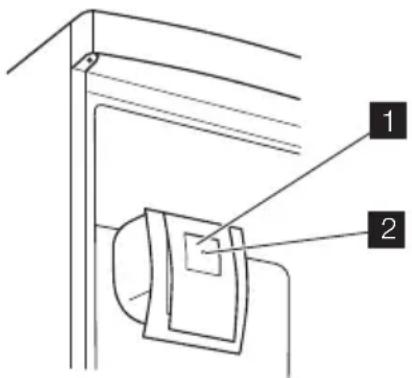

Ce modèle est pourvu d'un dispositif qui brasse

l'air uniformément. Cette technologie a pour effet

d'uniformiser la température à l'intérieur du réfri-

gérateur plus rapidement pour atteindre une tem-

pérature plus basse tout en maintenant un taux

d'humidité constant.

Pour actionner le brassage de l'air, appuyez sur

l'interrupteur (1). Le voyant vert (2) s'allume.

14 electroluxCe système permet le refroidissement rapide des

aliments et une température plus homogène dans

Important Activez le ventilateur lorsque la

température ambiante est supérieure à 25 °C.

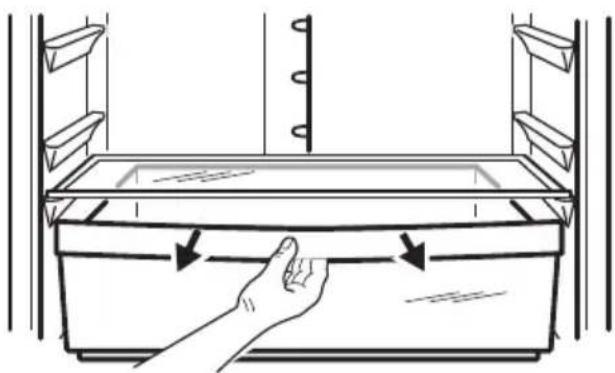

Le tiroir FreshZone est adapté à la conservation

des denrées fraîches et hautement périssables

(poissons, viandes), car la température y est infé-

rieure à celle des autres zones du réfrigérateur.

UTILISATION QUOTIDIENNE Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le

circuit d'évaporation peut produire un bruit de

gargouillis ou de bouillonnement. Ce phénomè-

• Le compresseur peut produire un ronronnement

aigu ou un bruit de pulsation. Ce phénomène est

• La dilatation thermique peut provoquer un sou-

dain, léger bruit de craquement. C'est un phé-

nomène normal et sans gravité. Ce phénomène

• Un léger claquement se produit lors de la mise

en fonctionnement/à l'arrêt du compresseur. Ce

phénomène est normal.

ENTRETIEN ET NETTOYAGE Attention débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et la

recharge ne doivent donc être effectués que par

du personnel autorisé.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évapo-

rateur du compartiment réfrigérateur à chaque ar-

rêt du compresseur, en cours d'utilisation normale.

L'eau de dégivrage est collectée dans un récipient

spécial situé à l'arrière de l'appareil, au-dessus du

compresseur, d'où elle s'évapore.

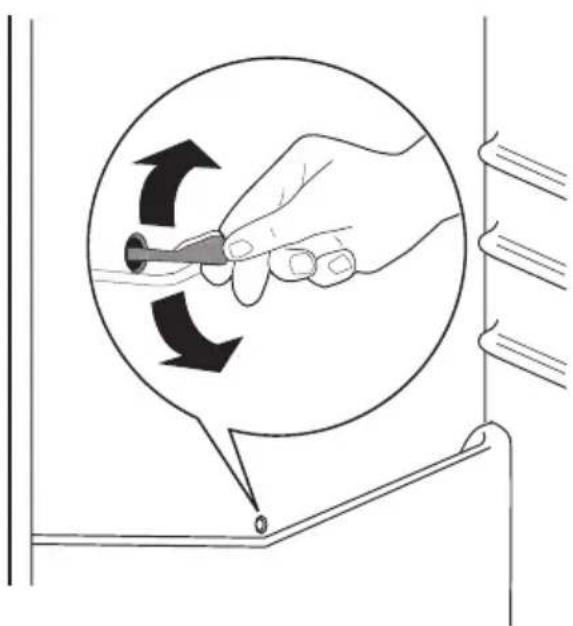

Il est important de nettoyer régulièrement l'orifice

d'écoulement de la gouttière d'évacuation de l'eau

de dégivrage située au milieu du compartiment ré-

frigérateur pour empêcher l'eau de déborder et de

couler sur les aliments qui se trouvent à l'intérieur.

Nettoyez l'orifice d'écoulement de l'eau de dégi-

vrage avec le bâtonnet spécial se trouvant déjà

Dégivrage du congélateur

Une certaine quantité de givre se formera toujours

sur les plateaux du congélateur et autour du com-

partiment supérieur.

Périodiquement (toutes les 2 ou 3 semaines) ou

lorsque la couche de givre atteint une épaisseur

d'environ 3-5 mm, grattez la mince couche de gi-

vre qui recouvre les parois.

Pour dégivrer, suivez les instructions ci-dessous :

• Débranchez l'appareil.

electrolux 15• Sortez les denrées surgelées et congelées. En-

veloppez celles-ci dans plusieurs feuilles de pa-

pier journal, ou mieux, dans des emballages iso-

thermes. Conservez-les dans un endroit frais.

• Retirez les tiroirs du congélateur

• Conservez également les tiroirs dans un endroit

Vous pouvez accéléré le processus de dégivrage

en plaçant un bol d'eau chaude (non bouillante)

dans le congélateur.

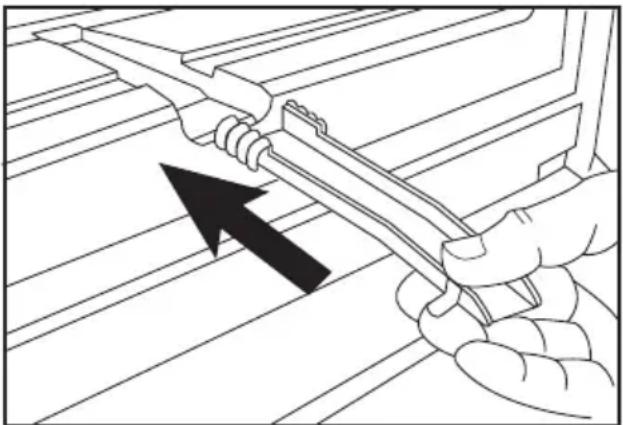

• Sortez la gouttière d'évacuation comme indiqué

et placez-la dans le tiroir inférieur dans lequel

s'écoulera l'eau de dégivrage.

• Vous pouvez accélérer le dégivrage en retirant

avec précaution la couche de givre. Utilisez pour

cela une spatule en plastique.

• Le dégivrage terminé, procédez au nettoyage

de l'appareil. Essuyez-le correctement et remet-

tez en place la gouttière d'évacuation.

• Rebranchez l'appareil et remettez-le en service.

Il est recommandé de placer le thermostat de

l'appareil sur la position Max pendant quel-

ques heures pour que la température de stoc-

kage suffisante puisse être atteinte le plus

rapidement possible.

Important N'utilisez jamais de couteau ou d'objet

métallique ou tranchant, vous risquez de détériorer

l'évaporateur. N'utilisez jamais de dispositif

mécanique ou de moyens artificiels autres que

ceux recommandés dans cette notice d'utilisation

pour accélérer le processus de dégivrage. Une

augmentation de la température des aliments

surgelés pendant le dégivrage peut raccourcir leur

durée de conservation.

CARACTÉRISTIQUES TECHNIQUES Dimensions

Autonomie de fonctionnement 20 h

Les informations techniques se trouvent sur la pla-

que signalétique sur la paroi intérieure gauche de

l'appareil et sur l'étiquette énergétique.

INSTALLATION Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant

d'installer l'appareil.

Installez cet appareil à un endroit où la température

ambiante correspond à la classe climatique indi-

quée sur la plaque signalétique de l'appareil :

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Emplacement

Placez de préférence votre appareil loin d'une

source de chaleur (chauffage, cuisson aux rayons

solaires trop intenses). Veillez à ce que l'air circule

librement tout autour de l'appareil. Pour obtenir les

meilleures performances possibles, si vous sou-

haitez placer l'appareil sous un élément, il est in-

dispensable de laisser un espace d'au moins 100

mm entre le dessus de l'appareil et l'élément su-

périeur. Théoriquement, l'appareil ne doit pas être

placé sous un élément. Calez soigneusement l'ap-

pareil en agissant sur le(s) pied(s) réglable(s).

Avertissement L'appareil doit pouvoir être

débranché à tout moment. Il est donc

nécessaire que la prise murale reste accessible

une fois que l'installation est terminée.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V

monophasé. Vérifiez que le compteur électrique

peut supporter l'intensité absorbée par votre ap-

pareil compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A

Important L'installation doit être réalisée

conformément aux règles de l'art, aux

prescriptions de la norme NF.C.15100 et aux

prescriptions des fournisseurs d'énergie

Utilisez un socle de prise de courant comportant

une borne de mise à la terre, qui doit être obliga-

toirement raccordée conformément à la norme

NF.C. 15100 et aux prescriptions des fournisseurs

d'énergie électrique ; cette prise de courant doit

impérativement être accessible. Si le câble d'ali-

mentation est endommagé, il doit être remplacé

par un câble d'alimentation certifié. Cette opéra-

tion ne peut être effectuée que par une personne

habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordée à l'aide d'un

prolongateur, d'une prise multiple ou d'un raccor-

dement multiple (risque d'incendie). Vérifiez que la

prise de terre est conforme aux règlements en vi-

Notre responsabilité ne saurait être engagée en

cas d'accidents ou d'incidents provoqués par une

mise à la terre inexistante ou défectueuse.

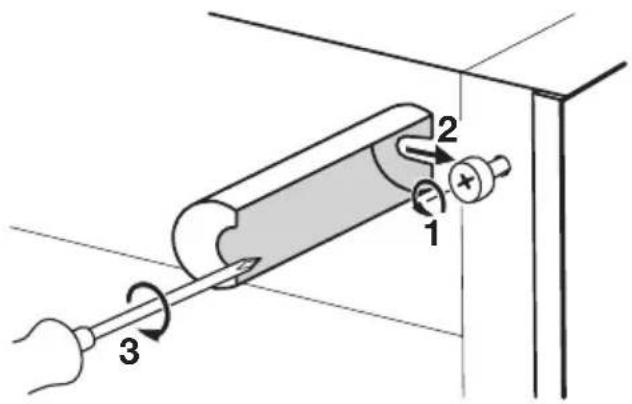

Le sachet avec la documentation contient

deux entretoises, qui doivent être mises en

place comme le montre l'illustration.

Dévissez les vis et insérez l'entretoise sous la tête

de la vis, puis resserrez la vis.

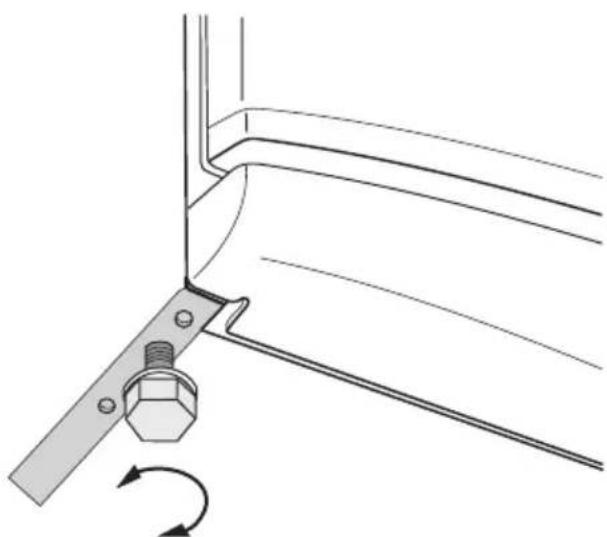

Veillez à caler soigneusement l'appareil en agis-

sant sur les deux pieds réglables de devant.

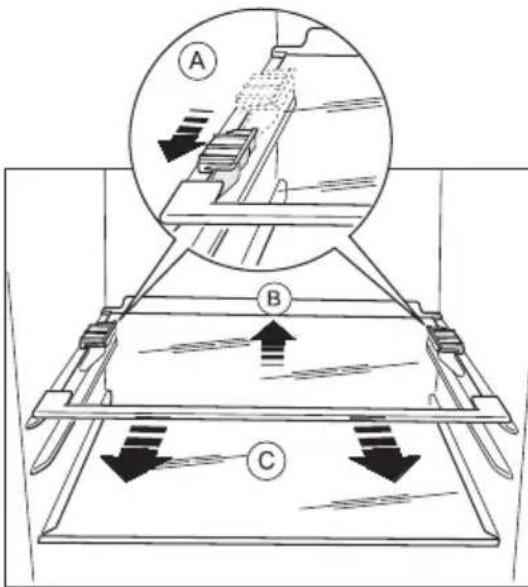

electrolux 17Retrait des supports de clayette

Votre appareil est équipé de dispositifs de retenue

qui permettent d'immobiliser les clayettes au cours

Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans le sens

2. Soulevez la clayette de l'arrière et poussez-la

vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

Réversibilité de la porte

Avertissement Avant toute opération,

débranchez la prise d'alimentation

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par une

autre personne pour maintenir fermement les

portes de l'appareil pendant les opérations.

Pour changer le sens d'ouverture de la porte, sui-

vez les étapes suivantes :

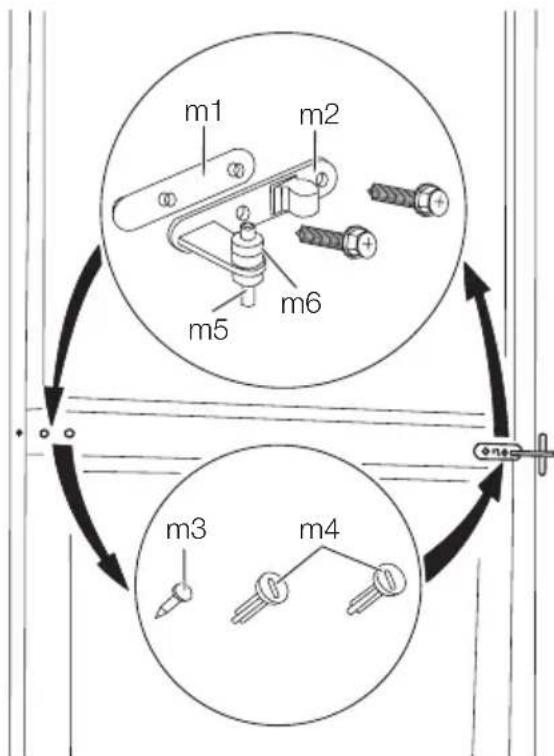

1. Ouvrez la porte. Dévissez la charnière du mi-

lieu (m2). Déposez l'entretoise en plastique

2. Enlevez les portes.

3. Retirez les entretoises (m6) et placez-les de

l'autre côté des gonds de charnière (m5).

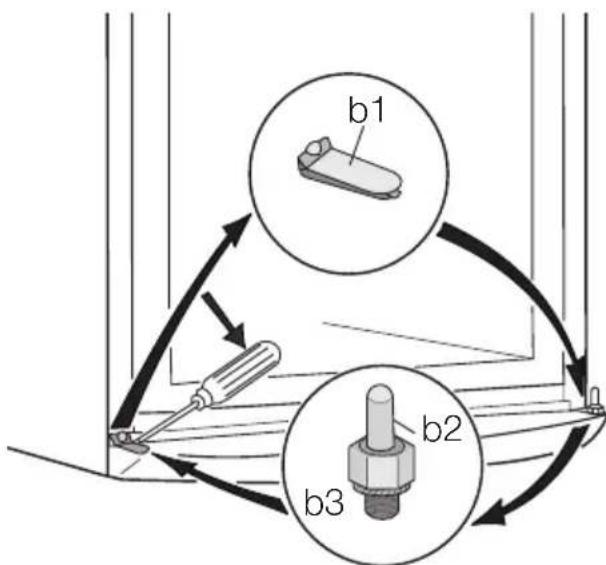

4. Retirez le cache (b1) à l'aide d'un outil. Dévis-

sez le gond de la charnière inférieure (b2) et

l'entretoise (b3) et placez-les du côté opposé.

5. Réinsérez le cache (b1) du côté opposé.

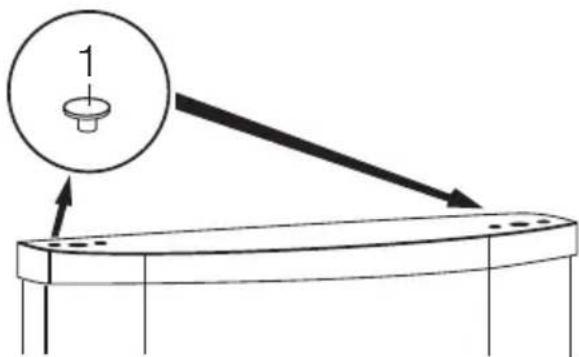

6. Enlevez les butées (1) et placez-les sur les

portes de l'autre côté.

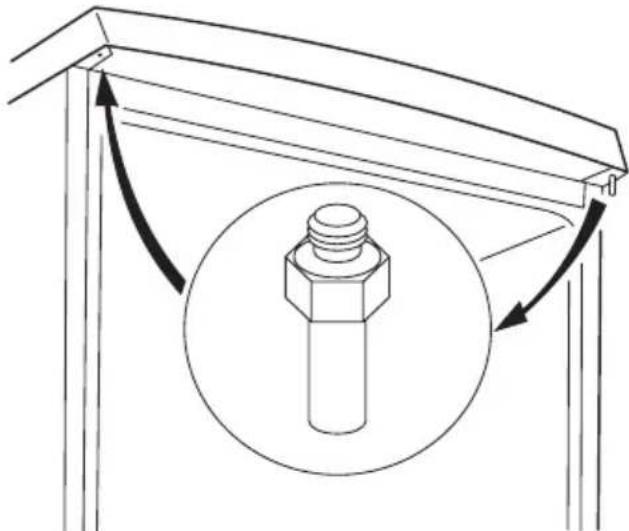

7. Dévissez le gond de la charnière supérieure

(t1) et vissez-le de l'autre côté.

8. Retirez la goupille du cache gauche de la char-

nière centrale (m3, m4) et placez-la de l'autre

9. Insérez la goupille de la charnière centrale (m5)

dans le trou gauche de la porte inférieure.

10. Replacez la porte inférieure sur le gond de la

charnière inférieure (b2).

11. Installez la porte supérieure sur le gond de la

charnière supérieure (t1).

12. Replacez la porte supérieure sur le gond de la

charnière centrale (m5) en inclinant légère-

ment les deux portes.

13. Revissez la charnière centrale (m2). N'oubliez

pas l'entretoise en plastique (m1) sous la char-

nière centrale. Assurez-vous que les arêtes

des portes sont parallèles à l'arête latérale de

14. Remettez l'appareil en place, mettez-le

d'aplomb, attendez quatre heures au moins

puis branchez-le sur la prise de courant.

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• Le joint magnétique adhère bien à l'appareil.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver, par

exemple), il se peut que le joint n'adhère pas par-

faitement. Dans ce cas, attendez que le joint re-

prenne sa taille naturelle.

Si vous ne voulez pas effectuer personnellement

les opérations décrites ci-dessus, contactez le

S.A.V. le plus proche. Un technicien du S.A.V. in-

versera le sens d'ouverture de la porte à vos frais.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité comme

déchet ménager. Il doit être remis au point de

collecte dédié à cet effet (collecte et recyclage du

matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans

les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant ainsi

que les déchets seront traités dans des conditions

Pour obtenir plus de détails sur le recyclage de ce

produit, veuillez prendre contact avec les services

de votre commune ou le magasin où vous avez
