MANUALE UTENTE ERA36433W ELECTROLUX

istruzioni per l’uso

electrolux 19Questa Guida rapida, di facile consultazione, contiene tutte le informazioni principali sul vostro nuovo

prodotto. Electrolux intende ridurre del 30% il consumo di carta legato alla stampa dei libretti di istruzioni,

una riduzione che permetterà di salvare 12.000 alberi ogni anno. La Guida rapida è una delle molte

iniziative che Electrolux ha intrapreso a favore dell’ambiente. Si tratta di un piccolo passo, ma con i piccoli

passi si può arrivare lontano.

Il libretto di istruzioni completo è disponibile all’indirizzo www.electrolux.com

INFORMAZIONI PER LA SICUREZZA Per garantire un impiego corretto e sicuro dell'ap-

parecchio, prima dell'installazione e del primo uti-

lizzo leggere con attenzione il libretto istruzioni, in-

clusi i suggerimenti e le avvertenze. Per evitare er-

rori e incidenti, è importante garantire che tutte le

persone che utilizzano l'apparecchio ne conosca-

no il funzionamento e le caratteristiche di sicurez-

za. Conservare queste istruzioni e accertarsi che

rimangano unite all'apparecchio in caso di vendita

o trasloco, in modo che chiunque lo utilizzi sia cor-

rettamente informato sull'uso e sulle norme di si-

Per la sicurezza delle persone e delle cose osser-

vare le precauzioni indicate nelle presenti istruzioni

per l'utente, il produttore non è responsabile dei

danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da

persone, bambini inclusi, con ridotte capacità fi-

siche, sensoriali o psichiche, oppure prive di co-

noscenza e esperienza, a meno che non siano

state istruite all'uso dell'apparecchio da parte

dei responsabili della loro sicurezza, oppure sot-

to vigilanza di questi.

I bambini devono essere sorvegliati per assicu-

rarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della

portata dei bambini. Alcuni materiali possono

creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre

la spina dalla presa, tagliare il cavo di collega-

mento (il più vicino possibile all'apparecchio) e

smontare lo sportello per evitare che i bambini

giocando possano subire scosse elettriche o

chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di

guarnizioni magnetiche nello sportello, va a so-

stituirne uno più vecchio avente sportello o co-

perchio con chiusure a molla, si deve rendere

inutilizzabili tali chiusure prima di eliminare l'ap-

parecchio sostituito, per evitare che diventi una

trappola mortale per i bambini.

Avvertenze di sicurezza generali

Attenzione Assicurarsi che le aperture di

ventilazione non siano otturate.

• Questa apparecchiatura è destinata esclusiva-

mente all'uso domestico.

• L'apparecchiatura è progettata per la conserva-

zione domestica di alimenti e/o bevande nelle

modalità descritte nelle presenti istruzioni.

• Non utilizzare dispositivi meccanici o altri mezzi

artificiali per accelerare lo sbrinamento.

• Non utilizzare altre apparecchiature elettriche

(per esempio gelatiere) all'interno del frigorifero,

salvo quelli approvati per tale scopo dal produt-

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura con-

tiene isobutano (R600a), un gas naturale con un

elevato livello di compatibilità ambientale che,

tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'appa-

recchiatura, assicurarsi che nessuno dei com-

ponenti del circuito refrigerante venga danneg-

In caso di danneggiamento del circuito refrige-

– evitare fiamme libere e scintille

– aerare bene il locale in cui si trova l'apparec-

• È pericoloso cambiare le specifiche o modificare

il prodotto in qualunque modo. Un danneggia-

mento del cavo potrebbe provocare cortocircui-

ti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (cavo

di alimentazione, spina, compressore) devo-

no essere sostituiti da un tecnico certificato o da

personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimen-

2. Evitare che il lato posteriore dell'apparec-

chiatura possa schiacciare o danneggiare la

spina causandone il surriscaldamento con

un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve trovarsi

in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente sta-

bile, non inserire la spina. Il collegamento

potrebbe provocare scosse elettriche o

creare un rischio di incendio.

6. L'apparecchio non deve essere messo in

funzione senza il coprilampada interno

10) Per le apparecchiature che prevedono il coprilampada

20 electrolux• Questa apparecchiatura è pesante. Prestare at-

tenzione quando occorre spostarla.

• Evitare di estrarre o di toccare gli alimenti riposti

nel vano congelatore con le mani bagnate o

umide; il contatto potrebbe provocare ustioni da

• Evitare un'esposizione prolungata dell'apparec-

chiatura alla luce solare diretta.

utilizzate in questo apparecchio

sono lampadine speciali, selezionate per essere

usate unicamente negli elettrodomestici. Non

sono adatte per l'illuminazione degli ambienti.

• Non appoggiare pentole calde sulle parti in pla-

stica dell'apparecchiatura.

• Non riporre gas o liquidi infiammabili nell'appa-

recchiatura: i contenitori potrebbero esplodere.

• Evitare di appoggiare gli alimenti contro la presa

d'aria situata nella parete posteriore.

• Gli alimenti scongelati non devono essere ricon-

• Conservare i surgelati seguendo le indicazioni

riportate sulle confezioni.

• Osservare rigorosamente le raccomandazioni

del produttore riguardo alla conservazione degli

• Non introdurre bevande gassate o frizzanti nel

vano congelatore; la pressione del recipiente

potrebbe causarne l'esplosione con il rischio di

danneggiamento dell'apparecchiatura.

• I ghiaccioli, se consumati appena estratti dal-

l'apparecchiatura, possono provocare ustioni

• Prima di eseguire qualunque intervento di ma-

nutenzione, spegnere l'apparecchiatura ed

estrarre la spina dalla presa.

• Prima di utilizzare l'apparecchiatura per la prima

volta, lavare l'interno e gli accessori con acqua

tiepida e sapone neutro per eliminare il tipico

odore dei prodotti nuovi, quindi asciugare ac-

• Non pulire l'apparecchiatura con oggetti metal-

• Non usare oggetti appuntiti per sbrinare l'appa-

recchiatura. Usare un raschietto di plastica.

• Non utilizzare mai asciugacapelli o altri apparec-

chi riscaldanti per accelerare lo sbrinamento. Un

calore eccessivo può danneggiare le parti in pla-

stica interne e l'umidità può penetrare nel siste-

ma elettrico rendendolo sotto tensione.

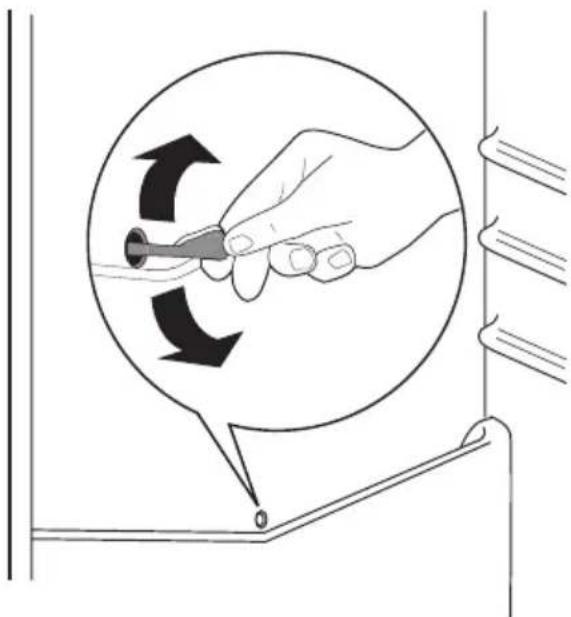

• Ispezionare regolarmente lo scarico dell'acqua

di sbrinamento. Lo scarico deve essere sempre

perfettamente libero. L'ostruzione dello scarico

può causare un deposito di acqua sul fondo

dell'apparecchiatura.

Importante Per il collegamento elettrico, seguire

attentamente le istruzioni dei paragrafi

• Disimballare l'apparecchio e assicurarsi che non

presenti danni. Non collegare l'apparecchio se

è danneggiato. Segnalare immediatamente gli

eventuali danni al negozio in cui è stato acqui-

stato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima

di collegare l'apparecchio per consentire all'olio

di arrivare nel compressore.

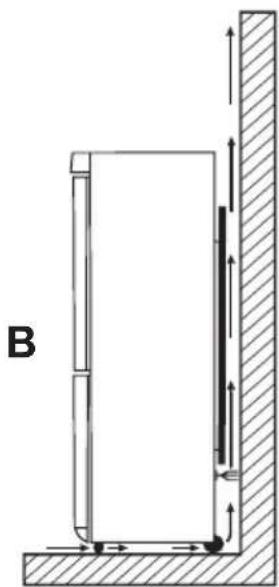

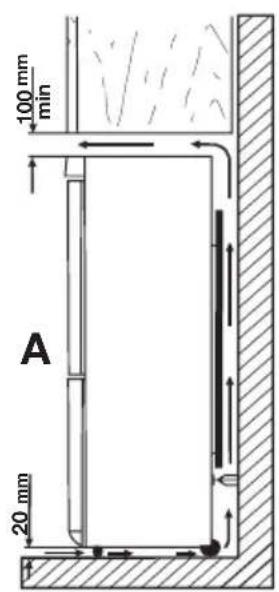

• Attorno all'apparecchio vi deve essere un'ade-

guata circolazione dell'aria, altrimenti si può sur-

riscaldare. Per ottenere una ventilazione suffi-

ciente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe

essere posizionato contro una parete per evitare

di toccare le parti calde o di rimanervi impigliati

(compressore, condensatore), evitando così

possibili scottature.

• L'apparecchio non deve essere posto vicino a

radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa ri-

• Per il collegamento idrico, usare solo sorgenti

• Gli interventi elettrici sull'apparecchiatura devo-

no essere eseguiti esclusivamente da elettricisti

qualificati o da personale competente.

• Gli interventi di assistenza devono essere ese-

guiti esclusivamente da tecnici autorizzati e uti-

lizzando solo ricambi originali.

Questo apparecchio non contiene gas che

potrebbero danneggiare lo strato di ozono

nel circuito refrigerante o nei materiali isolanti.

L'apparecchio non deve essere smaltito assieme

ai rifiuti urbani e alla spazzatura. La schiuma dell'i-

solamento contiene gas infiammabili: lo smalti-

mento dell'apparecchio va eseguito secondo le

prescrizioni vigenti da richiedere alle autorità locali.

Evitare di danneggiare il gruppo refrigerante, spe-

cialmente nella parte posteriore vicino allo scam-

biatore di calore. I materiali usati su questo appa-

recchio contrassegnati dal simbolo

12) Per le apparecchiature di tipo no-frost

13) Per gli apparecchi che prevedono un collegamento alla rete idrica

electrolux 21USO DELL'APPARECCHIO Accensione

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una re-

Per spegnere l'apparecchio, ruotare il termostato

Regolazione della temperatura

La temperatura è regolata automaticamente.

Per utilizzare l'apparecchio, procedere come se-

• ruotare il termostato verso una regolazione bas-

sa per un raffreddamento minimo.

• ruotare il termostato verso una regolazione alta

per un raffreddamento massimo.

Una regolazione media è in genere la più

Tuttavia la regolazione esatta dovrebbe essere

scelta tenendo a mente che la temperatura all'in-

terno dell'apparecchio dipende da:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di cibo conservato

• posizione dell'apparecchio.

Importante Se la temperatura ambiente è elevata

o l'apparecchio è a pieno carico ed è regolato su

temperature minime, può funzionare in continuo

causando la formazione di brina sulla parete

posteriore. In questo caso la manopola deve

essere regolata su una temperatura per consentire

lo sbrinamento automatico riducendo così il

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta,

lavare l'interno e gli accessori interni con acqua

tiepida e un po' di sapone neutro in modo a togliere

il tipico odore dei prodotti nuovi, quindi asciugare

Importante Non usare detergenti corrosivi o pol-

veri abrasive che danneggiano le finiture.

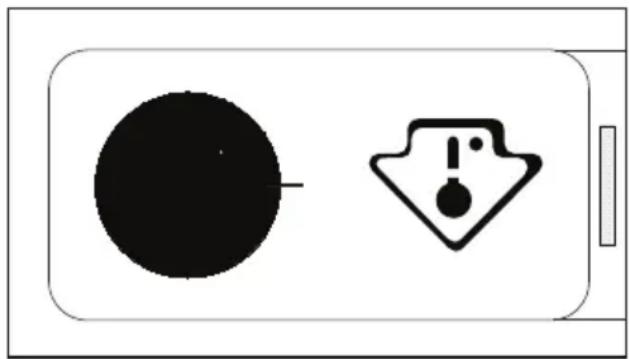

UTILIZZO QUOTIDIANO Importante questa apparecchiatura viene

Per rispettare la normativa vigente in questo pae-

se, essa deve essere dotata di un particolare di-

spositivo, posto nella parte bassa della cella frigo

(vedi figura) per segnalare la zona piu' fredda del

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di

cibi freschi e alla conservazione a lungo termine di

cibi congelati e surgelati.

Per congelare cibi freschi non è necessario cam-

biare la regolazione media.

Tuttavia, per un'operazione di congelamento più

rapida, ruotare il termostato verso una regolazione

più alta per ottenere il massimo raffreddamento.

Importante In questa condizione la temperatura

del vano frigorifero può scendere sotto 0°C. In

questo caso riportare il termostato verso una

regolazione più calda.

Riporre i cibi freschi da congelare nel comparto

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo,

lasciare in funzione l'apparecchiatura per almeno

2 ore con una regolazione alta prima di introdurre

Importante Se si verifica un'interruzione della

corrente elettrica di durata superiore al "tempo di

salita" indicato nella tabella dei dati tecnici, il cibo

scongelato deve essere consumato rapidamente

o cucinato immediatamente e quindi ricongelato

(dopo il raffreddamento).

Prima dell'utilizzo, i cibi surgelati o congelati pos-

sono essere scongelati nel vano frigorifero o a tem-

peratura ambiente, in funzione del tempo disponi-

bile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati

ancora congelati, direttamente dal congelatore: in

questo caso la cottura durerà più a lungo.

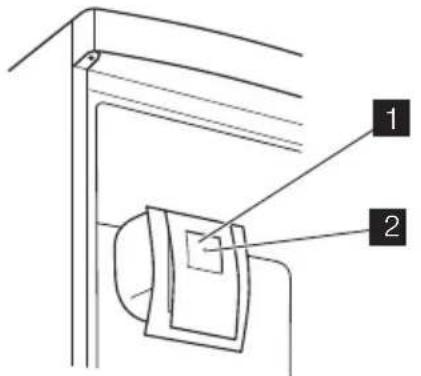

22 electroluxRaffreddamento dell'aria

La ventola del sistema Dynamic Air Cooling (DAC)

produce un raffreddamento più veloce degli ali-

menti e una temperatura più uniforme nello scom-

Per accendere la ventola, premere l'interruttore (1).

La spia verde (2) si accende.

Questo dispositivo consente un raffreddamento

rapido degli alimenti e mantiene più uniforme la

temperatura all'interno dello scomparto.

Importante Accendere la ventola quando la

temperatura ambiente è superiore a 25°C.

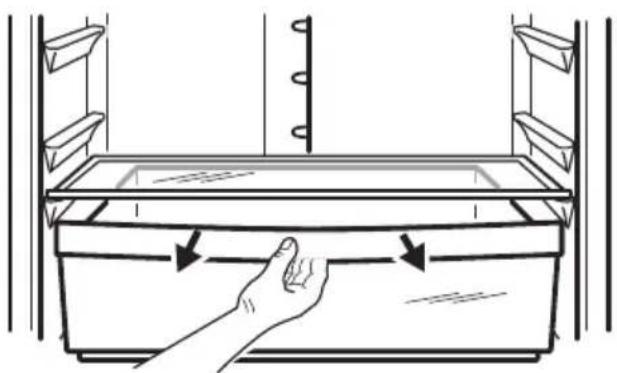

Lo scomparto FreshZone è ideale per la conser-

vazione di alimenti freschi quali pesce, carne e frutti

di mare poiché la temperatura è inferiore rispetto

al resto del frigorifero.

UTILIZZO QUOTIDIANO Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attraverso

le bobine o le tubazioni si può sentire un fievole

gorgoglio e un borbottio. Non si tratta di un'a-

• Quando il compressore è in funzione, viene

pompato il refrigerante e si può sentire un ronzio

e un rumore pulsante dal compressore. Non si

tratta di un'anomalia.

• La dilatazione termica potrebbe provocare uno

schiocco improvviso. È un fenomeno naturale,

non pericoloso. Non si tratta di un'anomalia.

• Quando il compressore si accende o si spegne,

si sente un lieve scatto del regolatore della tem-

peratura. Non si tratta di un'anomalia.

PULIZIA E CURA Attenzione Staccare la spina

dell'apparecchio prima di eseguire lavori di

Questo apparecchio contiene idrocarburi

nell'unità di raffreddamento; la manutenzione

e la ricarica devono pertanto essere effettuate

esclusivamente da tecnici autorizzati.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata automa-

ticamente dall'evaporatore del vano frigorifero ogni

volta che il motocompressore si arresta. L'acqua

di sbrinamento è scaricata attraverso un condotto

in un contenitore speciale sul retro dell'apparec-

chio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scari-

co dell'acqua di sbrinamento al centro del canale

nel vano frigorifero per evitare che l'acqua fuorie-

sca gocciolando sul cibo all'interno. Usare lo spe-

ciale detergente in dotazione, già inserito nel foro

electrolux 23Sbrinamento del congelatore

È normale che sui ripiani del congelatore e intorno

allo scomparto superiore si formi, con il tempo,

uno strato di brina.

Quando tale strato raggiunge uno spessore di ca.

3-5 mm, il vano congelatore deve essere sbrinato.

Procedere come segue:

• estrarre la spina della presa a parete o spegnere

• rimuovere il cibo eventualmente conservato, av-

volgendolo in diversi strati di carta di giornale e

collocandolo in un luogo fresco

• rimuovere i cassetti dal vano congelatore

• avvolgere i cassetti con materiale isolante, ad

esempio coperte o carta da giornale.

Per accelerare lo sbrinamento è possibile introdur-

re nel vano congelatore una o più bacinelle d'ac-

qua calda (non bollente).

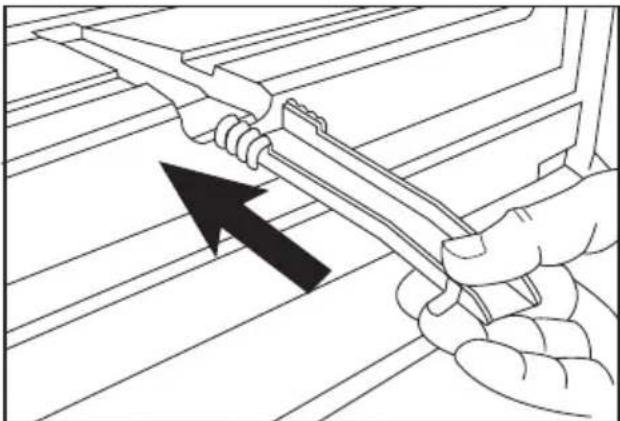

• Sganciare il canale di scarico, inserirlo come in-

dicato nella figura e disporlo in modo che l'ac-

qua possa raccogliersi nel cassetto inferiore del

• Quando il ghiaccio inizia a sciogliersi, raschiarlo

con delicatezza usando un raschietto di legno o

• Quando il ghiaccio è completamente sciolto,

pulire e asciugare il vano interno e riporre il ca-

• Riaccendere l'apparecchio e reintrodurre i sur-

Si raccomanda di far funzionare l'apparec-

chio per alcune ore regolando il termostato al

massimo, in modo che possa raggiungere

una temperatura sufficiente nel più breve

Importante Per rimuovere la brina

dall'evaporatore, non usare utensili metallici

appuntiti che possano danneggiarlo. Non usare

dispositivi elettrici o altri mezzi artificiali non

raccomandati dal produttore allo scopo di

accelerare il processo di sbrinamento. Un

innalzamento della temperatura dei surgelati

durante lo sbrinamento può ridurre la loro durata

Tempo di salita 20 h

I dati tecnici sono riportati sulla targhetta del mo-

dello, applicata sul lato sinistro interno dell'appa-

recchio, e sull'etichetta dei valori energetici.

24 electroluxINSTALLAZIONE Attenzione Leggere con attenzione le

"Informazioni per la sicurezza" per la vostra

sicurezza e per il corretto funzionamento

dell'apparecchio prima di procedere

Installare questo apparecchio in un punto in cui la

temperatura ambiente corrisponda alla classe cli-

matica indicata sulla sua targhetta:

SN da + 10°C a + 32°C N da + 16°C a + 32°C ST da + 16°C a + 38°C T da + 16°C a + 43°C Posizione

L'apparecchio deve essere installato lontano da

fonti di calore (termosifoni, boiler, luce solare di-

retta, ecc.). Verificare che sul lato posteriore sia

garantita un'adeguata circolazione dell'aria. Per

ottenere prestazioni ottimali, se l'apparecchio è in-

stallato al di sotto di un pensile si raccomanda di

mantenere una distanza minima tra quest'ultimo e

lo spigolo superiore dell'apparecchio di almeno

100 mm. Se possibile, tuttavia, evitare di installare

l'apparecchio sotto un pensile. Per consentire un

perfetto livellamento dell'apparecchio sono prov-

visti uno o più piedini regolabili.

Avvertenza Deve essere possibile

scollegare l'apparecchio dalla rete elettrica;

eseguire perciò l'installazione facendo sì che la

spina rimanga facilmente accessibile.

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione

e la frequenza riportate sulla targhetta corrispon-

dano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La

spina del cavo di alimentazione è dotata di un con-

tatto a tale scopo. Se la presa della rete elettrica

domestica non è collegata a massa, collegare l'ap-

parecchio ad una massa separata in conformità

alle norme relative alla corrente, consultando un

elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le

precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive

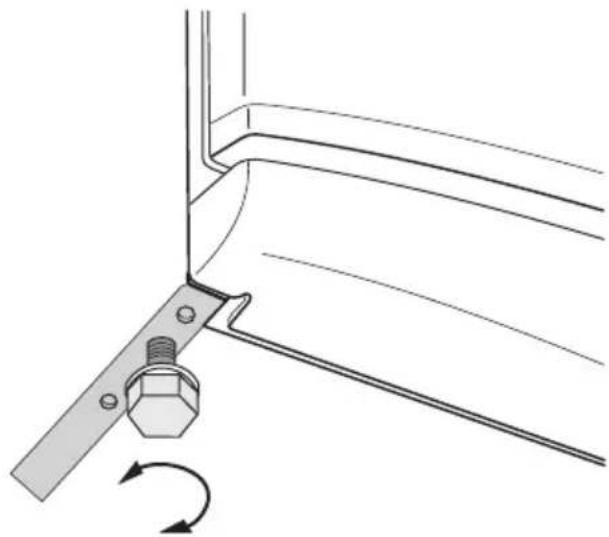

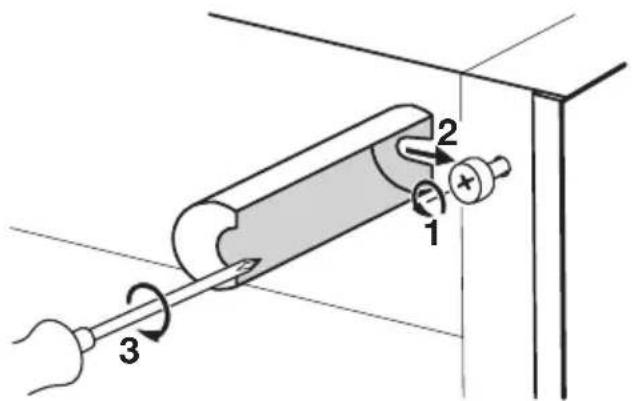

Distanziatori posteriori

Nella custodia della documentazione sono in-

clusi due distanziatori, da installare come

mostrato nella figura.

Allentare le viti, inserire il distanziatore sotto la testa

delle viti e stringerle nuovamente.

electrolux 25Livellamento

L'apparecchio deve trovarsi perfettamente in pia-

no. Per correggere gli eventuali dislivelli è possibile

regolare in altezza i due piedini anteriori.

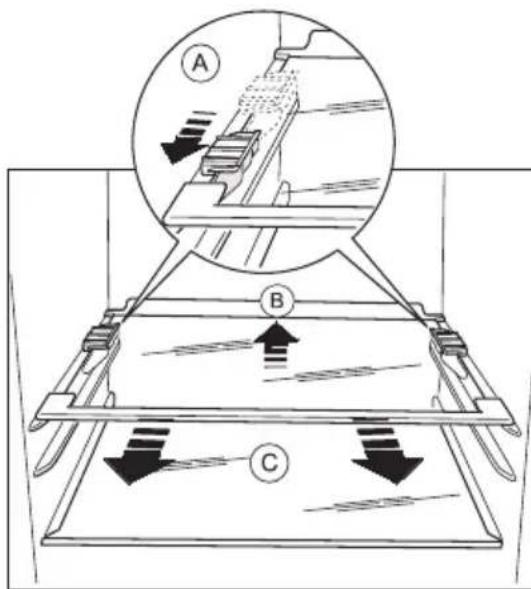

Rimozione dei fermi dei ripiani

L'apparecchio è equipaggiato con fermi dei ripiani

che permettono di assicurarli durante il trasporto.

Per rimuoverli, procedere come segue:

1. Spostare i fermi dei ripiani in direzione della

2. Sollevare il ripiano dalla parte posteriore e spin-

gerlo in avanti fino a liberarlo (B).

3. Rimuovere i fermi (C).

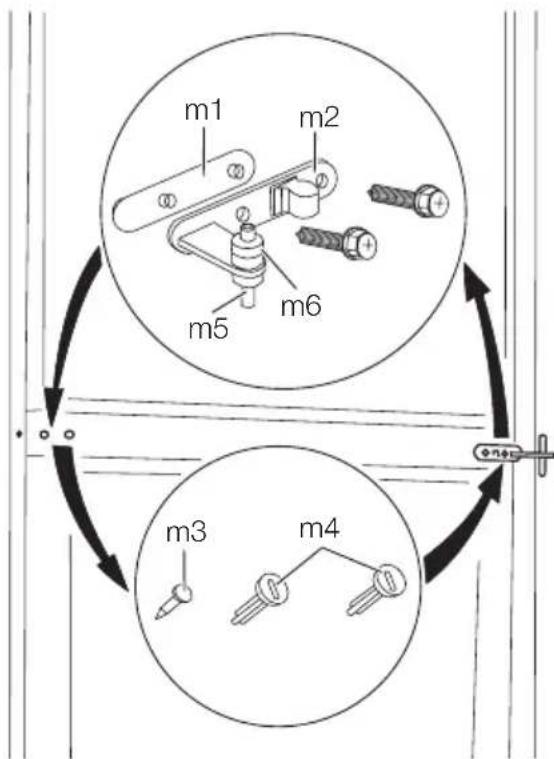

Reversibilità della porta

Avvertenza Prima di eseguire le operazioni

descritte, estrarre la spina dalla presa di

Importante Per eseguire le seguenti operazioni,

si raccomanda di farsi aiutare da un'altra persona

che tenga ben ferme le porte dell'apparecchiatura.

Per modificare il senso di apertura della porta, pro-

1. Aprire le porte. Svitare la cerniera centrale

(m2). Rimuovere il distanziatore in plastica

2. Rimuovere le porte.

3. Rimuovere il distanziatore (m6) e spostarlo sul-

l'altro lato del perno della cerniera (m5).

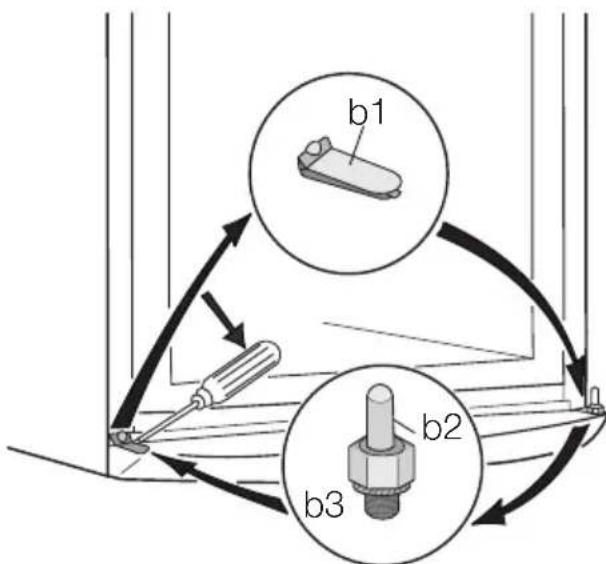

4. Rimuovere il tappo (b1) usando un utensile

adatto. Svitare il perno della cerniera inferiore

(b2) e il distanziatore (b3) e fissarli sul lato op-

5. Reinserire il tappo (b1) sul lato opposto.

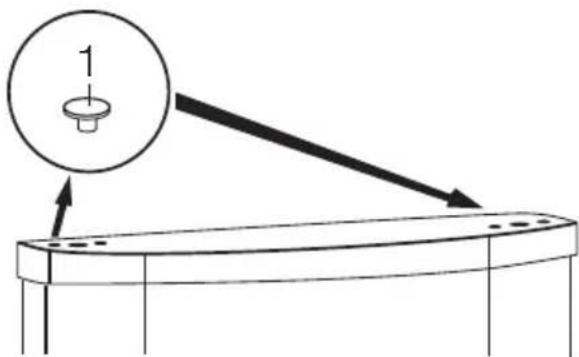

6. Reinserire i dispositivi di arresto (1) e spostarli

sul lato opposto delle porte.

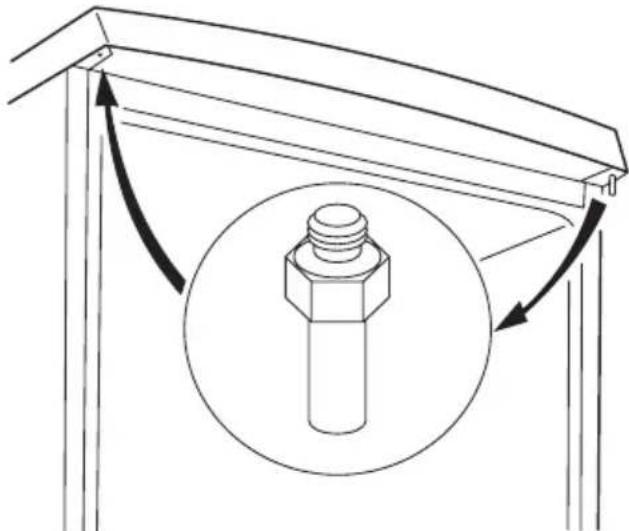

7. Svitare il perno della cerniera superiore (t1) e

riavvitarlo sul lato opposto.

8. Rimuovere il tappino di copertura di sinistra

della cerniera centrale (m3, m4) e spostarlo

9. Inserire il perno della cerniera centrale (m5) nel

foro di sinistra della porta inferiore.

10. Reinserire la porta inferiore sul perno (b2) della

11. Inserire la porta superiore sul perno della cer-

niera superiore (t1).

12. Reinserire la porta superiore sul perno della

cerniera centrale (m5) inclinando leggermente

13. Riavvitare la cerniera centrale (m2). Non di-

menticare il distanziale di plastica (m1), inserito

sotto la cerniera centrale. Verificare che i bordi

delle porte siano paralleli al fianco dell'appa-

14. Riposizionare l'apparecchio, livellarlo, atten-

dere almeno quattro ore e inserire la spina nel-

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.

• La guarnizione magnetica aderisca all’apparec-

• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio

in inverno), è possibile che la guarnizione non ade-

risca perfettamente. In tal caso, attendere che

aderisca naturalmente.

Per chi preferisce non eseguire direttamente le

operazioni sopra descritte, consigliamo di rivolger-

si al servizio assistenza più vicino. L'intervento di

inversione delle porte, eseguito dai tecnici del ser-

vizio post-vendita, sarà a carico dell'utente.

CONSIDERAZIONI AMBIENTALI Il simbolo sul prodotto o sulla confezione

indica che il prodotto non deve essere considerato

come un normale rifiuto domestico, ma deve

essere portato nel punto di raccolta appropriato

per il riciclaggio di apparecchiature elettriche ed

elettroniche. Provvedendo a smaltire questo

prodotto in modo appropriato, si contribuisce a

evitare potenziali conseguenze negative per

l’ambiente e per la salute, che potrebbero derivare

da uno smaltimento inadeguato del prodotto. Per

informazioni più dettagliate sul riciclaggio di questo

prodotto, contattare l’ufficio comunale, il servizio

locale di smaltimento rifiuti o il negozio in cui è stato

acquistato il prodotto.

electrolux 27Este Manual do Utilizador Rápido contém todos os factos básicos sobre o seu novo produto e é simples

seguida seque minuciosamente.
