MANUAL DE UTILIZADOR ERA36433W ELECTROLUX

manual de instruções

Fridge Freezer

m1 m2 m5 m6 m3 m4

m1 m2 m5 m6 m3 m4

m1 m2 m5 m6 m3 m4

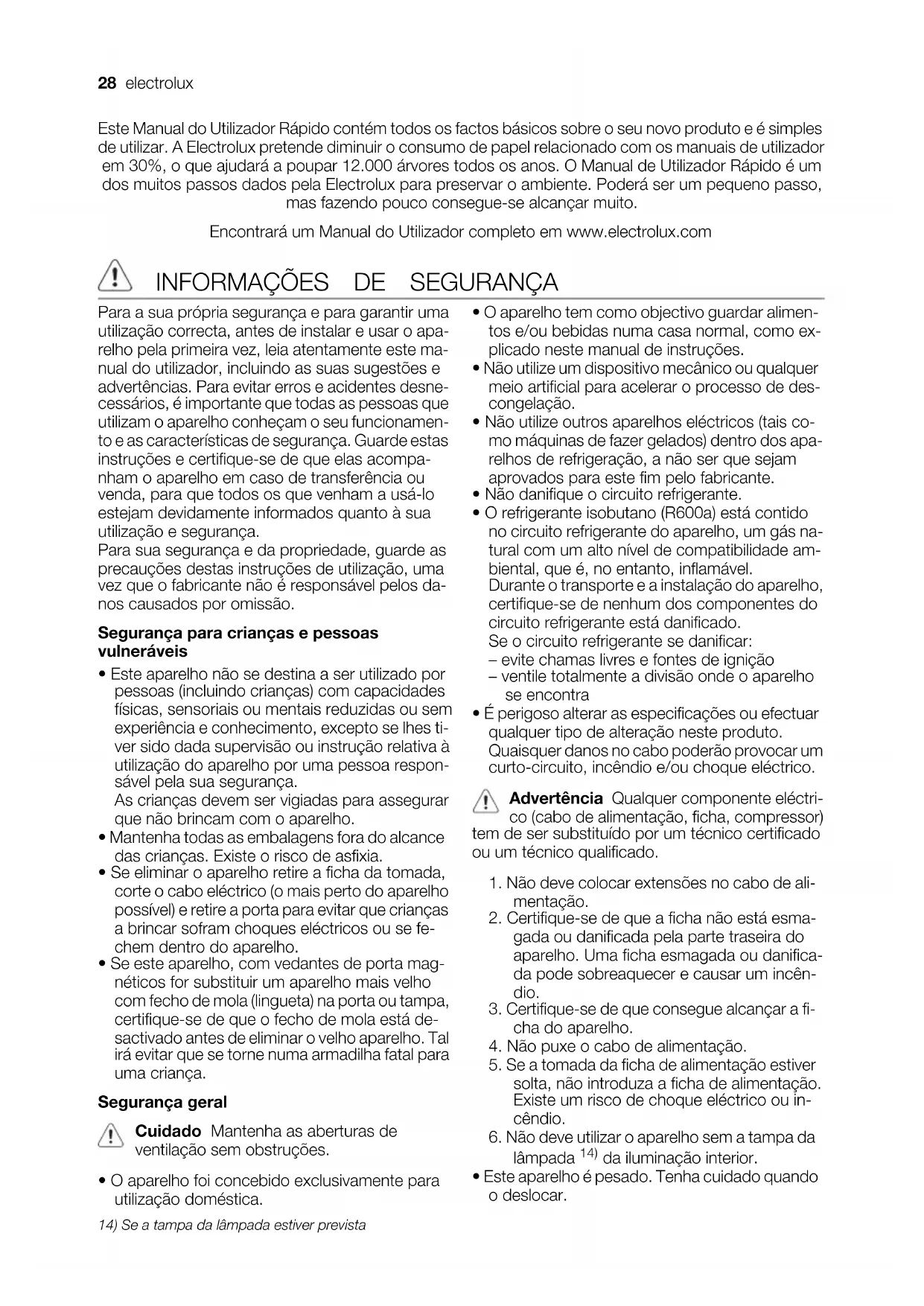

Este Manual do Utilizador Rápido contém todos os factos básicos sobre o seu novo produto e é simples de utilizar. A Electrolux pretende diminuir o consumo de papel relacionado com os manuais de utilizador em 30%, o que ajudará a poupar 12.000 árvores todos os anos. O Manual de Utilizador Rápido é um dos muitos passos dados pela Electrolux para preservar o ambiente. Poderá ser um pequeno passo, mas fazendo pouco consegue-se alcançar muito.

Encontrará um Manual do Utilizador completo em www.electrolux.com

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.
• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está de-sactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Cuidado Mantenha as aberturas de ventilação sem obstruções.

- O aparelho foi concebido exclusivamente para utilização doméstica.

14) Se a tampa da lâmpada estiver prevista

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.
• Não danifique o circuito refrigerante.
• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar:

• evite chamas livres e fontes de ignição
• ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto.

Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a tampa da lâmpada ^14) da iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

• Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.
• Evite a exposição prolongada do aparelho à luz solar directa.
• As lâmpadas ^15) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos electrodomésticos. Não são adequadas para iluminar uma divisão.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. ^16)
• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada. Se não conseguir alcançar a tomada, corte a fonte de alimentação.
• Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Nunca utilize um secador de cabelo ou outro aparelho de aquecimento para acelerar a descongelação. O calor excessivo pode danificar o interior de plástico e a humidade pode entrar no sistema eléctrico tornando-o activo.
• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação

Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.
• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável. ^17)

Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

FUNCIONAMENTO

Ligar

Introduza a ficha na tomada.

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.

Desligar

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições inferiores para obter a frescura mínima.
• rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Normalmente, uma definição média é a mais adequada.

PRIMEIRA UTILIZAÇÃO

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

UTILIZAÇÃO DIÁRIA

Importante Este aparelho é vendido na França. De acordo com a legislação em vigor neste país, deve ser fornecido com um dispositivo especial (ver a figura), colocado no compartimento inferior do frigorífico, para indicar a zona mais fria do mesmo.

Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos não é necessário alterar a definição média.

No entanto, para uma operação de congelação mais rápida, rode o regulador de temperatura para

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.

Importante Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver definido para as temperaturas mais baixas, pode funcionar continuamente causando a formação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma temperatura mais elevada para permitir descongelação automática e, por isso, consumo de energia reduzido.

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

definições superiores para obter a frescura máxima.

Importante Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos 0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente.

Coloque os alimentos frescos a serem congelados no compartimento superior.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).

Descongelação

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção irá demorar mais.

Refrigeração do ar

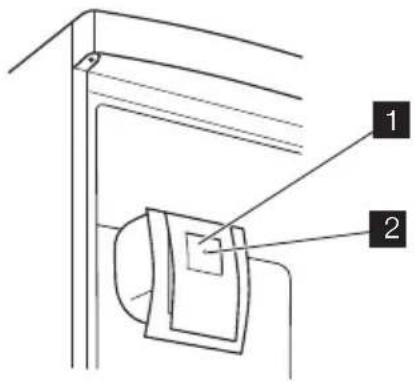

A ventoinha da Refrigeração Dinâmica do Ar (DAC-Dynamic Air Cooling) permite refrigerar rapidamente os alimentos e obter uma temperatura mais uniforme dentro do compartimento.

Poderá ligar a ventoinha, premindo o interruptor (1). A luz verde (2) acender-se-á.

Este dispositivo permite uma rápida refrigeração dos alimentos e uma temperatura mais uniforme no compartimento.

Importante Ligue a ventoinha quando a temperatura ambiente exceder os 25 °C.

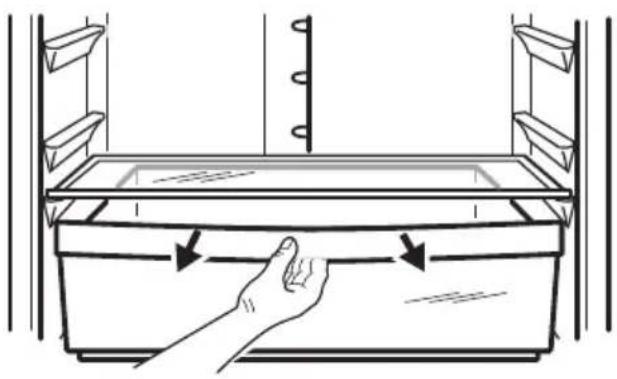

Gaveta FreshZone

A FreshZonegaveta é adequada para guardar alimentos frescos como peixe, carne, marisco, pois a temperatura é mais baixa aqui do que no resto do frigorífico.

• Poderá um ouvir um som de gorgolejar ténue quando o refrigerante estiver a ser bombeado através das bobinas ou tubagens. Isto está correcto.

• Quando o compressor está ligado, o refrigerante está a ser bombeado e ouvirá um som surdo e um ruído pulsante proveniente do compressor. Isto está correcto.

• A dilatação térmica poderá provocar um ruído repentino de estilhaçar. É natural e não constitui um fenómeno físico perigoso. Isto está correcto.

• Quando o compressor ligar e desligar, ouvirá um "clique" ténue no regulador da temperatura. Isto está correcto.

MANUTENÇÃO E LIMPEZA

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Descongelar o frigorífico

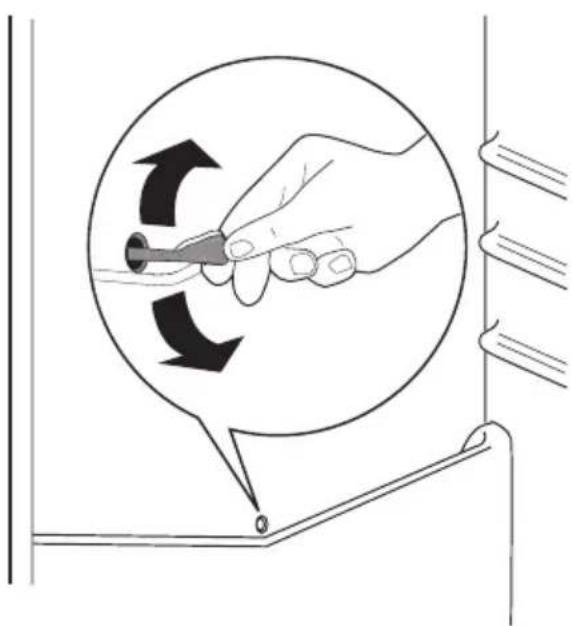

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente

especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora.

É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga.

Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior.

Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5 mm.

Para remover o gelo, execute estes passos:

• retire a ficha da tomada ou desligue o aparelho
• retire os alimentos armazenados, envolva-os em várias páginas de jornal e coloque-os num local frio
  • retire as gavetas do congelador
• coloque material isolante à volta das gavetas, p. ex. cobertores ou jornais.

Pode acelerar a descongelação colocando tigelas com água quente (não a ferver) no congelador.

- Solte o canal de drenagem da posição de repouso, puxe-o de acordo com a ilustração e

coloque-o no fundo do congelador onde a água pode acumular

• raspe com cuidado o gelo quando começar a descongelar. Use um raspador de madeira ou de plástico
• quando o gelo tiver derretido todo, limpe e se- que o congelador e volte a colocar o canal de drenagem no respectivo local.

- ligue o aparelho e volte a colocar os alimentos congelados.

Recomenda-se deixar o aparelho a funcionar durante algumas horas na posição mais alta do termóstato para que a temperatura de armazenamento adequada seja atingida o mais rápido possível.

Importante Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento.

DADOS TÉCNICOS

Dimensões
Altura 1850 mm
Largura 595 mm
Profundidade 632 mm
Tempo de arranque 20 h

As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia.

INSTALAÇÃO

Cuidado Leia as "Informações de

segurança" cuidadosamente para a sua

segurança e funcionamento correcto do aparelho antes de o instalar.

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN +10 °Ca + 32 °C
N +16 °Ca + 32 °C
ST +16 °Ca + 38 °C
T +16 °Ca + 43 °C

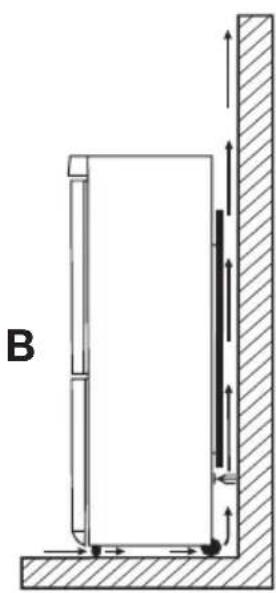

Local

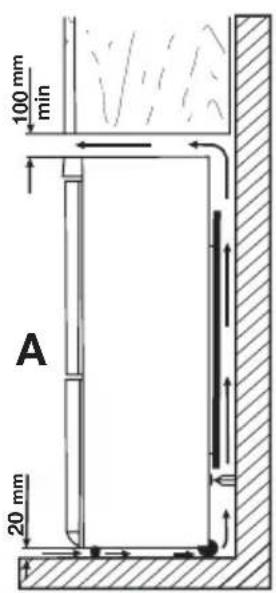

O aparelho deve ser instalado afastado de fontes de calor, como sejam radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente na traseira do aparelho. Para garantir o melhor desempenho, se o aparelho estiver sob um armário suspenso, a distância mínima entre o topo do aparelho e o armário é de 100 mm. No entanto, o aparelho não deve ser colocado sob armários suspensos. O nivelamento preciso é garantido po um ou mais pés ajustáveis na base do aparelho.

Advertência Tem de ser possível desligar o aparelho da fonte de corrente; Assim, a ficha de estar facilmente acessível após a lação.

100 mm min A 20 mm

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica. O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de

alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

Separadores traseiros

No saco com a documentação encontram-se dois separadores que têm de ser instalados como indicado na figura.

Desaperte os parafusos, introduza o separador debaixo da cabeça do parafuso e volte a apertar os parafusos.

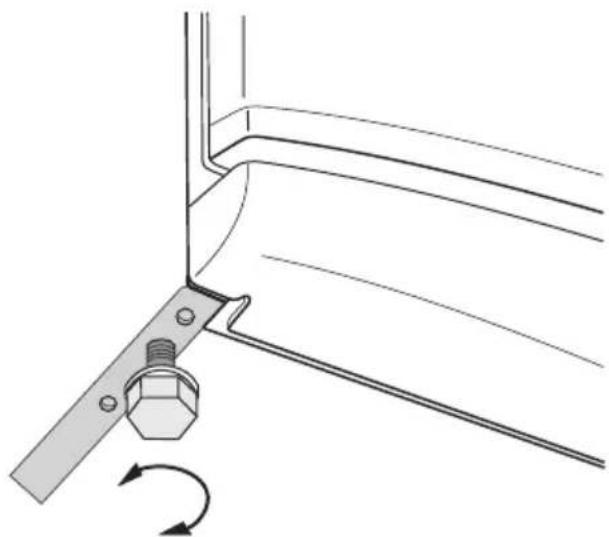

Quando instalar o aparelho assegure-se de que fica nivelado. Isto pode ser obtido através de dois pés ajustáveis na base, à frente.

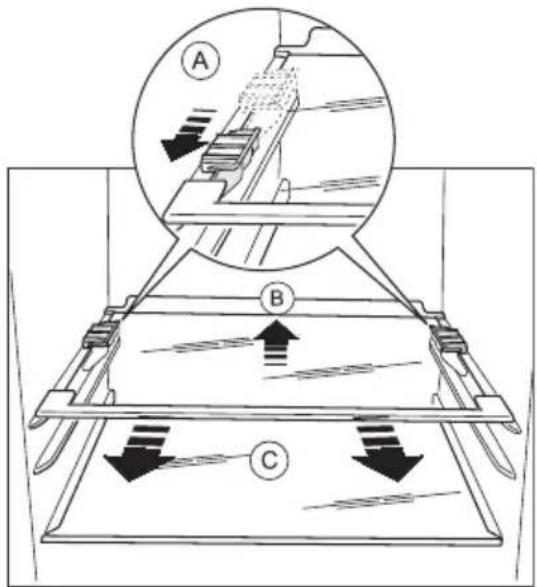

Retirar os suportes das prateleiras

O aparelho está equipado com retentores de prateleiras que possibilitam fixá-las durante o transporte.

Para os remover, proceda do seguinte modo:

1. Desloque os suportes das prateleiras na direcção da seta (A).

2. Levante a prateleira na parte de trás e puxe-a para a frente até a soltar (B).

3. Retire os retentores (C).

Reversibilidade da porta

Advertência Antes de executar qualquer operação retire a ficha da tomada.

Importante Recomendamos que execute as seguintes operações com outra pessoa, que irá segurar as portas do aparelho durante as operações.

Para alterar o sentido de abertura, faça o seguinte: 1. Abra a porta. Desaparafuse a dobradiça do meio (m2). Retire o espaçador de plástico (m1).

1. Retire as portas.

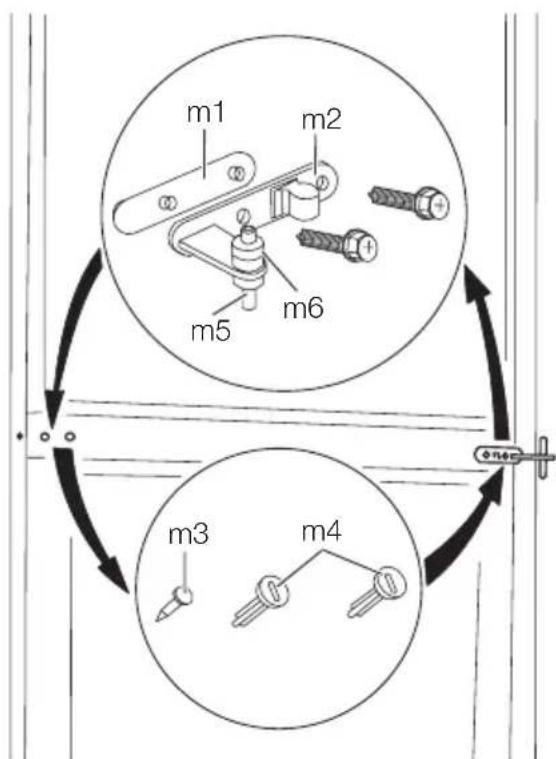

2. Retire o espaçador (m6) e mova-o para o outro lado da cavilha da dobradiça (m5).

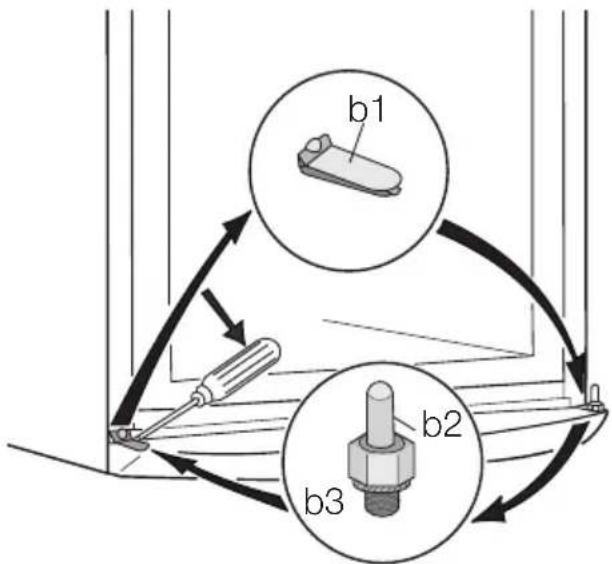

3. Retire a cobertura (b1) com a ajuda de uma ferramenta. Desaparafuse o pino (b2) da dobradiça inferior e o espaçador (b3) e coloque-os no lado oposto.
4. Volte a inserir a cobertura (b1) no lado oposto.

b1 b2 b3

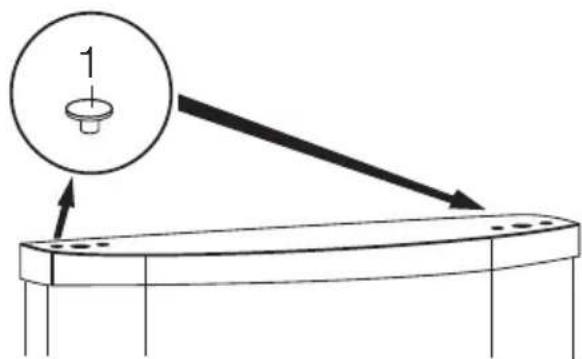

1. Retire os espaçadores (1) e coloque-os no la-do oposto das portas.

1

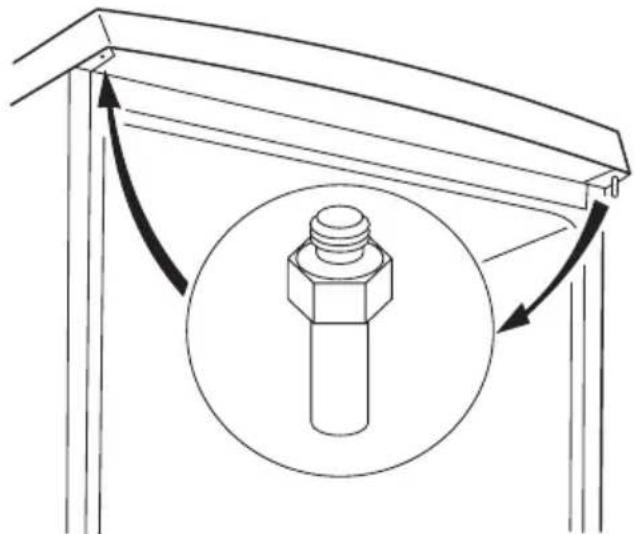

1. Desaparafuse o pino da dobradiça superior (t1) e aparafuse-o-o no lado oposto.

1. Retire os pinos de coberta à esquerda da dobradiça central (m3,m4) e coloque no lado oposto.
2. Coloque o pino da dobradiça central (m5) no orifício à esquerda da porta inferior.
3. Volte a colocar a porta inferior no pino (b2) da dobradiça inferior.
4. Coloque a porta superior no pino da dobradiça superior (t1).
5. Volte a colocar a porta superior na dobradiça central (m5) inclinando ligeiramente as duas portas.

6. Volte a aparafusar a dobradiça central (m2). Não se esqueça do espaçador de plástico (m1) inserido por baixo da dobradiça central. Certifique-se de que os rebordos das portas ficam paralelas ao rebordo lateral do aparelho.

7. Volte a colocar o aparelho no sítio e nivele-o, aguarde pelo menos quatro horas e ligue-o à tomada.

Faça uma verificação final para se certificar de que:

- Todos os parafusos estão apertados.

- A junta magnética está colada ao aparelho.

- Todos os parafusos estão apertados. - A junta magnética está colada ao aparelho. - A porta abre e fecha correctamente.

Se a temperatura ambiente for fria (por ex. no Inverno), pode acontecer que a junta não adira perfeitamente ao aparelho. Nesse caso, aguarde o encaixe natural do vedante.

Caso não queira executar as operações acima mencionadas, contacte o Centro de Apoio ao Cliente mais perto. Os custos da execução da reversibilidade das portas pelo técnico do Centro de Apoio ao Cliente serão suportados por si.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e

para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

www.electrolux.com/shop
