Type de produit	Moniteur LCD Full HD
Taille d'écran (diagonale)	47 pouces (119,4 cm)
Résolution native	1920 x 1080 pixels (Full HD)
Luminosité typique	700 cd/m²
Rapport de contraste	1000:1
Temps de réponse	9 ms (Gris à Gris)
Angle de vision (H/V)	178° / 178°
Haut-parleurs intégrés	2 x 5 W (10 W total)
Connecteurs vidéo	HDMI (x2), DVI-D, VGA, Composite (BNC), S-Video, Composante (BNC)
Connecteurs audio	Entrée RCA (L/R) x2, Jack 3,5 mm
Port série RS-232C	Oui (D-SUB 9 broches)
Alimentation	110-127 V AC, 50/60 Hz
Consommation électrique (max)	300 W
Consommation en veille	0,1 W
Dimensions (L x H x P)	1079 x 624 x 101 mm
Poids net	22,3 kg
Montage mural VESA	400 x 400 mm
Fonctions multi-écran	Jusqu'à 5x5 (MxN)
Zoom numérique	x2, x3, x4
Capteur de luminosité	Oui
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Certifications	UL, FCC Classe B, ICES-003
Accessoires inclus	Câble secteur, télécommande, piles, manuel d'utilisation, CD-ROM
Nettoyage recommandé	Chiffon doux et sec ; éviter les produits chimiques

FOIRE AUX QUESTIONS - TH47LF20U PANASONIC

Comment connecter un ordinateur à ce moniteur ?

Utilisez le port DVI-D ou PC IN (VGA). Branchez le câble correspondant et sélectionnez la source avec la télécommande.

Puis-je utiliser ce moniteur en mode portrait ?

Oui, le moniteur peut être pivoté, mais assurez-vous d'utiliser un support VESA 400x400 mm adapté.

Comment régler la luminosité ?

Appuyez sur MENU de la télécommande, allez dans 'Image' puis réglez 'Luminosité' avec les flèches.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble secteur est branché et que la prise fonctionne. Assurez-vous que la télécommande n'est pas en mode veille. Si le problème persiste, contactez le support Panasonic.

Comment configurer un mur d'images (multi-écran) ?

Utilisez les réglages Multi-Screen dans le menu système. Vous pouvez définir la disposition (jusqu'à 5x5) et l'adresse de chaque moniteur via le port série RS-232C.

Puis-je utiliser des haut-parleurs externes ?

Oui, connectez-les à la sortie audio (jack 3,5 mm) ou utilisez le port audio intégré. Les haut-parleurs intégrés peuvent être désactivés dans le menu.

Comment nettoyer l'écran ?

Éteignez l'appareil et essuyez délicatement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Quel est le poids du moniteur ?

Le poids net est d'environ 22,3 kg (49,2 lbs). Assurez-vous que le support mural peut supporter ce poids.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (2x AA) et remplacez-les si nécessaire. Pointez la télécommande vers le capteur avant du moniteur, à moins de 7 mètres.

Où trouver le manuel d'utilisation complet ?

Le manuel est fourni sur CD-ROM inclus. Vous pouvez également le télécharger au format PDF depuis le site Panasonic ou notice-facile.com.

MODE D'EMPLOI TH47LF20U PANASONIC

47-inch Class FULL HD LCD Display

TH-47LF20U

Product specification (design and specification subject to change without notice)

DISPLAY PANEL

Screen Size (Diagonal)	47-inch Class
Aspect ratio	16:9
Effective Display Area (W x H )	40.9" x 23.0" (1,039 x 584 mm)
Number of pixels (H x V)	1920 x 1080 pixels
Brightness (Typ)	700 cd/m³
Contrast Ratio	1000:1
Response Time	9 ms (G to G)
Viewing Angle (Horizontal/Vertical)	178° /178°

■CONNECTION TERMINAL

VIDEO IN	BNC x 1	1.0 V [p-p] (75Ω)
S-VIDEO IN	Mini DIN 4 pin x 1	Y:1.0V [p-p] (75Ω), C: 0.286V [p-p] (75Ω)
AUDIO IN (VIDEO, S-VIDEO)	RCA (L/R) x 1 set	0.5 V [rms]
HDMI IN	HDMI x 2 (1.3a : Deep Color compatible)
COMPONENT/RGB IN	BNC x 3	Y/G : with sync 1.0 V [p-p] (75Ω) PB/B, PR/R : 0.7 V [p-p] (75Ω) R/B : 0.7 V [p-p] (75Ω)
AUDIO IN	RCA (L/R) x 1 set	0.5 V [rms]
DVI-D IN	DVI-D 24pin (HDCP compatible) x 1
PC IN	MINI D-SUB 15PIN x1(Female) Plug & Play (VESA DDC 2B)	Y/G : with sync 1.0 V [p-p] (75Ω) PB/B, PR/R : 0.7 V [p-p] (75Ω) HD/VD : 1.0 ~ 5.0 V [p-p] (high impedance)
AUDIO IN (DVI-D, PC)	M3 JACK x 1	0.5V [rms]
SERIAL	D-SUB 9PIN x 1 (Mele) (EXTERNAL CONTROL TERMINAL), RS-232C COMPATIBLE

ELECTRICAL

Power Requirements	110-127V AC, 50Hz/60Hz
Power Consumption	300W
Power off condition	0.1W
Stand-by condition	0.1W

■AUDIO

Built-in Speakers

10W [5W + 5W] (10%THD)

■MECHANICAL

Dimensions (W×H×D)	42.5" x 24.6" x 4.0" (1,079 x 624 x 101 mm)
Bezel Width	0.7" (18mm)
Carton Dimensions (W×H×D)	10" x 48" x 31" (240 x 1210 x 770 mm)
Weight	approx. 49.2 lbs. (22.3 kg)
Gross weight	approx. 55.2 lbs. (25.0 kg)
Cabinet Color	Black
VESA mount	15.8" x 15.8" (400 x 400 mm)

ENVIRONMENTAL

Operating environment	Temperature	: 32°F to 104°F(0°C to 40°C)
	Humidity	: 20% to 80% (Non condensation)
Storage environment	Temperature :-4°F to 140°F (-20°C to 60°C)
	Humidity	: 20% to 90% (Non condensation)

STANDARD (CERTIFICATIONS)

SAFETY REGULATIONS	UL6500 Ver.2
RADIATION REGULATIONS	FCC Part 15 Class-B, ICES-003

■REMOTE CONTROL TRANSMITTER

Power Requirements	DC 3V (2 x AA Size batteries)
Operation distance	approx. 23 ft (7m) in front of Display
Weight	approx. 3.5 oz (100g) including batteries

INCLUDED ACCESSORIES	- AC cord - Operating instruction book - Remote control transmitter - Batteries - CD-ROM (operating instruction)
OPTIONAL ACCESSORIES	Pedestal (TY-STLF20)
UPC Code	885170005068

MAIN FEATURE ACCESSORIES

Multi-Screen System	2 x 2, 3 x 3, 4 x 4, 5 x 5 n x m (max 5 x 5)
Power-on Delay	Yes
Seam Hides Video Off Mode	Yes
Digital Zoom	x2, x3, x4
1:1 Pixel mode	Yes
Automatic Picture Position	Yes
Screen Saver	Yes
Power Management	DVI and PC input compatible
Power Save Mode	Yes
Auto Power Off	Yes
Standby Power Save Mode	Yes
Brightness sensor	Yes
Input lock	Yes
Button lock	Yes
Maximum volume level	Yes
Remote user level	Yes

Pedestal TY-STLF20

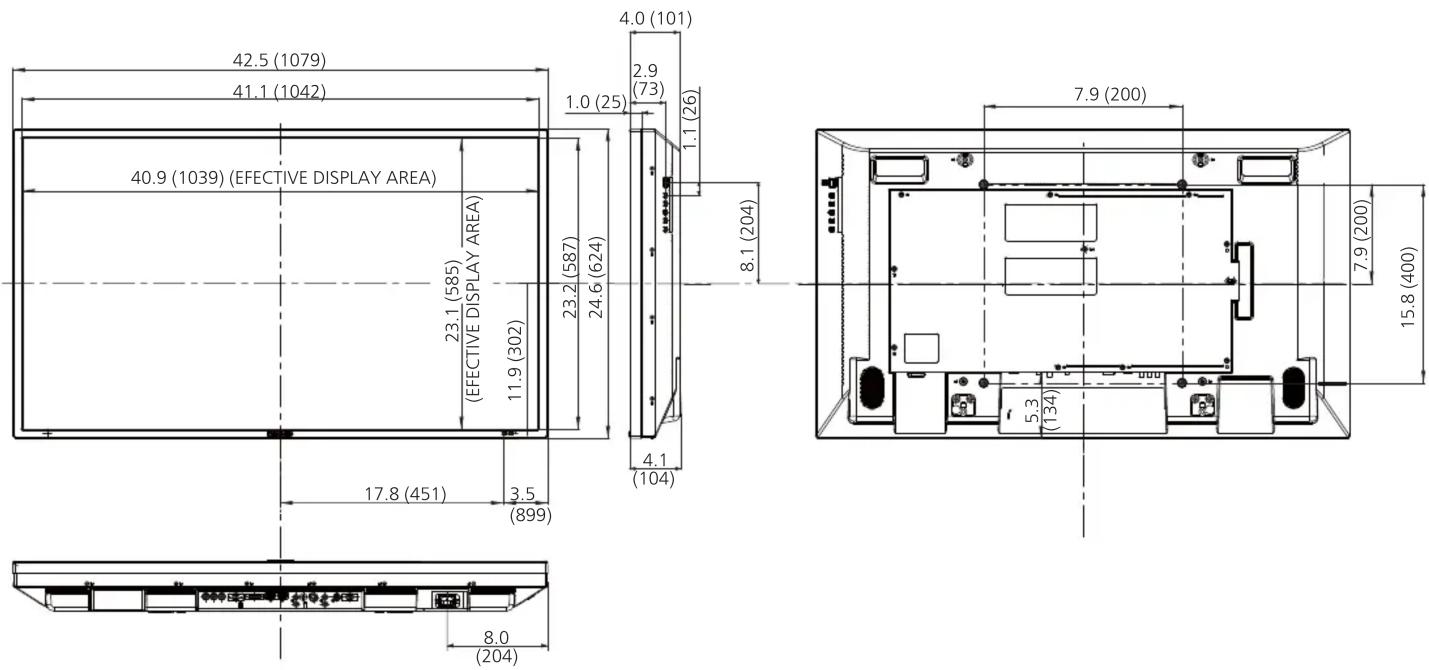

DIMENSIONS

Cautions: This drawing is not a scale

Units : inches (mm)

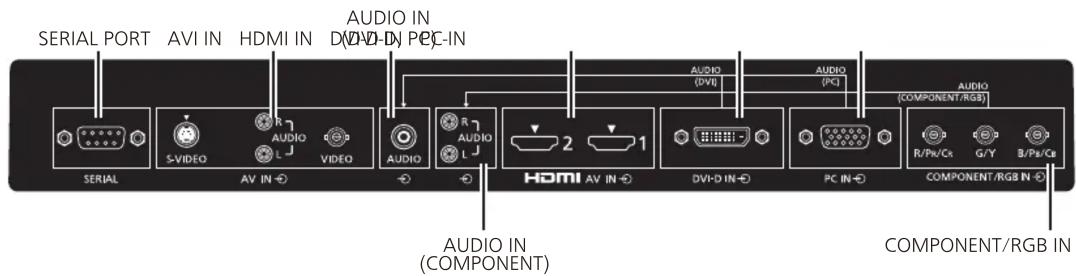

CONNECTION TERMINAL
