iCXPTM3B02 - Support écran plat Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Chief
Modèle	iCXPTM3B02
Charge maximale	79,4 kg (175 lbs)
Compatibilité VESA	200x200 mm à 913 mm de largeur (hauteur variable)
Matériau	Acier à haute résistance
Finition	Noire
Réglage de l'inclinaison	Oui, avec boutons de tension
Gestion des câbles	Oui, encoches pour passage des câbles
Verrouillage de sécurité	Trous pour cadenas ou câble antivol (non inclus)
Type de fixation murale	Montants bois, béton, bloc, brique
Nombre de points de fixation	4 à 6 vis selon le support
Épaisseur max de cloison sèche	15,9 mm (5/8 po)
Installation	Nécessite perceuse, niveau, clé de ½ po
Entretien	Nettoyer avec un chiffon doux et sec
Pièces détachées	Disponibles auprès du service client Chief
Garantie	Limitée à vie
Accessoires inclus	Vis, rondelles, chevilles pour béton (selon version)

FOIRE AUX QUESTIONS - iCXPTM3B02 Chief

Quel est le poids maximal que peut supporter ce support ?

Le poids maximal supporté est de 79,4 kg (175 lbs) pour le modèle iCXPTM3. Ne pas dépasser cette limite.

Ce support est-il compatible avec mon écran ?

Il est compatible avec les écrans ayant une configuration de trous VESA d'une largeur comprise entre 200 mm et 913 mm. La hauteur minimale est de 200 mm. Assurez-vous que le poids de l'écran ne dépasse pas 79,4 kg.

Puis-je installer ce support sur un mur en placoplâtre ?

Oui, à condition que l'épaisseur de la cloison sèche ne dépasse pas 15,9 mm (5/8 po) et que les vis soient fixées dans des montants en bois. Le support doit être attaché à une structure capable de supporter cinq fois le poids total de l'équipement.

Comment régler l'inclinaison ?

Réglez d'abord les boutons de tension d'inclinaison à la tension désirée, puis inclinez l'écran en écartant le haut du mur jusqu'à la position souhaitée. Serrez les boutons pour bloquer.

Comment installer les pattes de fixation sur l'écran ?

Placez l'écran face vers le bas, sélectionnez les vis appropriées (diamètre et longueur) et les bagues intercalaires si nécessaire. Fixez les pattes (B et C) avec les vis à travers les rondelles universelles. Assurez-vous que les crochets supérieurs sont dirigés vers le haut de l'écran.

Que faire si les trous de montage de mon écran sont en retrait ?

Utilisez les bagues intercalaires fournies (GP ou GQ) pour compenser le retrait. Cela permet aux pattes de fixation de reposer à plat contre l'écran.

Puis-je utiliser ce support pour un écran de grande taille ?

Oui, tant que la largeur de la configuration VESA ne dépasse pas 913 mm et que le poids est inférieur à 79,4 kg. Pour les très grandes largeurs, il peut être nécessaire de permuter les pattes de fixation (consultez le tableau de permutation).

Comment cacher les câbles ?

Une fois l'écran installé, vous pouvez passer les câbles derrière l'écran en utilisant les encoches situées sur les pattes de fixation. Les sangles peuvent être rentrées pour un aspect soigné.

Le support est-il livré avec les vis nécessaires ?

Oui, le kit comprend plusieurs diamètres et longueurs de vis (GA à GO), des rondelles universelles, et des bagues intercalaires. Sélectionnez les vis adaptées à votre écran.

Comment sécuriser l'écran avec un antivol ?

Utilisez les trous en bas des pattes de fixation pour passer un cadenas ou un câble antivol (non inclus). Cela ajoute une sécurité supplémentaire.

MODE D'EMPLOI iCXPTM3B02 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRÉCAUTION : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagements et de destruction de l'équipement si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence d'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuille z-donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 15,9mm.

AVERTISSEMENT : L'excès de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il incombe à l'installateur de s'assurer que le poids combiné de

(E) x 4 ou 6
(F) x 4 ou 6

12,7 mm (1/2")

INSTALAR A PLACA DE PAREDE NA PAREDE - BETÃO, BLOCO DE BETÃO OU TIJOLO

1
(Représentation du modèle iCMPTM)

INSTALLER L'APPLIQUE AU MUR – POTEAUX DE CLOISON EN BOIS

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

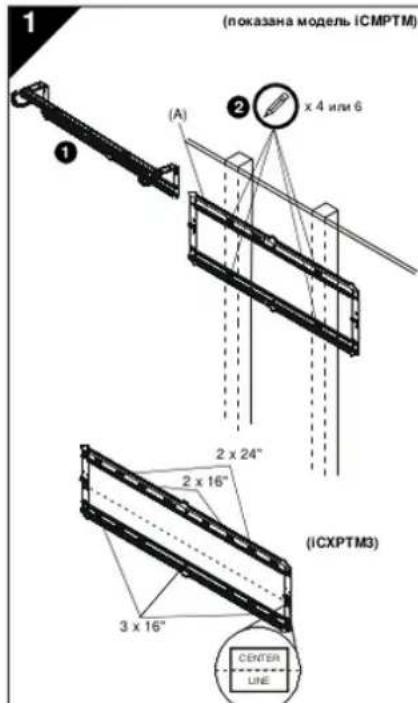

1. Dépliez l'applique (A) pour la préparer au montage mural.

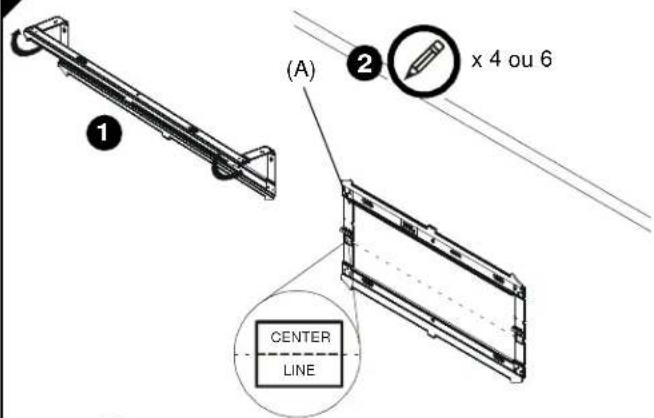

2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage.

REMARQUE : Le modèle iCMPTM3 doit être installé sur deux montants de 40,6 cm (16"). Le modèle iCLPTM3 peut être installé sur des montants de 40,6 cm (16") (trous intérieurs) ou de 61,0 cm (24") (trous extérieurs). En ce qui concerne le modèle iCXPTM3, il peut être fixé sur deux ou trois montants de 40,6 cm (16") ou deux montants de 61,0 cm (24"). Si l'installation utilise trois montants de 40,6 cm (16"), il doit être fixé sur les trois montants en utilisant les trous extérieurs et les trous centraux.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

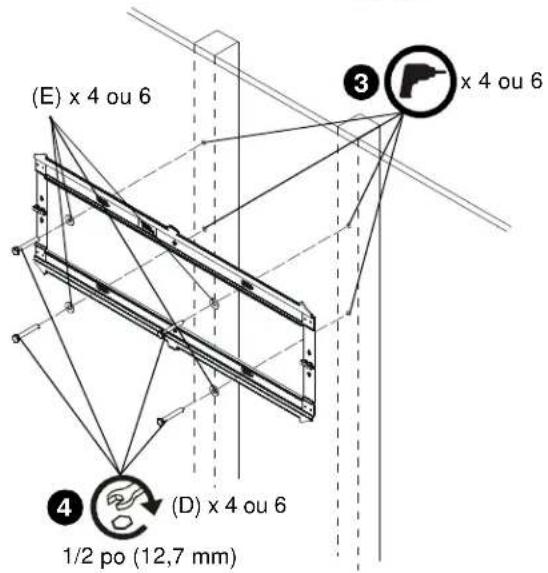

1. Percez des trous de guidage de 7/32 po (5,5 mm) dans les poteaux de cloison en bois.
2. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (D) à travers les rondelles plates (E), l'applique (A) et dans les poteaux de cloison en bois.

1A
(Représentation du modèle iCLPTM3)

4 T (F) x 4 ou 6

1/2 po (12,7 mm)

INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

1. Dépliez l'applique (A) pour la préparer au montage mural.
2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage à l'emplacement de montage voulu.

REMARQUE : Pour le modèle iCLPTM3, il est possible d'utiliser les quatre trous intérieurs ou extérieurs.

REMARQUE : Pour le modèle iCXPTM3, utilisez les quatre trous extérieurs et les deux trous du milieu de l'applique pour l'installation.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

1. Percez des trous de guidage de 5/16 po (7,9 mm) dans le mur aux emplacements repérés. Percez les trous sur une profondeur minimale de 6,35 millimètres.
2. Installez quatre brides d'ancrage en béton (F) dans les trous percés. Utilisez un marteau pour enfoncer les brides d'ancrage dans les trous.

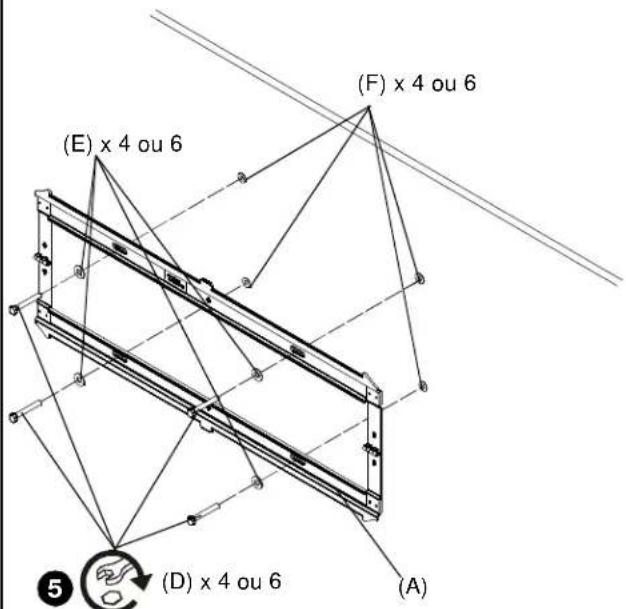

3. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (D) à travers les rondelles plates (E), l'applique (A) et dans les brides d'ancrage (F).

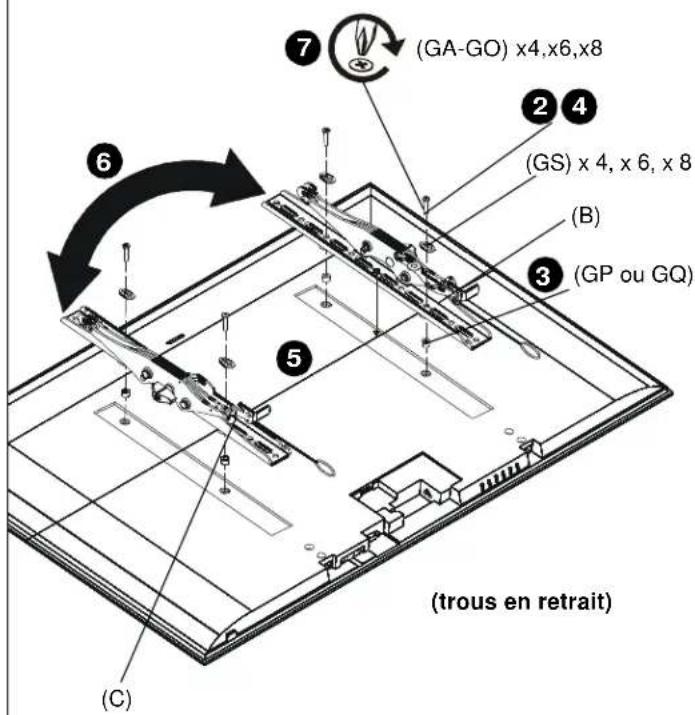

INSTALLER LES PATTES DE FIXATION A L'ÉCRAN

AVERTISSEMENT : La taille minimale de la configuration de trous de montage est de 100 mm x 100 mm pour le modèle iCMPTM3 et de 200 mm x 200 mm pour les modèles iCLPTM3 et iCXPTM3.

1. Posez l'écran face vers le bas sur une surface de protection.

ATTENTION : L'utilisation de vis d'un diamètre inapproprié peut endommager votre écran ! Des vis appropriées doivent facilement se visser dans les trous de montage.

1. Sélectionnez le diamètre des vis en examinant le matériel (GA-GO) (8 mm, 6 mm, 5 mm ou 4 mm) et en les comparant avec les trous de montage de l'écran.

2. Choisissez les bagues intercalaires :

- Si les trous de montage ne sont pas en retrait et si les deux pattes de fixation (B et C) peuvent reposer à plat contre l'écran, aucune bague intercalaire n'est alors nécessaire.

- Si les trous de montage sont en retrait, ou si des protubérances empêchent les pattes de fixation (B et C) de reposer à plat, vous devez utiliser les bagues intercalaires (GP ou GQ).

ATTENTION : L'utilisation de vis de longueur inappropriée peut endommager votre écran ! Des vis appropriées s'insèrent sans toutefois être en contact avec le fond des trous de montage de l'écran.

1. Choisissez la bonne longueur de vis :

- En utilisant votre main, insérez la vis la plus COURTE du diamètre sélectionné (GA, GE, GI ou GL) dans la patte de fixation (B et C), la rondelle universelle (GS), la bague intercalaire sélectionnée (GP ou GQ, si nécessaire), dans le trou de montage de l'écran. Ne vissez PAS maintenant la vis dans le trou.

- La bonne longueur de vis requiert que la base de la tête de vis ressorte de la rondelle plate à une distance supérieure ou égale au diamètre de la vis. Si la longueur de vis est inadéquate, sélectionnez une vis plus longue. Sélectionnez la vis la plus courte qui ressorte à la bonne longueur.

1. Placez les pattes de fixation (B et C) sur l'écran en vous assurant que:

- Les crochets supérieurs sont dirigés vers le haut de l'écran.

- Le centre des pattes de fixation (B et C) se situe aussi près que possible du centre de l'arrière de l'écran une fois celles-ci installées. Le centre des pattes de fixation est indiqué par un trou en forme de losange.

1. Si vous installez l'écran avec une configuration de trous de montage large, il sera peut-être nécessaire de permuter les montants (B et C). Pour plus de détails, consultez la section Permutation des pattes de fixation d'interface.

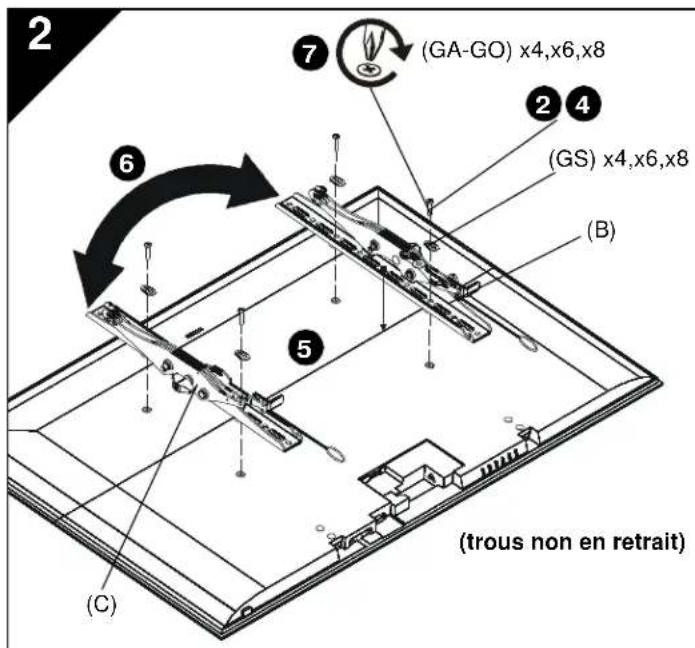

2. À l'aide d'un tournevis cruciforme, vissez soigneusement les vis sélectionnées à travers les rondelles universelles (GS), les pattes de fixation (B et C) et les bagues intercalaires (GP ou GQ, si nécessaire), dans l'écran.

3. Serrez toutes les vis. Assurez-vous que tous les trous de montage applicables de l'écran (4, 6 ou 8) sont utilisés.

INSTALLER L'APPLIQUE AU MUR

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants attachés ne dépasse pas 56,7 kg pour les modèles iCMPTM3 et iCLPTM3 ou 79,4 kg pour le modèle iCXPTM3. L'utilisation de produits dépassant le poids maximal indiqué risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

AVERTISSEMENT : L'écran peut être très lourd ! Assurez-vous qu'il est possible de soulever et de manœuvrer l'écran en toute sécurité comme requis pour l'installer sur l'applique. L'absence de précaution adéquates peut entraîner des blessures corporelles graves ou endommager l'équipement !

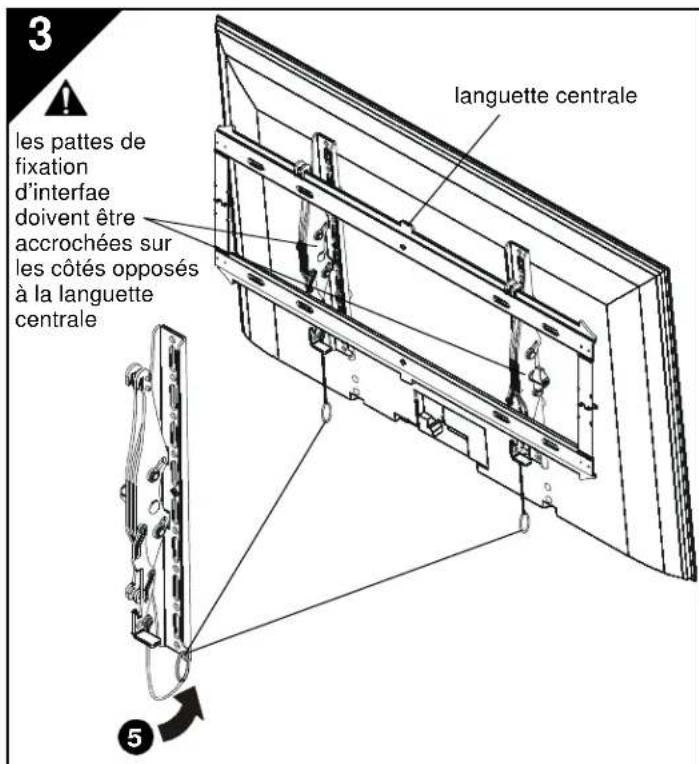

AVERTISSEMENT : Les pattes de fixation d'interface doivent être accrochées sur les côtés opposés à la languette centrale de l'applique !

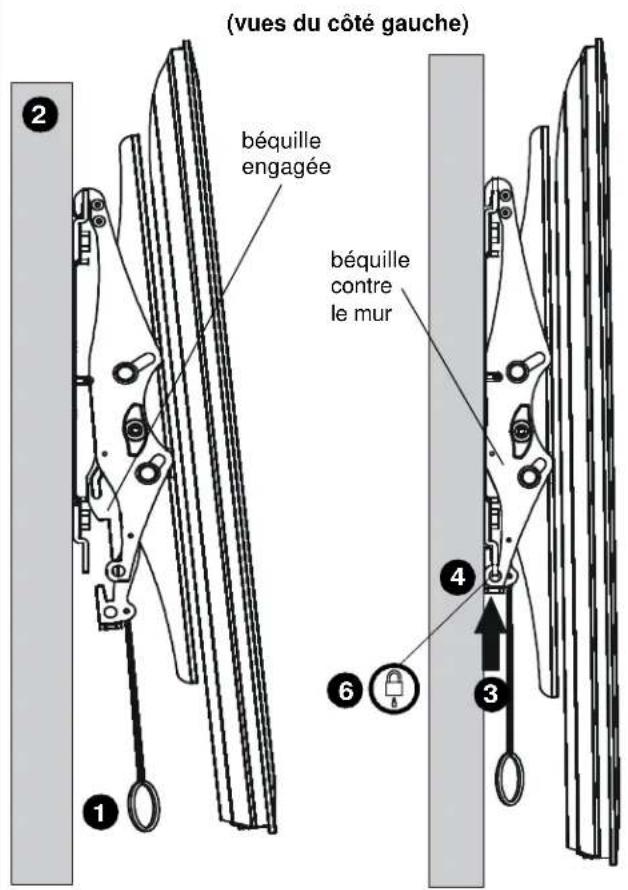

1. Assurez-vous que les pattes de fixation d'interface se trouvent en position béquille en tirant le plus loin possible sur les poignées.
2. Accrochez l'écran avec les pattes de fixation (B et C) sur le rail supérieur de l'applique (A). La béquille doit être engagée dans la partie inférieure de l'applique.

REMARQUE : Tout ce qui concerne la gestion des câbles ou les réglages à l'arrière de l'écran doit être effectué lorsque l'écran repose sur la béquille.

1. Déverrouillez la béquille en appuyant sur les pattes de fixation d'interface jusqu'à ce que la béquille repose contre le mur.

2. Appuyez un peu plus sur les pattes de fixation d'interface afin de verrouillez l'écran en position contre le mur.

3. Les sangles peuvent rentrées derrière l'écran sur l'encoche des pattes de fixation d'interface (B et C) une fois l'installation terminée pour qu'elles ne soient pas visibles.

4. (En option) Acheminez le cadenas ou le câble anti-vol (non inclus) à travers les trous du bas de la patte de fixation d'interface pour fournir une sécurité supplémentaire.

4

Permutation des pattes de fixation d'interface (en option)

Pour les configurations de trous de montage larges, les pattes de fixation d'interface doivent être inversées. Consultez le tableau 1 ci-dessous pour déterminer si cela est nécessaire.

Tableau 1: Largeur de la configuration de trous de montage

N° de modèle	Installation normale Permuter les montants
iCMPTM3 100-44	40mm 441-506mm
iCLPTM3 200-66	3mm 664-728.8mm
iCXPTM3 200-84	7mm 848-913mm

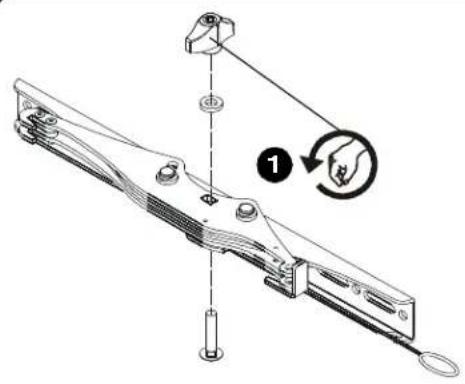

1. Retirez le bouton de tension d'inclinaison, la rondelle et la vis de la patte de fixation d'interface.
   IMPORTANT ! : Tenez fermement les pattes de fixation lorsque vous retirez le bouton, la rondelle et la vis de l'interface pour éviter que les rondelles interne ne tombent. Si les rondelles internes tombent, elles doivent être réinsérées en position correcte avant d'installer le bouton de l'autre côté !
2. Remettez en place le bouton, la rondelle et la vis en ordre inverse.
3. Répétez l'opération sur l'autre patte de fixation d'interface.
4. Installez les pattes de fixation d'interface selon les instructions de la section 2.

5

Réglage de l'inclinaison

1. Réglez les boutons de d'ajustement de la tension d'inclinaison à la tension désirée.
2. Réglez l'inclinaison de l'écran en écartant le haut de l'écran du mur jusqu'à atteindre la position d'inclinaison voulue.
3. Serrez les boutons de réglage de la tension pour bloquer la position d'inclinaison.
