iCXPTM3B02 - Tasaisen näytön teline Chief - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinäkiinnike litteälle näytölle
Merkki	Chief
Malli	iCXPTM3B02
Maksimikuorma	79,4 kg (175 lbs)
VESA-yhteensopivuus	200x200 mm - 913 mm leveys (korkeus vaihdettavissa)
Materiaali	Lujaa terästä
Viimeistely	Musta
Kallistuksen säätö	Kyllä, jännitysnappeja
Kaapelinhallinta	Kyllä, lovet kaapeleiden läpivientiä varten
Turvalukitus	Reiät lukkoa tai varkaudenestokaapelia varten (ei sisälly)
Seinäkiinnitystyyppi	Puurangat, betoni, harkko, tiili
Kiinnityspisteiden lukumäärä	4 - 6 ruuvia telineestä riippuen
Enimmäislevypaksuus	15,9 mm (5/8 tuumaa)
Asennus	Vaatii porakoneen, vatupassin, ½ tuuman jakoavaimen
Huolto	Puhdista pehmeällä ja kuivalla liinalla
Varaosat	Saatavana Chiefin asiakaspalvelusta
Takuu	Elinikäinen rajoitettu takuu
Mukana tulevat lisävarusteet	Ruuvit, aluslevyt, betonitulpat (versiosta riippuen)

Usein kysytyt kysymykset - iCXPTM3B02 Chief

Mikä on tämän telineen enimmäiskuormitus?

Enimmäiskuormitus on 79,4 kg (175 lbs) mallille iCXPTM3. Älä ylitä tätä rajaa.

Onko tämä teline yhteensopiva näyttöni kanssa?

Se on yhteensopiva näyttöjen kanssa, joiden VESA-rei'itysleveys on 200 mm - 913 mm. Vähimmäiskorkeus on 200 mm. Varmista, ettei näytön paino ylitä 79,4 kg.

Voinko asentaa tämän telineen kipsilevyseinään?

Kyllä, edellyttäen, että kipsilevyn paksuus on enintään 15,9 mm (5/8 tuumaa) ja ruuvit kiinnitetään puurankoihin. Teline on kiinnitettävä rakenteeseen, joka kestää viisinkertaisesti laitteen kokonaispainon.

Kuinka kallistus säädetään?

Säädä ensin kallistuksen jännitysnapit haluttuun kireyteen, kallista sitten näyttöä irrottamalla yläreunaa seinästä haluttuun asentoon. Kiristä napit lukitaksesi.

Kuinka kiinnitysjalat asennetaan näyttöön?

Aseta näyttö kuvapuoli alaspäin, valitse sopivat ruuvit (halkaisija ja pituus) ja tarvittaessa välirenkaat. Kiinnitä jalat (B ja C) ruuveilla yleisaluslevyjen läpi. Varmista, että yläkoukut osoittavat näytön yläreunaan.

Mitä tehdä, jos näyttöni kiinnitysreiät ovat upotettuja?

Käytä mukana toimitettuja välirenkaita (GP tai GQ) upotuksen kompensoimiseksi. Tämä mahdollistaa kiinnitysjalkojen asettumisen tasaisesti näyttöä vasten.

Voinko käyttää tätä telinettä suurelle näytölle?

Kyllä, kunhan VESA-konfiguraation leveys ei ylitä 913 mm ja paino on alle 79,4 kg. Erittäin suurille leveyksille saattaa olla tarpeen vaihtaa kiinnitysjalkoja (katso vaihtotaulukko).

Kuinka kaapelit piilotetaan?

Näytön asennuksen jälkeen voit viedä kaapelit näytön taakse käyttämällä kiinnitysjaloissa olevia lovia. Hihnat voidaan työntää sisään siistin ulkonäön saavuttamiseksi.

Toimitetaanko telineen mukana tarvittavat ruuvit?

Kyllä, setti sisältää useita ruuvien halkaisijoita ja pituuksia (GA - GO), yleisaluslevyjä ja välirenkaita. Valitse näyttöösi sopivat ruuvit.

Kuinka näyttö varmistetaan varkaudenestolaitteella?

Käytä kiinnitysjalkojen alaosassa olevia reikiä lukon tai varkaudenestokaapelin (ei sisälly) läpivientiin. Tämä lisää turvallisuutta.

KÄYTTÖOHJE iCXPTM3B02 Chief

VAROITUS: VAROITUS ilmaisee vakavan vamman tai kuoleman mahdollisuutta, jos ohjeita ei noudateta.

HÄLYTYS: HÄLYTYS ilmaisee laitteen vaurioitumisen tai tuhoutumisen mahdollisuutta, jos ohjeita ei noudateta.

VAROITUS: Jos ohjeita ei lueta, ymmärretä ja noudateta, voi seu rauksena olla vakava vamma, laitteen vaurioituminen tai takuan raukeaminen. On asentajan vastuulla varmistaa, että kaikki komponentt on koottu oikein ja asennettu ohjeiden mukaisesti.

VAROITUS: Tälle osalle rittämätön rakennevahvuus voi aiheuttaa vakavan vamman tai laitevahingon. Asentajan vastuila on varmistaa, että rakenne, johon tämä osa on kiinnitetty, kestää viisi kertaa koko laitteiston yhteen lasketun painon. Vahvista rakennetta tarvittaessa ennen osan asertamista. Seinän, johon teline kiinnitetään, paksuus saa olla enintään 15,9 mm (ilman laastia).

VAROITUS: Painokapas/tie tin ylitys voi aiheuttaa vakavan vammaan tai laitevahingon. Asennustyön teikjän vastuulla on varmistaa, että kai/köen kiinnitettjien laitteiden yhtelspano ei ole suurempi kuin 56.7 kg (125 lbs) malleissa iCMPTM3 ja iCLPTM3 tai suurempi kuin 79.4 kg (175 lbs) malissa iCXPTM3. Jos telinettä käytetään ilmoitettua ensimmalspainoa raskaammille tuottelle, teline ja sen varusteet saattavat romahtaa ja aiheuttaa vammaan.

▲ WAŻNE OSTRZEŻENIA

1
(kuvassa on iCMPTM)

12,7 mm (1/2 tuuman)

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässä, johon teline kiinnitetään, kuivamuurauksen paksuus saa olla enintään 1,6 cm.

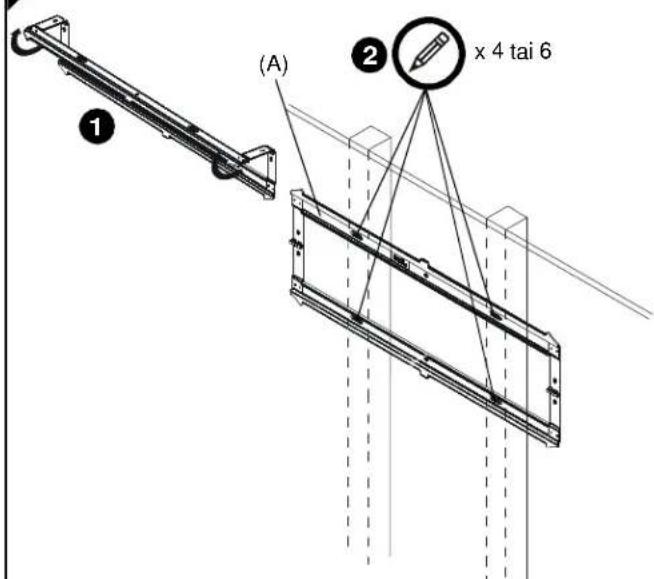

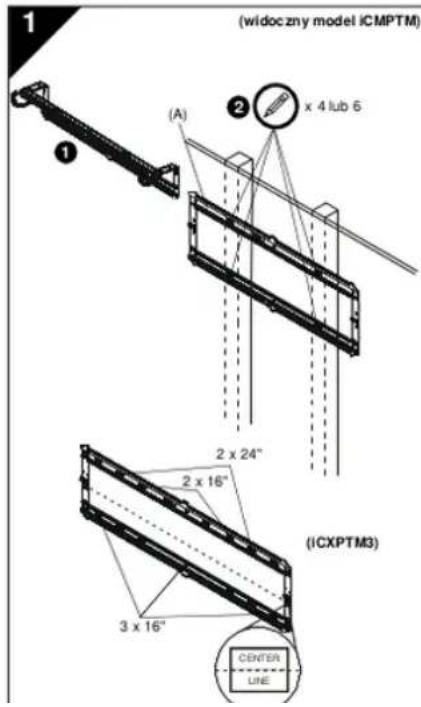

1. Avaa seinälevy (A) seinään kiinnittämistä varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

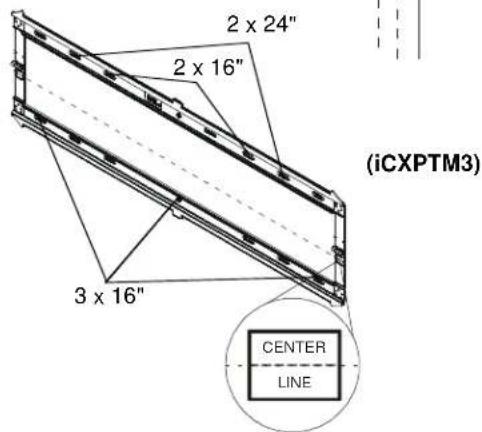

HUOMAUTUS: iCMPTM3 täytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPTM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPTM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin päälle. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen täytyy käyttää kaikkia kolmea koolinkia ulompia ja keskireikiä käyttäen.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia.

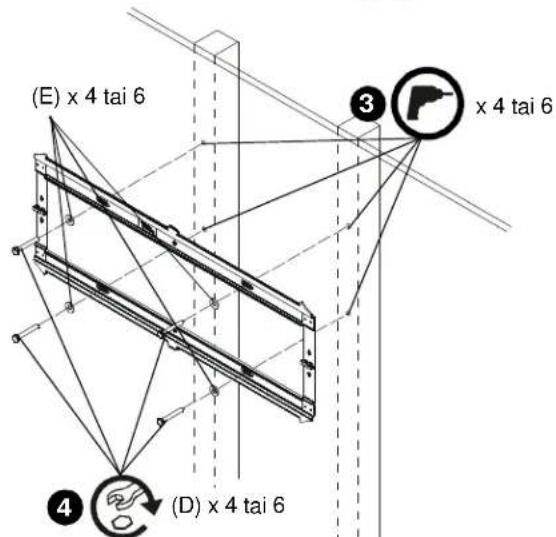

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn (A) läpi koolaukseen käyttäen 12,7 mm (1/2 tuuman) ruuviavainta.

SEINÄLEVYN KIINNITTÄMINEN SEINÄÄN - BETONI, BETONITIILI TAI TIILI

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista.

VAROITUS: SÄHKÖISKUN VAARA! SÄHKÖJOHTIMEN TAI KAAPELIN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole sähköjohtoja tai kaapeleita.

VÄROITUS: RÄJÄHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole kaasu-, vesi-, viemäri- tai muuta putkea.

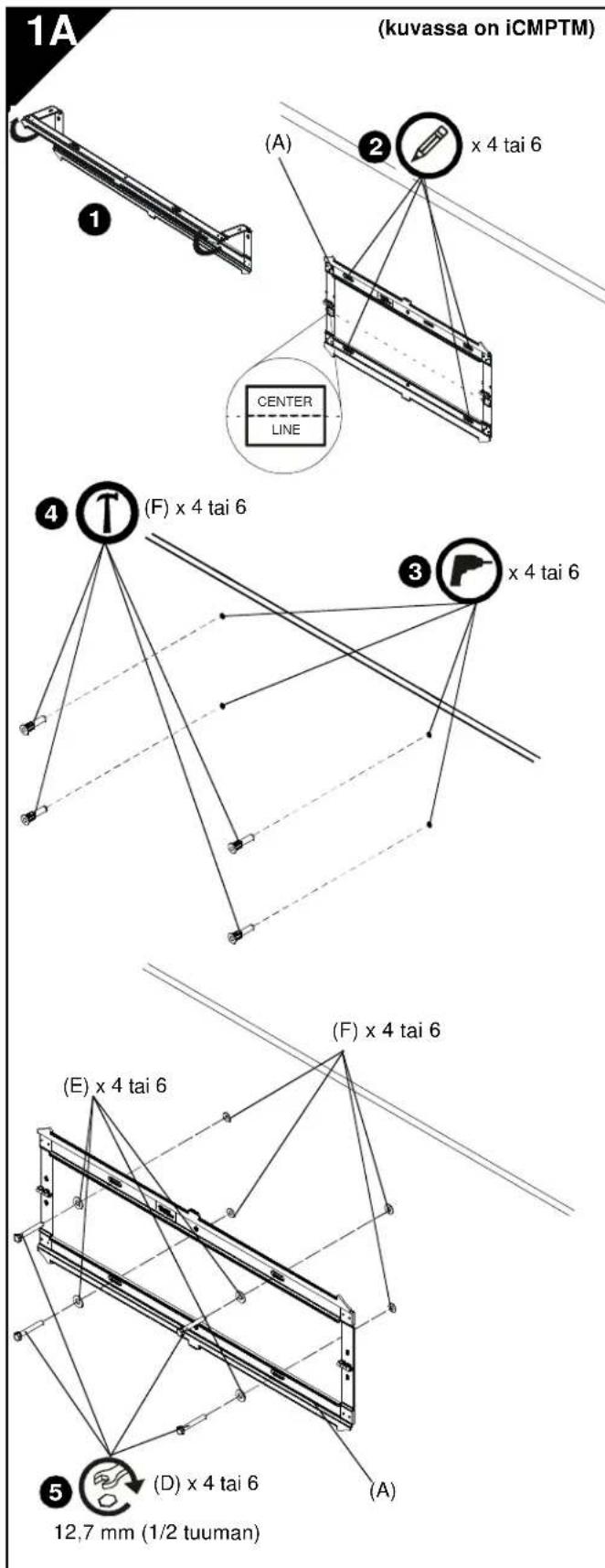

1. Avaa seinälevy (A) seinään kiinnittämistä varten.

2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPTM3 voidaan asentaa käyttämällä joko sisempiä tai ulompia neljää reikää.

HUOMAUTUS: Käytä iCXPTM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia

1. Poraa 7,9 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien täytyy olla vähintään 6,35 cm syvät.

2. Työnnä reikiin neljä betoniankkuria (F). Lyö ankkurit paikoilleen vasaralla.

3. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn (A) läpi betoniankkureihin (F).

KIINNIKKEIDEN ASENTAMINEN NÄYTTÖÖN

VAROITUS: Ruuvinreiät sisältävän alueen vähimmäiskoko on 100 mm x 100 mm mallissa iCMPTM3 ja 200 mm x 200 mm malleissa iCLPTM3 ja iCXPTM3.

1. Aseta näyttö tukevalle alustalle kuvaruutu alaspäin.

HUOMAUTUS: Vääränkokoisten ruuvien

käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit on helppo kiertää näytön kiinnitysreikiin.

1. Valitse ruuvin läpimitta vertaamalla ruuveja (GA-GO) (8 mm, 6 mm, 5 mm tai 4 mm) näytön kiinnitysreikien kokoon.

2. Valitse holkit:

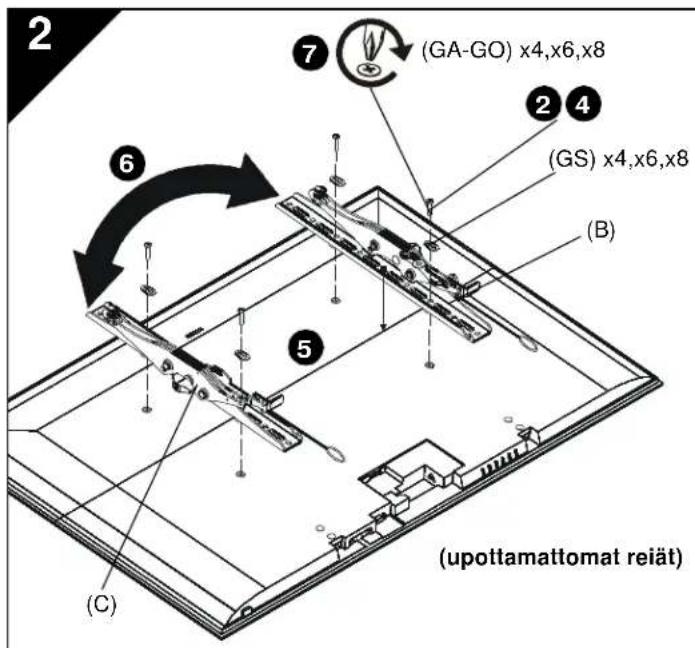

3. Jos kiinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B ja C) ovat koko pinnaltaan näyttöä vasten, holkkeja ei tarvita.

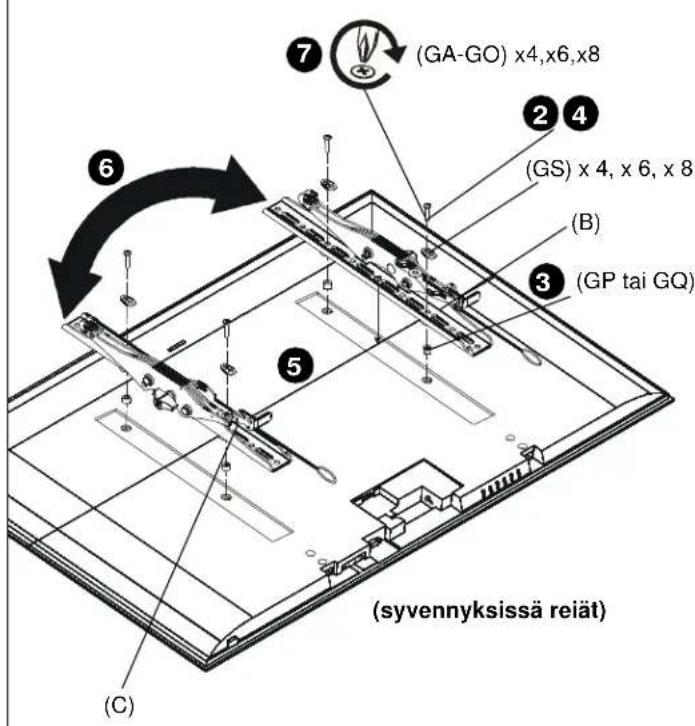

4. Jos kiinnitysreiät on upotettu tai jos ulokkeet kohottavat kiinnikkeet (B ja C) näytön pinnasta, holkkeja (GP tai GQ) täytyy käyttää.

HUOMAUTUS: Vääränpituisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit eivät ulotu kiinnitysreikien pohjaan, mutta niiden kierre tarttuu silti riittävän pitkältä matkalta.

1. Valitse ruuvin pituus:

2. Aseta LYHIN läpimitaltaan oikea ruuvi (GA, GE, GI tai GL) holkin (B ja C), yleisaluslevyn (GS), valitun holkin (GP tai GQ, tarvittaessa) läpi näytön kiinnitysreikään. ÄLÄ kierrä ruuvia reikään tässä vaiheessa.

3. Kun ruuvin pituus on oikea, ruuvin pään alaosa on litteän aluslevyn yläpuolella matkan, joka on vähintään yhtä suuri kuin ruuvin läpimitta. Jos ruuvi on liian lyhyt, valitse pitempi. Käytä lyhintä ruuvia, joka ulottuu vaaditulle etäisyydelle.

4. Aseta kiinnikkeet (B ja C) näytön päälle ja varmista seuraavat:

5. Yläkoukut ovat näytön yläosaa kohti.

6. Kiinnikkeiden (B ja C) keskiosat ovat asentamisen jälkeen mahdollisimman lähellä näytön takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinoneliön muotoisella reiällä.

7. Jos asennetaan näyttöä, jonka reikäkuvio on leveä, pystykannattimien (B ja C) vaihtaminen voi olla tarpeen. Katso yksityiskohtaiset tiedot kohdasta Kiinnikkeiden muuttaminen.

8. Kierrä valitut ruuvit varovasti yleisaluslevyjen (GS), kiinnikkeiden (B ja C) ja holkkien (GP tai GQ, tarvittaessa) läpi näyttöön käyttäen ristipääruuvitalttaa.

9. Kiristä kaikki ruuvit. Varmista, että kaikki tarvittavat kiinnitysreiät (4, 6 tai 8) ovat käytössä.

(vasemmalta katsoen)

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että kaikkien asennettujen laitteiden yhteispaino on enintään 56,7 kg malleissa iCMPTM3 ja iCLPTM3 tai enintään 79,4 kg mallissa iCXPTM3. Ilmoitettua enimmäispainoa raskaampien laitteiden käyttäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja.

VAROITUS: Näyttö voi olla hyvin painava! Varmista, että näyttöä voi turvallisesti nostaa ja liikutella seinälevyyn asentamista varten. Riittävien varotoimien laiminlyöminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja!

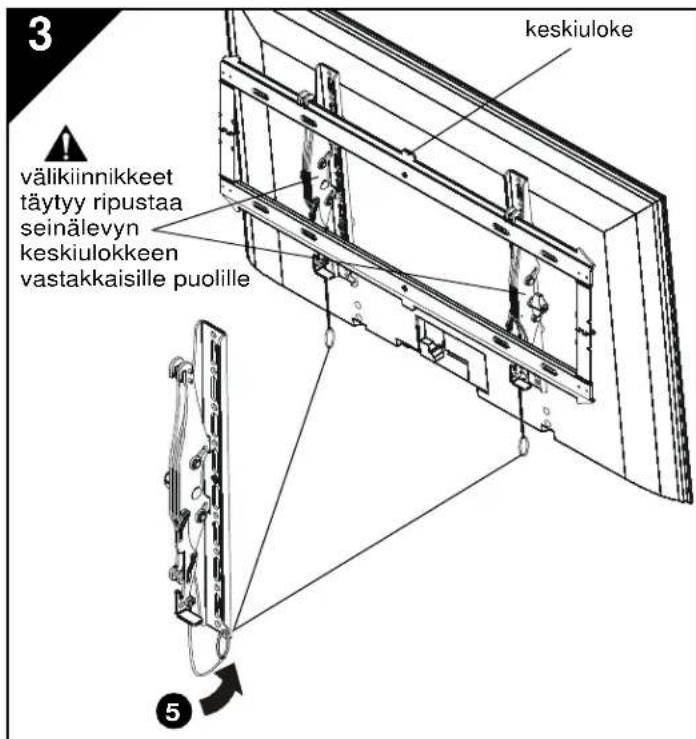

VAROITUS: Välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille!

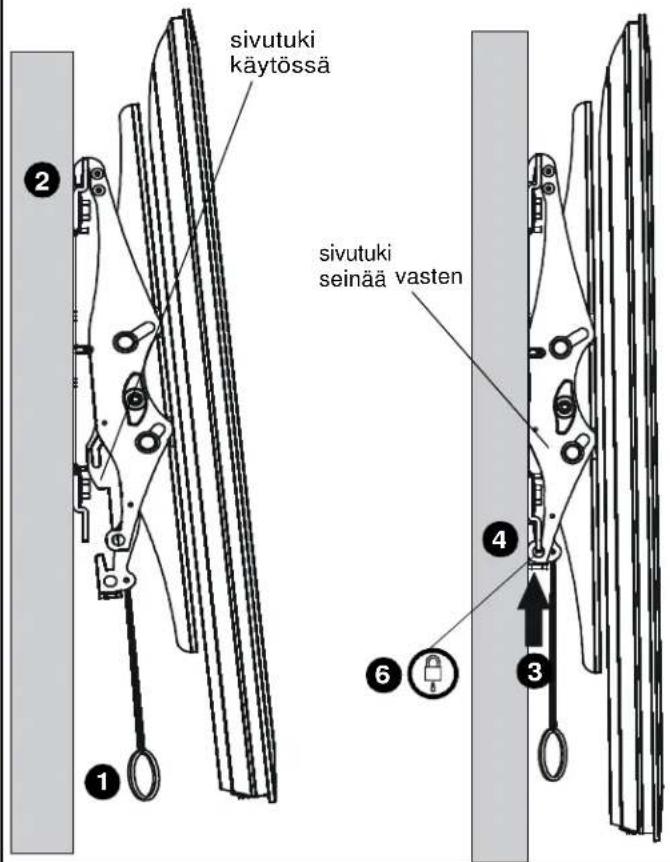

1. Varmista, että välikiinnikkeet ovat sivutukiasennossa, vetämällä kahvat mahdollisimman pitkälle alas.
2. Ripusta näyttö kiinnikkeisiin (B ja C), jotka ovat seinälevyn (A) yläkiskossa. Sivutuen pitäisi koskettaa seinälevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai näytön takaosan säätimiä käytettäessä näytön pitäisi levätä sivutuen varassa.

1. Vapauta sivutuki työntämällä välikiinnikkeitä ylöspäin, kunnes tuki on seinää vasten.
2. Työnnä välikiinnikkeitä edelleen ylöspäin, jotta näyttö lukkiutuu paikalleen seinää vasten.
3. Hihnat voidaan työntää näytön taakse kiinnikkeessä (B ja C) olevaan koloon asennuksen jälkeen, jotta ne ovat pois näkyvistä.
4. (Valinnainen) Varmista kiinnitys työntämällä riippulukko tai kaapelilukko (ei kuulu toimitukseen) välikiinnikkeen alareikien läpi.

4

Kiinnikkeiden muuttaminen (valinnainen)

Jos reikäkuvio on leveä, kiinnikkeet täytyy kääntää ylösalaisin. Määritä taulukon 1 avulla, onko tämä tarpeen.

Taulukko 1: Reikäkuvion leveys

Mallin nro	normaali asennus käännetäänylösalaisin
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-6	63mm 664-728.8mm
iCXPTM3 200-8	47mm 848-913mm

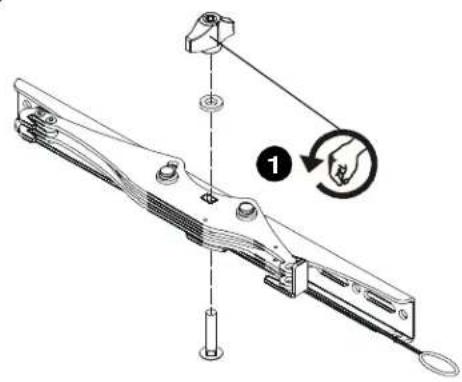

1. Irrota kallistuksen kiristysnuppi, aluslevy ja ruuvi kiinnikkeestä.

TÄRKEÄÄ! Pidä kiinnikkeitä paikallaan, kun irrotat nuppia, aluslevyä ja ruuvia, jotta sisällä olevat aluslevyt eivät putoa. Jos sisällä olevat aluslevyt putoavat, ne täytyy asettaa takaisin oikeaan asentoon ennen kuin nuppi asennetaan toiselle puolelle!

1. Aseta nuppi, aluslevy ja ruuvi takaisin vastakkaisessa järjestyksessä.

2. Toista toimenpide toiselle kiinnikkeelle.

3. Asenna kiinnikkeet kohdassa 2 olevien ohjeiden mukaan.

5

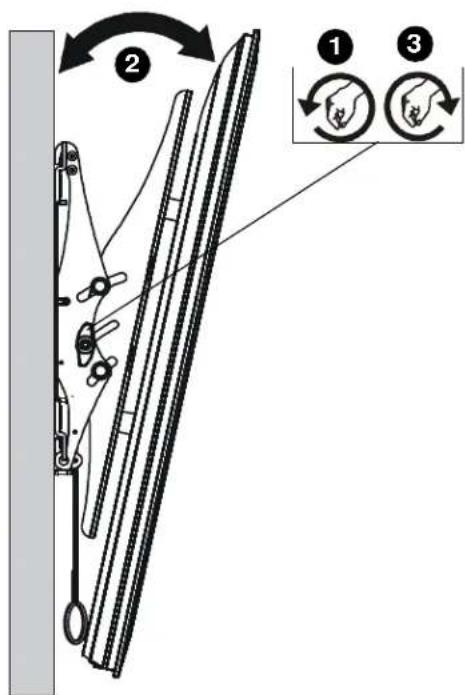

1. Säädä kallistuksen kiristysnupit haluttuun kireyteen.

2. Säädä näytön kallistusta vetämällä näytön yläosaa pois seinästä, kunnes haluttu kallistus on saavutettu.

3. Kiristä kallistuksen kiristysnupit kallistetun asennon lukitsemiseksi.

MONTOWANIE PŁYTY ŚCIENNEJ NA ŚCIANIE - BELKI DREWNIANE
