iCXPTM3B02 - Suporte para tela plana Chief - Manual de utilização gratuito

Tipo de produto	Suporte de parede para tela plana
Marca	Chief
Modelo	iCXPTM3B02
Carga máxima	79,4 kg (175 lbs)
Compatibilidade VESA	200x200 mm a 913 mm de largura (altura variável)
Material	Aço de alta resistência
Acabamento	Preto
Ajuste de inclinação	Sim, com botões de tensão
Gerenciamento de cabos	Sim, entalhes para passagem de cabos
Travamento de segurança	Orifícios para cadeado ou cabo antifurto (não incluído)
Tipo de fixação na parede	Montantes de madeira, concreto, bloco, tijolo
Número de pontos de fixação	4 a 6 parafusos conforme o suporte
Espessura máxima de parede seca	15,9 mm (5/8 pol.)
Instalação	Necessita furadeira, nível, chave de ½ pol.
Manutenção	Limpar com pano macio e seco
Peças de reposição	Disponíveis junto ao serviço de atendimento ao cliente Chief
Garantia	Limitada vitalícia
Acessórios incluídos	Parafusos, arruelas, buchas para concreto (conforme versão)

Perguntas frequentes - iCXPTM3B02 Chief

Qual é o peso máximo que este suporte pode suportar?

O peso máximo suportado é de 79,4 kg (175 lbs) para o modelo iCXPTM3. Não exceda este limite.

Este suporte é compatível com minha tela?

Ele é compatível com telas que possuem uma configuração de furos VESA com largura entre 200 mm e 913 mm. A altura mínima é de 200 mm. Certifique-se de que o peso da tela não exceda 79,4 kg.

Posso instalar este suporte em uma parede de drywall?

Sim, desde que a espessura do drywall não exceda 15,9 mm (5/8 pol.) e que os parafusos sejam fixados em montantes de madeira. O suporte deve ser preso a uma estrutura capaz de suportar cinco vezes o peso total do equipamento.

Como ajustar a inclinação?

Primeiro, ajuste os botões de tensão de inclinação na tensão desejada, em seguida, incline a tela afastando a parte superior da parede até a posição desejada. Aperte os botões para travar.

Como instalar as presilhas de fixação na tela?

Coloque a tela com a face para baixo, selecione os parafusos apropriados (diâmetro e comprimento) e os anéis espaçadores, se necessário. Fixe as presilhas (B e C) com os parafusos através das arruelas universais. Certifique-se de que os ganchos superiores estejam direcionados para o topo da tela.

O que fazer se os furos de montagem da minha tela estiverem recuados?

Use os anéis espaçadores fornecidos (GP ou GQ) para compensar o recuo. Isso permite que as presilhas de fixação fiquem planas contra a tela.

Posso usar este suporte para uma tela de grande tamanho?

Sim, desde que a largura da configuração VESA não exceda 913 mm e o peso seja inferior a 79,4 kg. Para larguras muito grandes, pode ser necessário trocar as presilhas de fixação (consulte a tabela de permutação).

Como esconder os cabos?

Após a instalação da tela, você pode passar os cabos atrás da tela usando os entalhes localizados nas presilhas de fixação. As correias podem ser guardadas para um aspecto organizado.

O suporte vem com os parafusos necessários?

Sim, o kit inclui vários diâmetros e comprimentos de parafusos (GA a GO), arruelas universais e anéis espaçadores. Selecione os parafusos adequados para sua tela.

Como proteger a tela com um antifurto?

Use os orifícios na parte inferior das presilhas de fixação para passar um cadeado ou cabo antifurto (não incluído). Isso adiciona segurança extra.

MANUAL DE UTILIZADOR iCXPTM3B02 Chief

ATENÇÃO alerta-o para a possibilidade de ferimentos graves ou morte se não seguir as instruções.

CUIDADO alerta-o para a possibilidade de danos ou destruição do equipamento se não seguir as instruções correspondentes.

ATENÇÃO: A NÃO LEITURA E O NÃO ACATAMENTO DAS SEGUINTES INSTRUÇÕES PODEM RESULTAR EM FERIMENTOS GRAVES, EM DANOS NO EQUIPAMENTO OU NA ANULAÇÃO DA GARANTIA DE FÁBRICA. É da responsabilidade do técnico de instalação garantir que todos os componentes são devidamente montados e instalados segundo as instruções fornecidas.

ATENÇÃO: A impossibilidade de se conseguir uma resistência estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforçar a estrutura conforme necessário antes de se instalar o componente. O painel acartonado da parede onde se vai fixar a armação pode ter uma espessura máxima de 15,9 mm.

ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPTM3 e iCLPTM3 ou 79,4 kg (175 libras) para o iCXPTM3.A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos.

ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforece a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde vai fixar a armação pode ter uma espessura máxima de 1,6 cm.

1. Retire a placa de parede (A) a fim de prepará-la para a montagem na parede.
2. Nivele a placa de parede (A) e marque os pontos dos furos piloto.

NOTA: O iCMPTM3 deve ser instalado em duas vigas de 40,6 cm (16"). O iCLPTM3 pode ser instalado em vigas de 40,6 cm (16") (furos interiores) ou de 61,0 cm (24") (furos exteriores). Quanto ao iCXPTM3, pode ser montado sobre duas ou três vigas de 40,6 cm (16") ou duas vigas de 61,0 cm (24"). No caso de a montagem ser realizada em três vigas de 40,6 cm (16"), deve ser montado nas três vigas utilizando os furos exteriores e centrais.

NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.

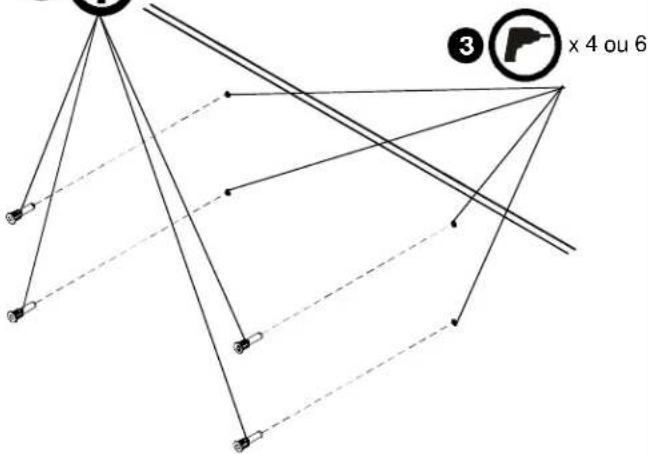

3. Execute os furos piloto de 5,5 mm (7/32") de diâmetro nas vigas de madeira.
4. Utilizando uma chave-inglesa de 12,7 mm (1/2"), enfie os parafusos (D) nas vigas de madeira através das anilhas planas (E) e da placa de parede (A).

1A

(iCMPTM mostrado)

4

(F) x 4 ou 6

ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente.

ATENÇÃO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

ATENÇÃO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

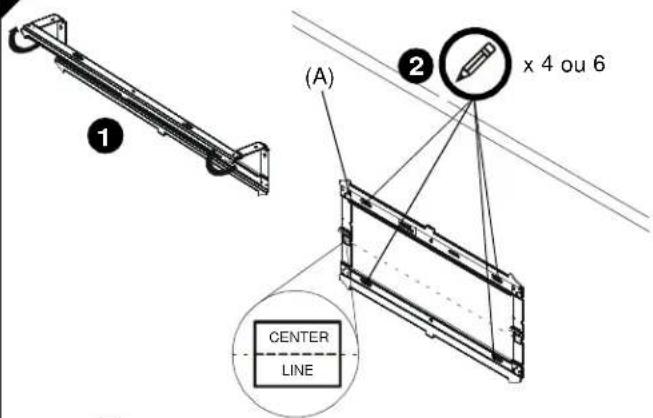

1. Retire a placa de parede (A) a fim de prepará-la para a montagem na parede.

2. Nivele a placa de parede (A) e marque os pontos dos furos piloto na posição de montagem pretendida.

NOTA: Para o iCLPTM3, podem ser utilizados os quatro furos interiores ou exteriores.

NOTA: Para instalar o iCXPTM3, utilize os quatro furos exteriores e os dois furos do meio na placa de parede.

NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.

1. Execute os furos piloto de 7,9 mm (5/16 polegadas) de diâmetro nas posições pretendidas na parede. Os furos devem ter pelo menos 6,35 mm (2 1/2 polegadas) de fundo.

2. Instale quatro buchas para betão (F) nos furos abertos. Utilize um martelo para enfiar as buchas nos furos.

3. Utilizando uma chave-inglesa de 12,7 mm (1/2 polegadas), enfie os parafusos (D) nas buchas para betão (F) através das anilhas planas (E) e da placa de parede (A).

INSTALAR SUPORTES NO DISPLAY

ATENÇÃO: O tamanho mínimo do padrão de furos é 100 mm x 100 mm para o iCMPTM3 e 200 mm x 200 mm para os iCLPTM3 e iCXPTM3.

1. Deite a frente do display sobre uma superfície protectora.

CUIDADO: A utilização de parafusos de diâmetro inadequado pode danificar o seu display! Os parafusos adequados enroscar-se-ão facilmente nos furos de montagem do display.

1. Para seleccionar o diâmetrodos parafusos, examine as ferragens (GA-GO) (8 mm, 6 mm, 5 mm ou 4 mm) e compare com os furos de montagem no display.

2. Seleccione os espaçadores:

- Se os furos de montagem não estiverem metidos para dentro, e se os dois suportes (B e C) puderem ficar deitados e encostados ao display, então não serão necessários espaçadores.

- Se os furos de montagem estiverem metidos para dentro, ou se ressaltos não permitirem que os suportes (B e C) assentem correctamente, deverão ser utilizados espaçadores (GP ou GQ).

CUIDADO: A utilização de parafusos de comprimento inadequado pode danificar o seu display! Os parafusos próprios terão o encaixe correcto da rosca sem entrar em contacto com o fundo dos furos de montagem do display.

1. Seleccione o comprimento do parafuso:

- Com a mão, insira o parafuso de comprimento MAIS CURTO do diâmetro seleccionado (GA, GE, GI ou GL) no furo de montagem do display através do suporte (B e C), anilha universal (GS) e espaçador seleccionado (GP ou GQ, se necessário). NÃO enrosque o parafuso no furo nesta altura.

- O comprimento correcto do parafuso implica que a base da cabeça do parafuso sobressaia da anilha plana uma distância igual ou superior ao diâmetro do parafuso. Se o comprimento do parafuso for inadequado, seleccione um parafuso mais comprido. Seleccione o parafuso mais curto que sobressaia a distância exigida.

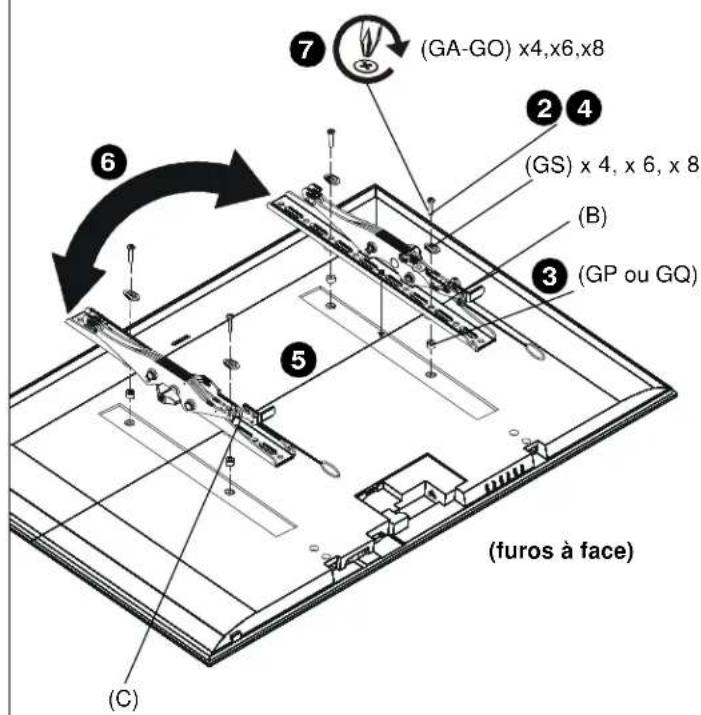

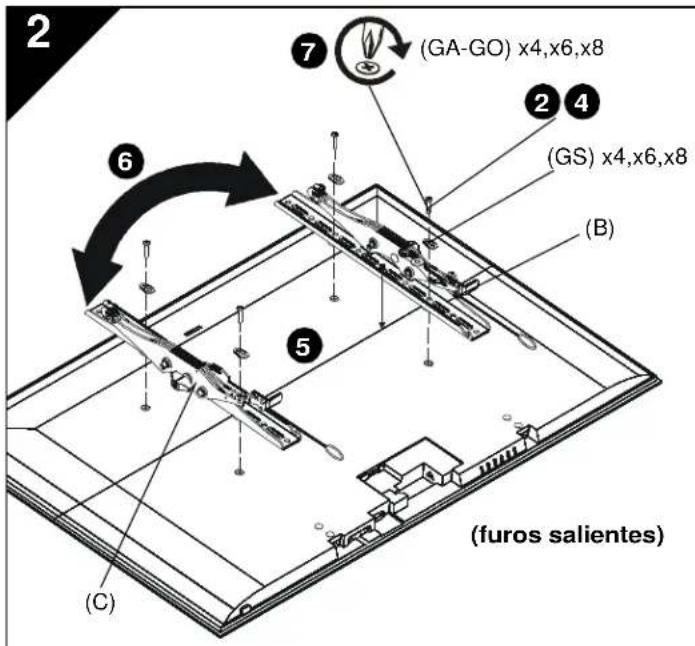

1. Coloque os suportes (B e C) no display, tendo o cuidado de verificar se:

- Os ganchos superiores estão na direcção da parte superior do display.

- O centro dos suportes (B e C) fica o mais perto possível do centro da parte posterior do display após a instalação. O centro do suporte é indicado pelo furo em forma de diamante.

1. Em caso de instalação do ecrã com um padrão de furos largo, pode ser necessário trocar os elementos verticais (B e C). Ver secção Trocar os Suportes da Interface para mais detalhes.

2. Utilizando uma chave de fendas Phillips, instale cuidadosamente os parafusos seleccionados no display através das anilhas universais (GS), suportes (B e C) e espaçadores (GP ou GQ, se necessário).

3. Aperte todos os parafusos. Assegure-se de que são utilizados todos os furos de montagem do display (4, 6 ou 8).

(vistas do lado esquerdo)

INSTALAR DISPLAY NA PLACA DE PAREDE

ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPTM3 e iCLPTM3 ou 79,4 kg (175 libras para o iCXPTM3. A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos.

ATENÇÃO: O display pode ser muito pesado! Assegure-se de que é possível levantar e manobrar o display em segurança conforme exige a instalação na placa de parede. A incapacidade para tomar precauções adequadas pode resultar em danos físicos ou danos materiais graves!

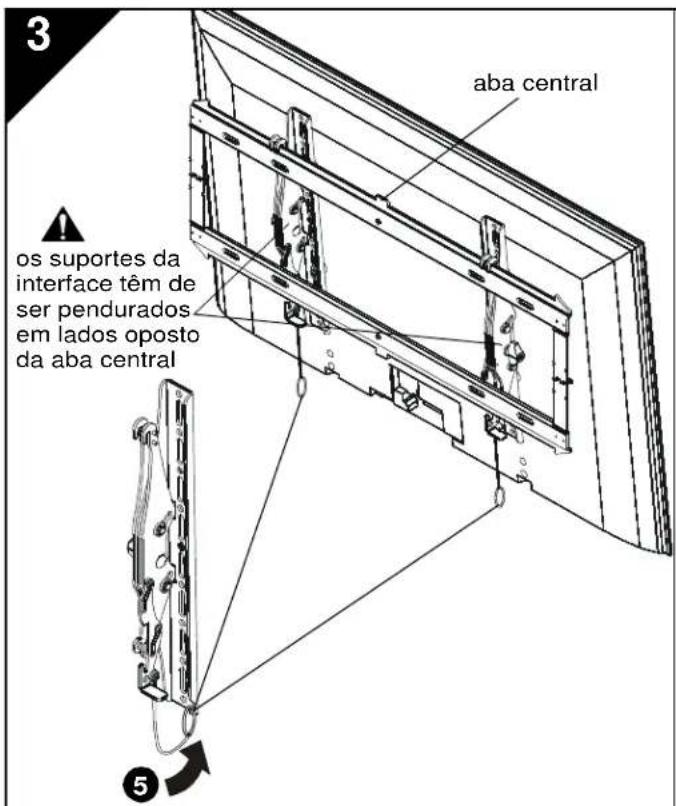

ATENÇÃO: Os suportes da interface têm de ser pendurados em lados opostos da aba central na placa de parede!

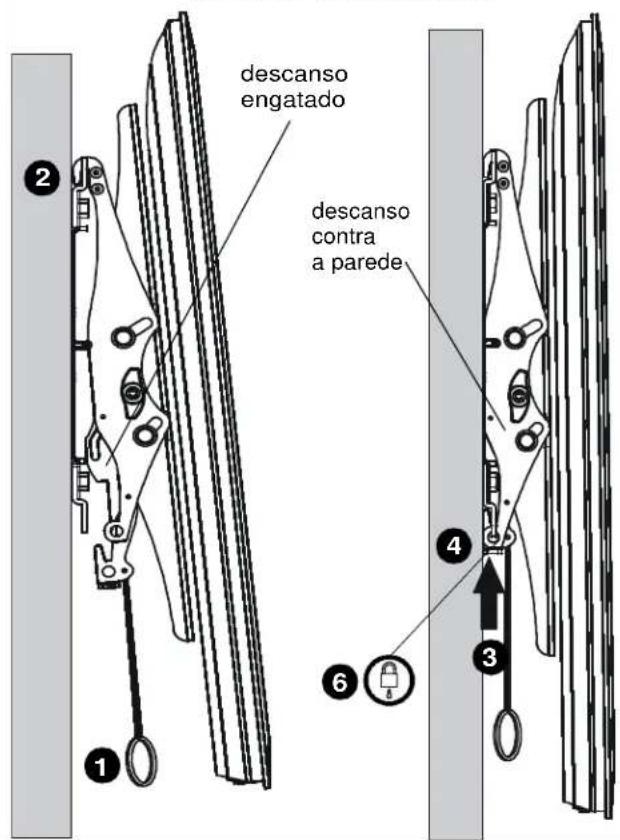

1. Para garantir que os suportes da interface estão na posição de descanso, puxe as pegas para baixo o mais possível.
2. Pendure o display com os suportes (B e C) na calha superior da placa de parede (A). O descanso deve ser engatado com a metade inferior da placa de parede.

NOTA: Os ajustamentos do cabo ou do display posterior devem ser efectuados quando o display se encontra no descanso.

1. Para destravar o descanso, empurre os suportes da interface para cima até o descanso ficar apoiado contra a parede.

2. Empurre os suportes da interface para dentro a fim de travar o display na posição contra a parede.

3. As correias podem ser arrumadas atrás do ecrã num encaixe nos suportes da interface (B e C) depois de concluída a instalação para mantê-las fora da vista.

4. (Opcional) Enfie um cadeado ou cabo de segurança (não incluído) através dos furos inferiores nos suportes da interface para maior segurança.

4		Trocar os Suportes da Interface (Opcional)Para padrões de furos largos, os suportes da interface podem ser invertidos. Ver Tabela 1 abaixo para determinar se isto é necessário.Tabela 1: Largura do padrão de furos
		N.o modelo instalação normal trocar elementos verticais
		iCMPTM3 100-440mm 441-506mm
		iCLPTM3 200-663mm 664-728.8mm
		iCXPTM3 200-847mm 848-913mm

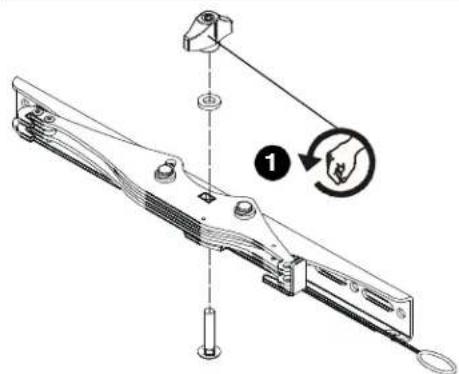

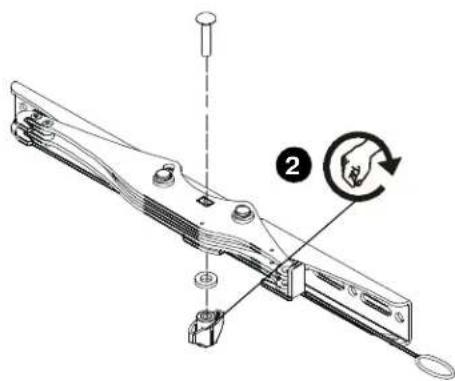

		1. Remova o botão de tensão da inclinação, a anilha e o parafuso do suporte da interface.IMPORTANTE! : Segure firmemente nos suportes ao remover o botão, a anilha e o parafuso da interface para evitar que as anilhas internas caiam. Se as anilhas internas efectivamente caírem, tem de voltar a inseri-las antes de reinstalar o botão no outro lado!2. Volte a colocar o botão, a anilha e o parafuso pela ordem inversa.3. Repita a operação para o outro suporte da interface.4. Instale os suportes da interface de acordo com as instruções da Secção 2.
5		Regulação da Inclinação1. Ajuste os botões de regulação da tensão de inclinação para a tensão pretendida.2. Para ajustar a inclinação do ecrã, afaste a parte superior do ecrã até obter a posição de inclinação pretendida.3. Aperte os botões de regulação da tensão de inclinação para fixar a posição de inclinação.
