Caractéristiques Techniques	Détails
Type de produit	Routeur
Normes Wi-Fi	802.11ac
Fréquence	2.4 GHz et 5 GHz
Vitesse maximale	Jusqu'à 1200 Mbps
Ports Ethernet	4 ports Gigabit
Fonctionnalités de sécurité	WPA3, pare-feu intégré
Utilisation	Idéal pour les foyers et les petites entreprises, streaming et jeux en ligne
Maintenance	Firmware à jour recommandé, nettoyage régulier des ports
Réparation	Assistance technique disponible, pièces de rechange limitées
Informations générales	Compatibilité avec la plupart des FAI, installation facile via application mobile

FOIRE AUX QUESTIONS - SNK5620 PHILIPS

Comment réinitialiser mon routeur PHILIPS SNK5620 ?

Pour réinitialiser votre routeur, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon routeur PHILIPS SNK5620 ne se connecte pas à Internet ?

Vérifiez d'abord que votre connexion Internet est active. Ensuite, assurez-vous que le câble Ethernet est correctement branché et que les paramètres de votre routeur sont configurés correctement.

Comment changer le mot de passe Wi-Fi de mon routeur PHILIPS SNK5620 ?

Accédez à l'interface de gestion du routeur via un navigateur en entrant l'adresse IP du routeur. Connectez-vous avec vos identifiants, puis allez dans les paramètres Wi-Fi pour modifier le mot de passe.

Que faire si le signal Wi-Fi de mon routeur PHILIPS SNK5620 est faible ?

Essayez de déplacer le routeur à un emplacement central dans votre maison, loin des murs épais et des appareils électroniques. Vous pouvez également changer le canal Wi-Fi dans les paramètres du routeur.

Comment mettre à jour le firmware de mon routeur PHILIPS SNK5620 ?

Connectez-vous à l'interface de gestion du routeur, recherchez la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

Mon routeur PHILIPS SNK5620 redémarre-t-il sans raison ?

Cela peut être dû à une surchauffe, à des problèmes d'alimentation ou à un firmware obsolète. Assurez-vous que le routeur est bien ventilé et envisagez de mettre à jour le firmware.

Comment configurer le contrôle parental sur mon routeur PHILIPS SNK5620 ?

Connectez-vous à l'interface de gestion, recherchez l'option 'Contrôle parental', puis suivez les instructions pour ajouter des restrictions sur les appareils de votre choix.

Comment vérifier les appareils connectés à mon routeur PHILIPS SNK5620 ?

Connectez-vous à l'interface de gestion du routeur et recherchez la section 'Appareils connectés' pour voir la liste des appareils actuellement connectés.

Que faire si je ne peux pas accéder à l'interface de gestion de mon routeur PHILIPS SNK5620 ?

Assurez-vous que votre appareil est connecté au réseau du routeur. Essayez de réinitialiser le routeur et de vérifier l'adresse IP par défaut dans le manuel d'utilisation.

MODE D'EMPLOI SNK5620 PHILIPS

Réglementations européennes

Ce produit a ete concu, teste et fabrique selon la Directive europene R&TTE 1999/5/EC.

D'après cette directive, ce produit peut etre mis en service dans les etats suivants:

Par le present document, Philips Consumer Electronics, BLC P&A CC, déclare que ce SNA6500 respecte les conditions essentielles et autres dispositions applicables de la Directive 1999/5/EC.

Port ADSL (RJ-11). Connectez votre ligne ADSL à ce port.

2 Prise d'alimentation

Branchez l'adapateur electrique fourni dans cette prise.

Avertissement : Si vous utilisez le mauvais type d'adaptateur, vous risquez d'endommager la station de base ADSL sans fil.

3 Bouton Réinitialisation

Utilisez ce bouton pour réinitialiser l'alimentation et restaurer les paramètres par défaut d'usine.

Pour réinitialiser sans perdre les paramètres de configuration, voir 'Réinitialisation' aux pages 28 et 29.

4 MARCHE-ARRÉT

Bouton perpetuant d'allumer ou d'eteindre l'appareil

5 Ports LAN

Ports Ethernet 10/100 (RJ-45). Branchez les dispositifs sur votre réseau local à ces ports (à savoir un PC, un hub ou un commutateur).

5 Introduction

5 A propos de la station de base ADSL sans fil
5 Caracteristiques et avantages

7 Installation

7 Exigences du système
7 Description du matériel informatique
7 Voyants DEL
7 Reglages ISP
8 Connexion du système
8 Connexion de la ligne ADSL
8 Configuration de la ligne téléphonique
8 Connexion de l'adaptateur de courant

9 Configuration du PC client

9 Configuration TCP/IP

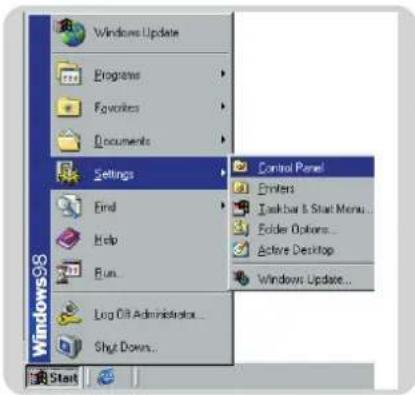

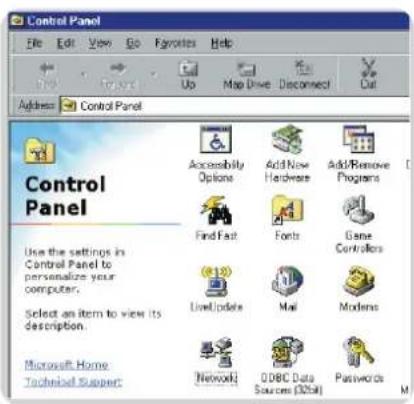

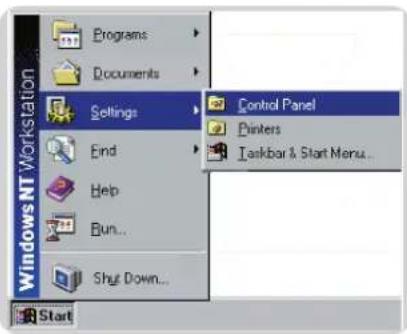

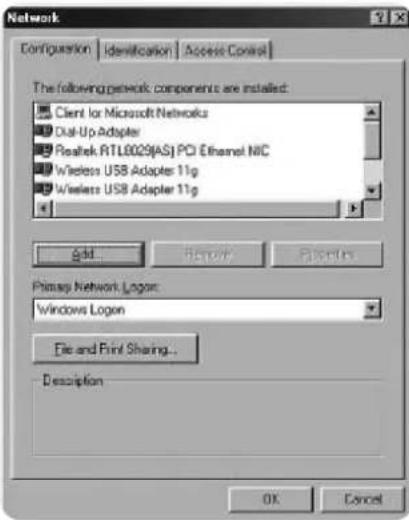

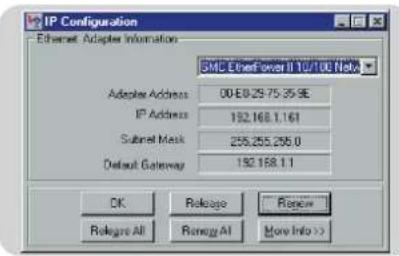

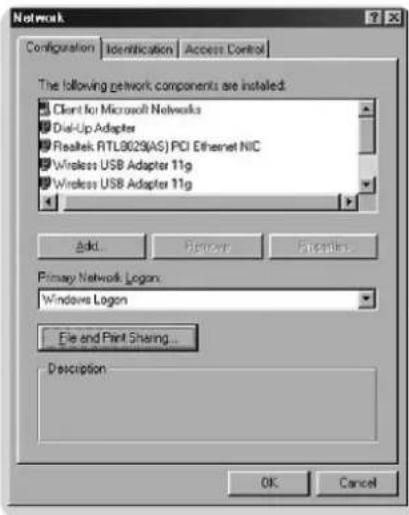

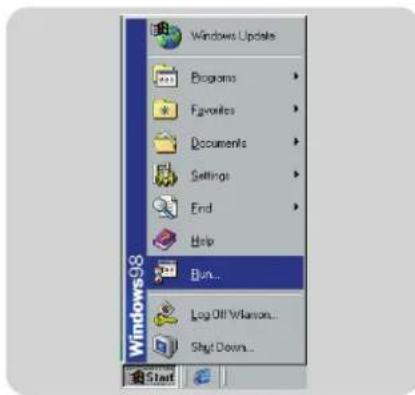

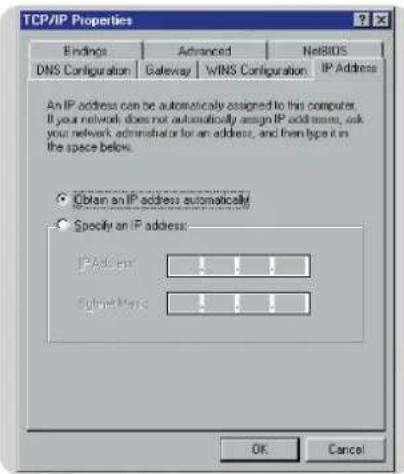

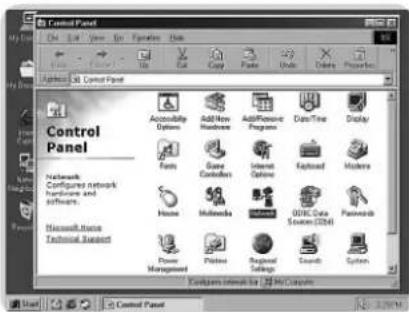

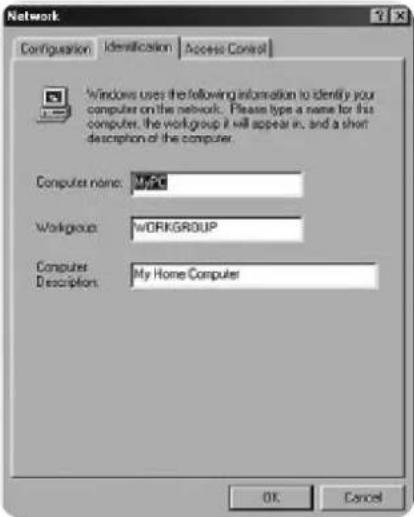

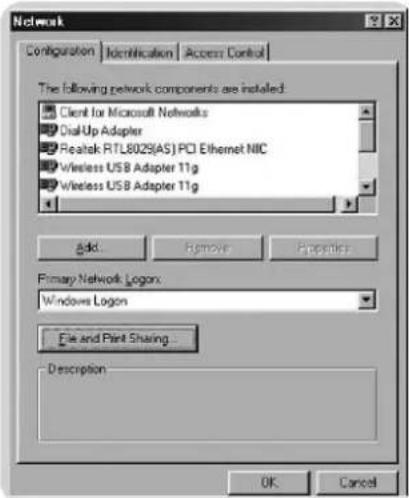

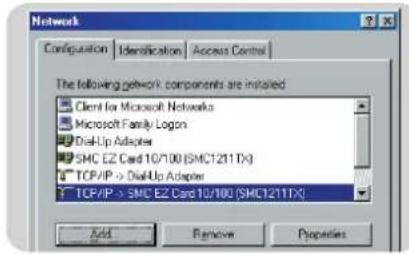

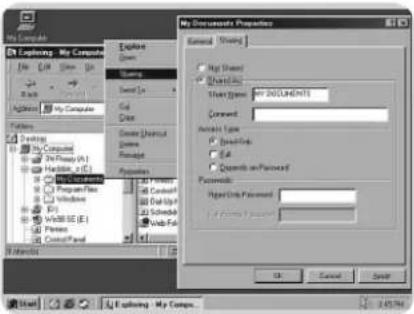

9 Windows 98/Me

10 Obtention des paramétrages IP depuis votre station de base ADSL sans fil

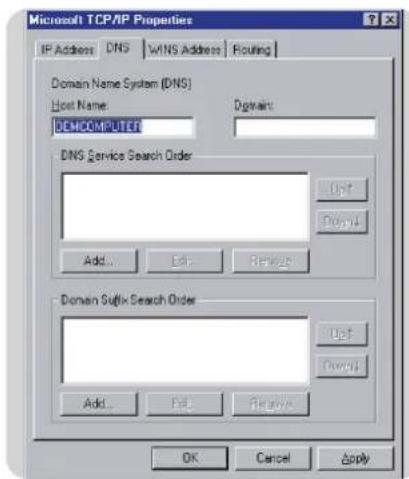

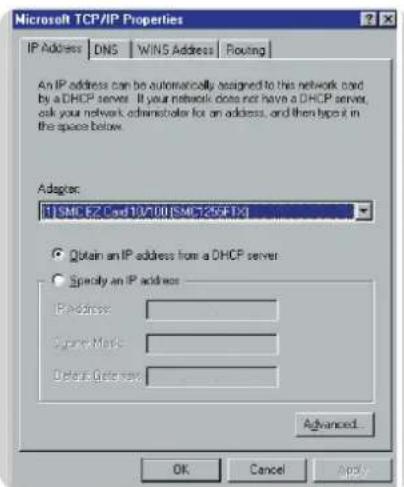

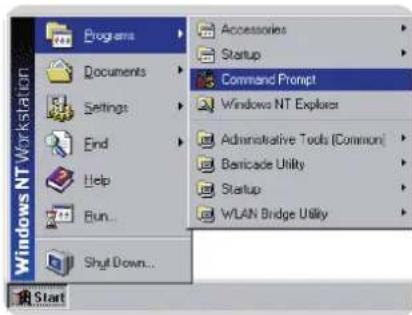

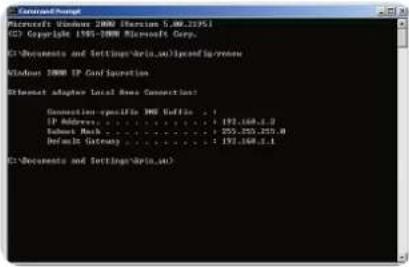

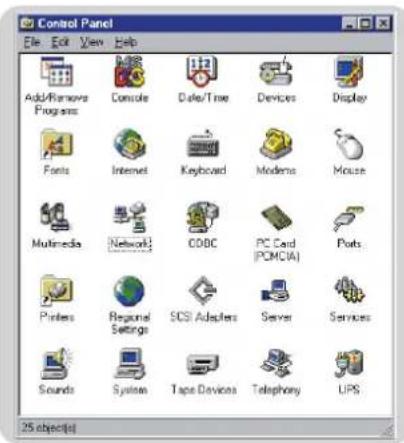

II Windows NT 4.0

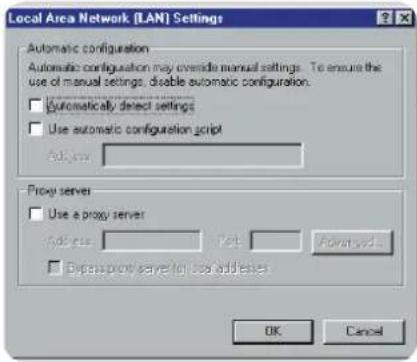

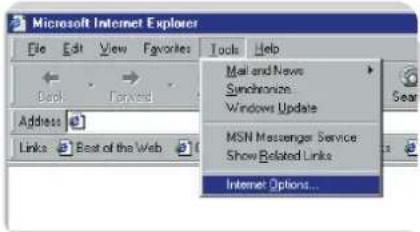

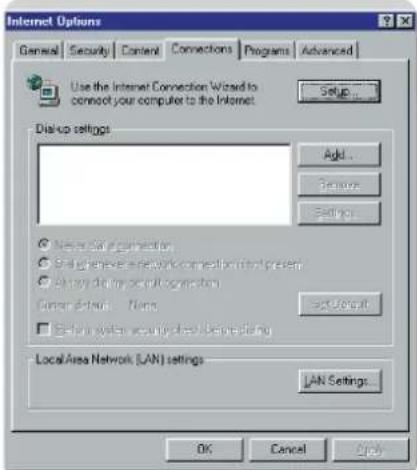

12 Désactivation du proxy HTTP
12 Obtention des paramétrages IP depuis votre station de base ADSL sans fil

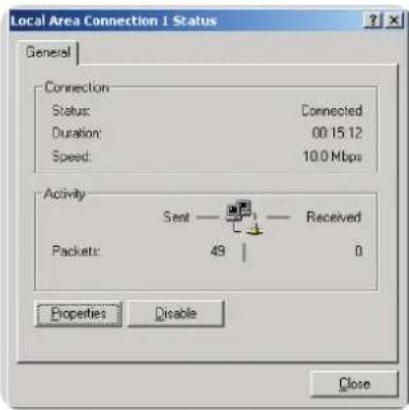

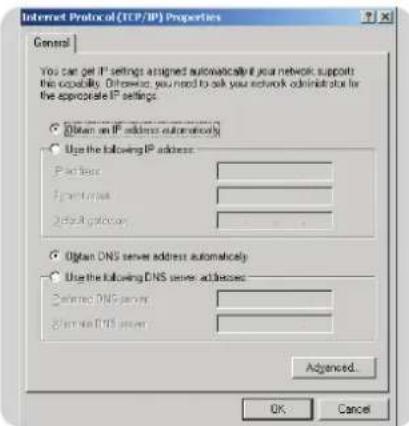

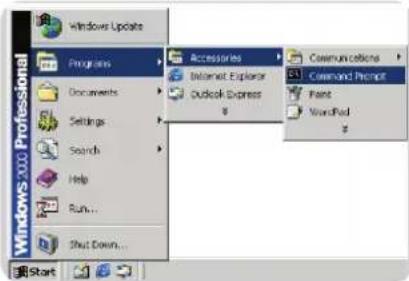

13 Windows 2000
13 Désactivation du proxy HTTP
13 Obtention des paramétrages IP depuis votre station de base ADSL sans fil

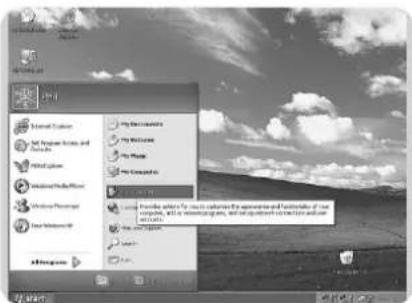

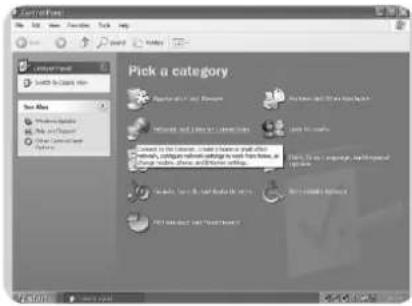

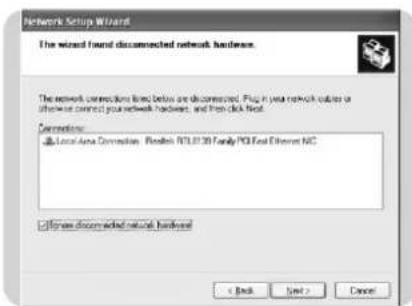

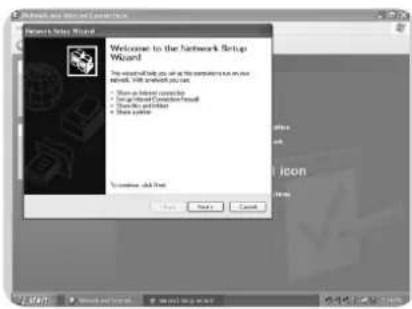

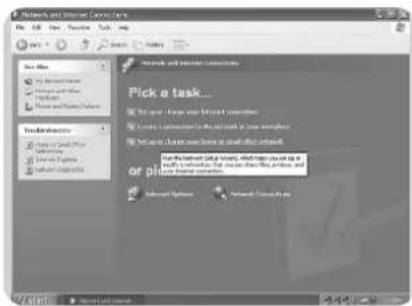

14 Windows XP
14 Désactivation du proxy HTTP
14 Obtention des paramétrages IP depuis votre station de base ADSL sans fil

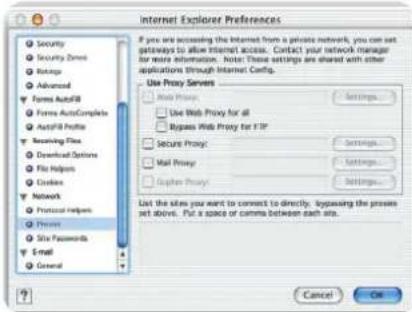

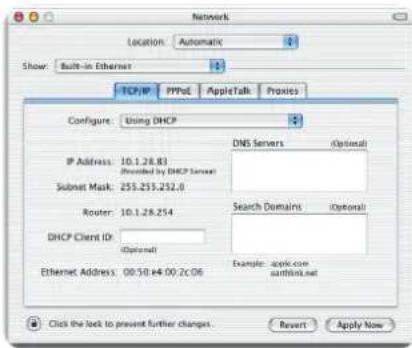

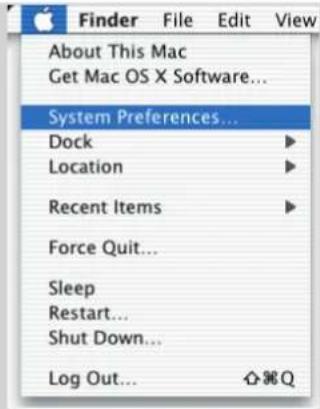

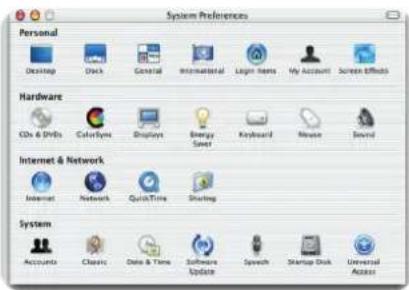

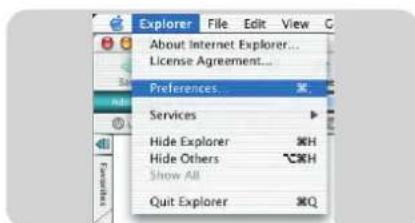

15 Configuration de votre ordinateur Macintosh
16 Désactivation du proxy HTTP
16 Configuration de votre adaptateur sans fil
16 Déactualisation du proxy HTTP

I8 Installation de la station de base ADSL sans fil

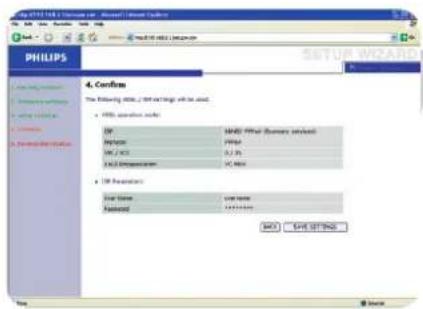

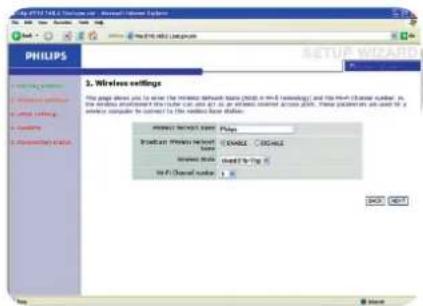

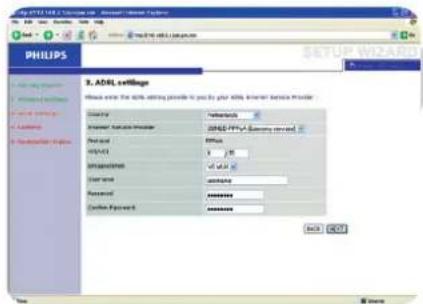

18 Assistant d'installation

20 Configuration de la station de base ADSL sans fil

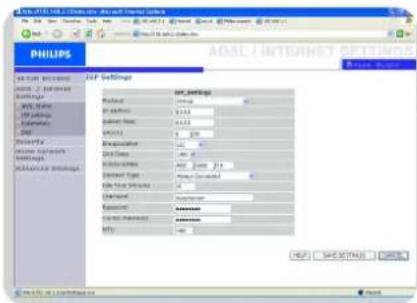

20 ADSL / Paramétres Internet

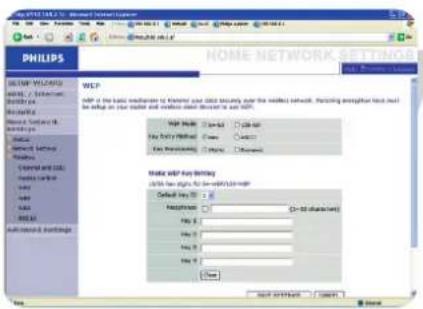

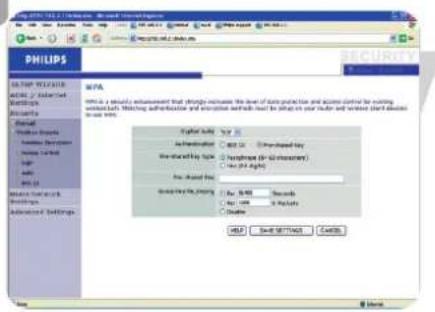

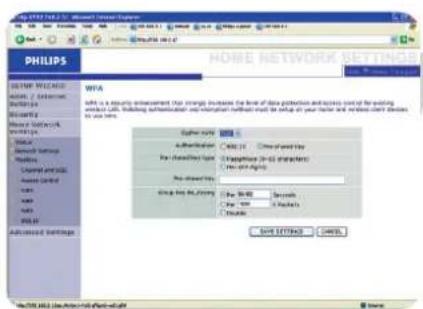

21 Sécurité
22 Paramètres réseau local

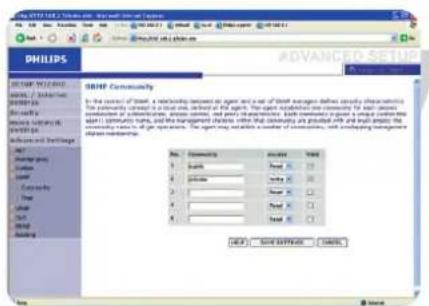

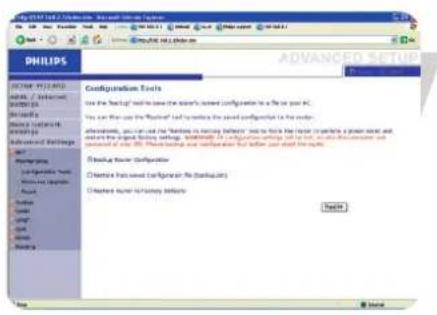

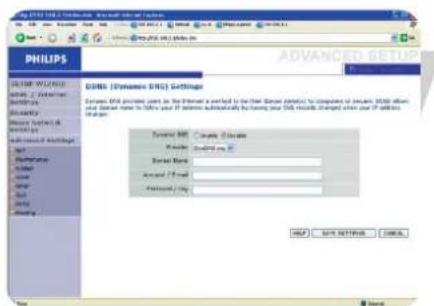

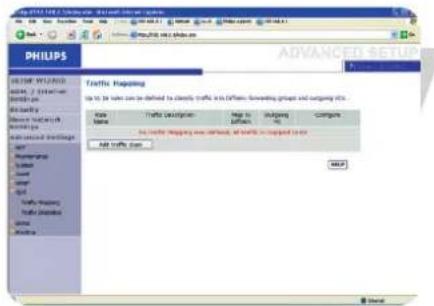

27 Paramètres avancés

32 Découverte de l'adresse MAC d'une carte réseau

32 Windows 98/ME
32 Windows NT4/2000/XP
32 Macintosh
32 Linux
32 Adresse MAC

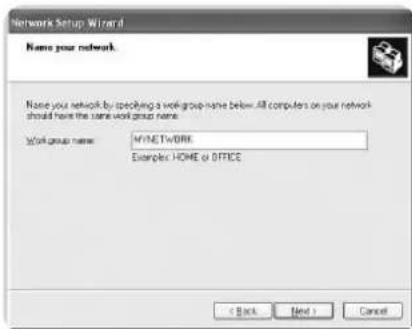

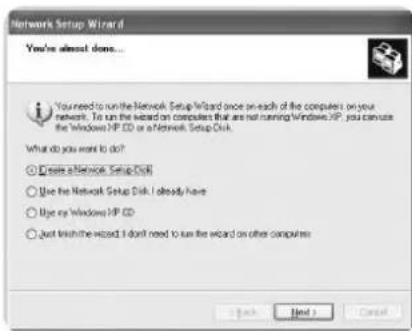

32 Comment installer un réseau d'ordinateurs?

32 Quelle est votre version Windows?

38 Dépannage

39 Caracteristiques techniques

42 Déclaration de conformité

43 Certificat de garantie

SNA6500

Nous vous felicitons d'avoir acheté la station de base ADSL sans fil Philips, désignée ci-après sous le nom de 'station de base ADSL'. Nous sommes fiers de vous offrir un dispositif simple mais puissant, vous permettant de connecter votre réseau local (LAN) à Internet.

Pour cesqu'qui veulent surfer sur Internet en toute sécurité, ce routeur leur apporte une solution praticque et puissant.

A propos de la station de base ADSL sans fil

La station de base ADSL sans fil offre un accès Internet à de nombreux utilisateurs en partagante un compte utiliser unique. Une aide est fournie pour les dispositifs câbles et sans fil. Une nouvelle technologie apporte la sécurité aux dispositifs sans fil via le cryptage Wired Equivalent Privacy (WEP), le cryptage WiFi Protected Access (WPA) et le filtrage des adresses MAC. Elle est simple à configurer et peut être opérationnelle en quelques minutes.

\section*{Caracteristiques et avantages}

• Connexion Internet à une ligne ADSL via un port ADSL RJ-11
• Connexion au réseau local via quatre ports Ethernet 10/100 Mbps
  Adaptateur reseau sans fil IEEE 802.11g embarqué
• Protocole DHCP pour une configuration IP dynamique et DNS pour le mappage de noms de Domaine

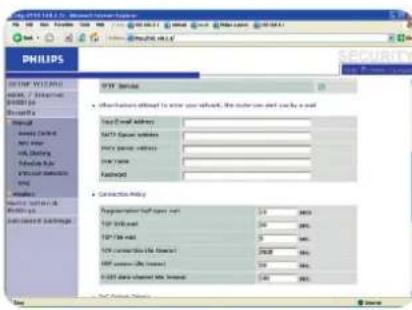

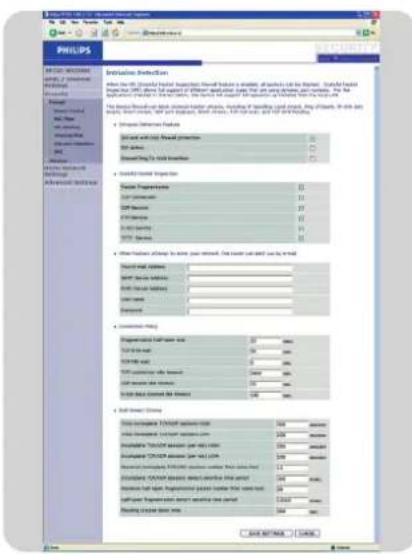

• Pare-feu avec Stateful Packet Inspection, privilèges client, détction d'intrusion et traduction des adresses réseau (NAT)

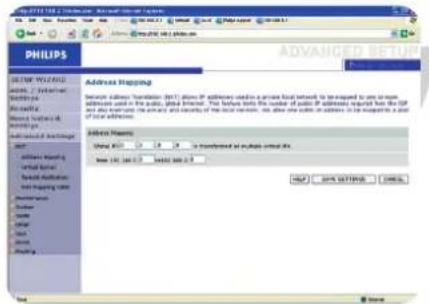

• La traduction des adresses reseau permet aussi l'acces Internet multi-utilisateurs via un compte utilisateur unique et une fonctionnalite serveur virtuel (qui offre un accès protégé aux services Internet, notamment le Web, le FTP, l'e-mail et le Telnet)
• Intercommunication RPV (IPSec-ESP Tunnel mode, L2TP, PPTP)
• Le tunnel de détention d'applications définir par l'utilisateur prend en charge les applications nécessitant des connexions multiples
• Configuration facile grâce à un navigateur Web sur tout système d'exploitation qui reconnaît les protocoques TCP/IP
• Compatible avec toutes les applications Internet courantes

Applications

La station de base ADSL sans fil offre de nombreuses fonctionnalités reseau de pointe :

LAN sans fil et cable

La station de base ADSL sans fil assure la connectivité avec des dispositifs 10/100 Mbps et des dispositifs compatibles IEEE 802.11g sans fil, facilitant la création d'un réseau dans les petits bureaux ou à domicile.

Accès Internet

Ce dispositif prend en charge l'accès à Internet via une connexion ADSL.
De nombreux fournisseurs DSL utilisant PPPoE ou PPPoA pour établier les communications avec les utilisateurs finals, la station de base ADSL sans fil comprend des clients intégrés pour ces protocôles : plus besoin d'installer ces services sur votre ordinateur.

Partage d'une adresse IP

La station de base ADSL sans fil offe I'acces à Internet à 253 utilisateurs via le partage d'une seule adresse IP. En utilisant un seul compte ISP, plusieurs utilisateurs peuvent naviguer sur le Web en même temps sur votre réseau.

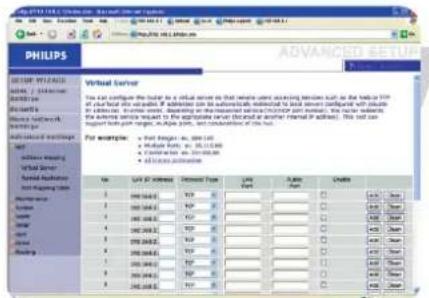

Serveur virtuel

Si vous avez une adresse IP fixe, vous pouvez regler la station de base ADSL sans fil pour agir en tant qu'hote virtuel pour la traduction d'adresses reseau. Des utilisateurs a distance accidentet a divers services sur votre site en utilisant une adresse IP constante. Ensuite, en fonction du service demandé (ou du numero de port), la station de base ADSL sans fil peut acheminer la demande au serveur approprié (a une autre adresse IP interne). Ceci protège vosre reseau des attaques directes de pirates informatiques et offre une gestion plus flexible en vous permettant de changer les adresses IP internes sans afferter l'acces extérieur a�te reseau.

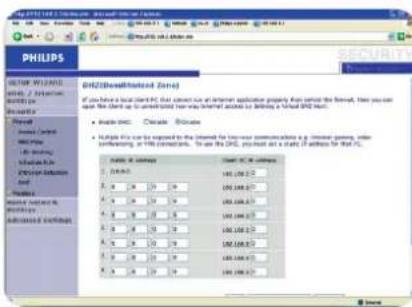

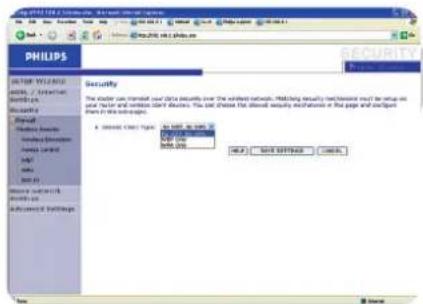

Prise en charge d'un hôte DMZ

Permet à un ordinaire réseauté d'être entièrement exposé à Internet.

Cette fonction est utilisé lorsque la sécurité NAT et du pare-feu empêche le fonctionnement correct d'une application Internet.

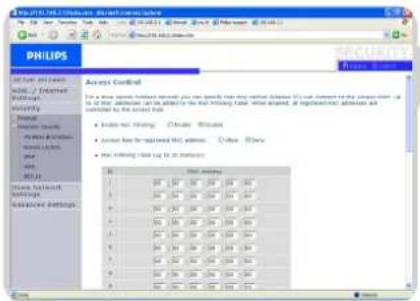

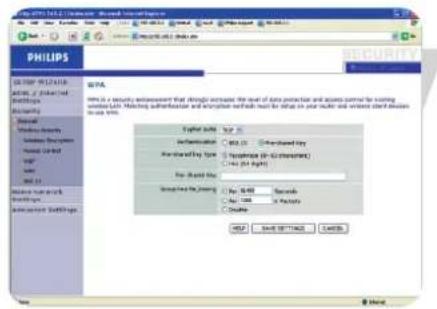

Sécurité

La station de base ADSL sans fil prend en charge des caractéristiques de sécurité qui refusent l'accès Internet à certains utilisateurs ou qui filtrent toutes les demandes à certains services que l'administrateur refuse d'autoriser. Le pare-feu de la station de base ADSL sans fil bloque aussi les attaques courantes de pirates informatiques, notamment IP Spoofing, Land Attack, Ping of Death, IP with zero length, Smurf Attack, UDP port loopback, Snork Attack, TCP null scan et TCP SYN flooding. Le cryptage WEP (Wired Equivalent Privacy), le cryptage WPA (WiFi Protected Access), le SSID et le filtrage MAC sécurisent le réseau sans fil.

Informations importantes

• Veuillez installer et connecter le produit uniquement dans l'ordre indiqué dans le chapitre 'Guide de démarrage'. Vous obtiendrez d'excellents résultats d'installation avec très peu d'avatars techniques.
• Veuillez dire ce guide attentivement avant d'utiliser la station de base ADSL sans fil et conserveze-le pour vous y reférer à l'avenir.
• Durant l'installation et le paramétrage, il peut s'avérer utile d'avoir sous la main les instructions relatives à votre PC et à autres composants réseau.

Mesures de sécurité

• Evitez d'exposer le produit à un excès d'humidité, à la pluie, au sable ou à des sources de chaleur.
• Le produit ne devrait pas etre exposé au suintement ou aux élaboussures. Il ne faut pas placer d'objet rempli de liquide, tel qu'un vase par exemple, sur le produit.
• Conserve le produit à l'écart de tout apparéil de chauffage domestique et des rayons directs du soleil.
  Laissez suffisamment d'espace libre tout autour du produit pour permettre une ventilation adequate.
• N'ouvre pas ce produit. Contactez notre détaillant si vous rencontres des difficultés techniques.

Informations relatives à l'environnement

Tout emballage excédante a eté évité. Nous avons fait de notre mistroux pour permettre de trier facilement les emballages en trois matériaux mono-composants : carton (boîte), mousse de polystyrene (amortisseur de coups) et polyéthylene (sacs, feuille de mousse de protection). Notre set consiste en matériaux qui peuvent être recyclées s'ils sont démontés par une société spécialisée. Veuilles suivre les réglementations locales relatives à l'élimination des matériaux d'emballage, des piles épisées et de l'ancien équipement.

Contenu de l'emballage

Veuillez vérifier si tous les articles enumeratedes ci-dessous se trouvent dans la boite de la station de base sans fil. Ils sont fournis pour vous aider à installerer et à utiliser votre station de base sans fil. Contactez votre détaillant si un des articles est manquants.

• Station de base ADSL sans fil Philips
  Adaptateur de courant
• Un cable Ethernet catégorie 5 (RJ-45)
  Cable de liaison téléphonique (RJ-11)
  G uide de demarrage rapide
  CD avec manuel

Détit de responsabilité

Ce produit est fourni par Philips en l'etat et sans garantie de chaque espèce que ce soit, expresses ou implicite, y compris, sans que ce soit limitatif, les garanties de qualité marchande ou de convenance à un usage particulier implicites.

Enaucun cas Philips ne saurait etre tenu responsable des dommages directs, indirects, accidentels, speciaux, exemplaires ou consecutifs (y compris et sans limitation la fourniture de biens et de services de remplacement, la perte d'utilisation, de données ou de profit, ou l'interruption d'activite)causes dequelque maniere que ce soit ainsi que sur toute theorie de responsabilité, qu'il s'agisse de I'execution du present contrat, de la responsabilité sans faute intentionnelle ou de la responsabilité delictuelle (négligence comprise ou autrement), venant dequelque maniere que ce soit de l'utilisation ou de I'incapacité d'utilisation de ce produit et ce, quand bien meme Philips aurait ete visé de la possibilité de tels dommages.

D'autre part, Philips ne garantit pas l'exactitude ou l'exhaustivite des informations, texte, graphiques, exemples donnés à titre d'illustration, liens ou autres éléments qui pouraient etre tirés du produit.

Déclaration relative à l'exposition à la radiation FCC :

Cet équipement est conforme aux limites d'exposition à la radiation FCC représentées pour un environnement libre. Cet équipement doit être installé et doit fonctionner avec une distance de 20 cm minimum entre lui et le radiateur.

Exigences du système

Ligne ADSL installee par voite fournisseur de services Internet.
- Un ordinateur utilisant une adresse IP fixe ou une adresse IP dynamique assignée via DHCP, ainsi qu'une adresse du serveur/passerelle et l'adresse du serveur DNS de votre fournisseur de services.
- Un ordinateur équipé d'un adaptateur réseau 10/100 Mbps, d'un convertisseur USB à Ethernet ou d'un adaptateur réseau sans fil IEEE 802.11g.
- Des protocoles réseau TCP/IP installés sur chaque PC qui accédera à Internet.
- Un navigateur Web Java, tel que Microsoft Internet Explorer 5.5 ou supérieur ou Netscape 4.7 ou supérieur, instalé sur un PC sur votre site pour configurer la station de base ADSL sans fil.

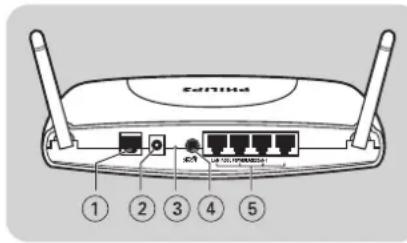

Description du matériel informatique

La station de base ADSL sans fil contient un modem ADSL intégré et se connecte à Internet ou à un site distant en utilisant son port WAN RJ-11. Elle peut être directement connectée à votre PC ou à un réseau local en utilisant n'importe lequel des quatre ports LAN Ethernet 10/100.

Les données échangées entre les dispositifs reliés à votre réseau local peuvent être effectuees à 100 Mbps sur les ports Ethernet 10/100 et à 54 Mbps sur l'adaptateur réseau sans fil intégré.

La station de base ADSL sans fil comporte un affichage DEL sur le panneau avant pour l'alimentation système et les indications de port, qui simplifie les résolutions de problèmes d'installation et de réseau. Elle offre aussi les ports suivants sur le panneau arrière :

I Port ADSL

Port ADSL (RJ-11). Connectez cette ligne ADSL à ce port.

2 Admission de courant

Branchez l'adapateur electrique fourni a cette entrée.

Avertissement : Si vous utilisez le mauvais type d'adaptateur, vous risquez d'endommager la station de base ADSL sans fil.

3 Bouton Réinitialisation

Utilisez ce bouton pour réinitialiser l'alimentation et restaurer les paramétres par défaut d'usine. Pour réinitialiser sans perdre les paramétres de configuration, voir 'Réinitialisation' aux pages 28 et 29.

4 MARCHE-ARRÉT

Bouton permettant d'allumer ou d'eteindre l'appareil

5 Ports LAN

Ports Ethernet 10/100 (RJ-45). Branchez les dispositifs sur votre réseau local à ces portes (à savoir un PC, un hub ou un commutateur).

Voyants DEL

Les voyageants DEL de l'alimentation et des ports qui se trouvent sur le panneau avant sont illustrés par le schéma et le tableau suivants.

Voyant DEL État Description

PWR (alimentation) Marche Alimentation branchee, fonctionnement normal Arrêt Alimentation coupée ou panne.

xDSL (DSL sync) Marche La boucle ADSL est active.
Clignotement Mise en route.
Arrêt La boucle ADSL est inac

En ligne Marche Il y a liaison.
Clignotement Envoi/reception de données.
Arrêt Aucun transfert de données.

WL (sans fil) Marche Il y a liaison. Clignotement Envoir/reception de données. Arrêt Aucun transfert de données.

LAN 1-4 Marche Connexion Ethernet etablie. Clignotement Envoi/reception de données. Arrêt Pas de liaison.

Réglages ISP

Veuillez rassemble les informations suivantes à partir de votre ISP avant de configurer la station de base ADSL sans fil :
- Nom d'utilisateur et mot de passer du compte ISP
- Protocole, encapsulation et numero de circuit VPI/VCI
- Adresse du serveur DSN
- Adresse IP, masque de sous-reseau et passerelle par défaut (uniquement pour utilisateurs IP fixes)

Connexion du système

La station de base ADSL sans fil peut être mise à tout emplacement pratique, dans votre bureau ou dans votre maison. Elle n'exige rien de spécial en matière de cablage ou de refroidissement. Il convient toute fois que vous vous pliez aux consignes suivantes :
- Mettez la station de base ADSL sans fil à l'écart de tout apparéil de chauffage.
- Ne placez pas la station de base ADSL sans fil dans un environnement poussiereux ou humide.

Voudevez aussi vous rappeler de couper le courant, de retirer le cable electrique de la prise et d'avoir les mains sèches lors de l'installation de la station de base ADSL sans fil.

Connexion de la ligne ADSL

Connectez le cable RJ-11 fourni, depuis le microfiltre/repartiteur ADSL au port ADSL sur votre station de base ADSL sans fil. Lors de l'insertion de la fiche RJ-11 ADSL, voirlez à ce que la languette sur la fiche émette un 'clic' lors de la mise en place, afin d'être sur qu'elle soit correctement placée.

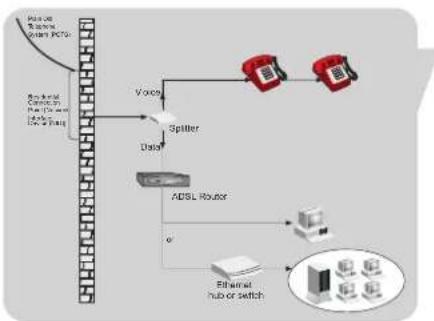

Configuration de la ligne téléphonique

Installation d'une connexion à plein régime

Si vous utilisez une connexion à plein régime (G.dmt), votre fournisseur de services reliera la ligne ADSL extérieure à un repartiteur données/signaux vocaux.

Dans ce cas, vous pouvez directement connecter vos téléphones et votre ordinateur au répartiteur comme indiqué ci-dessous :

Illustration 2-3. Installation avec un répartiteur

Installation d'une connexion sans répartiteur

Si vous utilisez une connexion sans répartiteur (G.lite), votre fournisseur de services reliera directement la ligne ADSL extérieure à votre système téléphonique.

Dans ce cas, vous pouvez directement connecter vos téléphones et votre ordinateur sur la ligne ADSL entrante, mais vous devrez ajouter des filtres LPF à vos téléphones, comme indiqué ci-dessous:

Illustration 2-4. Installation sans répartiteur

Liaison à votre réseau en utilisant un cable Ethernet Les quatre ports LAN sur la station de base ADSL sans fil négocient automatiquement la vitesse de connexion à 10 Mbps Ethernet ou à 100 Mbps Ethernet rapide, ainsi que le mode de transmission par liaison semi-duplex ou duplex intégral.

Utilisez des cables RJ-45 pour connecter tout port LAN de la station de base ADSL sans fil à un adaptateur Ethernet sur votre PC. Autrement, associez en série un des ports LAN de la station de base ADSL sans fil à un hub ou un commutateur Ethernet, puis connectez votre PC ou tout autre équipement réseau au hub ou commutateur. Lors de l'insertion d'un connecteur RJ-45, veillez à ce que la languette sur le connecteur émette un 'clic' lors de la mise en place, afin d'être sur qu'il soit correctement placé.

Avertissement : Ne banchez pas un connecteur téléphonique dans un port RJ-45. Cela pourrait endommager la station de base ADSL sans fil.

Remarques :

• Utilisé un cable à paires torsadées 100 Ohm protégé ou non protégé avec des connecteurs RJ-45 pour tous les ports Ethernet 10/100. Utilisé les catégories 3, 4 ou 5 pour des connexions qui fonctionnent à 10 Mbps et la catégorie 5 pour des connexions qui fonctionnent à 100 Mbps.
• Veillez à ce que la longueur de chaque cable à paires torsadées n'excède pas 100 metres.

Connexion de l'adaptateur de courant

Branchez l'adaptateur de courant dans la fiche à l'arrière de la station de base ADSL sans fil et l'autre bout dans une prise de courant.

Vérifiez si levoyant d'alimentation sur le panneau avant est allumé. S'il ne l'est pas, référez-vous à 'Résolution de problèmes' à la page 42.

En cas de panne d'arrivee de courant, la station de base ADSL sans fil se remet en route automatiquement et commence a fonctionner une fois le courant revenu.

Configuration du PC client

FR

Après avoir terminé l'installation du matériel informatique en connectant tous les dispositifs réseau, vous doivent configurer leur ordinateur pour le connecter à la station de base ADSL sans fil.

Voir: 'Windows 98/Me' à la page 9

Windows NT 4.0 à la page 12

'Windows 2000' à la page 14

'Windows XP' à la page

'Adaptateurs sans fil' à la page 17

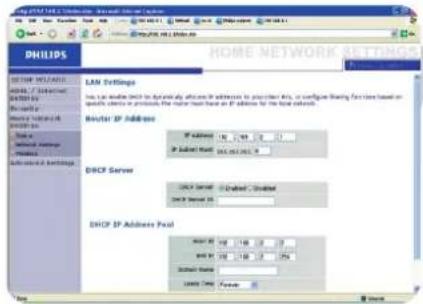

Configuration TCP/IP

Pour acceder à Internet via la station de base ADSL sans fil, vous doivent configurer le paramétrage du réseau des ordinateurs sur votre LAN pour utiliser le même sous-réseau IP que la station de base ADSL sans fil. Le paramétrage IP par défaut pour la station de base ADSL sans fil est :

Adresse IP 192.168.2.1

Masque de sous-reseau 255.255.255.0

Fonction DHCP Activée

Portée du bassin commun IP DHCP 192.168.2.2 à 192.168.2.254

Remarque: Ces paramètres peuvent être changés pour répondre aux exigences de votre réseau, mais vous doivent d'abord configurer au moins un ordinateur pour acceder à l'interface de configuration Web de la station de base ADSL sans fil afin de proçéder aux modifications requises (voir 'Configuration de la station de base ADSL sans fil' à la page 20 pour les instructions en matière de configuration de la station de base ADSL sans fil).

Windows 98/Me

Il se peut que les instructions de cette section ne correspondant pas exactement à votre version de Windows. Ceci, parce que ces procédures et ces captures d'écran ont été créées à partir de Windows 98. Windows Millennium Edition estsemblable, sans être identique, à Windows 98.

I Sur le bureau Windows, cliquez sur Demarrer/Parametes/Panneau de configuration.

2 Dans le panneau de configuration, cliquez deux fois sur I'icone RSeau.

3 Dans la fenêtre Réseau, sous l'onglet Configuration, cliquez deux fois sur l'item TCP/IP repris pour votre carte réseau.

4 Dans la fenêtre TCP/IP, Sélectionnéz l'onglet Adresse IP. Si 'Obtenez automatiquement une adresse IP' est déjà Sélectionné, votre ordinateur est déjà configuré pour DHCP. Si ce n'est pas le cas, Sélectionnéz cette option.

5 Il se peut que Windows 98/Me ait besoin du CD pour copier certains fischiers.
Après avoir terminé la copie, il vous invitera à redémarrer votre système.
Cliquez sur Oui et votre ordinateur redémarrera.

Obtention des paramétrages IP depuis votre station de base ADSL sans fil Une fois votre ordinateur configuraé pour effectuer la connexion à votre station de base ADSL sans fil, il lui faut de nouveaux paramétrages réseau. En débloquant les ancients paramétrages IP DHCP et en les remplaçant par les paramétrages de la station de base ADSL sans fil, vous pouvez aussi vérifier si la configuration de votre ordinateur est correcte.

I Sur le bureau Windows, cliquez sur Demarrer/Executer ...

2 Saisissez 'WINIPCFG' et cliquez sur OK. Une ou deux secondes peuvent etre nécessaires avant de voir apparaitre la fenetre de configuration IP.

3 Dans la fenêtre de configuration IP, Sélectionnez votre carte réseau depuis le menu déroulant. Cliquez sur Executer et ensuite cliquez sur Renouveler. Vérifie que votre adresse IP est bien maintainant 192.168.2.xxx, que votre masque de sous-réseau est 255.255.255.0 et que votre passerelle par défaut est 192.168.2.1. Ces valeurs confirmirment que votre station de base ADSL sans fil fonctionne. Cliquez sur OK pour fermer la fenêtre de configuration IP.

Windows NT 4.0

I Sur le bureau Windows, cliquez sur Demarrer/Parametes/Panneau de configuration.

2 Cliquez deux fois sur I'icone Connexions reseau.

3 Dans la fenetre Connexions reseau, selectionnez l'onglet Protocoles. Cliquez deux fois sur le protocole TCP/IP.

4 Quand la fenêtre Propriétés TCP/IP Microsoft s'ouvre, Sélectionnez l'onglet Adresse IP.

5 Dans la liste déroulante Adaptateur, voirlez à ce que ce soit votre adaptateur Ethernet qui soit selectionné.

6 S i 'Obtenez automatiquement une adresse IP' est deja selectionné, votre ordinateur est déjà configuré pour DHCP. Si ce n'est pas le cas, selectionnez cette option et cliquez sur 'Appliquer'.
7 Cliquez sur l'onglet DNS pour voir les serveurs DNS primaires et secondaires. Enregistrez ces valeurs et cliquez ensuite sur 'Supprimer'. Cliquez sur 'Appliquer' et ensuite sur 'OK'.

8 Il se peut que Windows copie quelques fichiers puis vous invite à redémarrer votre système. Cliquez sur Oui et votre ordinateur va s'arrête puis redémarrer.

Détection du proxy HTTP Vous doivent vérifier si la propriété 'Proxy HTTP' de votre navigateur Web est bien désactivée. C'est ainsi que votre navigateur pourrait visualiser les pages de configuration HTML de la station de base ADSL sans fil (référez-vous à 'Internet Explorer' à la page 16).

Obtention des paramétrages IP depuis votre station de base ADSL sans fil Une fois vous ordinateur configura pour effectuer la connexion à votre station de base ADSL sans fil, il lui faut de nouveaux paramétrages réseau. En débloquant les ancients paramétrages IP DHCP et en les remplaçant par les paramétrages de la station de base ADSL sans fil, vous vérifierez si la configuration de votre ordinateur est correcte.

I Sur le bureau Windows, cliquez sur Demarrer/Programmes/Commandes MS-DOS.

2 Dans la fenêtre Commandes MS-DOS, saisissez 'IPCONFIG /RELEASE' et appuyez sur la touche Entrée.
3 Saisissez 'IPCONFIG /RENEW' et appuyez sur la touche Entrée. Vérifiez si vous adresse IP est maintainant 192.168.2.xxx, votre masque de sous-reseau est 255.255.255.0 et votre passerelle par défaut, 192.168.2.1. Ces valeurs confirmé que votre station de base ADSL sans fil fonctionne.

4 Saisissez 'Quitter' et appuyez sur la touche Entrée pour fermer la fenêtre
Commandes MS-DOS.
Votre ordinateur est maintainant configuré pour effectuer la connexion à la station de base ADSL sans fil.

Windows 2000

I Sur le bureau Windows, cliquez sur Demarrer/Parametes/Connexions reseau et commutes.
2 Cliquez sur l'icone qui correspond à la connexion à votre station de base ADSL sans fil.
3 L'écran d'etat de la connexion va s'ouvrir. Cliquez sur Propriétés.

4 Cliquez deux fois sur Protocole Internet (TCP/IP).

5 Si 'Obtenez automatiquement une adresse IP' et 'Obtenez automatiquement une adresse de serveur DNS' sont déjà selectionnées, votre ordinateur est déjà configuré pour DHCP. Si ce n'est pas le cas, selectionnez cette option.

Déactualisation du proxy HTTP Vous doivent vérifier si la propriété 'Proxy HTTP' de votre navigateur Web est bien désactivée. C'est ainsi que votre navigateur pourrait visualiser les pages de configuration HTML de la station de base ADSL sans fil (référez-vous à Internet Explorer' à la page 16).

Obtention des paramétrages IP depuis votre station de base ADSL sans fil Une fois votre ordinateur configura pour effectuer la connexion à votre station de base ADSL sans fil, il lui faut de nouveaux paramétrages réseau. En débloquant les ancients paramétrages IP DHCP et en les remplaçant par les paramétrages de la station de base ADSL sans fil, vous pouvez vérifier si la configuration de votre ordinateur est correcte.

I Sur le bureau Windows, cliquez sur Demarrer/Programmes/Accessoires/Commandes MS-DOS.

2 Dans la fenêtre Commandes MS-DOS, saisissez 'IPCONFIG /RELEASE' et appuyez sur la touche Entrée.

3 Saisissez 'IPCONFIG /RENEW' et appuyez sur la touche Entrée. Vérifie que votre adresse IP est bien maintainant 192.168.2.xxxx, que votre masque de sous-réseau est 255.255.255.0 et que votre passerelle par défaut est 192.168.2.1.

Ces valeurs confirment que votre station de base ADSL sans fil fonctionne.

4 Saisissez 'Quitter' et appuyez sur la touche Entrée pour fermer la fenêtre Commandes MS-DOS.

Votre ordinateur est maintainant configuré pour effectuer la connexion à la station de base ADSL sans fil.

Windows XP

I Sur le bureau Windows, cliquez sur Demarrer/Parametes/Panneau de configuration.
2 Dans la fenêtre Panneau de configuration, cliquez sur Connexions reseau et Internet.
3 La fenêtre Connexions réseau s'ouvre.

Cliquez deux fois sur la connexion à ce dispositif.

4 Sur l'écran d'etat de la connexion, cliquez sur Propriétés.
5 Cliquez deux fois sur Protocole Internet (TCP/IP).
6 Si 'Obtenez automatiquement une adresse IP' et 'Obtenez automatiquement une adresse de serveur DNS' sont déjà sélectionnés, votre ordinateur est déjà configuré pour DHCP. Si ce n'est pas le cas, sélectionnez cette option.

Déactualisation du proxy HTTP Vous doivent vérifier si la propriété 'Proxy HTTP' de votre navigateur Web est bien désactivée. C'est ainsi que votre navigateur pourrait visualiser les pages de configuration HTML de la station de base ADSL sans fil (référez-vous à Internet Explorer' à la page 16).

Obtention des paramétrages IP depuis votre station de base ADSL sans fil Une fois votre ordinateur configura pour effectuer la connexion à votre station de base ADSL sans fil, il lui faut de nouveaux paramétrages réseau. En débloquant les ancients paramétrages IP DHCP et en les remplaçant par les paramétrages de la station de base ADSL sans fil, vous pouvez vérifier si la configuration de votre ordinateur est correcte.

I Sur le bureau Windows, cliquez sur Demarrer/Programmes/Commandes MS-DOS.
2 Dans la fenêtre Commandes MS-DOS, saisissez 'IPCONFIG /RELEASE' et appuyez sur la touche Entrée.

3 Saisissez 'IPCONFIG /RENEW' et appuyez sur la touche Entrée. Vérifiez que votre adresse IP est bien maintainant 192.168.2.xxx, que votre masque de sous-réseau est 255.255.255.0 et que votre passerelle par défaut est 192.168.2.1. Ces valeurs confirment que votre station de base ADSL sans fil fonctionne. Saisissez 'Quitter' et appuyez sur la touche Entrée pour fermer la fenêtre Commandes MS-DOS.

Votre ordinateur est maintainant configuré pour effectuer la connexion à la station de base ADSL sans fil.

Configuration de votre ordinateur Macintosh

Il se peut que les instructions indiquées ici ne correspondant pas exactement à votre système d'exploitation. Ceci, parce que ces procédures et ces captures d'écran ont été créées en utilisant Mac OS 10.2. Mac OS 7.x et supérieur sontsemblables, mais peuvent ne pas être identiques à Mac OS 10.2.

Suivez ces instructions :

I Tirez le menu Pomme. Cliquez sur les Preférences système.

2 Cliquez deux fois sur l'icone Renseau dans la fenetre Preférences système.

3 Si 'Utilisation du serveur DHCP' est déjà sélectionné dans le champ Configuration, votre ordinateur est déjà configuré pour DHCP. Si ce n'est pas le cas, sélectionnez cette option.

4 Vos nouveaux paramétres sont indiqués sur l'onglet TCP/IP. Vérifiez que vous adresse IP est bien maintainant 192.168.2.xxx, que votre masque de sous-reseau est 255.255.255.0 et que votre passerelle par défaut est 192.168.2.1. Ces valeurs confirmirment que votre station de base ADSL sans fil fonctionne.

5Fermez la fenetre Rseau.

Votre ordinateur est maintainant configuré pour effectuer la connexion à la station de base ADSL sans fil.

Désactivation du proxy HTTP

Voudevezverifiersi la propriete'ProxyHTTP'de vourer navigateurWebest biendésactivée.C'est ainsi quevoire navigateur pourra visualiser les pages deconfiguration HTML de la station de base ADSL sans fil. Les etapes suivantes sont destinées à Internet Explorer.

Internet Explorer

I Ouvrez Internet Explorer et cliquez sur le bouton Arret.
Cliquez sur Explorer/Préférences.
2 Dans la fenetre Preférences Explorer Internet, sous Réseau, Sélectionnez Proxy.
3 Désactivez toutes les cases à cocher et cliquez sur OK.

Configuration de votre adaptateur sans fil Vous pouvez faire une connexion sans fil avec la SNA6500 en utilisant un adaptateur Wi-Fi sans fil. Veuillez dire le manuel de votre adaptateur Wi-Fi sans fil sur la manière de vous connecter au SNA6500.

Déactualisation du proxy HTTP Vous doivent vérifier si la propriété 'Proxy HTTP' de votre navigateur Web est bien désactivée. C'est ainsi que votre navigateur pourrait visualiser les pages de configuration HTML de la station de base ADSL sans fil. Les étapes suivantes sont destinées à Internet Explorer.

Internet Explorer

I Ouvrez Internet Explorer.
2 Cliquez sur le bouton Arrêt, ensuite cliquez sur Outils/Options Internet.

3 Dans la fenetre Options Internet, cliquez sur I'onglet Connexions.

Ensuite, cliquez sur le bouton Parametes LAN ...

4 Desactive toutes les cases à cocher.

5 Cliquez sur OK, puis cliquez à nouveau sur OK pour fermer la fenetre Options Internet.

6 Recherche la station de base ADSL sans fil en entrant http://192.168.2.1 dans l'adresse URL.

Assistant d'installation

Demarrage

Assurez-vous que votre abonnement ADSL est activé et que la station de base ADSL sans fil est connectée à la ligne téléphonique ADSL. Vous pouvez vérifier si le cable est connecté correctement en regardant s'il y a une lumière sur le devant de la station ADSL sans fil. La lumière 'ADSL' doit s'allumer sans bouger après 1 minute environ.

Paramétrage sans fil

Dans la deuxième étape, vous pouvez changer le paramétrage Sans fil de la station de base ADSL sans fil. Si vous souhaitez une installation facile, il est conseilé de conserver les paramètres par défaut. Si plus tard, vous souhaitez changer des paramétrés sans fil, vous pouvez le faire via le menu dans la station de base ADSL sans fil.

Paramètres ADSL

Au cours de la troisième étape, vous doivent entre les paramétres applicables à votre abonnement au fournisseur de services Internet (ISP) ADSL. Pour une installation facile, vous pouvez selectionner le fournisseur de services à partir d'une liste de fournisseurs ADSL prédéfinie par pays.

Si vous ne trouvez pas votre fournisseur de services dans la liste, vous pouvez entraîr les paramétres manuellement. Pour ce faire, Sélectionnez comme 'Pays' 'autres' et sélectionné depuis la liste 'fournisseur de services' le protocole ADSL que votre fournisseur utilise (ce protocole est mentionné sur les documents reçus de votre fournisseur de services).

Confirmation

La 4ème étape affiche les paramétres ADSL que vous avez saisis et qui seront utilisés pour configurer la station de base ADSL sans fil. Veuillez vérifier que les paramétres sont conformes aux informations que vous avez reçues pour votre abonnement ADSL de votre fournisseur de services. Si vous pouze apporter des changements, cliquez sur le bouton 'Retour' pour revenir à la troisième étape.

Après avoir cliqué sur 'SAUVEGARDER LES PARAMÉTRES', un message apparait : 'Vos données sont sauvegardées'.

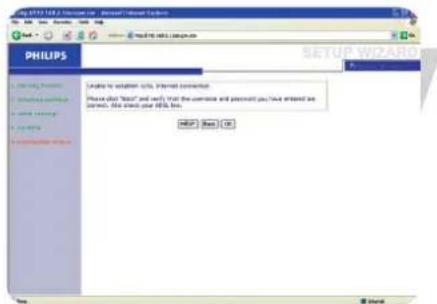

Etat de la connexion

La 5ème étape indique si vous avez ou non une connexion Internet.

Si vous n'avez pas de connexion, vous verrez le message suivant.

Si la connexion a échoué, vous verrez apparaitre le message suivant.

Veuillez vérifier si votre ligne ADSL est active et si vous avez saisi les paramètres ISP corrects.

Paramètres ADSL/Internet

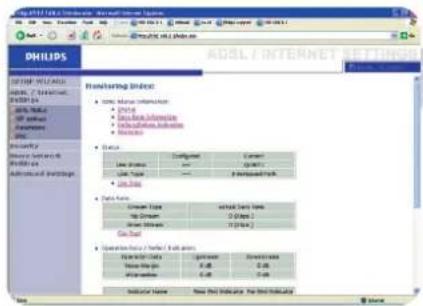

État ADSL

Cliquez sur 'Etat ADSL' qui se trouve sur le cote gauche de l'écran. Le cote gauche affiche le menu principal et le cote croit presente des informations descriptives.

Paramètres ISP

Saisissez ici les paramétres de connexion virtuelle ATM (mode de transfert asynchrone).

Paramètres

Cette page vous permet de désigner les normes ADSL standard à utiliser. Vous pouvez définir de manière explicite une norme spécifique ou désirir 'Automatique' pour néçocier automatiquement avec le DSLAM à distance.

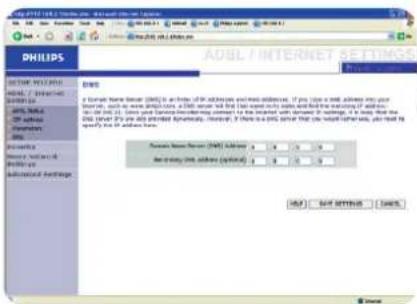

DNS

Les serveurs de noms de Domaine (DNS) sont utilisés pour mapper un nom de
domaine (par ex., www.philips.com) avec l'adresse IP (par ex., 64.147.25.20).
L'adresse DNS est généralement configurée automatiquement. Si ce n'est pas le cas,
une ou plusieurs adresse(s) DNS vous sera/seront fournie(s) par votre fournisseur de
services.

Sécurité

Pare-feu

Le pare-feu de la station de base ADSL sans fil vérifie les paquets dans la couche application, tient à jour les informations des sessions TCP et UDP notamment les délais et le nombre de sessions actives et offre la possibilité de détecter et d'empêcher certains types d'attaques dont le réseau ferait l'objet.

Les attaques du réseau qui refusent l'accès à un dispositif du réseau sont appelées attaques Déni de service (DoS). Les attaques DoS ciblent des dispositifs et des réseaux avec connexion à Internet. Leur objectif n'est pas de voler des informations mais de désactiver un dispositif ou un réseau afin que les utilisateurs n'aiient plus accès aux ressources réseau.

La fonction pare-feu de la station de base ADSL sans fil protège contre les attaques DoS suivantes : IP Spoofing, Land Attack, Ping of Death, IP with zero length, Smurf Attack, UDP port loopback, Snork Attack, TCP null scan et TCP SYN flooding.

Le pare-feu ne ralentit pas de maniere significative les performances du système, et nous vous conseillons de le laisser activé pour protégger votre réseau. Sélectionnez Activé et cliquez sur le bouton 'SAUVEGARDER LES PARAMÉTRES' pour ouvrir les sous-menus Pare-feu.

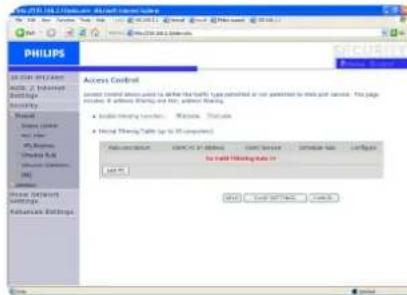

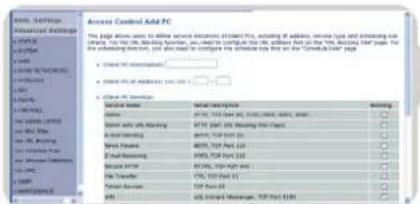

Contrôle d'accès

Le contrôle d'accès permet aux utilisateurs de définir le traffic en émission autorisé ou non autorisé par le biais de l'interface WAN. Le paramètre par défaut permet tout le traffic en émission.

Pour ajouter le PC à la table de filtrage :

I Cliques sur 'Ajouter PC' sur I'ecran Contrôle d'accès.
2 Définisse les paramétres appropriés pour les services PC client.
3 Cliqueur OK,uis cliquez sur SAUVEGARDER LES PARAMETRES' pour sauvegarder vos parametes.

Filtre MAC

La station de base ADSL sans fil peut aussi limiter l'accès réseau basé sur l'adresse MAC. La table de filtration MAC permet à la station de base ADSL sans fil de saisir jusqu'à 32 adresses MAC qui n'ont pas le droit d'acceder au port WAN.

I Cliquez Oui pour activer ou Non pour désactiver cette fonction.
2 Saisissez l'adresse MAC dans l'espace fourni et cliquez sur Sauvegarder les parametes' pour confirmer.

Blocage des URL

La station de base ADSL sans fil permet à l'utilisateur de bloquer l'accès aux sites Web en saississant soit une adresse URL complète ou simplement un mot clé. Cette fonction peut être utilisée pour protéger les enfants contre l'accès à des sites Web violents ou pornographiques.

lci, vous pouvez définir jusqu'à 30 sites.

Règle de programmation

Vous pouvez filtrer l'accès Internet pour des clients locaux en vous basant sur des règles. Chaque rècle de contrôle d'accès peut être activée à un momentprogrammé. Définissez le moment dans le temps sur cette page et appliquez la rècle sur la page Contrôle d'accès.

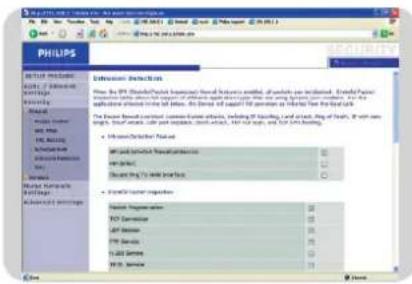

Detection d'intrusion

Fonction Détéction d'intrusion

Protection pare-feu Stateful Packet Inspection (SPI) et Anti-DoS (par défaut: activée) - La fonction Détction d'intrusion de la station de base ADSL sans fil limite l'accès au traffic en réception sur le port WAN. Lorsque la fonction SPI est activée, tous les paquets entrants sont bloqués à l'exception de ceux indiqués dans la section Stateful Packet Inspection.

Problème RIP (par défaut : désactivé) - Si un paquet de demande RIP n'est pas reconnu par le routeur, il restera dans la file d'entrée et ne sera pas lancé. L'accumulation de paquets pourrait bloquer la file d'entrée et causer de sévères problèmes pour tous les protocoles. L'activation de cette fonction empêche les paquets de s'accumuler.

Abandon Ping vers WAN (par défaut : désactivé) - Empêche un ping sur le port WAN de la station de base ADSL sans fil d'être achemie vers le réseau.

Faites défilier pour obtenir de plus amples informations.

Stateful Packet Inspection C'est une inspection de paquets dite 'd'etat' parce qu'elle examine le contenu du paquet pour déterminer l'etat des communications; elle veille ainsi a ce que I'ordinateur de destination mentionné ait demandé au préalable la communication actuelle. C'est une façon de s'assurer que toutes les communications sont initées par I'ordinateur destinataire et qu'elles se déroulent uniquement avec des sources connues et dignes de confiance d'interactions précédentes. Les pare-feux d'inspection d'etat sont non seulement plus rigoureux en matière d'inspection des paquets mais ils ferment aussi les ports jusqu'à ce que la connexion au port spécifique soit demandée.

Lorsque des types particuliers de traffic sont cochés, seul le type particulier de traffic initiaé du LAN interne est autorisé. Par exemple, si l'utilisateur coche uniquement le 'Service FTP' dans la section Stateful Packet Inspection, tout le traffic en réception sera bloqué à l'exception des connexions FTP initiées depuis le LAN local.

Le Stateful Packet Inspection you permit de selectionner differentes types d'applications qui utilisent des numeros de port dynamiques. Si vous souhaitez utiliser le Stateful Packet Inspection (SPI) pour bloquer des paquets, cliquez sur le bouton radio Oui dans le champ 'Activer la protection pare-feu SPI et Anti-DoS' et cochez ensuite le type d'inspection dont vous avez besoin, par exemple Packet Fragmentation, TCP Connection, UDP Session, FTP Service, H.323 Service ou encore TFTP Service.

Lorsque des pirates informatiques cherchent à entrer dans votre réseau, le SNA6500 peut vous alerter par e-mail

Si le serveur de courrier a besoin d'authentifier votre identité avant d'envoyer un e-mail, veuillez replir les informations nécessaires dans les champs serveur POP3, nom d'utilisateur et mot de passer. Autrement, laissez les trois champs vides.

Politique de connexion

Saisissez les valeurs appropriées pour les sessions TCP/UDP comme indiquedans le tableau suivant.

Remarque: Le pare-feu ne ralentit pas de maniere significative les performances du système, et nous vous conseillons d'activer les fonctions de prévention pour protéger votre réseau.

DMZ

Si vous avez un client PC qui ne peut pas faire fonctionner correctement une application Internet derriere un pare-feu, vous pouvez ouvrir pour le client un accès Internet sans limite dans les deux sens. Entrez l'adresse IP d'un hote DMZ (zone demilitarisée) sur cet écran. L'ajout d'un client au DMZ peut exposer votre réseau local à une série de risques en matière de sécurité. N'utilisez donc cette option qu'en dernier recours.

Sécurité des dispositifs sans fil

Cryptage des disposits sans fil Pour rendre sur vous reseau sans fil, vous devez activer la fonction securite. La station de base ADSL sans fil prend en charge les mecanismes de securite WEP (Wired Equivalent Privacy), WPA (Wi-Fi Protected) et 802.1x.

Contrôle d'accès
Le contrôle d'accès permet aux utilisateurs de définir le traffic en émission autorisé ou non autorisé par le biais de l'interface WAN. Le paramètre par défaut permet tout le traffic en émission.

Pour ajouter le PC à la table de filtrage :

I Cliqueur Ajouter PC sur I'ecran Contrôle d'accès.
2 Définisse les paramétres appropriés pour les services PC client.
3 Cliquez sur 'OK', puis cliquez sur 'SAUVEGARDER LES PARAMÉTRES' pour sauvegarder vos paramètres.

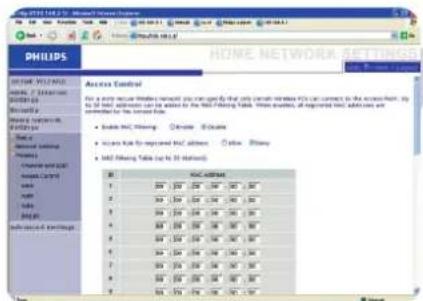

Filtre MAC
La station de base ADSL sans fil peut aussi limiter l'accès réseau basé sur l'adresse MAC. La table de filtration MAC permet à la station de base ADSL sans fil de saisir jusqu'à 32 adresses MAC qui n'ont pas le droit d'acceder au port WAN.

I Clique sur Oui pour activer ou Non pour désactiver cette fonction.

2 Saisissez l'adresse MAC dans l'espace fourni et cliquez sur 'Sauvegarder les parametes' pour confirmer.

Remarque : Voir également 'Découverte de l'adresse MAC d'une carte réseau à la page 32.

WEP Si vous utilisez le cryptage WEP pour protegger votre reseau sans fil, vous devez regler les memes parametes pour la station de base ADSL sans fil et tous vos clients sans fil.

Vous pouvez générer automatiquement des clés de cryptage ou entrer les clés manuellement. Pour générer la clé automatiquement avec la phrase passe, cochez la case Phrase salle, entrez une chaine de caractères. Sélectionnez la clé par défaut à partir du menu déroulant. Cliquez sur 'SAUVEGARDER LES PARAMÉTRES'.

Remarque: La phraseasse peut aller jusqu'à 32 caractères alphanumeriques.

Pour configurer la clé de cryptage manuellement, entrez cinq paires de caractères hexadécimaux pour chaque clé de 64 bits ou entrez 13 paires pour chaque clé de 128 bits (un caractère hexadécimal est un nombre ou une lecture allant de 0 à 9 ou de A à F).

Notez que le cryptage WEp protège les données transmises entre des noeuds sans fil, mais ne protège pas de transmissions sur votre réseau cable ou sur Internet.

FR

WPA

Le Wi-Fi Protected Access (WPA) combine les mécanismes temporal key integrity protocol (TKIP) et 802.1x. Il fournit un cryptage clé dynamique et un service d'authentication 802.1x.

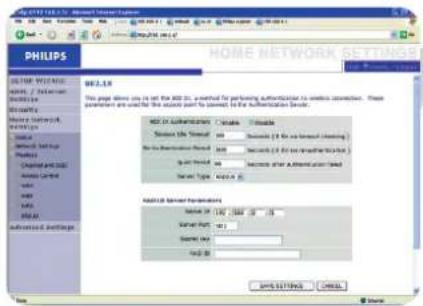

802.1X

Si 802.lx est utilisé sur votre réseau, vous devez activer cette fonction pour la station de base ADSL sans fil. Ces paramètres sont utilisés pour la station de base ADSL sans fil pour se connecter au serveur d'authentication.

Paramètres réseau local

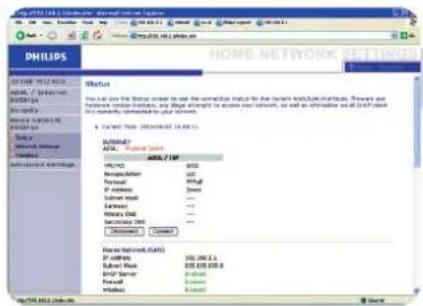

État

La page État affiche l'etat de la connexion WAN/LAN, les numéroes de version des micrologiciels et du hardware, les tentatives illégales pour acceder à votre réseau ainsi que des informations sur les clients DHCP connectés à votre réseau. Le journal de sécurité peut être sauvégardi dans un filchier en cliquant sur 'Sauvegarder' et enCHOISSSANT I'EMPACOLEMENT.

Paramètres réseau

Utilisez le menu Réseau local pour configurer l'adresse IP LAN et pour activer le serveur DHCP pour une attribution d'adresse dynamique à un client.

Remarque : Rappelez vous de configurer vos PC clients pour une attribution d'adresse IP dynamique (voir page 11 pour plus d'informations).

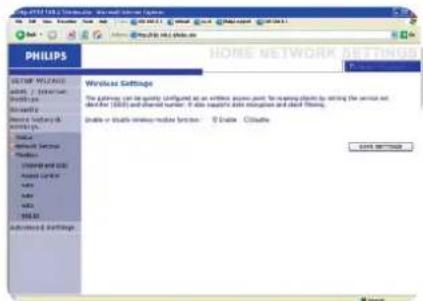

Sans fil

La station de base ADSL sans fil fonctionne aussi comme point d'accès sans fil, permettant aux ordinateurs sans fil de communiquer les uns avec les autres. Pour configurer cette fonction, vous devez activer la fonction sans fil, définir le canal radio, l'identifant du domaine et les options de sécurité. Cochez Activer et cliquez sur 'SAUVEGARDER LES PARAMETRES'.

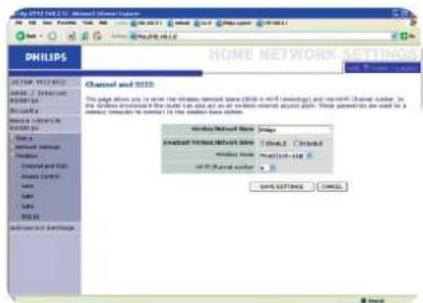

Canal et SSID

Voudevez specifieur un canal radio commun et une SSID(Service Set ID)qui doivent
etreutilisésparla station de base ADSL sans fil et tous ses clients sans fil.
Assurez-vous que tous ses clients sont configurésauxmemes valeurs.

Contrôle d'accès

Le contrôle d'accès permet aux utilisateurs de définir le traffic en émission autorisé ou non autorisé par le biais de l'interface WAN. Le paramètre par défaut permet tout le traffic en émission.

Pour ajouter le PC à la table de filtrage :

I Cliquez sur Ajouter PC' sur I'ecran Contrôle d'accès.

2 Définissez les paramétres appropriés pour les services PC client.

3 Cliqueur OK,puis cliquez sur SAUVEGARDER LES PARAMETRES' pour sauvegarder vos parametes.

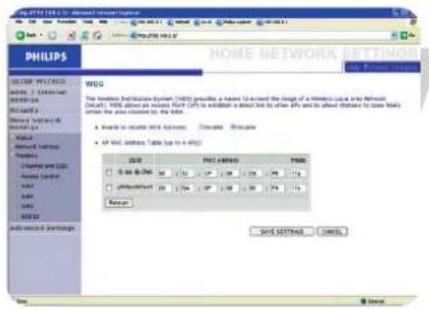

WDS

Si la force du signal d'une seule station de base sans fil n'est pas suffisante en raison de l'endetue de la zone à couvir ou d'une atténuation due aux murs, il est possible d'endetre la portée d'une station de base sans fil.

Toutes les stations de base du système de distribution sans fil doivent être configurées au même canal radio et type de cryptage (WEP/WPA) si c'est utilisé.

Remarque : La fonction WDS n'est pas tout a fait spécifiée dans les normes IEEE ou Wifi. On ne peut des lors garantir que le WDS fonctionne avec des produits provenant de fournisseurs différents.

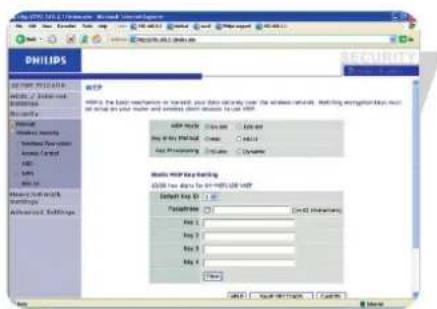

WEP

Si vous utilisez le cryptage WEP pour proteger votre réseau sans fil, vous devez régler les mêmes paramétres pour la station de base ADSL sans fil et tous vos clients sans fil.

Vous pouvez générer automatiquement des clés de cryptage ou entrer les clés manuellement. Pour générer la clé automatiquement avec la phrase passe, cochez la case Phrase salle, entrez une chaine de caractères. Sélectionnez la clé par défaut à partir du menu déroulant. Cliquez sur 'SAUVEGARDER LES PARAMÉTRES'.

Remarque: La phraseasse peut aller jusqu'à 32 caractères alphanumeriques.

Pour configurer la clé de cryptage manuellement, entrez cinq paires de caractères hexadécimaux pour chaque clé de 64 bits ou entrez 13 paires pour chaque clé de 128 bits (un caractère hexadécimal est un nombre ou une lecture allant de 0 à 9 ou de A à F).

Notez que le cryptage WEp protège les données transmises entre des noeuds sans fil, mais ne protège pas de transmissions sur votre réseau cable ou sur Internet.

WPA

Le Wi-Fi Protected Access (WPA) combine les mécanismes temporal key integrity protocol (TKIP) et 802.1x. Il fournit un cryptage clé dynamique et un service d'authentication 802.1x.

802.1X

Si 802.lx est utilisé sur votre réseau, vous devez activer cette fonction pour la station de base ADSL sans fil. Ces paramétres sont utilisés pour la station de base ADSL sans fil pour se connecter au serveur d'authentication.

Paramètres avances

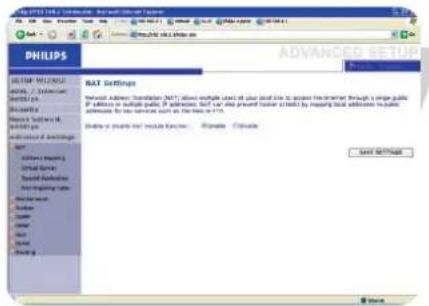

NAT

La traduction des adresses réseau (NAT) permet à de nombreux utilisateurs d'acceder à Internet en partageant un IP public.

Permet le partage d'une ou de plusieurs adresse(s) IP entre plusieurs utilisateurs internes. Il permet aussi de cacher le réseau interne pour une(Meilleure) confidentialité et sécurité. Saisissez l'adresse IP publique que vous souhaitez partager dans le champ IP global. Saisissez une série d'IP internes qui partageront I'IP global dans le champ 'A partir de'.

Serveur virtuel

Si vous configUREZ la station de base ADSL sans fil comme serveur virtuel, les utilisateurs à distance accedant à des services comme le Web ou un FTP sur votre site local via des adresses IP publiques seront automatiquement redirigés vers des serveurs locaux configurés avec des adresses IP privées. En d'autres termes, en fonction du service demandé (numéro de port TCP/UDP), la station de base ADSL sans fil redirige la demande de service externe vers le serveur approprié (situé sur une autre adresse IP interne).

Par exemple, si vous reglez Type/Port Public sur TCP/80 (HTTP ou Web) et le IP Privé/Port sur 192.168.2.2/80, toutes les demandes HTTP provenant d'utilisateurs extérieurs seront transférées au 192.168.2.2 sur le port 80. Ainsi, en saississant simplement l'adresse IP fournie par le fournisseur de services, les utilisateurs Internet peuvent acceder au service dont ils ont besoin sur l'adresse locale vers laquelle vous les redirigez.

Une liste de ports se trouve au lien suivant: http://www.iana.org/assignments/port-numbers.

Applications spéciales

Certaines applications nécessit des connexions multiples, notamment les jours Internet, les video-conferences et la téléphone Internet.

Ces applications peuvent ne pas fonctionner lorsque la traduction des adresses réseau (NAT) est activée. Si vous doivent faire fonctionner des applications qui nécessiter des connexions multiples, utilisez ces pages pour spécifique les ports publics supplémentaires à ouvrir pour chacune des applications.

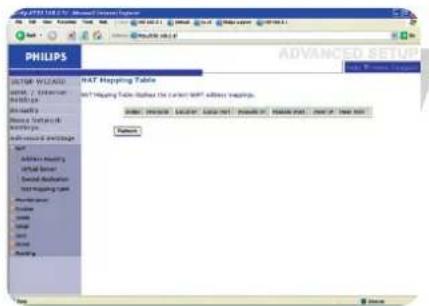

Table de mappage NAT

Cette page affiche les mappings d'adresses NAPT actuels (traduction de port d'adresse reseau).

Maintenance

Utilisez le menu Maintenance pour sauvégarder la configuration actuelle, restaurer la configuration sauvégadée antérieurement, restaurer les paramètres d'usine,mettre à jour le micrologiciel et réinitiliser la station de base ADSL sans fil.

Outils de configuration Choisissez une fonction et cliquez sur Suivant.

Backup (copie de sauvegarde) vous permet de sauvegarder la configuration de la station de base ADSL sans fil dans un fjichier. Restore (restaurer) peut etre utilise pour restaurer le fjichier de configuration en backup que vous ave sauvegarde. Restore to Factory Defaults (restaurer la configuration par defaut d'usine) réinitialise la station de base ADSL sans fil aux parametes d'origine. On vous demandera de confirmer votre déciision.

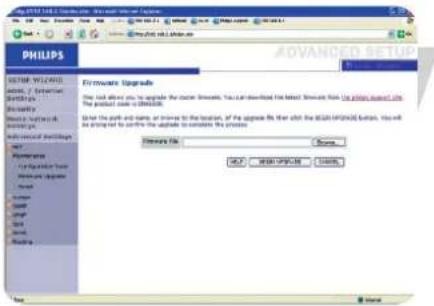

Mise à jour du micrologiciel

Utilisez l'écran Firmware Upgrade (mise à jour du micrologiciel) pourmettre à jour aux toutes dernières versions l'interface du micrologiciel ou de l'utilisateur.

Téléchargez le fjichier de mise à jour depuis www.philips.com/support (modèle SNA6500) et sauvegardez-le sur votre disque dur. Ensuite cliquez sur 'Parcourir ... pour visualiser le fjichier téléchargeé. Cliquez sur 'COMMENCER MISE À JOUR'.

Cochez la page État, section Informations pour confirmer la réussite du processus de mise à jour.

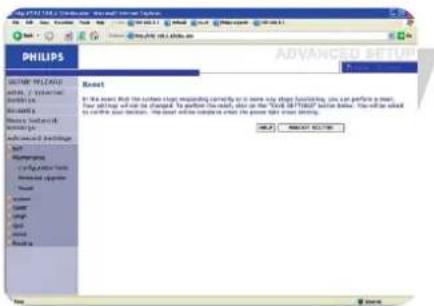

Réinitialisation

Cliquez sur 'REDEMARRER ROUTEUR' pour réinitialiser la station de base ADSL sans fil.

Si vous effectue une réinitialisation à partir de cette page, les configurations ne reviennent pas aux paramètres par défaut d'usine.

Remarque: Si vous utilisez le bouton Reinitialiser sur le panneau arriere, la station de base ADSL sans fil effectue un redémarrage. Appuyez sur le bouton pendant plus de cinq secondes et les paramètres par défaut d'usine seront restaurés.

Système

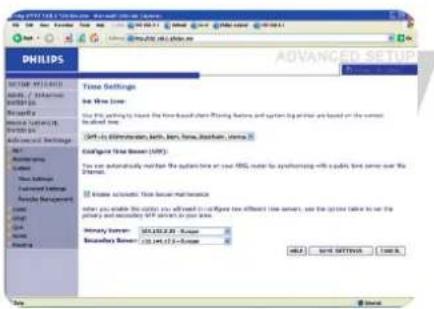

Mise à l'heure

Selectionnez votre fuseau horsaire local depuis la liste déroulante. Ces informations sont utilisées pour les inscriptions dans le journal et le filtrage des clients.

Pour un minutage précis des inscriptions dans le journal et des événements système, vous doivent regardier le fuseau horsaire. Sélectionnez votre fuseau horsaire depuis la liste déroulante.

Si vous foulez synchroniser automatiquement la station de base ADSL sans fil avec un serveur temporel public, cochez la case Activer la maintenance automatique du serveur temporel. Sélectionnez les serveurs souhaités à partir du menu déroulant.

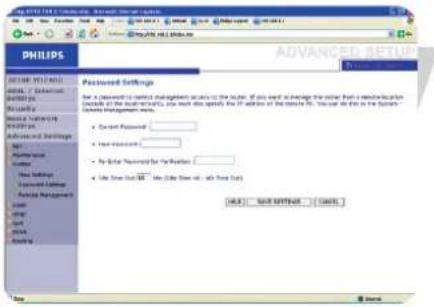

Réglage du mot de passage

Utilisez cette page pour changer le mot de passer pour acceder à l'interface de gestion de la station de base ADSL sans fil.

Les mots de passer peuvent conténir entre 3 à 12 caractères alphonumeriques ; ils font la distinction entre minuscules et majuscules.

Remarque: Si vous avez perdu le mot de passer ou si vous ne pouvez pas acceder à l'interface utilisateur, appuyez sur le bouton bleu de réinitialisation sur le panneau arrêté et maintençé pendant au moins cinq secondes afin de restaurer les paramétres par défaut d'usine. Par défaut, il n'y a pas de mot de passer pour se connecter à l'interface utilisateur.

ATTENTION!

Lorsque vous réinitialisez la station de base ADSL sans fil en utilisant le bouton de réinitialisation bleu, tous les paramètres de configuration seront perdus ainsi que les paramètres ISP.

Saisissez une temporisation maximale (en minutes) pour définir une période de temps maximalie pendant laquelle la session de connexion est maintainue durant l'inactivite. Si la connexion est inactive pendant plus de temps que la période de temporisation maximaile, il y aura deconnexion du systeme et vous devrez vous connecter a nouveau pour avoir acces à l'interface de gestion (par défaut : 10 minutes).

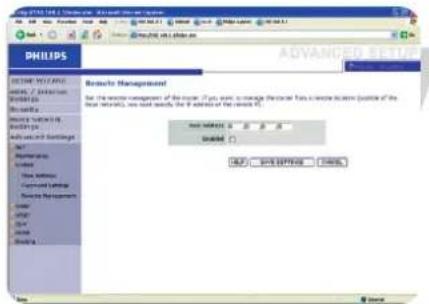

Gestion à distance

Par défaut, l'accès à la gestion est uniquement accessible aux utilisateurs sur le réseau local. Vous pouvez toutes aussi:gérer la station de base ADSL sans fil depuis un hote à distance en entrant l'adresse IP d'un ordinateur à distance sur cet écran. Cochez la case Activé et saississez l'adresse IP de l'adresse de l'hote et cliquez sur 'SAUVEGARDER LES PARAMÉTRES'.

Remarque: Si vous cochez Activer et spécifie une adresse IP de 0.0.0.0, tout hote à distance peut gérer la station de base ADSL sans fil.

Pour la gestion à distance via une adresse IP WAN, vous nevez vous connecter en utilisant le port 8080. Saisissez simplement l'adresse IP WAN suivie par :8080, par exemple 212.120.68.20:8080.

SNMP

Utilisez l'écran de configuration SNMP pour afficher et modifier les paramétres pour le protocole simple de gestion de réseau (SNMP).

Communauté SNMP

Pour acceder à ces infomations, on peut utiliser un ordinateur relié au reseau, appelé station de gestion reseau (NMS). Les droits d'accès à l'agent sont contrôlos par des chaînes de communauté. Pour communiquer avec la station de base ADSL sans fil, le NMS doit d'abord soumettre une chaîne de communauté valide à authenticateffication.

Parametre

Communauté Un nom de communauté autorisé à l'accès de gestion.

Accès L'accès de gestion est limite à Lecture

seule (Lecture) ou Lecture/écriture (Écriture).

Valide

Active/desactive

Remarque: On peut saisir jusqu'à cinq nombres de communauté.

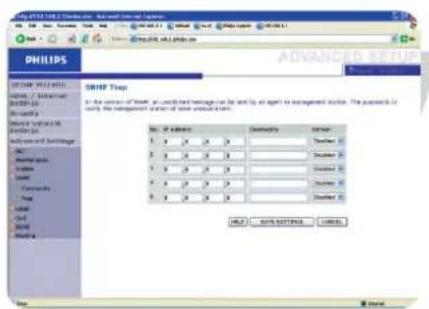

DéROUTement SNMP

Sécífie l'adresse IP de la NMS pour signaler quand un événement significatif est détesté par l'agent. Lorsqu'une condition de déroulement se produit, l'agent SNMP envoie un message de déroulement SNMP à la NMS spécifique comme récepteur de déroulement.

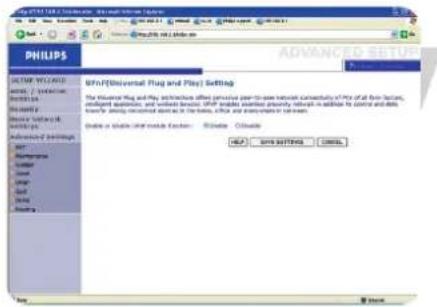

Paramétres UPNP (Universal Plug and Play)

Avec Universal Plug and Play, un dispositif peut automatiquement rejoindre un réseau de manière dynamique, obtenir une adresse IP, communiquer ses capacité et en savoir plus sur la présence et les fonctionnalités d'autres dispositifs. Les dispositifs peuvent alors communiquer directement les uns avec les autres. Cela permet de plus le reseautage par a pair.

QoS

La page de paramétrage QoS permet à l'utilisateur de configurer l'allocation de bande passante pour chaque comportement expéditeur. Les paramètres QoS sont décrits ci-dessous:

Nom - Affiche le nom de la méthode émettrice, soit Best Effort,

Description - Décrit brièvement la méthode expéditrice employée.

Priorité - Best Effort aura la priorité la plusasse,car c'est un service

de connectivité de base, sans garantie. Expedited Forwarding aura la priorite la plus haute. Il offre peu de délays, peu de déviations et de rares pertes de paquets.

Allocation de - VousCHOISSEZ la bande passante minimale pour bande passante chaque methode expeditrice.

Mappage du trofic

Le mappage du traffic vous permet de déscriè jusqu'à 16 règes pour classer le traffic en groupes expéditeurs. Vous doivent spécifier le type de traffic, la méthode expéditrice et la connexion virtuelle sortante (VC) vers laquelle ce traffic sera acheminé.

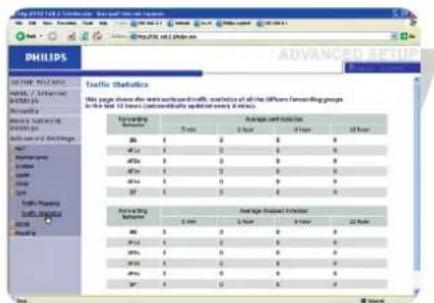

Statistiques de traffic

L'écran Statistiques de traffic affiche les statistiques de traffic sortant pour toutes les méthodes expéditrices sur une période de 12 heures.

Paramétres DDNS (Dynamic DNS) Le texte DDNS 'Nom de Domaine' est une série de chaînes alphanumerices séparées par des périodes qui mette l'adresse d'une connexion réseau et identifie le propriétaire de l'adresse.

Le DNS dynamique fournit aux utilisateurs d'Internet une méthode qui lie leur nom de Domaine à un ordinateur ou un serveur. DDNS permet à votre nom de Domaine de suivre votre adresse IP automatiquement en changeant vos enregistements DNS lorsque votre adresse IP change.

La section Configuration serveur ouvre automatiquement les options de port TCP cochées dans la section Serveur virtuel. Saisissez simplement l'adresse IP de votre serveur, par exemple un serveur Web, puis cliquez sur l'option de port Port HTTP 80 pour permettre aux utilisateurs d'acceder à votre serveur Web depuis la connexion Internet.

La fonction DNS est assurée par un fournisseur de services DDNS. Avec une connexion DDNS, vous pouvez héberger votre propre site Web, serveur e-mail, site FTP et bien d'autres sur votre propre emplacement, même si vous avez une adresse IP dynamique (par défaut : désactiver)

Routage

Les paramétres de routes statiques et les paramétres RIP (protocole d'information de routage).

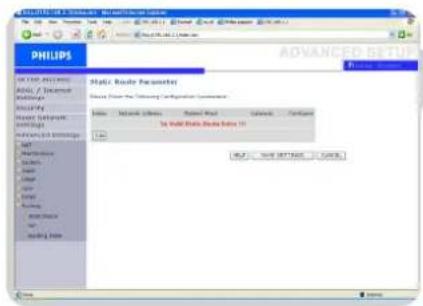

Paramètres de routes statiques

I Clique sur 'Ajouter' pour ajouter une nouvelle route statique à la liste.

2 Cliquez sur 'Sauvegarder les parametes' pour sauvegarder la configuration.

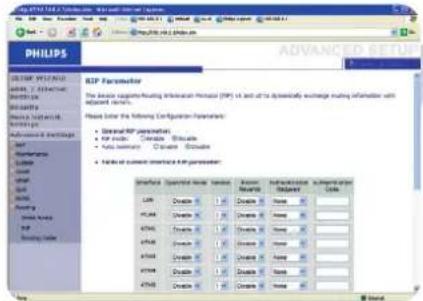

Parametre RIP

Le RIP envoie des messages de mise à jour de routage à intervalles réguliers et lorsque la topologie du réseau change. Lorsqu'un routeur recoit une mise à jour de routage qui comprend des changements pour une entrée, il met à jour sa table de routage. Les routeurs RIP conservent uniquement la meilleure route pour une destination.

Après avoir mis à jour sa table de routage, le routeur commence immédiatement à transmettre les mises à jour de routage pour informer les autres routeurs du réseau du changement.

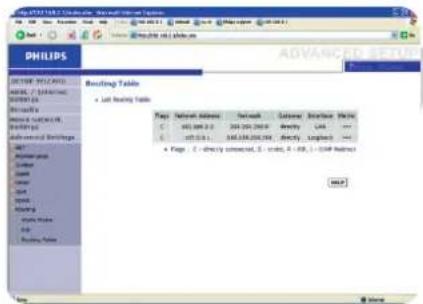

Table de routage

Windows 98/ME

Cliquez sur Demarrer/Executer. Saisissez 'winipcfg' et appuyez sur 'Entree'.

L'adresse MAC se trouve dans la section 'Adresse adapteur'.

Windows NT4/2000/XP

Cliquez sur Demarrer/Programmes/Commandes MS-DOS. Saisissez 'ipconfig /all' et appuyez sur 'Entrée'.

L'adresse MAC est reprise comme 'Adresse physique'.

Macintosh

Cliquez sur Preférences Systeme/Réseau.

L'adresse MAC est reprise comme 'Adresse Ethernet' sur l'onglet TCP/IP.

Linux

Lancez la commande '/sbin/ifconfig.'

Adresse MAC

L'adresse MAC peut être utilisée pour empêcher un accès non souhaïte à votre station de base sans fil. La manière d'y parvenir est expliquée dans le Filtre MAC, à la page 23.

L'adresse MAC a pour format xx:xx:xx:xx:xx, ou x peut se situer dans la fourchette de [0...9, A...F]

Comment installer un réseau d'ordinateurs?

Les pages suivantes vous montréont un exemple de la manière d'installer un réseau d'ordinateurs en utilisant la station de base ADSL sans fil Philips.

Avertissement: la station de base ADSL sans fil établit uniquement une connexion entre vos dispositifs réseaux sans fil. La manière dont vous utilisez cette connexion dépend de vous.

L'installation d'un réseau d'ordinateurs doit être considérée comme une application indépendante qui nécessite un logiciel de réseautage provenant d'autres fabriquants. Par exemple, le logiciel de réseautage qui a été incorpore dans le système d'exploitation Windows par Microsoft.

Il ne faut des lors considérer la description ci-dessous que comme un exemple.

QUEILLE EST VOTRE VERSION WINDOWS?

I. Commencez par installer votre réseau avec l'ordinateur qui a le système d'exploitation le plus recent. L'ordre de préférence étant : Windows XP, Windows 2000, Windows Me et enfin, Windows 98SE.
2. Utilisez son assistant d'installation de réseau et permettez-lui de faire une disquette d'installation de réseau.
3. Avec cette disquette, installez vos autres ordinateurs.

Pour Windows XP et Windows 2000.

Voir plus loin dans ce chapitre pour Windows Me et Windows 98SE.

Cliquez sur le bouton Demarrer de Windows et cliquez sur 'Panneau de configuration' depuis la liste.

Cliquez deux fois sur l'icone 'Connexions reseau et Internet'.

Cliquez dans la liste à gauche sur 'Installation d'un réseau local ou d'un petit réseau commercial'.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Assistant des paramètres du réseau

I. Veuillez tire attentivement les instructions données par l'assistant et adapter vos choix au type de réseau que vous pouze creer. Utilisez la fonction Aide de l'assistant si vous avez besoin de plus amples informations au cours de l'utilisation.
2. Dans chaque fenêtre, cliquez sur 'Suvient' pour passer à l'étape suivante.
3. Nous allons décrire ci-dessous certaines des étapes clés de cet assistant.

Placez une marque pour ignorer toute connexion réseau interrompue avant de cliquer sur 'Suisant' pour poursuivre.

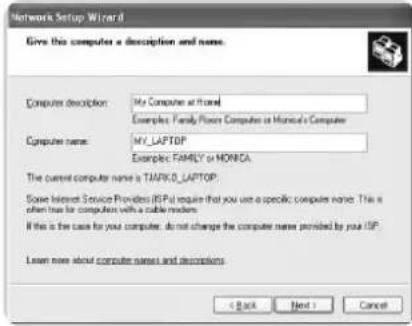

I. Saisissez une description qui vous permette de reconnaître l'ordinateur.
2. Saisissez un nom différent pour chaque ordinateur.
3. Cliques sur 'Suivant' pour continuer.

Saisissez le même nom de groupe de travail pour tous les ordinateurs du réseau, puis cliquez sur 'Suisant' pour continuer.

Choisissez de faire un disque d'installation de gestion de réseau. Puis, cliquez sur Suivant'.

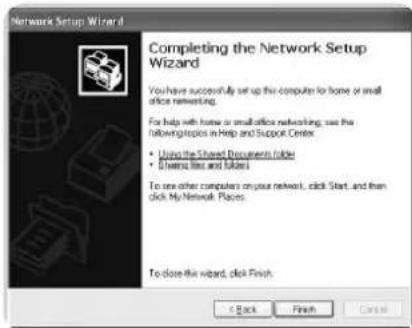

Cliquez sur 'Terminer' pour fermer l'assistantant, puis utilisez le disque que vous avez fait pour installer les autres ordinateurs.

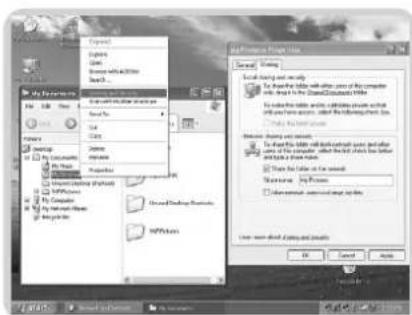

Pour partager des dossiers avec le réseau : Lancez Windows Explorer et cliquez avec le bouton droit de la souris sur le dossier que vous poulez partager avec le réseau. Cliquez sur l'onglet 'Partager' et adaptez les paramétres.

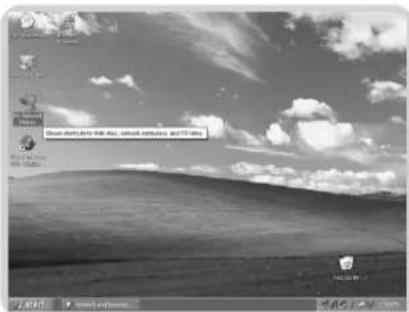

Pour explorer le réseau : Cliquez deux fois sur l'icone Environnement réseau sur le bureau.

Si you souhaitez de plus amples informations, consultez l'aide de Windows.

Pour Windows 98SE et Windows Me.

Voir au début de ce chapitre pour Windows XP et Windows 2000.

Cliquez sur le bouton Demarrer de Windows, cliquez sur 'Paramétres' et cliquez sur 'Panneau de configuration' depuis la liste.

Cliquez deux fois sur l'icone 'Réseau'.

Cliquez sur l'onglet 'Identification'.

I. Saisissez un nom différent pour chaque ordinateur.
2. Saisissez le même nom de groupe de travail pour tous les ordinateurs du réseau.
3. Saisissez une description qui vous permette de reconnaître l'ordinateur.
4. Cliquez sur l'onglet 'Configuration' pour poursuivre.

Cliquez sur le bouton 'Partage de fichiers et d'imprimantes'.

Selectionnez les options d'accès souhaitées et cliquez sur OK pour poursuivre.

Cliqueur OK' pour accepter les modifications.

Pour/partager des dossiers avec le reseau:Lancez Windows Explorer et cliquez avec le bouton droit de la souris sur le dossier que vous pouze partager avec le reseau. Cliquez sur I'onglet Partager et adaptez les parametes.

Pour explorer le réseau : Cliquez deux fois sur l'icone Environnement réseau sur le bureau. Si vous souhaitez de plus amples informations, consultez l'aide de Windows.

Cette section déscrit des problèmes courants que l'on peut rencontres et les problèmes que l'on peut y apporter. La station de base ADSL sans fil peut facilement être surveillée par les voyants DEL du panneau pour identifier les problèmes.

Problème Solution

Le DEL d'alimentation est coupé • Vérifiez les connexions entre la station de base ADSL sans fil, l'alimentation exter et la prise de courant.

• Si le VOYANT d'alimentation ne s'allume pas lorsque le cable d'alimentation est branché, il se peut que vous ayez un problème de prise de courant, de cable ou d'alimentation externe. Toutefois, si I'appareil s'éteint après avoir fonctionné un moment, vérifie si les connexions ne sont pas mal branchées, s'il n'y a pas de pertes de courant ou de surtension à la prise.

Si vous ne parvenez malgré tout pas à isoler le problème, il se peut que l'alimentation externe pose problème. Dans ce cas, contactez le service d'assistance technique pour obtenir de l'aide.

Le DEL de liaison est coupé

• Verifiez si la station de base ADSL sans fil et l'appareil qui y est joint sont alimentetes.
• Veillez à ce que le cable soit connecté à la station de base ADSL sans fil ainsi qu'à l'appareil correspondant.
• Verifiez si c'est le bon type de cable qui est utilisé et si sa longueur n'excède pas les limites mentionnées.
• Veiliez à ce que l'interface réseau sur l'appareil joint est bien configurée en ce qui concerne la vitesse de communication et le mode duplex.
• Verifiez l'adaptateur sur l'appareil connecté et les connexions par cable pour déceler un évientuel défaut. Remplacez l'adaptateur ou le cable défectueux, le cas échéant.

Impossible d'envoyer des paquets de - Vérifiez si les adresses IP sont bien configurées.

Données par la station de base ADSL Pour la plupart des applications, vous devriez utiliser la fonction DHCP de la station sans fil depuis le LAN connecté de base ADSL sans fil pour attribuer de maniere dynamique des adresses IP à des

hôtes sur le LAN connecté. Toutefois, si vous configUREz manuellement les adresses IP sur le LAN, voirlez à utiliser la même adresse réseau (composant réseau de l'adresse IP) et le même masque de sous-résseau pour la station de base ADSL sans fil et les appareils LAN connectés.

• Veiliez à ce que l'appareil à qui vous voulez envoyer des paquets de données (ou dont vous voulez en receivevoir) a été configuré pour TCP/IP.

Impossible de se connecter en utilisant - Verifiez si vous avez configuré la station de base ADSL avec une adresse IP, le navigateur Web un masque de sous-reseau et une passerelle par défaut valides.

• Verifiez si vous aze une connexion reseau valide à la station de base ADSL sans fil et si le port que vous utilisez n'a pas ete desactive.
• Verifiez le cablage reseau entre la station de gestion et la station de base ADSL sans fil.

Vouaveszoublié ouperdu le mot de passage

Appuyez sur le bouton Réinitialiser sur le panneau arrêté (en le maintainant appuyé pendant au moins cinq secondes) pour restaurer les paramètres par défaut d'usine.

AVERTISSEMENT!

Lorsque vous réinitialisez la station de base ADSL sans fil en utilisant le bouton de réinitialisation bleu, tous les paramétres de configuration seront perdus ainsi que les paramétres ISP.

Un PC sans fil ne peut etre associé au Veillez a ce que le PC sans fil ait les memes parametes SSID que la station de base routeur ADSL ADSL sans fil.Voir 'Canal et SSID' à la page 25.

• Vous doivent avoir les mêmes paramètres de sécurité pour les clients et la station de base ADSL sans fil. Voir 'Sécurité' à la page 21.

Le réseau sans fil est souvent interrompu

• Rapprochez votre PC sans fil de la station de base ADSL sans fil pour obtenir un meilleur signal. Si le signal est encore faible, changez l'angle de l'antenne.
• Il peut y avoir une interfeference, sans doute causée par des jours micro-ondes ou des téléphones sans fil. Changez l'emplacement des sources d'interfERENCE ou de la station de base ADSL sans fil.
• Changez le canal sans fil sur la station de base ADSL sans fil. Voir 'Canal et SSID' à la page 25.
• Vérifiez que l'antenne, les connecteurs et le câblage soient bien connectés.

La station de base ADSL sans fil ne peut pas etre détectee par un client sans fil

• La distance entre la station de base ADSL sans fil et le PC sans fil est trop grande.
• Veillez à ce que le PC sans fil ait les mêmes paramétres SSID et de sécurité que la station de base ADSL sans fil. Voir station de base ADSL sans fil.

Voir 'Canal et SSID' à la page 25 et 'Sécurité' à la page 21.

Encombremment

Ports - Quatre ports RJ-45 10/100Mbps - Un RJ-11 ADSL

Fonctions ADSL

• Prend en charge la modulation de ligne DMT
• Prend en charge l'ADSL à plein régime annexe A : jusqu'à 8 Mbps en aval, jusqu'à 1 Mbps en amont (G.992.1 &T1.413, question 2)
• Prend en charge l'ADSL G.Lite : jusqu'à 1,5 Mbps en aval, jusqu'à 512 Kbps en amont
  Support Dying GASP

Fonctions ATM

Cryptage RFCI483 (IP, pontage et routage encapsulé)
- PPP'sur ATM (transmission en multiplex LLC &VC) (RFC2364)
- IP classique (RFC1577)
- Mise en forme du traffic (UBR, CBR)
Support OAM F4/F5
- PPP sur client Ethernet

Fonctions de gestion

• Mise à jour du micrologiciel par gestion Web
  Gestion Web (configuration)
  Voyants d'alimentation
  Journalisation des événements et de l'historique
• Ping réseau

Fonctions de sécurité

• Accès de configuration protégée au mot de passage
  -Authentication de l'utilisateur (PAP/CHAP) avec PPP
  Pare-feu NAT NAPT
• Fonction d'intercommunication VPN (mode tunnel IPSec-ESP,L2TP, PPTP)

Fonctions LAN

• IEEE 802.1d (pontage transparent autodidacte)
• Serveur DHCP
• Proxy DNS
  -Routage statique, RIPv1 et RIP

Fonctions Radio

• Bande de fréquence module RF sans fil
• Radio 802.11g:2.4GHz - Radio 802.11b:2.4GHz Europe - ETSI
  -2412~2472MHz (C1~C13)

Type de modulation

• OFDM, CCK

Canaux fonctionnant, compatibles EEE 802.11b :

-13 canaux (ETSI)

Canaux fonctionnant, compatibles IEEE 802.11g :

-13 canaux (Europe)

Taux de modulation sortie radiofrequence-Puissance de sortie (dBm)

802.11b - 1Mbps (16 dBm)

802.11b - 2Mbps (16 dBm)

802.11b - 5.5Mbps (16 dBm)

802.11b - 11Mbps (16 dBm)

Taux de modulation-Puissance de sortie (dBm)

802.11g - 6Mbps (15 dBm)
802.11g - 9Mbps (15 dBm)
802.11g-12Mbps(15dBm)
802.11g-18Mbps(15dBm)
802.11g- 24Mbps (15 dBm)
802.11g-36Mbps(15dBm)
802.11g-48Mbps (15 dBm)
802.11g - 54Mbps (15 dBm)

Taux de modulation sensibilité

Sensibilité 2.412 ~ 2.484 HGz (dBm) du récepteur

802.11b - 1Mbps - (90 dBm)

802.11b - 2Mbps - (88 dBm)

802.11b - 5.5Mbps - (85 dBm)

802.11b- 11Mbps - (84 dBm)

Taux de modulation-Sensibilité récepteur typique (dBm)

802.11g - 6Mbps - (88 dBm)

802.11g - 9Mbps - (87 dBm)

802.11g - 12Mbps - (84 dBm)

802.11g - 18Mbps (82 dBm)

802.11g - 24Mbps - (79 dBm)

802.11g - 36Mbps - (75 dBm)

802.11g - 48Mbps - (68 dBm)

802.11g - 54Mbps (68 dBm)

Environnement

Conforme aux normes suivantes :

Température : IEC 68-2-14

0 à 50 degrés C (fonctionnement standard)

-40 à 70 degrés C (non fonctionnement)

Humidité

10% à 90% (sans condensation)

Vibration

Normes de conformité en matière de compatibilité electromagnétique

CE, ETSI, R&TTE, ETS 300 328, ETS 300 826

Sécurité

EN60950

Normes Internet

RFC 826 ARP

RFC 791 IP

RFC 792 ICMP

RFC 768 UDP

RFC 793 TCP

RFC 783 TFTP Cryptage

RFC 1483 AAL5

RFC1661 PPP

RFC 1866 HTML

RFC 2068 HTTP

RFC 2364 PPP sur ATM

AQ95-56F-592KR-2nd

( report No.)
