Type de produit	Modem routeur ADSL sans fil
Marque	Philips
Modèle	CGA5722
Alimentation	12V, 1A (bloc d’alimentation fourni)
Ports	4 ports Ethernet 10/100 (RJ-45), 1 port ADSL (RJ-11)
Normes sans fil	IEEE 802.11b/g, 2,4 GHz
Débits sans fil	Jusqu’à 54 Mbps (802.11g)
Sécurité sans fil	WEP 64/128 bits, WPA, 802.1x
Pare-feu	SPI, anti-DoS, contrôle d’accès, filtrage MAC, blocage URL
Fonctions avancées	NAT, serveur virtuel, DMZ, QoS, DDNS, routage statique/RIP
Gestion	Interface web (http://192.168.2.1), mise à jour firmware, sauvegarde/restauration configuration
Température de fonctionnement	0 °C à 50 °C
Humidité	10% à 90% (sans condensation)
Conformité	CE, ETSI, R&TTE, FCC (exposition RF)
Contenu de la boîte	Modem routeur, bloc d’alimentation, câble Ethernet (RJ-45), câble ligne (RJ-11), CD d’installation, guide d’installation rapide

FOIRE AUX QUESTIONS - CGA5722 PHILIPS

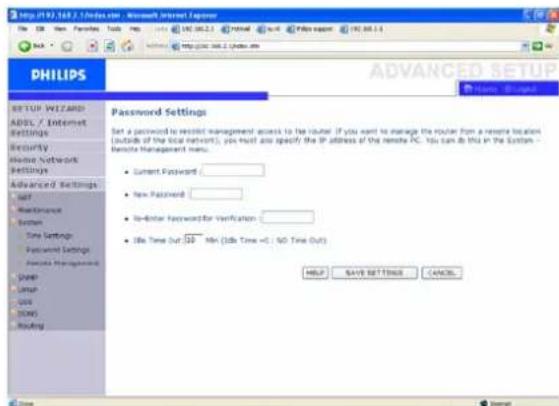

Que faire si j'ai oublié mon mot de passe pour accéder à l'interface de gestion ?

Appuyez sur le bouton de réinitialisation à l'arrière du routeur pendant au moins 5 secondes avec un stylo. Cela restaure les paramètres d'usine (aucun mot de passe par défaut). Attention, tous les réglages, y compris ceux du FAI, seront perdus.

Comment sécuriser mon réseau Wi-Fi ?

Accédez à l'interface web (http://192.168.2.1), allez dans Sécurité sans fil et activez le cryptage WPA (recommandé). Définissez une phrase de passe. Vous pouvez aussi utiliser l'assistant d'installation du CD fourni.

Le voyant ADSL reste éteint, que faire ?

Vérifiez que le câble téléphonique (RJ-11) est bien branché au port ADSL du routeur et à la prise murale via un filtre ADSL. Assurez-vous que la ligne téléphonique fonctionne (tonalité). Si le voyant ne s'allume pas après 1 minute, contactez votre FAI.

Impossible de me connecter à Internet après l'installation ?

Vérifiez que les paramètres fournis par votre FAI sont corrects dans Configuration FAI. Assurez-vous que les voyants ADSL et Internet sont allumés. Redémarrez le routeur et votre PC. Si le problème persiste, contactez votre FAI.

Comment réinitialiser le routeur sans perdre mes réglages ?

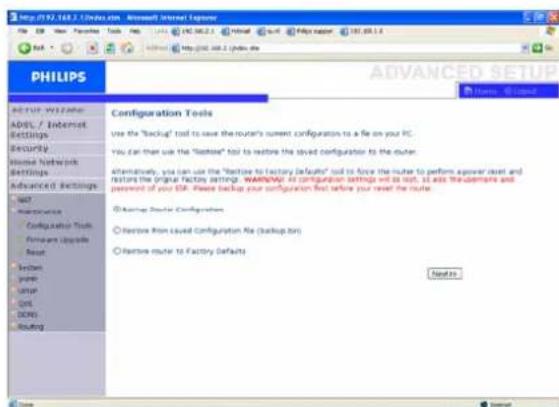

Dans l'interface web, allez dans Maintenance > Outils de configuration et sauvegardez d'abord votre configuration. Ensuite, utilisez la fonction Redémarrer (REBOOT ROUTER). Le bouton physique de réinitialisation à l'arrière remet aux valeurs d'usine.

Mon PC sans fil ne trouve pas le réseau Wi-Fi ?

Vérifiez que le Wi-Fi est activé sur le routeur (voyant Wi-Fi allumé). Sur le PC, vérifiez que le SSID correspond (par défaut PHILIPS_xxxxxxxx ou philips_install). Assurez-vous que les paramètres de sécurité (clé WPA) sont identiques.

Le réseau sans fil est lent ou instable ?

Placez le routeur en hauteur, loin des obstacles métalliques, des micro-ondes ou des téléphones sans fil. Dans l'interface web, changez le canal radio (Canal et SSID). Rapprochez le PC du routeur pour améliorer le signal.

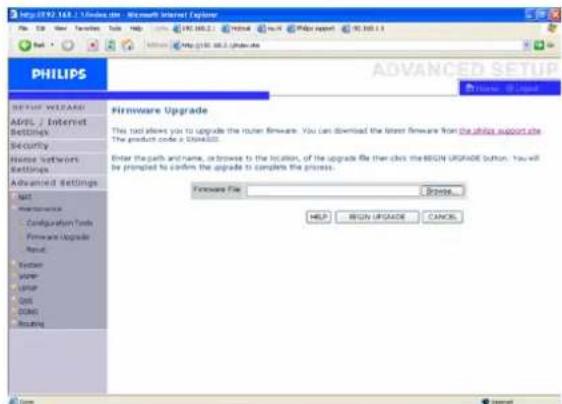

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware sur www.philips.com/support (modèle CGA5722). Dans l'interface web, allez dans Maintenance > Mise à jour du logiciel, cliquez sur Parcourir pour sélectionner le fichier, puis cliquez sur BEGIN UPGRADE.

Puis-je utiliser le routeur sans installer le CD ?

Oui, connectez-vous à l'interface web via http://192.168.2.1 et configurez manuellement les paramètres ADSL, sans fil et de sécurité. Le CD facilite l'installation mais n'est pas obligatoire.

Que faire si le voyant d'alimentation reste éteint ?

Vérifiez que l'adaptateur secteur est branché à une prise murale sous tension et que l'interrupteur du routeur est sur ON. Si le voyant ne s'allume pas, testez avec une autre prise. Si toujours éteint, l'alimentation est peut-être défectueuse ; contactez l'assistance technique.

MODE D'EMPLOI CGA5722 PHILIPS

Modem routeur ADSL sans fil

Table des matières

1	I	n	f	o	r	m	a
1.1 Informations de sécurité 2
1.2 Zone de réseau & informations relatives à la vitesse 2
1.3	Conformité
1.4 Recyclage et valorisation 2
1.5 Déclaration de la FCC relative à l'exposition aux radiations							2
1.6 Licences logiciel 2
1.7 Clause de non-responsabilité 3
2 Notre modem routeur ADSL sans fil 4
2.1 Contenu de la boîte 4
2.2 Ce dont vous aurez aussi besoin 4
2.3 Aperçu de l'avant du modem routeur ADSL sans fil						5
2.4 Aperçu de l'arrêté du modem routeur ADSL sans fil						5
3 Premiers pas						6
3.1	Installer
3.2	Connector
3.3 Installation d'un équipement WiFi						7
3.3.1	Installer un adaptateur USB sans fil SNU 5600						7
3.3.2	Installation d'un autre équipement WiFi						7
4 Configuration du modem routeur sans fil						8
4.1 Connexion aux pages Web						8
4.2 Structure de menu des pages Web						8
4.3 Pages Web de configuration ADSL/Internet						9
4.3.1	Etat ADSL/ADSL status						9
4.3.2	Configuration FAI/ISP settings						9
4.3.3	Paramètres/Parameters						9

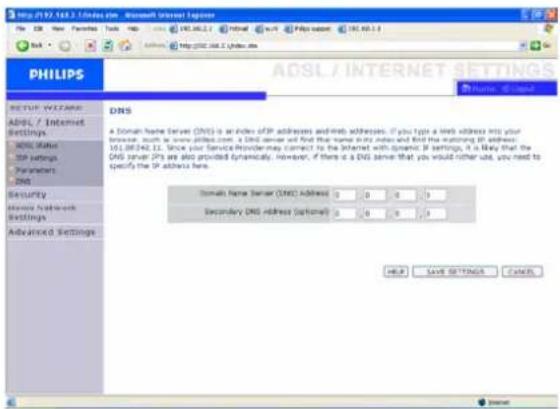

4.3.4	DNS						9
4.4 Pages Web de sécurité						9

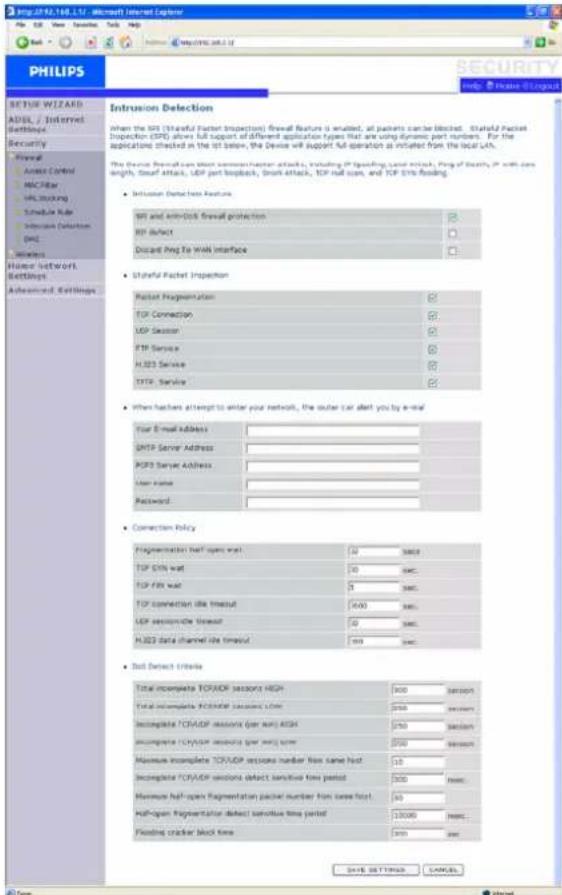

4.4.1	Pare-feu/Firewall						9

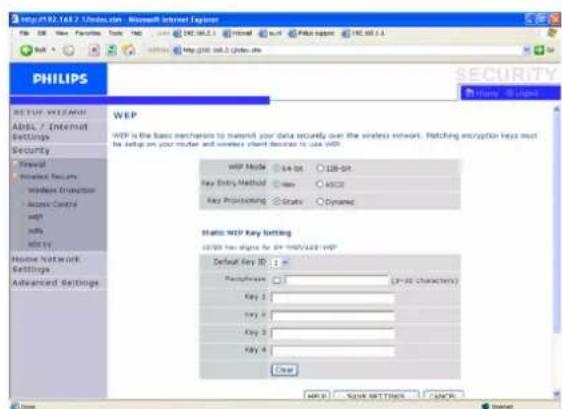

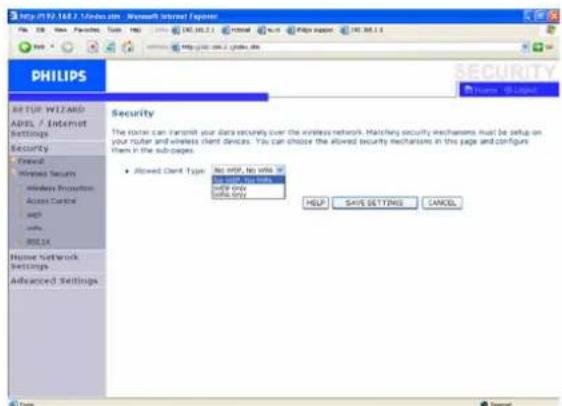

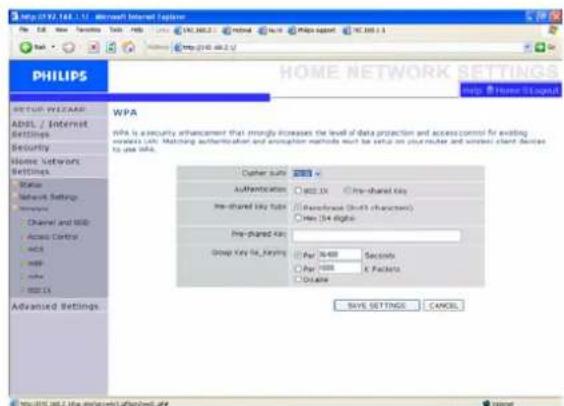

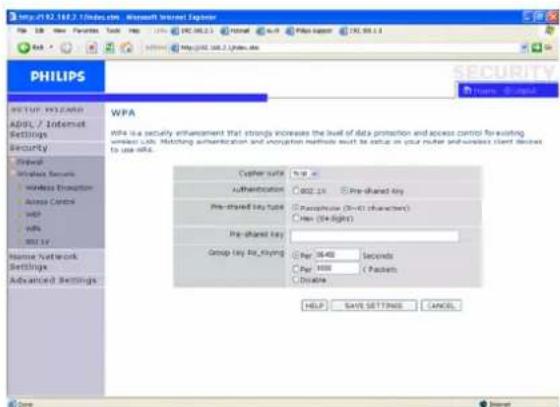

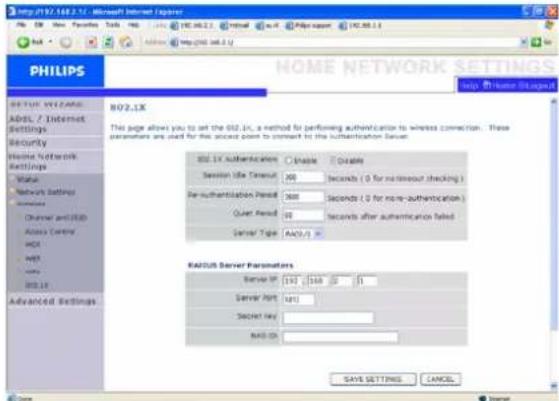

4.4.2	Sécurité sans fil 12
4.5 Pages Web de configuration de réseau local						13

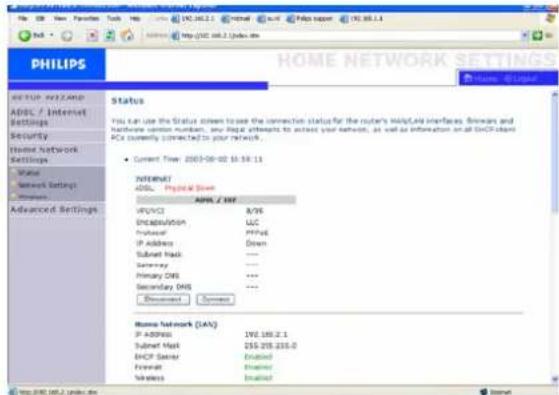

4.5.1	Etat/Status						13

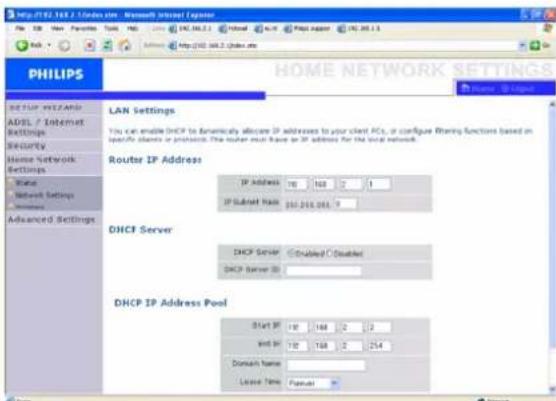

4.5.2	Configuration de réseau/Network settings						13

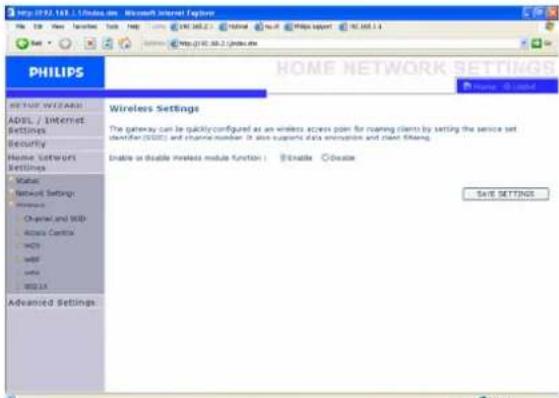

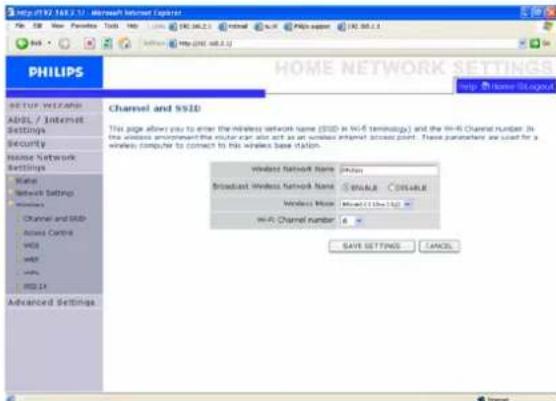

4.5.3	Sans fil/Wireless						13

6 Foire Aux Questions 23

4.6 Pages Web de configuration avanée		i	m	14	p

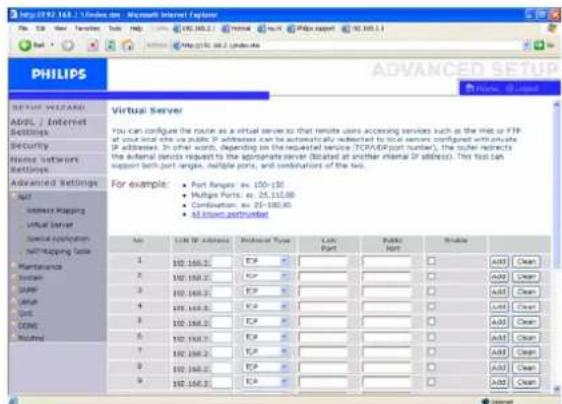

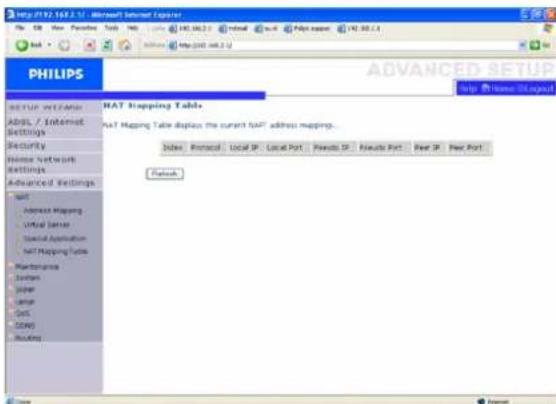

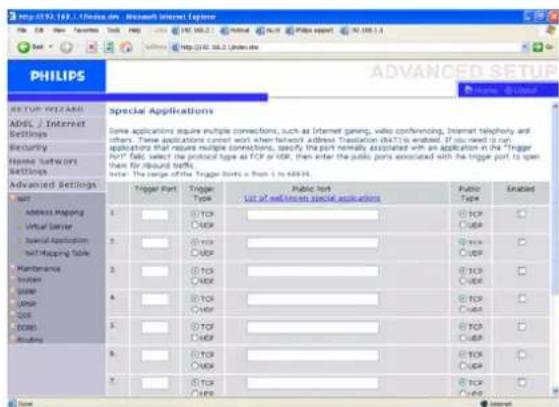

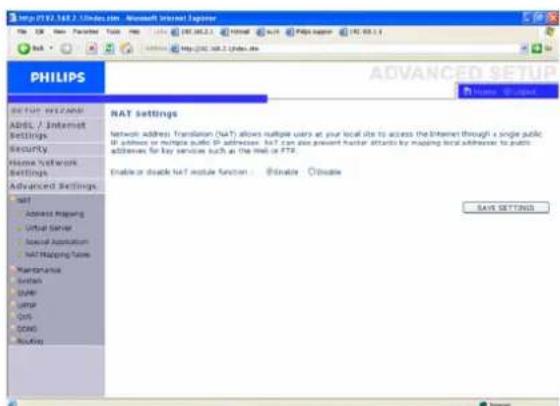

4.6.1	NAT				14
4.6.2	Maintenance				15

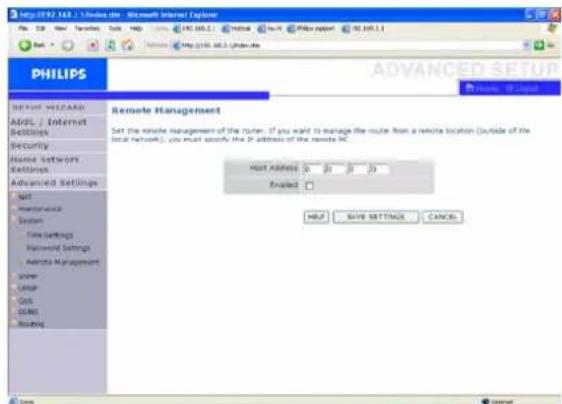

4.6.3	Système/System	2			16

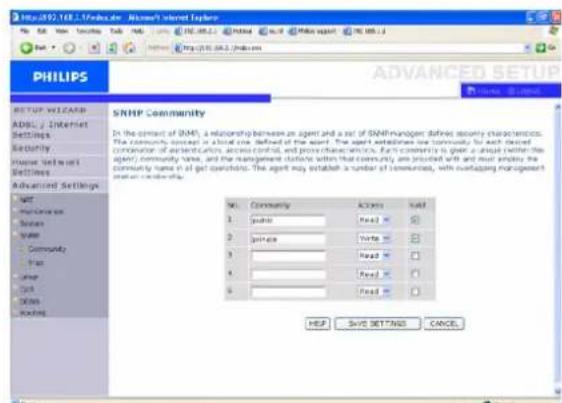

4.6.4	Communauté SNMP/SNMP Community				17

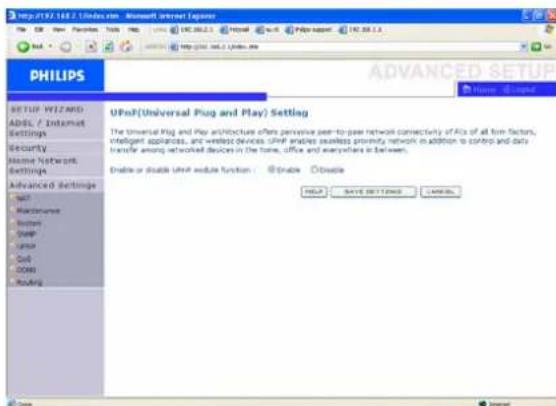

4.7			UPNP

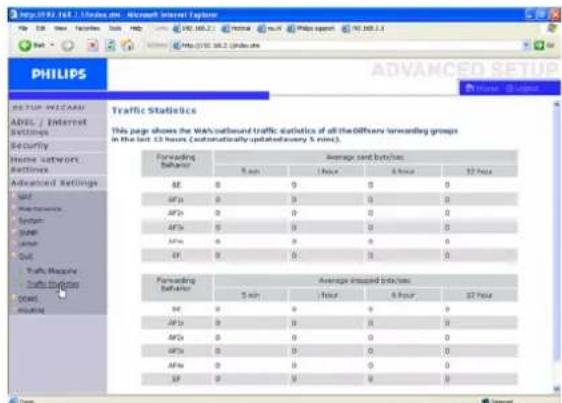

4.8			QoS
4.9			DDNS

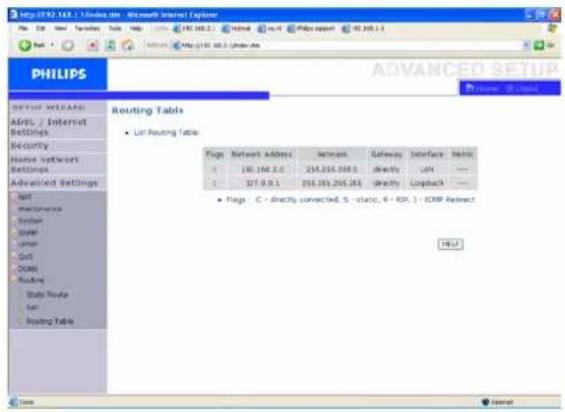

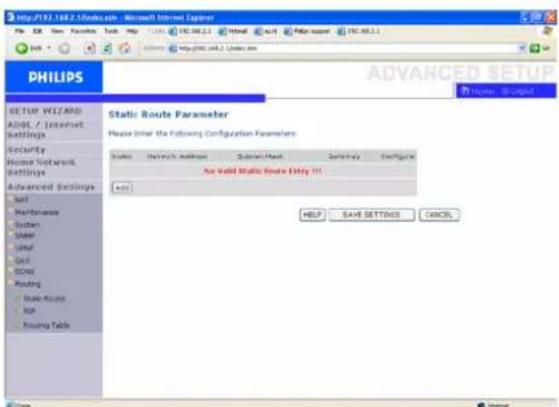

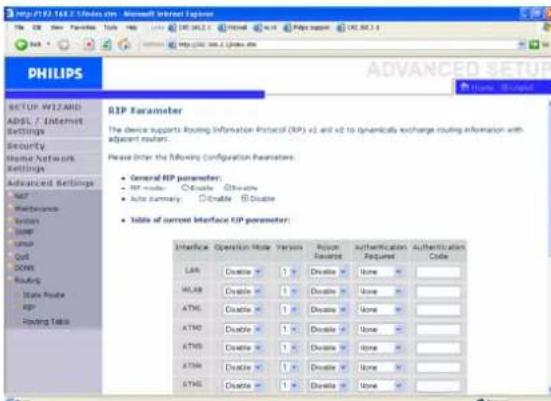

4.10	Routage/Routing				18

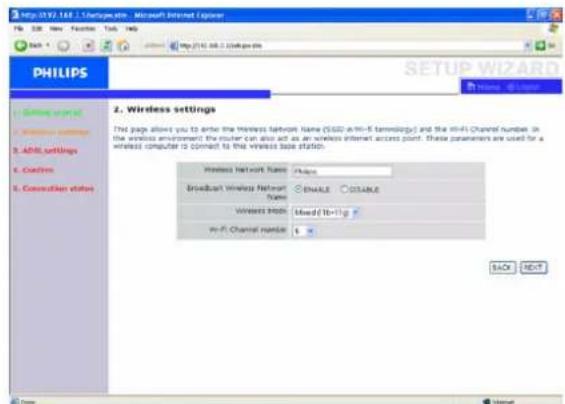

4.11	ASSISTANT D'INSTALLATION/SET UP WIZARD				19
5 Données techniques			21

6

6

1 Informations importantes

Veuillez prendre le temps de lire ce mode d'emploi avant d'utiliser votre modem routeur ADSL sans fil. Il contient des informations et des remarques importantes le concernant.

1.1 Informations de sécurité

Attention

• Cet équipement doit uniquement être mis sous tension en utilisant le bloc d'alimentation fourni dans la boîte.
• À n'utiliser qu'avec un bloc d'alimentation « Leader: MU12-2120100-C5 » et/ou « Jentec: AH1212-E »
• Toujours utiliser les câbles fournis avec le produit.
• L'équipement radio pour les applications sans fil n'est pas protégé contre les interférences venant d'autres services radio.
• Ne pas exposer le système à des sources excessives d'humidité, de pluie, de sable ou de chaleur.
• Le produit ne doit pas être exposé à des écoulements ou des éclaboussures.
• Aucun objet contenant des liquides, par exemple des vases, ne doit être placé sur le produit.
• Tenir le produit à l'écart de l'équipement de chauffage domestique et du rayonnement solaire direct.
• S'assurer qu'il y a suffisamment d'espace libre tout autour du produit pour une ventilation appropriée.
• Ne pas ouvrir ce produit. Contacter le service d'assistance de votre FAL/fournisseur d'accès au câble.

1.2 Zone de réseau & informations relatives à la vitesse

• L'environnement : Les signaux radio peuvent se déplacer à l'extérieur des bâtiments si les composants sans fil sont en vis-à-vis direct l'un par rapport à l'autre. Placer des équipements sans fil en hauteur permet d'éviter les obstacles physiques et fournit une meilleure couverture.
• Les structures de bâtiment telles qu'une ossature métallique et des murs et sols en maçonnerie réduisent la puissance du signal radio. Éviter de placer des composants sans fil à proximité de gros objets compacts ou à proximité de gros objets en métal tels que des ordinateurs, des moniteurs et des appareils.
• La zone, la vitesse et la puissance du signal sans fil peuvent être affectés par l'interférence de réseaux et d'appareils sans fil voisins. Les dispositifs électromagnétiques tels que des télévisions, des radios, des fours micro-ondes et des téléphones sans fil, notamment ceux dont les fréquences sont dans la gamme 2,4 GHz, peuvent également créer des interférences avec la transmission sans fil.
• Se tenir debout ou s'asseoir trop près de l'équipement sans fil peut également affecter la qualité du signal radio.
• Ajuster l'antenne : ne pas placer les antennes à proximité de grandes pièces métalliques, car cela pourrait entraîner des interférences.

1.3 Conformité

Nous, Philips, déclarons que le produit est conforme aux exigences principales et aux autres dispositions applicables de la directive 1999/5/CE. La Déclaration de conformité est à votre disposition sur www.p4c.philips.com.

Conformément à cette directive, ce produit peut être mis en service dans les pays suivants :

1.4 Recyclage et valorisation

Instructions relatives au retraitement des produits usagés :

La directive DEEE (Déchets d'Équipements Électriques et Électroniques ; 2002/96/CE) a été mise en place afin d'assurer que les produits soient recyclés en utilisant les meilleures techniques disponibles de traitement, de valorisation et de recyclage, et ainsi concourir à la protection de l'environnement et de la santé humaine.

Ne jetez pas votre ancien produit dans votre poubelle ordinaire pour les déchets domestiques.

Veuillez vous informer sur les structures locales mises en place pour la collecte sélective des appareils électriques et électroniques marqués par ce symbole :

Veuillez opter pour l'une des options de retraitement suivantes :

• Déposez le produit en entier (en incluant les câbles, prises et accessoires) dans les points de collecte des DEEE prévus à cet effet.
• Si vous achetez un produit de remplacement neuf, confiez votre ancien produit en entier à votre revendeur.

Information sur l'emballage :

Tous les emballages des produits Philips portent les symboles standards d'encouragement au recyclage et à la mise au rebut appropriée.

Une contribution financière a été versée au système national de récupération et de recyclage.

Nos emballages sont tous réalisés avec des matériaux recyclables.

1.5 Déclaration de la FCC relative à l'exposition aux radiations

Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par la FCC pour un environnement non contrôlé. Lorsque vous installez et utilisez l'équipement, laissez une distance minimale de 20 cm entre l'objet rayonnant et vous.

1.6 Licences logiciel

Ce produit contient des packs de logiciels libres. Un aperçu de ces packs, des licences et/ou notices qui s'appliquent à ces derniers ainsi que le code source pour un certain nombre de ces packs sont disponibles dans la documentation produit en ligne, qu'il est possible de visualiser sur www.p4c.philips.com.

1.7 Clause de non-responsabilité

Ce produit est fourni « tel quel » par « Philips » et sans aucune garantie explicite ou implicite de quelque garantie que ce soit ; sont également déclinées, mais sans limitation, les garanties implicites de qualité loyale et marchande ou de convenance pour une fin donnée.

En aucun cas Philips ne peut être tenue responsable d'un dommage direct, indirect, accidentel, spécial, exemplaire ou consécutif (y compris mais non limité à l'acquisition de marchandises ou de services de rechange, la perte d'informations, de données ou de profits ou l'interruption d'une activité professionnelle) quelle qu'en soit la cause et la théorie de responsabilité, que ce soit en vertu du contrat, de la responsabilité objective ou d'un préjudice (y compris la négligence ou autre) issu de quelque façon que ce soit du fait de l'impossibilité d'utiliser ce produit, même en cas d'information de l'éventualité de tels dommages.

En outre, Philips ne garantit pas l'exactitude ou l'exhaustivité des informations, textes, graphiques, liens ou autres éléments transmis par ce produit.

2 Notre modem routeur ADSL sans fil

Félicitations pour votre achat et bienvenue chez Philips !

Pour bénéficier de toute l'aide que propose Philips, enregistrez votre produit sur www.philips.com/welcome.

2.1 Contenu de la boîte

Un modem routeur ADSL sans fil Un guide

d'installation rapide

Un bloc d'alimentation

Un CD-Rom d'installation Un câble Ethernet

(RJ-45)

Un cordon ligne (RJ-11)

2.2 Ce dont vous aurez aussi besoin

Un filtre ADSL adapté à votre prise téléphonique.

Un PC ou un ordinateur portable avec un port USB libre et une prise Ethernet

Un logiciel de navigation sur Internet

Une connexion internet

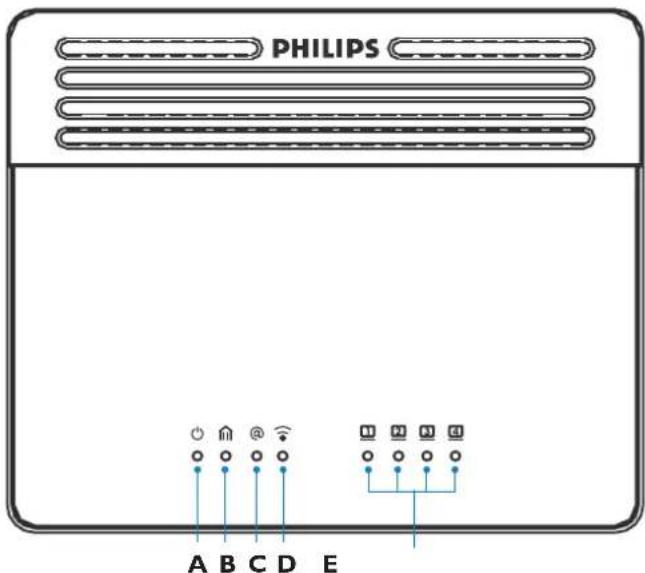

2.3 Aperçu de l'avant du modem routeur ADSL sans fil

A

ALLUMÉ : alimentation en marche, fonctionnement normal

ÉTEINT : pas d'alimentation ou défaillance

B

ALLUMÉ : la liaison ADSL est établie

Clignotant : démarrage

ÉTEINT : la liaison ADSL n'est pas établie

c @

ALLUMÉ : la connexion Internet est établie

ÉTEINT : pas de transfert de données

D

ALLUMÉ : la liaison sans fil est établie

Clignotant : transmission/réception de données

ÉTEINT : pas de transfert de données

E 1 4

ALLUMÉ : la connexion Ethernet est établie

Clignotant : transmission/réception de données

ÉTEINT : pas de liaison

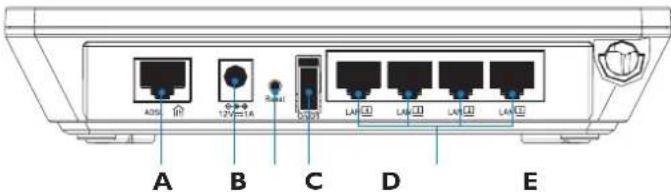

2.4 Aperçu de l'arrière du modem routeur ADSL sans fil

A Port ADSL

Port ADSL (RJ-11). Connectez votre ligne ADSL à ce port à l'aide du cordon téléphonique fourni.

B Entrée d'alimentation

Connectez le bloc d'alimentation fourni à cette entrée.

1 Attention

Si vous utilisez le mauvais type de bloc d'alimentation, cela peut endommager la base sans fil ADSL.

C Bouton de réinitialisation

Utilisez ce bouton pour réinitialiser et rétablir le paramétrage d'usine par défaut. Pour réinitialiser sans perdre le paramétrage de configuration, voir 4.6.2.

D MARCHE/ARRET

Bouton pour mettre l'unité en MARCHE/ARRET

E Ports de réseau local

Ports Ethernet 10/100 (RJ-45). Connectez les appareils à votre réseau local sur ces ports (par exemple un PC, hub/nœud de réseau ou switch/interrupteur)

3 Premiers

3.1 Installer

1 Insérez le CD d'installation dans le lecteur CD (ou DVD) du PC

Le programme d'installation se lancera automatiquement

2 Suivez les instructions qui apparaissent à l'écran

Note

Si le processus d'installation ne démarre pas automatiquement : 1 Cliquez sur le menu DEMARRER de Windows, puis Exécuter 2 Saisissez « explorer » et naviguez dans le lecteur CD (ou DVD) 3 Double-cliquez sur Setup.exe

Conseil

Par défaut, la langue utilisée par le système d'exploitation sera sélectionnée, mais vous avez 10 secondes pour en choisir une autre.

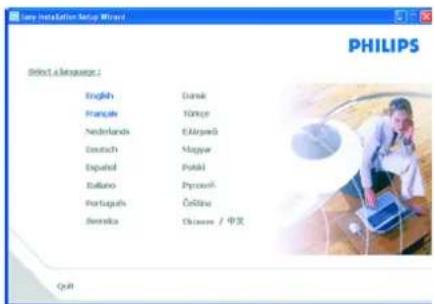

3 Cliquez sur la langue désirée

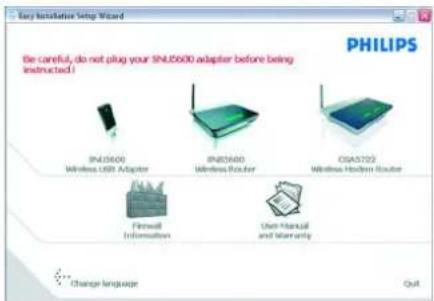

L'écran suivant apparaît automatiquement

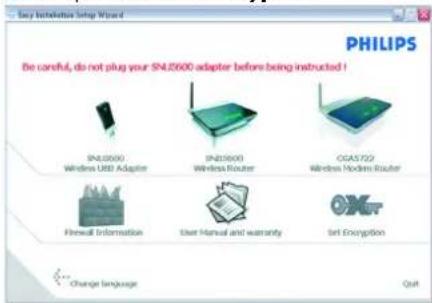

Cliquez sur l'image du modem routeur sans fil CGA5722

L'écran suivant apparaît automatiquement

3.2 Connecteur S

1 Brancher le bloc d'alimentation au connecteur 12V 1A et positionner le bouton sur ON

2 Branchez la prise électrique à la prise murale

Le voyant d'alimentation du produit s'allume

3 Prenez le câble Ethernet fourni dans la boîte

4 Branchez ce câble Ethernet au port LAN1 du CGA5722

5 Branchez l'autre extrémité du câble à votre ordinateur

Le voyant lumineux LAN1 s'allume

6 Prenez le cordon ligne fourni dans la boîte

7 Branchez-le au port ADSL

6 Branchez l'autre extrémité du cordon ligne au filtre ADSL et branchez le filtre à la prise téléphonique

Le voyant s'allume

9 Cliquez sur Continuer

• Une barre de progression apparaît.

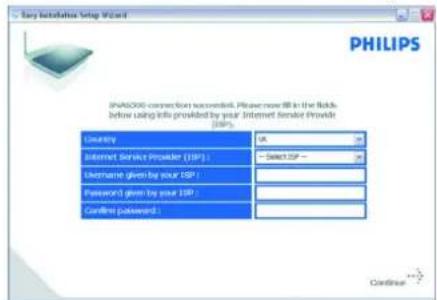

10 Sélectionnez votre pays et votre fournisseur d'accès à Internet (FAI) en utilisant les informations fournies par votre FAI.

Note

Si votre FAI n'apparaît pas dans la liste, cliquez sur Autre.

11 Cliquez sur Suivant.

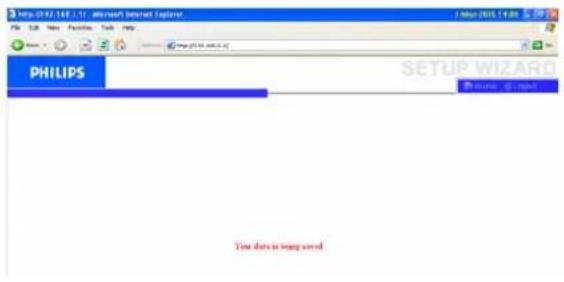

• Une barre de progression apparaît, vos paramètres seront sauvegardés et vous serez connecté à Internet.
• Une fois l'installation terminée, l'écran apparaît.

PHILIPS

Note

Cet écran représente le site d'assistance Philips. Il s'agit d'une page Internet interactive, soumise à modifications. L'écran affiché peut différer de celui représenté ici.

12 Cliquez sur Menu si vous voulez revenir à l'écran menu.

Conseil

Votre réseau WiFi fonctionne mais il n'est pas sécurisé.

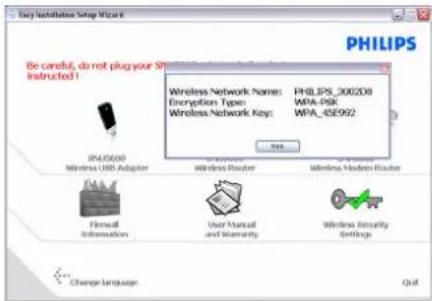

13 Cliquez sur Set Encryption

• Votre réseau WiFi est sécurisé automatiquement.
• Vous ne pourrez pas choisir de clé de cryptage ni votre nom de réseau (SSID).

Note

Vous pouvez récupérer les réglages de sécurité à tout moment, en utilisant le CD-ROM d'installation sur l'ordinateur où vous avez installé votre routeur et en cliquant sur l'icône de sécurité de la page menu.

3.3 Installation d'un équipement WiFi

Si vous souhaitez installer un équipement WiFi, vous devez récupérer vos paramètres de sécurité sans fil en utilisant votre CD-ROM d'installation sur l'ordinateur sur lequel vous avez installé votre modem routeur et en cliquant sur l'icône de sécurité de la page menu.

3.3.1 Installer un adaptateur USB sans fil SNU 5600

Si vous avez acheté le kit de démarrage CKA5720, l'adaptateur USB sans fil SNU5600 fait partie du contenu de votre boîte. Dans ce cas, vous devez simplement insérer le CD-ROM d'installation fourni avec votre CKA5720 et suivre les instructions à l'écran.

3.3.2 Installation d'un autre équipement WiFi

1. Référez-vous au manuel de l'autre équipement WiFi.

Note

Si vous avez préalablement sécurisé votre réseau (voir 3.2 étape 13) en passant par l'installation simplifiée, le SSID sera « PHILIPS_xxxxxxxxxs ». Si vous n'avez pas préalablement sécurisé votre réseau en passant par l'installation simplifiée, le SSID sera « philips_install ».

Si vous avez donné un autre nom à votre réseau, gardez à l'esprit que ce nom s'affichera à la place de « PHILIPS_xxxxxxxxx » ou « philips_install ».

Note

Vous pouvez éliminer les réglages de sécurité à tout moment, en utilisant le CD-ROM d'installation sur l'ordinateur où vous avez installé votre routeur et en cliquant sur l'icône de sécurité de la page menu.

4 Configuration du modem routeur sans fil

Les utilisateurs expérimentés peuvent souhaiter modifier la configuration de leur modem routeur sans fil. Ce chapitre explique comment accéder aux pages Web de configuration, présente la structure de ces pages Web et les décrit.

1. Ouvrez votre logiciel de navigation Internet. 2. Tapez http://192.168.2.1 dans le champ d'adresse.

http://192.168.2.1

Go

3. Cliquez sur Go.

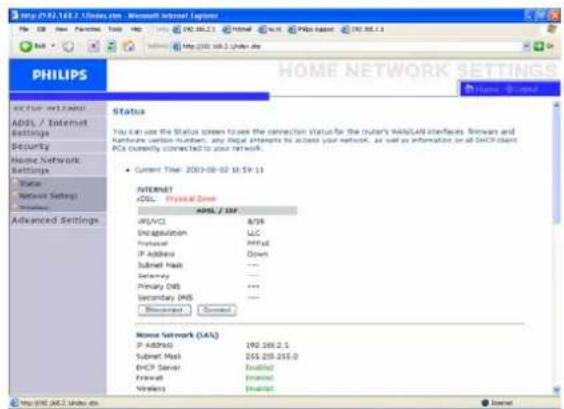

La page Web suivante s'affichera.

Note

La seule langue par défaut est l'anglais. Pour accéder à la page Web requise, cliquez sur l'onglet correspondant du côté gauche de la page.

4.2 Structure de menu des pages Web

Le tableau ci-dessous décrit l'arborescence des pages Web.

Il est vivement conseillé d'utiliser le programme d'installation simplifiée disponible sur le CD-Rom fourni au lieu des pages de l'ASSISTANT D'INSTALLATION.

ADSL / Internet Settings ADS	status

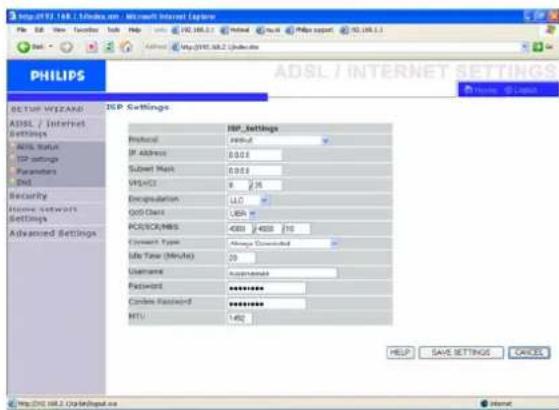

	ISP settings

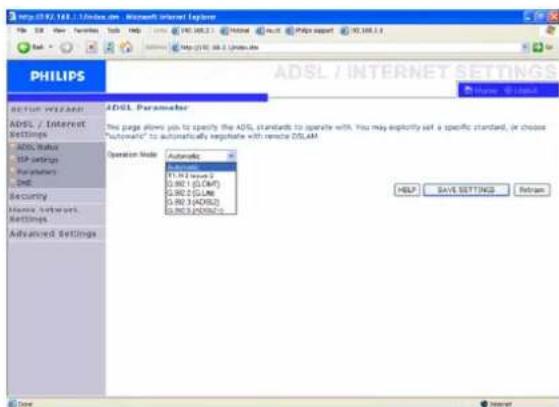

	Parameters
	DNS

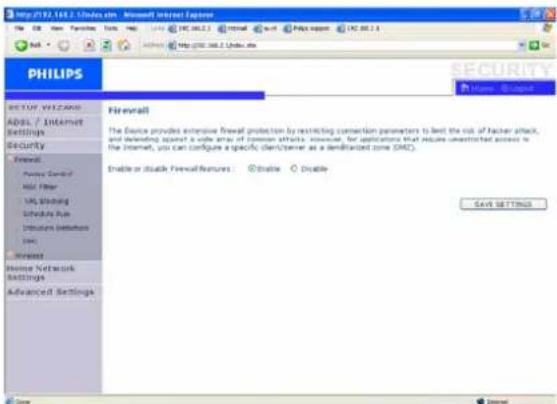

Security Firewall

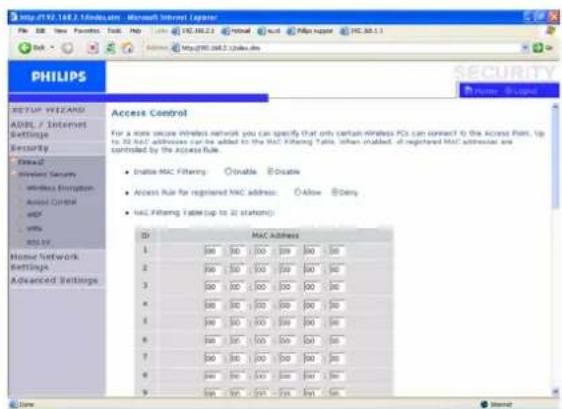

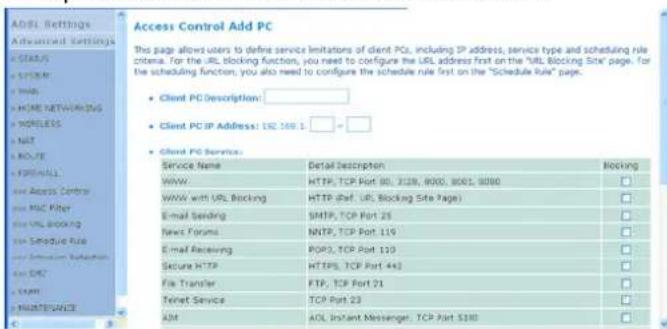

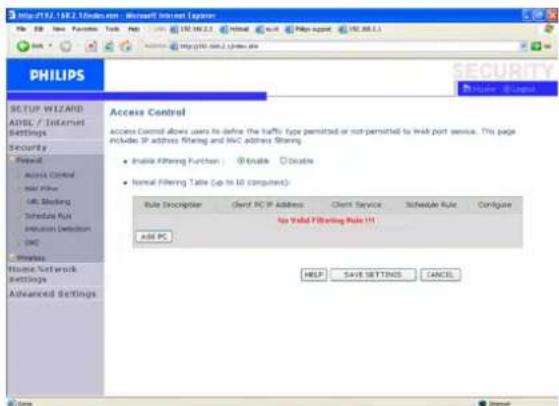

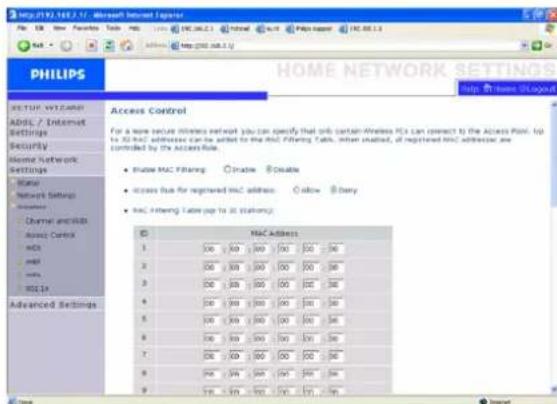

	Access Control
	MAC Filter
	URL blocking
	Schedule Rule
	Intrusion Detection
	DMZ

Cliquez sur « ADSL Status » qui se trouve du côté gauche de l'écran. Le menu principal est affiché à gauche et des informations descriptives apparaissent à droite.

4.3.2 Configuration FAI/ISP settings

Saisissez ici les paramètres de configuration FAI fournis par votre Fournisseur d'accès Internet.

4.3.3 Paramètres/Parameters

Cette page vous permet de désigner les normes de fonctionnement ADSL. Vous pouvez soit définir une norme spécifique, soit choisir « Automatic » pour négocier automatiquement avec le DSLAM.

4.3.4 DNS

Les serveurs de noms de domaine (DNS) sont utilisés pour mapper un nom de domaine (par exemple www.philips.com) avec l'adresse IP (par exemple 64.147.25.20). Généralement, l'adresse DNS est configurée automatiquement. Si ce n'est pas le cas, une ou plusieurs adresses DNS vous seront fournies par votre FAI.

4.4 Pages Web de sécurité

4.4.1 Pare-feu/Firewall

Le pare-feu de la base sans fil ADSL examine des paquets à la couche d'application, maintient les informations de session TCP et UDP, y compris les temporisations et le nombre de sessions actives, et fournit la possibilité de détecter et d'empêcher certains types d'attaques du réseau.

Les attaques du réseau qui empêchent l'accès à un appareil du réseau sont appelées les attaques de refus de service (DoS). Les attaques DoS visent les appareils et les réseaux connectés à Internet. Leur but n'est pas de voler des informations mais de désactiver un appareil ou un réseau de sorte que les utilisateurs n'aient plus accès aux ressources du réseau.

La fonction pare-feu de la base sans fil ADSL protège contre les attaques DoS suivantes : usurpation d'adresse IP, land attack, ping of death, IP de taille nulle, attaque par réflexion, bouclage de port UDP, snork attack, scannage nul TCP et inondation TCP SYN.

Le pare-feu n'affecte pas particulièrement la performance du système et nous vous conseillons donc de le laisser activé pour protéger votre réseau. Sélectionnez « Enable » et cliquez sur le bouton « SAVE SETTINGS » pour ouvrir les sous-menus pare-feu.

Contrôle d'accès/Access Control :

Le contrôle d'accès permet aux utilisateurs de définir le trafic sortant autorisé ou non autorisé par l'interface WAN. Par défaut, tout trafic sortant est autorisé.

Pour ajouter le PC à la table de filtrage :

1- Cliquez sur « Add PC » sur l'écran de contrôle d'accès

2- Définissez la configuration appropriée pour les services PC client 3- Cliquez sur OK puis cliquez sur SAVE SETTINGS pour sauvegarder votre configuration.

Filtre MAC / Filtre MAC :

La base sans fil ADSL peut également limiter l'accès au réseau en fonction de l'adresse MAC. La table de filtrage MAC permet à la base sans fil ADSL d'entrer jusqu'à 32 adresses MAC autorisées à accéder au port WAN.

1- Cliquez sur « Yes » pour activer ou sur « No » pour désactiver cette fonction. 2- Entrez l'adresse MAC dans le champ prévu à cet effet et cliquez sur « SAVE SETTINGS » pour confirmer.

Blocage d'URL / Blocage d'URL :

La base sans fil ADSL permet à l'utilisateur de bloquer l'accès à des sites Internet soit en entrant l'adresse URL, soit simplement un mot clé. Cette fonctionnalité peut être utilisée pour protéger les enfants en bloquant l'accès aux sites Internet violents ou pornographiques.

Règle de calendrier / Règle de planification :

Vous pouvez filtrer l'accès à Internet pour des clients locaux en fonction de règles. Chaque règle de contrôle d'accès peut être activée à un moment programmé. Définissez le calendrier sur cette page et appliquez la règle sur la page de Contrôle d'Accès.

Détection d'intrusion / Détection d'intrusion :

Fonctionnalité de détection d'intrusion

Filtrage de paquets avec état (SPI) et protection pare-feu anti-DoS (activée par défaut) : la fonctionnalité de détection d'intrusion de la base sans fil ADSL limite l'accès du trafic entrant au niveau du port WAN. Lorsque la fonctionnalité SPI est en marche, tous les paquets entrants seront bloqués sauf ceux marqués dans la section Stateful Packet Inspection (filtrage de paquets avec état).

Anomalie RIP (désactivée par défaut) : si un paquet de demande RIP n'est pas validé par le routeur, il restera dans la file d'attente d'entrée et ne sera pas validé. Les paquets accumulés pourraient remplir la file d'attente d'entrée, ce qui causerait de graves problèmes pour tous les protocoles. Désactiver cette fonctionnalité empêche les paquets de s'accumuler.

Interdire le ping depuis le WAN (désactivé par défaut) : empêche de router un ping sur le port WAN de la base sans fil ADSL vers le réseau.

Faites défiler pour lire plus d'informations.

Stateful Packet Inspection (filtrage de paquets avec état)

Le filtrage de paquets est désigné comme étant « avec état » car il examine les contenus du paquet pour déterminer l'état des communications ; en d'autres termes, il garantit que l'ordinateur de destination indiqué a préalablement demandé la communication en cours. C'est un moyen de s'assurer que toutes les communications sont initiées par l'ordinateur destinataire et qu'elles ont lieu uniquement avec des sources connues et de confiance correspondant à des interactions précédentes. En plus d'être plus rigoureux dans leur examen de paquets, les pare-feu de filtrage avec état condamnent également les ports jusqu'à ce que la connexion au port donné soit demandée.

Lorsque des types particuliers de trafic sont contrôlés, seul celui initié par le réseau local interne sera autorisé. Par exemple, si l'utilisateur contrôle uniquement le « Service FTP » dans la section SPI, tout trafic entrant sera bloqué sauf les connexions FTP initiées par le réseau local.

Le SPI vous permet de sélectionner différents types d'applications utilisant des numéros de port dynamiques. Si vous souhaitez utiliser le SPI pour bloquer des paquets, cliquez sur le bouton radio « Yes » dans le champ « Enable SPI and Anti-DoS firewall protection » puis contrôlez le type de filtrage dont vous avez besoin, comme la fragmentation de paquets, la connexion TCP, la session UDP, le service FTP, le service H.323 ou le service TFTP.

Lorsque des pirates informatiques tentent de pénétrer votre réseau, le routeur peut vous alerter par courrier électronique.

Si le serveur de messagerie requiert une authentification de votre identité avant d'envoyer des courriers électroniques, veillez à remplir les informations relatives au serveur POP3, au nom d'utilisateur et au mot de passe dans les champs correspondants. Sinon, laissez les trois champs vides.

Politique de connexion

Entrez les valeurs appropriées pour les sessions TCP/UDP, tel que cela est précisé dans le tableau suivant.

Note

Le pare-feu n'affecte pas particulièrement la performance du système et nous vous conseillons donc d'activer les fonctionnalités de prévention pour protéger votre réseau.

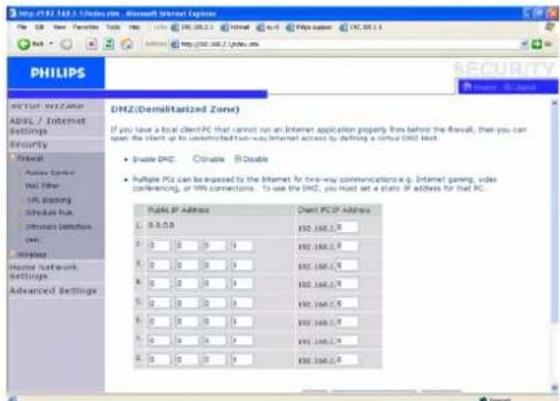

DMZ :

Si vous disposez d'un PC client qui ne peut pas exécuter correctement une application Internet lorsque le pare-feu est activé, vous pouvez ouvrir le client jusqu'à un accès Internet bidirectionnel sans limitation. Entrez l'adresse IP d'un hôte DMZ (zone démilitarisée) sur cet écran. Ajouter un client au DMZ peut exposer votre réseau local à différents risques pour la sécurité. Utilisez donc cette option comme dernier recours.

4.4.2 Sécurité sans fil Cryptage sans fil/Wireless Encryption :

Pour protéger votre réseau sans fil, activez la fonction de sécurité. La base sans fil ADSL est compatible avec le WEP (Wired Equivalent Privacy), le WPA (Wi-Fi Protected Access) et les mécanismes de sécurité 802.1x. Il est vivement recommandé d'utiliser la sécurité WPA.

Contrôle d'accès/Access Control :

Le contrôle d'accès permet aux utilisateurs de définir le trafic sortant autorisé ou non autorisé par l'interface WAN. Par défaut, tout trafic sortant est autorisé.

WEP :

Si vous utilisez le WEP pour protéger votre réseau sans fil, vous devez définir les mêmes paramètres pour la base sans fil ADSL ainsi que pour tous vos clients sans fil.

Vous pouvez soit générer automatiquement des clés de cryptage, soit entrer les clés manuellement. Pour générer la clé automatique avec phrase de passe, cochez la case « Passphrase » et entrez une chaîne de caractères. Sélectionnez la clé par défaut à partir du menu déroulant. Cliquez sur « SAVE SETTINGS ».

Note

La phrase de passe peut comprendre jusqu'à 32 caractères alphanumériques. Pour configurer manuellement la clé de cryptage, entrez cinq paires hexadécimales de chiffres pour chacune des clés 64 bits ou entrez 13 paires pour la clé 128 bits unique.

(Un chiffre hexadécimal est un chiffre allant de 0 à 9 ou une lettre allant de A à F).

Veuillez noter que le WEP protège les données transmises entre les nœuds sans fil, mais ne protège pas toutes les transmissions passant par votre réseau câblé ou par Internet.

WPA :

L'accès protégé Wi-Fi (WPA) combine le protocole TKIP (Temporal Key Integrity Protocol) et les mécanismes 802.1x. Il fournit un cryptage dynamique à clé et un service d'authentification 802.1x.

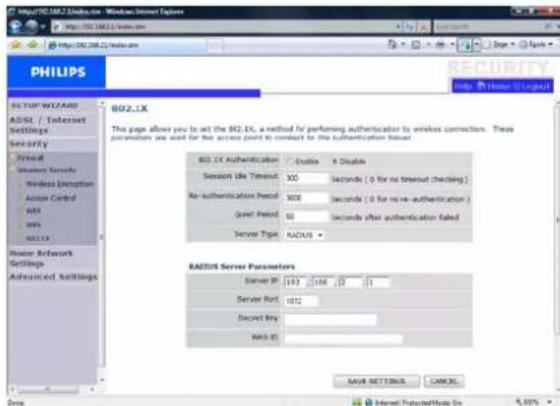

802.1x :

Si 802.1x est utilisé sur votre réseau, vous devez activer cette fonction pour la base sans fil ADSL. Ces paramètres sont utilisés pour connecter la base sans fil ADSL au serveur d'authentification.

4.5 Pages Web de configuration de réseau local

4.5.1 État/Status

La page d'état affiche l'état de connexion WAN/Réseau local, le progiciel et les numéros de version du matériel, les tentatives illégales d'accès à votre réseau ainsi que les informations relatives aux clients DHCP connectés à votre réseau. Le journal de sécurité peut être enregistré dans un fichier en cliquant sur « Save » et en choisissant un emplacement.

4.5.2 Configuration de réseau/Network settings

Utilisez le menu de gestion de Réseau Local pour configurer l'adresse IP du réseau local et pour activer le serveur DHCP pour l'attribution d'adresse client dynamique.

4.5.3 Sans fil/Wireless

La base sans fil ADSL fonctionne également en tant que point d'accès sans fil, permettant aux ordinateurs sans fil de communiquer les uns avec les autres.

Pour configurer cette fonction, vous devez activer la fonction sans fil, définir le canal radio, l'identificateur de domaine et les options de sécurité. Cochez « Enable » et cliquez sur « SAVE SETTINGS ».

Canal et SSID/Channel and SSID :

Vous devez spécifier un canal radio commun et un SSID (service set ID) devant être utilisés par la base sans fil ADSL et tous ses clients sans fil. Assurez-vous que vous configurez tous ses clients avec les mêmes valeurs.

Contrôle d'accès/Access Control :

Le contrôle d'accès permet aux utilisateurs de définir le trafic sortant autorisé ou non autorisé par l'interface WAN. Par défaut, tout trafic sortant est autorisé.

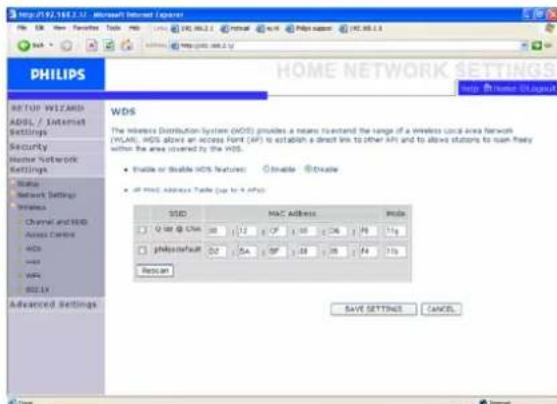

WDS :

Si la force du signal d'une base sans fil individuelle n'est pas suffisante en raison de l'étendue de la zone de couverture ou de l'atténuation due aux murs, la portée de la base sans fil peut être étendue à l'aide d'un WDS.

Toutes les stations de base dans un WDS doivent être configurées avec le même canal radio et le même type de cryptage (WEP/WPA) si cela est utilisé.

Note

La fonctionnalité WDS n'est pas totalement spécifiée dans les normes IEEE ou WiFi. Ainsi, il n'est pas possible de garantir que le WDS fonctionnera avec des produits d'autres fournisseurs.

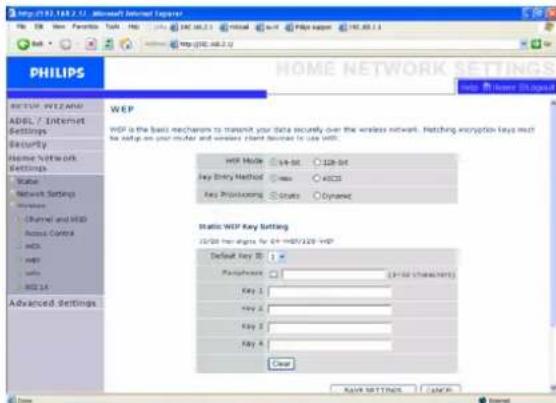

WEP :

Si vous utilisez le WEP pour protéger votre réseau sans fil, vous devez définir les mêmes paramètres pour la base sans fil ADSL et tous vos clients sans fil.

Vous pouvez soit générer automatiquement des clés de cryptage, soit entrer les clés manuellement. Pour générer la clé automatique avec phrase de passe, cochez la case « Passphrase » et entrez une chaîne de caractères. Sélectionnez la clé par défaut à partir du menu déroulant. Cliquez sur « SAVE SETTINGS ».

Note

La phrase de passe peut comprendre jusqu'à 32 caractères alphanumériques.

Pour configurer manuellement la clé de cryptage, entrez cinq paires hexadécimales de chiffres pour chacune des clés 64 bits ou entrez 13 paires pour la clé 128 bits unique.

(Un chiffre hexadécimal est un chiffre allant de 0 à 9 ou une lettre allant de A à F).

Veuillez noter que le WEP protège les données transmises entre les nœuds sans fil, mais ne protège pas toutes les transmissions passant par votre réseau câblé ou par Internet.

WPA :

L'accès protégé Wi-Fi (WPA) combine le protocole TKIP (Temporal Key Integrity Protocol) et les mécanismes 802.1x. Il fournit un cryptage dynamique de clé et un service d'authentification 802.1x.

802.1x :

Si 802.1x est utilisé sur votre réseau, vous devez activer cette fonction pour la base sans fil ADSL. Ces paramètres sont utilisés pour connecter la base sans fil ADSL au serveur d'authentification.

4.6 Pages Web de configuration avancée

4.6.1 NAT

La NAT (traduction d'adresse réseau) permet à plusieurs utilisateurs d'accéder à Internet en partageant une adresse IP publique.

Il permet le partage d'une ou plusieurs adresses IP publiques par de multiples utilisateurs internes. Ceci masque également le réseau interne pour une plus grande confidentialité et sécurité. Entrez l'adresse IP publique que vous souhaitez partager dans le champ d'IP globale. Entrez un ensemble d'IP internes qui partageront l'IP globale dans le champ « from ».

Serveur virtuel / Virtual Server :

Si vous configurez la base sans fil ADSL en tant que serveur virtuel, les utilisateurs à distance accédant aux services tels qu'Internet ou FTP sur le site local à partir des adresses IP publiques peuvent être automatiquement redirigés vers des serveurs locaux configurés avec des adresses IP privées. En d'autres termes, suivant le service demandé (nombre de ports TCP/UDP), la base sans fil ADSL redirige la demande de service externe vers le serveur approprié (situé au niveau d'une autre adresse IP interne).

Par exemple, si vous définissez le type/port public sur TCP/80 (http ou Internet) et l'IP privé/port sur 192.168.2.2/80, alors toutes les demandes http d'utilisateurs extérieurs seront transférées vers 192.168.2.2 sur le port 80. Ainsi, en entrant simplement l'adresse IP fournie par le FAI, les utilisateurs Internet peuvent accéder au service dont ils ont besoin à partir de l'adresse locale vers laquelle vous les redirigez.

Une liste de ports est entretenue sur le lien suivant : http://www.iana.org/assignments/port-numbers

Applications spéciales :

Certaines applications nécessitent des connexions multiples, comme pour les jeux en ligne, la vidéoconférence et la téléphonie en ligne.

Il est possible que ces applications ne fonctionnent pas lorsque la translation d'adresse réseau (NAT) est activée. Si vous devez exécuter des applications nécessitant des connexions multiples, utilisez ces pages pour désigner les ports publics supplémentaires devant être ouverts pour chaque application.

Table de mappage NAT :

Cette page présente les mappages d'adresses NAPT actuels (Network Address Port Translation).

4.6.2 Maintenance

Utilisez le menu de maintenance pour sauvegarder la configuration courante, restaurer une configuration préalablement sauvegardée, restaurer la configuration d'usine, mettre à jour le progiciel et réinitialiser la base sans fil ADSL.

Outils de configuration :

Sélectionnez une fonction et cliquez sur « Next >> »

La fonction « Backup » vous permet de sauvegarder la configuration de la base sans fil ADSL dans un fichier.

La fonction « Restore » peut être utilisée pour restaurer le fichier de configuration de secours sauvegardé.

En restaurant la configuration d'usine par défaut (Restore to Factory Defaults), vous réinitialisez la configuration d'origine de la base sans fil ADSL. Une confirmation de votre décision vous sera alors demandée.

Mise à jour du progiciel :

Utilisez l'écran de mise à jour du progiciel pour mettre à jour celui-ci ou l'interface utilisateur avec les versions les plus récentes. Téléchargez le fichier de mise à jour à partir de www.philips.com/support (modèle CGA5722) et sauvegardez-le sur votre disque dur. Cliquez ensuite sur « Browse... » pour rechercher le fichier téléchargé. Cliquez sur « BEGIN UPGRADE ». Contrôlez la section d'information de la page d'état pour vous assurer que le processus de mise à jour a bien fonctionné.

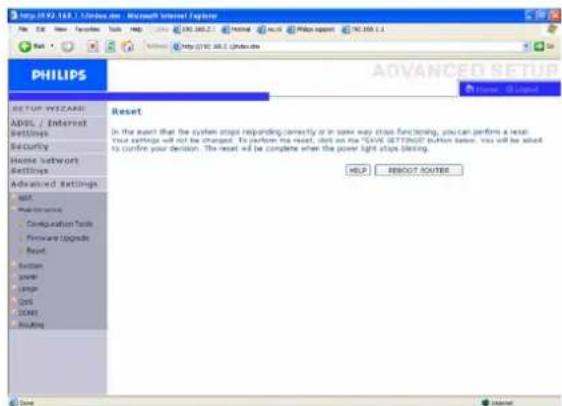

Réinitialisation/Reset :

Cliquez sur « REBOOT ROUTER » pour réinitialiser la base sans fil ADSL.

Si vous effectuez une réinitialisation à partir de cette page, la configuration ne reviendra pas à la configuration d'usine par défaut.

Note

Si vous utilisez le bouton de réinitialisation situé à l'arrière, la base sans fil ADSL exécutera une réinitialisation de l'alimentation. Appuyez sur le bouton plus de cinq secondes et la configuration d'usine par défaut sera restaurée.

4.6.3 Système/System

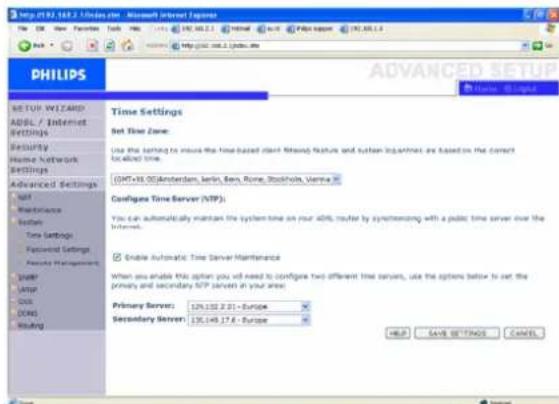

Réglage de l'heure/Time Settings :

Sélectionnez votre fuseau horaire local à partir de la liste déroulante. Cette information est utilisée pour les entrées de connexion et la filtration client.

Si vous souhaitez synchroniser automatiquement la base sans fil ADSL à un serveur horaire public, cochez la case « Enable Automatic Time Server Maintenance ». Sélectionnez les serveurs souhaités à partir du menu déroulant.

Configuration de mot de passe/Password Settings :

Utilisez cette page pour modifier le mot de passe permettant l'accès à l'interface de gestion de la base sans fil ADSL. Les mots de passe peuvent comprendre 3 à 12 caractères alphanumériques et sont sensibles à la casse.

Note

Si vous perdez votre mot de passe ou si vous ne pouvez pas accéder à l'interface utilisateur, appuyez sur le bouton bleu de réinitialisation à l'arrière ; maintenez-le appuyé pendant au moins cinq secondes pour restaurer la configuration d'usine par défaut. Par défaut, il n'y a pas de mot de passe pour se connecter à l'interface utilisateur.

Attention

Lorsque vous réinitialisez la base sans fil ADSL en utilisant le bouton de réinitialisation, tous les paramètres de configuration sont perdus, même votre configuration FAI (Fournisseur d'Accès à Internet).

Entrez le temps d'inactivité maximum (en minutes) pour définir une durée maximale pendant laquelle la session de connexion est maintenue pendant l'inactivité.

Si la connexion est inactive plus longtemps que le temps d'inactivité maximum, une déconnexion sera exécutée et vous devez vous connecter à nouveau pour accéder à l'interface de gestion (par défaut : 10 minutes).

Gestion à distance/Remote Management :

Par défaut, l'accès de gestion n'est disponible que pour les utilisateurs sur votre réseau local. Cependant, vous pouvez gérer la base ADSL sans fil à partir d'un hôte distant en entrant l'adresse IP de l'ordinateur à distance sur cet écran. Cochez la case « Enabled » et entrez l'adresse IP de l'hôte, puis cliquez sur « SAVE SETTINGS »

Note

Si vous cochez « Enabled » et spécifiez une adresse IP « 0.0.0.0 », n'importe quel hôte peut gérer la base sans fil ADSL.

Pour configurer la gestion à distance par le biais d'une adresse IP WAN, vous devez vous connecter en utilisant le port 8080. Entrez simplement l'adresse IP WAN suivie de :8080, par exemple : 212.120.68.20:8080.

4.6.4 Communauté SNMP/SNMP Community

Utilisez l'écran de configuration SNMP pour afficher et modifier les paramètres pour le Protocole de Gestion de Réseau Simple (SNMP).

Communauté SNMP/SNMP community :

Un ordinateur relié au réseau, appelé Network Management Station (NMS), peut être utilisé pour accéder à cette information. Les droits d'accès à l'agent sont contrôlés par les chaînes de communauté. Pour communiquer avec la base sans fil ADSL, le NMS doit d'abord soumettre une chaîne de communauté valable pour l'authentification.

Paramètres Descriptif
Communauté/ Community	Un nom de communauté autorisé pour l'accès de gestion
Accès/Access L'accès de gestion est limité à la lecture seule (lecture) ou à la lecture/éditure (éditure)
Validation/Valid Activer/désactiver l'entrée

Note

Jusqu'à cinq noms de communauté peuvent être saisis.

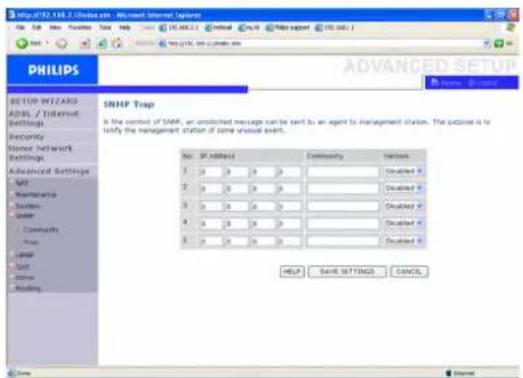

Trap SNMP/SNMP Trap :

Spécifiez l'adresse IP du NMS pour que les événements importants détectés par l'agent soient signalés. Lorsqu'une condition de trap apparaît, l'agent SNMP envoie un message de trap SNMP à tout NMS spécifique comme destinataire de trap.

4.7 UPNP

Avec l'Universal Plug and Play, un appareil peut automatiquement contacter un réseau, obtenir une adresse IP, communiquer ses capacités et prendre connaissance de la présence et des capacités d'autres appareils. Les appareils peuvent alors communiquer directement entre eux. Ceci permet en outre la mise en réseau point à point.

4.8 QoS

La page de configuration QoS permet à l'utilisateur de configurer l'allocation de bande passante pour chaque type de transfert. La configuration QoS est décrite ci-dessous :

« Name » : affiche le nom de la méthode de transfert, c'est-à-dire : « Best Effort », « Assured Forwarding » ou « Expedited Forwarding ». « Description » : décrit brièvement la méthode de transfert utilisée. « Priority » : « Best Effort » aura la priorité la plus faible étant donné qu'il s'agit d'une connectivité de base sans garantie. « Expedited Forwarding » aura la plus haute priorité. Elle fournit un délai court, une gigue faible et peu de perte de livraisons de paquets. « Bandwidth Allocation » : vous désignez la largeur de bande minimale pour chaque méthode de transfert.

Le mappage de trafic vous permet de décrire jusqu'à 16 règles pour classer le trafic en groupes de transfert. Vous devez spécifier le type de trafic, la méthode de transfert et la connexion virtuelle (CV) sortante vers laquelle ce trafic sera routé.

Statistiques de trafic / Traffic Statistics :

L'écran de statistiques de trafic affiche les statistiques de trafic sortant pour toutes les méthodes de transfert sur une période de 12 heures.

4.9 DDNS

Configuration DDNS (DNS dynamique)

Le texte DDNS « Domain Name » est une série de chaînes alphanumériques séparées par des points qui est rattachée à l'adresse d'une connexion réseau et identifie le contrôle de l'adresse.

Le DNS dynamique met à la disposition des utilisateurs sur Internet une méthode pour relier leur nom de domaine à un ordinateur ou un serveur. Le DDNS permet à votre nom de domaine de suivre votre adresse IP automatiquement avec vos registres DNS qui sont modifiés lorsque votre adresse IP change.

La section de configuration du serveur ouvre automatiquement les options de port TCP contrôlées dans la section de Serveur Virtuel. Saisissez simplement l'adresse IP de votre serveur, telle qu'un serveur Web, et cliquez ensuite sur l'option de port HTTP Port 80 de façon à ce que les utilisateurs puissent accéder à votre serveur Web à partir de leur connexion Internet.

La fonctionnalité DNS fonctionne grâce à un fournisseur d'accès DDNS. Avec une connexion DDNS, vous pouvez héberger votre propre site Internet, serveur de messagerie, site FTP et autres sur votre propre site, même si vous disposez d'une adresse IP dynamique (par défaut : désactivée).

Ces pages définissent les paramètres liés au routage, y compris les routes statiques et le RIP (protocole d'information de routage).

Route statique/Static route :

1- Cliquez sur « Add » pour ajouter une nouvelle route statique à la liste. 2- Cliquez sur « SAVE SETTINGS » pour sauvegarder la configuration.

Paramètres RIP/RIP parameters :

Le RIP envoie des messages de mise à jour de routage à des intervalles réguliers et lorsque la topologie du réseau change. Lorsqu'un routeur reçoit une mise à jour de routage contenant des modifications d'une entrée, il met à jour sa table de routage pour prendre en compte la nouvelle route. Les routeurs RIP conservent uniquement la meilleure route vers une destination.

Après avoir mis à jour sa table de routage, le routeur commence immédiatement à transmettre les mises à jour de routage pour informer les autres routeurs du réseau de la modification.

Table de routage/Routing table :

Assurez-vous que vous disposez d'un abonnement ADSL fonctionnel et que la base sans fil ADSL est connectée à votre ligne de téléphone ADSL. Vous pouvez vérifier que le câble est connecté correctement en observant la LED ADSL sur la partie supérieure de la base sans fil ADSL. La LED ADSL doit être allumée en continu après environ 1 minute.

Configuration sans fil/Wireless settings :

À l'étape 2, vous pouvez modifier la configuration sans fil de la base sans fil ADSL. Pour une installation simple, il est conseillé de conserver la configuration par défaut. Si vous souhaitez modifier un paramètre de configuration sans fil par la suite, vous pouvez le faire à partir du menu dans la base sans fil ADSL.

À l'étape 3, vous devez entrer les paramètres de configuration applicables à votre abonnement auprès du Fournisseur d'Accès à Internet (FAI) ADSL. Pour simplifier l'installation, vous pouvez sélectionner votre FAI à partir d'une liste de FAI ADSL prédéfinis par pays.

Si vous ne trouvez pas votre FAI dans la liste, vous pouvez entrer la configuration manuellement.

3. Paramètres ADSL

Pour ce faire, sélectionnez « Country » « others » et sélectionnez dans la liste « Internet Service Provider » le protocole ADSL que votre FAI utilise (cela devrait être indiqué dans la documentation fournie par votre FAI).

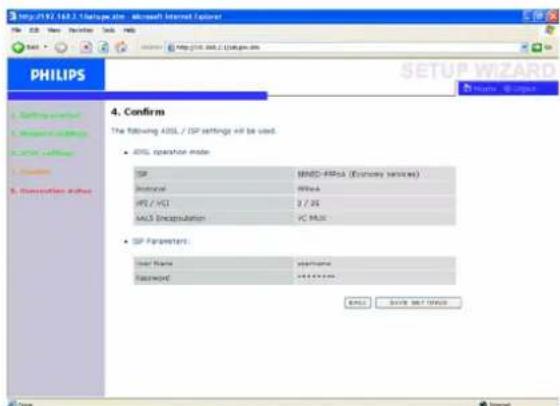

Confirmation/Confirm :

À l'étape 4, la configuration ADSL que vous avez entrée s'affiche et elle sera utilisée pour configurer la base sans fil ADSL. Veuillez vérifier que la configuration est conforme aux informations que vous avez reçues avec votre abonnement FAI ADSL. Si vous souhaitez effectuer des modifications, cliquez sur le bouton « Back » pour retourner à l'étape 3.

Une fois que vous avez cliqué sur « SAVE SETTINGS », le message « Your data is being saved » apparaîtra.

5 Données techniques

Ports

Quatre ports RJ-45 10/100Mbps - Un RJ-11 ADSL

Caractéristiques ADSL

• Compatible avec la modulation de ligne DMT
• Compatible avec Annex A Full-Rate ADSL : jusqu'à 8 Mbps en débit descendant, jusqu'à 1 Mbps en débit montant (G.992.1 & TI.143, Édition 2)
• Compatible G.Lite ADSL : jusqu'à 1,5 Mbps en débit descendant, jusqu'à 512 Kbps en débit montant. Assistance Dying GASP

Caractéristiques ATM

• Encapsulation RFC1483 (IP, pontage et routage encapsulé)
• PPP par ATM (multiplexage LLC et VC) (RFC2364)
• IP classique (RFC1577)
• Contrôle de la bande passante utilisé (UBR, CBR) Support d'OAM F4/F5
• PPP par Client Ethernet

Caractéristiques de gestion

• Mise à jour du logiciel par téléchargement sur Internet
• Gestion des informations de configuration par Internet
• Indicateurs d'alimentation
• Enregistrement chronologique des événements et de l'historique
• Ping de réseau

Caractéristiques de sécurité

• Accès à la configuration protégé par un mot de passe
• Identification des utilisateurs (PAP/CHAP) avec PPP

Caractéristiques réseau local

• IEEE 802.1d (pontage transparent autodidacte)
• Serveur DHCP
• Proxy DNS
• Routage statique, RIPv1 et RIP

Caractéristiques radio

• Bande de fréquence du module RF sans fil
• Radio 802.11g : 2,4 GHz ; Radio 802.11b : 2,4 GHz

Europe - ETSI

2412~2472 MHz (Can. 1~Can. 13)

Type de modulation

OFDM, CCK

Canaux d'exploitation conformes à IEEE 802.11b :

• 13 canaux (ETSI)

Canaux d'exploitation conformes à IEEE 802.11g :

13 canaux (Europe)

Débit de modulation, puissance de sortie RF - Puissance de sortie (dBm)

• 802.11b - 1 Mbps (16 dBm)
• 802.11b - 2 Mbps (16 dBm)
• 802.11b - 5,5 Mbps (16 dBm)
• 802.11b - 11 Mbps (16 dBm)

Débit de modulation - Puissance de sortie (dBm)

• 802.11g - 6Mbps (15dBm)
• 802.11g - 9Mbps (15dBm)
• 802.11g - 12Mbps (15dBm)
• 802.11g - 18Mbps (15dBm)
• 802.11g - 24Mbps (15dBm)
• 802.11g - 36Mbps (15dBm)
• 802.11g - 48Mbps (15dBm)
• 802.11g - 54Mbps (15dBm)

Débit de modulation de sensibilité - Récepteur

2.412~2.484 GHz Sensibilité (dBm)

• 802.11b - 1Mbps (90dBm)
• 802.11b - 2Mbps (88dBm)
• 802.11b - 5.5Mbps (85dBm)
• 802.11b - 11Mbps (84dBm)

Rapidité de modulation : sensibilité typique de récepteur (dBm)

• 802.11g - 6Mbps (88dBm)
• 802.11g - 9Mbps (87dBm)
• 802.11g - 12Mbps (84dBm)
• 802.11g - 18Mbps (82dBm)
• 802.11g - 24Mbps (79dBm)
• 802.11g - 36Mbps (75dBm)
• 802.11g - 48Mbps (68dBm)
• 802.11g - 54Mbps (68dBm)

Environnement

Conformé aux normes suivantes :

Température : IEC 68-2-14

• 0 à 50 degrés C° (fonctionnement standard) -40 à 70 degrés C° (hors fonctionnement)

Humidité

• 10% à 90% (sans condensation)

Vibration

IEC 68-2-36, IEC 68-2-6

Choc

IEC 68-2-29

Chute

IEC 68-2-32

Puissance à l'entrée

12V 1A

Normes IEEE

• IEEE 802.3, 802.3u, 802.11g, 802.1d, ITU G.dmt, ITU G.handshake, ITU T.413 issue 2 - ADSL full rate

Compatibilité aux normes de conformité électromagnétique

CE, ETSI, R&TTE, ETS 300 328, ETS 300 826

Sécurité

EN 60950

Normes Internet

• RFC 826 ARP, RFC 791 IP
• RFC 792 ICMP
• RFC 768 UDP
• RFC 793 TCP
• RFC 783 TFTP
• RFC 1483 Encapsulation AAL5
• RFC 1661 PPP
• RFC 1866 HTML
• RFC 2068 HTTP
• RFC 2364 PPP sur ATM

Dans ce chapitre, vous trouverez les questions fréquemment posées au sujet de votre modem routeur ADSL sans fil ainsi que les réponses à ces questions.

Installation

Je ne peux pas me connecter en utilisant le logiciel de navigation Internet.

• Vérifiez que vous disposez d'une connexion de réseau fonctionnelle sur votre base sans fil ADSL.
• Vérifiez tous les paramètres de configuration de votre Fournisseur d'Accès Internet.

Vérifiez les signaux

J'ai oublié (ou perdu) mon mot de passe. Comment puis-je réinitialiser ma base sans fil ADSL (configuration d'usine par défaut) ?

Assurez-vous que votre base sans fil ADSL est allumée. - Appuyez sur le bouton de réinitialisation à l'aide d'un stylo dans le renfoncement du panneau arrière en le maintenant appuyé au moins cinq secondes. - Relâchez le bouton de réinitialisation ; la base sans fil ADSL redémarre.

Attention

Lorsque vous réinitialisez la base sans fil ADSL en utilisant le bouton de réinitialisation, tous les paramètres de configuration sont perdus, même votre configuration FAI (Fournisseur d'Accès à Internet).

Un PC sans fil ne peut pas être relié à ma base sans fil ADSL.

Assurez-vous que la fonction WiFi de votre base sans fil est activée. - Assurez-vous que le PC sans fil dispose de la même configuration SSID que votre base sans fil ADSL. Référez-vous à la page Web « Canal et SSID/Channel and SSID » - Vous devez disposer de la même configuration de sécurité sur tout PC sans fil que sur votre base sans fil ADSL. Référez-vous à « Pages Web de sécurité »

Comportement du produit

Le voyant reste éteint.

Assurez-vous que l'alimentation électrique est branchée dans une prise murale. Assurez-vous que la fiche coaxiale du bloc d'alimentation électrique est branchée à votre base sans fil ADSL. - Assurez-vous que l'interrupteur de l'alimentation de votre base sans fil est allumé. - Cependant, si l'alimentation de votre base sans fil ADSL est éteinte après avoir fonctionné un certain temps, vérifiez qu'il n'y a pas de perte de puissance ou de surcharge (si votre prise murale dispose d'un interrupteur, est-il allumé ?). - Si vous ne parvenez toujours pas à identifier le problème, il se peut que votre alimentation électrique externe soit défectueuse. Dans ce cas, veuillez contacter l'Assistance technique pour obtenir de l'aide.

Le signal est éteint.

Assurez-vous que le câble de téléphone (RJ11) est branché au port ADSL de votre base sans fil ADSL et à votre prise murale téléphonique ou au contrôle fourni. - Assurez-vous que la ligne terrestre fonctionne correctement. Vous pouvez connecter un autre téléphone à la place de votre produit actuel. Si vous n'avez pas de tonalité, le problème vient de votre ligne téléphonique.

Le signal @st toujours éteint.

• Faites-vous confirmer par votre Fournisseur d'Accès Internet que votre accès à Internet est actif.
• Faites-vous confirmer votre configuration Internet par votre Fournisseur d'Accès Internet.

Les signaux ne sont pas émis. Impossible de contrôler la base sans fil ADSL à partir du réseau local relié.

• Si vous utilisez une connexion Ethernet, vérifiez que votre TCP/IP est installé et configuré correctement sur votre PC.
• Assurez-vous que le câble Ethernet (RJ45) est bien connecté à votre base sans fil ADSL.
• Assurez-vous que vous utilisez le bon type de câble pour votre équipement Ethernet.
• Vérifiez que l'adresse IP est configurée correctement. Pour la plupart des applications, vous devez utiliser la fonction DHCP de la base sans fil ADSL pour attribuer dynamiquement l'adresse IP aux hôtes du réseau local relié. Cependant, si vous configurez manuellement l'adresse IP sur le réseau local, vérifiez que la même adresse de réseau et le même masque de sous-réseau sont utilisés pour la base sans fil ADSL et pour tout appareil relié au réseau local.

Le réseau sans fil est souvent interrompu.

• Placez votre PC sans fil plus près de la base sans fil ADSL pour obtenir un meilleur signal. Si le signal est toujours faible, vous pouvez changer l'angle de l'antenne. Il est possible qu'il y ait une interférence causée par des fours à micro-ondes, un lien de télévision sans fil ou des téléphones sans fil. Adaptez l'emplacement des sources d'interférence ou de la base sans fil ADSL.
• Vous pouvez modifier les canaux sans fil de la base sans fil ADSL. Référez-vous à la page Web « Canal et SSID/Channel and SSID »
