Type de produit	Alimentation pour PC
Marque	Be Quiet!
Modèle	Efficient Power F1 500W
Puissance nominale	500W
Certification d'efficacité	80PLUS Gold
Certification de sécurité	TÜV (EN60950)
Tension d'entrée	100-240V~ (universelle)
Connecteur principal	24 broches
Connecteur CPU	4/8 broches
Connecteur PCIe	Oui (nombre selon configuration)
Compatibilité	ATX12V 2.3, ATX 2.2, BTX 1.0a, support état C6
Protections intégrées	OCP, UVP, SCP, OPP, OTP, OVP
Garantie constructeur	2 ans (sur justificatif d'achat)
Accessoires inclus	Câble d'alimentation, manuel, attaches-câbles, vis de fixation
Nettoyage	Chiffon sec, débrancher avant nettoyage
Refroidissement	Ventilateur intégré
Utilisation	Intérieur uniquement
Stabilité des tensions	Excellente grâce à des composants de haute qualité
Support technique	0800 469 209 (lun-ven 9h-17h30) ou [e-mail]

FOIRE AUX QUESTIONS - Efficient Power F1 500W Be Quiet!

Comment installer le bloc d'alimentation Be Quiet! Efficient Power F1 500W ?

Avant toute installation, lisez les avertissements de sécurité. Débranchez le PC, retirez l'ancienne alimentation en déconnectant tous les câbles. Placez la nouvelle alimentation dans le boîtier et fixez-la avec les vis fournies. Branchez le connecteur 24 broches sur la carte mère, le connecteur 4/8 broches pour le processeur, et le connecteur PCIe pour la carte graphique si nécessaire. Consultez le manuel pour plus de détails.

Quelles sont les consignes de sécurité à respecter ?

Ne jamais ouvrir le bloc d'alimentation (risque de choc électrique). Utilisez uniquement à l'intérieur. Ne branchez pas avec les mains mouillées. N'insérez pas d'objets dans le ventilateur. En cas de fumée ou de dommage, débranchez immédiatement. Seul du personnel qualifié peut ouvrir l'appareil, sous peine d'annulation de la garantie.

Quelle est la garantie du Be Quiet! Efficient Power F1 500W ?

La garantie constructeur est de 2 ans à compter de la date d'achat initial auprès d'un distributeur agréé. Pour faire valoir la garantie, présentez votre justificatif d'achat. L'ouverture par du personnel non habilité annule la garantie.

Comment nettoyer le bloc d'alimentation ?

Débranchez entièrement le bloc d'alimentation du secteur. Nettoyez uniquement l'extérieur avec un chiffon sec. N'utilisez pas de chiffon humide ni de détergent.

Quels connecteurs sont inclus avec l'alimentation ?

Le bloc est livré avec un câble d'alimentation secteur, des attaches-câbles, des vis de montage et le manuel d'utilisation. Les connecteurs principaux sont : un 24 broches pour la carte mère, un 4/8 broches pour le CPU, et un ou plusieurs PCIe pour la carte graphique (selon les besoins).

Mon alimentation est-elle compatible avec ma carte mère ?

L'Efficient Power F1 500W est compatible avec les spécifications ATX12V 2.3, ATX 2.2 et BTX 1.0a. Elle supporte les états de sommeil C6 des processeurs modernes. Vérifiez que votre carte mère dispose des connecteurs requis (24 broches pour la carte, 4/8 broches pour le CPU).

Quelles protections de sécurité possède ce bloc d'alimentation ?

Il intègre plusieurs protections : OCP (surintensité), UVP (sous-tension), SCP (court-circuit), OPP (surcharge), OTP (surtempérature) et OVP (surtension). En cas de dépassement, le bloc s'éteint automatiquement.

Quel est le rendement énergétique de cette alimentation ?

Elle est certifiée 80PLUS Gold, garantissant une efficacité élevée (jusqu'à 87-90% selon la charge), ce qui réduit la consommation électrique et la chaleur dissipée.

Que faire si l'alimentation ne s'allume pas après installation ?

Vérifiez d'abord que le câble secteur est bien branché et que l'interrupteur arrière est sur « I ». Assurez-vous que le connecteur de l'interrupteur marche/arrêt du boîtier est correctement branché sur la carte mère. Si le problème persiste, débranchez tous les périphériques non essentiels et réessayez. Attendez 5 minutes après un déclenchement de protection. Contactez le service après-vente si nécessaire.

Où trouver de l'aide en cas de problème ?

Vous pouvez contacter le support Be Quiet! par téléphone au 0800 469 209 (lundi au vendredi, 9h-17h30) ou par e-mail à [e-mail]. Consultez aussi le site www.be-quiet.fr pour les conditions de garantie et les FAQ.

MODE D'EMPLOI Efficient Power F1 500W Be Quiet!

1. Introduction....16
2. Avertissements et consignes de securite....16
3. Compatibilite....17
4. Avantages et particularites de votre nouveau bloc d'alimentation .... 17
5. Installation de votre nouveau bloc d'alimentation....18
6. Depistage des pannes....19
7. Accessoires....20
8. Consignes pour la gestion des dechets....20
9. Garantie constructeur....20
10. Indications legales, Copyright 21

POLSKI

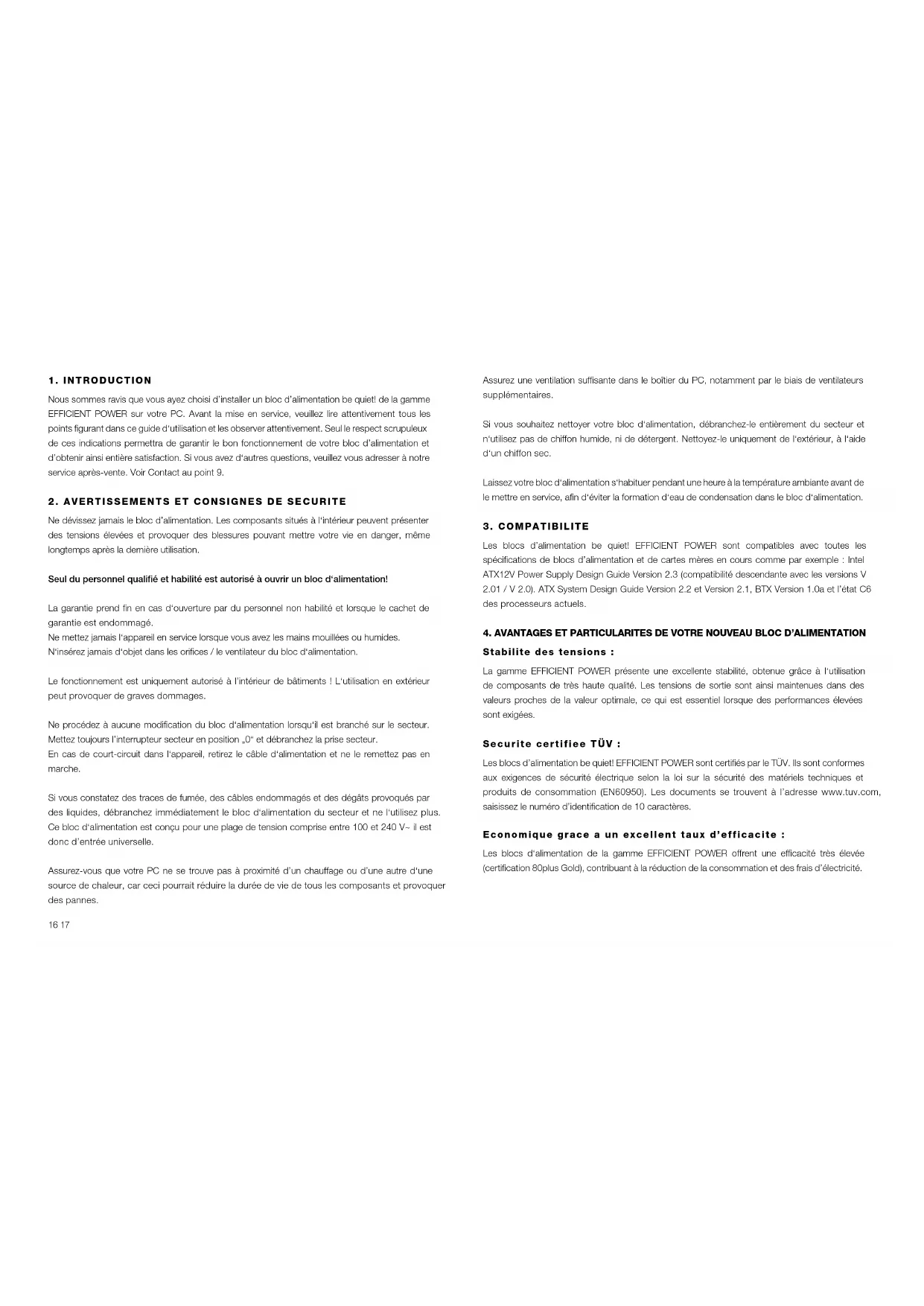

Nous sommes ravis que vous ayez choisi d'installer un bloc d'alimentation be quiet! de la gamme EFFICIENT POWER sur votre PC. Avant la mise en service, veuillez lire attentivement tous les points figurant dans ce guide d'utilisation et les observer attentivement. Soul le respect scrupuleux de ces indications permettra de garantir le bon fonctionnement de votre bloc d'alimentation et d'obtenir ainsi entière satisfaction. Si vous avez d'autres questions, veuillez vous adresser à notre service après-vento. Voir Contact au point 9.

2. AVERTISSEMENTS ET CONSIGNES DE SECURITE

Ne dévissez jamais le bloc d'alimentation. Les composants situés à l'intérieur peuvent présenter des tensions élevées et provoquer des blessures pouvant mettre votre vie en danger, même longtemps après la dernière utilisation.

Seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation!

La garantie prend fin en cas d'ouverture par du personnel non habilité et lorsque le cachet de garantie est endommagé.

Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.

N'insérez jamais d'objet dans les orifices / le ventilateur du bloc d'alimentation.

Le fonctionnement est uniquement autorisé à l'intérieur de bâtiments ! L'utilisation en extérieur peut provoquer de graves dommages.

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. Mettez toujours l'interrupteur secteur en position „0“ et débranchez la prise secteur.

En cas de court-circuit dans l'appareil, retirez le câble d'alimentation et ne le remettez pas en marche.

Si vous constatez des traces de fumée, des câbles endommagés et des dégâts provoqués par des liquides, débranchez imméciatement le bloc d'alimentation du secteur et ne l'utilisez plus. Ce bloc d'alimentation est conçu pour une plage de tension comprise entre 100 et 240 V\~ il est donc d'entrée universelle.

Assurez-vous que votre PC ne se trouve pas à proximité d'un chauffage ou d'une autre d'une source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Assurez une ventilation suffisante dans le boîtier du PC, notamment par le biais de ventilateurs supplémentaires.

Si vous souhaitez nettoyer votre bloc d'alimentation, débranchez-le entièrement du secteur et n'utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l'extérieur, à l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heure à la température ambiante avant de le mettre en service, afin d'éviter la formation d'eau de condensation dans le bloc d'alimentation.

3. COMPATIBILITE

Les blocs d'alimentation be quiet! EFFICIENT POWER sont compatibles avec toutes les spécifications de blocs d'alimentation et de cartes mères en cours comme par exemple : Intel ATX12V Power Supply Design Guide Version 2.3 (compatibilité descendante avec les versions V 2.01 / V 2.0). ATX System Design Guide Version 2.2 et Version 2.1, BTX Version 1.0a et l'état C6 des processeurs actuels.

4. AVANTAGES ET PARTICULARITES DE VOTRE NOUVEAU BLOC D'ALIMENTATION Stabilite des tensions :

La gamme EFFICIENT POWER présente une excellente stabilité, obtenue grâce à l'utilisation de composants de très haute qualité. Les tensions de sortie sont ainsi maintenues dans des valeurs proches de la valeur optimale, ce qui est essentiel lorsque des performances élevées sont exigées.

Securite certifiee TÜV :

Les blocs d'alimentation be quiet! EFFICIENT POWER sont certifiés par le TÜV. Ils sont conformes aux exigences de sécurité électrique selon la loi sur la sécurité des matériels techniques et produits de consommation (EN60950). Les documents se trouvent à l'adresse www.tuv.com, saisissez le numéro d'identification de 10 caractères.

Economique grace a un excellent taux d'efficacite :

Les blocs d'alimentation de la gamme EFFICIENT POWER offrent une efficacité très élevée (certification 80plus Gold), contribuant à la réduction de la consommation et des frais d'électricité.

Fonctions de securite :

Les blocs d'alimentation be quiet! EFFICIENT POWER présentent un niveau de protection élevé grâce à de nombreuses fonctions de sécurité. Le bloc d'alimentation s'éteint automatiquement dès que les valeurs, limites inférieures ou supérieures, sont dépassées : OCP (protection contre les surintensites), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits), OPP (protection contre les surcharges), OTP (protection contre les temperatures trop elevees), OVP (protection contre le survoltage). Si la température du bloc d'alimentation en fonctionnement est trop élevée, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veillez à ce que le refroidissement de votre PC soit suffisant.

5. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Lisez le point „Avertissements / consignes de sécurité " avant de procéder à l'installation. Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit, car elles présentent le filetage requis.

Démontez tout d'abord votre ancien bloc d'alimentation. Pour ce faire, veuillez procéder ainsi :

1. Débranchez votre PC de toutes les sources de courant et déconnectez avec prudence tous les câblesreliés au PC.
2. Ouvrez le boîtier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Débranchez tous les connecteurs de la carte mère, ainsi que de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, veillez particulièrement à ce qu'aucun câble ne soit emmêlé aux composants et les endommage.

Installation de votre nouveau bloc d'alimentation be quiet! EFFICIENT POWER :

1. Disposez à présent le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et vissez-le solidement à la face amière, à l'aide des quatre vis fournies. N'appliquez pas de force exossivo.
2. Branchez le connecteur 24 broches dans la fiche femelle prévue à cet effet sur la carte mère.
3. Branchez à présent le connecteur 4/8 broches, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur va désormais alimenter votre processeur en courant.
4. Si besoin, brancher le connecteur PCIe à votre carte graphique

6. DEPISTAGE DES PANNES

Attention :

Sur les systèmes ATX, le bloc d'alimentation reçoit un signal de la carte mère connectée sans loquel il ne peut être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si la fiche de l'interrupteur d'alimentation (l'interrupteur de mise en marche se trouve généralement sur la face avant) est correctement connectée à la carte mère. Si c'est le cas, veuillez alors contrôler l'interrupteur d'alimentation (marche/arêt) car il peut être défectueux. Vous pouvez ici utiliser l'interrupteur de réinitialisation à la place de l'interrupteur d'alimentation afin d'exclure ces risques de défauts.

Attention!

Les travaux sur les sources de courant peuvent provoquer des blessures pouvant mettre voire vie en danger. Lisez donc attentivement le point 2 – « Avertissements et consignes de sécurité ». Les réparations doivent uniquement être effectuées par du personnel qualifié et habilité !

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier les éventuelles sources d'erreur suivantes :

1. Vérifiez si le câble d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
2. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez-les, le cas échéant, par exemple en cas de polarité émonée.
3. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, consultez le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position „” et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
4. Vérifiez que votre système ne présente pas d'éventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-lo sous tension. Répétoz cette procédure et rebranchez l'un des appareils après chaque redémarrage, jusqu'à ce que vous avez trouvé d'où vient la panne apparente. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les surcharges.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement, afin d'avoir écarté les problèmes mentionnés. Si les problèmes persistent, veuillez vous mettre immédiatement en relation avec notre service après-vente.

Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avère exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de vérification peut être exigé pour les frais engendrés.

7. ACCESSOIRES

Sont également fournis : câble avec terre, instructions d'utilisation, attache-câbles, vis destinées à la fixation du bloc d'alimentation.

8. CONSIGNES POUR LA GESTION DES DECHETS

Les appareils électroniques usagés ne peuvent plus, selon les directives européennes*, être jetés avec les déchets ménagers. Ils doivent être triés. En France, il vous est interdit, au vue de la législation**, de jeter un appareil usagé avec vos ordures ménagères non friées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre vos appareils gratuitement. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les appareils usagés chez les particuliers.

* Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les appareils électriques et électroniques usagés. ** Décret n°2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements.

9. GARANTIE CONSTRUCTEUR

2 ans de garantie constructeur pour le consommateur final, à compter de la date du justificatif d'achat (dans le cadre d'un achat initial auprès d'un distributeur Listan autorisé).

Pour faire valoir la garantie, vous devez impérativement nous présenter votre justificatif d'achat. Veuillez donc le conserver avec soin. Si vous avez besoin d'assistance, veuillez vous adresser à notre assistance téléphonique gratuite à ce numéro :

Tél : [phone] Du lundi au vendredi de 9h00 à 17h30

E-mail du sav: [e-mail] www.be-quiet.fr

Listan France. 65 avenue Georges Politzer. 78190 Trappes

Nos conditions générales de garantie sont applicables. Vous pouvez les consulter sur Internet à l'adresse http://www.bo-quiet.not/service/fr/warranty. En cas d'assistance, les éléments suivants sont nécessaires pour l'opération ; ils figurent sur la plaque d'identification du bloc d'alimentation :

Description du modèle Référence Numéro de série

BQT F1-350W BN185 S/N (numéro voir plaque d'identification)

BQT F1-400W BN186 S/N (numéro voir plaque d'identification)

BQT F1-500W BN187 S/N (numéro voir plaque d'identification)

BQT F1-600W BN188 S/N (numéro voir plaque d'identification)

10. INDICATIONS LEGALES, COPYRIGHT

Copyright © Listan GmbH & Co. KG 2011. Tous droits réservés.

Veuillez observer les consignes suivantes :

1. Le contenu de tout ou partie de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré de quelque manière que ce soit sans l'autorisation préalable écrite de Listan.
2. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
3. Listant procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et arréliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.
4. Listan n'est en aucun cas responsable de la perte de données et de revenus, ni de tout dommage particulier, accessoire, direct ou indirect, quel qu'il soit, et quelle que soit son origine.
5. La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite pour l'exactitude et l'intégralité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif défini, sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de retirer la documentation.
