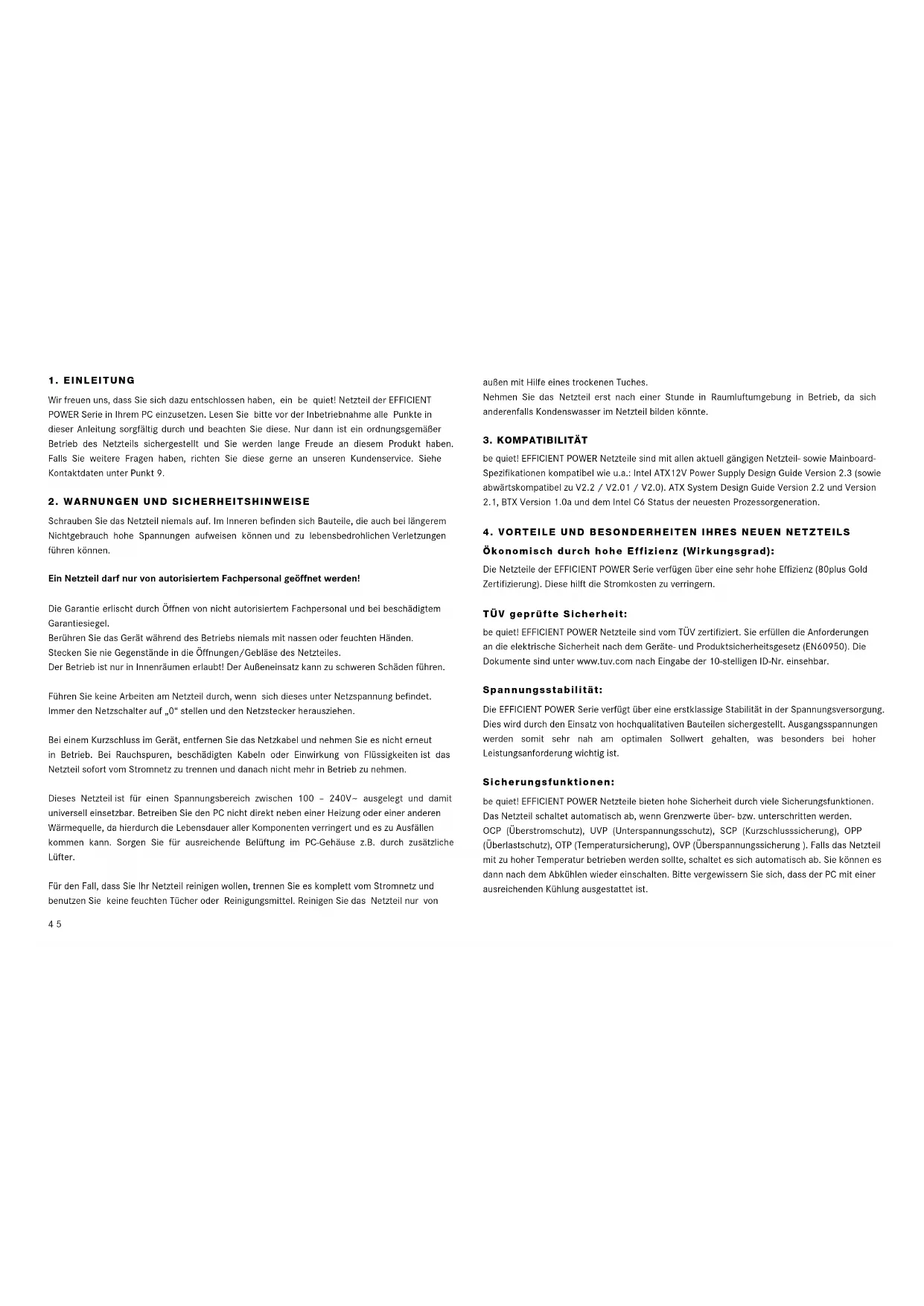

Wir freuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der EFFICIENT POWER Serie in Ihrem PC einzusetzen. Lesen Sie bitte vor der Inbetriebnahme alle Punkte in dieser Anleitung sorgfältig durch und beachten Sie diese. Nur dann ist ein ordnungsgemäßer Betrieb des Netzteils sichergestellt und Sie werden lange Freude an diesem Produkt haben. Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice. Siehe Kontaktdaten unter Punkt 9.

2. WARNUNGEN UND SICHERHEITSHINWEISE

Schrauben Sie das Netzteil niemals auf. Im Inneren befinden sich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können und zu lebensbedrohlichen Verletzungen führen können. Ein Netzteil darf nur von autorisiertem Fachpersonal geöffnet werden! Die Garantie erlischt durch Öffnen von nicht autorisiertem Fachpersonal und bei beschädigtem Garantiesiegel. Berühren Sie das Gerät während des Betriebs niemals mit nassen oder feuchten Händen. Stecken Sie nie Gegenstände in die Öffnungen/Gebläse des Netzteiles. Der Betrieb ist nur in Innenräumen erlaubt! Der Außeneinsatz kann zu schweren Schäden führen. Führen Sie keine Arbeiten am Netzteil durch, wenn sich dieses unter Netzspannung befindet. Immer den Netzschalter auf „0“ stellen und den Netzstecker herausziehen. Bei einem Kurzschluss im Gerät, entfernen Sie das Netzkabel und nehmen Sie es nicht erneut in Betrieb. Bei Rauchspuren, beschädigten Kabeln oder Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und danach nicht mehr in Betrieb zu nehmen. Dieses Netzteil ist für einen Spannungsbereich zwischen 100 – 240V~ ausgelegt und damit universell einsetzbar. Betreiben Sie den PC nicht direkt neben einer Heizung oder einer anderen Wärmequelle, da hierdurch die Lebensdauer aller Komponenten verringert und es zu Ausfällen kommen kann. Sorgen Sie für ausreichende Belüftung im PC-Gehäuse z.B. durch zusätzliche Lüfter. Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches. Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden könnte.

be quiet! EFFICIENT POWER Netzteile sind mit allen aktuell gängigen Netzteil- sowie Mainboard- Spezifikationen kompatibel wie u.a.: Intel ATX12V Power Supply Design Guide Version 2.3 (sowie abwärtskompatibel zu V2.2 / V2.01 / V2.0). ATX System Design Guide Version 2.2 und Version 2.1, BTX Version 1.0a und dem Intel C6 Status der neuesten Prozessorgeneration.

4. VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS

Ökonomisch durch hohe Effizienz (Wirkungsgrad): Die Netzteile der EFFICIENT POWER Serie verfügen über eine sehr hohe Effizienz (80plus Gold Zertifizierung). Diese hilft die Stromkosten zu verringern. TÜV geprüfte Sicherheit: be quiet! EFFICIENT POWER Netzteile sind vom TÜV zertifiziert. Sie erfüllen die Anforderungen an die elektrische Sicherheit nach dem Geräte- und Produktsicherheitsgesetz (EN60950). Die Dokumente sind unter www.tuv.com nach Eingabe der 10-stelligen ID-Nr. einsehbar. Spannungsstabilität: Die EFFICIENT POWER Serie verfügt über eine erstklassige Stabilität in der Spannungsversorgung. Dies wird durch den Einsatz von hochqualitativen Bauteilen sichergestellt. Ausgangsspannungen werden somit sehr nah am optimalen Sollwert gehalten, was besonders bei hoher Leistungsanforderung wichtig ist. Sicherungsfunktionen: be quiet! EFFICIENT POWER Netzteile bieten hohe Sicherheit durch viele Sicherungsfunktionen. Das Netzteil schaltet automatisch ab, wenn Grenzwerte über- bzw. unterschritten werden. OCP (Überstromschutz), UVP (Unterspannungsschutz), SCP (Kurzschlusssicherung), OPP (Überlastschutz), OTP (Temperatursicherung), OVP (Überspannungssicherung ). Falls das Netzteil mit zu hoher Temperatur betrieben werden sollte, schaltet es sich automatisch ab. Sie können es dann nach dem Abkühlen wieder einschalten. Bitte vergewissern Sie sich, dass der PC mit einer ausreichenden Kühlung ausgestattet ist.6 7

5. INSTALLATION IHRES NEUEN NETZTEILS

Lesen Sie unbedingt den Punkt „Warnungen / Sicherheitshinweise“ durch, bevor Sie mit der Installation beginnen. Zum Einbau des Netzteils in Ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben, da diese über das passende Gewinde verfügen. Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt:

1. Trennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC

angeschlossenen Kabel vorsichtig ab.

2. Öffnen Sie das PC Gehäuse und achten Sie gegebenenfalls auf die Anleitung des Herstellers.

3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder

optischen Laufwerken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.

4. Nun entfernen Sie die Schrauben an der Rückseite des Netzteils und nehmen es vorsichtig

heraus. Achten Sie hierbei besonders darauf, dass sich keine Kabel an Komponenten verfangen und diese beschädigen. Der Einbau Ihres neuen be quiet! EFFICIENT POWER Netzteils:

1. Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im Gehäuse und schrauben

Sie es mit den vier mitgelieferten Schrauben an der Rückseite fest. Verwenden Sie keine übermäßige Kraft.

2. Stecken Sie den 24 Pin Stecker in die vorgesehene Buchse am Mainboard.

3. Bei Bedarf stecken Sie den 4 Pin / 8 Pin Stecker, in die vorgesehene Buchse auf dem

Mainboard. Dieser Stecker wird Ihre CPU in Zukunft zusätzlich mit Strom versorgen.

4. Bei Bedarf stecken sie den PCIe Stromstecker an Ihre Grafikkarte.

Bitte beachten Sie: Bei ATX-Systemen erhält das Netzteil zum Einschalten ein Signal vom angeschlossenen Mainboard. Nur dann kann es in Betrieb genommen werden. Daher prüfen Sie bitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der Stecker des Power Switches (Einschalttaste, befindet sich meistens an der Frontblende) korrekt am Mainboard angeschlossen ist. Ist dies der Fall, prüfen Sie bitte den Power (Ein/Aus-) Schalter, denn es kommt oft vor, dass er defekt ist, so dass das Netzteil hiermit nicht gestartet werden kann. Hier können Sie anstelle des Power Switches den Reset Switch verwenden, um diese Fehlermöglichkeiten auszuschließen. Achtung ! Arbeiten an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Lesen Sie daher aufmerksam den Punkt 2 – „Warnungen und Sicherheitshinweise“ durch. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden! Wenn das System bei installiertem Netzteil nicht ordnungsgemäß funktioniert, überprüfen Sie bitte zuerst die nachfolgend aufgeführten möglichen Fehlerursachen:

1. Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil,

sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Dose nur für das Computernetzteil.

2. Prüfen Sie, ob sämtliche Anschlüsse korrekt miteinander verbunden wurden und korrigieren

Sie diese gegebenenfalls bei z.B. Fehlpolung.

3. Kontrollieren Sie die Verbindung des Ein-/Ausschalters vom Gehäuse zum Mainboard. Halten

Sie bei Bedarf das Handbuch zu Ihrem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I“ stellen und den Ein-/Ausschalter am Gehäuse betätigen. Falls das Netzteil sich weiterhin nicht einschalten lässt, fahren Sie mit dem nächsten Punkt fort.

4. Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, indem Sie den

Rechner ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sie ihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte an, bis Sie den offensichtlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sie bitte mindestens 5 Minuten mit dem erneuten Einschalten, da das Gerät mit einem Überlastungsschutz ausgestattet ist. Wichtiger Hinweis: Bei einer Fehlfunktion des Netzteils vergewissern Sie sich, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung. Alle eingehenden Rücksendungen werden von unserem RMA-Service geprüft. Falls sich ein Netzteil als fehlerfrei herausstellen sollte, wird es an den Kunden zurückgeschickt. Darüber hinaus kann eine Prüfpauschale für den entstandenen Aufwand erhoben werden.

Zum Lieferumfang gehören: Kaltgerätekabel, Bedienungsanleitung, Kabelbinder, Schrauben zur8 9 Netzteilbefestigung.

8. ENTSORGUNGSHINWEISE

Gebrauchte Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Hausabfall gegeben werden. Sie müssen getrennt entsorgt werden. Das Elektro-Altgerät muss einer speziellen Sammelstelle (z.B. Recyclinghof) zugeführt werden. Dies ist in der Regel für Sie kostenlos.

• Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro-/ Elektronik-Altgeräte. Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG) vom 16. März 2005.

9. GARANTIE, HERSTELLERANGABEN

2 Jahre Herstellergarantie für Endkonsumenten (nur Ersterwerb von autorisiertem Listan- Händler), ab Datum des Kaufbelegs. Für die Garantieabwicklung benötigen wir zwingend Ihren Kaufbeleg. Bitte bewahren Sie diesen daher sorgfältig auf. Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde . Germany Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service Hotline, Mo. – Fr. 09:00 – 17:30 Uhr Tel. 0800 – 0736736 Fax [phone] E-Mail: [e-mail] www.be-quiet.de Modell-Bezeichnung Artikel-Nummer Serien-Nummer BQT F1-350W BN185 S/N (Nummer siehe Typenschild) BQT F1-400W BN186 S/N (Nummer siehe Typenschild) BQT F1-500W BN187 S/N (Nummer siehe Typenschild) BQT F1-600W BN188 S/N (Nummer siehe Typenschild) Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter www.be-quiet.net/service/ de/warranty im Internet abrufen können. Im Service-Fall werden folgende Nummern zur Abwicklung benötigt. Sie finden diese auf dem Netzteil-Typenschild:

10. RECHTLICHE HINWEISE, COPYRIGHT

Copyright © Listan GmbH & Co. KG 2011. Alle Rechte vorbehalten. Bitte beachten Sie die folgenden Hinweise:

1. Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan

in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.

2. be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser

Dokumentation erwähnte Produkte- und Firmennamen können Marken oder Handelsnahmen ihrer jeweiligen Eigentümer sein.

3. Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich

deshalb das Recht vor, ohne vorherige Ankündigungen an jedem der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.

4. Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften

oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.

5. Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt

weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtssprechung schreiben zwingend eine Haftung vor. Listan behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.10 11
