| Caractéristiques techniques | Détails |
|---|---|
| Puissance nominale | 550W |
| Type d'alimentation | ATX |
| Certification | 80 PLUS Gold |
| Tension d'entrée | 100-240V |
| Courant d'entrée | 10A à 230V |
| Ventilateur | Ventilateur de 135 mm, silencieux |
| Connecteurs | 1 x 24-pin, 1 x 8-pin (CPU), 2 x 6+2-pin (PCIe), 6 x SATA, 4 x Molex |
| Dimensions | 150 x 160 x 86 mm |
| Poids | 3.2 kg |
| Utilisation recommandée | Pour les configurations de PC de jeu et de travail |
| Maintenance | Nettoyage régulier du ventilateur et des grilles d'aération |
| Sécurité | Protections contre les surcharges, courts-circuits et surchauffes |
| Informations générales | Garantie de 5 ans, faible niveau de bruit, conception modulaire |
FOIRE AUX QUESTIONS - Dark Power PRO 550W Be Quiet!
Questions des utilisateurs sur Dark Power PRO 550W Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice Dark Power PRO 550W - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Power PRO 550W de la marque Be Quiet!.
MODE D'EMPLOI Dark Power PRO 550W Be Quiet!
- Introduction 38
- Avertissements et consignes de sécurité 38
- Avantages et particularités 39
3.1Compatibilité 42
4.Installation de votre nouveau bloc d'alimentation 42
5. Specifications 44
6. Fonctions de sécurité 49
7. Dimensions du bloc d'alimentation 50
8. Dépistage des pannes 50
9. Accessoires 52
10. Numeros d'article et codes barres 52
11. Consignes pour la gestion des déchets 52
12. Garantie, fabricant et Copyright 53
CONTENIDO
ESPNOL
Nous sommes ravis que vous ayez besoin d'installer un bloc d'alimentation be quiet! de la gamme Dark Power PRO sur votre ordinateur. Afin de répondre par avance à vos événuelles questions, nous avons regroupé dans ce manuel les avantages et les particularités de la gamme Dark Power PRO.
La toute dernière génération de la gamme Dark Power PRO constitue une évolution de la gamme précédente, très demandée, et vous propose de nombreuses extensions.
Si vous avez des questions lors de la mise en service, veuillez dire attentivement ce guide d'utilisation. En cas de problème, vous pouze également vous adresser à notre service après-vente :
Assistance téléphonique SAV gratuite : 0800-469 209
N° defax:0130625829
E-mail: info@be-quiet.fr
Site Internet: www.be-quiet.fr
E-mail du SAV : service@be-quiet.fr
Avec l'utilisation de cartes graphiques haute performance, de processeurs toujours plus rapides, les systèmes informatiques sont de plus en plus exigeants, générant ainsi une forte consommation électrique.
Les blocs d'alimentation de la gamme Dark Power PRO sont l'allié idéal pour fournir la puissance nécessaire au fonctionnement de cartes graphiques PCI-Express en combiné SLi ou CrossFire. Par ailleurs, la gestion modulaire des câbles facilité l'organisation interne du PC et améliore la circulation de l'air notamment dans les PC Media Center ou les mini-ordinateurs.
Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un taux d'efficacité extrémement élevé, pouvant atteindre 87% , encore inégalé sur le marché. L'impact sur votre consommation électrique est indéniable : vous constaterez une baisse de votre consommation électrique sur vos prochains factures.
2. AVENTISSEMENTS ET CONSIGNES DE SECURITE
Avant la mise en service, veuillez tire attentivement tous les points figurant dans ce guide d'utilisation et les observer. C'est essentiel pour assurer le bon fonctionnement de votre bloc d'alimentation et pour vous garantir une totale satisfaction, et ce pour longtemps.
N'ouvre jamais le cache de protection du bloc d'alimentation, car les composants électroniques qui y sont montés produit de haute tensions dangereuses pour les personnes. Meme une fois l'appareil débranché du secteur, de haute tensions circulent encore dans les composants. C'est pourquoi seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation.
Par ailleurs, la garantie prend fin des lors que le bloc d'alimentation est ouvert, le cachet de garantie etant alors endommagé.
Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.
N'insérez jamais d'objet dans les orifices ou le ventilateur du bloc d'alimentation.
Sachez que la mise en service est concise uniquement pour une utilisation à l'intérieur de batiments. L'utilisation en extérieur peut provoquer de graves dommages.
Ne procedede a aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. (Dans ce cas, toujours metre I'interrupteur secteur en position « O » et le cas echeant, debrancher la prise secteur.)
En cas de court-circuit dans l'appareil, retirez le cable d'alimentation et ne le remettez pas en marche.
Les blocs d'alimentation, ne disposant pas d'une entree de courant alternatif universelle, ne peuvent pas etre utilisés dans tous les pays (110V !), sous peine d'etre endommages.
Les blocs d'alimentation be quiet! sont conçus pour une plage de tension comprise entre 100 et 240V et donc d'utilisation universelle.
Assurez-vous que votre PC ne se trouve pas directement à proximé d'un chauffage ou d'une autre source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.
Veiliez à ce qu'une ventilation suffisante, notamment par le biais de ventilateurs supplémentaires, soit prévue dans le boitier de votre ordinateur, car le bloc d'alimentation ATX ne peut assurer seul l'évacuation de toute la chaleur produit dans le boitier du PC.
Si you souhaitez nettoyer sua bloc d'alimentation, debranchez-le entierement du secteur et n'utilisez pas de chiffon humide, ni de detergent. Nettoyez-le uniquement de I'extérieur, a I'aide d'un chiffon sec.
Laissez votre bloc d'alimentation s'habituier pendant une heures à la température ambiente avant de lemettre en service, afin d'éviter la formation de condensation dans le bloc d'alimentation.
3. AVANTAGES ET PARTICULARITÉS DE VOTRE NOUVEAU BLOC D'ALIMENTATION

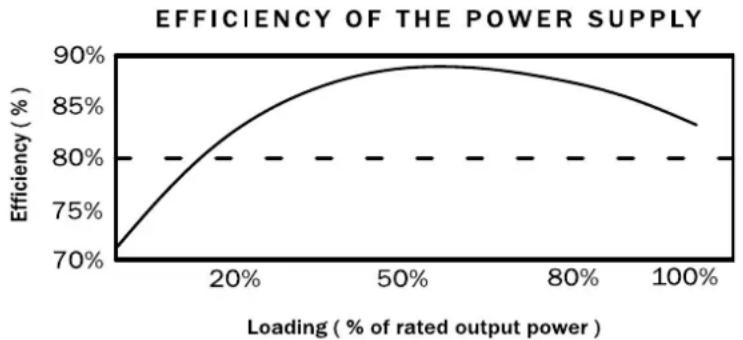

TAUX D'EFFICACITE :
Les blocs d'alimentation de la gamme Dark Power PRO représentent une efficacité très élevée, qui vous permettra, en cas d'utilisation intensive, de réduire vos frais d'électricité.
Une efficacité élevée signifie que le bloc d'alimentation est capable de convertir le courant alternatif entrant en courant continu, et ce avec très peu de déperdition de chaleur, ce qui est bénéfique pour le refroidissement du bloc d'alimentation. Les blocs d'alimentation représentant une efficacité élevée, comme c'est le cas de la gamme Dark Power PRO, fonctionnement avec un ventilateur tournant beaucoup moins rapidement, et produit ainsi moins de bruit. Grâce à cette évolution technique continue, la nuisance sonore est extrémement faible.
ÉCONOMIE:
Les blocs d'alimentation de la gamme Dark Power PRO répondent à la directive en vigueur 2002/95/UE (RoHS et DEEE) de l'Union Européenne.
Les produits be quiet! garantissant un mode de production respectueux de l'environnement et l'utilisation de matériaux qui ne contiennent pas de produits toxiques dangereux pour l'environnement. Ainsi, nous apportons, en tant que fabricant, et vous-même en tant que consommateur, une importante contribution à la protection de la planete.
STABILITÉ DE TENSION :
L'utilisation de composants de très haute qualité dans les blocs d'alimentation de la gamme Dark Power PRO garantissent une stabilité de première classe. Les tensions de sortie sont ainsi maintainues très proches de la valeur de consigne, ce qui est essentiel lorsque des performances élevées sont exigées.
COMMANDE DES VENTILATEURS EN FONCTION DE LA TEMPERATURE :
Les blocs d'alimentation be quiet! de la gamme Dark Power PRO utilise une gestion précise des ventilateurs. Cet automatisme de contrôle commande non seulement le ventilateur se trouvant dans le bloc d'alimentation, mais peut aussi commander les ventilateurs du boîtier, sui sont raccordés au bloc d'alimentation. Ce système fonctionné très simplement : les ventilateurs du boîtier, équipés d'un connecteur à 3 et/ou 4 pôles, doivent être reliés au bloc d'alimentation, par leurs connexions respectives.
La rapidité des ventilateurs est réglée en fonction de la chaleur du bloc d'alimentation. Si la température augmente, les ventilateurs commencent automatiquement à tourner plusrapidement,afin d'assurer un refroidissement plus rapide et plus efficace dans le boitier. Le refroidissement rapide ainsi obtenu contribue en outre à augmenter la durée de vie de vos composants et du bloc d'alimentation.
Si vous reliez vos propres ventilateurs au bloc d'alimentation, veillez à ce qu'ils ne disposent pas de capteurs thermiques ou de potentiamétres intégrés.

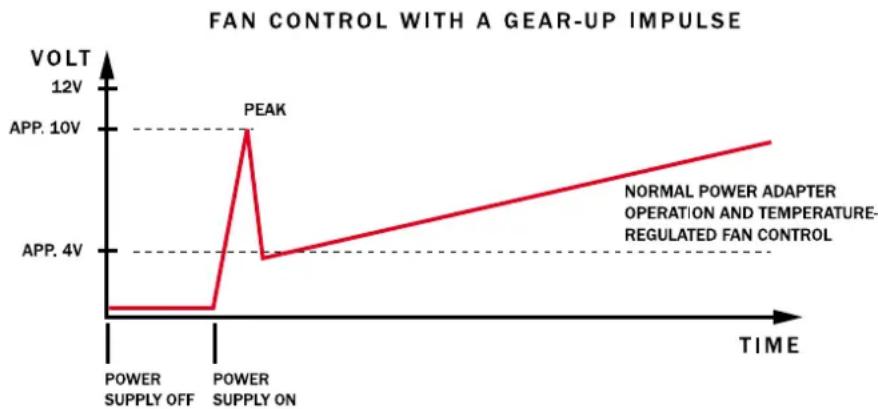

Une brève impulsion à tension élevée déclenché les ventilateurs et permet de vérifier que tous les ventilateurs du boitier fonctionnent.
IMPORTANT
Branchez un seul ventilateur à l'alde de chaque cable.
SILENT WING:
Les ventilateurs montés sur les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont particulièrement fiables. L'efficacité des blocs d'alimentation nécessite un faible refroidissement des composants : les ventilateurs sont de fait particulièrement silencieux. Un grand ventilateur de 120 mm est disposé sur le fond du bloc d'alimentation et assure un refroidissement optimal des composants.
CONTROLE DE LA VITESSE DE ROTATION DU VENTILATEUR (VENTILATEUR DU BLOC D'ALIMENTATION) PAR LA CARTE MÈRE :
Un cable du bloc d'alimentation permet de relier son ventilateur à votre carte mère. Vous pouze dire le signal tachymétrique du ventilateur du bloc d'alimentation sur la carte mère (BIOS). Le cable doit être branché sur la fiche de la carte mère prévue à cet effet et peut ainsi dire la vitesse du ventilateur sur le BIOS et/ou le système d'exploitation. Consultez le manuel de votre carte mère pour savoir si vous disposez de cette fonction.
ECASO (MAINTIEN DE LA VENTILATION) :
ECASO signifie Enhanced Cooling After System Off et permet le maintain de la ventilation après arrêt de la machine. Habituellesment, lorsque le PC est mis hors tension, les ventilateurs sont également interrompus, même si l'intérieur du boîtier est encore chaud. Grâce à la commande ECASO, be quiet! a la solution à ce problème. Les ventilateurs du bloc de commande et tous les ventilateurs du boîtier reliés au bloc de commande continu à fonctionner pendant 3 minutes après l'extinction du système. La chaleur est évacuée du boîtier de manière rapide et efficace après le fonctionnement et n'endommage pas votre matériel.
VOS AVANTAGES SAV SUR LE NOUVEAU BLOC D'ALIMENTATION :
3 ANS DE GARANTIE :
Chaque bloc d'alimentation be quiet! Dark Power PRO neuf est livre avec une garantie de trois ans, ce qui representation un an de plus que le minimum légal.
1 AN D'ÉCHANGE SUR SITE :
À compter de la date d'achat, vous bénéficiaz pendant toute une année du service d'échange sur site, qui vous fournit un nouveau bloc d'alimentation dans un-delai de 48 heures après votre appel auprès de l'assistance téléphonique be quiet!, sur un site défini à votre convenance. (Valable uniquement pour les usagers finaux en France métropolitaine)
ASSISTANCE TELÉPHONIQUE GRATUITE :
Une assistance téléphonique gratuite est à la disposition de tous les propriétaires d'un bloc d'alimentation be quiet!, pour répondre à l'ensemble de vos questions. Appelez tout simplement le numéro 0800 469 209 pendant nos heures d'ouverture, en semaine de 9h00 à 17h30.
AVANTAGES TECHNIQUES
ATX12V VERSION 2.2:
Avec sa gamme Dark Power PRO, be quiet! propose un bloc d'alimentation qui répond à la dernière Specification ATX12V. Il offre des rails 12V séparés, qui présente des avantages pour la fiabilité de fonctionnement du système. Les modèles 450, 550 et 650 W disposent de quatre rails 12 V séparés et les modèles 750, 850, 1000 et 1200 W représentent six rails 12 V séparés.
CONNECTEUR PCI EXPRESS :
Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un maximum de cinq connecteurs à 6 ou 8 broches, nécessaires pour l'utilisation de cartes graphiques PCI-Express. Chaque connecteur est constitué de 6 pôles, sur lequel deux autres broches ont été rajoutées, pour former un connecteur à 8 pôles. Les versions 1000 et 1200 W offrent en outre un cinquième connecteur à 6 pôles, qui assure le fonctionnement d'une carte graphique PhysX®.
CONNECTEUR DE CARTE MÈRE À 20/24 BROCHES :
Grace a son connecteur principal extensible de 20 à 24 broches, la gamme Dark Power PRO est également compatible en aval avec toutes les specifications en cours. Les normes prises en charge sont :
- Spécification ATX V2.2 et précédentes
- BTX V1.0a
- Cartes mères de serveur E-ATX avec connecteurs supplémentaires à 8 et 6 broches
GESTION MODULAIRE DES CÂBLES :
Le bloc d'alimentation propose une excellente connectique, garantissant aux utilisateurs les plus exigeants de pouvoir etendre les capacités de leur PC sans souci.
CONNECTEUR EPS :
Grace aux deux connecteurs supplémentaires à 6 et 8 broches, les cartes mères fonctionnent en toute fiabilité.
ADAPTATEUR SERIAL ATA (SATA) :
Les blocs d'alimentation de la gamme Dark Power PRO sont équipés de connecteurs SATA. Les modèles 450 et 550 W disposent jusqu'à 7 connecteurs électriques SATA, les modèles 650 et 750 W jusqu'à 8 connecteurs électriques SATA et les modèles 850, 1000 et 1200 W possédent de 12 connecteurs électriques SATA.
COMPATIBILITE ÉLECTROMAGNETIQUE (CEM) :
Les blocs d'alimentation be quiet! sont revêtus d'un alliage spécial qui permet de réduire les interférences de manière beaucoup plus efficace que sur les blocs d'alimentation ordinaires.
3.1.COMPATIBILITE
Les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont compatibles avec toutes les specifications de cartes mères actuèment disponibles, telles que :
- Intel ATX12V Power Supply Design Guide Version 2.2
(égarlement compatibles en aval avec les versions V 2.01 / V 2.0 / V 1.3)
-ATX System Design Guide Version 2.2 et Version 2.1 - BTX Version 1.0a
- Cartes mères pour deux serveurs E-ATX par connecteur 8 broches
- EPS12V Version 2.91 (à partir de 650 W)
4. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION
Veuillez dire le point « Avertissements et consignes de sécurité » avant de proceder à l'installation.
Remarque : Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit.
Démontez tout d'abord votre ancien bloc d'alimentation. Pour ce faire, veuillez procéder ainsi :
- Débranchez vous PC de toutes les sources de courant et déconnectez avec prudence tous les cables reliés au PC.
- Ouvrez le boitier du PC et respectez, le cas échéant, les instructions du fabricant.
- Débranche tous les connecteurs de la carte mère, ainsi que ceux de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
- Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, faites attention à ce qu'aucun cable ne soit emmélé aux composants et les endommage.
Le montage de votre nouveau bloc d'alimentation be quiet! Dark Power PRO :
- Dispossez le nouveau bloc d'alimentation à l'emplacement prévu dans le boitier et vissez-le solidement sur la face arrrière, à l'aide des quatre vis fournies. Ne forcez pas.
- Branchez le connecteur 20/24 broches dans la fiche femelle prévue à cet effet sur la carte mère. Si vous disposez d'une connexion 24 broches, placez les quatre broches supplémentaires sur l'emplacement prévu à cet effet avant de brancher le connecteur dans la fiche femelle. En cas d'utilisation d'un connecteur 20 broches, rabattez simplement les 4 broches supplémentaires sur le côté.
- Branchez a present le connecteur 4 broches, également appelé connecteur P4, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur alimenttera égallement votre processeur.
- Si vous disposez d'une carte mère complément plusieurs processeurs, il vous faudra le connecteur EPS 8 broches supplémentaire (disponible à partir de 650~W ). Il vous suffit de le relier à la carte mère par la fiche femelle. Certaines cartes mères auront également besoin d'un connecteur EPS 6 broches supplémentaire. Si c'est le cas, veuillez également brancher ce connecteur.
Remarque : Pour le branchement du connecteur EPS, veuillez respecter les instructions du fabricant de votre carte mère. Toutes les cartes mères ne disposent pas de ces connexions.
GESTION DES CÂBLES :
La gestion modulaire des cables permet desteroler les cables non utilisés ou, le cas échéant, de les rebrancher sur le bloc d'alimentation. Les cables non utilisés empêchent l'air de traverser le boitier ce qui a des conséquences négatives sur le refroidissement.
Cette gestion modulaire des cables permet de remédier à ce phénomène avec efficacité.
Remarque : Tous les câbles sont conçus de sorte qu'il soit impossible de confondre leur sens et d'échéanger les connexions. Tous les connecteurs peuvent être très facilement insérés dans les fiches fémelles. Ils y demeurent ensuite solidement, de sorte que les résistances sont très faibles. Si toutefois des problèmes devaient seprésenter, veuillez ne jamais modifier vous-même les connecteurs et les branchements des cables. Ceci pourrait détruire définitivement le bloc d'alimentation, ainsi que d'autres composants, et annulerait la garantie.

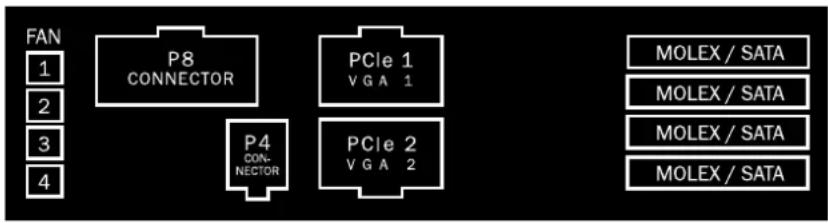

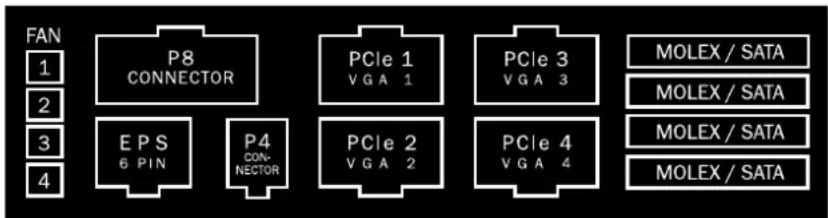

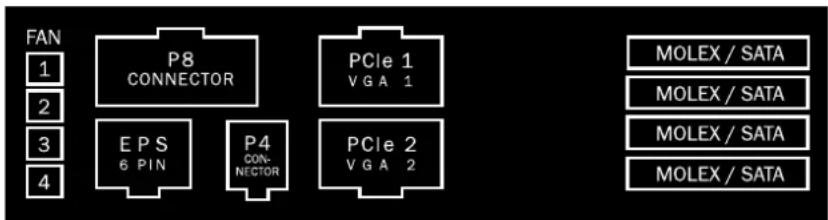

Les fiches fémelles sur le bloc d'alimentation sont disposition comme suit :
450W & 550W MODELS
650W MODEL
750W, 850W, 1000W & 1200W MODEL
FAN
Les quatre connexions de ventilateurs sont désignées par le terme FAN. Les connecteurs des ventilateurs y sont branchés. Les ventilateurs raccordés sont ensuite commandés par l'automatisation interne de contrôle.
Attention: brancher un seul ventilateur par cable!
La charge maximale totale de tous les branchements doit etre de 1,2 A / 14,4 W.
THE CONNECTEUR P8
Le connecteur P8 est requis pour les cartes mères compensant plusieurs processeurs. Il fournit aux processeurs un cable supplémentaire de 12 V, nécessaire pour assurer un fonctionnement stable.
EPS (A PARTIR DE 650 W)
Le connecteur EPS 6 broches supplémentaire est nécessaire pour les cartes mères spéciales. Ce connecteur est disponible à partir du modele 650 W.
MB
Le connecteur désigné par le sigle MB sert au cable supplémentaire de 12 V et de 5 V, afin d'assurer une(Meilleure) stabilité du système.
PCIE1 ET PCIE2
Les deux premiers connecteurs de carte graphique sont dotés d'un code couleur rouge. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de cable est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de 2 broches.
Les deux connecteurs de carte graphique suivants sont dotés d'un code couleur vert. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de cable est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de broches.
MOLEX ET SATA
Les quatre fiches femelles se trouvant sur le cote croit servent a brancher les cables destinés aux apparciels peripériques. Vous pouvez brancher sur la connectique aussi bien des cables de disque dur que SATA. Il n'existe aucune incompatibilité.
5. SPECIFICATIONS
1. RÉGEMENTATION RELATIVE À LA TENSION
| Technical Data | ATX Form Factor | ATX 12V Version 2.2 | |
| AC Voltage | 100 - 240Vac | ||
| Frequency | 50 - 60Hz | ||
| PFC type | Active PFC | ||
| PF value | 0,99 @ 100% load | ||
| DC Output Regulation voltage | DC output | Tolerance | Control ranges |
| + 3,3V | +/- 5% | 3,14V ~ 3,47V | |
| + 5V | +/- 5% | 4,75V ~ 5,25V | |
| + 12V1 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V2 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V3 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V4 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V5 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V6 | +/- 5% | 11,4V ~ 12,6V | |
| - 12V | +/- 10% | 10,8V ~ 13,2V | |
| + 5VSB | +/- 5% | 4,75V ~ 5,25V | |
Tous les blocs d'alimentation be quiet! sont équipés de nombreuses fonctions de sécurité. Celles-ci sont conçues pour protégé I'usager, aussi bien que le bloc d'alimentation et les composants qui y sont reliés. Lorsque l'une de ces sécurités est déclenchée, dans la plupart des cas, le système redémarre ou s'éteint. Le PC doit alors immédiatement être vérifié afin de rechercher le défaut évientuel (cf. dépistage des pannes). La gamme Dark Power PRO dispose des fonctions de sécurité suivantes:
OCP (PROTECTION CONTRE LES SURINTENSITÉS)
Lorsque la charge dépasse la limite indiquée, le bloc d'alimentation s'éteint automatiquement.
UVP (PROTECTION CONTRE LES SOUS-TENSIONS)
Cette sécurité se déclènche lorsque la tension dans les cables tombe en-dessous d'une certaine limite. Dans ce cas également, le bloc d'alimentation s'eteint automatiquement.
OVP (PROTECTION CONTRE LES SURTENSIONS)
Cette sécurité se déclenché en cas de tension trop élevé traversant les cables et met le bloc d'alimentation hors tension.
SCP (PROTECTION CONTRE LES COURTS-CIRCUITS)
La protection en cas de court-circuit dans la partie secondaire du bloc d'alimentation empêche les pannes du bloc d'alimentation et de vos composants.
OTP (PROTECTION CONTRE LES TEMPERATURES TROP ÉLEVÉES)
Si la température du bloc d'alimentation est trop élevé, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veillez à ce que le refroidissement de votre PC soit suffisant.
OPP (PROTECTION CONTRE LES SURCHARGES)
Cette sécurité se déclenché lorsque la puissance totale demandée au bloc d'alimentation est plus élevé que la charge maximale indiquée. Ceci peut survenir lorsque le bloc d'alimentation ne dispose pas d'une puissance suffisante pour le système.

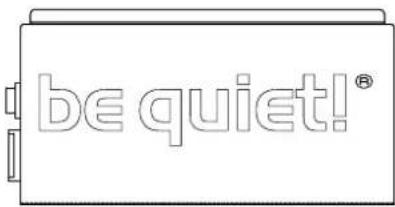

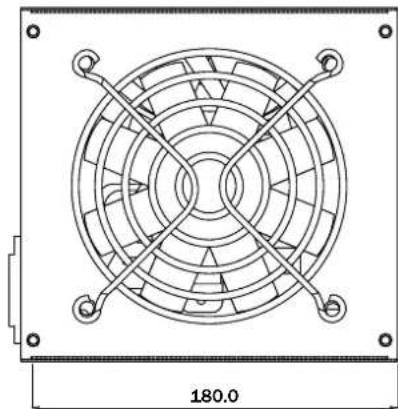

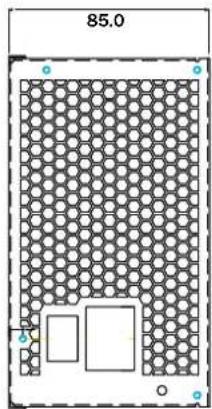

7. DIMENSIONS DU BLOC D'ALIMENTATION
8. DEPISTAGE DES PANNES
Attention! Remarque importante
Sur les systèmes ATX, le bloc d'alimentation recoit un signal de la carte mère connectée pour être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si l'interrupteur marche/arrêt est correctement relié.
ATTENTION:
Les travaux sur les sources de courant peuvent provoquer des blessures pouvantmettre voire en danger. Si vous constatiez des traces de fumee, des cables endommages et des degats provoqués par des liquides, debranchez le bloc d'alimentation immidiatement du secteur et ne l'utilise plus.
Ne dévissez jamais le bloc d'alimentation. Les composants internes peuvent encore désigner des tensions élevées, même après un arrêt assez long.
Veuillez laisser uniquement le personnel qualifié et habilité se charger des réparations !
Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier ces évén-tuelles sources d'erreur :
A. Vérifiez que le cable d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
B. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez-les, le cas échéant, par exemple en cas de polarité erronée.
C. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, prévoyez de consulter le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
D. Verifie que voit syste ne prese pas d'eventuels courts-circuits ou de materiel defectueux. Pour ce faire, eteignez l'ordinateur et debranchez du syste tous les appareils qui ne sont pas necessities pour le demarrage de I'ordinateur. Remettez-le sous tension. Repetez cette procedure et rebranchez I'un des appareils après chaque redemarrage, jusqu'a ce que you ayez trouve d'ou vient la panne supposee. Si le bloc d'alimentation ne reagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redemarrer I'ordinateur, car I'appareil est equiped'une protection contre les surcharges.
PROBLEMES FREQUENTS:
Problème : les tensions relevantes (par le Bios) sont trop basses/élevées.
Si vous relevez les tensions du bloc d'alimentation sur le Bios de la carte mère ou sur le système d'exploitation, il est possible qu'elles soient fausses. Ceci provient de l'imprecision de mesure de la carte mère et ne reflète pasforcément la réalité.
Voupez mesurer les tensions traversant le cable du bloc d'alimentation à l'aide d'un multimetre (appareil de mesure de la tension). Vou obtienrez des mesures plus exactes. Si les cables se trouvent toujours en-dehors des tolérances, mettez-vous en relation avec notre service après-venture.
Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou plante à la moindre occasion.
Voues ase installe une nouvelle carte graphique plus performante sur voite syste et a present, l'ordinateur ne demarre plus ou plante des la moindre surcharge. Le bloc d'alimentation est trop faible pour voite carte graphique. Veuillez consulter www.be-quiet.fr avant voite achat, afin de verifier notre configurateur, qui yous recommandera le bloc d'alimentation le plus approprié.
Remarque importante :
Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement et que vous avez écARTÉ les problèmes qui y sont mentionnés. Si les problèmes persistent, veuillez vousmettre immediatement en relation avec notre service après-vente.
Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avère exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de verification est exigé pour les frais engendrés.
Le service d'échange sur site durant la première année suivant la date d'achat se déroule ainsi :
Veuillez tout d'abord appeler l'assistance téléphonique de be quiet!, afin de valider la panne et d'organiser I'échange. L'autorisation d'échange est ensuite accordée et le nécessaire est fait pour y procédér.
Voici ce dont nous avons besoin de votre part en cas d'échange sur site :
Il nous faut une copie de votre justificatif d'achat et une description précise de la panne, que vous pouvez nous adresser par fax, e-mail ou par courrier. Vous receivez ensuite un nouveau bloc d'alimentation de notre part. Lors de la livraison du nouveau bloc d'alimentation, veuillez remetre au livreur le bloc d'alimentation defectueux, afin de le renvoyer à Listan. Vous garderez l'ensemble des accessoires que vous avez déjà en votre possession.
9. ACCESSORIES
Le bloc d'alimentation est livre avec les câbles de branchement de la gestion des câbles, mais aussi avec les access-soires suivants :
Cable avec terre
- Instructions d'utilisation
- Attache-cables
- Vis destinées à la fixation du bloc d'alimentation
10. NUMÉROS D'ARTICLE ET CODES BARRES
BN071-BQT P7-Pro 450W
BN072-BQT P7-Pro 550W
BN073-BQT P7-Pro 650W
BN074-BQT P7-Pro 750W
BN075-BQT P7-Pro 850W
BN076-BQT P7-Pro 1000W
BN077-BQT P7-Pro 1200W
11. CONSIGNES POUR LA GESTION DES DÉCHETS
Les apparêils électriques et électroniques usages ne peuvent plus, selon les directives européennes*, être jetsés avec les déchets menagers. Ils doivent être triés.
Contribuez you au protection de I'environnement et veilz a eliminer l'appareil que you ne souhaitez plus utiliser dans le cadre des systèmes de tri des déchets.
En France, il vous est interdit, au vue de la législation**, de jeter un apparéil usage avec vos ordures menagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre gratuitement lesieux apparéils des foyer privés. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les apparéils usages chez les particuliers.
Veuillez vous renseigner sur votre calendrier local de ramassage des déchets ou, auprès de votre administration municipale, sur les possibités prévues dans votre quartier pour la restitution ou la collecte des appeareils usages.
- Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les apparils électriques et électroniques usages
** Décret n° 2005-829 du 20 juillet 2005 relat à la composition des équipements électriques etlectroniques et à l'élimination des déchets issus de ces équipements.
12. GARANTIE, FABRICANT ET COPYRIGHT
- Garantie de 3 ans
- 1 an d'échange sur site
- Échange gratuite sur site dans un-delai de 48 heures (Valable pour les usagers finalaux, en France métropolitaine)
Si vous avez encore des questions sur nos produits, veuillez vous adresser à notre assistance téléphonique gratuite à ce nombre :
0800469209
Du lundi au vendredi de 9h00 à 17h30
Listan France
65 avenue Georges Politzer
78190 Trappes
Pour les clients résident en-dehors de France: +49 40 736 76 86 559
E-mail du SAV: service@be-quiet.fr
Copyright © Listan GmbH & Co. KG 2007. Tous droits réservés.
Veuillez observer les consignes suivantes :
- Le contenu de tout ou partie de la presente documentation ne peut être produit, distribué, diffusé ou enregistré de chaque manière que ce soit sans l'autorisation préalable écrite de Listan.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et des sociétés mentionnés dans la presente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
- Listant procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserves le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la presente documentation, sans avis préalable.
- Listan n'est enaucn cas responable de la perte de donnees et de revenus, ni de tout dommage particulier,
accessoire, direct ou indirect, quel qu'il soit, et qu'elle que soit son origine. - La presente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite pour l'exactitude et l'intégralité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif défini, sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de-retirer la documentation.
