BEDIENUNGSANLEITUNG Dark Power PRO 550W Be Quiet!
- Einleitung 6
- Warnungen und Sicherheitshinweise 6
- Vorteile und Besonderheiten 7
3.1 Kompatibilität 10 - Installation Ihres neuen Netzteils 10
5.Spezifikationen 12 - Sicherungsfunktionen 17
7.Abmessungen des Netzteils. 18 - Fehlerbehebung 18
9.Zubehor. 20 - Artikelnummer und Barcodes 20
- Entsorgungshinweis 20
- Garantie, Herstellerangaben und Copyright 21
CONTENT
ENGLISH
Wir freiuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der Dark Power PRO Serie in Ihr Rechner einzusetzen. Um Ihnen möglichste ersten Fragen im Vorwege zu beantworten, haben wir die Vorteile und Besonderheiten der Dark Power PRO Serie in dieser umfassenden Handbuch zusammengefasst.
Die neueste Generation der Dark Power PRO Serie bietet Ihnen viiele Erweiterungen und ist eine konsequente Weiterentwicklung der sehr erfolgreichen Vorserie.
Für den Fall, dass sich bei der Inbetriebnahme Fragen ergeben, lesen Sieitte diese Betriebsanleitung genau durch. Falls Sie weitere Fragen haben, richten Sie these gentle an unseren Kundenservice:
Kostenfreie Service-Hotline: 0800-0736736
Faxnumber: 040 7367686 69
Email: info@be-quiet.de
PC Systeme werden ständig leistungsfähiger und benötigen zunehmend durch den Einsatz von Hochleistungsgrafikkarten und Schnellen Prozessoren insbesondere auf den +12V Leitungen mehr Strom. Die Netzteile der Dark Power PRO Serie sind die ideale Ergänzung in Bezug auf Leistungsreserven auch für den Betrieb von PCI Express Grafikkarten im SLi- oder CrossFire-Verbund. Darüber hinausträgt das intelligente Kabelmanagement zu einem aufgeräumten PC und zu einer besseren Luftzirkulation beim Einsatz in Platz sparen den Media Center PCs oder Mini-Format Rechnern bei.
Die Netzele der Dark Power PRO Serie verfugen über einen extrem hohen Wirkungsgrad von bis zu 87% , welches im Markt seinesgleichenucht. Bei gleich bleibender Nutzungssintensitat ihres Rechners, lasst sich der gingere Stromverbrauch möglicherweise schon bei der nachsten Stromrechnung ablesen.
2. WARNUNGEN UND SICHERHEITSHINWEISE
Lesen Sieitte vor der Inbetriebnahme alle Punkte in dieser Anleitung sorgfaltig durch und beachten Sie diese. Nur dann ist ein ordnungsgemäß Betrieb des Netzteils sichergestellt und Sie werden lange Freude an thisem Produkt haben.
Öffnen Sie niemals die Abdeckung des Netzteils, die Dort verbauten elektronischen Bauteile erzeugen für den Menschen gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hochspannung, von daraufarf ein Netzteil nur von autorisiertem Fachpersonal geöffnet werden.
Darüber hinaus erlischt die Garantie beim Öffnen des Netzteils und dadurch beschädigtes Garantiesiegel.
Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb.
Stecken Sie nie Gegenstände in die Öffnungen/Gebäse des Netzeile's.
Beachten Sie, dass die Inbetriebnahme nur für Innenräume gedacht ist. Der Außeneinsatz kann zu schieren Schäden führen.
Führn Sie keine Arbeiten am Netzteil durch, wenn sich these aus unter Netzspannung befindet. (In diesen Fälle immer Netzschalter auf „0“ stellen und ggf. den Netzstecker herausziehen).
Bei einem Kurzschluss im Gerät, entfern den Sie das Netzkabel und nehmen Sie es nicht erneut in Betrieb.
Netzeile ohne Universal-Wechselstromeingang können nicht in Ländern eingesetzt werden in denen z.B. eine Netzspannung von 110V zur Verfugung stehen. Das Netzeil kann bei falscher AC-Spannung am Eingang zerstört werden. Dieses Netzeil ist für einen Spannungsbereich zwischen 100 - 240V~ ausgelegt und damit universell einsetzbar.
Stellen Sie sichere, dass Ihr PC nicht direkt neben einer Heizung oder einer anderen Wärmequelle betrieben wird, da hierdurch die Lebensdauer aller Komponenten verringgert und es zu Ausfallen kommt kann.
Stellen Sie safer, dass in Ihr dem Computergeschäuse für ausreichende Belüfungt z.B. durch zusätzliche Lüfter gesorgt ist, da ein aktuelles ATX-Netzteil nicht ausschließlich für den Abtransport der kompletten, im PC-Gehäuseprodukierten Wärme, zuständig ist.
Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches.
Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden konnte.
3. VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS
HOHE EFFIZIENZ (WIRKUNGSGRAD):
Die Netzteile der Dark Power PRO Serie verfügen über eine sehr hohe Effizienz. Diese hilft Ihnen bei hαufigem Betrieb die Stromkosten, die im Jahr anfallen, zu verringn.
Eine hohe Effizienz bedeutet, dass das Netzteil den eingehenden Wechselstrom mit geringeren Verlusten in Gleichstrom umwandeln kann. Dies führt dazu, dass weniger Verlustwärme entstehen kann, was sich dann wiederum positiv auf die Kühlung des Netzteils auswirkt. Netzeile mit einer hohen Effizienz, wie esalanders die Dark Power PRO Serie aufweist, konnen daher mit einem außerst langsam drehenden und somit sehr leisen Lufter betriebenen werden. Eine extrem geringe Geräuschentwicklung ist das Resultat dieser kontinuierlichen technischen Weiterentwicklung.
Die Netzteile der Dark Power PRO Serie entsprechen den aktuellen Richtlinien 2002/95/EG (RoHS und WEEE) der Europäischen Union.
Eine umweltbewusste Herstellungseweise und der Einsatz von Materialien, die keine für die Umwelt gefährlichen Schadstoffe enthalten werden bei be quiet! Produkten garantiert. So halten wir als Hersteller und Sie als Verbraucher aktiv einen wichtigen Beitrag zum Schutz unserer Umwelt beizutragen.
SPANNUNGSSSTABILITÄT:
Netzele der Dark Power PRO Serie verfügen über eine erstklassige Stabilität in der Spannungsvorsorgung ihrer wertvollen Komponenten. Dies wird durch den Einsatz von hochqualitativen Bauteilen erzeugt. Ausgangsspannungen werden damit sehr nah am optimalen Sollwert gehalten, was weitere bei hoher Leistungsanforderung wichtig ist.
WärMEABHÄNGIGELUFTERSTEUERUNG:
be quiet! Netzeile der Dark Power PRO Serie verwenden eine prazise Lüftersteuerung. Diese Kontrollautomatik steuert nicht nur den Lüfter im Netzteil selbst, sondern kann auch die Gehäuselüfter steuern, die am Netzteil angeschlossen werden können. Die Verwendung ist denkbar einfach: Es mussen lediglich die Gehäuselüfter, welche in der Regel mit einem 3-poligen und/oder 4-poligen Stecker ausgestattet wurden, mit den jeweiligen Anschlüsse am Netzteil verbunden werden.
Die Geschwindigkeit der Lüfter wird abhängig von der Wärmeentwicklung im Netzeil geregelt. Steigt die Temperatur an, fangen die Lüfter automatisch an schneller zu drehen, um eine rasche und effektive Kuhlung im Gehäuse zu gewährleisten. Die so gewonnenechnelle Kuhlungtragt zusätzlich zur längeren Lebensdauer ihrer Komponenten und dem Netzeil bei.
Beim Anschluss von eigenen Lüftern an das Netzteil acht den Si bttte dauf, dass deine keine eigene Thermosensorik oder Potentiometer besitzen.

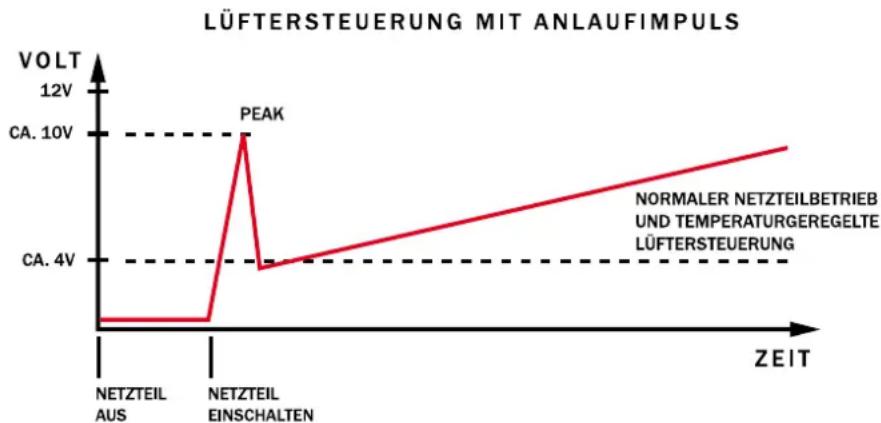

Die Lüftersteuerung verfügbar über einen Anlaufimpuls, damit wird sichergestellt, dass alle angeschlossenen Gehäuselüfter in jedem Fall anlaufen, da ein kurzer Impuls mit higherer Spannung die Lüfter startet.
WICHTIG
Verbinden Sie nur einen Lüfter mit jedem Kabel.
SILENT WING:
Die in den be quiet! Dark Power PRO verbauten Lüfter sind besonders zuverlässig. Durch die hohe Effizienz der Netzteile besteht man nur eine sehr geringe Kühlung der Bauteile, was sich in der besonderen Laufrufe der Lüfter niederschlågt. Der große 120mm Lüfter ist an der Unterseite des Netzteils angebracht und sorgt für eine optimale Kühlung der Komponenten.
KONTROLLE DER LÜFTERDREHZAHL (NETZTEILLÜFTER) ÜBER DAS MAINBOARD:
Ein Kabel am Netzteil erhögt die Verbindung des Netzteillufters mit Imrem Mainboard. Sie konnen das Tachosignal des Netzteillufters über das Mainboard (BIOS) auslesen. Das Kabel schlieft man an den darauf vorgesehenen Steckplatz am Mainboard an und kann so die Geschwindigkeit des Lufters im BIOS und/oder Betriebssystem auslesen. Konsultieren Sie das Handbuch Ihres Mainboards, ob Ihrn these Funktion zur Verfugung steht.
ECASO (LUFTER-NACHLAUFSTEUERUNG):
ECASO steht für Enhanced Cooling After System Off und ist als Lüfter-Nachlaufsteuerung zu bezeichneten. Wird der PC ausgeschaltet, stoppen normalerweise auch sümmtliche Lüfter, obwohl es noch sehr warm im Gehäuseinneren ist. Mit der ECASO Steuerung lost be quiet! diese Problem. Der Netzteillufter und alle an das Netzteil angeschlossenen Gehäuseläufter laufeb nach dem Ausschalten des Systems für 3 Minuten weiter. Die Wärme wird nach dem Betrieb schnell und effizient aus dem Gehäuse entfernt und schadet nicht ihrer Hardware.

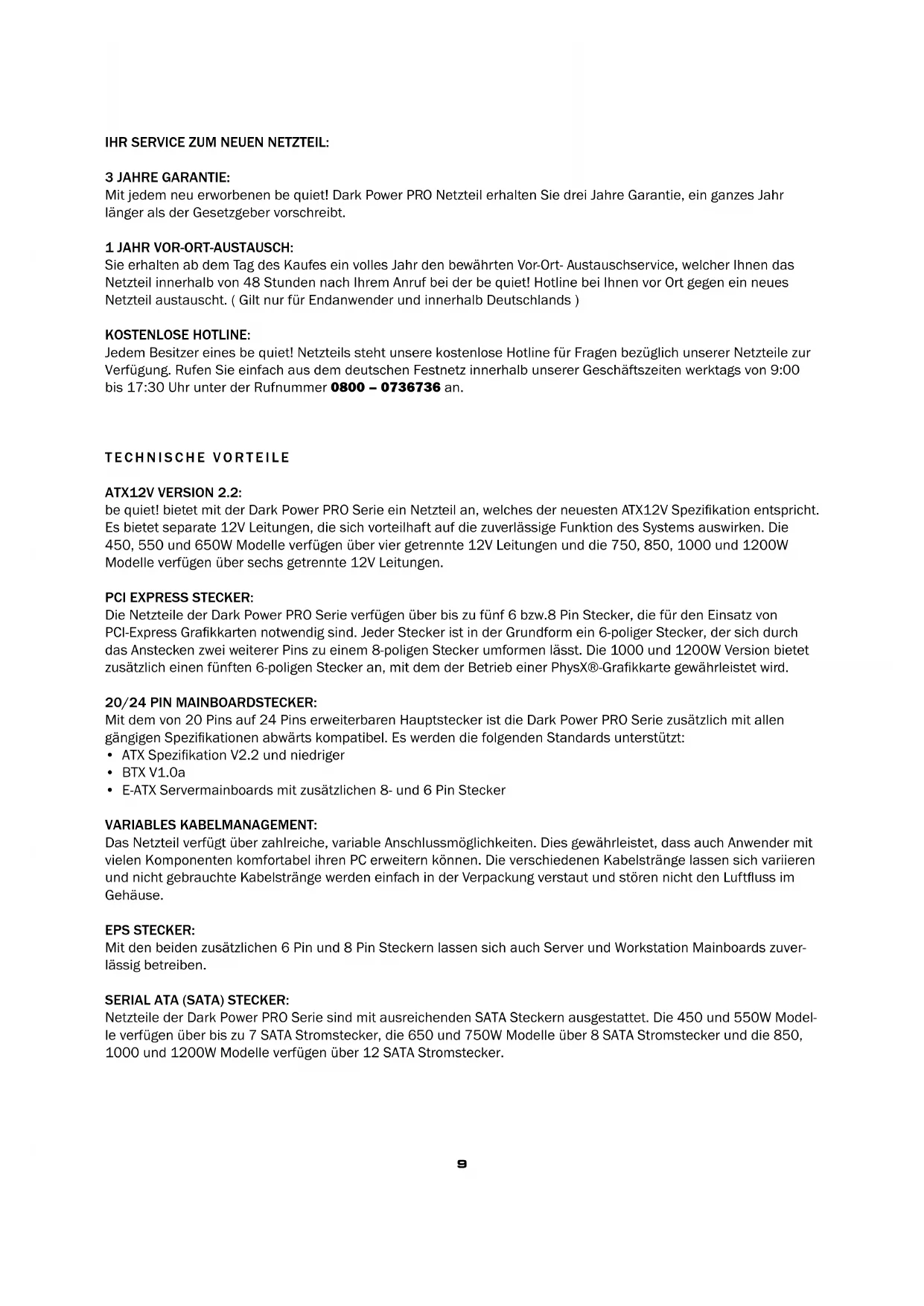

IHR SERVICE ZUM NEUEN NETZTEIL:
3 JAHRE GARANTIE:
Mit jedem neu erworbenen be quiet! Dark Power PRO Netzteil erhalten Sie drei Jahre Garantie, ein ganzes Jahr länger als der Gesetzgeber vorschreiben.
1 JAHR VOR-ORT-AUSTAUSCH:
Sie erhalten ab dem Tag des Kaufes ein volles Jahr den bewährten Vor-Ort-Austauschservice, welcher Ihnen das Netzteil innerhalb von 48 Stunden nach Ihr dem Anruf bei der be quiet! Hotline bei Ihnen vor Ort gegen ein neues Netzteil austauscht. (Gilt nur fur Endanwender und innerhalb Deutschlands )
KOSTENLOSE HOTLINE:
Jedem Besitzer eines be quiet! Netzteils steht unsere kostenlose Hotline für Fragen bezüglich unserer Netzteile zur Verfugung. Rufen Sie einfach aus dem deutschen Festnetz innerhalb unserer Geschäftszeiten werktags von 9:00 bis 17:30 Uhr unter der Rufnummer 0800 - 0736736 an.
TECHNISCHE VORTEILE
ATX12V VERSION 2.2:
be quiet! bietet mit der Dark Power PRO Serie ein Netzteil an, welches der neuesten ATX12V Spezifikation entspricht. Es bietet separate 12V Leitungen, die sich vorteilhaft auf die zuverlassicige Funktion des Systems auswirken. Die 450, 550 und 650W Modelle verfugen über vier getrennte 12V Leitungen und die 750, 850, 1000 und 1200W Modelle verfugen über sechs getrennte 12V Leitungen.
PCI EXPRESS STECKER:
Die Netzele der Dark Power PRO Serie verfügen über bis zu fünf 6 bzw.8 Pin Stecker, die für den Einsatz von PCI-Express Grafikkarten notwendig sind. jeder Stecker ist in der Grundform ein 6-poliger Stecker, der sich durch das Anstecken zwei weiterer Pins zu einem 8-poligen Stecker umformen{lsst. Die 1000 und 1200W Version bietet zusammen einen fünften 6-poligen Stecker an, mit dem der Betrieb einer PhysX®-Grafikkarte gewährleistet wird.
20/24 PIN MAINBOARDSTECKER:
Mit dem von 20 Pins auf 24 Pins erweiterbaren Hauptstecker ist die Dark Power PRO Serie zusammen mit allen gängigen Spezifikationen abwärts kompatibel. Es werden die folgenden Standards Unterstützung:
ATX Spezifikation V2.2 und niedriger
- BTX V1.0a
E-ATX Servermainboards mit zusätzlichen 8- und 6 Pin Stecker
VARIABLES KABELMANAGEMENT:
Das Netzteil verfügbar über zahlreiche, variable Anschlussmöglichkeiten. Dies gewährleistet, dass auch Anwender mit vielen Komponenten komfortabel ihren PC erweitern konnen. Die verschiedene Kabelsträge halten sich variieren und nicht gebrauchte Kabelstrange werden einfach in der Verpackung verstaut und storen nicht den Luftfluss im Gehäuse.
EPS STECKER:
Mit den beiden zusätzlichen 6 Pin und 8 Pin Steckern setzen sich auch Server und Workstation Mainboards zuverlüssig betreiben.
SERIAL ATA (SATA) STECKER:
Netzteile der Dark Power PRO Serie sind mit ausreichenden SATA Steckern ausgestattet. Die 450 und 550W Modelle verfügbar über bis zu 7 SATA Stromstecker, die 650 und 750W Modelle über 8 SATA Stromstecker und die 850, 1000 und 1200W Modelle verfügbar über 12 SATA Stromstecker.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV):
be quiet! Netzeile werden mit einer speziellen Legierung überzogen. Diese reduziert Interferenzen wesentlich effektiver, als es bei herkömmlichen Netzeilen der Fall ist.
3.1. KOMPATIBILITÄT
Die be quiet! Netzeile der Dark Power PRO Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezifikationen kompatibel wie u.a.:
- Intel ATX12V Power Supply Design Guide Version 2.2 (sowie abwärtskompatibel zu V 2.01 / V 2.0 / V 1.3)
-ATX System Design Guide Version 2.2 und Version 2.1 - BTX Version 1.0a
- E-ATX Server Dual Mainboards mittels 8-Pin-Connector
- EPS12V Version 2.91 (ab 650W)
4. INSTALLATION IHRES NEUEN NETZTEILS
Lesen Sieitte den Punkt „Warnungen und Sicherheitshinweise" bevor Si met der Installation beginnen.
Anmerkung: Zum Einbau des Netzteils in ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügbar.
Bauen Sie Ihr altes Netzteil zunachst aus. Verfahrens Sie hierfür wie folgt:
- Trennen Sie ihren PC von allen vorhandenen Stromquellen undziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab.
- Öffnen Sie das PC Gehäuse und achten gegebenenfalls auf die Anleitung des Herstellers.
- Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder optischen Lauf werken. Achten Sieitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.
- Nun entfernen Sie die Schrauben an der Rückseite des Netzteils undnehmen es vorsichtig heraus. Achten Sie hierbeiryspondersdarauf,dassichkeineKabelanKomponentenverfangendiese beschadigen.
Der Einbau Ihrnes neuen be quiet! Dark Power PRO Netzeils:
- Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im Gehäuse und schrauben es an der Rückseite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.
- Stecken Sie den 20/24 Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen 24 Pin Anschluss verfügen, dann bringen Sie die die zusätzlichen 4 Pins in die richtige Position bevor Sie den Stecker in die Buchse stecken. Beim Einsatz eines 20 Pin Steckers klappen Sie die zusätzlichen 4 Pins einfach an die Seite.
- Nun stecken Sie den 4 Pin Stecker, auch P4 Stecker genannot, in die vorgesehene Buchse auf dem Mainboard.
Dieser Stecker wird ihre CPU in Zukunft zusammen mit Strom versorgen. - Falls Sie über ein Mainboard mit mehreren Prozessoren verfügen, werden Sie den zusätzlichen 8 Pin EPS Stecker benöttigen (Verfügbar ab 650W). Diesen verbinden Sie einfach mit der Buchse auf dem Mainboard. Manche Mainboards werden ebenfalle einen zusätzlichen 6 Pin EPS Stecker benöttigen. Wenn dies der Fall ist, verbinden Sie diesen Steckeritte ebenfalls.
Anmerkung:itte beachten Sie beim Anschluss der EPS Stecker die Anleitung des Herstellers Ihres Mainboards.
Nicht alle Mainboards verfügen über diese Anschlüsse.
KABELMANAGEMENT:
Eine Besonderheit für den Anschluss der Peripheriegeräte ist das sogenannte Kabelmanagement. Mit thisem Kabelmanagement konnen Sie nicht gebrauchte Kabel einfach abziehen oder gegebenenfalls wieder am Netzteil anbringen. Dadurch entsteht kein Kabelsalat und das Gehäuse ist aufgeräumt.
Ein besonderer Vorteil ist der nun ungehinderte Luftzug durch das Gehäuse. Störende Kabel behindern die Luft am Durchziehen durch das Gehäuse, wodurch die Kühlung negativ beeinflusst wird.
Durch thesek Kabelmanagement lasst sich das effektiv vermeiden.
Hinweis: Alle Kabel sind so konzipiert, dass eine Verwechselung der Kabelrichtungen und ein Vertauschen der Anschluss ausgeschlossen sind. Alle Stecker können sehr leichtgangig in die Buchsen eingeschoben werden, halten dann aber sehr fest, sodass es nur zu sehr geringen Widerständen kommt. Falls es Dennoch zu Problemen kommt, verändern Sieitte niemals die Stecker und Anschluss der Kabel selbst. Dieses kann unter Umständen das Netzteil sowie auch andere Komponenten dauerhaft zerstoren und führt zu Garantieverlust.

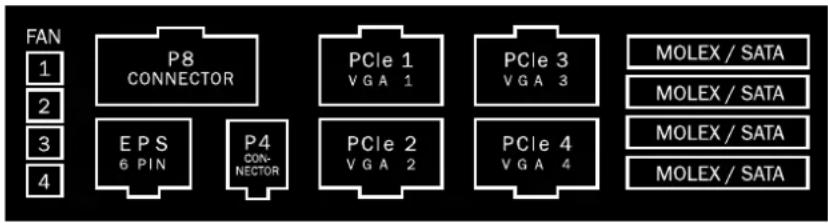

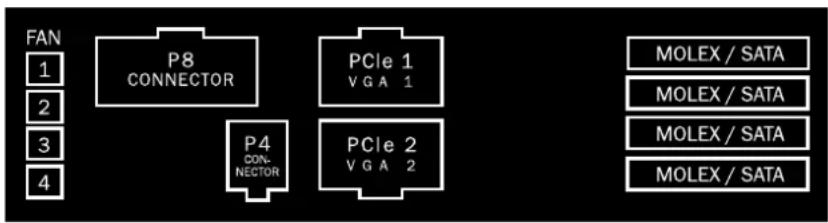

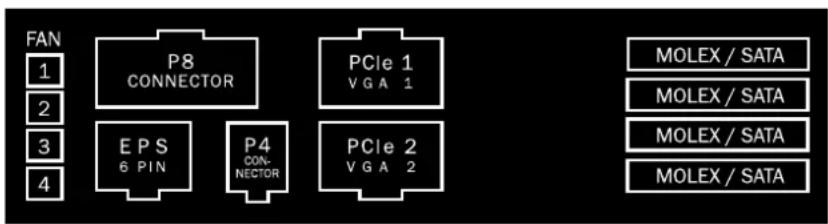

Die Belegung der Buchsen am Netzeil ist wie folgt:
450W UND 550W MODEL
650W MODEL
750W, 850W, 1000W UND 1200W MODEL
FAN
Die vier Lüfteranschlüsse sind mit FAN gekennzeichnet. Hier werden die Kabel für die Lüfteranschlüsse angebracht. Die angeschlossenen Lüfter werden später von der internen Kontrollautomatik gesteuert.
Achtung; Nur ein Lüfter pro Anschlusskabel!
Maximale Last für alle Anschlüsse in Summe 1,2A/14,4W!
P8 CONNECTOR
Der P8 Stecker wird für Mainboards mit mehreren Prozessoren besteht. Diese versorgt die Prozessoren mit einer extra 12V Leitung, die für einen stabilen Betrieb besteht wird.
EPS (AB 650W)
Der zusätzliche 6 Pin EPS Stecker wird bei speziellen Mainboards im Server- und Workstationbereich benötigt.
Dieser Stecker steht Ihnen ab dem 650W Modell zur Verfugung.
MB
Der Stecker mit der Kennzeichnung MB dient der zusätzlichen Zufahr einer 12V und 5V Leitung für ein stabileres System.
PCIE1 UND PCIE2
Die beiden ersten Grafikkartenstecker sind in roter Farbe gekennzeichnet. Diese dieren dazu, Hochleistungsgrafikkarten mit Strom zu versorgen. Es ist jeweils ein 6 Pin Stecker an jedem Kabelende vorhanden, welcher durch die ansteckbaren Pins zu zwei 8 Pin Steckern umgewandelt werden kann.
PCIE3 UND PCIE4 (AB 750W)
Die beiden zweiten Grafikkartenstecker sind in gruner Farbe gekennzeichnet. Diese dieren ebenfalls dazu, Hochleistungsgrafikkarten mit Strom zu versorgen. Es ist jeweils ein 6 Pin Stecker an jedem Kabelende vorhanden, welcher durch die ansteckbaren Pins zu zwei 8 Pin Steckern umgewandelt werden kann.
MOLEX UND SATA
Die vier Buchsen an der rechten Seite dnen dem Anschluss der Kabel fur die Peripheriegerate. Hier ist es egal ob Sie die HDD oder SATA Kabel an den Anschlüssen verwenden. Sie konnen diese variabel an jeder der vier Buchsen stecken. Es entstehen keine Inkcompatibilitäten.
5. SPEZifikATIONEN
1. SPANNUNGSREGULIERUNG
| Technical Data | ATX Form Factor | ATX 12V Version 2.2 | |
| AC Voltage | 100 - 240Vac | ||
| Frequency | 50 - 60Hz | ||
| PFC type | Active PFC | ||
| PF value | 0,99 @ 100% load | ||
| DC Output Regulation voltage | DC output | Tolerance | Control ranges |
| + 3,3V | +/- 5% | 3,14V ~ 3,47V | |
| + 5V | +/- 5% | 4,75V ~ 5,25V | |
| + 12V1 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V2 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V3 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V4 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V5 | +/- 5% | 11,4V ~ 12,6V | |
| + 12V6 | +/- 5% | 11,4V ~ 12,6V | |
| - 12V | +/- 10% | 10,8V ~ 13,2V | |
| + 5VSB | +/- 5% | 4,75V ~ 5,25V | |
2. BETRIEBSBEDINGUNGEN
| Operating conditions | Environment Temperrature rel. Humidity | ||
| Operation | 0 ~ 40 °C 20 | ~ 80 % | |
| Storage -25 ~ 85°C 10 ~ 90% | |||
3. LABEL
450W
550W
4.12V VERTEILUNG UND PIN BELEGUNG
12 11 10 9 8 7 6 5 4 3 2 1
宁
24 23 22 21 20 19 18 17 16 15 14 13
24PIN
ATX POWER CONNECTOR
| Pin | Color | Signal | Pin | Color | Signal |
| 1 | Orange | +3.3VDC | 13 | Orange Brown | +3.3VDC +3.3V def. sense |
| 2 | Orange | +3.3VDC | 14 | Blue | -12VDC |
| 3 | Block | COM | 15 | Black | COM |
| 4 | Red | +5VDC | 16 | Green | PS ON/OFF |
| 5 | Block | COM | 17 | Black | COM |
| 6 | Red | +5VDC | 18 | Black | COM |
| 7 | Block | COM | 19 | Black | COM |
| 8 | Grey | PWR OK | 20 | White | -5VDC |
| 9 | Violet | 1SVSB | 21 | Red | +5VDC |
| 10 | Yellow | +12VDC | 22 | Red | +5VDC |
| 11 | Yellow | +12VDC | 23 | Red | +5VDC |
| 12 | Orange | 113.3VDC | 24 | Black | COM |
PERIPHERAL DEVICES &EDD POWER CONNECTORS
FDD POWER CONNECTOR
| Pin Color | Signal | Pin | Color Signal | ||
| 1 | Red | +SVDC | 3 | Black | COM |
| 2 | Black | COM | 4 | Yellow | +12VDC |
EPS +12 V POWER CONNECTOR
| Pin | Color | Signal | Pin | Color | Signal |
| 1 | Black | COM | 5 | Yellow | +12VDC |
| 2 | Black | COM | 6 | Yellow | +12VDC |
| 3 | Black | COM | 7 | Yellow | +12VDC |
| 4 | Black | COM | 8 | Yellow | +12VDC |
SATA POWER CONNECTOR
| Pin | Color | Signal | Pin | Color Signal | |
| 1 | Orange | 3,3V | 4 | Black | COM |
| 2 | Black | COM | 5 | Yellow | +12VDC |
| 3 | Red | +5VDC | |||
TACHOSIGNAL
| Pin Color | Sign |
| 1 | Black COM |
| 2 | - - |
| 3 | Yellow RPM |
+12 V POWER CONNECTOR
| Pin Color | Signal | Pin | Color Signal | |
| 1 | Black | COM | 3 | Yellow +12VDC |
| 2 | Black | COM | 4 | Yellow +12VDC |
PCI EXPRESS VGA CONNECTOR
| Pin | Color | Signal | Pin | Color | Signal |
| 1 | Yellow | +12VDC | 4 | Black | COM |
| 2 | Yellow | +12VDC | 5 | Black | COM |
| 3 | Yellow | +12VDC | 6 | Black | COM |
SSI WORKSTATION 6-PIN (AGP PRO)
| Pin | Color | Signal | Pin | Color | Signal |
| 1 | Orange | 3.3VDC | 4 | Black | GND |
| 2 | Orange | 3.3VDC | 5 | Black | GND |
| 3 | Yellow | +12V2 | 6 | Yellow | +12V2 |
12V splitting ( for the 450, 550 and 650W model ) : =12V splitting ( for the 750, 850 and 1000W +1200W model ) :
12V1=24pin(mainboard)=12V1=24pin(mainboard)
12V2 = 4pin for CPU1 + P8 12V2 = 4pin for CPU1 + P8
12V3 = peripherals like HDD, FDD, SATA )
+4pin MOLEX for mainboard (MB) = 12V4 = peripherals like HDD, FDD, SATA
12V4 = PCIe1 + PCIe2 = 12V5 = PCIe1 (6+2pin) + PCIe3 (6pin)
= 12V6 = PCIe2(6 + 2pin) + PCIe4(6pin) + PCIe5
= ( only for the 1000W+1200W model

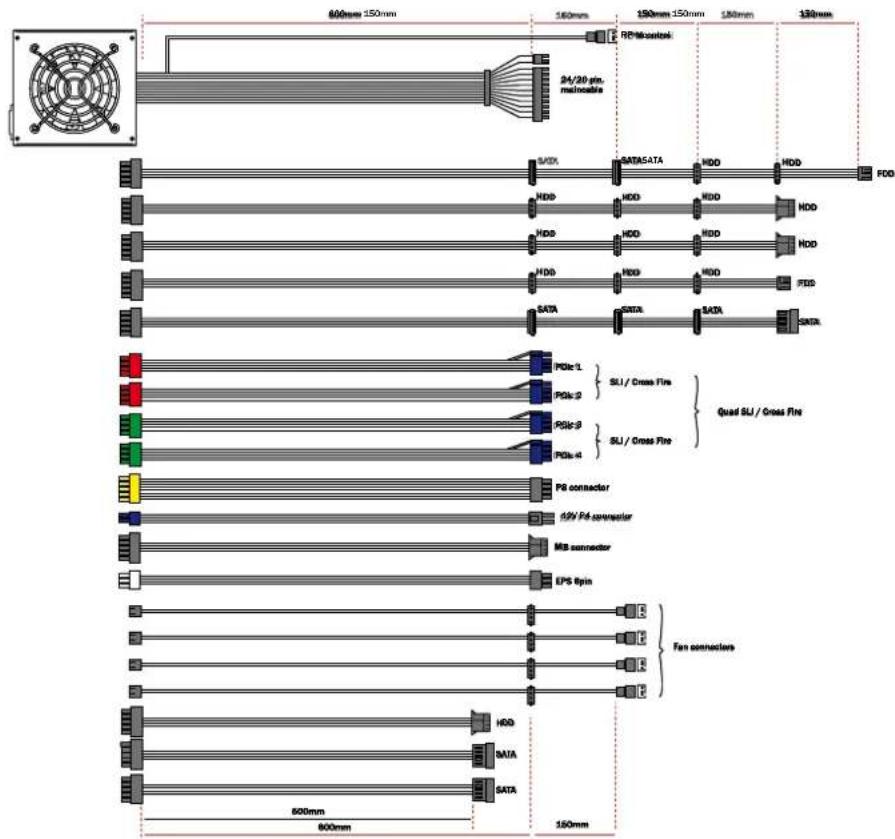

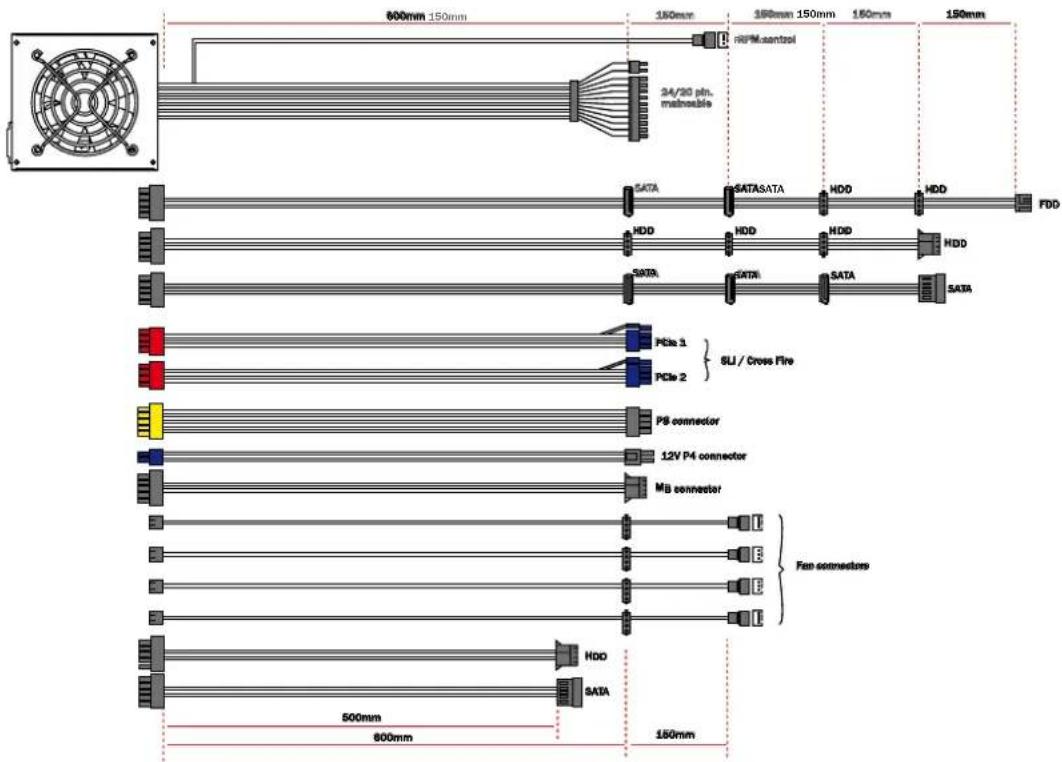

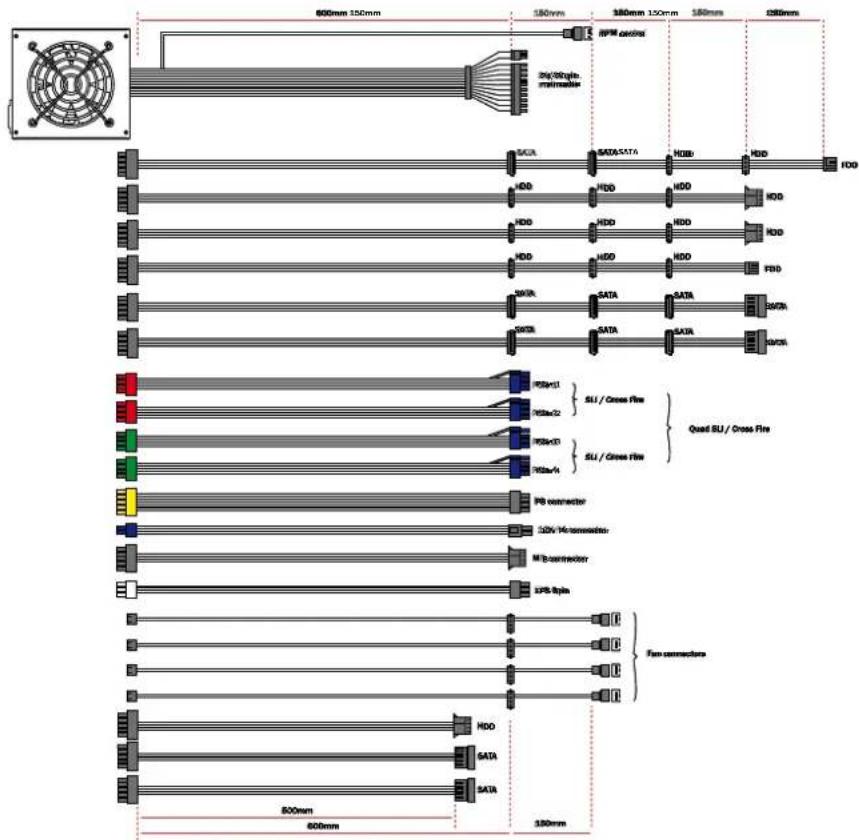

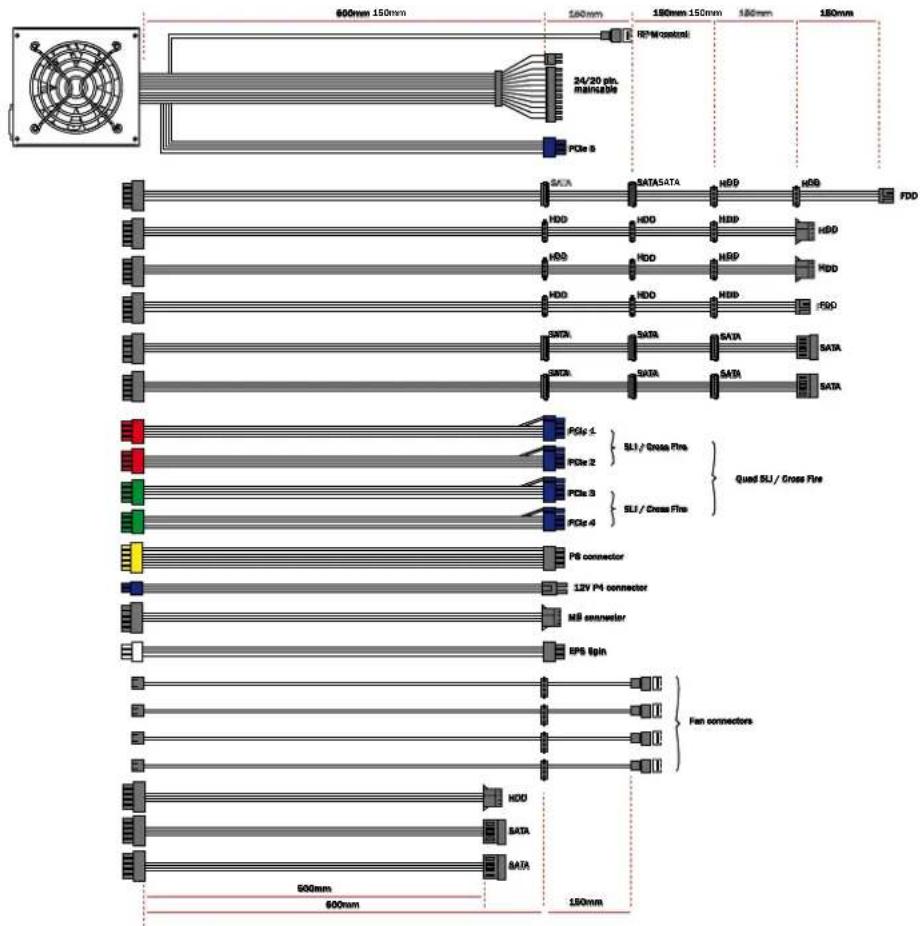

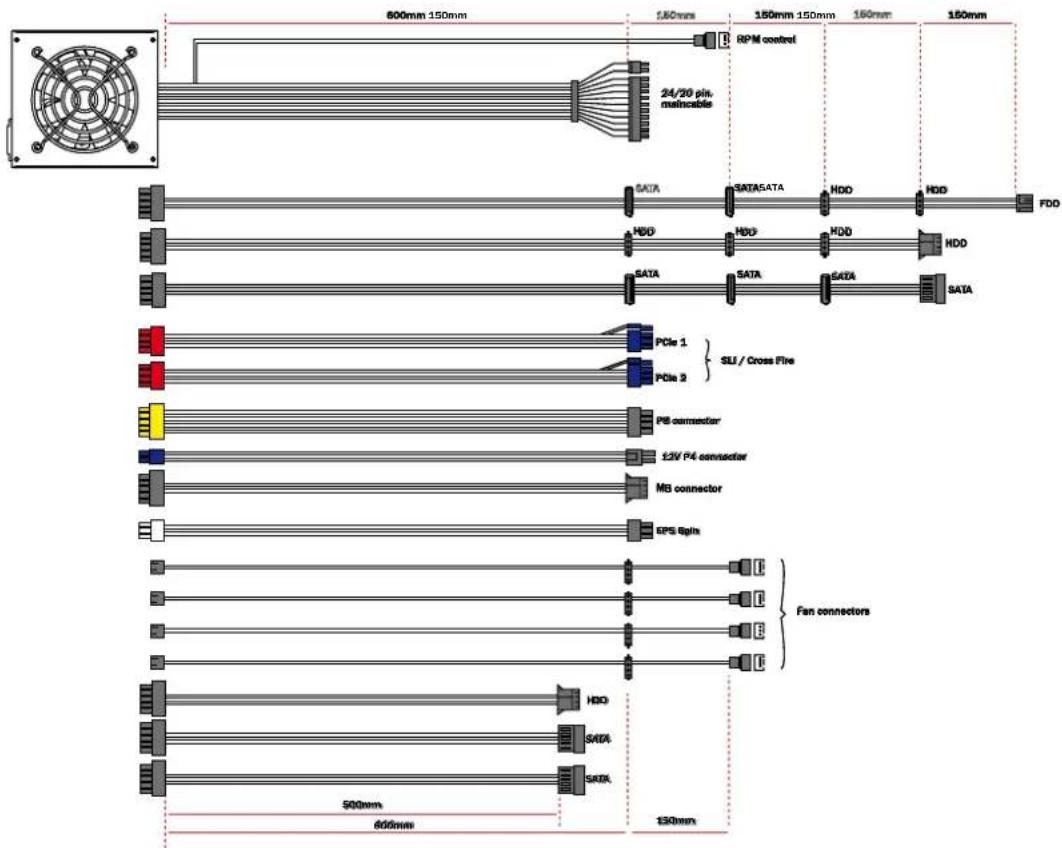

7. ANSCHLUSSMÖGLICHKEITEN UND KABELLÄNGEN
450W & 550W
650W
750W
850W
6. SICHERUNGSFUNKTIONEN
Alle be quiet! Netzele sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese sollen den Benutzer als auch das Netzteil und die angeschlossenen Komponenten schützen. Wenn eine dieser Sicherungen ausgelost wird, dann kommt es in den meisten Fällen zu einem Neustart oder Abschalten des Systems. In einem solchen Fall soll der PC sofort auf einen möglichen Fehler überprüft werden. Um systematisch den etwaigen Fehler ausfindig zu machen,lesen Sie sichitte das Kapitel „Fehlersuche" auf den folgenden Seiten durch. Die Dark Power PRO Serie verfügt über folgende Sicherungsfunktionen:
OCP (ÜBERSTROMSCHUTZ)
Wenn die Last auf den einzelnen Leitungen mehr als das angegebene Limit beträgt, schaltet das Netzteil automatisch ab.
UVP (UNTERSPANNUNGSSCHUTZ)
These Sicherung lost aus, wenn die Spannung auf den Leitungen unter ein bestimmtes Limit fällt. Das Netzteil wird auch in this fall automatisch abgeschaltet.
OVP (ÜBERSPANNUNGSSCHUTZ)
Die Überspannungssicherung lösst bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab.
SCP (KURZSCHLUSSSICHERUNG)
Die Sicherung bei Kurzschluss im Sekundärteil des Netzeils verhindert einen Defekt am Netzeil und an ihren Komponenten.
OTP (TEMPERATURSICHERUNG)
Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollen, schaltet es sich automatisch ab. Sie konnen es dann nach dem Abkühlen wieder einschalten.itte versichert Si sie sich, dass der PC mit einer ausreichenden Kuhlung ausgestattet ist.
OPP (ÜBERLASTSCHUTZ)
These Sicherung lost aus, wenn die gesamte Leistung die dem Netzteil abverlangt wird hoher ist, als die spezifizierte Hochstlast. Dies kann passieren, wenn das Netzteil nicht über genugend Leistung für das System verfügt.

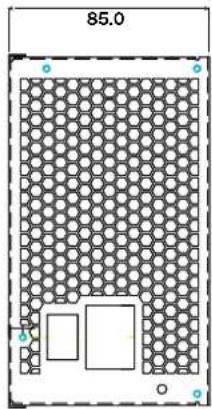

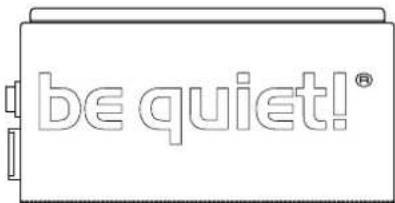

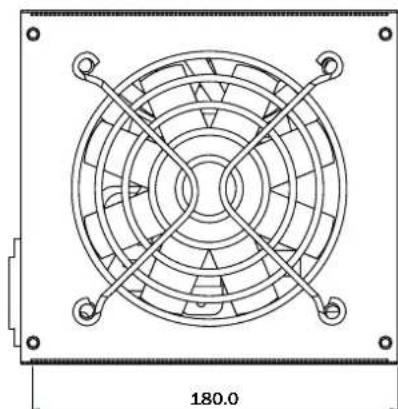

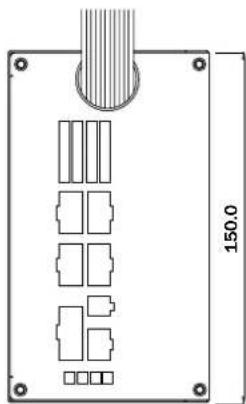

7. ABMESSAGENS DES NETZTEILS
8. FEHLERBEHEBUNG
Bitte beachten Sie
Bei ATX-Systemen erhält das Netzteil das Signal vom angeschlossenen Mainboard, um in Betrieb genommen zu werden. Daher prufen Sieitte, entweder mit Hilfe des Mainboards- oder des Gehausehandbuches, ob der An-/ Ausschalter korrekt verbunden wurde.
ACHTUNG:
Arbeiten an Stromquellen konnen zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren, beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzeil sofort vom Stromnetz zu trennen und danach nicht mehr in Betrieb zunehmen. Schrauben Sie das Netzeil niemals auf. Im Inneren befinden sich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können.itte lessen Sie Reparaturen nur von autorisiertem Fachpersonal durchfuhren!
Wenn das System bei installmentem Netzteil nicht ordnungsgemäß Funktioniert, überprüfen Sieitte zuerst diese möglichen Fehlerquellen:
A. Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Dose nur für das Computernetzteil.
B. Prufen Sie, ob samtliche Anschlasse korrekt miteinander verbunden worden sind und korrigieren Sie gegebenenfalls diese bei z.B. Fehlpolung.
C. Kontrollieren Sie die Verbindung des Ein-/Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf das Handbuch zu Ihr dem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I" stellen und den Ein-/Ausschalter am Gehäuse betätigten. Falls das Netzteil sich weiterhin nicht einschalten{lsst, fahren Sie mit dem nachsten Punkt fort.
D. Überprüfen Sie Ihr System auf mögliche Kurzschlusses oder defekte Hardware, in dem Sie den Rechner aushalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sieihn wieder ein. Wiederholen Sie diesen Vorgang und schreiben Sie nach jedem Neustart eines der Geräte an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sieitte mindestens 5 Minuten mit dem erneuten Einsatzen, da das Gerät mit einem Überlastungsschutz ausgestattet ist.
HAUFIGE PROBLEM:
Problem: Die ausgegebenen Spannungen (über Bios) sind zu niedrig/hoch
Wenn Sie im Bios des Mainboards oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt an der ungenauen Messung des Mainboards und muss nicht zwangsweise der Realität entsprechen.
Mit einem Multimeter ( Spannungsmessgerät ) konnen Sie die Spannungen am Kabel des Netzteils selbst messen. Dies wird genauere Messungen ergebn. Falls die Leitungen immer noch außerhalb der Toleranz sein sollenen, verbinden Sie sichitte mit unserem Kundenservice.
Problem: Nach dem Einbau einer neuen Grafikkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit ab
Sie haben eine neue leistungsstärkere Grafikkarte in ihr System eingebaut und nun startet der PC nicht mehr oder stürzt bei der kleinsten Auslastung(sofort ab.Das Netzteil ist zu schwach fur ihre Grafikkarte ausgelegt.Bitte schauen Sie vor dem Kauf in unserem Watt-Konfigurator unter www.be-quiet.net nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem Sortiment empfohlen.
Wichtiger Hinweis:
Bei Nichtfunktionieren des Netzteils vergewissem Sie sich, dass Sie diese Betriebsanleitung vollständig durchgehen haben und die genannten Probleme ausschreiben können. Falls die Probleme weiter bestehen, setzen Sie sichitte umgehend mit unseren Kundenservice in Verbindung.
Alle eingehenden Rücksendungen werden von unserem RMA-Service geprüft. Falls sich ein Netzteil als fehlerfrei Herausstellen soll, wird es an den Kunden zurückgeschickt. Darüber hinaus wird eine Prüfpsachale für den entstandenen Aufwand erhoben.
Der Ablauf fur den Vor-Ort-Austausch Service im ersten Jahr nach dem Kauf lauft wie folgt ab:
Zuerst rufen Sieitte die be quiet Hotline an,um technische Faren und Details zu klaren.Danach wird die Einwilligung fur einen Austausch erteilt und entsprechend veranlasst.
Was wir in thisem Fall von Ihnen brauchen:
Wir benotigen eine Kopie Ihres Kaufbeleges und eine prazise Fehlerbeschreibung, welche Sie unsitte per Fax, E-Mail oder Post zusenden. Daraufhin erhalten Sie ein neues Netzteil von uns. Bei der Anlieferung des neuen Netzteils überreichen Sie dem DHL-Mitarbeiteritte das defekte Netzteil zwecks Rücklieferung an Listan.itte vergewissern Sie sich, dass das Netzteil im Karton mitsamt dem Zubehorvorhanden ist.
9. ZUBEHÖR
Im Lieferumfang des Netzteils ist kein den Verbindungskabeln des Kabelmanagements folgenden Zubehör enthalten:
- Kaltgerätekabel
Bedienungsanleitung
Kabelbinder - Schrauben zur Netzteilbefestigung
10. ARTIKELNUMMERN UND BARCODES
BN071-BQT P7-Pro 450W
BN072-BQT P7-Pro 550W
BN073-BQT P7-Pro 650W
BN074-BQT P7-Pro 750W
BN075-BQT P7-Pro 850W
BN076-BQT P7-Pro 1000W
BN077-BQT P7-Pro 1200W
11. ENTSORGUNGSHINWEISE
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin.
Helfen auch Sie mit beim Umweltschutz und sorgen davon, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich** verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich auch über ihren lokalen Abfallkalender oder ei ihrer Stadt- oder ihrer Gemeindeverwaltung über die in ihrem Gebiet zur Verfugung stehenden Möglichkeit der Rückgabe oder Sammlung von Altgeräten.
- Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte
** Gesetz über das Inverkehrbringen, die Rücknahme und die umweltvertragliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikergegesetz - ElektroG) vom 16. März 2005
12. GARANTIE, HERSTELLERANGABEN UND COPYRIGHT
3 Jahre Garantie
1 Jahr Vor-Ort-Austausch
Kostenloser Austausch innerhalb von 48 Stunden vor Ort
(Gilt fur Endverbraucher und innerhalb Deutschland)
Wenn Sie noch weitere Fragen zu unseren Produkten haben, dann wenden Sie sichitte an unsere gebührenfreie Service-Hotline unter der Nummer:
0800-0736736
Mo.-Fr.09:00-17 30 Uhr
Listan GmbH & Co. KG
Biedenkamp 3a
Copyright © Listan GmbH & Co. KG 2007. Alle Rechte vorbehalten.
Bitte beachten Sie die folgenden Hinweise:
- Der Inhalt dieser Dokumentationarf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfaltigt, weitergegeben, verbreitet oder gespeichert werden.
- be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkte- und Firmennamen können Marken oder Handelsnahmen ihrer jeweiligen Eigentümer sein.
- Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan besteht sich deshalb das Recht vor, ohne vorherige Ankündigungen jedem der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
- Listen ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jeder weder besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
- der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder ausdrücklich noch stillschweigend irgende Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmen Zweck, es sei dann, anwendbare Gesetze oder Rechtssprechung schreiben zwingend eine Haftung vor. Listan besteht sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.
1. INTRODUCTION
be quiet! Netzeile werden mit einer speziellen Legierung überzogen. Diese reduziert Interferenzen wesentlich effektiver, als es bei herkömmlichen Netzeilen der Fall ist.
3.1.COMPATIBILITY
Falls das Netzteil mit einer zu hohen Temperatur betrieben werden sollen, schaltet es sich automatisch ab. Sie konnen es dann nach dem Abkühlen wieder einschalten.itte versichern Sie sich, dass der PC mit einer ausreichenden Kuhlung ausgestattet ist.
OPP (OVER POWER PROTECTION)
Listan GmbH & Co. KG
Biedenkamp 3a
PCIE3 ET PCIE4 (A PARTIR DE 750 W)
Listan GmbH & Co. KG
Biedenkamp 3a
Listan GmbH & Co. KG
Biedenkamp 3a
21509 Glinde Germania
3AMEHA HA MECTE B TEUEHNE 1 TOA:
HaHHa co dHn NOKyNk, Bbl noluyaeTe noHbI rOd HadexHoro cepBnCHoro 6cayxNBaHnno 3aMeHe Ha MeTe, B pAMKax KOtOpO npOn3BOHTCg 3aMeHa 6LoKa nITAHnHa MeCTe B TeueHne 48 YacOB nocBe BaWero 3BOHka Ha ropeuYIO AnHIO be quiet! Ha HObI b 6AoK nITAHn. (DeiCTBNTeALbHO TOABKO DA KOhUHO IOnb3oBaTeAry B npedeLax TepMaHn)
Listan GmbH & Co. KG
Biedenkamp 3a
21509 Glinde Germany/TePMaHn
AApEc 3eKToHHo NoTbI Po cepBnCHomy o6caykBaHIO: service@be-quiet.com
Abtopckoe npabo npHnAdAeXHT 們 Listan GmbH & Co. KG 2007. Bce npaba coxpaHraTcra.
Co6IoDaIte cIeDyIOUne yka3aHnA:
- 3anpeaaetcnoHna nuaCTnHna nepedaa coepkaHna daHHo DOkymeHTaun 6e npdeBaPnteBHorO nncbMeHHoro pa3peweHn Listan B Ano6o foOpme, a TaKxe ee pa3mHOxHe, pacnpocTpaHeHne HxApaHeHne.
- be quiet!Яьяетс зaperнстрпobанноуproв Марко КOMmaHn Listan GmB&Co.KG.Дуг ue yomhytbe B daHHoD OOKymeHTaUHN HaMEHOBAHn IpoDyKTOB H Na3BaHnФИpMbI MOrTy RAJIbCra MapKaMn Hn IOpHdNueCKHM HaMEHOBAHnIM Nx COOTBeTCTByOuNX Co6CTBeHHNKOB.
- Kompania Hsian noctoHNO coBepseHCTBye npOdykTbI B COOTBeTcTBne CO CBOe IIOANTKoi. POToM y Kompana Hsian ocabare 3a co6oB npaBO Ha n3MeHeHne n yAyuWeHne AHOBO, ONncaHHOro B HactoJeuDOKyMeHTaunnpOdyKTa, 6e3 npEdbapnteAho HorO yBeDoMaEHn.
- Kompana Hua Listan Hn npn KaKnx 06ctoTeBCTbax He HeceT OTBeTCTBeHHocTb 3a IOTepu DaHHbIX Hn CBeDeHn Hn 3a AIO6oB, BblBaHHbI 3TNM OCO6bI, CoNYTCTByIOUHn, KOCBEHHbI Hn npraMo yuepe6.
- coepxahne 3toi DOkymeHTaun npBedeHO B TAKOM BnDE, B KAKOM OHO ppeCTabEHO Ha HactoHIM MOMENT. Listan He 6epet Ha c6b Kakyo-ilo6 rapaHTIO 3a IpaBnAhoCTb HAn IOANOTy COePxAHHN 3TOI DOkymeHTaun B IaCHOH N B HerlaacHOI FOPE Me BKIOHTeBHO, HO HE ORpaHnUHBAET DeICTBE HeIaCHOH rapaHTIN HA IIPOHOCTb dA PyIHKA N HA IIPOHOCTb DAA ONPeDeAEHHO UeAN, 3a NCKAOUeHNEM CAYaeB, PNI KOtOpBX BO3AaraTcR OTBETCTBEHOCTB B INPHyADTEbHOM NOPRAKe COrACHO COOTBTCTBYIOeMy 3aKHOHOATEABCTBY HN B cyde6Hom IopRdke. KomnaHra Listan ocTabAeret 3a Co6oI npaboB AIOBOe Bpemr BHOCHTb N3MeHeHIN B DaHHyo DOkymeHTaun Hn N3bIMatb DOkymeHTauio 6e3 IpeBaPteALBOHO yBeOMAeHIN.
WWW.BE-QUIET.COM
