MODE D'EMPLOI DSLN12U ASUS

Manuel de l’utilisateur

DSL-N12U Routeur-modem ADSL sans fil 11NCopyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont

décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de

restitution, ou traduit dans quelque langue que ce soit sous quelque forme

ou quelque moyen que ce soit, à l’exception de la documentation conservée

par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse

de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit

est réparé, modifié ou altéré, à moins que cette réparation, modification ou

altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du

produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS,

ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont

utilisés que dans un but d’identification ou d’explication dans l’intérêt du

propriétaire, sans intention de contrefaçon.

Contenu de la boîte 5

Votre routeur ADSL 5

2 Créer votre réseau 8

Positionner le routeur ADSL 8

Connecter vos périphériques 10

Avant de commencer 11

A. Désactivez le serveur proxy si celui-ci est activé. .11

B. Configurez les paramètres TCP/IP pour l’obtention

automatique d’une adresse IP. 13

C. Désactivez la numérotation de votre connexion à

distance (si disponible). 14

Configurer votre routeur ADSL 15

3 Congurationvial’interfaceWeb 18

Se connecter à l’interface de configuration 18

Utiliser la fonction WPS (Wi-Fi Protected Setup) 20

Utiliser la Carte Réseau 22

Créer plusieurs profils de SSID 23

Gérer la bande passante EzQoS 24

Mise à jour du firmware 25

Restauration/Sauvegarde/Transfert de paramètres 26

4 Utiliserlesutilitaires 27

Installer les utilitaires 27

Firmware Restoration 30

Configurer une imprimante réseau 374

Services de reprise et de recyclage d’ASUS 46

Rapport de la Commission Fédérale des Communications 46

Informations de sécurité 48

Déclaration de conformité (Directive R&TTE 1999/5/CE) .48

Marque d’avertissement CE 48

GNU General Public License 49

Informations de contact ASUS 58

Centres d’appels mondiaux 595

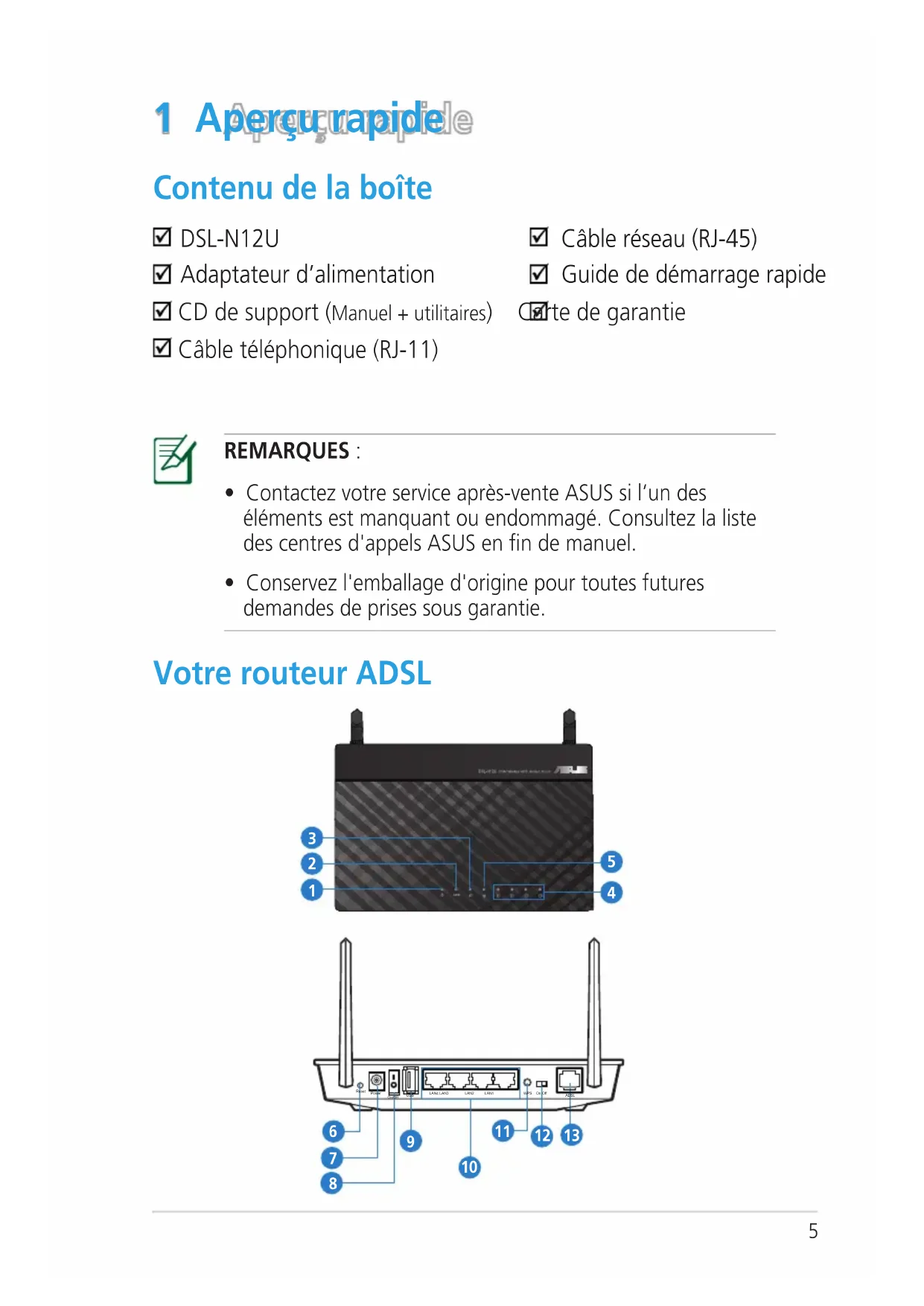

Votre routeur ADSL Contenu de la boîte

• Contactez votre service après-vente ASUS si l’un des

éléments est manquant ou endommagé. Consultez la liste

des centres d'appels ASUS en fin de manuel.

• Conservez l'emballage d'origine pour toutes futures

demandes de prises sous garantie.

DSL-N12UDSL-N12U C�ble réseau (RJ-45)C�ble réseau (RJ-45) (RJ-45)

Adaptateur d’alimentationAdaptateur d’alimentation Guide de démarrage rapideGuide de démarrage rapide

CD de support (Manuel + utilitaires) Carte de garantie

C�ble téléphonique (RJ-11)

Éteinte : appareil éteint.

Allumée : appareil prêt à établir une connexion réseau.

Clignote lentement : mode Secours

Clignote rapidement : fonction WPS en cours d’exécution.

LED ADSL Allumée : lien ADSL établi.

Clignotante : pas de lien ADSL ou impossible d’établir de lien ADSL.

LED réseau étendu (WAN)

Éteinte : appareil éteint ou aucune connexion physique.

Allumée : connexion établie à un réseau étendu (WAN).

LED réseau local (LAN)

Éteinte : appareil éteint ou aucune connexion physique.

Allumée : connexion établie à un réseau local (LAN).

Éteinte �� pas de signal Wi-Fi.

Allumée �� appareil prêt à établir une connexion sans fil. sans fil.

Clignotante : transmission ou réception de données sans fil.

Bouton de réinitialisation

Ce bouton restaurer les paramètres par défaut de l’appareil.

Prise d’alimentation (CC)

Insérez l’adaptateur secteur sur ce port puis reliez votre appareil à une

source d’alimentation.

Appuyez sur ce bouton pour allumer ou éteindre l’appareil.

Ports USB 2.0 / USB 1.1

Connectez des périphériques USB 2.0/USB 1.1 sur ces ports (ex : clé ou

disque dur de stockage USB).

Insérez le c�ble USB de votre iPad sur l’un de ces ports pour le recharger.

Insérez le c�ble USB de votre imprimante sur l’un de ces ports pour

configurer l’impression réseau. Pour plus de détails, consultez la section

Configurer votre imprimante réseau.

Ports de réseau local 1 ~ 4

Connectez des c�bles réseau sur ces ports pour établir une connexion

Permet d’activer ou de désactiver la connexion Wi-Fi.

Port ADSL Connectez ce port à un filtre séparateur ADSL ou une prise téléphonique via

Une fois sorti de son emballage, le routeur ADSL ASUS est

conçu pour être installé sur une surface plane comme un

meuble ou une étagère. L'unité peut également être fixée à un

• N'utilisez que l'adaptateur secteur accompagnant le routeur.

L'utilisation d'autres adaptateurs peut endommager le

CC Entrée CC : +19V avec courant max. de

50~90% Stockage 20~90%

Pour monter le routeur ADSL sur son socle �

1. Localisez les deux

crochets de fixation situés

sous le routeur ADSL.

2. Définissez deux trous sur

un mur ou sur une autre

3. Serrez deux vis de type

qu'un quart seulement

4. Faites passer puis posez les crochets du routeur ADSL sur les vis.

REMARQUE � réajustez les vis si vous ne pouvez pas y installer

le routeur ADSL si l'installation est instable.8

2 Créer votre réseau

Positionner le routeur ADSL Pour optimiser la transmission du signal sans fil entre votre

routeur et les périphériques réseau y étant connecté, veuillez

vous assurer des points suivants :

• Placez le routeur ADSL dans un emplacement central pour

obtenir une couverture sans fil optimale.

• Maintenez le routeur à distance des obstructions

métalliques et des rayons du soleil.

• Maintenez le routeur à distance d’appareils ne

fonctionnant qu’avec les standards/fréquences Wi-

Fi 802.11g ou 20MHz, les périphériques 2.4GHz et

Bluetooth, les téléphones sans fil, les transformateurs

électriques, les moteurs à service intense, les lumières

fluorescentes, les micro-ondes, les réfrigérateurs et autres

équipements industriels pour éviter les interférences ou les

pertes de signal sans fil.

• Mettez toujours le routeur à jour dans la version de

firmware la plus récente. Visitez le site Web d’ASUS sur

http�//www.asus.com pour consultez la liste des mises à

• L’orientation des deux antennes dans la position illustrée

ci-dessous peut aider à améliorer la qualité de couverture

Pour établir votre réseau, vous aurez d’un ou deux ordinateurs

répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX)10Base-T/100Base-TX)

• Compatible avec le standard sans fil IEEE 802.11b/g/nb/g/n

• Si votre ordinateur ne possède pas de module réseau sans

fil, installez une carte réseau sans fil compatible avec le

standard IEEE 802.11b/g/n sur votre ordinateur.

• Gr�ce au support de la technologie bi-bande, votre routeur

ADSL prend en charge les signaux sans fil des bandes

2.4GHz et 5GHz simultanément. Ceci vous permet de

prendre part à des activités Web telles que la navigation

sur Internet ou la lecture/écriture de courriels sur la bande

des 2.4GHz tout en profitant de la diffusion en continu de

contenu audio/vidéo en haute définition sur la bande des

• Si vous n’utilisez qu’un seul ordinateur avec une carte réseau avec une carte réseau

sans fil uni-bande IEEE 802.11b/g/n, vous ne pourrez utiliser

que la bande des 2.4GHz.

• Si vous utilisez un seul ordinateur avec une carte réseauSi vous utilisez un seul ordinateur avec une carte réseau avec une carte réseau

sans fil bi-bande IEEE 802.11a/b/g/n, vous pourrez utiliser la

bande des 2.4GHz et des 5GHz.

• Si vous utilisez deux ordinateurs avec une carte réseau sansSi vous utilisez deux ordinateurs avec une carte réseau sans avec une carte réseau sans

fil bi-bande IEEE 802.11a/b/g/n, vous pourrez utiliser les

bandes des 2.4GHz et 5GHz simultanément.

• Les c�ble réseau Ethernet RJ-45 utilisés pour établir une

connexion réseau ne doivent pas excéder une longueur de

Connecter vos périphériques

• Il est recommandé d'utiliser une connexion filaire pour la

configuration initiale afin d'éviter des problèmes d'installation

causés par l'instabilité du réseau sans fil.

• Avant toute chose, veuillez vous assurer des points suivants :

• Déconnectez tous les c�bles de votre configuration

modem actuelle. Si votre modem possède une batterie de

secours, retirez-la.

• Redémarrez votre ordinateur (recommandé).

Pour configurer votre routeur via une connexion filaire �

1. Connectez votre téléphone à la prise “Phone” du séparateurConnectez votre téléphone à la prise “Phone” du séparateur

de ligne, et ce dernier à une prise téléphonique murale.

2. À l’aide du c�ble téléphonique fourni, reliez le port ADSL dueliez le port ADSL du

DSL-N12U à la prise “DSL” du séparateur de ligne.

3. A l’aide du c�ble RJ-45 fourni, connectez votre ordinateur àA l’aide du c�ble RJ-45 fourni, connectez votre ordinateur à

l’un des ports LAN du routeur ADSL.

ResetPowerOn/Off USB LAN4 LAN3 LAN2 LAN1 WPS On OffADSLASUS Wireless ADSL RouterWall power outletNetwork cablePhone Line Wall telephone outletPhone Line Phone Line11

A. Désactivez le serveur proxy si celui-ci est

1. Cliquez surCliquez sur Démarrer >

Internet Explorer pour lancer

2. Cliquez sur Outils > Options

Internet > onglet Connexions

> Paramètres réseau.

REMARQUE : Avant de configurer votre routeur ADSL, suivez

les instructions données dans cette section.

3. À partir de l’écran À partir de l’écran

Paramètres du réseau

local, décochez l’option

proxy pour votre réseau

4. Cliquez sur OK une fois

1. Dans la barre desDans la barre des

Safari > Préférences

2. Dans la liste desDans la liste des

protocoles, décochez

les options Proxy FTP

et Proxy web sécurisé

3. Cliquez sur OK une fois

REMARQUE � Consultez le fichier d’Aide de votre explorateur

Internet pour plus de détails sur la désactivation du serveur

3. Pour obtenir une adresse

IP iPv4, cochez l’option

Obtenir une adresse IP

Pour obtenir une adresse

IP iPv6, cochez l’option

IPv6 automatiquement.

4. Cliquez sur OK une fois

B. Configurez les paramètres TCP/IP pour

l’obtention automatique d’une adresse IP.

1. Cliquez surCliquez sur Démarrer >

Panneau de configuration

> Réseau et Internet >

Centre réseau et partage

> Gérer les connexions

2. Sélectionnez Protocole

Internet version 4 (TCP/

IPv4), puis cliquez sur

1. Cliquez sur la Pomme

gauche de votre écran.

2. Cliquez sur Préférences

3. Dans l’onglet TCP/IP,

sélectionnez Via DHCP

dans le menu déroulant

C. Désactivez la numérotation de votre

connexion à distance (si disponible).

1. Cliquez surCliquez sur Démarrer >

Internet Explorer pour lancer

2. Cliquez sur Outils >

Options Internet > onglet

3. Cochez l’option Ne jamais

établir de connexion.

4. Cliquez sur OK une fois

REMARQUE � Consultez l’Aide de votre systèmeConsultez l’Aide de votre système

d’exploitation pour plus de détails sur la configuration des

paramètres TCP/IP de votre ordinateur.

REMARQUE � Consultez le fichier d’Aide de votre explorateur

Internet pour plus de détails sur la désactivation d’une

connexion à distance.15

1. Avant de commencer les procedures de configuration ADSL,

assurez-vous que l’indicateur lumineux (LED) ADSL situé en

façade du DSL-N12U est allumé.

2. Lancez votre explorateur Internet. La page Web QIS appara�tLancez votre explorateur Internet. La page Web QIS appara�t

automatiquement et détecte votre type de connexion, la

valeur VPI/VCI et le mode d’encapsulation.

REMARQUE � Si la page QIS n’appara�t pas lorsque vous

lancez votre explorateur Internet, désactivez les paramètres

proxy de l’explorateur Internet.

Configurer votre routeur ADSL16

3. Si nécessaire, saisissez votre nom d’utilisateur et mot de passe.aisissez votre nom d’utilisateur et mot de passe.

Cliquez sur Apply (Appliquer).

• Pour ce type de configuration, la connexion à Internet est

effectuée via le protocole PPPoE. L’écran de configuration

varie en fonction du type de connexion à Internet.

• Contactez votre fournisseur d’accès à Internet pour obtenir

les informations requises, telles que par exemple le nom d’

utilisateur et le mot de passe.

Si la détection automatique de votre type de connexion ne

fonctionne pas, cliquez sur Manual Setting (Configuration

manuelle) et définissez les paramètres de connexion

4. La configuration de la connexion à Internet est terminée.La configuration de la connexion à Internet est terminée.

• Cliquez surCliquez sur Going to Internet pour surfer sur Internet.

• Cliquez sur Simple Wireless Security SetupSetup pour

configurer les paramètres de sécurité de base incluant le

SSID, la méthode d’authentification et de chiffrement du

• Cliquez sur Cliquez sur Back to main page pour retourner à la page

3 Configuration via l’interface

Se connecter à l’interface de configuration

Le routeur ADSL inclut une interface utilisateur en ligne qui

permet de le configurer sur votre ordinateur à l’aide d’un

explorateur Web tel que Internet Explorer, Firefox, Safari ou

Pour vous connecter à l’interface de configuration Web �

1. Dans la barre d’adresse de votre navigateur Web, entrez

l’adresse IP par défaut de votre routeur ADSL : 192.168.1.1

2. Dans la fenêtre de connexion, saisissez le nom d’utilisateur

par défaut (admin) et le mot de passe (admin).19

3. L’interface de configuration du routeur se lance. Utilisez cette

interface pour configurer divers paramètres du routeur.

• Assurez-vous que vos client réseau soient configurés de

manière à obtenir une adresse P automatiquement et

que leur serveur proxy et la numérotation de connexion à

distance soit désactivés.

• Pour plus de détails, consultez la section Avant de

commencer de ce manuel.20

• Assurez-vous que vvos clients réseau utilisent un adaptateur

sans fil compatible avec la fonction WPS.

• Adaptateurs sans fil et systèmes d'exploitation Windows

compatibles avec la fonction WPS :

Système d’exploitation Adaptateurs sans fil compatibles

Carte réseau sans fil ASUS/Intel (sauf

modèles WL-167g et WL-160W)

ASUS WL-167g v2 avec version de pilote

v.3.0.6.0 ou ultérieure

ASUS WL-160N/WL-130N avec version de

pilote v.2.0.0.0 ou ultérieure

Windows 2003 32-bits

Carte réseau sans fil ASUS/Intel (sauf

modèles WL-167g et WL-160W)

ASUS WL-167g v2 avec version de pilote

v.1.2.2.0 ou ultérieure

ASUS WL-160N/WL-130N driver v.1.0.4.0 ou

Carte réseau sans fil ASUS avec ASUS WLAN Utility

ASUS WL-167g v2 avec version de pilote

v.1.2.2.0 ou ultérieure

ASUS WL-160N/WL-130N avec version de

pilote v.1.0.4.0 ou ultérieure

Utiliser la fonction WPS (Wi-Fi Protected Setup)

La fonction WPS (Wi-Fi Protected Setup) permet de configurer

un réseau sans fil sécurisé en toute simplicité.21

2. Suivez les instructions apparaissant à l’écran pour terminer la

configuration du réseau sans fil.

IMPORTANT ! Contactez votre FAI (Fournisseur d’accès

à Internet) pour obtenir les informations de connexion

Pour utiliser la fonction WPS �

1. Dans le champ WPS, cliquez sur le bouton rouge pour lancer

REMARQUE : Vous pouvez aussi appuyer sur le bouton WPS

du routeur pour lancer l’Assistant WPS.22

Utiliser la Carte Réseautiliser la Carte Réseau

La Carte Réseau (Network Map) vous permet de visualiser le

statut et de configurer les paramètres de connexion à Internet

du système et des clients de votre réseau. Elle vous permet de

configurer rapidement votre réseau étendu (WAN) à l’aide de la

fonction de Quick Internet Setup (QIS).

Pour visualiser la statut et configurer les paramètres, cliquez sur

les icônes de la page principale :

Cliquez sur cette icône pour afficher les informations de la

connexion Internet, les adresses IP WAN, le DNS, le type de

connexion et l’adresse de la Passerelle. Depuis l’écran Statut

Internet, utilisez l’utilitaire de configuration Quick Internet

Setup (QIS) pour configurer rapidement votre réseau étendu

Cliquez sur cette icône pour afficher les informations du

SSID, des méthodes d’authentification et de chiffrement, des

Adresses IP du réseau local ou des Adresses MAC. Activez le

mode WPS depuis l’écran de statut du système

Cliquez sur cette icône pour afficher les informations sur les

clients ou les ordinateurs du réseau. Ce menu vous permet

de bloquer/débloquer un client.

Statut de l’imprimante USB Cliquez sur cette icône pour afficher les informations sur

l’imprimante USB connectée au routeur..23

Créer plusieurs profils de SSID Le routeur sans fil vous permet de créer plusieurs profil de SSID

afin de répondre à différents scénarios en fonction de la t�che à

PourcréerunprolSSID:

1. Dans le champ SSID, cliquez sur Add (Ajouter).

2. Configurez les paramètres du profil, puis cliquez sur Add

Gérer la bande passante EzQoS EzQoS vous permet de configurer l’ordre de priorité de la bande

passante et de gérer le trafic réseau.

Pour configurer l’ordre de priorité de la bande passante �

1. Dans le menu de navigation situé sur la gauche de l’écran,Dans le menu de navigation situé sur la gauche de l’écran,

cliquez sur EzQoS Bandwidth Management (Gestion de

bande passante EzQoS

2. Cliquez sur les quatre application pour configurer l’ordre de

Le routeur traite en priorité le trafic relatif au Jeu.

Internet Application

Le routeur traite en priorité le trafic vers les bo�tes mail, la

navigation sur Internet et les autres applications Internet.

FTP Le routeur traite en priorité le trafic de téléchargement/

chargement depuis/sur le serveur FTP.

Voip/Video Streaming

Le routeur traite en priorité le trafic audio/video.

3. Cliquez sur Save (Enregistrer) pour sauvegarder la

Pour mettre à jour le firmware �

1. Cliquez sur l’élément Advanced Setting (Paramètres

avancés) du menu de the navigation situé à gauche de

Mise à jour du firmware

REMARQUE : Téléchargez le dernier firmware sur le site Web

d’ASUS : http�//www.asus.com

REMARQUE : Si le processus de mise à jour échoue, le

routeur ADSL basculera automatiquement en mode de

secours et le voyant d’alimentation en façade clignotera

lentement. Pour restaurer le système, utilisez l’utilitaire

Firmware Restoration.

2. Dans le menu Administration, cliquez sur Firmware

Upgrade (Mise à jour du firmware).

3. Dans le champ New Firmware File (Nouveau Fichier de

Firmware), cliquez sur Browse (Parcourir) pour localiser le

nouveau firmware sur votre ordinateur.

4. Cliquez sur Upload (Charger). Le chargement prend environ

Restauration/Sauvegarde/Transfert de

Pour restaurer / sauvegarder / charger des paramètres �

1. Cliquez sur l’élément Advanced Setting (Paramètres

avancés) du menu de the navigation situé à gauche de

3. Sélectionnez les tâches que vous souhaitez effectuer :

• Pour restaurer les paramètres par défaut, cliquez sur

Restore (Restaurer) puis cliquez sur OK lorsque le

message de confirmation apparaît.

• Pour sauvegarder les paramètres système actuels, cliquez

sur Save (Enregistrer), puis cliquez sur Save (Enregistrer)

dans la fenêtre de téléchargement de fichiers pour

sauvegarder le fichier système à l’emplacement désiré.

• Pour restaurer les paramètres système précédents, cliquez

sur Browse (Parcourir) pour localiser le fichier système

que vous souhaitez restaurer, puis cliquez sur Upload

Pour plus de détails sur les paramètres avancés, cliquez

sur le lien hypertexte. La fenêtre d’aide affichée dans la

colonne de droite fournit de nombreuses indications sur

l’utilisation des fonctions du routeur27

4 Utiliser les utilitaires

• Installez les utilitaires du routeur ADSL depuis le CD de

Si l’exécution automatique est désactivée, exécutez le

fichier setup.exe depuis le répertoire racine du CD de

2. Cliquez sur Suivant.

Installer les utilitaires

Pourinstallerlesutilitaires:

1. Cliquez sur Install...Utilities.28

3. Cliquez sur Suivant

pour utiliser le dossier de

destination par défaut ou

cliquez sur Parcourir.

4. Cliquez sur Next pour

accepter le dossier de

destination par défaut du

programme ou entrez un

5. Cliquez sur Terminer une

fois l’installation effectuée.29

Device Discovery est un utilitaire sans fil ASUS qui détecte les

routeurs sans fil ASUS et permet de les configurer facilement.

Pour lancer l’utilitaire Device Discovery �

• Depuis le bureau de votre ordinateur, cliquez sur Démarrer >

Tous les programmes > ASUS Utility > DSL-N12U Router

• Cliquez sur Configure (Configurer) pour accéder

à l’interface de configuration du routeur ADSL et

modifier ses paramètres de fonctionnement.

• Cliquez sur Search (Rechercher) pour détecter les

routeurs sans fil ASUS search for ASUS wireless routers

• Cliquez sur Exit (Quitter) pour quitter l’application.30

Firmware Restoration

Firmware Restoration est un utilitaire qui recherche

automatiquement les routeurs ASUS dont la mise à niveau du

firmware a échoué puis restaure ou charge le firmware que vous

avez spécifié. Le processus prend de 3 à 4 minutes.

IMPORTANT � Utiliser le mode de secours avant de lancer

l’utilitaire Firmware Restoration.

Pourlancerlemodedesecoursandutiliserl’utilitaire

FirmwareRestoration:

1. Débranchez la source d’alimentation de votre routeur ADSL.

2. Maintenez enfoncé le bouton de réinitialisation situé à

l’arrière du routeur et rebranchez l’adaptateur d’alimentation

au routeur. Maintenez le bouton réinitialisation enfoncé

jusqu’à ce que le voyant d’alimentation en façade se mette à

clignoter lentement pour indiquer que le routeur est en mode

3. Utilisez les paramètres TCP/IP suivants :Utilisez les paramètres TCP/IP suivants :

Adresse IP : 192.168.1.x

Masque de sous-réseau : 255.255.255.0

4. Depuis le bureau de votre ordinateur, cliquez surDepuis le bureau de votre ordinateur, cliquez sur Démarrer

> Tous les programmes > ASUS Utility DSL-N12U ADSL Router > Firmware Restoration.31

Spécifiez un fichier de firmware, puis cliquez sur Upload

REMARQUE : Cet utilitaire n’est pas un utilitaire de mise à

niveau du firmware et ne peut pas être utilisé avec un routeur

ADSL ASUS fonctionnant normalement. Les mises à jour du

firmware doivent être effectuées via l’interface Web. Voir section

Configuration via l’interface Web pour plus de détails.

Assistant de configuration ADSL L’Assistant de configuration ADSL vous aide à configurer vos

paramètres de connexion ADSL et établir un réseau sans fil

Pour utiliser l’Assistant de configuration ADSL �

1. À partir du Bureau de votre ordinateur, cliquez sur

Démarrer > Tous les programmes > ASUS Utility > DSL-

N12U ADSL router > ADSL Setting Wizard.

2. Suivez les instructions apparaissant à l’écran pour configurer

votre matériel. Une fois terminé, cliquez sur Next (Suivant).

REMARQUE : Utilisez l’assistant de configuration ADSL pour

un client sans fil à la fois. Si le client sans fil ne détecte pas le

routeur en mode WPS, réduisez la distance séparant le client

sans fil du routeur.32

2. Appuyez sur le bouton WPS situé sur l’arrière du routeur.

(Uniquement pour les cartes réseau sans fil supportant la

3. Dans l’assistant de configuration ADSL, cliquez sur Next

(Suivant) pour continuer.

ADSL Bouton WPS REMARQUES :

• Lorsque vous exécutez l’utilitaire WPS,la connexion Internet

est suspendue brièvement. La connexion est ré-établie

• Si vous appuyez sur le bouton WPS sans exécuter l’assistant

ADSL, le témoin lumineux POWER se met à clignoter, la

connexion Internet est suspendue brièvement et se rétablit

4. Assignez un nom au réseau ou SSID (Service Set Identifier)

puis cliquez sur Next (Suivant).

5. Utilisez la phrase secrète générée automatiquement

comme clé de sécurité de pour votre réseau ou assignez

manuellement une phrase secrète contenant de 8 à 63

caractères. Cliquez sur Next (Suivant).

Une phrase secrète est une phrase ou séquence de caractères

alpha-numériques utilisée pour généré une clé de sécurité.34

6. L’Installation est terminée. Cliquez sur Save or print settings

(Sauvegarder ou imprimer les paramètre) afin de pouvoir les

consulter ultérieurement ou cliquez sur Save settings to

a USB flash drive (Sauvegarder les paramètres sur une clé

USB) pour ajouter d’autres périphériques au réseau. Cliquez

sur Next (Suivant) pour vous connecter à Internet.

7. Vous êtes connecté au routeur sans fil. Si vous souhaitez

configurer les paramètres Internet, cliquez sur Quick

Internet Setup (Connexion Internet rapide).

REMARQUE : Pour plus de détails sur l’ajout de périphériques au

réseau en utilisant une clé USB, référez-vous à la section Ajouter

des périphériques réseau avec une clé USB située à la page

Ajouter des périphériques réseau avec une clé USB Gr�ce à l’utilitaire de configuration ADSL, vous pouvez ajouter

des périphériques à votre réseau à l’aide d’une clé USB.

Pour ajouter des périphériques réseau avec une clé USB �

1. Dans l’assistant WPS, cliquez sur Save settings to a USB

flash drive (Sauvegarder les paramètres sur une clé USB).

2. Connectez une clé USB sur un des ports USB de votre

ordinateur, puis sélectionnez le lecteur dans le menu

déroulant. Une fois terminé, cliquez sur Next (Suivant) pour

3. Retirez la clé USB de votre ordinateur puis branchez-la sur

l’ordinateur que vous souhaitez ajouter au réseau sans fil.

4. Localisez le fichier SetupWireless.exe situé sur la clé USB,

puis double-cliquez dessus pour l’exécuter. Cliquez sur Yes

(Oui) pour ajouter cet ordinateur au réseau sans fil.

5. Cliquez sur OK pour quitter l’Assistant de configuration

Configurer une imprimante réseau

Utilisez l’utilitaire Network Printer Setup pour configurer une

imprimante USB sur votre routeur ADSL et permettre aux clients

du réseau d’accéder à l’imprimante USB.

• Pour vérifier que votre imprimante USB est compatible avec

le routeur ADSL ASUS, visitez le site Web d’ASUS sur

http�//event.asus.com/2009/networks/printersupport/

• La fonction de serveur d'impression du routeur ADSL n'est

pas compatible avec Windows

PourcongurervotreimprimanteUSB:

1. Accédez à la liste des utilitaires contenus sur le CD de

support, puis cliquez sur Run Network Printer Setup

Program (Exécuter le programme de configuration

d’imprimante réseau).38

2. Suivez les instructions apparaissant à l’écran pour configurer

le matériel, puis cliquez sur Next (Suivant).

3. Patientez quelques minutes le temps que la configuration

initiale se termine, puis cliquez sur Next (Suivant).39

4. Cliquez sur Finish (Terminer) pour conclure l’installation.

5. Suivez les instructions du système d’exploitation Windows

pour installer le pilote de l’imprimante.40

6. Une fois le pilote installé, les clients du réseau pourront

utiliser l’imprimante.41

REMARQUE : Contactez le service technique d’ASUS si vous

rencontrez des problèmes non mentionnés dans ce chapitre.

Impossibled’accéderàunexplorateurWebpour

congurerlerouteur.

1. Lancez votre navigateur Web, puis ouvrez la bo�te de

dialogue “Options Internet” du menu Outils.

2. Cliquez sur “Supprimer les Cookies” et “Supprimer les

fichiers” dans Fichiers Internet temporaire.

Leclientnepeutpasétablirdeconnexionsanslavecle

• Rapprochez le client du routeur.

• Essayez d’autres paramètres de canaux.

• Utilisez une connexion filaire pour vous connecter au

• Vérifiez les paramètres de sécurité sans fil.

• Appuyez sur le bouton de réinitialisation situé sur l’arrière

du routeur pendant plus de 5 secondes.

Routeur introuvable �

• Appuyez sur le bouton réinitialisation situé sur l’arrière du

routeur pendant plus de 5 secondes.

• Vérifiez les paramètres SSID et de chiffrement de

l’adaptateur sans fil.

REMARQUE : Les options de suppression des cookies

et des fichiers temporaires peuvent varier en fonction de

l’explorateur Web utilisé.42

• Vérifiez que l’indicateur lumineux (LED) situé en façade du

routeur ADSL est éteint. Activez la connexion Wi-Fi par le

biais de l’interrupteur dédié situé à l’arrière du routeur.

Impossibled’accéderàInternetvial’adaptateursansl.

• Rapprochez le client du routeur.

• Vérifiez que l’adaptateur sans fil est connecté au bon routeur

• Vérifiez que le canal sans fil que vous utilisez appartient aux

canaux disponibles dans votre pays/région.

• Vérifiez les paramètres de chiffrement.

• Vérifiez la connexion ADSL ou au C�ble.

• Utilisez un autre c�ble Ethernet.

Internetn’estpasaccessible.

• Vérifiez les voyants lumineux du modem ADSL/c�ble et du

• Vérifiez l’état de la LED “WAN" du routeur. Si celle-ci n’est

pas allumée, utilisez un autre c�ble réseau et réessayez.

• Vérifiez que l’indicateur lumineux (LED) situé en façade du

routeur ADSL est éteint. Activez la connexion Wi-Fi par le

biais de l’interrupteur dédié situé à l’arrière du routeur.

QuandlaLED“LINK”dumodemADSLestallumée,cela

signiequ’ilestpossibled’accéderàInternet.

• Redémarrez votre ordinateur.

• Référez-vous au guide de configuration rapide du routeur et

reconfigurez les paramètres.

• Vérifiez que la LED WAN du routeur est allumée.

• Vérifiez les paramètres de chiffrement sans fil.

• Vérifiez si l’ordinateur peut obtenir une adresse IP (via un

réseau Ethernet ou sans fil).

• Vérifiez que votre navigateur Internet est configuré pour

utiliser le réseau local, et non un serveur proxy.43

SilaLED“LINK”dumodemADSLclignoteoureste

éteinteenpermanence,celasigniealorsqu’iln’estpas

possibled’accéderàInternet-lerouteurn’estpasen

mesured’établiruneconnexionauréseauADSL.

• Vérifiez que les c�bles sont correctement connectés.

• Débranchez le c�ble d’alimentation du modem. Patientez

quelques secondes, puis reconnectez le c�ble.

• SI la LED ADSL clignote ou reste éteinte en permanence,

contactez votre fournisseur d’accès ADSL.

Nomderéseauouclédecryptageoublié

• Essayez de configurer une connexion filaire et configurez à

nouveau les paramètres de chiffrement sans fil.

• Appuyez sur le bouton de réinitialisation situé sur l’arrière du

routeur pendant plus de 5 secondes.

Commentrestaurerlesparamètrespardéfautdusystème

• Appuyez sur le bouton de réinitialisation situé sur l’arrière du

routeur pendant plus de 5 secondes.

• Référez-vous à la section Restauration/Sauvegarde/

Transfert des paramètres de ce manuel.

Les éléments suivants sont les paramètres par défaut du

Nom d’utilisateur : admin

Mot de passe : admin

Service DHCP : Activer (si un c�ble WAN est connecté)

Adresse IP : 192.168.1.1

Nom de Domaine : (vide)

Masque de sous-réseau : 255.255.255.0

Serveur DNS 1: 192.168.1.1

Serveur DNS 2: (vide)44

Service DDNS ASUS Le DSL-N12U est compatible avec le service DDNS d’ASUS.

Lorsque vous échangez des appareils dans un centre

d’assistance, si vous êtes enregistré par le service DDNS d’ASUS

et que vous souhaitez garder votre nom de domaine original,

le transfert des données est important. Visitez votre centre

d’assistance local pour plus d’informations.

• S’il n’y a pas d’activité sur le domaine - comme par exemple

une reconfiguration du routeur ou l’accès au nom de

domaine enregistré - sous 90 jours, le système efface

automatiquement les informations enregistrées.

• Si vous rencontrez un problème ou des difficultés pour

utiliser votre appareil, contactez un centre d’assistance.

Foire aux questions (FAQ)

1. Les informations enregistrées peuvent-elles êtres

perdues ou enregistrées par d’autres personnes ?

Si vous ne mettez pas à jour les informations

enregistrées dans un délai de 90 jours, le système efface

automatiquement les informations enregistrées et le nom de

domaine peut être utilisé par d’autres personnes.

2. Je n’ai pas souscris au service DDNS ASUS pour le

routeur ADSL que j’ai acheté il y a six mois. Puis-je

encore m’enregistrer ?

Oui, vous pouvez toujours souscrire au service DDNS ASUS

pour votre routeur. Le service DDNS est intégré au routeur,

vous pouvez donc activer le service DDNS ASUS à tout

moment. Avant de vous enregistrer, cliquez sur Query pour

vérifier si le nom d’hôte est déjà enregistré ou non. S’il

n’existe pas déjà, le système enregistre automatiquement

3. J’ai enregistré un nom de domaine par le passé qui

fonctionnait très bien jusqu’à ce que mes amis me

préviennent qu’ils ne peuvent plus accéder à mon nom

Vérifiez les points suivants :

1. Internet fonctionne normalement.

2. Le serveur DNS fonctionne normalement.

3. La dernière date de mise à jour de votre nom de

Si vous rencontrez toujours des problèmes pour accéder à

votre nom de domaine, contactez votre centre d’assistance.

4. Puis-je enregistrer deux noms de domaine pour accéder

séparément à mes serveurs http et ftp ?

Non, cette opération est impossible. Vous ne pouvez

enregistrer q’un seul nom de domaine par routeur. Utilisez le

mappage de port pour augmenter la sécurité du réseau.

5. Lorsque je redémarre le routeur, pourquoi l’adresse IP

du réseau est différente sur MS DOS et sur la page de

configuration du routeur ?

Ceci est normal. Le laps de temps entre le serveur DNS de

votre fournisseur d’accès à Internet et les résultats DDNS ASUS entra�ne l’apparition d’adresses IP du réseau différentes

de celles de la page de configuration du routeur. Les

fournisseur d’accès à Internet ont des délais de mise à jour de

l’adresse IP différents.

6. Le service DDNS ASUS est-il gratuit ou est-ce juste une

Le service DDNS ASUS est gratuit et intégré sur certains

routeurs ASUS. Vérifiez que votre routeur ASUS supporte le

service DDNS ASUS.46

Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent

de nos exigences en terme de standards élevés de respect

de l’environnement. Nous souhaitons apporter à nos clients

permettant de recycler de manière responsable nos produits,

batteries et autres composants ainsi que nos emballages. Veuillez

consulter le site http://csr.asus.com/english/Takeback.htm pour plus

de détails sur les conditions de recyclage en vigeur dans votre pays.

REACH En accord avec le cadre réglementaire REACH (Enregistrement,

Evaluation, Autorisation, et Restriction des produits chimiques),

nous publions la liste des substances chimiques contenues dans nos

produits sur le site ASUS REACH : http�//csr.asus.com/english/

Rapport de la Commission Fédérale des

Ce dispositif est conforme à l’alinéa 15 des règles établies par la

FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue,

incluant toute interférence pouvant causer des résultats

Cet équipement a été testé et s'est avéré être conforme aux

limites établies pour un dispositif numérique de classe B,

conformément à l'alinéa 15 des règles de la FCC. Ces limites

sont conçues pour assurer une protection raisonnable contre

l’interférence nuisible à une installation réseau. Cet équipement

génère, utilise et peut irradier de l'énergie à fréquence radio

et, si non installé et utilisé selon les instructions du fabricant,

peut causer une interférence nocive aux communications radio.

Cependant, il n'est pas exclu qu'une interférence se produise47

lors d'une installation particulière. Si cet équipement cause une

interférence nuisible au signal radio ou télévisé, ce qui peut-être

déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur

est encouragé à essayer de corriger l'interférence en s'aidant

d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le

• Reliez l’équipement à une sortie sur un circuit différent de

celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/

ATTENTION : Les changements ou les modifications apportés

à cette unité n'étant pas expressément approuvés par la partie

responsable de la conformité pourraient annuler l’autorité de

l’utilisateur à manipuler cet équipement.48

Interdiction de co-localisation

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s)

ensemble ni opérer conjointement avec d’autres antennes ou

Informations de sécurité

Afin de se conformer aux directives de la FCC en matière

d’exposition aux fréquences radio, cet appareil doit être installé

et fonctionner en respectant une distance minimale de 20 cm

entre le radiateur et votre corps. Veuillez utiliser uniquement

Déclaration de conformité (Directive R&TTE 1999/5/CE)

Conditions essentielles – Article 3

Conditions de protection pour la salubrité et la sûreté – Article 3.1a

Tests de la sécurité électrique en conformité avec EN 60950-1 et

considérés pertinents et suffisants.

Conditions de protection pour la compatibilité

électromagnétique – Article 3.1b

Tests de la compatibilité électromagnétique en conformité avec

EN 301 489-1 et EN 301 489-17 et considérés pertinents et

Utilisation efficace du spectre des radiofréquences – Article 3.2

Tests radio en accord avec EN 300 328- 2 et considérés

pertinents et suffisants.

Marque d’avertissement CE Ceci est un produit de classe B; dans un environnement

domestique, ce produit peut causer des interférences radio,

auquel cas l’utilisateur pourra être amené à prendre les mesure

Support en ligne support.asus.com

Support en ligne support.asus.com

ASUS France SARL Adresse 10, Allée de Bienvenue

93160 Noisy Le Grand, France

Téléphone +33 (0) 1 49 32 96 50

Fax +33 (0) 1 49 32 96 99

Support en ligne support.asus.com59

Pays/Région NuméroHotline Langues Horaires Jours

Anglais 9:00-18:00 Lun. au Ven.

Allemand 9:00-18:00 Lun. au Ven.

Danois/Anglais 9:00-17:00 Lun. au Ven.

Anglais 9:00-17:00 Lun. au Ven.

(Vérication du statut de

Anglais 9:00-17:00 Lun. au Ven.

Anglais 9:00-18:00 Lun. au Ven.

(Vérication du statut de

Tchèque 8:00-17:00 Lun. au Ven.

Espagne 902-88-96-88 Espagnol 9:00-18:00 Lun. au Ven.

Suède 0046-8587-6940

9:00-17:00 Lun. au Ven.

Centres d’appels mondiaux60

Centres d’appels mondiaux

Pays/Région NuméroHotline Langues Horaires Jours

Chinois traditionnel

Thaï/Anglais 9:00-18:00 Lun. au Ven.

Anglais 9:00-17:00 Lun. au Ven.

REMARQUE : Pour plus d’informations, visitez le site Web

d’ASUS sur : http�//support.asus.com61

TAIWAN Représentantlégaleen

ASUSComputerGmbH Adresse : HARKORT STR. 21-23, 40880 RATINGEN,

Distributeurautoriséen
