appR300V2 - Routeur Approx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil N large bande
Marque	Approx
Modèle	appR300V2
Normes sans fil	IEEE 802.11 b/g/n
Fréquence	2,4 - 2,485 GHz
Débit maximal	300 Mbps
Ports LAN	4 ports Fast Ethernet 10/100 Mbps avec MDI-X
Port WAN	1 port Fast Ethernet 10/100 Mbps avec MDI-X
Antennes	2 antennes omnidirectionnelles 5 dBi
Alimentation	5 V DC / 1 A
Certifications	FCC, CE, RoHS
Sécurité sans fil	WEP 64/128 bits, WPA-PSK, WPA2-PSK, WPA, WPA2
Fonctions réseau	NAT, DHCP client/serveur, PPPoE/PPTP/L2TP, UPnP, pare-feu, serveur virtuel, DMZ
Configuration	Interface web (http://192.168.0.1), assistant de configuration
Contenu de l'emballage	Routeur, adaptateur secteur, guide d'installation rapide, câble RJ-45
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles auprès du revendeur. Mise à jour firmware possible.

FOIRE AUX QUESTIONS - appR300V2 Approx

Comment configurer le routeur pour la première fois ?

Branchez le routeur, connectez-vous à son réseau Wi-Fi ou par câble, ouvrez un navigateur et allez à l'adresse http://192.168.0.1. Entrez l'identifiant et mot de passe par défaut admin/admin. Suivez l'assistant de configuration pour régler le fuseau horaire, le type de connexion WAN (PPPoE, DHCP, IP statique) et les paramètres sans fil.

Quel est le mot de passe Wi-Fi par défaut ?

Le routeur n'a pas de mot de passe Wi-Fi par défaut. Vous devez le définir lors de la configuration initiale via l'interface web. Le nom d'utilisateur et mot de passe pour accéder à l'interface sont admin/admin.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (souvent situé à l'arrière) pendant environ 10 secondes avec un objet pointu. Les voyants clignoteront pour confirmer la réinitialisation. Les paramètres reviendront aux valeurs par défaut (IP 192.168.0.1, identifiant admin, mot de passe admin).

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware depuis le site Approx (http://www.approx.es). Connectez-vous à l'interface web, allez dans Gestion > Mise à jour du firmware, cliquez sur 'Parcourir' pour sélectionner le fichier téléchargé, puis cliquez sur 'Importer'. Ne coupez pas l'alimentation ni la connexion pendant la mise à jour.

Comment changer le mot de passe administrateur ?

Dans l'interface web, allez dans Gestion > Mot de passe. Entrez l'ancien mot de passe, puis le nouveau deux fois. Cliquez sur 'Appliquer les modifications'. Il est recommandé de changer le mot de passe par défaut pour des raisons de sécurité.

Que faire si j'oublie le mot de passe administrateur ?

Vous devez réinitialiser le routeur aux paramètres d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes. Cela effacera tous les réglages, y compris le mot de passe.

Comment utiliser la fonction WPS ?

Sur l'interface web, allez dans Sans fil > WPS. Vous pouvez utiliser la méthode PBC (appuyez sur le bouton WPS du routeur pendant 2-3 secondes, puis sur le bouton WPS de l'adaptateur pendant 3 secondes) ou la méthode PIN (entrez le code PIN affiché sur l'adaptateur dans l'interface).

Le routeur ne détecte pas la connexion Internet, que faire ?

Vérifiez que le câble du modem est bien branché au port WAN. Assurez-vous que le type de connexion WAN (PPPoE, DHCP, IP statique) est correctement configuré dans l'interface web. Redémarrez le modem et le routeur. Si le problème persiste, contactez votre FAI.

Comment sécuriser mon réseau Wi-Fi ?

Dans l'interface web, allez dans Sans fil > Sécurité. Choisissez le mode de cryptage WPA2-PSK (recommandé) ou WPA-PSK. Définissez une clé de sécurité (mot de passe) complexe. Évitez d'utiliser WEP, car il est moins sécurisé.

Quels sont les voyants du routeur et que signifient-ils ?

Les voyants typiques : Power (vert fixe : alimenté), WAN (vert clignotant : activité Internet), LAN (vert fixe : connexion filaire active, clignotant : activité), WLAN (vert fixe : Wi-Fi activé). Consultez le manuel pour des détails précis.

MODE D'EMPLOI appR300V2 Approx

Guía de usuario User guide Guide de l'utilisateur Handleiding Guida per l'utente Manual do utiliser

Espanol 03

English 18

Francais 32

Deutsch 48

Italiano 64

Portugues. 79

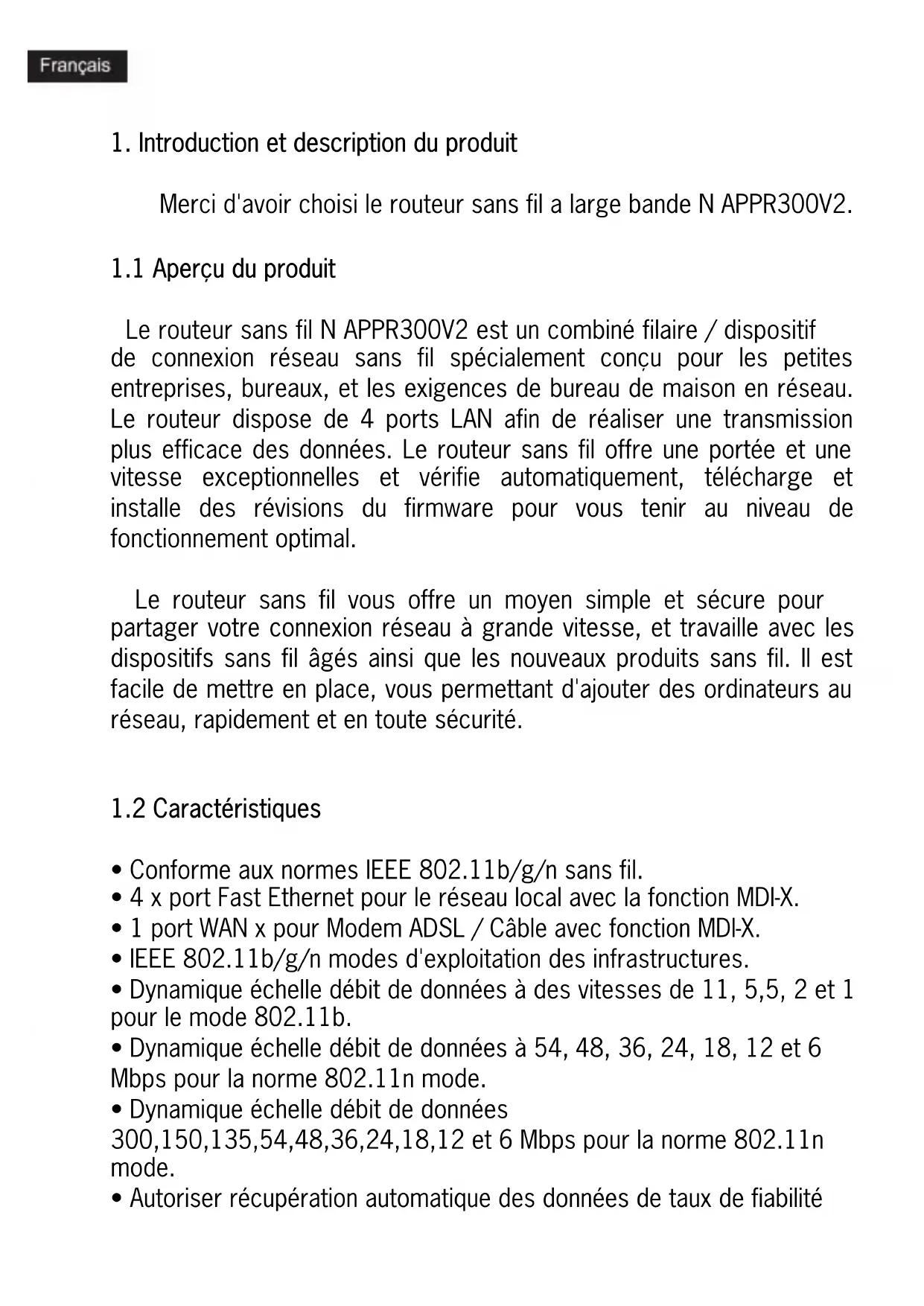

1. Introduction et description du produit

Merci d'avoir choses le routeur sans fil a large bande N APPR300V2.

1.1 Aperçu du produit

Le routeur sans fil N APPR300V2 est un combiné filaire / dispositif de connexion réseau sans fil spécialément conçu pour les petites entreprises, bureaux, et les exigences de bureau de maison en réseau. Le routeur dispose de 4 ports LAN afin de réaliser une transmission plus efficace des données. Le routeur sans fil offre une portée et une vitesse exceptionnelles et vérifie automatiquement, télécharge et installe des révisions du firmware pour vous tener au niveau de fonctionnement optimal.

Le routeur sans fil vous offre un moyen simple et sécurité pour partager votre connexion réseau à grande vitesse, et travaille avec les dispositifs sans fil âgés ainsi que les nouveaux produits sans fil. Il est facile demettre en place, vous permettant d'ajouter des ordinateurs au réseau,rapidement et en toute sécurité.

1.2 Caracteristiques

• Conforme aux normes IEEE 802.11b/g/n sans fil.
• 4 x port Fast Ethernet pour le réseau local avec la fonction MDI-X.
• 1 port WAN x pour Modem ADSL / Cable avec fonction MDI-X.
• IEEE 802.11b/g/n modes d'exploitation des infrastructures.
• Dynamique échelle débit de données à des vitesses de 11, 5, 5, 2 et 1 pour le mode 802.11b.
• Dynamique échelle débit de données à 54, 48, 36, 24, 18, 12 et 6 Mbps pour la norme 802.11n mode.
• Dynamique échelle débit de données
  300,150,135,54,48,36,24,18,12 et 6 Mbps pour la norme 802.11n mode.
• Autoriser récapération automatique des données de taux de fiabilité

optimisée, le débit et la portée de transmission.

• Prend en charge le cryptage des données sans fil avec cryptage WEP 64/128 bits standard de sécurité.
• Prise en charge pour améliorer la sécurité WPA-PSK, WPA2-PSK, WPA et WPA2.
• des outils de configuration basés sur le Web et la gestion via un navigateur WEB.
• Supporte PPPoE/PPTP/L2TP protocole pour l'ADSL.
• Supporte NAT pour partager 1 adresse IP à tous les utilisateurs LAN.
• Supporte serveur / client DHCP.
• Protection pare-feu Supports, mappage de serveur virtuel, mise en application particulière.
• Supporte UPnP.
• Supporte des informations statistiques.

2. Contenu de l'emballage

Avant de commencer à utiliser ce routeur, s'il vous plaît vérifier s'il ya quelque chose qui manque dans le colis, et contactez votre revendeur d'achat afin de réclamer les éléments manquants:

1 Routeursans fil APPR300V2

1 Adaptateur de courant

1 Guide d'installation rapide

1 cable de réseau RJ-45

Note: Assurez-vous que l'emballage contient les éléments ci-dessus. Si l'un des éléments enumerated sont endommages ou manquants, s'il vous plaît contacter votre distributeur.

3. Spécifications

Spécifications Valeur
Normes sans fil	IEEE 802.11 b/g/n
Gamage de fréquences 2.4 - 2.485GHz
Taux de transfert 11/54/150/270/300Mbps
Chipset	Realtek
Antenne 5dBi Antenne omnidirectionnelle x 2
Transmission sans fil d'alimentation (MAX)	20dBm
Input	Localisée au pays d'achat
Output	5 VDC / 1A
Certificates	FCC, CE, RoHS

4. Guide d'installation

4.1 Installation du Hardware

4.1.1 Mise en place d'un réseau d'infrastructure sans fil

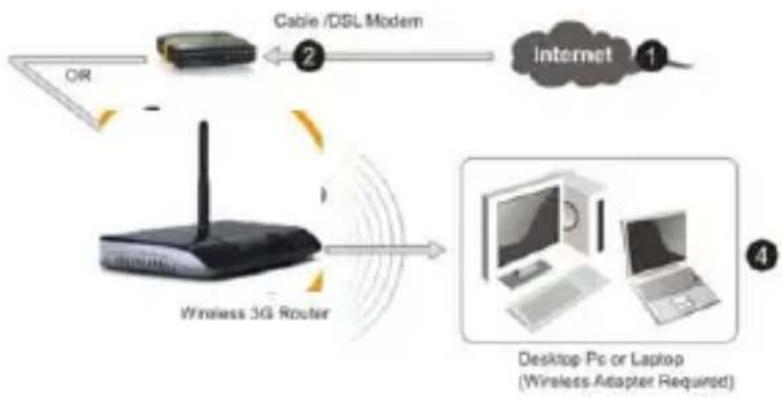

Pour une installation standard sans fil à la maison (comme indiqué ci-dessus), S'il vous plait suivre les étapes suivantes:

1. Vous aurez besoin d'un accès Internet haut débit (ADSL, modem cable en ligne de votre maison ou bureau).
2. Consultez votre modem cable ou ADSL fournisseur pour une installation correcte du modem.
3. Connectez le modem ADSL ou cable au routeur sans fil N. Branchez l'adaptateur secteur au routeur sans fil-N.
4. Ajout d'ordinateurs au routeur sans fil-N.

IMPORTANT NOTE

4.1.2 Ajout d'ordinateurs au routeur sans fil-N

1. Ouvrez une session sur l'ordinateur.
2. Ouvrir Connexion à un réseau par un clic droit sur l'icone de réseau (ou) dans la zone de notification.
3. Choisissez le réseau sans fil dans la liste qui s'affiche, puis cliquez sur Connexion.
4. Tapez la clé de sécurité réseau ou mot de passer si vous étes invite à le faire, puis cliquez sur OK.

Vous verrez un message de confirmation lorsque vous etes connecte au réseau.
5. Pour confirmer que vous avez ajouté l'ordinateur, précédez comme suit:

Ouvrir le réseau en cliquant sur le bouton démarrer, puis sur Panneau de Configuration. Dans la boîte de recherche, écrire réseau et ensuite en dessous de Réseau et Centre de Partage,clinquer sur les ordinateurs du réseau et les péripériques.

Vous devriez voir les icones pour l'ordinateur que vous avez ajouté et pour les autres ordinateurs et périphériques qui font partie du réseau.

Note: Si vous ne VOYZ pas les icônes dans le dossier réseau, la découverte du réseau et le partage de fichiers peut être désactivés.

Pour plus d'informations:

http://windows.microsoft.com/es-ES.windows7/Add-a-device-or-computer-to-a-network

http://windows.microsoft.com/es-ES.windows7/Setting-up-a-wireless-network

1. Guide de Configuration
   5.1 Configuration via navigator Web

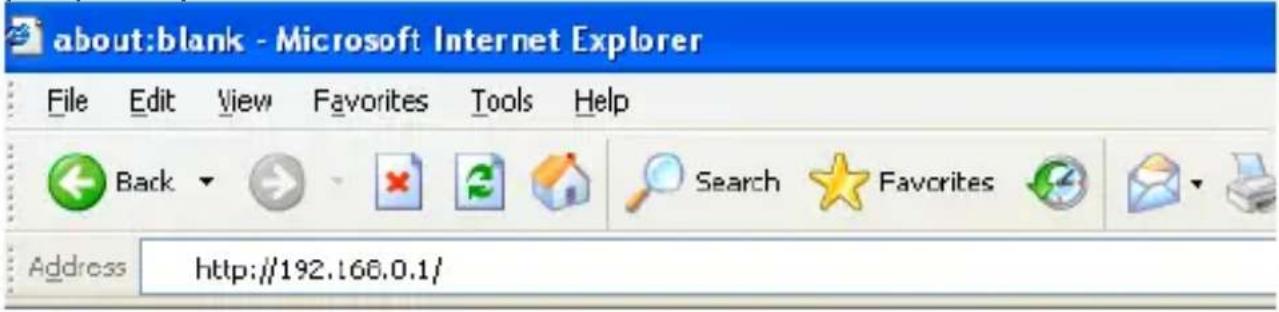

Ouvrez votre navigateur Web et tapez http://192.168.0.1 dans la barre d'adresse du navigateur. Ce nombre est l'adresse IP par défaut du périphérique.

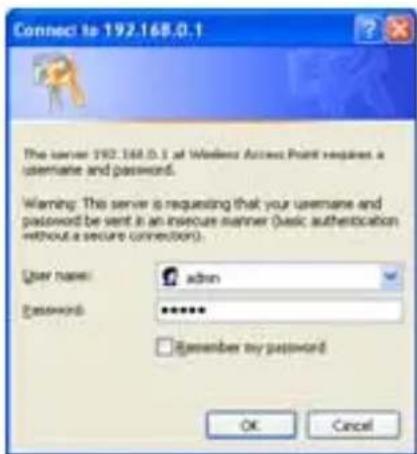

L'écran de connexion ci-dessous apparaitra. Entrez le nom d'utilisateur et le mot de passage et cliquez sur "OK" pour vous connecter.

La valeur par défaut du nom d'utilisateur est «admin» et le mot de passage est «admin».

5.2 Assistant de configuration

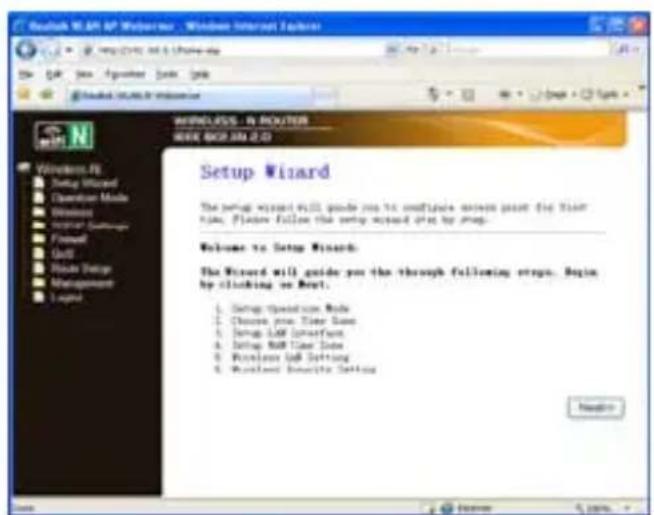

Après avoir réussi la connexion, le résumé suivant du routeur sera affché sur votre navigateur web:

L'assistant de configuration vous guidera pour configurer un point d'accès pour la première fois. S'il vous plait suivez les étapes de l'assistant d'installation.

L'assistant L'assistant
L'assistant
L'assistant
L'assistant
L'assistant
L'assistant
L'assistant
L'assistant

1. Configuration du mode de fonctionnement du programme
2. Choisissez votre fuseau horsaire
3. Interface LAN Setup
4. Fuseau hora de configuration WAN
5. LAN sans fil Cadre
6. Cadre de sécurité sans fil

5.3 Configuration du mode routeur

Pour le programme d'installation en mode routeur, s'il vous plaît suivez les instructions suivantes:

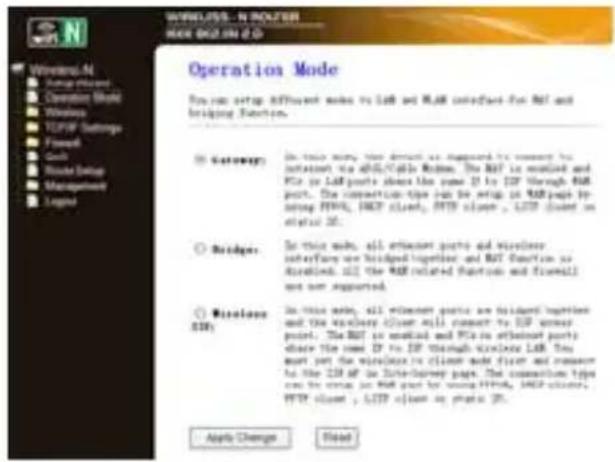

S'il vous plaît cliquer sur "Mode d'opération"itué à l'interface de gestion Web, le message suivant s'affichera sur votre navigateur web:

Gateway

Dans ce mode, l'appareil est censé se connecter à Internet via un modem ADSL / cable.

> Bridge

Dans ce mode, tous les ports Ethernet et une interface sans fil sont reliées entre elles et la fonction NAT est désactivée. Toutes les fonctions liées WAN et pare-feu ne sont pas pris en charge.

> Wireless ISP

Dans ce mode, tous les ports Ethernet sont reliées entre elles et le client sans fil se connecte à un point d'accès ISP.

Cliquez sur le bouton Appliquer les modifications pour changer votre mode routeur.

5.4 Paramètres LAN

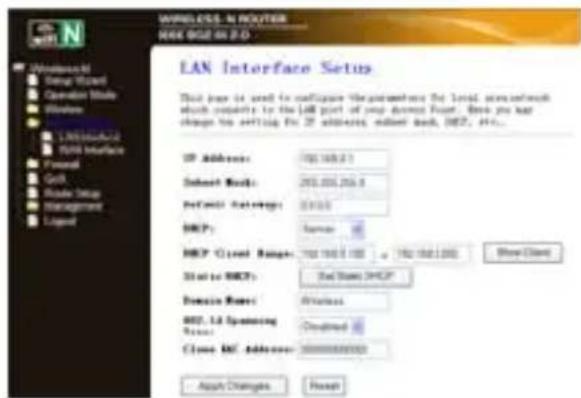

S'il vous plaît cliquer sur Interfaces LAN" situé à l'interface de gestion Web, le message suivant "Paramètres TCP / IP s'affichera sur votre navigateur web.

IP Address:

1) Si vous changez l'adresse IP du LAN, vous doivent utiliser la nouvelle adresse IP pour connecter routeur.
2) Si la nouvelle adresse IP du réseau local que vous définissez n'est pas dans le même sous-réseau, le pool d'adresses IP du serveur DHCP sera modifié en conséquence en même temps, tandis que le serveur virtuel et DMZ Host ne prendront effet jusqu'à ce qu'ils soient reconfigurés.

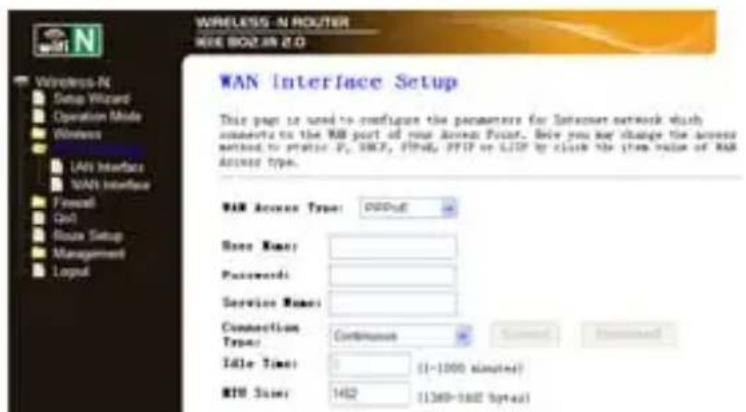

5.5 Connexion à Internet (Gateway)

S'il vous plaît cliquer sur Paramètres TCP/IP Interfaces WAN»,itué sur l'interface de gestion web. L'exemple suivant est pour la configuration "PPPoE" WAN.

Entrez le nom d'utilisateur et mot de passer "PPPoE" que le fournisseur de services Internet a founis et laisser les autres. (Le "Service Name" peut être vide).

Cliquez sur "Appliquer les modifications" pour enregistrer les paramètres puis redémarrer le routeur.
Après un redémarrage, votre routeur est maintainant prét pour la connexion Internet.

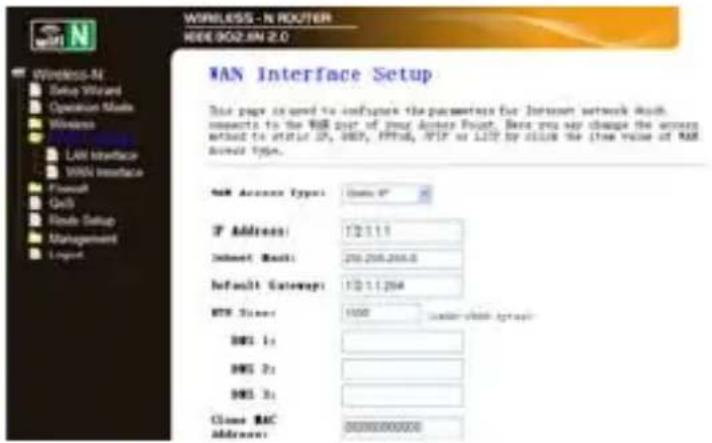

Si vous FAI fournit une
adresse IP statique ou une
adresse fixe/Adresse
Subnet Mask,Gateway et
parametre DNS,
selectionnez «statique (IP
fixe).

Entrez l'adresse IP / / Subnet Mask / Default Gateway / MTU / Primary / DNS Secondaire en notation decimal fourni par votre FAI.

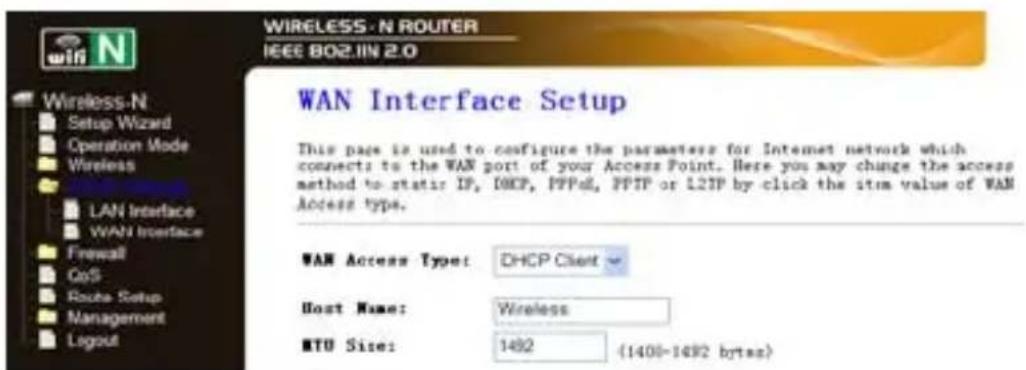

Si vous FAI fournit les services DHCP,CHOisissez "Client DHCP", et le routeur aura automatiquement les parametes IP de votre FAI.
Cette page affiche les parametes WAN IP attribuée dynamiquement par
votre FAI,y compris l'adresse IP,masque de sous reseau,Gateway par
défaut,etc.

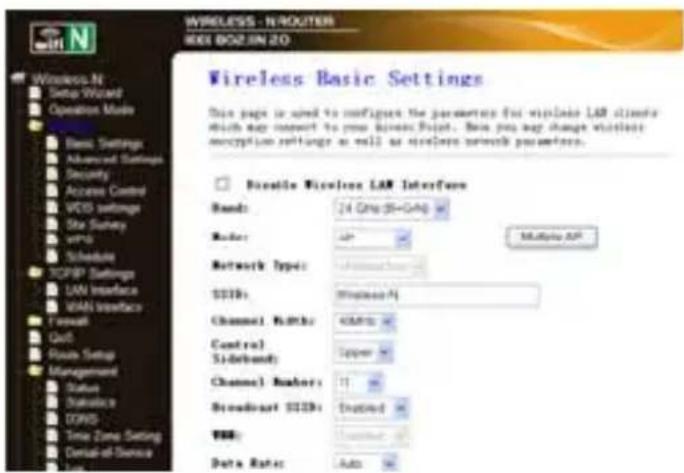

5.6 Configuration de base sans fil

S'il vous plaît cliquer sur "Wireless -> Basic settings"itué sur l'interface de gestion Web, le message suivant s'affichera sur votre navigateur web:

Vous pouvez configurer le nombre minimum de paramètres sans fil pour la communication, telles que nom de réseau (SSID) et le canal. Le point d'accès peut être régé simplement avec seulement les éléments de réglage minimum.

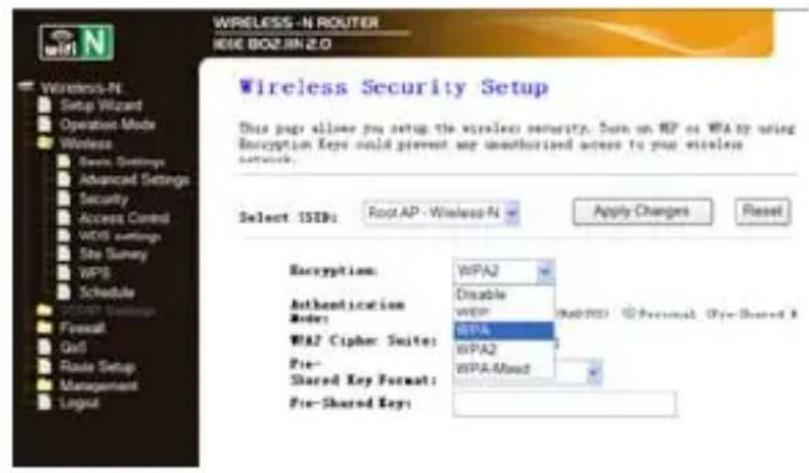

5.7 Configuration de la sécurité sans fil

S'il vous plaît cliquer sur "Wireless-» Sécurité"itué sur l'interface de gestion Web, le message suivant s'affiche sur votre navigateur web:

Configuration de la sécurité sans fil et le cryptage pour empêcher tout accès non autorisé et le suivi. Supporte WEP 64/128 bits, WPA, WPA2 méthodes de cryptage.

Une fois terminé, cliquez sur «Appliqueur les Changements ». Veuillez cliquer sur "WPS sans fil- >" situé sur l'interface de gestion Web, le message suivant s'affichera sur votre navigateur web:

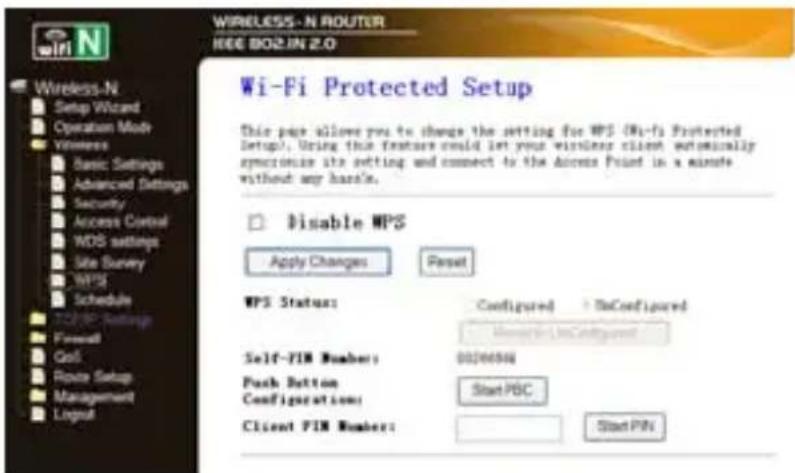

Vous pouvez étabrir une connexion sans fil entre l'adaptateur sans fil et le routeur en utilisant soit la méthode Push Button Configuration (PBC) ou la méthode PIN.

Code PIN: Si le nouvel apparéil est compatible avec Wi-Fi Protected Setup et la méthode PIN, vous pouvez l'ajouter au réseau par un code PIN.

Méthode PBC: Si l'adaptateur sans fil est compatible avec Wi-Fi Protected Setup et la méthode Push Button Configuration (PBC).

Étape 1: Appuyez sur le bouton WPS du routeur directement pour 2 - 3 secondes ou l'interface de gestion web 'Start PBC Click.

Étape 2: Appuyez sur le bouton WPA de l'adaptateur durant 3 secondes.

Étape 3: Attendez un moment jusqu'à ce que l'écran suivant apparaisse. Cliquez sur Terminer pour terminer la configuration WPS.

5.8 Configuration Routeur Administrator

Paramètres d'usine par défaut et paramètres de sauvégarde et restauration.

Vous pouvez sauvegarder tous les paramètres du routeur à un fichier, vous pouvez donc faire plusieurs copies de configuration du routeur pour sécurité.

Pour saugevarder ou restaurer les paramètres du routeur, suivez les instructions suivantes:

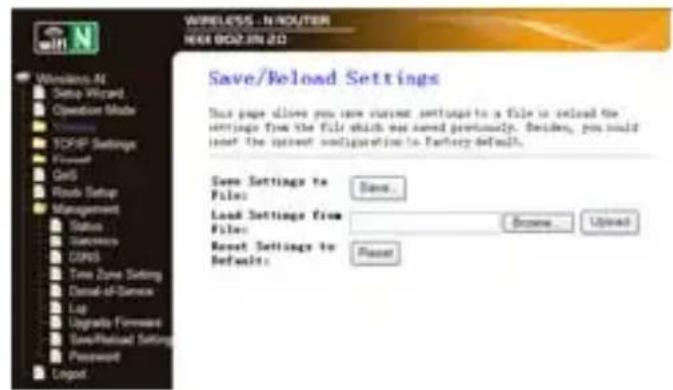

S'il vous plait cliquer sur "Gestion-> Enregistrrer réglages Recharger» situé à l'interface de gestion web, le message suivant s'affichera sur votre navigateur web:

5.9 Mise à jour Firmware

Le logiciel système utilisé par ce réseau est appelé "firmware", comme toutes les applications sur votre ordinateur, lorsque vous remplacez l'ancienne application avec un nouveau, votre ordinateur sera équipé de nouvelles fonctions. Vous pouvez également utiliser cette fonction de mise à jour du micro logiciel pour ajouter des nouvelles fonctions à votre réseau, même corriger les problèmes de ce réseau.

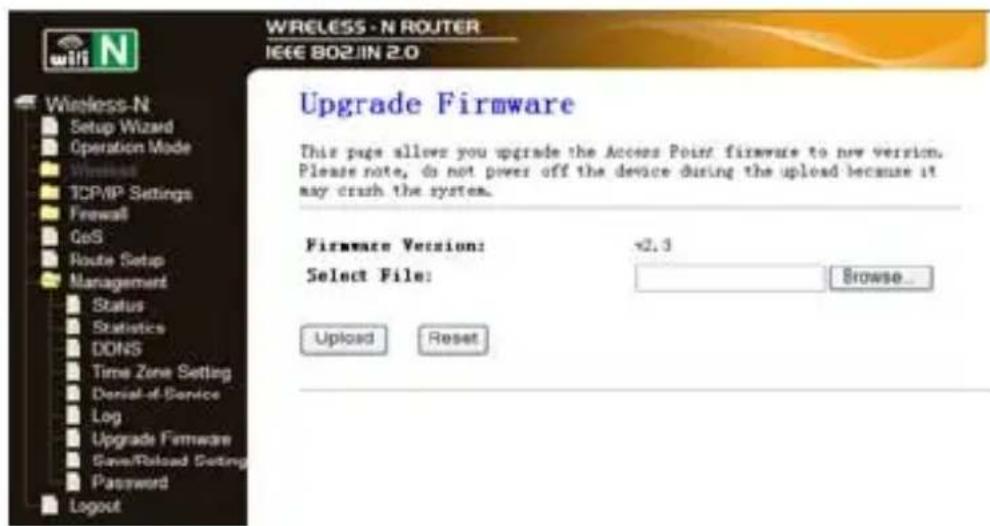

Veuillez cliquer sur "Gestion-> Mise à jour du micro logiciel"itué sur l'interface de gestion web, le message suivant s'affichera sur votre navigateur web:

Cliquez sur "Parcourir ..." le premier bouton, vous serez invite à fournir le nom du fichier de mise à jour du microprogramme. S'il vous plait télécharger les derniers fichiers à partir de notre site Web, et l'utiliser pourmettre à jour votre routeur.

Une fois un fichier de mise à jour du firmware est sélectionné, cliquez sur le bouton "Importer", et le routeur va commencer la procédure de mise à jour automatique du micro logiciel. La procédure peut prendre plusieurs minutes, s'il vous plait soyez patient.

NOTE: Ne jamais interrompé la procédure de mise à jour en fermant le navigateur web ou en déconnectant physiquement votre ordinateur du routeur. Si le firmware que vous avez telécharge est corrompu, la mise à jour du micro logiciel échouera, et vous devrez returner ce routeur à votre revendeur pour demander de l'aide. (La garantie s'annulera si vous avez interrompu la procédure de mise à jour).

5.10 Changement du mot de passage de gestion

Le mot de passer par défaut du routeur sans fil est "admin", et il est affché sur la page de connexion lorsque vous y accédez à partir du navigateur web. Il ya un risque de sécurité si vous ne changez pas le mot de passer par défaut, puisque tout le monde peut le voir. Ceci est très important lorsque vous avons activé la fonction sans fil.

Pour changer de mot de passer, s'il vous plaît suivez les instructions suivantes:

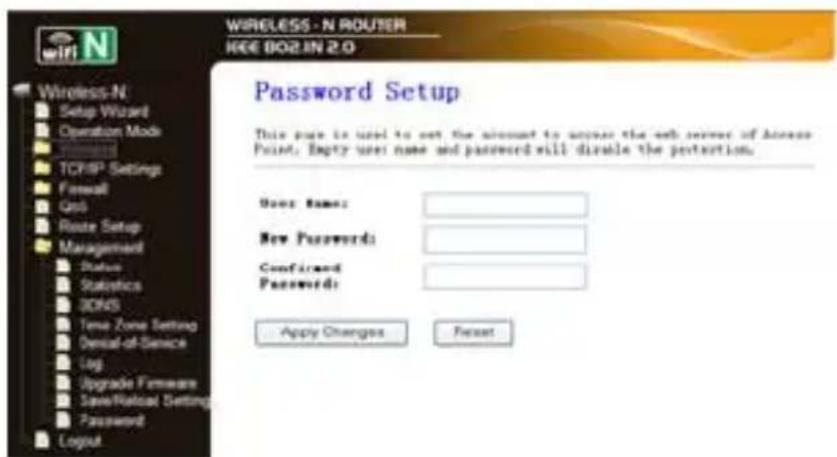

S'il vous plaît cliquer sur "Gestion -> Menu mot de passer sur l'interface de gestion Web, le message suivant s'affichera sur votre navigateur web:

Lorsque vous avez terminé, cliquez sur "Appliquer les modifications", si vous souhaitez conserver le mot de passer d'origineinchangée, cliquez sur "Reset".

6.Obtenir Support Technique

Bien que nous espérons que votre expérience avec le routeur sans fil a large bande N APPR300V2 est/agréable et facile à utiliser, il se peut que vous puissiez avoir certains problèmes ou avoir des questions que ce guide n'a pas répondues. S'il vous plaît contactez votre revendeur et demander de l'aide tout d'abord, dans le cas qu'il ne pourrait pas résoudre votre problème, s'il vous plaîtcontacté nous.

Merci pour votre soutien et votre attention, pour de l'information supplémentaire sur ce produit, veuillez consulter le manuel utilisateur en version complète de notre APPR300V2 sur notre site Web.

http://www.approx.es/index.php?modulo=descargas&idcat=167
