KNHDMISPL20 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI amplifié
Marque	KONIG
Modèle	KNHDMISPL20
Entrées	1 entrée HDMI
Sorties	4 sorties HDMI
Bande passante vidéo	Jusqu'à 1,65 Gbps / 165 MHz
Résolutions supportées	VGA 640x480, 800x600, 1024x768, 1920x1200 ; HDTV 480i/576i/480p/576p/720p/1080i/1080p
Format HDMI	HDMI 1.3
HDCP	Pris en charge
Alimentation	Externe 5 V DC / 2 A (adaptateur secteur inclus)
Température de fonctionnement	0 °C à +70 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à +80 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ni produits abrasifs.
Sécurité	Débrancher en cas de problème. Ne pas ouvrir l'appareil (réservé à un technicien qualifié). Ne pas exposer à l'eau ou à l'humidité.
Garantie	Aucune garantie en cas de modification ou d'utilisation incorrecte.
Réparabilité	Ouverture interdite à l'utilisateur. Confier à un technicien agréé.
Informations générales	Design et caractéristiques techniques susceptibles de modifications sans préavis.

FOIRE AUX QUESTIONS - KNHDMISPL20 KONIG

Comment brancher le répartiteur HDMI ?

Branchez la source HDMI sur le port d'entrée, puis les écrans sur les ports de sortie. Branchez l'alimentation 5 V sur l'appareil puis sur la prise murale. Allumez ensuite les appareils.

Quelles résolutions sont supportées ?

Le répartiteur supporte les résolutions VGA (640x480 à 1920x1200) et HDTV (480i/576i/480p/576p/720p/1080i/1080p) avec une bande passante jusqu'à 1,65 Gbps.

Puis-je utiliser un appareil DVI ?

Oui, à condition qu'il soit compatible HDCP. Sinon, il ne fonctionnera pas avec un signal encodé HDCP.

Quelle est la longueur maximale de câble ?

Chaque sortie peut atteindre plus de 15 mètres. En cascade, vous pouvez obtenir des distances plus importantes.

Comment mettre en cascade plusieurs répartiteurs ?

Branchez la sortie d'un répartiteur sur l'entrée du suivant. Cela permet une distribution plus large et des distances plus longues.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les appareils sont allumés, que les câbles sont bien connectés et que la source est compatible HDCP. Assurez-vous que l'alimentation est branchée.

Comment nettoyer l'appareil ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Puis-je ouvrir le répartiteur ?

Non, l'ouverture est réservée à un technicien qualifié. Cela pourrait causer un choc électrique et annuler la garantie.

Quelle est la garantie ?

Aucune garantie n'est acceptée en cas de modification du produit ou de dommages dus à une utilisation incorrecte.

Où puis-je trouver la notice ?

Vous pouvez télécharger la notice complète au format PDF sur notre site notice-facile.com.

MODE D'EMPLOI KNHDMISPL20 KONIG

Le répartiteur amplifi cateur HDMI est un répartiteur HDMI avec 2 ou 4 sorties. Il distribue l'entrée du signal HDMI à plusieurs sorties identiques simultanément. Le modele de ce produit peut également servir de tampon et d'amplifi cateur. Chaque sortie du répartiteur amplifi cateur peut atteindre de longues distances de transmission du signal HDMI sur plus de 15 metres. Lorsqu'au moins deux produits sont branchés en cascade, ils peuventisser une distribution plus large et des distances plus importantes.

Le répartiteur amplifi cateur HDMI offre des solutions pour la distribution de l'information pour les presentations dans les salles de conférence, les écoles et les environnements de formation professionnelle.

\section*{Caracteristiques :}

• Prise en charge de la bande passante d'amplifi cateur video jusqu'à 1,65 GBps/165 MHz
• En cascade : distribution large effectue en branchant le répartiteur amplifi cateur HDMI en cascade.
• Prise en charge HDCP

\section*{Caracteristiques techniques}

Signal entrées/sortinge
Signal video d'entrée 0,5-1,0 V p-p
Signal DDC d'entrée 5 V p-p (TTL)
Plage maximum sur port individuel 1920X1200,	1080p
Sortie video HDMI
Formats video pris en charge
VGA 640x480, 800x600, 1024x768, 1920x1200	00
DTV/HDTV 480i/576i/480p/576p/720p/1080i/	1080P
Signal numérique E/S
Conforme HDMI HDMI 1.3
Fréquence de fonctionnement
Fréquence	Jusqu'à 165 MHz
Résolutions (HDTV)
Entrelacé (50&60 Hz)	480i, 576i, 1080i
Progressif (50&60 Hz)	480p, 576p, 720p,1080p
Environnement
Température de fonctionnement	de 0 °C à +70 °C
Humidité de fonctionnement	de 10 % à 85 % HR (sans condensation)
Température de stockage	de -10 °C à +80 °C
Humidité de stockage	de 5 % à 90 % HR (sans condensation)
Alimentation
Alimentation externe	5 V DC@2 A, sauf 1*4(2,5 A)1*8(3 A)
Homologations réglementaires
Unité de conversion	FCC, CE, UL
Alimentation électrique	UL, CE, FCC

Raccordements :

Vue de face :

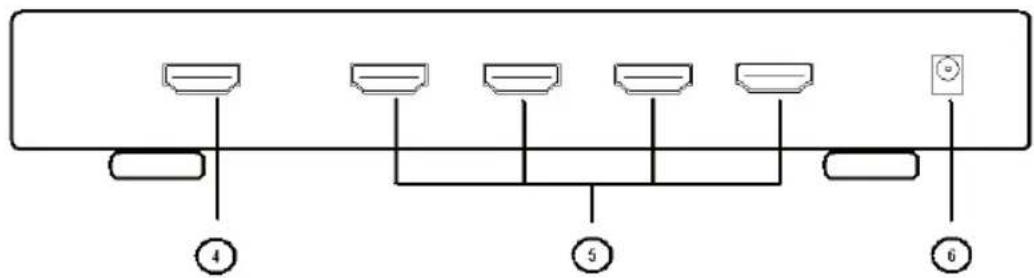

Vue arriere :

1) Interrupteur
2) LED indiquant l'alimentation
3) LED indiquant la sortie - Cateur infrarouge
4) Port HDMI d'entree
5) Port HDMI de sortie
6) Raccordement pour adaptateur secteur

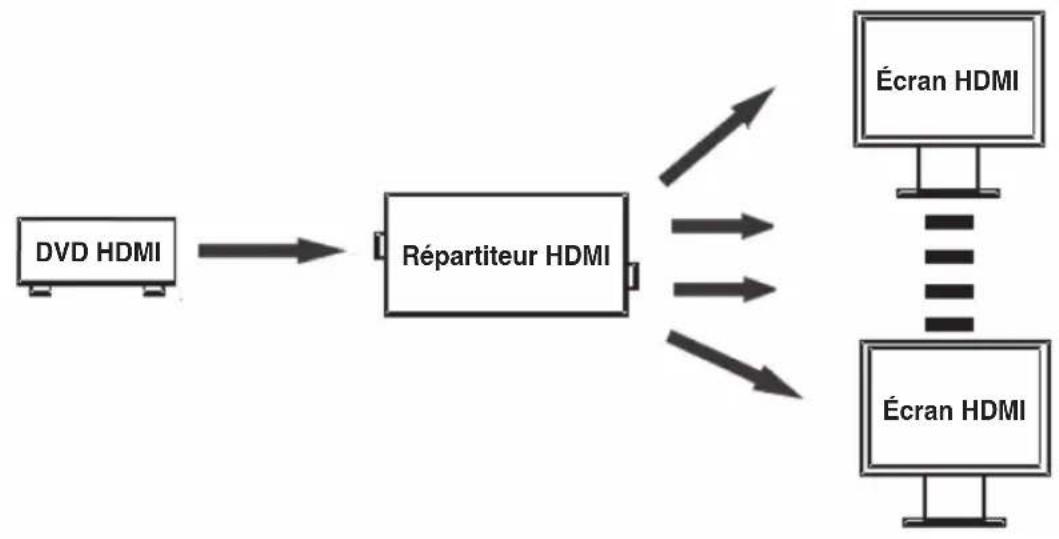

Raccordement et fonctionnement :

Avant l'installation, assurez-vous que tous les apparciels que vous voulez brancher sont eteints.

• Branchez la source d'entrée HDMI et les apparciels de sortie sur le répartiteur amplificateur HDMI. (Les cables HDMI sont en option)
• Branchez l'alimentation 5 V d'abord sur l'appareil (côté continu), puis dans la prise murale (côté alternatif).
• Mettez en marche tous les apparciels d'entree et de sortie.

Attention: Si un apparéil DVI semble ne pas fonctionner, assurez-vous que l' apparéil est compatible HDCP. Un apparéil DVI non compatible HDCP ne fonctionnera pas avec un signal compteant un encodage HDCP

DECLARATION DE CONFORMITE

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Nom: Répartiteur HDMI 2 ports & 4 ports

Modèle: KN-HDMISPL10 & KN-HDMISPL20

Description: Répartiteur de signal HDMI 1 entree vers 2 ou 4 sorties

est conforme aux normes suivantes:

EMC: EN 55022: 2006

EN 55024:1998 + A2:2003

LVD:EN55022:2006

EN 61000-3-2: 2000 + A2 : 2005

EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005

EN 55024:1998 + A1:2001 + A2:2003

suivant la directive 2004/108/CEE.

's-Hertogenbosch, 2 février 2008

Mme.J.Gilad

Directeur des Achats

Consignes de sécurité :

Afi n de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié é/agree en cas de réparation. Débranchez l'appareil du secteur et des

autres équipements en cas de probleme. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Nettoyer uniquely avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de m transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont suscept à modifiçations préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles d'document.

Attention :

Ce symbole fi gure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas été jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
