KNHDMISPL30 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI 8 voies
Connecteurs	1 entrée HDMI, 8 sorties HDMI
Résolution maximale	1080p
Norme HDMI	1.3b
Support HDCP	Oui (HDCP 1.0/1.1)
Bande passante vidéo	225 MHz / 2,25 Gb/s par canal
Profondeur de couleur	Deep color 12 bits par canal (36 bits total)
Formats audio supportés	LPCM, DTS, Dolby Digital, DTS-HD, Dolby True HD
Alimentation	5 V CC, 4 A (max 20 W)
Température de fonctionnement	0 °C à +70 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à +80 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Garantie	2 ans pièces et main-d'œuvre
Normes de certification	FCC, CE, UL
Entretien	Nettoyage avec un chiffon sec uniquement
Sécurité	Ne pas ouvrir l'appareil ; éviter l'eau et l'humidité
Accessoires inclus	Adaptateur secteur (prise Europe), mode d'emploi

FOIRE AUX QUESTIONS - KNHDMISPL30 KONIG

Comment connecter le séparateur HDMI ?

Connectez la source HDMI (ex: lecteur Blu-ray) à l'entrée du séparateur, puis reliez jusqu'à 8 écrans ou projecteurs aux sorties HDMI. Branchez l'alimentation 5V CC et mettez sous tension. Aucun réglage nécessaire.

Quelles résolutions sont supportées ?

Le séparateur supporte les résolutions jusqu'en 1080p, y compris 480i, 576i, 480p, 576p, 720p et 1080i en entrelacé ou progressif.

Est-il compatible avec le HDCP ?

Oui, il supporte HDCP 1.0 et 1.1, ce qui permet de diffuser du contenu protégé.

Quels formats audio sont supportés ?

Il gère l'audio non compressé (LPCM) et compressé (DTS, Dolby Digital, DTS-HD, Dolby True HD).

Quelle alimentation est nécessaire ?

L'adaptateur secteur fourni délivre du 5V CC à 4A (20W max). Le séparateur ne fonctionne pas sans cette alimentation externe.

Puis-je utiliser n'importe quel câble HDMI ?

Oui, des câbles HDMI standard conviennent. Veillez à brancher et débrancher doucement les connecteurs.

Que faire si l'image n'apparaît pas ?

Vérifiez les connexions, assurez-vous que la source et les écrans sont allumés, et que le séparateur est sous tension (témoin d'alimentation allumé). Si le problème persiste, redémarrez la source.

Comment entretenir le séparateur ?

Nettoyez-le uniquement avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs.

Y a-t-il une garantie ?

Oui, le produit bénéficie d'une garantie limitée de 2 ans pièces et main-d'œuvre. Toute modification ou utilisation incorrecte annule la garantie.

Peut-il être utilisé avec des sources 4K ?

Non, ce modèle est conçu pour le 1080p maximum. Pour du 4K, choisissez un répartiteur compatible 4K.

MODE D'EMPLOI KNHDMISPL30 KONIG

Séparateur HDMI à 8 voies

Ce séparateur HDMI distribue l'entrée du signal HDMI sur huit sorties identiques simultanément. Il supporte HDCP et le vrai HDMI 1.3b. Sa bande passante d'amplification video peut aller jusqu'à 2,25 Gb/s ; 225 MHz.

\section*{Caracteristiques}

Ce séparateur HDMI possède plusieurs caractéristiques qui lui permettent d'être très performant. On peut en citer quelques une :

• Facile à utiliser : Installation en quelques secondes, ne nécessite aucun réglage.
  Supporte HDMI 1.3b
• Supporte la plus haute résolution video 1080p
• Supporte une bande passante de 225 MHz/2,25 Gb/s par canal (6,75 Gb/s pour tous les canaux)
• Supporte deep color (profondeur de couleur) 12 bits par canal (36 bits pour tous les canaux)
  Supporte HDCP
• Supporte de l'audio non compressé tel que LPCM
• Supporte de l'audio compressé tel que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)

Specifications:

Entrée/sorting du signal
Signal d'entrée DDC 5 Volts p-p (TTL)
Définition video maximale en liaison unique 1920X1080p	1080p
Sortie Video HDMI 1.3b+ HDCP1.0/1.1
Fréquence de fonctionnement
Gamage de fréquences verticales 50/60 Hz
Bande passante de l'amplificateur video 2.25Gbps/225MHz
Résolution (HDTV)
Entrelacée (50/60 Hz) 480i, 576i, 1080i
Progressive (50/60 Hz) 480p, 576p, 720p, 1080p
Garantie
Garantie limitée 2 ans pieces et main-d'oeuvre
Conditions environnementales
Température de fonctionnement 0°C à +70°C
Humidité de fonctionnement 10% à 85 % HR (sans condensation)
Température de stockage -10°C à +80°C
Humidité de stockage 5% à 90 % HR (sans condensation)
Exigences d'alimentation
Alimentation externe 5 V CC@ 4A
Consummation électrique (max) 20 W
Normes approvées
Convertisseur	FCC, CE, UL
Alimentation	UL, CE, FCC
Accessoires
Adaptateur secteur	Europe standard
Mode d'emploi

Remarque : Les specifications peuvent etre modifiées sans préavis.

Description des panneaux :

1) Touche Marche/Arret
2) Témoin d'alimentation
3) Témoin port actif
4) Connecteur d'entrée HDMI
5) 8 connecteurs de sortie HDMI
6) Prise 5 V CC

Connexion et utilisation :

• Connectez la source d'entrée HDMI et les appareils de sortie au séparateur HDMI (les cables sont en option).
  *reportez-vous à la section "schéma de raccordement"
• Connectez le côte CC de l'alimentation à la prise 5 V et branchez le côte CA dans une prise sector.
• Mettez sous tension.

Attention: Insérez / Retirez les cables doucement.

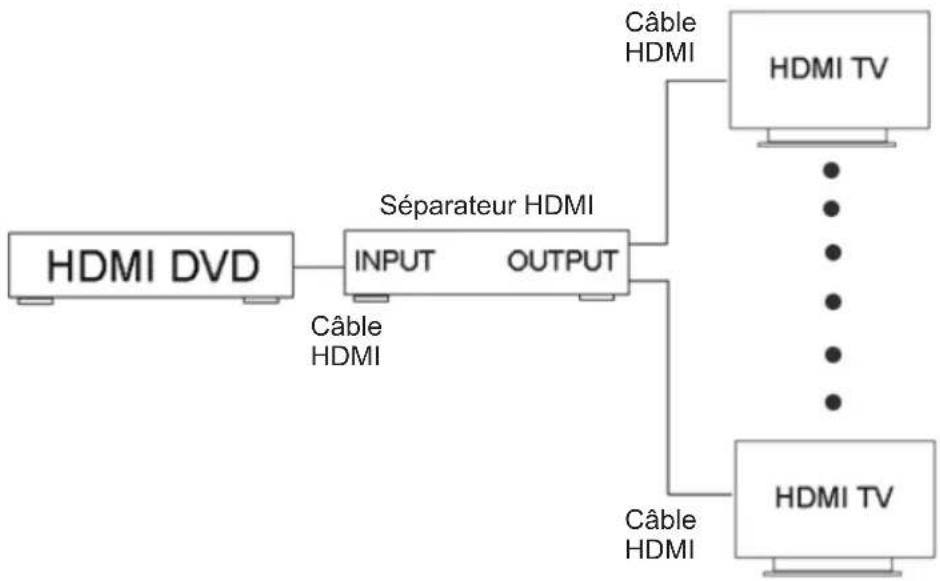

Scheme deraccordement:

Consignes de sécurité :

ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUIVIR

Pour réduire le risque de chocolélectrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Debranchez

l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avac un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute referrerence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
