Type de produit	Hotte décorative
Marque	AIRLUX
Modèle	AHIBF971IX
Modes d'installation	Aspirant (évacuation extérieure), Filtrant (recyclage), Moteur externe
Alimentation électrique	220-240 V ~ 50/60 Hz
Classe d'isolation	Classe I ou II (selon signalétique)
Nombre de vitesses	3 + intensive (6 minutes)
Fonctions	Minuteur arrêt automatique (15 min), Clean Air (10 min/h), Indicateur saturation filtres
Type de commande	Mécanique (boutons) ou Électronique (touches lumineuses) selon version
Éclairage	Halogène ou LED selon version
Filtres anti-graisse	Métallique, lavable en lave-vaisselle (cycle basse température) ou à la main
Filtres à charbon actif	Non régénérables (remplacement) ou régénérables (lavables jusqu'à 65°C)
Hauteur minimale au-dessus de la cuisson	65 cm
Diamètre de sortie d'air	À adapter au tuyau (même diamètre que l'orifice)
Entretien	Nettoyer les filtres anti-graisse tous les 2 mois ; remplacer/nettoyer les filtres à charbon selon type
Sécurité	Ne pas flamber sous la hotte ; ne pas laisser de flammes libres ; éteindre l'alimentation avant entretien

FOIRE AUX QUESTIONS - AHIBF971IX AIRLUX

Comment installer la hotte en mode aspirant ?

Pour une installation en mode aspirant, fixez un tuyau d'évacuation d'air de même diamètre que l'orifice de sortie de la hotte. Reliez le tuyau au trou d'évacuation préalablement disposé (Fig.12). Assurez-vous de respecter la distance de sécurité d'au moins 65 cm entre la hotte et la table de cuisson. L'installation électrique doit être réalisée par un professionnel.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être nettoyés tous les 2 mois maximum. Vous pouvez les laver à la main avec un détergent liquide neutre non abrasif, ou au lave-vaisselle à basse température et cycle court. Après plusieurs lavages, la couleur peut changer, ce qui est normal. Avant de les remonter, assurez-vous qu'ils sont bien secs.

Quand et comment remplacer les filtres à charbon ?

Les filtres à charbon actif non régénérables doivent être remplacés régulièrement (généralement tous les 6 mois). Les filtres régénérables (lavables) peuvent être lavés à la main ou au lave-vaisselle à 65°C maximum, puis séchés. Ils doivent être remplacés au maximum tous les 3 ans ou si le matelas est endommagé. Suivez les indications de saturation données par l'appareil.

Que faire si les voyants clignotent sur la hotte ?

Si la touche A clignote toutes les 2 secondes, les filtres anti-graisse doivent être lavés. Si elle clignote toutes les 0,5 seconde, les filtres à charbon doivent être remplacés ou nettoyés. Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche A pendant environ 5 secondes pour réinitialiser la mémoire électronique jusqu'à ce que le clignotement cesse.

Comment utiliser la fonction minuterie ?

La fonction minuterie arrêt automatique retarde l'arrêt de la hotte de 15 minutes. Activez-la en appuyant sur la touche F (ou E selon le modèle) pendant que la hotte fonctionne à la vitesse souhaitée. L'appareil continue à fonctionner à la vitesse en cours puis s'éteint automatiquement après 15 min. Pour désactiver, appuyez à nouveau sur la même touche.

Comment activer la fonction Clean Air ?

La fonction Clean Air s'active en appuyant sur le bouton F pendant 2 secondes lorsque la hotte est allumée. Le moteur démarre en 1ère vitesse pendant 10 minutes toutes les heures. Pendant ces 10 minutes, les voyants F et C clignotent. En appuyant sur n'importe quelle touche autre que l'éclairage, la fonction se désactive et la hotte reprend son fonctionnement normal.

Puis-je utiliser la hotte au-dessus d'une cuisson à gaz ?

Oui, mais respectez impérativement une distance de sécurité d'au moins 65 cm entre la hotte et la table de cuisson. Lorsque la hotte fonctionne en même temps que des appareils à gaz, la pièce doit être correctement ventilée pour éviter une inversion de flux. La dépression dans la pièce ne doit pas dépasser 4 Pa.

Comment remplacer les lampes ?

Pour les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues et remplacez par des lampes de même type, sans toucher les lampes à mains nues. Pour les lampes LED, le remplacement doit être effectué par un technicien spécialisé.

La hotte fait du bruit, que faire ?

Vérifiez d'abord que le tuyau d'évacuation n'est pas obstrué ou plié. Assurez-vous que les filtres sont propres et bien en place. Un bruit anormal peut provenir d'une installation incorrecte ou d'un déséquilibre du moteur. Si le bruit persiste, contactez un professionnel.

Où trouver la notice complète de la hotte ?

La notice complète de la hotte AIRLUX AHIBF971IX est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans votre langue en renseignant votre adresse email.

MODE D'EMPLOI AHIBF971IX AIRLUX

Spécialiste de l'encasable

AHIBF971IX

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9

Fig.10

Fig.11

Fig.12

Fig.13

Fig.14

Fig.15

Fig.16

Fig.17

Fig.18

Fig.19

Fig.20

Fig.21

Fig.22

Fig.23

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.

-En cas de doutes, contacter un électricien qualifié. Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.

E) Surveillance constamment les fritures pour éviter que l'huile surchauffée prenne feu.

F)Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.

G)Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne

soient surveillés. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Instructions pour l'installation

• Le montage et le branchement électrique doit être effectué par un personnel spécifique. Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexion électrique:

Remarque ! Consulter la plaque signalétique à l'intérieur de l'appareil :

• Le symbole y figure. Cela signifie que l'appareil ne doit pas être relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'iso1ation II. -Si le symbole NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les appareils de classe I.

Classe d'iso1ation II

-L'appareil est construit en classe II, pour cela : aucun câble ne doit être connecté avec la prise terre. La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

-La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre.

Classe d'isolation i

Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procédez au raccordement électrique comme suit: MARRON = L ligne

BLEU = N neutre

JAUNE/VERT = terre.

Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre ① Lors des opérations de raccordement électrique, assurez-vous que la prise de courant compte better

une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

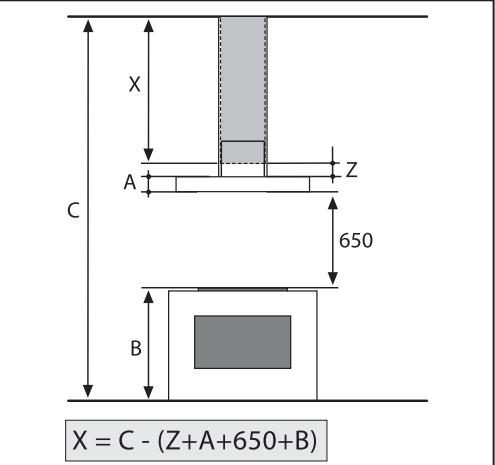

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.15).

-S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Montage de la hotte:

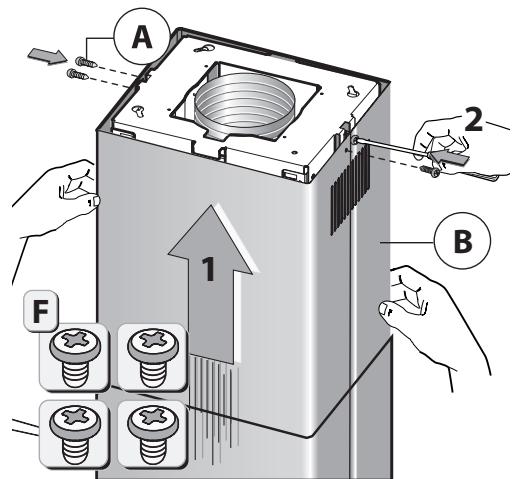

• Déballer la structure et enlever les 2 vis A pour séparer la partie supérieure de la partie inférieure (Fig.2).
• Positionner le gabarit de forage au plafond en faisant attention à ce que la flèche soit positionnée du même côté que la commande de l'appareil (Fig.3). Effectuer les 4 trous Ø8 au plafond et visser 3 vis sans les serrer complètement et en prenant garde de ne pas insérer la vis dans le trou marqué par un X sur le gabarit de forage (les vis normales et les vis tamponnées doivent être appropriées au type de mur). - Prendre la partie supérieure de la structure B (Fig.4) et l'insérer sur les 3 vis pas visées complètement correspondant avec les 3 orifices fendus. Faire une petite rotation pour l'encastrement (Fig.4). Visser la quatrième vis X et serrer les 3 autres qui restent pour permettre le blocage définitif de la partie supérieure de la structure B. - Prendre la partie inférieure de la structure téléscopique C et l'insérer sur la partie supérieure B (Fig.5). Régler la hauteur désirée en se référant aux cotes indiquées dans la (Fig.15) et la bloquer au moyen des 8 vis G fournies avec l'appareil (Fig.6).
• Version aspirante: f Fixer le tuyau flexible au trou d'évacuation air disposé préalablement (Fig.12).
• Version filtrante: nous disposons de deux types de Kit, un avec filtres cassette à charbon (Fig.16) et l'autre avec filtres à charbon régénérables (lavables) (Fig.17). - F - Si votre produit est muni d'une bride de raccordement, procédez à son assemblage (voir Fig.7) avant de fixer la hotte à la structure. Fixez la bride de raccordement F dans la partie supérieure du groupe d'aspiration de la hotte à l'aide des 2 vis E (Fig.7).

- Prendre le conduit de fumées supérieur et le fixer à la structure à l'aide des vis A (Fig.9). Assembler le conduit de fumées inférieure avec le conduit supérieur et le fixer attentivement avec du ruban adhésif L (Fig.110A).

• Dévisser les 2 vis O (Fig.10A) de 3 mm au maximum. Insérer le groupe d'aspiration à l'intérieur de la structure en faisant attention à ce que les vis O, dévisssées précédemment, aillent se placer avec les orifices fendus dans la partie inférieure comme c'est indiqué dans la (Fig.10B). Visser les 3 vis N (fournies avec l'appareil) et serrer les 2 vis O (Fig.10B).

-Enlever le ruban adhésif L et poser le conduit de fumées inférieur sur le corps de la hotte (Fig.11X).

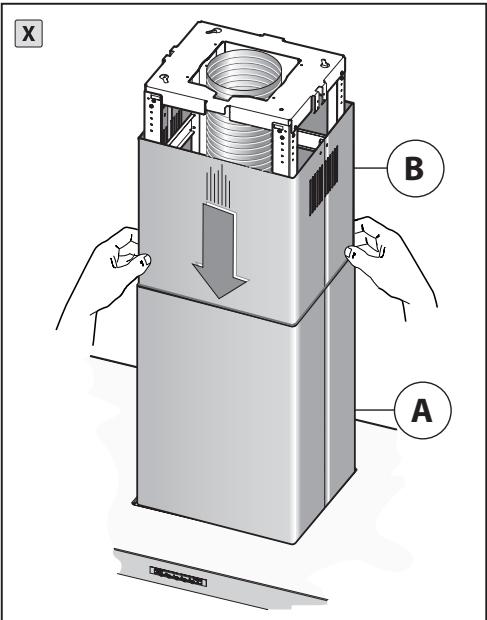

• Abaissez la cheminée supérieure en effectuant l'opération inverse indiquée sur la figure 9.

-Si votre appareil est doté d'un conduit de fumées inférieur qui doit être fixé au corps de la hotte avec les vis, enlever les filtres anti-graisse de la hotte en intervenant sur les manilles correspondantes (Fig.15). -Le cas échéant, fixer de l'intérieur la cheminée inférieure à la hotte à l'aide des vis P (Fig.11Y). Pourvoir enfin à replacer les filtres dans leur logement.

• Relier le tuyau flexible au déflecteur M et fixer la vis I comme c'est indiqué dans la (Fig.13). Les filtres à charbon actif doivent être appliqués au groupe aspirant placé à l'intérieur de la hotte (Fig.16).

EMPLOI Et entretion

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et é ien du filtre anti-graisse et du filtre à charbon actif.
• Le contrôle anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaiselle à température BASSE et cycle court.
• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• èce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être rem té avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif regénérables doivent être lavés à la main, avec des détergents neutres non abrasifs, ou dans le lava-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats) Enlever l'eau en excès sans abîmer le filtre, stériliser les parties en plastique, faire sé épétée chaque 2 mois pour maintenir efficace la fonction du filtre à carbone regénérable. Ces derniers

doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• ié avec de l'alcool dénaturé ou des détermgents liquides neutres non abrasifs.
• pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Si l'appareil est pourvu de lumière de courtoisie, elle peut être utilisée pour l'emploi prolongé de l'éclairage général de la pièce.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
• usement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent.

ATTENTION! Pendant cette opération, veillez à ne pas griffer la hotte.

Remplacez-les par des ampoules de même type.

• Remplacement des lampes halogènes (Fig. 19):

Pour changer les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes à mains nues.

• Remplacement des lampes à LED (Fig. 20):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technicien spécialise.

• Commandes Lumineuses (Fig. 21) : les symboles sont les suivants :

A= touche ECLAIRAGE

B = touche OFF

C = touche PREMIÈRE VITESSE

D= touche DEUXIEME VITESSE

E = touche TROISIÈME VITESSE

F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 6 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée.

Quand la fonction est activée, la LED clignote.

Pour interrompre cette vitesse avant les 6 minutes, appuyez sur la touche E.

Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air »

s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passe directement à la 2ème vitesse; en appuyant sur le bouton B la fonction se désactive).

La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continue à fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtres anti-graisse/charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés. -Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtre.

Lorsque les filtres nettoyés sont remis en place, réinitialisez la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

• Commandes mécaniques (Fig. 22) : les symboles sont les suivants :

A = Touche ECLAIRAGE B = Touche OFF C = Touche PREMIÈRE VITESSE D = Touche DEUXIEME VITESSE E = Touche TROSIEME VITESSE G=Voyant MOTEUR EN MARCHE

NOTE: avec cette commande, on peut également contrôler l'appareil avec une télécommande, à demander comme accessoire.

Touche A = Allumer/éteindre la hotter. L'appareil s'allume à la 1re vitesse.

Touche B = Diminuer la vitesse du moteur.

Écran C = Indique la vitesse du moteur sélectionné et l'activation du timer/vitesse intensive/signalisation des filtres.

Touche D = Augmenter la vitesse du moteur.

En pressant la touche de la 4e vitesse, on insère la fonction intensive pendant 6 min, puis l'appareil fonctionne à nouveau à la vitesse d'exercice lors de l'activation. Pendant cette fonction, le chiffre 4 clignote sur l'écran. -Si on peut désactiver la fonction avant les 6 minutes, presser la touche B.

Attention! Certains modèles fonctionnent jusqu'à la 3e vit., c'est pourquoi la fonction intensive n'est pas prévue.

Touche E = Avec n'importe quelle vitesse insérée 1-2-3 vitesse (sauf la vit. Intensive 4) en pressant la touche, on active la fonction Timer. Lorsque la fonction Timer est active, la vitesse configurée lors de l'activation du timer doit clignoter sur l'écran.

15 min après le terme du comptage, la hotte s'éteint (moteurs et lumières éventuellement allumées).

Si la vitesse intensive fonctionne, le Timer ne peut pas s'activer.

Si on peut désactiver la fonction avant les 15 minutes, presser la touche E.

Touche F = Allumer/éteindre les lumières.

- Saturation filtres anti-graisse/charbon actif:

Au bout de 3 F (par ex. 2 et F), cela signifie qu'on doit laver les filtres anti-graisse.

-Au bout de 120 h de fonctionnement, si l'écran C clignote en alternant la vitesse d'exercice et la dette C/F (par ex. 2 et C/F), cela signifie qu'on doit laver ou replacer les filtres charbon.

• Après avoir remis le filtre propre en place, il faut réinitialiser la mémoire électronique avec la hotte allumée, en pressant la touche B pendant environ 3 secondes. Ce temps écoulé, la lecture E (confirmation de la réinitialisation effectuée) apparait sur l'écran et on éteint la hotte.
