AHBF971IX - Hotte decorative AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	AIRLUX
Modèle	AHBF971IX
Largeur maximale	90 cm
Alimentation électrique	220-240 V, 50/60 Hz
Classes d'isolation	Classe I ou II selon modèle (vérifier plaque signalétique)
Modes de fonctionnement	Aspirant (évacuation extérieure), filtrant (recyclage), moteur externe
Nombre de vitesses	3 vitesses + fonction intensive (6 minutes)
Fonctions spéciales	Minuteur d'arrêt automatique (15 min), Clean Air (10 min/h), témoin de saturation des filtres
Éclairage	Halogène, LED ou incandescent selon version (voir notice)
Filtres anti-graisse	Lavables (tous les 2 mois max, à la main ou lave-vaisselle)
Filtres à charbon actif	Non régénérables (remplacement tous les 4 mois) ou régénérables (lavables tous les 2 mois, remplacer max 3 ans)
Entretien	Nettoyer extérieur et intérieur avec chiffon humide et alcool dénaturé ou détergent neutre
Distance de sécurité minimale	65 cm entre la hotte et la table de cuisson
Type de commande	Lumineuses ou mécaniques selon version (voir notice)
Réparabilité	Lampes halogènes/incandescentes remplaçables par l'utilisateur ; lampes LED par technicien
Installation	Fixation murale avec chevilles adaptées, raccords télescopiques décoratifs
Poids	Non spécifié (estimation ~15-20 kg)

FOIRE AUX QUESTIONS - AHBF971IX AIRLUX

Comment installer la hotte AIRLUX AHBF971IX ?

L'installation doit être réalisée par un personnel qualifié. Fixez au mur en respectant les cotes indiquées (Fig.2). Utilisez des vis et chevilles adaptées au type de mur. Raccordez le conduit d'évacuation si en mode aspirant. Pour le mode filtrant, installez les filtres à charbon actif. Laissez un espace d'au moins 65 cm entre la hotte et la table de cuisson.

Quels sont les modes de fonctionnement disponibles ?

La hotte peut fonctionner en mode aspirant (évacuation de l'air vers l'extérieur), en mode filtrant (recyclage de l'air intérieur via des filtres à charbon) ou avec un moteur externe. Consultez la Fig.1 de la notice pour les schémas.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois maximum. Vous pouvez les laver à la main avec un détergent liquide neutre non abrasif, ou au lave-vaisselle à basse température et cycle court. Après plusieurs lavages, la couleur peut changer, ce qui est normal.

Quand dois-je remplacer les filtres à charbon actif ?

Pour les filtres non régénérables, remplacez-les tous les 4 mois maximum. Pour les filtres régénérables (lavables), lavez-les à la main ou au lave-vaisselle (65°C max) tous les 2 mois, et remplacez-les au maximum tous les 3 ans ou si le matelas est endommagé.

Que signifie le clignotement de la touche A ou de l'afficheur ?

Si la touche A (ou l'afficheur C) clignote toutes les 2 secondes, les filtres anti-graisse doivent être lavés. Si le clignotement est plus rapide (0,5 seconde), les filtres à charbon actif doivent être remplacés ou nettoyés. Après l'entretien, appuyez sur la touche A pendant 5 secondes pour réinitialiser la mémoire.

Comment utiliser le minuteur d'arrêt automatique ?

Appuyez sur la touche F (ou E selon le modèle) pour activer le minuteur : la hotte fonctionne à la vitesse actuelle pendant 15 minutes, puis s'arrête automatiquement. Pour désactiver, appuyez à nouveau sur la même touche.

Qu'est-ce que la fonction Clean Air ?

La fonction Clean Air fait fonctionner le moteur à la première vitesse pendant 10 minutes toutes les heures. Pour l'activer, éteignez la hotte puis appuyez sur la touche F (ou E) pendant 2 secondes. Le voyant clignote. Pour désactiver, appuyez sur n'importe quelle touche sauf l'éclairage.

Comment remplacer les lampes halogènes ?

Débranchez l'appareil. Pour les lampes halogènes (Fig.8), retirez délicatement l'ampoule du support avec un petit tournevis plat. Remplacez par une ampoule de même type et puissance. Ne touchez pas la lampe à mains nues. Pour les lampes LED, faites appel à un technicien qualifié.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance de sécurité minimale est de 65 cm entre le point le plus bas de la hotte et la table de cuisson (électrique, gaz ou induction). Cette distance est obligatoire pour éviter les risques d'incendie.

Comment activer la vitesse intensive ?

Depuis la troisième vitesse, maintenez enfoncée la touche E (ou D selon modèle) pendant environ 2 secondes. La hotte fonctionne alors à vitesse intensive pendant 6 minutes, puis revient automatiquement à la vitesse précédente. Le voyant clignote pendant la fonction.

MODE D'EMPLOI AHBF971IX AIRLUX

Specialiste de l'encasable

AHBF971IX

A

B

max 90 cm

Fig.1
Fig.2

Fig.3

Fig.4

Fig.6

Fig.8

Fig.7

Fig.10

Fig.9

Fig.11

Fig.12

Fig.13

Fig.14

Fig.15

GENERALITA

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a eté concu pour être utilisé dans le modele aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

CONSEILS POUR LA SECURITE

1. Attention, lorsque dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une energia autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (applique à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée.

-En cas de doutes, contacter un électricien qualifié. Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A)N'essayez pas de contrôle l'etat des filtres quand la hotter est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C)Il est absolutment interdit de flamber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.

E)Surveillance constament les fritures pour eviter que I'huile surchauffee prenne feu.

F)Avant de procesder a toute opération d'entretien, coupez l'alimentation electrique de la hotte.

G)Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins qu'ils ne soient surveillés.

H) Veillez à ce que les enfants ne jouent pas avec l'appareil.

I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.

L)Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchementélectrique doit êtreeffectués par un personnel spécifique.
  Utiliser des gants de protection avant de proceder aux opérations de montage..

- Connexion électrique:

Remarquel Consulter la plaque signalétique à l'intérieur de l'appareil:

-Le symboly figure. Cela signifie que I'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'isolation II.
-Si le symbole NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparciels de classe I.

Classe d'iso1ation II

-L'appareil est construit en classe II, pour cela,aucun cable ne doit et connecte avec la prise terre. La prise doit etre accessible après I's installation de l'appareil. Si I'appareil est equiped e'un cordon depourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit etre intercalé entre le secteur et I'appareil.
-La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

Classe d'isolation I

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = ① terre.

Le cable neutte doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne prés du symbole de terre 日

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant compte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux reglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

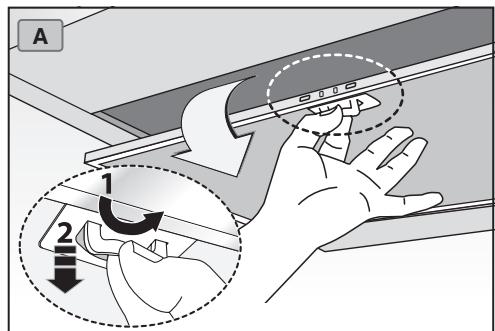

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'exterieur de celle inférieure. Ne pas relier le tuyau d'échéapplement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de celle电量. En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.7A).

-Sil s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale:

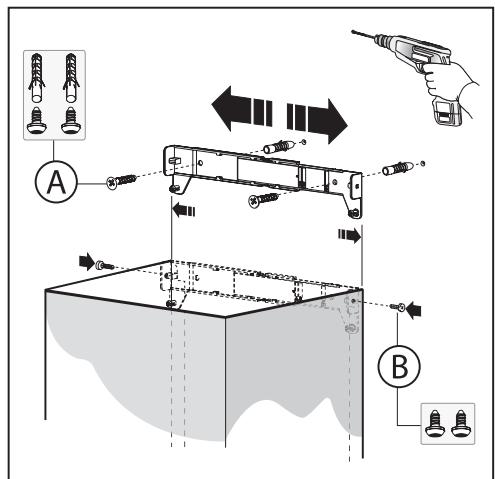

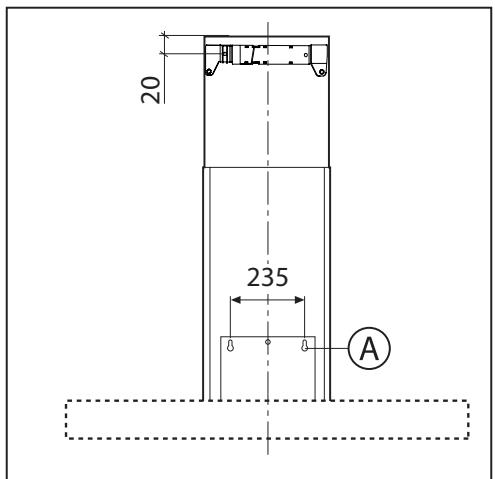

-Exécuter les troux A en respectant les cotes indiquées (Fig.2).
-Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.

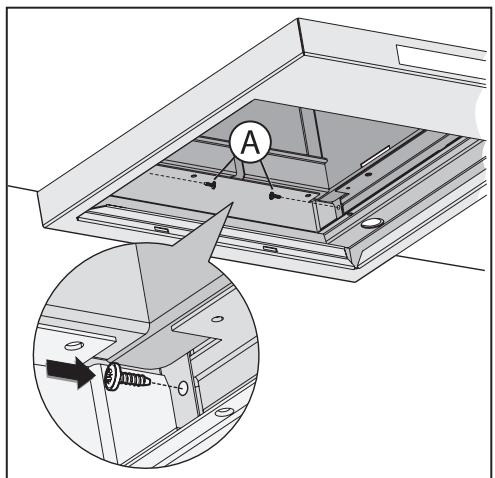

-Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.5).

En cas de différents montages utiliser des vis et des goujons à expansion déquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont déquats au type de paroi, où sera fixée la hotte.

Fixation des raccords téléscopiques de decoration:

• Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de decoration. Si votre apparéil doit être installé dans le modele aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air.
• Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3).
• Esuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hote au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.

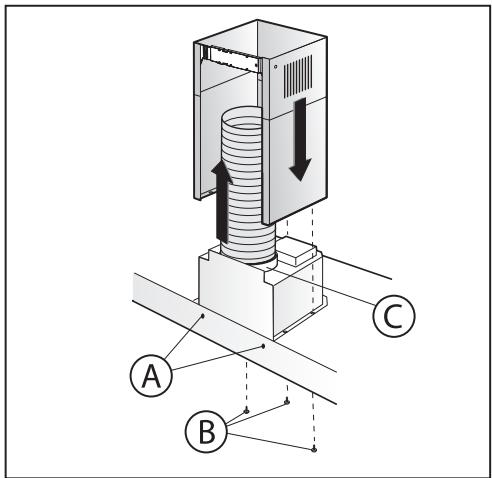

  -Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.5).
• Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotter au moyen des vis B fournies (Fig.5), retireur le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).

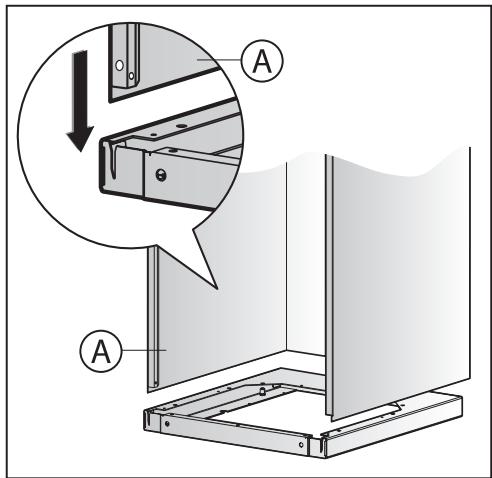

  -Si les raccords inférieurs de votre apparéil correspondant à ceux illustrés dans la Fig.4A, la fixation à effectuer cette illustrée dans la Fig.6A.
  -Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et sUIVRE les instructions de montage.

- Version recyclage:

Attention!

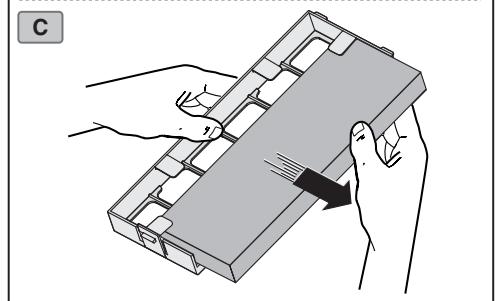

-Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon actif. Nous disposons de deux types de Kit, un avec filtres à carbone actif non régénérables (Fig.7B) et l'autre avec filtres de carbone actif régénérables (lavables) (Fig.7C).

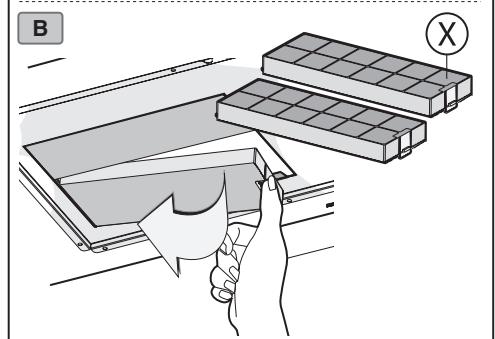

-Pour remplaner les filtres à carbone actif non regenerables X, tirer vers l'extérieur le levier comme illustré (Fig.7B).

EMPLOI ET ENTRETIEN

• Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé

de l'arrêté 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtré anti-graisse à pour role deretenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.

• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaiselle à température basse et cycle court.

• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la caison.

• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la précariété avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

• Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lavve-vaiselle à température maximaie de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtre, restorer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone regénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.

• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.

• Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.

• L'installation d'illumination est consque pour l'utilisationpendant la cuisson et non pour l'utilisation prolongée pourilluminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

• Si l'appareil est pourvu de lumière de courtoisie, elle peut ettre utilisée pour I'emploi prolongé de I'clairage general de la pièce.

• Attention: la non-observation de ces remarques de nettoyage de la hotte et du Replacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivir les instructions sugérées.

• Remplacement des lampes halogènes (Fig.8):

Pour replacer les ampoules dichroiques, débranchez la lampe en la detachant précautionneusement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent. ATTENTION!

Pendant cette opération, veiller à ne pas griffer la hotte.

Remplacez-les par des ampoules de même type.

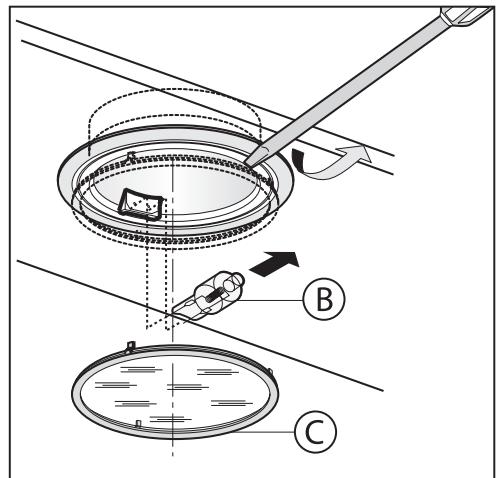

• Remplacement des lampes halogènes (Fig.9):

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues. Remplacecz-les par des lampes de même type. Attention: ne touche pas aux lampes mains nues.

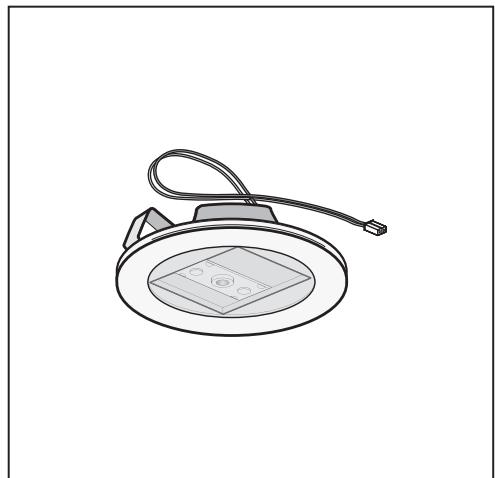

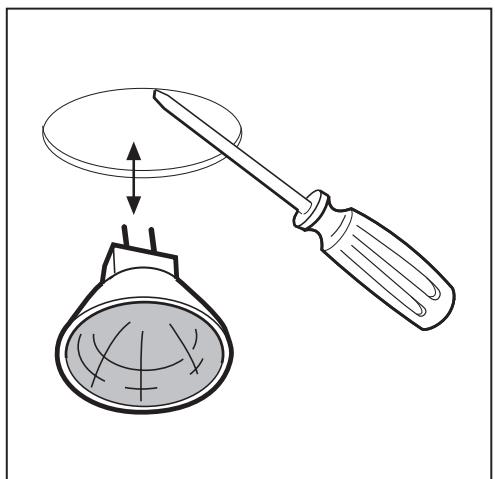

• Remplacement des lampes à LED (Fig.10):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement replacées par un technicien spécialisé.

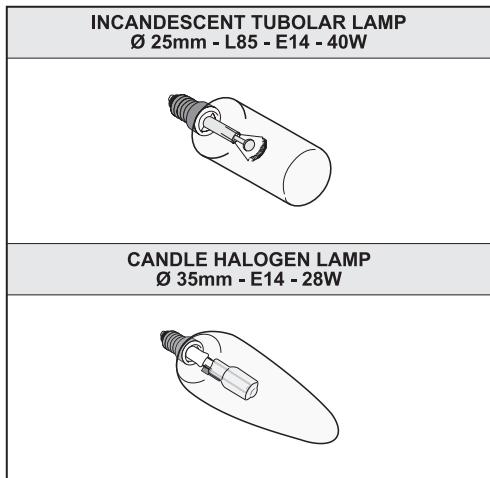

• Remplacement des ampoules à incandescence/halogènes (Fig.11):

Utiliser uniquement des ampoules du même type et puissance installées sur l'appareil.

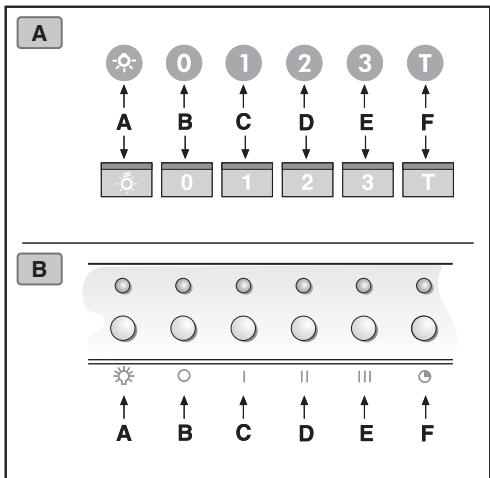

• Commandes Lumineux (Fig.12.A.B.) le symbole sont le suivant:

A = Touche ECLAIRAGE

B = Touche OFF

C = Touche PREMIÈRE VITESSE

D= Touche DEUXIEME VITESSE

E = Touche TROISIEME VITESSE

F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre apparéil est équipé de la fonction vitesse INTENSIVE, en partant de la TROSIÈME vitesse et en maintainant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 6 minutes après lesquelles l' apparéil se remétrtra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompree cette vitesse avant les 6 minutes appuyer sur la touche E. Pour certains modélles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1^eré vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode éluctroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reperte en 1^eré vitesse 50 minutes plus tard. Les diodes éluctroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe que toute touche à l'exception des touches de luminière, la hotte returne immidiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passse directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

• Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.

-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrêté de clignoter.

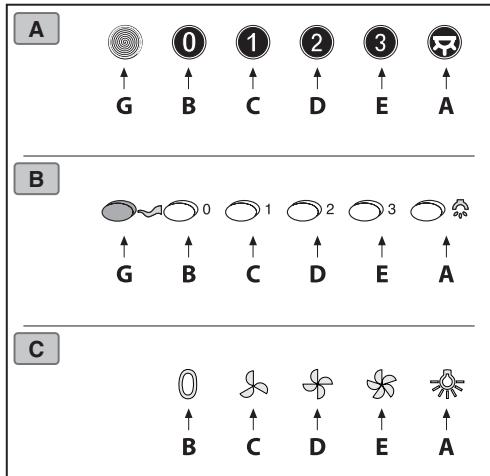

• Commandes Mécaniques (Fig.13.A.B.C.) les symboles sont les suivants:

A = Touche ECLAIRAGE

B = Touche OFF

C = Touche PREMIÈRE VITESSE

D = Touche DEUXIEME VITESSE

E = Touche TROSIEME VITESSE

G = Voyant MOTEUR EN MARCHE.

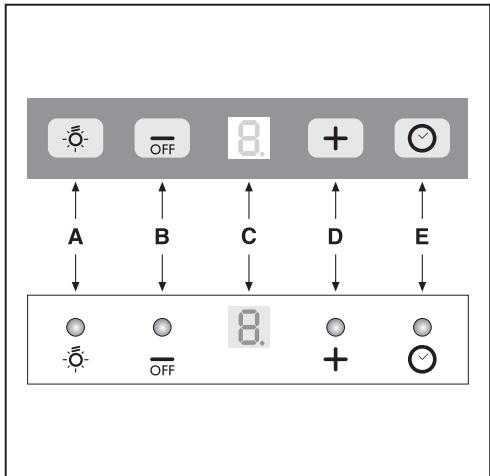

• Commandes (Fig.14):

Touche A = Allume/eteint les lumières.

Touche B = Allume/éteint la hotter. L'appareil s'allume à la 1^

vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour êtreindre. Si la hotte se trouve à la 1^ vitesse, il n'est pas nécessaire de tener la touche appuyée pour être reinte. Diminue la vitesse du moteur.

Display C = Indique la vitesse du moteur selectionné et l'activation du timer.

Touché D = Allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 6', puis l'appereil recommance à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touché E = Au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après qui ces dernières s'éteignent. En pressant la touche E, le Minuteur se déactive. Quand la fonction Minuteur est active, le point decimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est eteint, la fonction "clean air" s'active. Cette derniere met en marche le moteur chaque heures pendant 10 minutes à la première vitesse. Durant le fonctionnement I'écran doit visualiser un mouvement rotatif des segments périhériques. Àpres quoi le moteur s'éteint et I'écran doit visualiser la dette "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur repeats pendant 10 minutes supplémentaires et ainsi de suite. Pour returner au fonctionnement normal presser n'importe queelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation filtrres Anti-graisse/Charbon actif:

• Quand I'affecheur C clignote et visualise alternatively la vitesse de fonctionnement et la dette F (1 et F par ex.) les frittes anti-graisse doivent être lavés.
• Quand l'écran C clignote et visualise alternatively la vitesse de fonctionnement et la dette A (1 et A par ex.) les filtres à charbon actif doivent être replacés ou nettoyés selon le type de fille.

Après avoir remis le filtre propre à sa place, procédé à une remise à zéro de la mémoirelectronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cette de clignoter sur l'afficheur C.

• Commandes mécaniques (Fig.15) les symboles sont indiqués ci-dessous:

A = Touche ECLAIRAGE/ON-OFF
B = Touche OFF/PREMIERE VITESSE
C = Touche DEUXIEME VITESSE
D= Touche TROSIEME VITESSE.

Si la hotte est eteinte en premiere, deuxieme ou troisieme vitesse, au moment ou elle est rallumée, elle redemarre avec la meme siness de fonction configuree au moment de l'arret.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUES DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
