AHMI971BK - Hotte decorative AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de hotte	Hotte décorative
Dimensions	Largeur : 90 cm
Débit d'air max	700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Installation murale
Classe énergétique	Classe B
Niveau sonore	Max 65 dB
Fonctionnalités supplémentaires	Mode de recyclage et d'évacuation
Entretien	Nettoyage régulier des filtres, remplacement recommandé tous les 6 mois
Sécurité	Arrêt automatique en cas de surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - AHMI971BK AIRLUX

Comment nettoyer le filtre à graisse de la hotte AIRLUX AHMI971BK ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une éponge non abrasive et rincez à l'eau claire. Laissez sécher complètement avant de le remettre en place.

Pourquoi ma hotte ne fonctionne-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, contactez le service client.

Quel type de filtre dois-je utiliser pour remplacer celui de ma hotte ?

Pour la AIRLUX AHMI971BK, utilisez un filtre à charbon actif compatible ou un filtre à graisse en aluminium. Référez-vous au manuel d'utilisation pour les références spécifiques.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide du panneau de contrôle situé à l'avant de la hotte. Sélectionnez le niveau d'aspiration souhaité en appuyant sur les boutons correspondants.

La lumière de la hotte ne s'allume pas, que faire ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionnelle. Si l'ampoule est grillée, remplacez-la par une ampoule de type recommandé dans le manuel d'utilisation. Si le problème persiste, consultez un technicien.

Quelle est la taille maximale de la cuisine pour une utilisation optimale de la hotte ?

La AIRLUX AHMI971BK est conçue pour des cuisines allant jusqu'à 30 m² pour une efficacité optimale. Assurez-vous que la hotte est installée à la bonne hauteur pour maximiser son efficacité.

Comment installer correctement ma hotte AIRLUX AHMI971BK ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de fixer la hotte à une hauteur de 65 à 75 cm au-dessus de la surface de cuisson et de respecter les normes de ventilation pour un fonctionnement optimal.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la AIRLUX AHMI971BK peut être utilisée en mode recyclage avec un filtre à charbon. Cela permet de purifier l'air sans besoin d'évacuation extérieure.

Quel entretien régulier faut-il effectuer sur la hotte ?

Il est recommandé de nettoyer le filtre à graisse tous les 1 à 2 mois et de vérifier le filtre à charbon tous les 6 mois pour un remplacement éventuel. Nettoyez également la surface extérieure de la hotte régulièrement.

MODE D'EMPLOI AHMI971BK AIRLUX

airlux Spécialisté de l'encastrable

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9A

Fig.9B

Fig.10

Fig.10

Fig.11
Fig.12

Fig.13

GENERALITA

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a eté concu pour être utilisé dans le modele aspirant (evacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

CONSEILS POUR LA SECURITE

1. Attention, lorsque dans la même piece vous utilisez simultanement la hotte à évacuation avec un brûleur ou une cheminée alimentés par une energia autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (appliquee a l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant a ceux du réseau. Contrcler aussi si la prise est adaptee.

-En cas de doutes, contacter un électricien qualifié. Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A)N'essayez pas de contrôle l'etat des filtres quand la hotter est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes,pendant et tout de suite après l'utilisation prolongée de I'éclairage.
C)Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtrés et pour les risques d'incendie.
E)Surveillance constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F)Avant de proceder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G)Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins qu'ils ne

soient surveillés.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L)Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchementélectriquedoiventêtreffectuéspar un personnelspecialisé.

Utiliser des gants de protection avant de proceder aux opérations de montage.

- Connexion électric:

Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:
- Le symbole [y] figure. Cela signifie que l'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'isolement II.
-Si le symbole NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparèils de classe I.

Classe d'iso1ation II

-L'appareil est construit en classe II, pour celaaucun cable ne doitetreconnectecavecaraisepirsetre.LrasipositodretreaccessibleapresI's installation del'appareil.Si I'appareil estequipe d'un cordon depourvu de fiche, un interrupteur omnipolaire ayantanastanciaudouverturedescontactsdau moins3mm dimensionnéàlachargeetconformaeuxreglementations applicableen la matiere,doitetreintercaléentrelesecteur etI'appareil.
-La connection avec le réseau électrique doit etre exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

Classe d'iso1ation I

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = (1) terre.

Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne prêts du symbole de terre 日

Lors des opérations de raccordement électricque, assurez-vous que la prise de courant compte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture

des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 45 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'exterieur de cette inférieure. Ne pas relier le tuyau d'échéppement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électrique.

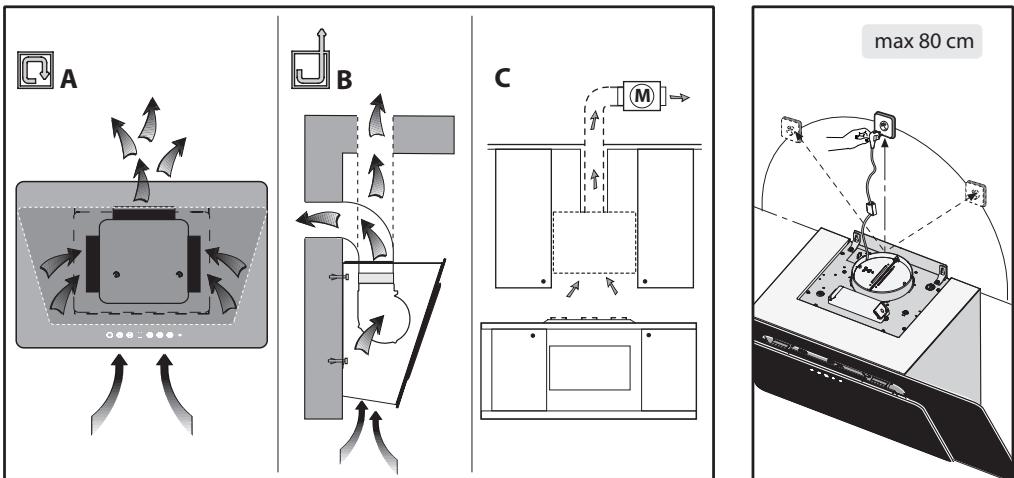

  -S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Attention!

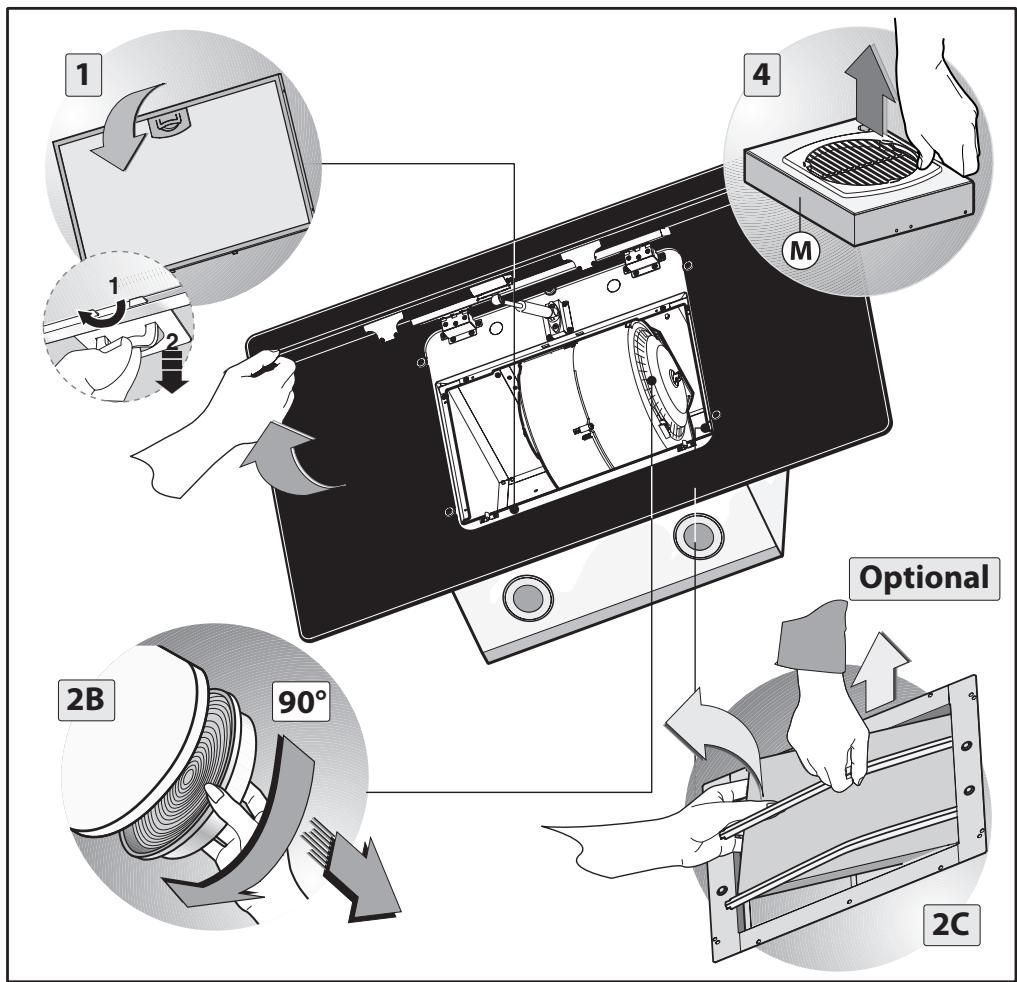

• Avant de proceder à l'opération de montage, pour faciliter la manoeuvrabilité de la hotte, effectuer les opérations suivantes:
• Enlever le filtré anti-graisse en tirant la poignée comme cela est illustré dans la figure 2 -phase 1.
• Si le produit est fourni avec des filtres aux charbons actifs (B-C), les enlever comme cela est indiqued dans la figure 2 - phase 2B ou 2C.
• Decrocher le boitier M comme cela est indiquedans la figure 2 - phase 4.

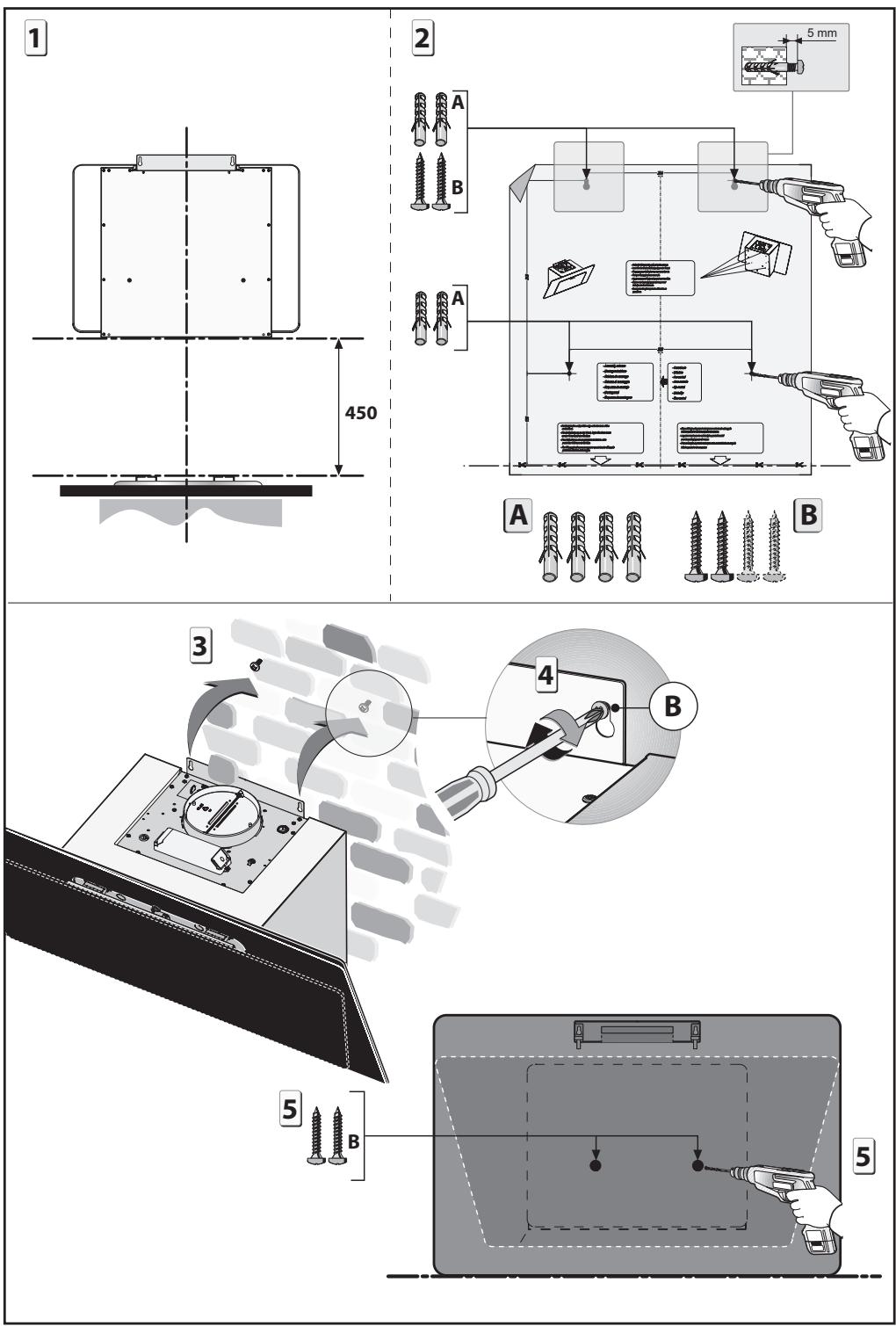

Fixation murale (Fig.3):

Tracez une ligne sur le mur figure 3- phase 1 correspondant au côte inférieur de la hotte (en respectant la distance de sécurité du plan de cuisson).

• Positionné le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précédément sur le mur.
• Repérez et percez les trous de fixation figure 3- phase2.
• Fixer les 4 chevilles expansibles et les 2 vis A-B sans les visser complètement figura 3 - fase 2.
• Placer l'appareil au mur et le fixer définitivement en tirant les 2 vis B figura 3 - fase 3-4 et les 2 vis de sécurité B figura 3 - fase 5.
• Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplatre, etc.).
• Si les vis et chevilles sont fournies avec l'appareil, assurez-vous quelles soient bien adaptées à la nature du mur qui supportera la hotte.

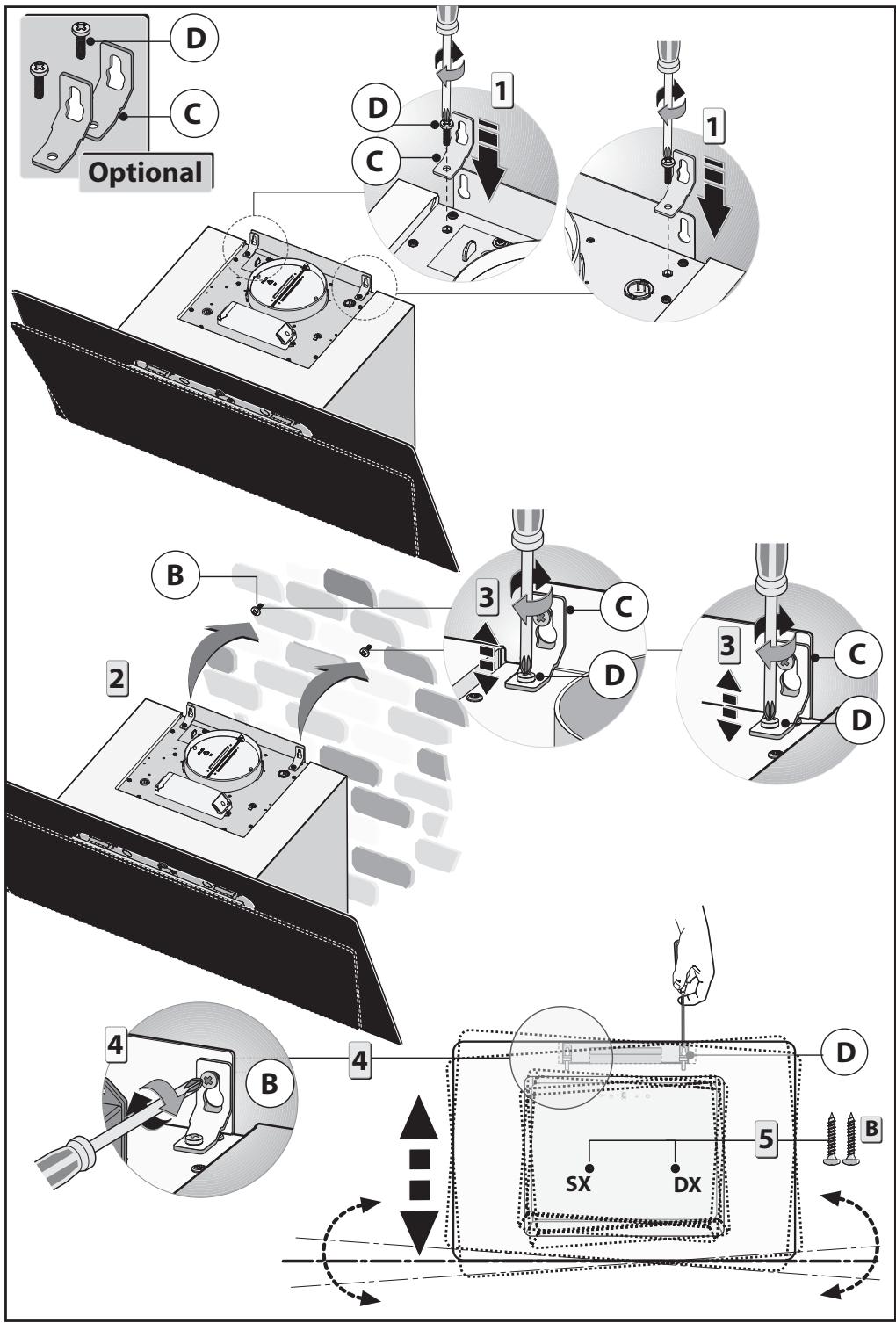

Ce modele de hotte peut avoir comme option des étriers de nivelement à demander à votre revendeur.

Tracez une ligne sur le mur figure 3- phase 1 correspondant au côte inférieur de la hotte (en respectant la distance de sécurité du plan de cuisson).

• Positionné le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précéd demment sur le mur.
• Repérez et percez les trous de fixation figure 3- phase2.
• Prendre les deux étriers de niveaument C et les fixer sur le support de la hote à l'aide des vis D comme indiqué sur la figure 4 - phase 1, faire attention à ce que les 2 vis de niveaument D ne seront pas serrées.
• Prendre l'appareil et l'accrocher sur les deux vis B figure

4 - phase 2.

• Aligner l'appareil en position horizontale en agissant sur les deux vis de nivellement D figure 4 - phase 3.
• Àprouv affectue le réglage, serrer les 2 vis B figure 4 - phase 4 et fixer définitivement la hotte au mur à l'aide des deux vis de sécurité B figure 4 - phase 5.

• Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placopâtre, etc.).

Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotte.

- Version filtrante

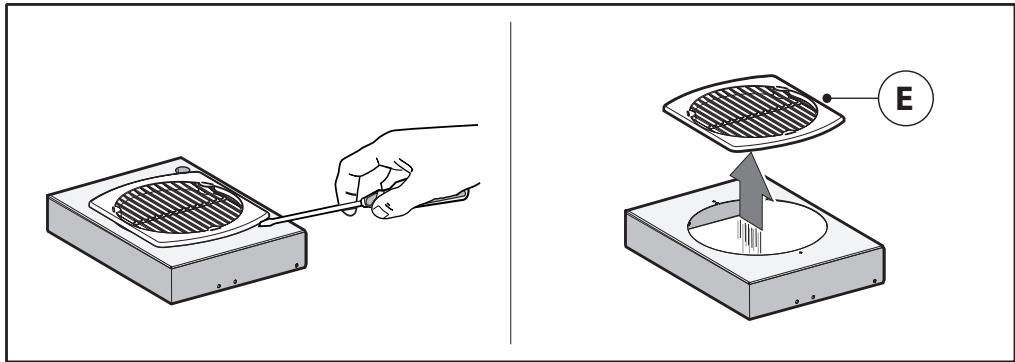

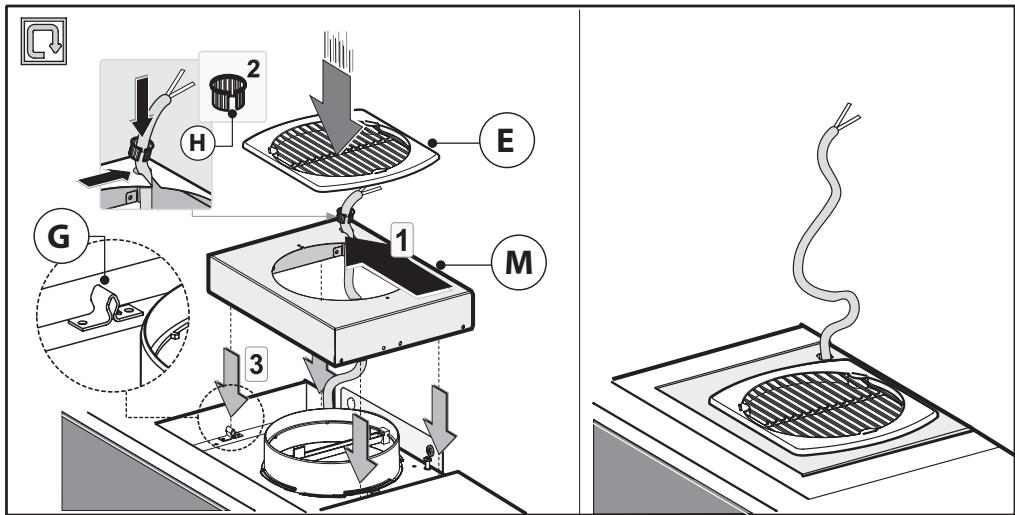

• Decrocher le boitier M et enlever la grille E (Fig. 5).
• Faire passer le cable d'alimentation par l'orifice du boitier M indiquée dans la Fig. 6.
• Prendre la bague H et la positionner entre le cable d'alimentation et l'orifice.
• Fixer le boitier M et la grille E en faisant attention qu'il s'accroche parfaitement aux pivots de fixation G. (Fig. 6).

Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hote en les centrant par rapport au groupe aspirant et en les tournant de 90 degrès jusqu'àu déclic d'arrêt (Fig.10B).

- Options

En option, ce modele de hotte peut etre equipe de cheminées decoratives que you pouvez commander àyer vendeur.

Avant d'installer les cheminées décoratives, il faut éliminer la coupole et dévisser les 4 vis B qui bloquent les goujons de fixation G comme indiqué sur la figure 9.

- Installation des modeles avec cheminees decoratives

- Version a evacuation exterieure

Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

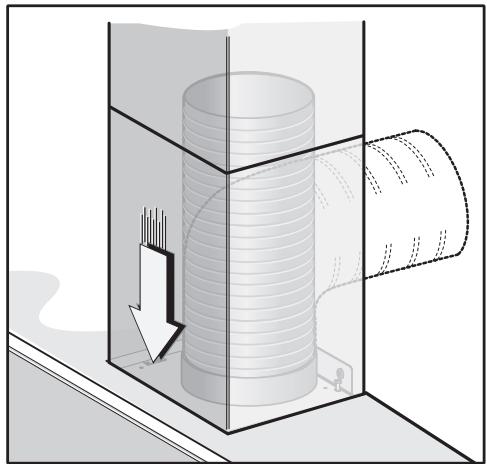

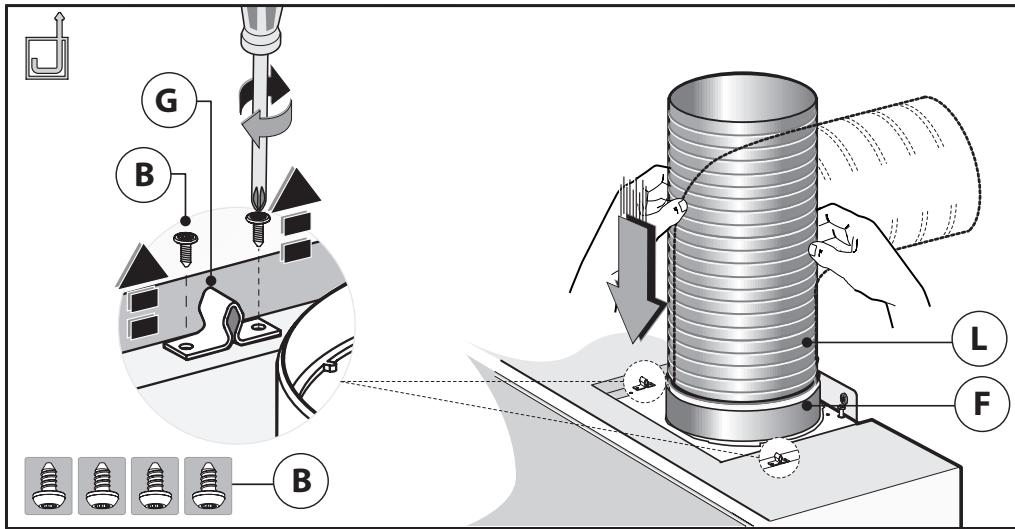

A l'aide d'un tuyau flexible L raccordez la bride F au trou d'évacuation de l'air (Fig. 7).

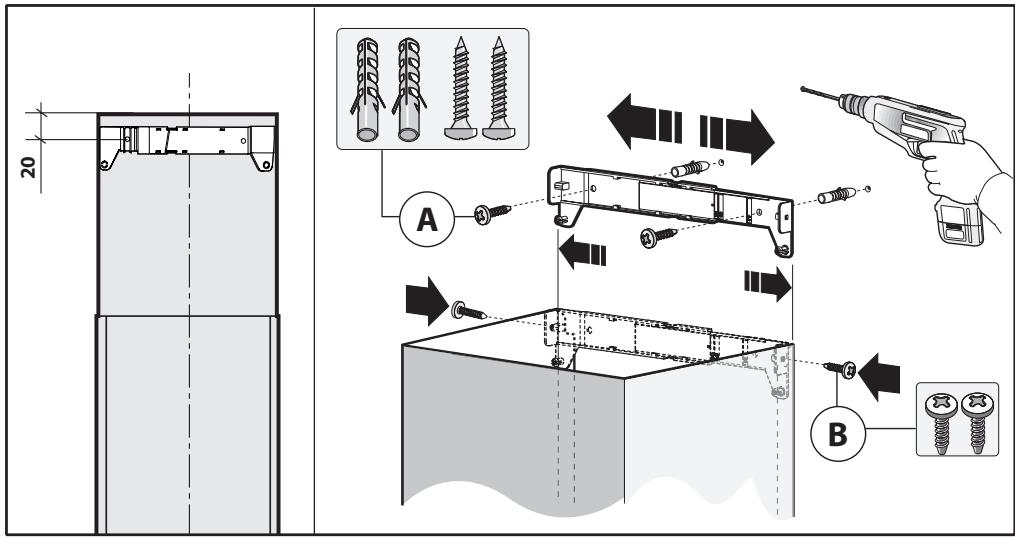

Réglez la largeur de l'etrier de support du raccord supérieur (Fig. 8). Ensuite fixez-le au plafond, en position axiale par rapport à votre hotte, à l'aide des vis A et en respectant la distance à partir du plafond indiquée (Fig. 8). Glissez la cheminée supérieur à l'intérieur de la cheminée inférieure et posez-la sur la hotte (Fig. 9).

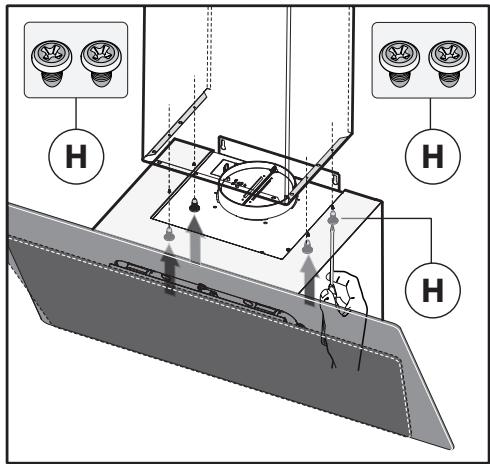

-Fixer la cheminée decorative inférieure à la hotte en utilisant les vis H fournies (Fig.9B).

Déboîtez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis B (Fig. 8).

Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivir les instructions de montage.

- Version recyclage:

Attention!

-Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon actif.

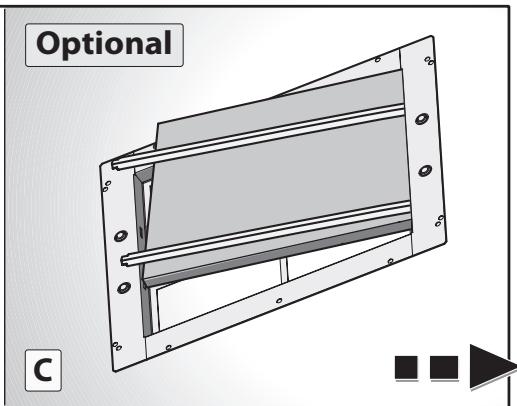

Nous disposposons de 3 types de Kit, un avec filtres à carbone actif non régénétables (Fig.10B) et l'autre avec filtres de carbone actif régénétabres (lavables) (Fig.10C-Fiq.10D).

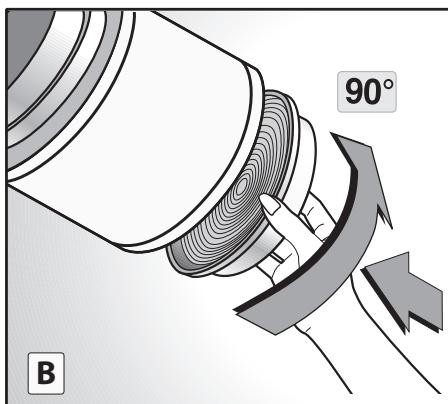

• En fonction du modele que vous possedez, les filtres au charbon actif CIRCULAires doivent etre appliqués au groupe d'aspiration situé a l'intérieur de la hotte en ce contrant et en les tournant de 90^ jusqu'àu declic d'arrêt (Fig.10B). Pour le remplacement, repeter l'opération dans le sens contraire.

• Pour les filtres au charbon actif regénérables LAVABLES (Fig.10C), suivre les instructions de montage contenues dans le KIT.

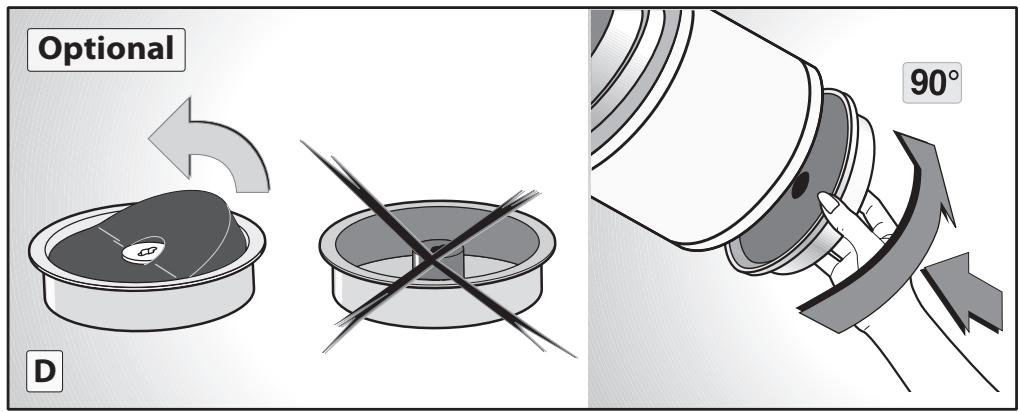

-Pour les filtres au charbon actif regenerables LAVABLES CIRCULAIREs (Fig.10D),retirer le matelas et suivre les instructions indiquées dans le paragraphe UTILISATION ET ENTRETIEN, « filtres au charbon actif regenerables »

EMPLOIETENTRETIEN

• Il est conseilé de partager en service la hotte quelques minutes avant de commencer à cusiner. De même il est conseilé de l'arrête 15 minutes après avoir terminé la cusquer pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.
• Le filtré anti-graisse à pour role deretenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisse à température basse et cycle court.
• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif seront à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif regénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lavve-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtre, retirer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone regénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif regénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'installation d'illumination est conscience pour l'utilisationpendant la cuisson et non pour l'utilisation prolongée pourilluminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Si l'appareil est pourvu de lumière de courtoisie, elle peut ettre utilisée pour I'emploi prolonge de I'elcailage general de la pièce.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comme des risques d'incendie. Il est donc recommandé de suivre les instructions sugérées.

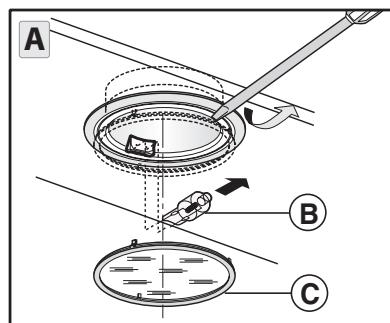

• Remplacement des lampes halogènes (Fig.11A):

Pour changer les lampes halogenes B retirez le verre C en faisant levier dans les fentes prévues. Remplacez-les par des

lamps de même type. Attention: ne touche pas aux lampes mains nues.

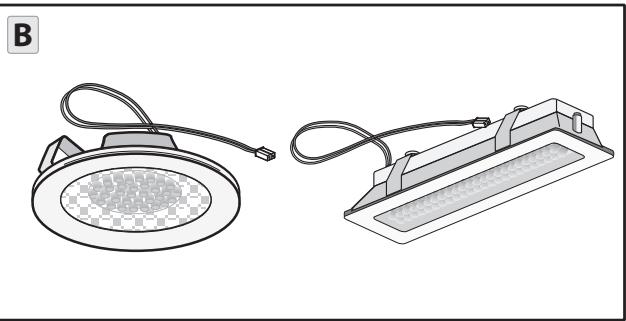

- Remplacement des lampes à LED (Fig.11B):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement replacées par un technicien spécialisé.

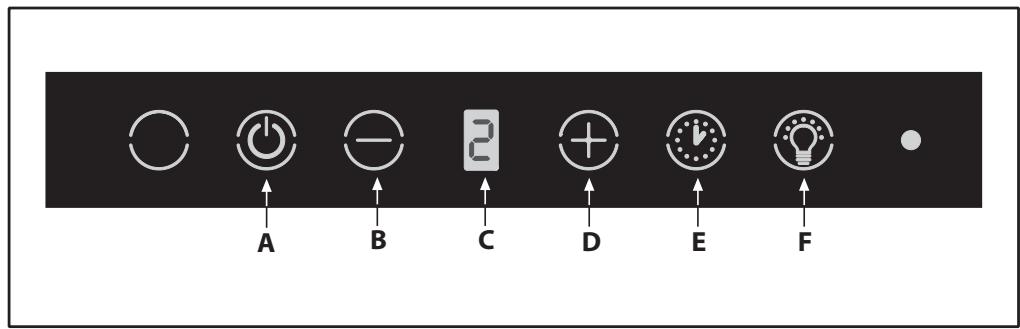

NOTE : avec cette commande, on peut également contrôler l'appareil avec une télécommande, à demander comme accessoire.

Touche A = Allumer/éteindre la hotte. L'appareil s'allume à la 1re vitesse.

Touche B = Diminuer la vitesse du moteur.

Écran C = Indique la vitesse du moteur sélection et l'activation du timer/vitesse intensive/signalisation des filtres.

Touche D = Augmenter la vitesse du moteur.

En pressant la touche de la 4e vitesse, on insere la fonction intensivependant 6 min,puisI'appareilfonctionnaouveaua la vitesse d'exercice lors del'activation.Pendant cette fonction, le chiffre 4 clignote sur l'écran.

-Si on peut désactiver la fonction avant les 6 minutes, presser la touche B.

Attention! Certains modèles fonctionnent jusqu'à la 3e vit, c'est pourquoi la fonction intensive n'est pas prévue.

Touché E = Avec n'importe qu'elle vitesse insérée 1-2-3 vitesse (sauf la vit. Intensive 4) en pressant la touche, on active la fonction Timer. Lorsque la fonction Timer est active, la vitesse configurée lors de l'activation du timer doit clignoter sur l'écran. 15 min après le terme du comptage, la hotte s'éteint (moteurs et lumières eventulement allumées).

Si la vitesse intensive fonctionne, le Timer ne peut pas s'activer.

-Si on peut désactiver la fonction avant les 15 minutes, presser la touche E.

Touche F = Allumer/éteindre les lumières.

- Saturation filtrres Anti-graisse/Charbon actif:

-Au bout de 30 h de fonctionnement, si I'écran C clignote en alternant la vitesse d'exercice et la lettuce F (par ex. 2 et F), cela signifie qu'on doit laver les filtres anti-graisse.

-Au bout de 120 h de fonctionnement, si I'écran C clignote en alternant la vitesse d'exercice et la lettre C/F (par ex. 2 et C/F), cela signifie qu'on doit laver ou replacer les filtres charbon.

• Àprous avoir remis le filtre propre en place, il faut réinitialiser la mémoirelectronique avec la hotte allumée, en pressant la touche Bpendant environ 3 secondes.

Ce temps écoué, la dette E (confirmation de la réinitialisation effectue) apparait sur l'écran et on esteint la hotte.

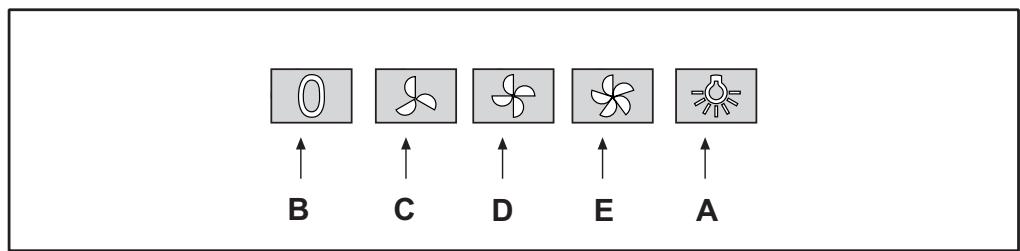

• Commandes (Fig.13) mécaniques les symboles sont les suivants:

A = touche ECLAIRAGE

B = touche OFF

C = touche PREMIÈRE VITESSE

D= touche DEUXIEME VITESSE

E = touche TROISIEME VITESSE.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUES DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

FR

Cet apparel se recycle

airlux Spécialiste de l'encastrable
