GB2741HSUB1 - Écran PC IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran PC
Technologie d'affichage	IPS
Taille de l'écran	27 pouces
Résolution	1920 x 1080 (Full HD)
Fréquence de rafraîchissement	144 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	400 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, DisplayPort, USB
Alimentation électrique	100-240V, 50/60Hz
Dimensions (avec support)	612 x 455 x 250 mm
Poids	6.5 kg
Compatibilités	PC, consoles de jeux
Fonctions principales	Mode de jeu, réglage de la luminosité, réduction de la lumière bleue
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter le fabricant pour les pièces spécifiques
Sécurité	Conforme aux normes CE, RoHS
Informations générales	Idéal pour les jeux et le travail de bureau, garantie de 3 ans

FOIRE AUX QUESTIONS - GB2741HSUB1 IIYAMA

Comment régler la luminosité de l'écran IIYAMA GB2741HSUB1 ?

Pour régler la luminosité, appuyez sur le bouton Menu de votre écran, accédez à l'onglet 'Image' et ajustez le niveau de luminosité à votre convenance.

Mon écran ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Essayez de brancher l'écran sur une autre prise pour éliminer un problème de courant.

Comment changer la résolution de l'écran ?

Accédez aux paramètres d'affichage de votre système d'exploitation. Sous Windows, faites un clic droit sur le bureau, choisissez 'Paramètres d'affichage' et sélectionnez la résolution recommandée pour votre écran.

L'image de mon écran est floue, que faire ?

Assurez-vous que la résolution de l'écran est correctement réglée. Vérifiez également le câble de connexion et remplacez-le si nécessaire. Un réglage de la netteté dans le menu de l'écran peut également aider.

Comment activer le mode de jeu sur l'écran IIYAMA GB2741HSUB1 ?

Pour activer le mode de jeu, appuyez sur le bouton Menu, allez dans les paramètres de l'image et activez le 'Mode de jeu' pour bénéficier d'une réponse rapide et d'une meilleure fluidité.

L'écran clignote, que dois-je faire ?

Vérifiez le câble de connexion pour vous assurer qu'il est bien branché. Si le problème persiste, essayez de changer la fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Puis-je monter l'écran sur un support VESA ?

Oui, l'écran IIYAMA GB2741HSUB1 est compatible avec les supports VESA. Assurez-vous d'utiliser des vis compatibles et de respecter les spécifications de montage.

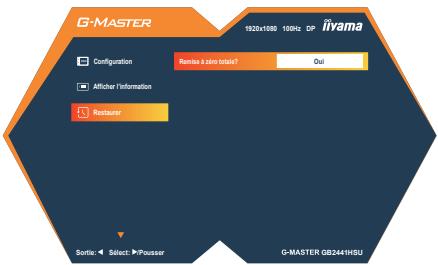

Comment réinitialiser les paramètres d'usine de l'écran ?

Accédez au menu OSD, choisissez 'Réglages' et sélectionnez 'Réinitialiser' ou 'Paramètres d'usine' pour restaurer les paramètres d'origine de l'écran.

Y a-t-il une garantie pour le produit IIYAMA GB2741HSUB1 ?

Oui, le produit est généralement couvert par une garantie de 3 ans. Veuillez consulter les documents fournis avec votre écran pour plus de détails.

MODE D'EMPLOI GB2741HSUB1 IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

B MASTER 0274143D Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
  ■ Les termes HDMI, HDMI High-Definition Multimedia Interface, l'habillage commercial HDMI et les logos HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.
  ■ La police utilisée dans le menu OSD est sous licence Apache License, Version 2.0. Vous pouvez obtenir une copie de la licence sur http://www.apache.org/licenses/LICENSE-2.0

■ Numéro d'enregistrement Eprel

GB2441HSU-B1:2415466

G2441HSU-B1:2415427

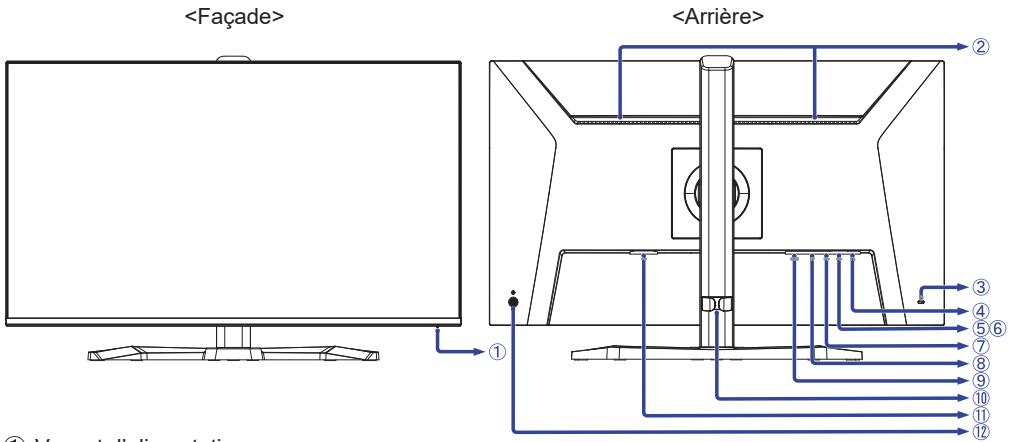

COMMANDES ET CONNECTEUR :

COMMANDES ET CONNECTEUR :

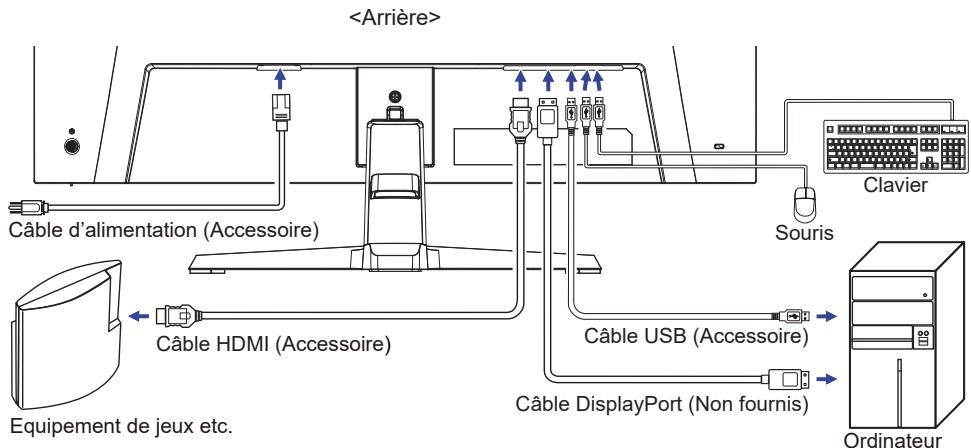

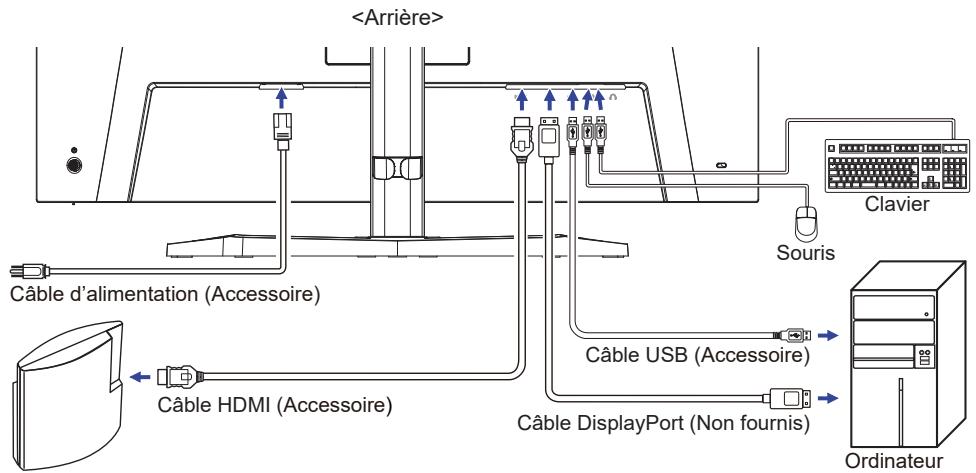

CONNEXION DE VOTRE MONITEUR :

CONNEXION DE VOTRE MONITEUR :

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER GB2441HSU-B1 34

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER GB2741HSU-B1 35

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER GB2741QSU-B1 36

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2441HSU-B1 ..37

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2741HSU-B1 ..38

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2741QSU-B1 .. 39

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

■ Faites attention à ne pas vous pincer les doigts ou les mains dans la partie mobile du support lorsque vous changez l'angle.
■ Lors du réglage de la hauteur, n'abaissez pas vigoureusement le moniteur tout en gardant votre main entre la partie inférieure du moniteur et le socle. (Concerne le model avec la régulation de la hauteur)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

REMARQUE SPÉCIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU

Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

N'INCLINEZ PAS L'ÉCRAN TROP VERS LE BAS

Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le moniteur ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.

N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

ATTENTION

■ Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.
■ Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

Benzine	Eau hypochloreuse
Diluant	Solvants acides ou alcalins
Alcool	Cire
Eau de Javel	Abrasifs
Peroxyde	Nettoyant pour matériel de bureau
Acétone	Nettoyant pour vitres
Chlorure de méthylène	Papier de soie
Toluène	Mouchoir humide
Ammoniaque	Chiffon chimique
Solution d'hypochlorite de sodium (Eau de Javel)	Papier de nettoyage etc.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
■ Ne laissez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager.
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Entretien régulier

Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.

Désinfection à l'alcool

La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.

Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.

FONCTIONS

Résolutions prises en charge jusqu'à 1920 × 1080 G-MASTER G(B)2441HSU, G(B)2741HSU
2560 × 1440 G-MASTER G(B)2741QSU
Contraste élevé 1500:1 (Typique), Fonction d'Contr. avancé disponible, Luminosité 350cd/m² (Typique)
Temps de réponse de l'image animée 1ms
L'image sans scintillements
Réducteur de la lumière bleue
Lissage numérique des caractères
◆ 2 haut-parleurs stéréo 2W

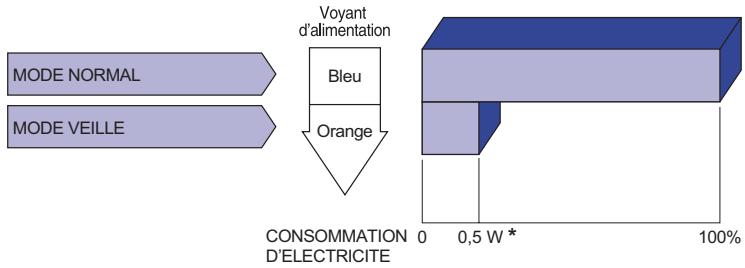

◆ Fonction de Veille
Conforme au standard de montage VESA (100mm×100mm)
- Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation *1

■ Câble HDMI

■ Câble USB

■ Plaque VESA *2

■ Tournevis (Situé à l'arrière de la Plaque VESA) *2

■ Pied

■ Socle du pied avec une vis ^2 ■ Socle du pied ^3

■ Support de câble *^3

■ Guide de sécurité ■ Guide de démarrage rapide

ATTENTION

*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.

*2 Accessoire pour G-MASTER GB2441HSU, GB2741HSU, GB2741QSU

*3 Accessoire pour G-MASTER G2441HSU, G2741HSU, G2741QSU

UTILISATION DU BRAS OU DU SUPPORT

ATTENTION

• Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
  ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.

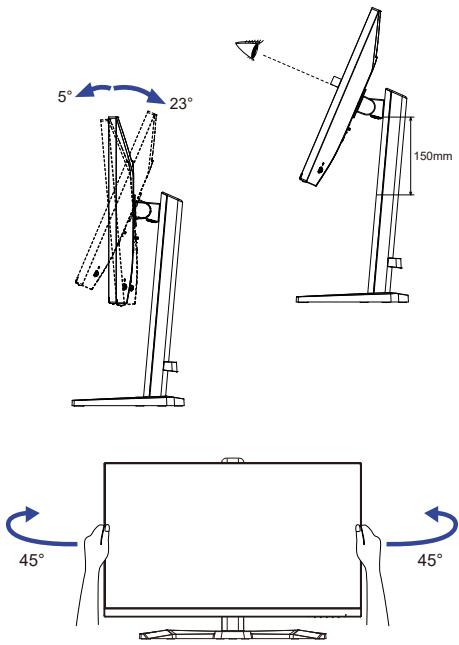

  L'angle du moniteur doit être compris entre 23° vers le haut et 5° vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage.
  Si le moniteur est utilisé (ou installé) à un angle de plus de 5° vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie.
  ■ Vérifi ez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

5° 23°

ATTENTION

Lors de l'utilisation d'un bras d'affichage ou d'un support de bureau, tenez compte de l'épaisseur du support de montage VESA et utilisez quatre vis M4×10mm pour le fixer au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement. L'utilisation de vis plus longues que celles-ci peut provoquer des chocs électriques ou des dommages en entrant en contact avec les pièces électriques à l'intérieur du moniteur.

Pour ce produit, l'épaisseur du support de montage VESA est supposée être d'environ 2,5mm.

Support de montage VESA Vis Boîtier

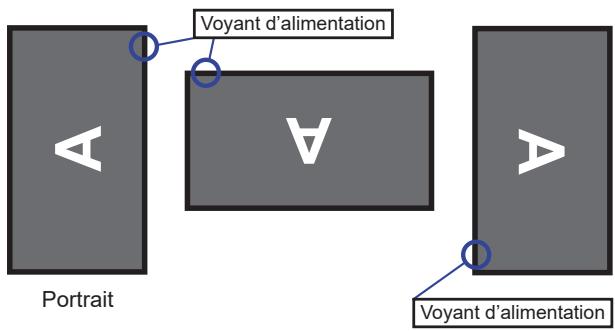

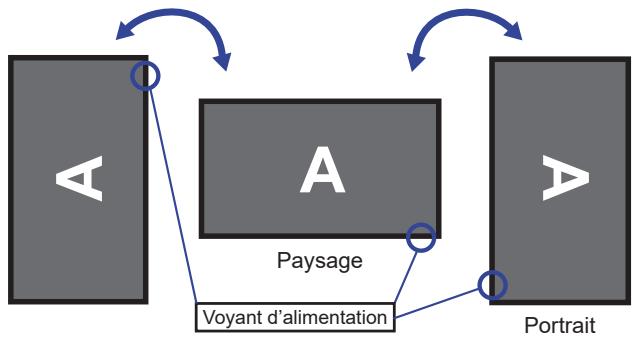

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait".

Pour régler l'image en position portrait, il est nécessaire de modifier les paramètres de l'écran dans les paramètres de la source.

Disponible

Pas disponible

Voyant d'alimentation A

Avec Pied:

NOTEZ

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran.
■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

Ce moniteur ne peut être utilisé qu'en position paysage.

Disponible

A Paysage Voyant d'alimentation

Pas disponible

Voyant d'alimentation Portrait Voyant d'alimentation

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER GB2441HSU, GB2741HSU, GB2741QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
■ Vérifi ez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

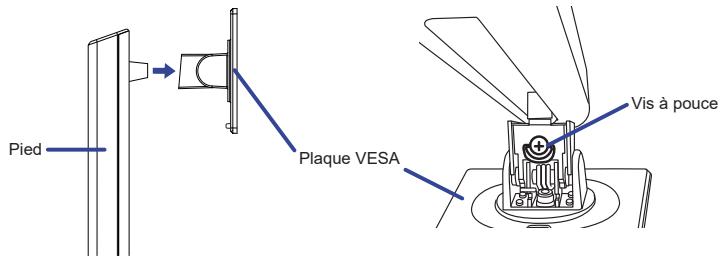

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Plaque VESA Vis à pouce

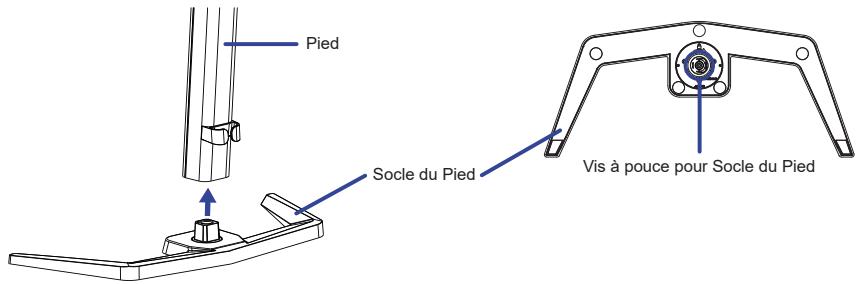

② Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Socle du Pied Vis à pouce pour Socle du Pied

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

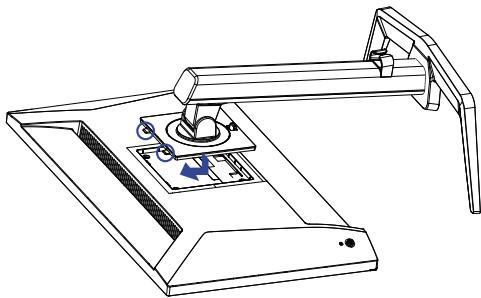

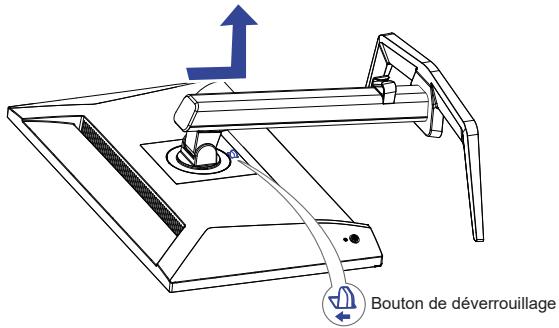

② Appuyez sur le bouton de déverrouillage pour retirer le support.

Bouton de déverrouillage

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Pied du Plaque VESA.
④ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Socle du Pied du Pied.

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER G2441HSU, G2741HSU, G2741QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

① Combinez le pied et le socle.
② Replacez le Support de câble.

Support de câble

Pied Socle du Pied

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

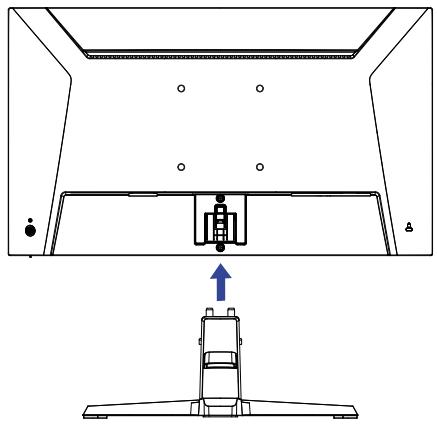

④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

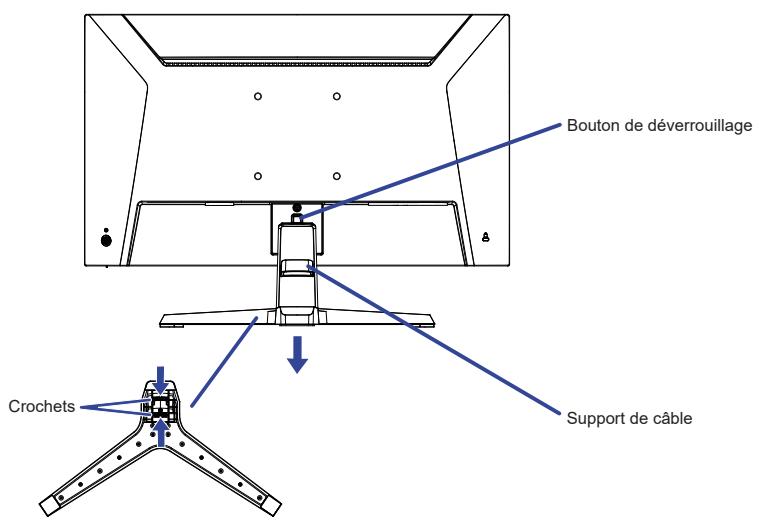

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Appuyez sur le bouton de déverrouillage et retirez le Pied.
④ Retirez le Support de câble.

Bouton de déverrouillage Crochets Support de câble

COMMANDES ET CONNECTEUR : G-MASTER GB2441HSU, GB2741HSU, GB2741QSU

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ Vouvert d'élémentation

① Voyant d'alimentation

NOTEZ Bleu: Fonctionnement normal Orange: Mode veille

② Haut-parleurs
③ Trou clé pour verrouillage de sécurité ( 📋 )

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

④ Prise Casque ( ∩ )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑤ Connecteur USB en aval (USB2,0: 5V, 500mA)
⑥ Connecteur USB en aval (USB2,0: 5V, 500mA)
⑦ Connecteur USB en amont ( ◎ )
⑧ Connecteur de DisplayPort (DP)
⑨ Connecteur de HDMI (HDMI)
⑩ Support de câble
⑪ Connecteur d'alimentation secteur ( : Wechselstrom)
⑫ Manette / Bouton d'alimentation ( ⏻ )

[Centre] Alimentation / Menu

NOTEZ Une courte pression allume le moniteur.

Un appui long pendant 3 secondes éteint le moniteur.

[↑] Haut / Sélect. entré Direct

[↓] Bas

* [→] Droite / Volume / Muet Direct
* [↔] Gauche / Luminosité / Adaptive Sync / Mode nuit / Réd. du flou de bougé / i-Style Color / ECO

Raccourci

* Direction lors de la visualisation de l'écran de face

COMMANDES ET CONNECTEUR :

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ Vouvert délinération

① Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Mode veille

② Haut-parleurs

③ Trou clé pour verrouillage de sécurité ( 📋 )

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

④ Prise Casque ( 📞 )

NOTEZ

Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑤ Connecteur USB en aval (USB2,0: 5V, 500mA)

⑥ Connecteur USB en aval (USB2,0: 5V, 500mA)

⑦ Connecteur USB en amont ( ◎ )

⑧ Connecteur de DisplayPort (DP)

⑨ Connecteur de HDMI (HDMI)

⑩ Support de câble

⑪ Connecteur d'alimentation secteur ( : Wechselstrom)

⑫ Manette / Bouton d'alimentation ( ⏻ )

[Centre] Alimentation / Menu

NOTEZ

Une courte pression allume le moniteur.

Un appui long pendant 3 secondes éteint le moniteur.

[↑] Haut / Sélect. entré Direct

[↓] Bas

* [→] Droite / Volume / Muet Direct

* [↔] Gauche / Luminosité / Adaptive Sync / Mode nuit / Réd. du flou de bougé / i-Style Color / ECO

Raccourci

* Direction lors de la visualisation de l'écran de face

CONNEXION DE VOTRE MONITEUR : G-MASTER GB2441HSU, GB2741HSU, GB2741QSU

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur avec le câble USB.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[ Exemple de connexion ]

Equipement de jeux etc.

[ Rassemblez les câble ]

Passez les câbles à travers le support de câble pour les regrouper.

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur avec le câble USB.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[ Exemple de connexion ]

[ Rassemblez les câble ]

Passez les câbles à travers le support de câble pour les regrouper.

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 43 FRÉQUENCES DE SYNCHRONISATION.

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : G-MASTER GB2441HSU, GB2741HSU, GB2741QSU

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
■ Vous pouvez ajuster la hauteur du moniteur jusqu'à 150mm et l'angle de vision, jusqu'à 45° à gauche et à droite, 23° vers le haut et 5° vers le bas.

NOTEZ

■ Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.
■ Faites attention à ne pas vous pincer les doigts ou les mains dans la partie mobile du support lorsque vous changez l'angle.
■ Lors du réglage de la hauteur, n'abaissez pas vigoureusement le moniteur tout en gardant votre main entre la partie inférieure du moniteur et le socle.

Socle du pied

5° 23° 150mm 45° 45°

RÉGLAGE DE L'ANGLE DE VISION : G-MASTER G2441HSU, G2741HSU, G2741QSU

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 22° vers le haut et 4° vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 43 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous.

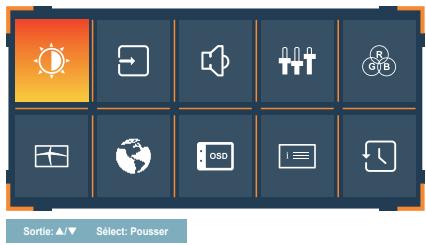

① Appuyez sur la Manette [Centre] sur le moniteur pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant la Manette [◇/◇].

Sortie: ▲▼ Sélect: Pousser

② Sélectionnez l'icône du menu principal correspondant à l'ajustement ou au réglage souhaité. Appuyez sur la Manette et accédez a la page du menu. Ensuite, utilisez la Manette [+/↓] pour mettre en surbrillance le sous-menu souhaité.
③ Appuyez sur la Manette à nouveau. Utilisez ensuite la Manette [⇔/⇔] pour effectuer les ajustements ou réglages appropriés.
④ Appuyez sur la Manette, puis utilisez la Manette [⇨] pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

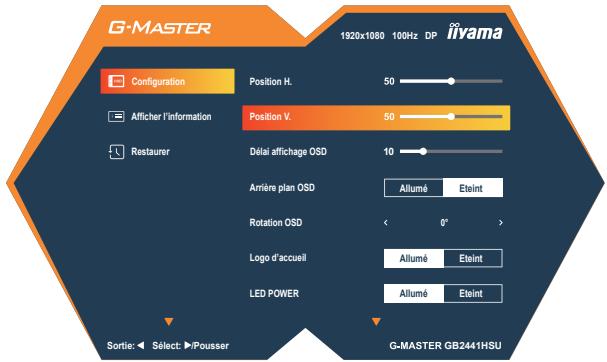

Par exemple, pour corriger la position verticale de l'OSD, sélectionnez : OSD Configuration dans le menu principal, puis appuyez sur la Manette. Puis, sélectionnez Position V. en utilisant la Manette [+/√].

Une échelle de réglage devient active après un nouvel appui sur la Manette. Utilisez ensuite la Manette [↔/↔] pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

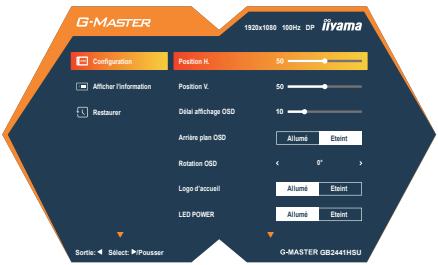

G-MASTER 1920x1080 100Hz DP iiyama Configuration Position H. 50 Afficher l'information Position V. 50 Restaurer Délai affichage OSD 10 Arrière plan OSD Allumé Eteint Rotation OSD < 0° > Logo d'accueil Allumé Eteint LED POWER Allumé Eteint Sortie: Select: Pousser G-MASTER GB2441HSU

Appuyez la Manette et enfin inclinez-le [↔] pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.

NOTEZ

■ Lorsque l'utilisation de Joystcik est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Délai affichage OSD. L'inclinaison du Manette [◀] peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.

[Sous-menu]	Problème / Option		Manette
ContrasteContrast	Trop terneTrop intense
Luminosité *BrightnessRaccourci	Trop sombreTrop clair
OverdriveOverdrive	Eteint / 1 / 2 / 3 / 4 / 5Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Adaptive SyncAdaptive SyncRaccourci	Allumé	Activer la fonction Adaptive Sync.
	Eteint	Désactiver la fonction Adaptive Sync.
Contr. avancéAdv. Contrast	Allumé	Rapport de contraste accru
	Eteint	Rapport de contraste typique
Mode nuitNight ModeRaccourci	Eteint	Normal
	Mode 1	La luminosité du rétroéclairage est réduite.
	Mode 2	La luminosité du rétroéclairage est réduite de mode 1.
	Mode 3	La luminosité du rétroéclairage est réduite de mode 2.
Réduction du flou de bougéMotion Blur ReductionRaccourci	Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7Réduisez le flou de mouvement sur l'écran LCD. Disponible uniquement lorsque le taux de rafraîchissement est de 75Hz ou plus.
GammaGamma	1.8	Contraste élevé
	2.2	Normal
	2.6	Sombre

* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

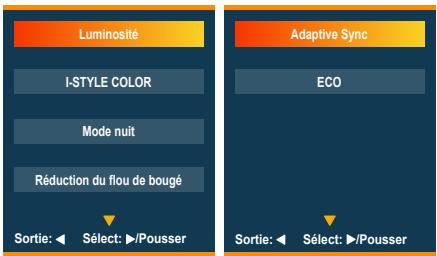

Raccourci

Exécuter un raccourci vers un menu spécifique en suivant ces étapes.

• Luminosité: Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez Luminosité.
• Adaptive Sync: Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez Adaptive Sync.
• Mode nuit: Inclinez la Manette [↔] lorsque le Menu n'est pas affiché et sélectionnez Mode nuit.
• Réduction du flou de bougé: Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez

Réduction du flou de bougé.

Luminosité I-STYLE COLOR Mode nuit Réduction du flou de bougé Sortie: ◀ Select: ▶/Pousser Adaptive Sync ECO Sortie: ◀ Select: ▶/Pousser

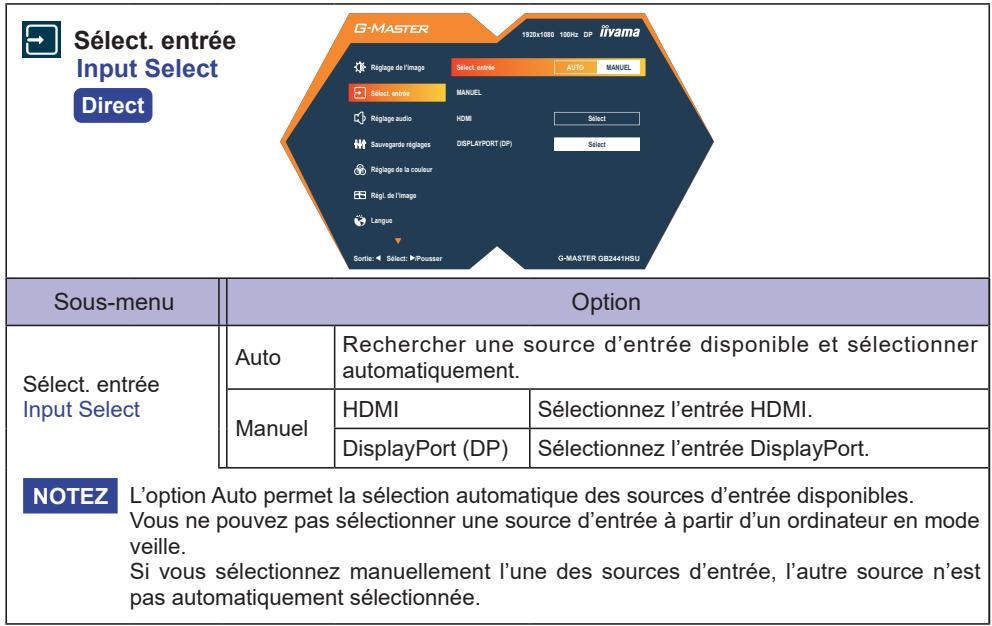

Sélect. entrée Input Select Direct G-MASTER 1920x1080 100Hz DP Réglage de l'image Régage audio Sauvegarde régages Réglage de la couleur Régi. de l'image Langue Sortie: SÉlect: Prousser G-MASTER GB2441HSU Sous-menu Option Sélect. entrée Input Select Auto Rechercher une source d'entrée disponible et sélectionner automatiquement. Manuel HDMI Sélectionnez l'entrée HDMI. DisplayPort (DP) Sélectionnez l'entrée DisplayPort. NOTEZ L'option Auto permet la sélection automatique des sources d'entrée disponibles. Vous ne pouvez pas sélectionner une source d'entrée à partir d'un ordinateur en mode veille. Si vous sélectionnez manuellement l'une des sources d'entrée, l'autre source n'est pas automatiquement sélectionnée.

Direct

Vous pouvez ignorer les menus et afficher directement un écran de réglage d'options en utilisant les opérations suivantes.

- Sélect. entrée: Inclinez la Manette [♠] lorsque le Menu n'est pas affiché.

AUTO HDMI DISPLAYPORT (DP) Sortie: ◀ SÉlect: ▶/Pousser

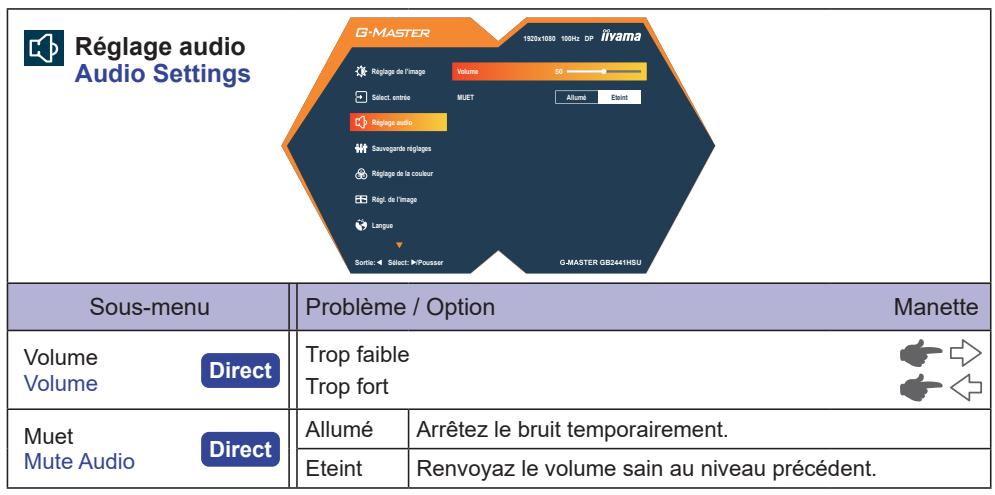

Réglage audio Audio Settings G-MASTER 1920x1930 100Hz DP iivama Réglage de l'image Volume 50 Sélect. entrés MUET Allume Etain Réglage audio Savvegante réglages Réglage de la couleur Régi. de l'image Languo Sortie: Sélect. Pousser G-MASTER GB3441HSU Sous-menu Problème / Option Manette Volume Direct Volume Direct Trop faible Trop fort Muet Direct Mute Audio Allumé Arrêtez le bruit temporairement. Eteint Renvoyaz le volume sain au niveau précédent.

Direct

Vous pouvez ignorer les menus et afficher directement un écran de réglage d'options en utilisant les opérations suivantes.

- Volume: Inclinez la Manette [→] lorsque le Menu n'est pas affiché.

50 Sortie: ▲/▼/Pousser

- Muet: Inclinez la Manette [⇨] pendant 3 secondes lorsque le Menu n'est pas affiché. Mute et Unmute sont activés en répétant l'opération ci-dessus.

Einstellung speichStore User Setting
Sous-menu	Option
Acces utilisateurUser Modes	Mode utilisateur 1	Sauvegarder les paramètres de réglage de l'écran.
	Mode utilisateur 2
	Mode utilisateur 3
NOTEZ Le moniteur mémorise les paramètres personnalisés ci-dessous. Ces paramètres peuvent être invoqués ultérieurement à partir des options i-Style Color.Contraste, Luminosité, Overdrive, Adaptive Sync, Contr. avancé, Mode nuit, Réduction du flou de bougé, Gamma, Volume, Muet, 6-axes, Temperature couleur, Réd. lumière bleu, Réglages des zones noires, Finesse, Réglage du mode Vidéo, Technologie X-Res, ECO

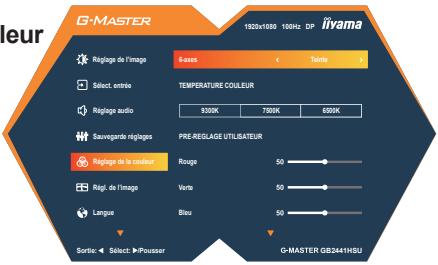

Réglage de la cou Color Settings
Sous-menu	Problème / Option Manette
6-axes 6-Axis	Teinte	Rouge	Trop faible Trop fort
		Jaune
		Verte
		Cyan
		Bleu
		Magenta
	Saturation	Rouge	Trop faible Trop fort
		Jaune
		Verte
		Cyan
		Bleu
		Magenta
Temperature Couleur Color Temperature	9300K	Couleur froide
	7500K	Couleur normale
	6500K	Couleur chaude
Pré-réglage Utilisateur User Preset	Rouge	Trop faible Trop fort
	Verte
	Bleu
i-Style Color i-Style Color Raccourci	Eteint	Revenir à l'état défini par le réglage des couleurs, à l'exception de i-Style Color.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur
	Jeux	Pour l'environnement de jeux PC
	Cinéma	Pour l'environnement d'un film et d'images animées
	Paysage	Pour l'affichage d'images de paysage en extérieur
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte
	Mode utilisateur 1	Appliquer les réglages d'utilisateur.
	Mode utilisateur 2	Appliquer les réglages d'utilisateur.
	Mode utilisateur 3	Appliquer les réglages d'utilisateur.
Sous-menu	Option Manette
Réd. lumière bleuBlue Light Reducer	Eteint	Normal
	Mode 1	La lumière bleu est réduite.
	Mode 2	La lumière bleu est réduite plus que dans le Mode 1.
	Mode 3	La lumière bleu est réduite plus que dans le Mode 2.
Réglages des zones noiresBlack Tuner	De -5 à +5Vous pouvez ajuster les tons foncés.

Raccourci

Exécuter un raccourci vers un menu spécifique en suivant ces étapes.

- i-Style Color: Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez i-Style Color.

Luminosité I-STYLE COLOR Mode nuit Réduction du flou de bougé Sortie: ◀ Select: ▶/Pousser

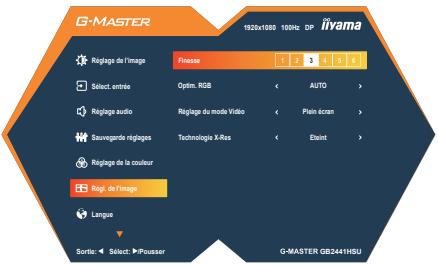

Régl. de l'imageImage Adjust
Sous-menu	Option Manette
FinesseSharpness	1/2/3/4/5/6Vous pouvez changer la qualité de l'image de 1 à 6 (Nette à Lisse). Inclinez [⇨] pour changer la qualité de l'image dans l'ordre croissant. Inclinez [⇨] pour changer la qualité de l'image dans l'ordre décroissant.
Optim. RGBRGB Range	Auto	Sélectionnez automatiquement le signal d'échelle de couleur.
	Plein	Pour l'affichage de couleurs en pleine échelle
	Limite	Pour l'affichage de couleurs en échelle limitée
Réglage du mode VidéoVideo Mode Adjust	Plein écran		Extension de l'affichage
	Format *		Extension de proportion d'affichage
Technologie X-ResX-Res Technology	Eteint		Normal
	Léger		Rehausser les contours de l'image.
	Moyen		Améliore le bord de l'image plus que l'option Léger.
	Poussé		Améliore le bord de l'image plus que l'option Moyen.

* Désactivé avec une résolution 16:9.

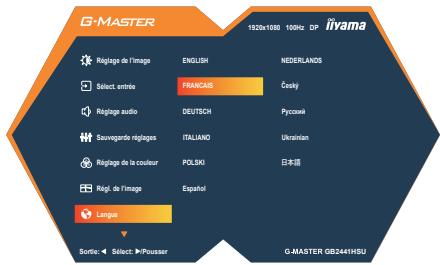

G-MASTER 1920x1080 10GHz DP iivama Réglage de l'image ENGLISH NEDDERLANDS Select entre la FRANCIS Čsuky Réglage audio DEUTSCH Pycosni Souvegarde réglages ITALIANO Ukrainian Réglage de la couleur POLSKI 日本橋 Regl. de l'image Español Langus Sortis: Select >Pousser G MASTER GB2441HSU

Option

English	Anglais		Nederlands	Néerlandais
Français	Français		Česky	Tchèque
Deutsch	Allemand		Русский	Russe
Italiano	Italien		Ukrainian	Ukrainien
Polski	Polonais		日本語	Japonais
Español	Espagnol

Configuration Setup Menu
Sous-menu	Problème / Option	Manette
Position H.OSD Horizontal Position	OSD trop à gaucheOSD trop à droite
Position V.OSD Vertical Position	OSD trop basseOSD trop haute
Délai affichage OSD OSD Time	Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes.
Arrière plan OSD OSD Background	Allumé	Rend l'arrière-plan OSD transparent.
	Eteint	Revient à la normale.
Rotation OSD * OSD Rotate	Tournez l'OSD.0° (Normal) / +90° (Tourner à droite) / -90° (Tourne à gauche)
Logo d'accueil Opening Logo	Allumé	Le logo G-MASTER est affiché lorsque le monitor est allumé.
	Eteint	Le logo G-MASTER n'apparaît plus lorsque le moniteur est allumé.
LED Power Power LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
Contrôle DDC/CI DDC/CI Control	Allumé	Active la fonction DDC/CI.
	Eteint	Désactive la fonction DDC/CI.

Affiche les informations concernant le signal d'entrée actuel provenant de la carte graphique de votre ordinateur et la version du firmware.

NOTEZ

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Restaurer Reset
Sous-menu	Option
Remise à zéro totale?Reset All?	Oui	Les données préréglées à l’usine sont restaurées.

- ECO: Inclinez la Manette [⇐] lorsque le Menu n'est pas affiché et sélectionnez ECO.

Adaptive Sync ECO Sortie: ◀ Select: ▶/Pousser

Option
Eteint	Normal
Mode 1	La luminosité ou la lumière de fond est réduite.
Mode 2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 1.
Mode 3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 2.

■ Mode Verrouillage

L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.

1. Assurez-vous que le moniteur est allumé.
2. Le verrouillage de l'OSD sera activé, lorsque vous inclinez le Manette [⇨] pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD avec le Manette, le massage «OSD verrouillé» apparaîtra sur l'écran.
3. Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez le Manette [☐] à nouveau pendant environ 10 secondes.

La fonction du Bouton d'alimentation peut être verrouillée pour éviter une mise sous tension accidentelle.

1. Assurez-vous que le moniteur est allumé.
2. La fonction du Bouton d'alimentation sera verrouillée en inclinant le Manette [♂] pendant environ 10 secondes. Si vous essayez d'éteindre le moniteur en appuyant sur le Manette, un message «Verr. Marche/Arrêt» apparaîtra à l'écran.
3. La fonction du Bouton d'alimentation sera déverrouillée en inclinant à nouveau le Manette [☆] pendant environ 10 secondes.

SYSTÈME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode veille

Quand le signal vidéo de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à 0,5W ou moins*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème		Contrôle
1	L'image n'apparaît pas.
	(Le voyant d'alimentation ne s'allume pas)	☐ Le câble d'alimentation est-il correctement branché ?☐ L'commutateur d'alimentation est-il allumé ?☐ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
	(Le voyant d'alimentation est bleu)	☐ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.☐ Augmenter le Contraste et/ou la Luminosite.☐ L'ordinateur est-il allumé ?☐ Le câble de signal est-il correctement ranché ?☐ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
	(Le voyant d'alimentation est orange)	☐ Si le moniteur est en mode veille, toucher la souris ou l'écran.☐ L'ordinateur est-il allumé ?☐ Le câble de signal est-il correctement branché ?☐ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
2	L'écran n'est pas synchronisé.	☐ Le câble de signal est-il correctement branché ?☐ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
3	L'écran n'est pas centré.	☐ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
4	L'écran est trop lumineux ou trop sombre.	☐ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
5	L'écran tremble.	☐ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?☐ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
6	Pas de son.	☐ L'équipement audio (Ordinateur etc.) est en marche.☐ Augmentez le Volume.☐ Le Muet est Eteint.☐ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
7	Le son est trop fort ou trop faible.	☐ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web: https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2441HSU-B1

Catégorie de taille			24"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 23,8" (60,5cm)
	Taille du point		0,275mm H × 0,275mm V
	Luminosité		350cd/m2 (Typique), 155cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 163,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			12W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			539,0 × 377,5 - 501,0 × 171,0mm / 21,2 × 14,9 - 19,7 × 6,7" (L×H×P)
Poids net			4,6kg / 10,1lbs
Plage de réglage de la hauteur			150mm
Angle			Inclinaison: Haut: 23°, Bas: 5°Pivot: Gauche / Droite: 45° chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90° chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°FStockage: Température Humidité 10 à 90% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2741HSU-B1

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,6cm)
	Taille du point		0,311mm H × 0,311mm V
	Luminosité		350cd/m2 (Typique), 155cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 163,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			16W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum

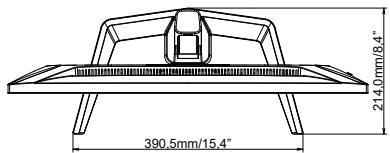

Dimensions			611,5 × 409,0 - 552,0 × 214,0mm / 24,1 × 16,1 - 21,7 × 8,4" (L×H×P)
Poids net			5,4kg / 11,9lbs
Plage de réglage de la hauteur			150mm
Angle			Inclinaison: Haut: 23°, Bas: 5°Pivot: Gauche / Droite: 45° chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90° chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F 10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2741QSU-B1

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,233mm H × 0,233mm V
	Luminosité		350cd/m2 (Typique), 155cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms (DisplayPort)
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Horizontale: 30,0-212,0kHz, Verticale: 55-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 212,0-212,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-212,0kHz, Verticale: 48-144Hz
Résolution Native			2560 × 1440, 2,1 Mégapixel
Résolution Maximum Supportée			2560 × 1440 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			17W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			613,0 × 409,0 - 553,0 × 214,0mm / 24,1 × 16,1 - 21,8 × 8,4" (L×H×P)
Poids net			5,4kg / 11,9lbs
Plage de réglage de la hauteur			150mm
Angle			Inclinaison: Haut: 23°, Bas: 5°Pivot: Gauche / Droite: 45° chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90° chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°FStockage: Température Humidité 10 à 90% (sans condensation)-20 à 60°C / -4 à 140°F 10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2441HSU-B1

Catégorie de taille			24"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 23,8" (60,5cm)
	Taille du point		0,275mm H × 0,275mm V
	Luminosité		300cd/m2 (Typique), 190cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 163,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			12W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			539,0 × 391,5 × 192,5mm / 21,2 × 15,4 × 7,6" (L×H×P)
Poids net			3,3kg / 7,3lbs
Angle d'inclinaison			Haut: 22°, Bas: 4°
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2741HSU-B1

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,6cm)
	Taille du point		0,311mm H × 0,311mm V
	Luminosité		350cd/m2 (Typique), 155cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 163,0-163,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-163,0kHz, Verticale: 50-144Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			16W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			611,5 × 432,0 × 192,5mm / 24,1 × 17,0 × 7,6" (L×H×P)
Poids net			4,0kg / 8,8lbs
Angle d'inclinaison			Haut: 22°, Bas: 4°
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F Humidité 10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2741QSU-B1

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,233mm H × 0,233mm V
	Luminosité		350cd/m2 (Typique), 155cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89° chaque, Haut / Bas: 89° chaque (Typique)
	MPRT		1ms (DisplayPort)
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Horizontale: 30,0-212,0kHz, Verticale: 55-144Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 212,0-212,0kHz, Verticale: 48-144HzAdaptive Sync-Eteint: Horizontale: 30,0-212,0kHz, Verticale: 48-144Hz
Résolution Native			2560 × 1440, 2,1 Mégapixel
Résolution Maximum Supportée			2560 × 1440 144Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante: Type B2 Descendante: Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2			17W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			613,0 × 433,5 × 192,5mm / 24,1 × 17,1 × 7,6" (L×H×P)
Poids net			4,0kg / 8,8lbs
Angle d'inclinaison			Haut: 22°, Bas: 4°
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F Humidité 10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

613.0mm/24.1" 357.5mm/14.1"

47,5mm/1,9" 403.0mm/15,9" (553.0mm/21,8") 409.0mm/16,1"

214.0mm/8.4" 390.5mm/15.4"

( ) : Plage d'ajustement maximum

*1 Disponible pour G-MASTER GB2741QSU et G2741QSU uniquement.
*2 Disponible uniquement pour Xbox Série « X ».
