Type de produit	Écran PC
Technologie d'affichage	IPS (In-Plane Switching)
Résolution	2560 x 1440 (QHD)
Taille de l'écran	27 pouces
Taux de rafraîchissement	144 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	400 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB 3.0
Dimensions (L x H x P)	609 x 458 x 227 mm (avec pied)
Poids	7,5 kg
Compatibilité VESA	100 x 100 mm
Fonctions principales	FreeSync, Flicker-Free, Mode Low Blue Light
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, se référer au service client IIYAMA
Normes de sécurité	CE, RoHS, TÜV Rheinland
Informations générales	Idéal pour les jeux et le travail de bureau, avec un excellent rendu des couleurs

FOIRE AUX QUESTIONS - GB2745QSU IIYAMA

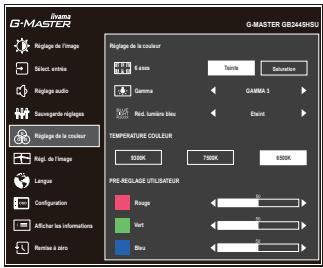

Comment calibrer la couleur de mon écran IIYAMA GB2745QSU ?

Pour calibrer la couleur de votre écran, allez dans le menu OSD (On-Screen Display), sélectionnez 'Couleur' puis ajustez les paramètres de gamma, de température de couleur et de saturation selon vos préférences.

Mon écran IIYAMA GB2745QSU ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher et de rebrancher le câble, ou testez avec un autre câble d'alimentation.

Comment changer la résolution de mon écran IIYAMA GB2745QSU ?

Pour changer la résolution, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis sous 'Résolution d'écran', choisissez la résolution recommandée pour votre écran.

Pourquoi mon écran IIYAMA GB2745QSU affiche-t-il des images floues ?

Vérifiez que la résolution de l'écran est correctement configurée selon les spécifications de votre carte graphique. Assurez-vous également que le câble vidéo est en bon état et bien connecté.

Comment activer le mode FreeSync sur mon écran IIYAMA GB2745QSU ?

Accédez au menu OSD, sélectionnez 'Gaming' puis activez l'option 'FreeSync'. Assurez-vous également que votre carte graphique prend en charge FreeSync.

Mon écran IIYAMA GB2745QSU a des pixels morts, que dois-je faire ?

Les pixels morts peuvent être un problème courant. Essayez d'appliquer une légère pression sur la zone concernée avec un chiffon doux ou utilisez un logiciel de correction de pixels. Si le problème persiste, contactez le support technique pour une éventuelle réparation ou remplacement.

Comment régler la hauteur et l'inclinaison de mon écran IIYAMA GB2745QSU ?

L'écran est équipé d'un support ergonomique qui vous permet de régler la hauteur, l'inclinaison et la rotation. Tenez le bas de l'écran et ajustez-le selon vos besoins.

Est-ce que l'écran IIYAMA GB2745QSU est compatible avec les consoles de jeux ?

Oui, l'écran IIYAMA GB2745QSU est compatible avec les consoles de jeux via les ports HDMI. Assurez-vous de sélectionner la source correcte dans le menu OSD.

Comment réinitialiser les paramètres d'usine de mon écran IIYAMA GB2745QSU ?

Pour réinitialiser les paramètres d'usine, accédez au menu OSD, sélectionnez 'Paramètres' puis choisissez 'Réinitialiser' et confirmez votre choix.

Quels ports de connexion sont disponibles sur l'écran IIYAMA GB2745QSU ?

L'écran IIYAMA GB2745QSU est équipé de ports HDMI, DisplayPort, et d'une entrée audio. Vérifiez les spécifications pour plus de détails sur les connexions disponibles.

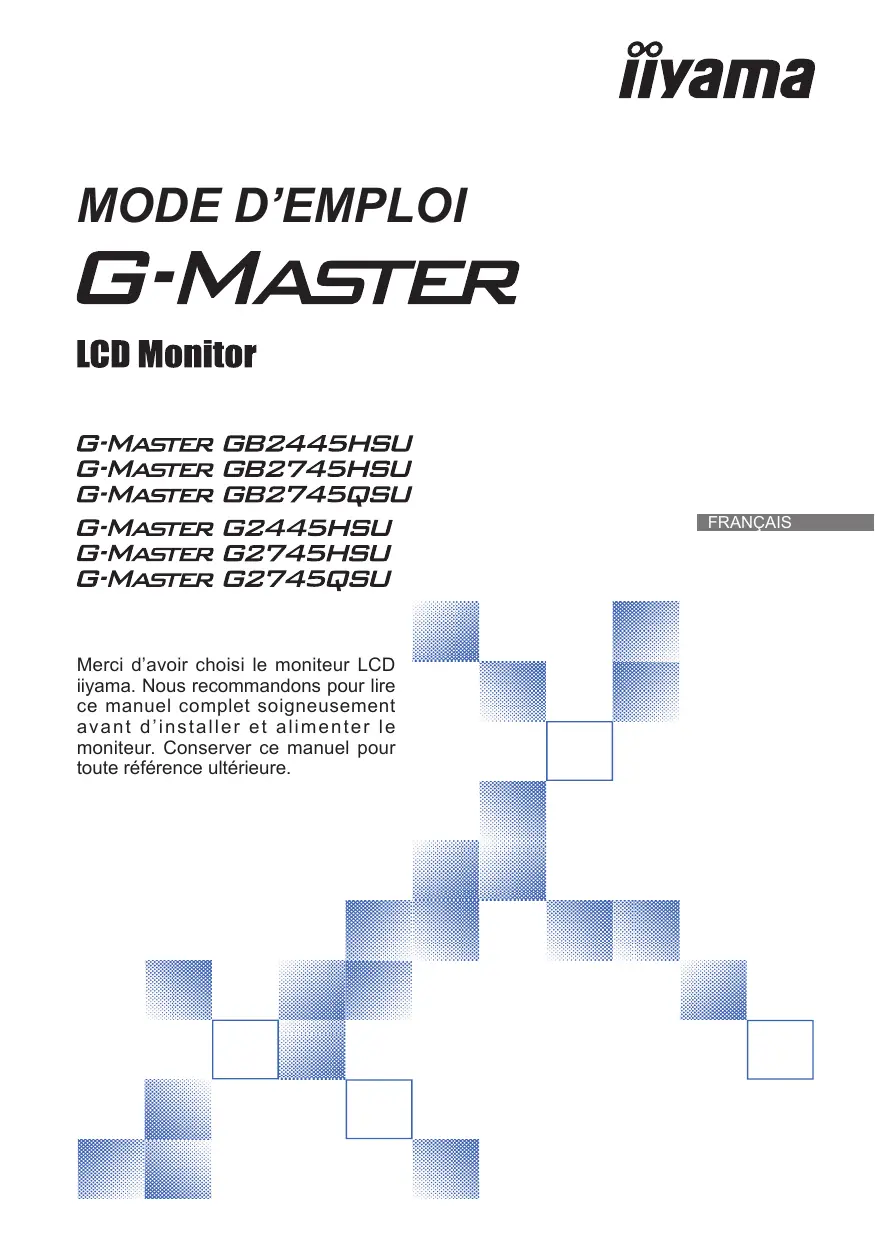

MODE D'EMPLOI GB2745QSU IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Merci d'avoir choisi le moniteur LCD iyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
  ■ Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
  ■ La police utilisée dans le menu OSD est sous licence Apache License, Version 2.0. Vous pouvez obtenir une copie de la licence sur http://www.apache.org/licenses/LICENSE-2.0

■ Numéro d'enregistrement Eprel

GB2445HSU-B2 : 2025217

GB2445HSU-B2 : 2025236

GB2745HSU-B2 : 2027985

GB2745HSU-B2 : 2028219

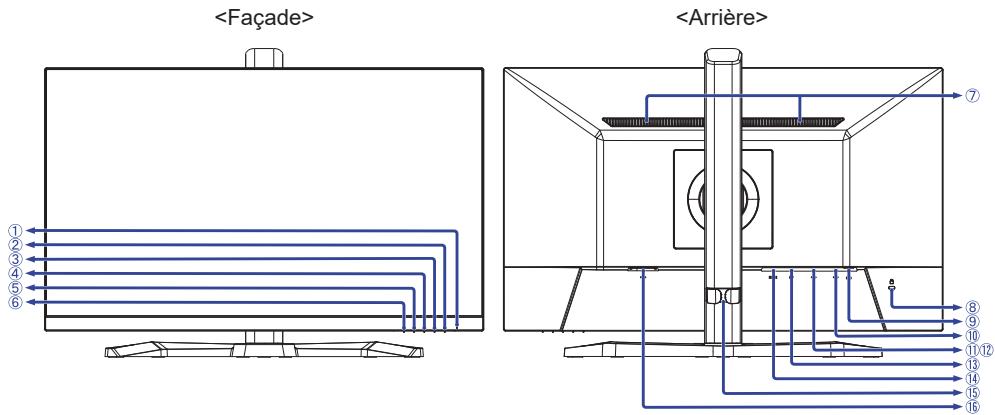

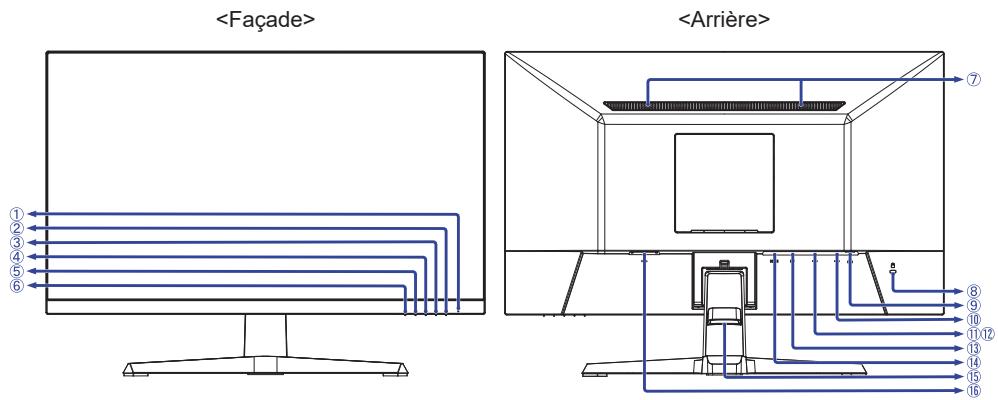

COMMANDES ET CONNECTEUR :

COMMANDES ET CONNECTEUR :

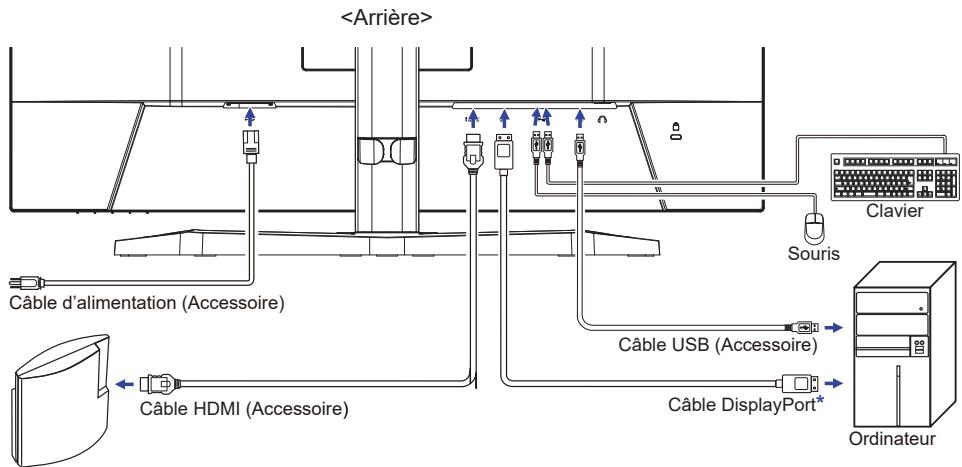

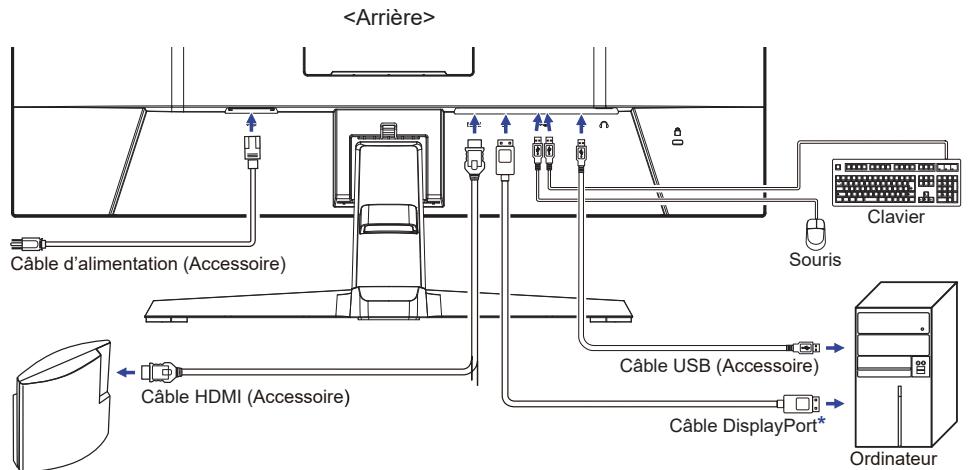

CONNEXION DE VOTRE MONITEUR :

CONNEXION DE VOTRE MONITEUR :

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

REMARQUE SPÉCIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU

Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION

■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.

■ L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

■Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN Un nettoyage périodique est recommandé avec un chiffon sec et doux. LCD N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

FONCTIONS

Résolutions prises en charge jusqu'à 1920 × 1080 G-MASTER G(B)2445HSU, G(B)2745HSU
2560 × 1440 G-MASTER G(B)2745QSU
Contraste élevé 1300:1 (Typique), Fonction d'Contr. avancé disponible, Luminosité 300cd/m² (Typique)
Temps de réponse de l'image animée 1ms
L'image sans scintillements
Réducteur de la lumière bleue
Lissage numérique des caractères
◆ 2 haut-parleurs stéréo 2W
◆ Fonction de Veille
Conforme au standard de montage VESA (100mm×100mm)
- Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation *1

■ Câble HDMI

■ Câble DisplayPort *2

■ Câble USB

■ Plaque VESA *3

■ Tournevis *^3

■ Pied

■ Socle du pied avec une vis *3

■ Socle du pied *4

■ Support de câble *4

■ Guide de sécurité

■ Guide de démarrage rapide

ATTENTION

*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.

*2 Accessoire pour G-MASTER G(B)2745QSU

*3 Accessoire pour G-MASTER GB2445HSU, GB2745HSU, GB2745QSU

*4 Accessoire pour G-MASTER G2445HSU, G2745HSU, G2745QSU

*2 Accessoire pour G-MASTER G(B)2745QSU *3 Accessoire pour G-MASTER GB2445HSU, GB2745HSU, GB2745QSU *4 Accessoire pour G-MASTER G2445HSU, G2745HSU, G2745QSU

UTILISATION DU BRAS OU DU SUPPORT

ATTENTION

• Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
  ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.

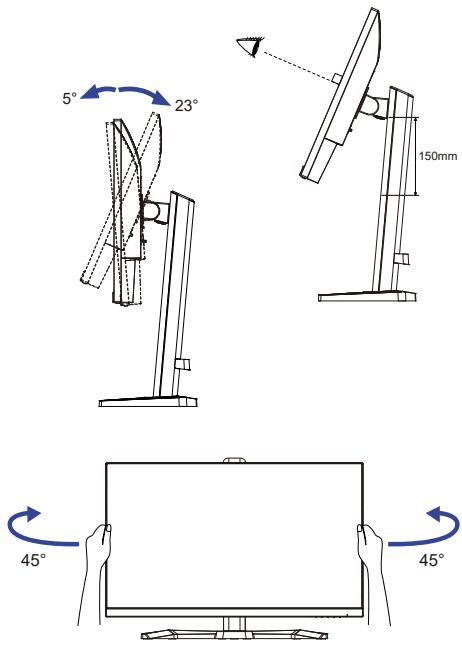

  ■ Plage de réglage de l'angle du panneau :

23° vers le haut et 5° vers le bas

■ Ce produit ne peut pas être utilisé avec l'écran orienté vers le bass/vers le haut.

5° 23°

< BRAS D'ECRAN OU SUPPORT DE BRAS DE BUREAU >

AVERTIS- SEMENT

■ Lorsque vous utilisez le bras d'écran ou le support de bras de bureau, en tenant compte de l'épaisseur de la platine de montage, serrez les vis M4 (4 pièces) dont la longueur « L » est de 10mm pour fixer le moniteur. L'utilisation d'une vis plus longue peut provoquer un choc électrique ou des dommages car elle peut entrer en contact avec les composants électriques à l'intérieur du moniteur.

Montage Visserie L Chassis

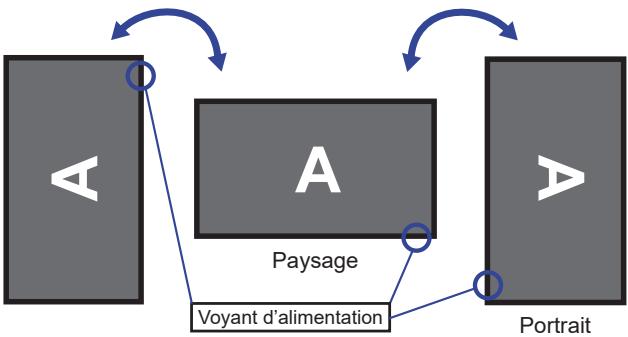

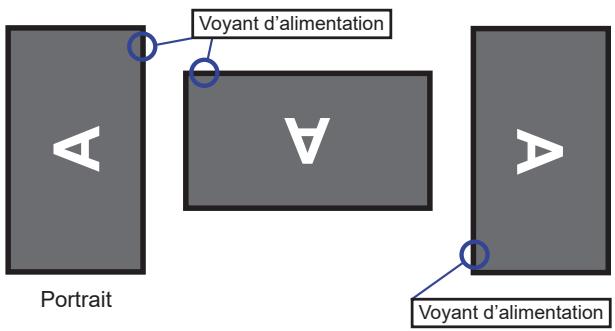

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait".

Pour régler l'image en position portrait, il est nécessaire de modifier les paramètres de l'écran dans les paramètres de la source.

Disponible

Pas disponible

Voyant d'alimentation A

Avec Pied:

NOTEZ

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran.
■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

• G-MASTER G2445HSU, G2745HSU, G2745QSU

Ce moniteur ne peut être utilisé qu'en position paysage.

Disponible

A Paysage Voyant d'alimentation

Pas disponible

Voyant d'alimentation Portrait Voyant d'alimentation

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER GB2445HSU, GB2745HSU, GB2745QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

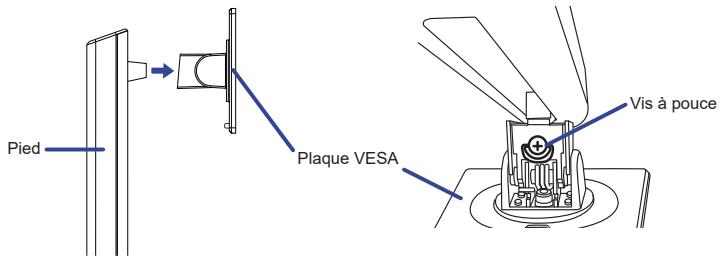

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Plaque VESA Vis à pouce

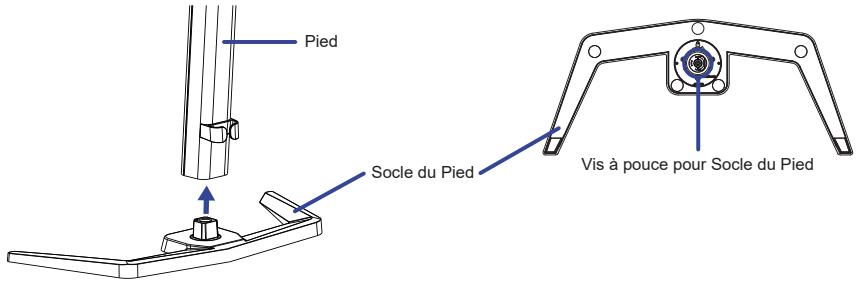

② Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Socle du Pied Vis à pouce pour Socle du Pied

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

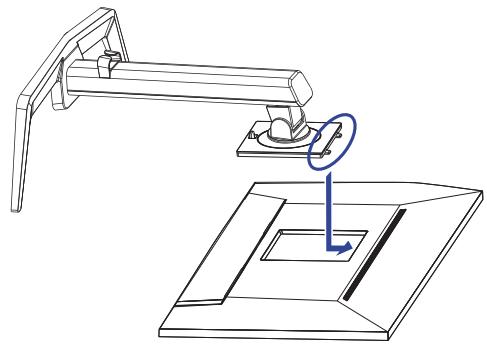

④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

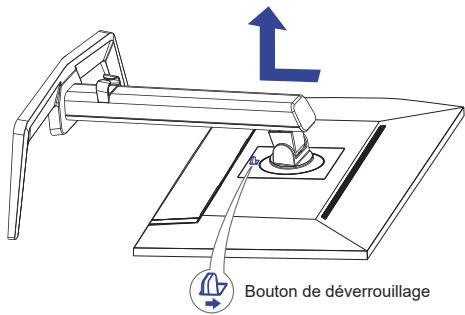

② Appuyez sur le bouton de déverrouillage pour retirer le support.

Bouton de déverrouillage

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Pied du Plaque VESA.
④ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Socle du Pied du Pied.

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : G-MASTER G2445HSU, G2745HSU, G2745QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

① Combinez le pied et le socle.
② Replacez le Support de câble.

Support de câble

Pied Socle du Pied

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.

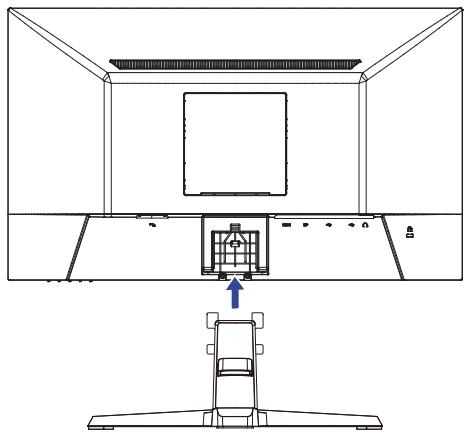

④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

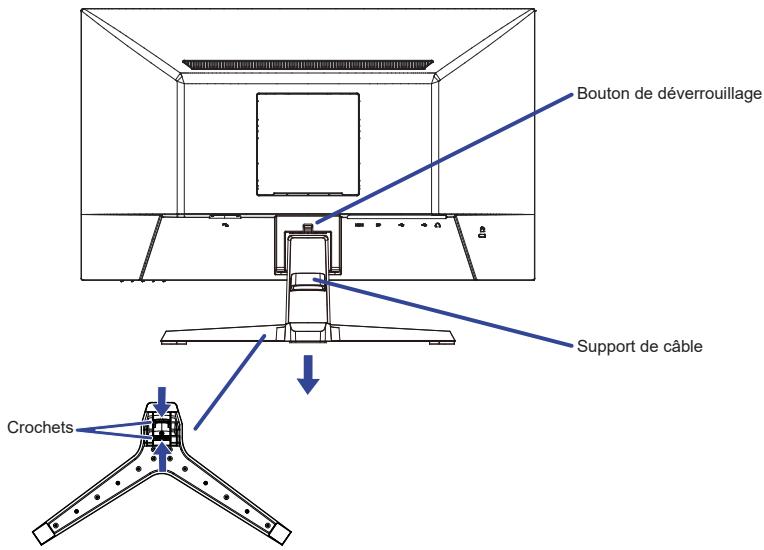

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Appuyez sur le bouton de déverrouillage et retirez le Pied.
④ Retirez le Support de câble.

Bouton de déverrouillage Support de câble Crochets

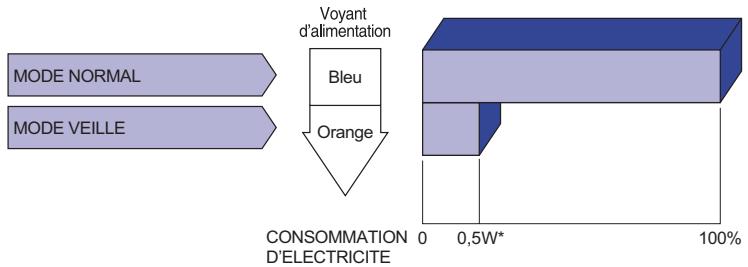

① Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Mode veille

② Commutateur d'alimentation (⏻)
③ Touche Menu (MENU)
④ Touche Ajustement / Volume (▶ / 📋)
⑤ Touche Ajustement / Réglages des zones noires / MBR / Adaptive Sync / Mode nuit ( ◀ / i )
⑥ Touche Sélect. entrée / Quitter (INPUT / EXIT)
⑦ Haut-parleurs
⑧ Trou clé pour verrouillage de sécurité

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑨ Prise Casque ( 📞 )

NOTEZ

Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑩ Connecteur USB en amont ( ◦ )
⑪ Connecteur USB en aval (USB2,0: 5V, 500mA ^1 / USB3,2 Gen 1: 5Gbps, 5V, 900mA ^2 )
⑫ Connecteur USB en aval (○USB2,0: 5V, 500mA*1 / USB3,2 Gen 1: 5Gbps, 5V, 900mA*2)
⑬ Connecteur de DisplayPort (DP)
⑭ Connecteur de HDMI (HDMI)
⑮ Support de câble
⑯ Connecteur d'alimentation secteur ( : Courant alternative)

*1 Pour G-MASTER GB2445HSU, GB2745HSU
*2 Pour G-MASTER GB2745QSU

COMMANDES ET CONNECTEUR : G-MASTER G2445HSU, G2745HSU, G2745QSU

① Voyant d'alimentation

NOTEZ Bleu: Fonctionnement normal Orange: Mode veille

② Commutateur d'alimentation ( ⏻ )
③ Touche Menu (MENU)
④ Touche Ajustement / Volume (▶ / 📋)
⑤ Touche Ajustement / Réglages des zones noires / MBR / Adaptive Sync / Mode nuit ( ◀ / i )
⑥ Touche Sélect. entrée / Quitter (INPUT / EXIT)
⑦ Haut-parleurs
⑧ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑨ Prise Casque (∩)

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑩ Connecteur USB en amont (○)
⑪ Connecteur USB en aval (USB2,0: 5V, 500mA ^1 / USB3,2 Gen 1: 5Gbps, 5V, 900mA ^2 )
⑫ Connecteur USB en aval (USB2,0: 5V, 500mA ^1 / USB3,2 Gen 1: 5Gbps, 5V, 900mA ^2 )
⑬ Connecteur de DisplayPort (DP)
⑭ Connecteur de HDMI (HDMI)
⑮ Support de câble
⑯ Connecteur d'alimentation secteur ( : Courant alternative)

*1 Pour G-MASTER G2445HSU, G2745HSU

*2 Pour G-MASTER G2745QSU

CONNEXION DE VOTRE MONITEUR : G-MASTER GB2445HSU, GB2745HSU, GB2745QSU

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur avec le câble USB.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[Exemple de connexion]

Equipement de jeux etc.
* Accessoire pour G-MASTER GB2745QSU uniquement

[ Rassemblez les câble ]

Passez les câbles à travers le support de câble pour les regrouper.

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur avec le câble USB.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[Exemple de connexion]

Câble d'alimentation (Accessoire) Souris Clavier Câble HDMI (Accessoire) Câble USB (Accessoire) Câble DisplayPort* Ordinateur

Equipement de jeux etc.
* Accessoire pour G-MASTER G2745QSU uniquement

[ Rassemblez les câble ]

Passez les câbles à travers le support de câble pour les regrouper.

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 40 "FRÉQUENCES DE SYNCHRONISATION".

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : G-MASTER GB2445HSU, GB2745HSU, GB2745QSU

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
■ Vous pouvez ajuster la hauteur du moniteur jusqu'à 150mm et l'angle de vision, jusqu'à 45° à gauche et à droite, 23° vers le haut et 5° vers le bas.

NOTEZ

■ Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.
■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Socle du pied

5° 23° 150mm 45° 45°

RÉGLAGE DE L'ANGLE DE VISION : G-MASTER G2445HSU, G2745HSU, G2745QSU

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 22° vers le haut et 4° vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 40 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous.

① Appuyez la Touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les Touches ◀/▶.

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Appuyez la Touche MENU. Utilisez ensuite les Touches ◀ / ▶ pour mettre en surbrillance l'icône du réglage souhaité.
③ Appuyez la Touche MENU à nouveau. Utilisez ensuite les Touches ◀ / ▶ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la Touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

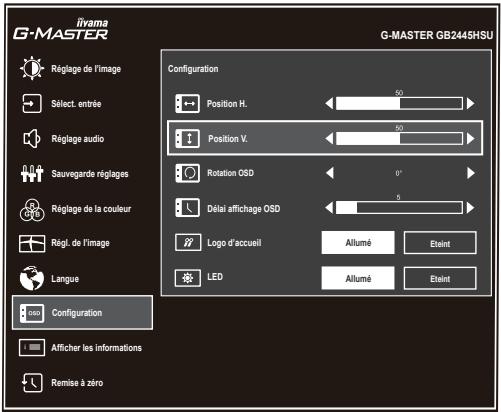

Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément "Configuration" du Menu, puis appuyez la Touche MENU. Puis, sélectionnez "Position V." en utilisant les Touches ◀ / ▶ et appuyez la Touche MENU. Utilisez ensuite les Touches ◀ / ▶ pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

iivama G-MASTER G-MASTER GB2445HSU Réglage de l'image Select. entrée Réglage audio Sauvegarde réglages Réglage de la couleur Règl. de l'image Langue Configuration Afficher les informations Remise à zéro Configuration Position H. Position V. Rotation OSD Délair affichage OSD Logo d'accueil Allumé Eteint LED Allumé Eteint

Appuyez la Touche EXIT pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la "Délai affichage OSD". La Touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.

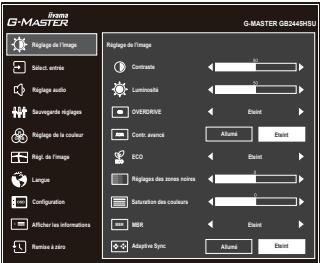

Réglage de l'image *1Picture Adjust
Ajustement	Problème / Option	Touche correspondante
ContrasteContrast	Trop terneTrop intense
Luminosité *2Brightness	Trop sombreTrop clair
OverdriveOverdrive	Eteint / 1 / 2 / 3 / 4 / 5Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Contr. avancéAdv. Contrast	Allumé	Augmentation du Réglage de Ratio de Contraste
	Eteint	Ratio de Contraste Typique
EcoDirectEco	Eteint	Normal
	Mode 1	La luminosité ou la lumière de fond est réduite.
	Mode 2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 1.
	Mode 3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode 2.
Réglagesdes zones noiresBlack Tuner	De -5 à +5Vous pouvez ajuster les tons foncés.
Saturation des couleursColor Saturation	Trop paleTrop coloré
MBR *3MBR	Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7Réduit le flou de mouvement sur l'écran LCD.
Adaptive SyncAdaptive Sync	Allumé	Active la fonction Adaptive Sync.
	Eteint	La fonction Adaptive Sync est désactivée.

*1 Les ajustements et les paramètres peuvent ne pas être possibles en raison d'autres éléments activés. Voir la "Matrice de corrélation de fonctions" à la page suivante pour plus de détails.

*2 Ajustez la "Luminosité" quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux. Il y a aussi une fonction "Mode nuit" qui permet de régler la luminosité sur 3 niveaux selon votre préférence. Voir page 28.

*3 Désactivé lorsque "Adaptive Sync" est actif. Disponible lorsque le taux de rafraîchissement est de 75Hz ou plus. 100Hz est recommandé.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

• Eco : Appuyez sur la Touche i pendant 3 secondes lorsque le Menu n'est pas affiché.
• Réglages des zones noires / MBR / Adaptive Sync :

Appuyez sur la Touche i lorsque le Menu n'est pas affiché et sélectionnez le menu approprié.

■ Matrice de corrélation de fonctions

Élément actifÉlément électionné	Réglage de l'image			Réglage de la couleur	Régl. de l'image
	Contr. avancé	Eco	MBR	Réd. lumière bleu	i-Style Color
					Standard Jeux Cinéma Paysage Texte
Contraste	-	√	√	√	-
Luminosité	-	-	-	√	-
Overdrive	√	√	-	√	-
Contr. avancé		√	-	-	-
Eco	√		-	-	-
Réglages des zones noires	√	√	-	√	-
MBR	-	-		-	-
Adaptive Sync	√	√	√	√	√

√ : Disponible

- : Indisponible

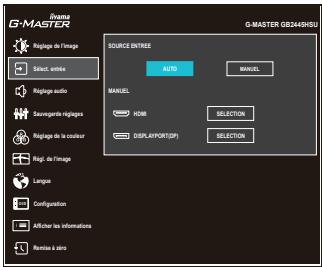

Sélect. entréeInput SelectDirect
Ajustement	Option
Source EntreeInput Source	Auto	Choisir l'Entree du Signal automatiquement.
	Manuel	HDMI	Sélectionnez l'entrée HDMI.
		DisplayPort(DP)	Sélectionnez l'entrée DisplayPort.
NOTEZ La fonction "Auto" permet la sélection automatique des sources d'entrée disponibles.Vous ne pouvez pas sélectionner une source d'entrée à partir d'un ordinateur en mode veille.Si vous sélectionnez manuellement l'une des sources d'entrée, l'autre source n'est pas automatiquement sélectionnée.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

- Sélect. entrée : Appuyez sur la Touche INPUT lorsque le Menu n'est pas affiché.

CHOISIR SOURCE ENTREE AUTO HDMI DP

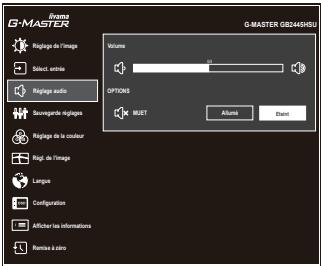

Réglage audioAudio Settings
Ajustement	Problème / Option	Touche correspondante
Volume VolumeDirect	Trop faibleTrop fort
Muet Mute AudioDirect	Allumé	Désactive le son temporairement.
	Eteint	Retourne le volume sonore au niveau précédent.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

• Volume : Appuyez sur la Touche ↕ lorsque le Menu n'est pas affiché.
• Muet : Appuyez sur la Touche pendant 3 secondes lorsque le Menu n'est pas affiché.

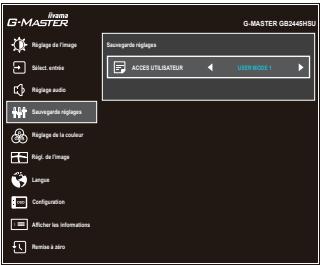

[S52K] Sauvegarde réglagesStore User Setting
Ajustement		Option
Acces UtilisateurUser Modes		User Mode 1	Sauvegarder les paramètres de réglage de l’écran.
		User Mode 2	Sauvegarder les paramètres de réglage de l’écran.
		User Mode 3	Sauvegarder les paramètres de réglage de l’écran.
NOTEZ Le moniteur mémorise les paramètres personnalisés ci-dessous. Ces paramètres peuvent être invoqués ultérieurement dans le menu "i-Style Color" de "Régl. de l'image".Contraste, Luminosité, Overdrive, Contr. avancé, Eco, Réglages des zones noires,Saturation des couleurs, Volume, Muet, Gamma, Temperature Couleur,Pre-reglage Utilisateur, Aigu ou Doux, Réglage du mode Vidéo

Réglage de la couleur Color Settings

G-MASTER G-MASTER GB24498U Régéage de l'image Sûbleut, entêts Régéage audio Sauvergarde régéage Régéage de la couleur Régé de l'image Langue Configuration Absér les informations Remise à zéro Régéage de couleur Toure Saturation Gamma GARMA 3 Rég. lamblère bleu Etaint TEMPÉRATURÉ COULEUR 550K 750K 6500K PRE-REGLAGE UTILISÉTUR Flange Vert Blu

Ajustement		Problème / Option		Touche correspondante
6 axes * 6-Axis		Teinte	Rouge	Trop faible Trop fort
			Jaune
			Verte
			Cyan
			Bleue
			Magenta
		Saturation	Rouge	Trop faible Trop fort
			Jaune
			Verte
			Cyan
			Bleue
			Magenta
Gamma Gamma		Gamma 1
		Gamma 2
		Gamma 3
Réd. lumière bleu * Blue Light Reducer		Eteint	Normal
		Mode 1	La lumière bleu est réduite.
		Mode 2	La lumière bleu est réduite plus que dans le Mode 1.
		Mode 3	La lumière bleu est réduite plus que dans le Mode 2.
Temperature Couleur Color Temperature		9300K	Couleur froide
		7500K	Couleur normale
		6500K	Couleur chaude
Pre-reglage Utilisateur User Preset		Rouge	Trop faible Trop fort
		Vert
		Bleu

* Désactivé lorsque "i-Style Color" a été sélectionné.

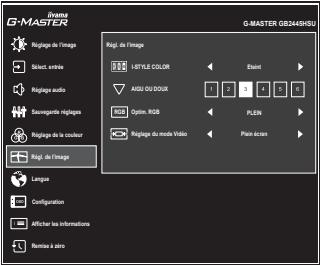

Régl. de l’imageImage Adjust
Ajustement	Option Touche correspondante
i-Style Color *1i-Style Color	Eteint	La i-Style Color fonction est arrêt.
	Standard	Pour l’environnement de fenêtre général et le réglage par défaut du moniteur
	Jeux de sport	Pour l’environnement de jeu de sport
	Jeux de combat	Pour l’environnement de jeu de combat
	Jeux de stratégie	Pour l’environnement de jeu de stratégie
	Texte	Pour l’édition de texte et l’affichage en environnement de traitement de texte
	User Mode 1	Appliquer les réglages d’utilisateur.
	User Mode 2	Appliquer les réglages d’utilisateur.
	User Mode 3	Appliquer les réglages d’utilisateur.
Aigu ou DouxSharp and Soft	1 2 3 4 5 6Vous pouvez changer la qualité de l’image de 1 à 6(Nette à Lisse). Appuyez la Touche ▶ pour changer la qualité de l’image dans l’ordre croissant. Appuyez la Touche ◀ pour changer la qualité de l’image dans l’ordre décroissant.
Optim. RGBRGB Range	Auto	Sélectionnez automatiquement le signal d’échelle de couleur.
	Plein	Pour l’affichage de couleurs en pleine échelle
	Limite	Pour l’affichage de couleurs en échelle limitée
Réglage du mode VidéoVideo Mode Adjust	Plein écran	Extension de l’affichage
	Format *2	Extension de proportion d’affichage

*1 Désactivé lorsque "Réd. lumière bleu" a été sélectionné.
*² Désactivé avec une résolution 16:9.

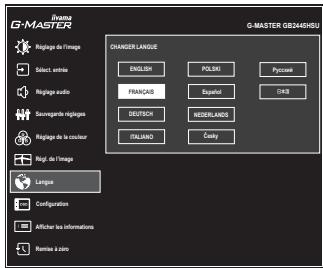

Langue Language

G-MASTER G-MASTER GB245HSU Réglage de l'image Select, entrés Réglage audio Souvengerie réglage Réglage de la couleur Répl. de l'image Langue Configuration Attachir les informations Remise à zaire CHANGER LANGUAGE ENGLISH POLSK Psychos FRANÇAS Españal DEUTSCH NEDERLANDS ITALAND Candy

Ajustement		Option
Langue Language		English	Anglais		Español
		Français	Français		Nederlands
		Deutsch	Allemand		Český
		Italiano	Italien		Русский
		Polski	Polonais		日本語

Configuration Setup Menu
Ajustement	Problème / Option	Touche correspondante
Position H.OSD Horizontal Position	OSD trop à gaucheOSD trop à droite
Position V.OSD Vertical Position	OSD trop hauteOSD trop basse
Rotation OSD * OSD Rotate	Tournez l'OSD.0° (Normal) / +90° (Tourner à droite) / -90° (Tourne à gauche)
Délai affichage OSD OSD Time	Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes.
Logo d'accueil Opening Logo	Allumé	Le logo G-MASTER est affiché lorsque le monitor est allumé.
	Eteint	Le logo G-MASTER n'apparaît plus lorsque le moniteur est allumé.
LED LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.

G-MASTER G-MASTER GB246H0U Régège de l'image Sûlent entre Régège auivi Savengente régiges Régège de la couleur Rég. de l'image Langre Configuration Afficher les informations Remite à cro

Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.

NOTEZ

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Remise à zéro Recall

G-MASTER RAPPELER TOUT Remove à euro G-MASTER GB2445HBU Régage de l'image Select extride Régage audio Souvagesre régages Régage de la couleur Régi de l'image Linguie Configuration Afficher les informations Remove à euro

Ajustement		Option
Remise à zéro Recall		Les données préréglées à l’usine sont restaurées.

Direct

- Mode nuit : Appuyez sur la Touche i lorsque le Menu n'est pas affiché et sélectionnez le menu approprié.

Ajustement			Option
Mode nuit			Eteint	Normal
			Mode 1	La luminosité est réduite.
			Mode 2	La luminosité est plus réduite qu'en Mode 1.
			Mode 3	La luminosité est plus réduite qu'en Mode 2.

- Mode Verrouillage

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur la Touche MENU pendant 10 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l'une des touches, le massage « OSD verrouillé » apparaîtra sur l'écran.
2. Le verrouillage de l'OSD sera désactivé, lorsque vouz appuyez sur la Touche MENU à nouveau pendant 10 secondes.

1. Le verrouillage d'Commutateur d'alimentation sera activé, lorsque vous appuyez sur la Touche EXIT pendant 10 secondes. Le verrouillage de l'Commutateur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'Commutateur d'alimentation est verrouillé. Si vous appuyez sur l'Commutateur d'alimentation, le massage « Vérr. Marche/Arrêt » apparaîtra sur l'écran.
2. Le verrouillage d'Commutateur d'alimentation sera désactivé, lorsque vous appuyez sur la Touche EXIT de nouveau pendant environ 10 secondes.

SYSTÈME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode veille

Quand le signal vidéo de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 0,5W*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème	Contrôle
1 L'image n'apparaît pas.
(Le voyant d'alimentation ne s'allume pas)	□ Le câble d'alimentation est-il correctement branché ?
	□ L'commutateur d'alimentation est-il sur ON ?
	□ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
(Le voyant d'alimentation est bleu)	□ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
	□ Augmenter le Contraste et/ou la Luminosite.
	□ L'ordinateur est-il allumé ?
	□ Le câble de signal est-il correctement ranché ?
	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant d'alimentation est orange)	□ Si le moniteur est en mode veille, toucher la souris ou l'écran.
	□ L'ordinateur est-il allumé ?
	□ Le câble de signal est-il correctement branché ?
	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
2 L'écran n'est pas synchronisé.	□ Le câble de signal est-il correctement branché ?
	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
3 L'écran n'est pas centré.	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
4 L'écran est trop lumineux ou trop sombre.	□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
5 L'écran tremble.	□ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?
	□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
6 Pas de son.	□ L'équipement audio (Ordinateur etc.) est en marche.
	□ Augmentez le volume.
	□ Le Muet est Eteint.
	□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
7 Le son est trop fort ou trop faible.	□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2445HSU-B2

Catégorie de taille			24"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 23,8" (60,5cm)
	Taille du point		0,275mm H × 0,275mm V
	Luminosité		300cd/m2 (Typique), 190cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique) , Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			18W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			538,5 × 354,0 - 504,0 × 171,0mm / 21,2 × 13,9 - 19,8 × 6,7" (L×H×P)
Poids net			4,4kg / 9,7lbs
Débattement du réglage en hauteur			150mm
Angle			Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 45 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90 degrés chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2745HSU-B2

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,311mm H × 0,311mm V
	Luminosité		300cd/m2 (Typique), 200cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			22W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			611,5 × 405,5 - 555,5 × 214,0mm / 24,1 × 16,0 - 21,9 × 8,4" (L×H×P)
Poids net			5,2kg / 11,5lbs
Débattement du réglage en hauteur			150mm
Angle			Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 45 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90 degrés chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2745QSU-B2

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,233mm H × 0,233mm V
	Luminosité		300cd/m2 (Typique), 185cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique) , Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-151,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-151,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 151,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-151,0kHz, Verticale: 55-100Hz
Résolution Native			2560 × 1440, 3,7 Mégapixel
Résolution Maximum Supportée			2560 × 1440 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			21W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			611,5 × 405,5 - 555,5 × 214,0mm / 24,1 × 16,0 - 21,9 × 8,4" (L×H×P)
Poids net			5,5kg / 12,1lbs
Débattement du réglage en hauteur			150mm
Angle			Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 45 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90 degrés chaque
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F 10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2445HSU-B2

Catégorie de taille			24"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 23,8" (60,5cm)
	Taille du point		0,275mm H × 0,275mm V
	Luminosité		300cd/m2 (Typique), 190cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique)
			Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			18W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			538,5 × 397,0 × 192,5mm / 21,2 × 15,6 × 7,6" (L×H×P)
Poids net			3,0kg / 6,6lbs
Angle d'inclinaison			Haut: 22 degrés, Bas: 4 degrés
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2745HSU-B2

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,311mm H × 0,311mm V
	Luminosité		300cd/m2 (Typique), 200cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 110,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-110,0kHz, Verticale: 55-100Hz
Résolution Native			1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée			1920 × 1080 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB2,0 (DC5V, 500mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			22W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			611,5 × 434,0 × 192,5mm / 24,1 × 17,1 × 7,6" (L×H×P)
Poids net			3,9kg / 8,6lbs
Angle d'inclinaison			Haut: 22 degrés, Bas: 4 degrés
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2745QSU-B2

Catégorie de taille			27"
Panneau LCD	La technologie des panneaux		IPS (In-Plane-Switching)
	Taille		Diagonale: 27" (68,5cm)
	Taille du point		0,233mm H × 0,233mm V
	Luminosité		300cd/m2 (Typique), 185cd/m2 (Par défaut / Économie d'énergie)
	Rapport de contraste		1300 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue		Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés chaque (Typique)
	MPRT		1ms
Couleurs affichées			Environ 16,7 millions
Fréquence de synchronisation		HDMI	Adaptive Sync-Allumé: Horizontale: 30,0-151,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-151,0kHz, Verticale: 55-100Hz
		DisplayPort	Adaptive Sync-Allumé: Horizontale: 151,0kHz, Verticale: 48-100HzAdaptive Sync-Eteint: Horizontale: 30,0-151,0kHz, Verticale: 55-100Hz
Résolution Native			2560 × 1440, 3,7 Mégapixel
Résolution Maximum Supportée			2560 × 1440 100Hz
Connecteur d'entrée			HDMI ×1, DisplayPort ×1
Signal vidéo en entrée			HDMI, DisplayPort
USB Standard			USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USBTaille du connecteur			1 Montante - Type B2 Descendante - Type A
Prise Casque *1			Prise mini 3,5mm (stéréo)
Haut-parleurs			2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale			596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation			100-240VAC, 50/60Hz, 1,5A
Puissance absorbée *2			21W typiqueMode veille: 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions			611,5 × 434,0 × 192,5mm / 24,1 × 17,1 × 7,6" (L×H×P)
Poids net			4,2kg / 9,3lbs
Angle d'inclinaison			Haut: 22 degrés, Bas: 4 degrés
Conditions de fonctionnement			Utilisation: Température Humidité 5 à 35°C / 41 à 95°F10 à 90% (sans condensation)Stockage: Température Humidité -20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
Homologation			CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

DIMENSIONS : G-MASTER GB2445HSU

538,5mm/21.2" 323,0mm/12.7"

47,5mm/1,9" 354,0mm/13,9" (504,0mm/19,8") 378,0mm/14,9"

390.0mm/15.4" 171.0mm/16.7"

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

DIMENSIONS : G-MASTER G2445HSU

538,5mm/21,2" 323.0mm/12,7"

47.5mm/1,9" 397.0mm/15,6" 127.5mm/6,0"

*1 Disponible pour G-MASTER G(B)2445HSU, G(B)2745HSU uniquement.
*2 Disponible pour G-MASTER G(B)2745QSU uniquement.
*3 Disponible uniquement pour l'entrée DisplayPort.
*4 Disponible uniquement pour l'entrée HDMI.
