| Marque | BRICO DEPOT |
| Modèle | 5059340994338 |
| Type de produit | Plaque de cuisson vitrocéramique encastrable |
| Nombre de zones de cuisson | 3 zones |
| Dimensions (L x P x H) | 590 x 520 x 50 mm |
| Tension d'alimentation | 220-240 V ~ 50 Hz |
| Consommation électrique maximale | 4800-5700 W |
| Matériau de la surface | Vitrocéramique |
| Panneau de commande | Tactile |
| Sécurité enfant | Verrouillage des commandes |
| Minuterie | Jusqu'à 99 minutes, arrêt automatique |
| Témoin de chaleur résiduelle | Affiche « H » après utilisation |
| Arrêt automatique de sécurité | Oui (selon niveau de puissance) |
| Protection contre la surchauffe | Capteur d'arrêt automatique |
| Diamètres des zones de cuisson | Gauche : 22 cm, Arrière droite : 15,3 cm, Avant droite : 18,7 cm |
| Puissance des zones | Gauche : 2300 W, Arrière droite : 1200 W, Avant droite : 1800 W |
| Nombre de pages de la notice | 137 pages |
| Garantie fabricant | 2 ans |
| Service client (France) | 0805 114 951 (appel gratuit) |
| Email assistance | france@kingfisherservice.com |
FOIRE AUX QUESTIONS - 5059340994338 BRICO DEPOT
Questions des utilisateurs sur 5059340994338 BRICO DEPOT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson vitrocéramique au format PDF gratuitement ! Retrouvez votre notice 5059340994338 - BRICO DEPOT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5059340994338 de la marque BRICO DEPOT.
MODE D'EMPLOI 5059340994338 BRICO DEPOT
FR 1. Zone de cuisson gauche - puissance maximale 2300 W 2. Zone de cuisson arrière droite - puissance maximale 1200 W 3. Zone de cuisson avant droite - puissance maximale 1800 W 4. Panneau de commande
Ces consignes concernent votre sécurité. Lire attentivement les instructions suivantes avant de procéder à l'installation et à l'utilisation de cet appareil.
AVERTISSEMENT :
TOUTES LES INSTALLATIONS DOIVENT ÊTRE EFFECTUÉES PAR UNE PERSONNE DÛMENT QUALIFIÉE, EN SUIVANT RIGOUREUSEMENT LES RÉGLEMENTATIONS LOCALES EN MATIÈRE DE CONSTRUCTION ET LES PRÉSENTES INSTRUCTIONS.
AVERTISSEMENT :
LIRE LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.
- Afin de prévenir les risques lors de l'utilisation d'un appareil électrique, il est important d'installer correctement cette plaque de cuisson électrique et de lire attentivement les instructions de sécurité pour éviter toute mauvaise utilisation et prévenir tout danger. Après avoir retiré l'emballage de la plaque électrique, vérifier qu'elle n'est pas endommagée. En cas de doute, ne pas utiliser l'appareil et contacter le service client au 0805 114 951.
- Contrôler l'emballage et s'assurer de disposer de toutes les pièces répertoriées, puis choisir l'emplacement approprié du produit.
- Ce produit contient du verre ; par conséquent, rester prudent lors du montage ou de la manipulation pour éviter toute blessure ou tout endommagement du produit.
- La plaque signalétique placée sur l'appareil affiche toutes les informations d'identification nécessaires pour commander des pièces de rechange.
- En cas de vente ou de don de l'appareil, ou encore s'il est laissé sur place lors d'un déménagement, s'assurer de remettre cette notice au nouveau propriétaire afin qu'il puisse se familiariser avec l'appareil et les avertissements de sécurité.
Sécurité
AVERTISSEMENT :
AVANT DE BRANCHER LA PLAQUE, VÉRIFIER QUE LA TENSION D'ALIMENTATION ET LA FRÉQUENCE CORRESPONDENT AUX INFORMATIONS INDIQUÉES SUR LA PLAQUE SIGNALÉTIQUE DE L'APPAREIL.
- Le non-respect des présentes instructions d'installation de l'appareil peut entraîner un risque d'accident.
- En cas de doute, demander conseil en magasin ou à un installateur qualifié.
AVERTISSEMENT :
CONSULTER LES RÉGLEMENTATIONS
LOCALES CONCERNANT LES SORTIES D'EXTRACTION ET S'ASSURER QUE LES SORTIES SONT CONFORMES.
AVERTISSEMENT :
CET APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS DE 8 ANS ET PLUS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, OU PRÉSENTANT UN MANQUE D'EXPÉRIENCE ET DE CONNAISSANCES, À CONDITION QU'ILS SOIENT CORRECTEMENT SURVEILLÉS OU QU'ILS AIENT REÇU DES INSTRUCTIONS CONCERNANT L'UTILISATION DE L'APPAREIL EN TOUTE SÉCURITÉ ET QU'ILS
COMPRENNENT LES RISQUES ENCOURUS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE. TENIR L'APPAREIL ÉLECTROMÉNAGER ET SON CORDON D'ALIMENTATION HORS DE PORTÉE DES ENFANTS DE MOINS DE 8 ANS. IL CONVIENT D'ÉLOIGNER LES ENFANTS DE MOINS DE 8 ANS, À MOINS QU'ILS NE SOIENT SURVEILLÉS EN PERMANENCE.
- Ne pas utiliser d'équipements de sécurité pour enfants ni de protections spéciales pour plaques de cuisson inappropriés. Cela peut provoquer des accidents.
- Ne pas couvrir la plaque. Cela pourrait entraîner des accidents ou une surchauffe et endommager la plaque de cuisson électrique.
- Nous recommandons également de procéder avec prudence lors de l'utilisation et du nettoyage de l'appareil. Lire attentivement les chapitres relatifs au nettoyage et à l'entretien de l'appareil.
- Risque de choc électrique ! Ne pas utiliser de nettoyeurs haute pression ou de nettoyeurs vapeur. Cela pourrait provoquer un choc électrique.
- Risque de brûlures ! La plaque chauffante et la zone avoisinante deviennent très chaudes. Ne jamais toucher les surfaces chaudes. Lorsqu'une zone de cuisson a été utilisée, la surface reste chaude encore un certain temps. Attention à ne pas toucher la surface chaude et à ne pas y placer d'objets.
- Après utilisation, éteindre la plaque de cuisson à l'aide de la commande et ne pas se fier au détecteur de récipient.
- Il convient de ne pas placer d'objets métalliques, tels que des couteaux, des fourchettes, des cuillères et des couvercles, sur la plaque
de cuisson car ils peuvent devenir chauds.
- Ne jamais verser d'eau pour éteindre de l'huile ou de la graisse qui brûle. Éteindre la plaque chauffante. Étouffer les flammes avec prudence à l'aide d'une couverture antifeu.
- Risque d'incendie ! La plaque devient très chaude. Ne jamais placer de produits inflammables sur la plaque.
- Ne jamais placer d'objets sur la plaque de cuisson.
- Risque d'incendie ! Ne pas utiliser d'aérosols à proximité de l'appareil.
- Risque d'incendie ! Ne pas ranger de détergents ou de produits inflammables sous la plaque de cuisson.
- L'appareil est destiné à un usage domestique uniquement. L'appareil doit être utilisé uniquement pour la préparation des aliments et de boissons.
-
L'appareil doit être sous surveillance lors de son utilisation. Cet appareil est conçu pour un usage en intérieur uniquement.
-
Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels causés par une mauvaise utilisation ou une installation incorrecte de cet appareil. Jeter l'emballage avec soin.
- Risque de blessure ! Les casseroles peuvent soudainement se mettre à bouger en cas de présence de liquide entre le fond du récipient et la plaque de cuisson. Toujours maintenir la plaque et le fond des récipients au sec.
AVERTISSEMENT : UN RISQUE DE CHOC ÉLECTRIQUE ET D'INCENDIE PEUT SURVENIR SI LE NETTOYAGE N'EST PAS EFFECTUÉ CONFORMÉMENT À CES INSTRUCTIONS.
AVERTISSEMENT : UTILISER UNIQUEMENT DES RACCORDS ET DES VIS DE FIXATION AUX DIMENSIONS RECOMMANDÉES DANS CETTE
NOTICE. LE NON-
RESPECT DES
PRÉSENTES
INSTRUCTIONS
PEUT ENTRAÎNER
UN DANGER
ÉLECTRIQUE.
AVERTISSEMENT :
ÉTEINDRE
L'APPAREIL EN
DÉBRANCHANT
LE CÂBLE
D'ALIMENTATION
AVANT D' EFFECTUER
TOUT ENTRETIEN.
AVERTISSEMENT :
LES PARTIES
ACCESSIBLES
PEUVENT DEVENIR
CHAUDES
LORSQU'ELLES
SONT UTILISÉES
AVEC DES
APPAREILS DE
CUISSON. LES
JEUNES ENFANTS
DOIVENT SE TENIR
À L'ÉCART DE
L'APPAREIL. VEILLER
À ÉVITER TOUT
CONTACT AVEC
L'APPAREIL.
AVERTISSEMENT :
DES DISPOSITIFS DE
COUPURE TOTALE
DOIVENT ÊTRE
INCORPORÉS DANS
LE CÂBLAGE FIXE
CONFORMÉMENT AUX
RÉGLEMENTATIONS
LOCALES RELATIVES
À L'INSTALLATION
ÉLECTRIQUE DE
VOTRE PAYS. LORS
DE L'INSTALLATION,
IL CONVIENT DE
CONNECTER
UN DISPOSITIF
DE COUPURE
OMNIPOLAIRE
COMPORTANT UN
ÉCARTEMENT D'AU
MOINS 3 MM ENTRE
LES CONTACTS DE
CHAQUE PÔLE
AVERTISSEMENT :
NETTOYER LA
PLAQUE DE CUISSON
UNIQUEMENT
LORSQU'ELLE A
SUFFISAMMENT
REFROIDI. LORSQUE
LA PLAQUE DE
CUISSON EST
ÉTEINTE, AUCUN INDICATEUR DE CHALEUR RÉSIDUELLE NE S'AFFICHE. TOUTEFOIS LA ZONE DE CUISSON PEUT ÊTRE ENCORE CHAUDE. IL CONVIENT DE FAIRE TRÈS ATTENTION !
AVERTISSEMENT : UNE CUISSON À BASE DE GRAISSE OU D’HUILE SANS SURVEILLANCE PEUT ÊTRE DANGEREUSE ET PEUT PROVOQUER UN INCENDIE. NE JAMAIS ESSAYER D’ÉTEINDRE UN INCENDIE AVEC DE L’EAU ; ÉTEINDRE L’APPAREIL ÉLECTROMÉNAGER ET COUVRIR LES FLAMMES, PAR EXEMPLE AVEC UN COUVERCLE OU UNE COUVERTURE ANTIFEU.
ATTENTION : TOUTE CUISSON DOIT ÊTRE SURVEILLÉE. TOUTE CUISSON RAPIDE DOIT ÊTRE SURVEILLÉE EN PERMANENCE.
AVERTISSEMENT : RISQUE D'INCENDIE : NE PAS PLACER D'OBJETS SUR LES SURFACES DE CUISSON.
AVERTISSEMENT : UTILISER UNIQUEMENT DES PROTECTIONS CONÇUES PAR LE FABRICANT DE L'APPAREIL DE CUISSON OU RECOMMANDÉES PAR LE FABRICANT DANS LES CONSEILS D'UTILISATION OU CELLES FOURNIES AVEC L'APPAREIL. L'UTILISATION DE PROTECTIONS INAPPROPRIÉES PEUT PROVOQUER DES ACCIDENTS.
AVERTISSEMENT :
SI LA SURFACE EST CRAQUELÉE, ÉTEINDRE L'APPAREIL POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE.
- Cet appareil n'est pas conçu pour fonctionner avec une minuterie externe ou avec un système de commande à distance.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son prestataire de service ou par une personne qualifiée afin d'éviter tout risque pour la sécurité.

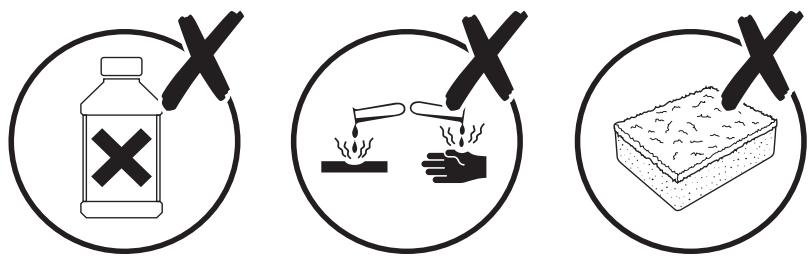

IMPORTANT : LES
ÉPONGES TRÈS RUGUEUSES, CERTAINES ÉPONGES EN NYLON ET DES PRODUITS NETTOYANTS ABRASIFS/ CORROSIFS PEUVENT RAYER LA SURFACE EN VERRE. TOUJOURS LIRE L'ÉTIQUETTE
POUR VÉRIFIER SI LE NETTOYANT OU L'ÉPONGE À RÉCURER EST APPROPRIÉ(E).
IMPORTANT : NE JAMAIS LAISSER DE RÉSIDU DE PRODUIT NETTOYANT SUR LA PLAQUE DE CUISSON CAR CELA POURRAIT TACHER LE VERRE.
IMPORTANT : L'APPAREIL EST À USAGE DOMESTIQUE, IL DOIT ÊTRE UTILISÉ COMME UN APPAREIL DE CUISSON. NE JAMAIS L'UTILISER COMME UNE SOURCE DE CHALEUR.
Installation
Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher le câble d'alimentation, s'assurer que la tension du secteur correspond à la tension indiquée sur la plaque signalétique.
Cet appareil électroménager doit être raccordé directement au tableau électrique par l'intermédiaire d'un dispositif différentiel à courant résiduel (DDR) de 32 A protégeant son circuit.
Afin d'éviter tout risque lors de l'utilisation d'un appareil électrique, il est important que celui-ci soit correctement installé et que les instructions de sécurité soient lues attentivement afin d'éviter une mauvaise utilisation et tout danger. Veiller à conserver cette notice pour toute référence ultérieure et à la transmettre aux prochains propriétaires. Après avoir déballé l'appareil, vérifier qu'il n'est pas endommagé. En cas de doute, ne pas utiliser l'appareil et contacter le service client.
Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels causés par une mauvaise utilisation ou installation incorrecte de l'appareil. Toute installation électrique permanente doit être conforme aux dernières réglementations en matière d'installations électriques applicables dans votre pays et, pour votre propre sécurité, il convient qu'un électricien qualifié ou un entrepreneur effectue cette installation.
Données techniques
| Tension d'alimentation | 220-240 V~ 50 Hz |
| Consommation électrique maximale | 4800 W-5700 W |
| Dimensions (l x P x H) | 590 x 520 x 50 mm |
| Symbole | Valeur | Unité | |
| Identification du modèle | NN3ZCR60EU | ||
| Type de plaque de cuisson | Plaque de cuisson encastrable | ||
| Nombre de zones de cuisson et/ou aires de cuisson | 3 zones | ||
| Technologie de chauffage (zones et aires de cuisson vitrocéramique, zones de cuisson conventionnelle, plaques électriques) | Zones de cuisson conventionnelles | ||
| Pour les zones ou aires de cuisson circulaires : diamètre de la surface utile par zone de cuisson électrique, arrondi à 5mm près. | ∅ | Zone gauche : 22,0Zone arrière droite : 15,3Zone avant droite : 18,7 | cm |
| Pour les zones ou aires de cuisson non circulaires : longueur et largeur de la surface utile par zone de cuisson électrique, arrondies à 5mm près | L, l | - | cm |
| Consommation d'énergie par zone ou aire de cuisson calculée par kg | ECcuissonélectrique | Zone gauche : 178,1Zone arrière droite : 194,1Zone avant droite : 195,0 | Wh / kg |
| Consommation d'énergie de la plaque de cuisson | ECplaque decuissonélectrique | 189,1 | Wh / kg |
Les méthodes de mesure et de calcul du tableau ci-dessus ont été définies conformément au règlement (UE) N° 66/2014 de la Commission.
Recyclage et mise au rebut
Ce symbole est connu sous le nom de « poubelle barrée ». Lorsque ce symbole est présent sur un produit ou une pile, vous ne devez pas jeter ces produits avec vos déchets ménagers. Certaines substances chimiques contenues dans les produits électriques/électroniques ou les piles peuvent nuire à la santé et à l'environnement. Déposer les articles électriques ou électroniques, ainsi que les piles, uniquement dans des systèmes de collecte séparés, qui permettent de récupérer et de recycler les matériaux contenus à l'intérieur. Votre coopération est essentielle pour assurer le succès de ces programmes et pour la protection de l'environnement.
Garantie
Nous veillons tout particulièrement à sélectionner des matériaux de haute qualité et à utiliser des techniques de fabrication qui nous permettent de créer des produits à la fois design et durables. Cette plaque de cuisson vitrocéramique bénéficie d'une garantie fabricant de 2 ans contre tout défaut de fabrication, à compter de la date d'achat (en cas d'achat en magasin) ou de la date de livraison (en cas d'achat en ligne), sans coût supplémentaire, dans le cadre d'un usage domestique normal (non professionnel et non commercial).
Pour déposer une réclamation au titre de cette garantie, vous devez présenter votre preuve d'achat (ticket de caisse, facture d'achat ou toute autre preuve recevable en vertu de la loi en vigueur). Conservez votre preuve d'achat dans un endroit sûr. Pour que cette garantie soit applicable, le produit que vous avez acheté doit être neuf. La garantie ne s'applique pas aux produits d'occasion ou aux modèles d'exposition. Sauf indication contraire prévue par la loi en vigueur, tout produit de remplacement fourni au titre de la présente garantie ne sera garanti que jusqu'à expiration de la période de garantie initiale.
Cette garantie couvre les défaillances et dysfonctionnements du produit, sous réserve que le produit ait été utilisé conformément à l'usage pour lequel il a été conçu, qu'il ait été installé, nettoyé et entretenu conformément aux informations contenues dans les présentes conditions générales ainsi que dans le manuel d'utilisation, et conformément à la pratique, sous réserve que celles-ci n'aillent pas à l'encontre du manuel d'utilisation.
Cette garantie ne couvre pas les défauts et dommages causés par l'usure normale ni les dommages pouvant résulter d'une utilisation non conforme, d'une installation ou d'un assemblage défectueux, ou d'une négligence, d'un accident, d'une mauvaise utilisation ou d'une modification du produit. Sauf indication contraire prévue par la loi en vigueur, cette garantie ne couvre en aucun cas les coûts accessoires (expédition, transport, frais de désinstallation et réinstallation, main d'œuvre, etc.), ni les dommages directs et indirects.
Si le produit est défectueux, nous nous engageons, dans un délai raisonnable, à réparer.
Cette garantie est valable dans le pays où vous avez acheté ce produit. Toute demande au titre de la garantie doit être adressée au magasin où vous avez acheté ce produit.
Cette garantie s'ajoute à vos droits au titre de la loi, sans les affecter.
Si vous avez acheté ce produit en France, en plus de cette garantie commerciale, le vendeur reste tenu de respecter la garantie légale de conformité prévue par les articles L217-4 à L217-14 du Code de la consommation et aux articles qui concernent les vices cachés de la chose vendue dans les conditions prévues aux articles 1641 à 1648 et 2232 du Code civil. Le distributeur auprès duquel vous avez acheté ce produit répond de tout défaut de conformité ou vice caché du produit, conformément aux présentes dispositions.
En vertu de l'article L217-16 du Code de la consommation, lorsque l'acheteur demande au vendeur, pendant la durée de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui reste à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention. Garantie légale de conformité (extrait du Code de la consommation) : Article L217-4 du Code de la consommation - Le vendeur doit livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la livraison. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L217-5 du Code de la consommation - Le bien est conforme au contrat : 1. S'il est adapté à l'objectif généralement prévu pour des biens similaires et, le cas échéant : s'il correspond à la description donnée par le vendeur et possède les qualités présentées par le vendeur à l'acheteur sous forme d'échantillon ou de modèle ; s'il présente des qualités que l'acheteur peut légitimement attendre au regard des déclarations publiques faites par le vendeur, par le fabricant ou par son représentant, notamment dans la publicité ou l'étiquetage ; 2. Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation - Toute réclamation suite à un défaut de conformité est limitée à deux ans à compter de la livraison du bien. Garantie légale sur les vices cachés (extrait du Code de la consommation) : Article 1641 du Code civil - Le vendeur est tenu de la garantie en cas de défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. Article 1648 du Code civil (alinéa 1) - Toute réclamation résultant de vices cachés doit être faite par l'acheteur dans un délai de deux ans à compter de la découverte du vice.
IMPORTANT – A CONSERVER POUR DE FUTURS BESOINS DE REFERENCE : A LIRE SOIGNEUSEMENT.
- La plaque de cuisson ne doit pas être directement installée au-dessus d'un lave-vaisselle, réfrigérateur, congélateur, lave-linge ou sèche-linge, car l'humidité peut endommager les composants électriques de la plaque.
- Ne pas essayer de démonter l'appareil, il ne contient aucune pièce réparable.
- Lorsqu'il est arrivé en fin de vie, l'appareil ne doit pas être jeté avec les ordures ménagères ; contacter les autorités locales pour obtenir des conseils.
ATTENTION : CETTE PLAQUE DE CUISSON DOIT ÊTRE RACCORDÉE AU RÉSEAU ÉLECTRIQUE UNIQUEMENT PAR UNE PERSONNE DÛMENT QUALIFIÉE.
- Avant de brancher la plaque de cuisson à l'alimentation électrique, vérifier que :
- L'installation électrique de la maison est adaptée à la puissance de la plaque de cuisson.
- La tension correspond à la valeur indiquée sur la plaque signalétique.
- Les sections des câbles d'alimentation peuvent résister à la charge spécifiée sur la plaque signalétique.
- Aucun adaptateur, réducteur ou dispositif de branchement n'est installé pour brancher la plaque de cuisson à l'alimentation électrique, car ils peuvent entraîner une surchauffe et un incendie.
- Le câble d'alimentation ne doit pas toucher de pièces chaudes et doit être placé de manière à ce que sa température ne dépasse à aucun moment les 75 °C.
- Le plan de travail est carré et plat et aucun élément de structure ne vient gêner l'espace nécessaire.
- Le plan de travail est conçu à partir d'un matériau résistant à la chaleur.
- Si la plaque de cuisson est installée au-dessus d'un four, celui-ci doit être équipé d'un ventilateur.
- L'installation sera conforme à toutes les exigences en matière d'espace et aux normes et réglementations en vigueur. L'installation électrique permanente est conforme aux règles et aux réglementations locales.
- Le sectionneur doit être homologué et fournir un écartement de 3 mm entre les contacts de chaque pôle (ou de tous les conducteurs actifs [phases] si les réglementations locales en matière d'installations électriques permettent cette modification des exigences).
-
Le sectionneur sera facilement accessible par le client une fois la plaque de cuisson installée.
-
Consulter les autorités locales de construction et les réglementations en cas de doute au sujet de l'installation.
- Utiliser des finitions résistantes à la chaleur et faciles à nettoyer (telles que du carrelage en grès émaillé) pour le mur entourant la plaque de cuisson.
- Une fois la plaque de cuisson installée, s'assurer que : Le câble d'alimentation n'est pas accessible par les portes de placards ou les tiroirs.
- La circulation d'air frais entre l'extérieur des éléments de cuisine et la plaque de cuisson est suffisante.
- Si la plaque de cuisson est installée au-dessus d'un tiroir ou d'un placard, une protection thermique est installée sous la base de la plaque de cuisson.
• Le sectionneur est facilement accessible par le client. - La plaque de cuisson doit être fixée au plan de travail à l'aide des supports de fixation et des vis de montage fournies. Cette plaque de cuisson ne doit pas être scellée dans le plan de travail. Ainsi, le technicien n'aura pas à retirer l'appareil en cas de réparation.
PL
FR ATTENTION ! Avant de percer, il est extrêmement important de s'assurer qu'aucun tuyau ou câble électrique n'est dissimulé dans le mur. Utiliser pour cela un appareil de détection approprié. S'assurer que toutes les distances de sécurité par rapport aux matières inflammables sont respectées, comme indiqué ci-dessus.
AVERTISSEMENT : une bonne ventilation est nécessaire autour de l'appareil pour faciliter la répartition de la chaleur et bénéficier d'une faible consommation d'énergie. Un espace suffisant est nécessaire autour de l'appareil. La distance de sécurité pour une hotte en verre inclinée doit être d'au moins 550 mm entre la plaque chauffante et le point le plus bas où elle est montée sur le mur.
AVERTISSEMENT : suivre les instructions des sections relatives à la sécurité et à l'installation électrique au début de ce manuel avant de brancher cet appareil à l'alimentation secteur !
FR La plaque de cuisson vitrocéramique doit être bien ventilée ; l'entrée et la sortie d'air ne doivent pas être bloquées. S'assurer de choisir un plan de travail résistant à la chaleur pour l'installation de la plaque de cuisson vitrocéramique.
Des ouvertures pour la ventilation sont prévues tout autour de la plaque de cuisson. Il est IMPÉRATIF de s'assurer que ces ouvertures ne sont pas obstruées par le plan de travail une fois la plaque de cuisson installée.
FR Appliquer du mastic silicone ou de la colle PVA sur le bord découpé du plan de travail afin de l'étanchéifier.
IMPORTANT : s'assurer que l'un ou l'autre de ces produits est complètement sec en suivant les instructions du fabricant avant de commencer l'installation de la plaque de cuisson. Cette plaque de cuisson NE DOIT PAS être scellée dans le plan de travail.
Installation électrique
Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher le câble d'alimentation, s'assurer que la tension du secteur correspond à la tension indiquée sur la plaque signalétique.
Raccordement direct
L'appareil doit être raccordé directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.
L'installateur doit s'assurer que le raccordement électrique effectué est correct et qu'il respecte le schéma de câblage.
Le câble ne doit pas être plié ou comprimé.
Vérifier régulièrement que le cordon d'alimentation n'est pas endommagé. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son prestataire de service ou par une personne qualifiée afin d'éviter tout danger.

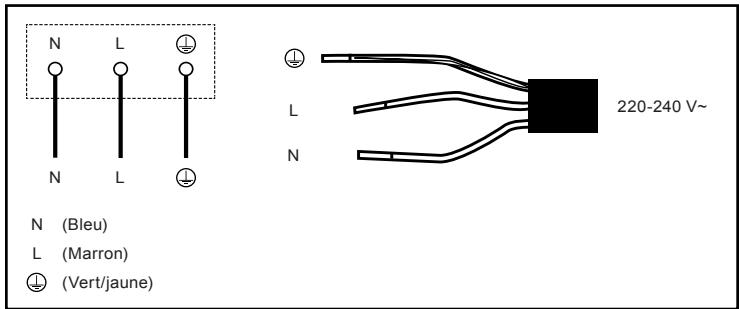

AVERTISSEMENT : IL S'AGIT D'UN APPAREIL DE CLASSE I. IL DOIT DONC ÊTRE RACCORDÉ À LA TERRE.
Cet appareil doit être raccordé directement au tableau électrique par l'intermédiaire d'un dispositif différentiel à courant résiduel (DDR) de 32 A protégeant son circuit.
Les fils du cordon d'alimentation secteur présentent le code couleur suivant :
Marron = L
Bleu = N
Jaune/vert = E ou terre ⏚
PL
- Lors de la mise sous tension au niveau du tableau électrique, le signal sonore retentit une fois. L'appareil est prêt à l'emploi.

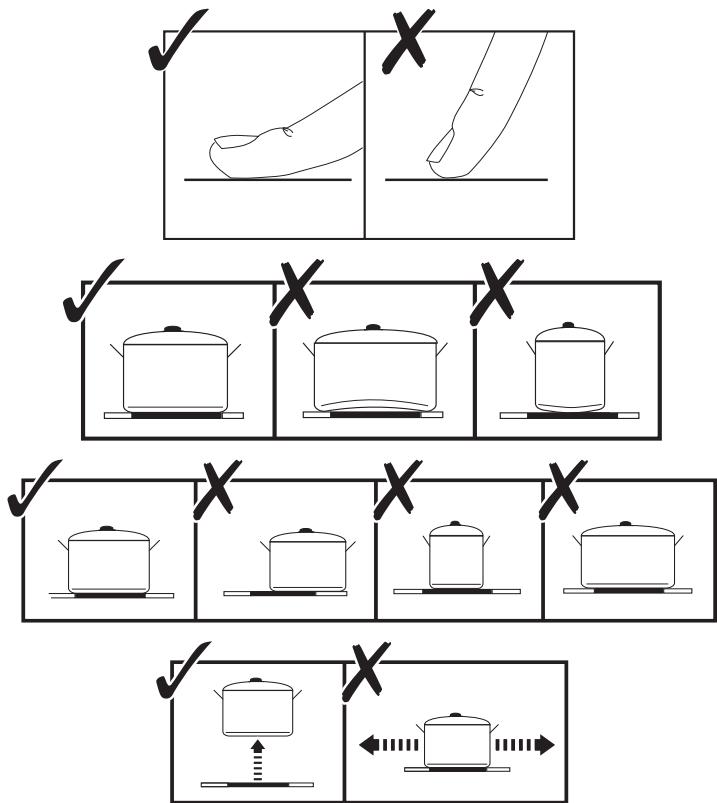

Batterie de cuisine
Ne pas utiliser de batterie de cuisine avec des bords irréguliers ou avec un fond déformé.
S'assurer que le fond du récipient est lisse, qu'il repose à plat contre le verre et qu'il est de même taille que la zone de cuisson. Utiliser des récipients dont le diamètre est de même taille que l'emplacement défini de la zone sélectionnée. L'efficacité sera la plus optimale en adaptant la taille du récipient à la zone de cuisson et en s'assurant qu'il est bien placé au centre.
Commandes tactiles
- Les commandes répondent au toucher, il est donc inutile d'exercer une pression.
• Utiliser le plat du doigt et non l'extrémité. - Un bip se fait entendre chaque fois qu'une action est enregistrée.
- S'assurer que les commandes sont toujours propres, sèches et non recouvertes par des objets (par exemple, un ustensile ou un chiffon). Même un film d'eau très fin peut rendre les commandes difficiles à activer.
Dimensions des récipients
La plaque de cuisson détecte automatiquement la taille des récipients et s'adapte en conséquence. Suivre les instructions ci-dessous et toujours placer le récipient au centre de la zone de cuisson.
| Zone de cuisson | Dimensions du fond du récipient | |
| Minimum (mm) | Maximum (mm) | |
| 1 | 100 | 225 |
| 2 | 100 | 150 |
| 3 | 100 | 185 |
Fonctions et réglages
06 Protection contre la surchauffe
- Lorsque le capteur intégré détecte une température excessive, la plaque de cuisson s'arrête automatiquement.
07 Témoin de chaleur résiduelle
ATTENTION : APRÈS UTILISATION, CHAQUE ZONE DE CUISSON AFFICHE LA LETTRE « H » POUR RAPPELER QUE LE VERRE EST TROP CHAUD POUR ÊTRE TOUCHÉ.
08 Arrêt automatique
- Si une zone de cuisson est laissée allumée par erreur, l'appareil s'arrête automatiquement après un certain temps.
Les temps d'arrêt par défaut sont indiqués dans le tableau ci-dessous :
| Niveau de puissance | Durée maximale |
| 1-2 | 6 heures |
| 3-4 | 5 heures |
| 5 | 4 heures |
| 6-9 | 90 minutes |
AVERTISSEMENT : LORSQUE LE RÉCIPIENT EST RETIRÉ D'UNE ZONE DE CUISSON, LA PLAQUE DE CUISSON NE S'ÉTEINT PAS AUTOMATIQUEMENT.
Fonctionnement
01 Démarrage de la cuisson
| Appuyer sur la touche principale de marche/arrêt « ➊ 〉jusqu'à ce que la plaque de cuisson émette un signal sonore.L'affichage s'allume et la plaque de cuisson est maintenant en veille. |  |
| Placer un récipient adapté sur la zone de cuisson souhaitée.S'assurer que le fond du récipient et la surface de la zone de cuisson sont propres et secs. |  |
| Appuyer sur la touche de la zone de cuisson souhaitée. |  |
| Sélectionner une puissance de chauffe en appuyant sur la commande « ➌ 〉 ou « ➁ 〉.Si un délai de vingt secondes s'écoule sans sélection d'une puissance de chauffe, la plaque de cuisson s'éteindra et il faudra la redémarrer.La puissance de chauffe peut être modifiée à tout moment au cours de la cuisson.En maintenant l'un de ces boutons enfoncé, la valeur augmente ou diminue. |  |
02 Pour terminer la cuisson
| Appuyer sur la touche de la zone de cuisson souhaitée. |  |
| Régler la zone de cuisson sur zéro à l'aide de la touche « ⊖ ». |  |
| Appuyer sur la touche principale de marche/arrêt « ➀ » pour éteindre la plaque de cuisson. |  |
| ATTENTION: après utilisation, chaque zone de cuisson affiche la lettre « H » pour rappeler que le verre est trop chaud pour être touché.La plaque de cuisson vitrocéramique génère une chaleur rayonnante ; les zones de cuisson s'allument en rouge et s'éteignent pendant l'utilisation. Ce phénomène est parfaitement normal - NE PAS TOUCHER LE VERRE ! |  |
03 Utilisation de la sécurité enfant
• Le panneau de commande peut être verrouillé pour éviter toute utilisation accidentelle ou involontaire.
- Lorsque la plaque est verrouillée, toutes les commandes sont désactivées, à l'exception de la touche principale de marche/arrêt « ① ».
| Pour verrouiller les commandes | |
| Appuyer simultanément sur les touches « ⊖ » et « □ » et les maintenir enfoncées pendant trois secondes. Les deux zones de cuisson de droite afficheront « Lo ». |  |
| Pour déverrouiller les commandes | |
| Appuyer simultanément sur les touches « ⊖ » et « □ », et les maintenir enfoncées pendant trois secondes. | |
04 Utilisation de la minuterie
La minuterie peut être utilisée pour éteindre la zone de cuisson à la fin d'une durée définie. La minuterie peut être réglée sur 99 minutes au maximum.
| Configuration pour une zone | |
| IMPORTANT: la minuterie ne peut être programmée que lorsque le niveau de puissance de la zone de cuisson choisie clignote. Appuyer sur la touche de sélection de la zone de cuisson à régler et définir le niveau de puissance. |  |
| Pendant que le niveau de puissance clignote, appuyer simultanément sur les touches « ⊕ » et « ⊖ » jusqu'à ce que les deux zones de cuisson de droite commencent à clignoter avec deux zéros. |
 |
| Pendant que le niveau de puissance clignote, régler le chiffre des unités de 0 à 99 à l'aide des touches « ⊕ » ou « ⊖ ». |
 |
| Pendant que le niveau de puissance clignote, régler le chiffre des dizaines de 0 à 99 à l'aide des touches « ⊕ » ou « ⊖ ». |
 |
| La durée programmée de 29 minutes dans cet exemple clignote brièvement avant que l'affichage ne revienne aux niveaux de puissance définis pour les deux zones de droite, si elles sont déjà actives.REMARQUE: un point rouge à côté du niveau de puissance d'une zone de cuisson indique qu'une minuterie est réglée ; appuyer sur la touche de la zone pour afficher le temps programmé restant. |  |
| Une fois la durée programmée écoulée, l'affichage indique « 0 », et la zone de cuisson s'éteint automatiquement. Un bip sonore retentit pendant trente secondes, sauf en cas de pression sur une touche pour l'annuler. |  |
IMPORTANT : LA MINUTERIE ÉTEINT UNIQUEMENT LA ZONE DE CUISSON PROGRAMMÉE ; TOUTES LES AUTRES ZONES ACTIVES NE SONT PAS MODIFIÉES.
05 Annulation de la minuterie
| Appuyer sur le sélecteur de la zone de cuisson souhaitée. |  |
| Pendant que le niveau de puissance clignote, appuyersimultanément sur les touches « ⊕ » et « ⊖ » jusqu'à ce queles deux zones de cuisson de droite commencent à clignoteravec le temps restant. |   |
| Pendant que le niveau de puissance clignote, régler le chiffredes minutes et le chiffre des dizaines sur zéro à l'aide de latouche « ⊖ » ; la minuterie est annulée. |   |
| Configuration pour plusieurs zones | |
| Suivre la procédure décrite ci-dessus pour chaque zone de cuisson. |  |
| Chaque zone programmée affichera un point rouge à côté de son niveau de puissance et chaque zone sera éteinte tour à tour à la fin de sa minuterie. |  |
Dépannage
| Problème | Cause possible | Solution |
| Impossible d'allumer la plaque de cuisson vitrocéramique. | Aucune alimentation. | S'assurer que la plaque de cuisson vitrocéramique est branchée sur l'alimentation et qu'elle est allumée.Vérifier qu'il n'y a pas de coupure de courant chez vous ou dans votre quartier. Si toutes les vérifications ont été effectuées et que le problème persiste, contacter le service client comme indiqué dans cette notice. |
| Les commandes tactiles ne répondent pas. | Les commandes sont verrouillées. | Déverrouiller les commandes.Consulter la section Sécurité enfant pour plus de détails. |
| Les commandes tactiles sont difficiles à utiliser. | Il y a peut-être un peu d'eau sur les commandes, ou vous utilisez le bout de votre doigt lorsque vous touchez les commandes. | S'assurer que la zone de commande tactile est sèche et utiliser votre doigt lorsque vous touchez les commandes. |
| Certains récipients font des bruits de crépitement ou de cliquetis. | Cela peut s'expliquer par le matériel de fabrication de votre batterie de cuisine (des couches de différents métaux qui réagissent différemment). | Ceci est normal pour les batteries de cuisine et cela ne traduit pas d'anomalie. |
La plaque de cuisson vitrocéramique ou une zone de cuisson s'est éteinte de manière inattendue, un signal sonore retentit et un code d'erreur s'affiche (généralement en alternance avec un ou deux chiffres sur l'écran d'affichage de la minuterie).Message d'erreur ER03 | Il y a un défaut technique.Une touche a été enfoncée pendant plus de dix secondes. | Noter les lettres et les chiffres du code d'erreur, couper l'alimentation de la plaque de cuisson vitrocéramique au niveau du tableau électrique et contacter le service client comme indiqué dans ce manuel.La réinitialisation est automatique lorsque la pression sur la touche cesse. |
Message d'erreur ER21 | La température à l'intérieur de l'appareil électroménager est trop élevée. | Arrêter la cuisson et laisser l'appareil électroménager refroidir. |
Message d'erreur E | Il y a un problème lié à un composant interne. | Contacter le service client comme indiqué dans cette notice. |
| Tout autre problème, comme l'impossibilité d'allumer la plaque de cuisson. | Vérifier la source d'alimentation au niveau du tableau électrique secteur. | Si le problème persiste, contacter le service client comme indiqué dans ce manuel. |
PL
Les câbles d'alimentation endommagés doivent être remplacés par une personne compétente ou un électricien qualifié.
Usage domestique uniquement.
Ne jamais placer un récipient vide sur la plaque de cuisson car le capteur de surchauffe pourrait éteindre l'appareil automatiquement.
Lorsqu'une zone de cuisson est allumée pendant longtemps, la surface reste chaude et la lettre « H » s'affiche à l'écran.
Si la surface de la plaque est fissurée, ne pas l'utiliser. Mettre l'appareil hors tension au niveau du tableau électrique et contacter le service client.
Ne pas placer de récipients dont le fond est endommagé ou rugueux, car ils pourraient endommager la surface du verre.
Éviter de placer des casseroles et des poêles sur la plaque de cuisson de manière brutale. La surface en vitrocéramique est solide, mais pas incassable.
Ne pas mettre de détergents ou de produits inflammables sous la plaque de cuisson.
• L'appareil doit être nettoyé après utilisation ; le laisser refroidir d'abord !
- La surface de la plaque de cuisson vitrocéramique doit être nettoyée comme suit :
| Type de saleté | Méthode de nettoyage | Produits de nettoyage |
| Calcaire | Verser du vinaigre blanc sur la surface, puis essuyer avec un chiffon doux. | Nettoyant spécial vitrocéramique |
| Taches de brûlé | Nettoyer avec un chiffon humide et sécher avec un chiffon doux. | Nettoyant spécial vitrocéramique |
| Taches légères | Nettoyer avec un chiffon humide et sécher avec un chiffon doux. | Éponge |
| Plastique fondu | Utiliser un racloir adapté à la vitrocéramique pour éliminer les résidus. | Nettoyant spécial vitrocéramique |
ATTENTION : ÉVITER DE FROTTER LA SURFACE AVEC DES PRODUITS ABRASIFS OU DE FAIRE GLISSER LES RÉCIPIENTS CAR, AVEC LE TEMPS, CELA POURRAIT EFFACER LES MARQUAGES SUR LA PLAQUE DE CUISSON VITROCÉRAMIQUE. NETTOYER RÉGULIÈREMENT LA PLAQUE DE CUISSON VITROCÉRAMIQUE AFIN DE PRÉVENIR L'ACCUMULATION DE RÉSIDUS ALIMENTAIRES.
Ne jamais utiliser :
• De liquide vaisselle pur.
• De détergent pour lave-vaisselle.
• De produits abrasifs.
- De nettoyants agressifs, p. ex. un aérosol pour four ou un produit détachant.
• D'éponges abrasives.
- De nettoyeurs haute pression ou de nettoyeurs vapeur.
PL
Informacje ogólne
OSTRZEŻENIE: NALEŻY ZAWSZE WYŁĄCZAĆ ZASILANIE ELEKTRYCZNE PRZED ROZPOCZĘCIEM PRAC KONSERWACYJNYCH. W PRZYPADKU WYSTĄPIENIA USTERKI NALEŻY SKONTAKTOWAĆ SIĘ Z DZIAŁEM OBSŁUGI KLIENTA.
Cet appareil se recycle
REPRISE À LA LIVRAISON
OU
À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÈTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr
Assistance téléphonique (sans frais) : 0805 114 951 france@kingfisherservice.com
Pour consulter les manuels d'instructions en ligne, rendez-vous sur le site www.kingfisher.com/products
PL www.castorama.pl
