AHB682IX - Hotte decorative AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	AIRLUX
Modèle	AHB682IX
Dimensions (environ)	60 cm (largeur) x 50 cm (profondeur) x 40-60 cm (hauteur ajustable)
Alimentation électrique	230 V ~ 50 Hz
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	29,6 kWh/an
Indice d'efficacité énergétique (EEI)	47,4
Efficacité dynamique des fluides (FDE)	31,6 (classe A)
Débit d'air maximal	606 m³/h
Débit d'air en fonctionnement normal (vitesse max)	551 m³/h
Débit d'air en fonctionnement normal (vitesse min)	189 m³/h
Pression au meilleur rendement	323 Pa
Puissance absorbée au meilleur rendement	81,8 W
Bruit à vitesse maximale	62 dB(A)
Bruit à vitesse minimale	50 dB(A)
Éclairage	2 x 1,5 W LED (CC 12 V)
Efficacité lumineuse	36,6 lux/W (classe A)
Filtration des graisses	Filtre métallique lavable (classe C)
Filtre à charbon actif	Inclus, remplacement tous les 3-6 mois
Distance minimale au-dessus d'une cuisson gaz	65 cm
Distance minimale au-dessus d'une cuisson électrique	65 cm
Mode d'installation	Évacuation extérieure ou recyclage (avec filtre charbon)
Commandes	5 boutons : Marche/Arrêt, 3 vitesses (Bas, Moyen, Haut), Éclairage
Entretien	Nettoyage mensuel du filtre à graisse ; remplacement ampoule LED
Poids (estimé)	Environ 15 kg

FOIRE AUX QUESTIONS - AHB682IX AIRLUX

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisson au gaz, la distance minimale est de 65 cm. Pour une cuisson électrique, cette distance peut être inférieure, mais il est recommandé de respecter 65 cm également. Consultez la notice d'installation de votre table de cuisson.

Comment nettoyer le filtre à graisse ?

Le filtre métallique doit être nettoyé tous les mois pour éviter les risques d'incendie. Retirez-le en appuyant sur le verrou, lavez-le à l'eau savonneuse ou au lave-vaisselle, puis séchez-le avant de le remettre en place.

Comment remplacer l'ampoule LED ?

Débranchez d'abord la hotte. Retirez le filtre à graisse, puis appuyez sur les ressorts latéraux de l'ampoule pour la déloger. Débranchez le connecteur et remplacez par une ampoule identique : LED ronde 1,5 W - 12 V CC (réf. DSR-1.5/65-S-64).

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 3 à 6 mois selon l'utilisation de la hotte. Il capte les odeurs et ne se nettoie pas.

Comment installer la hotte en mode évacuation ?

Utilisez un conduit métallique (diamètre 120/150 mm) pour évacuer l'air vers l'extérieur. Respectez les distances minimales (65 cm au-dessus de la cuisson) et fixez la hotte solidement au mur à l'aide des supports fournis.

La hotte fonctionne-t-elle en mode recyclage ?

Oui, si l'installation en évacuation n'est pas possible, vous pouvez utiliser le filtre à charbon actif fourni. L'air est filtré puis renvoyé dans la cuisine. Attention, la puissance d'aspiration est réduite dans ce mode.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, l'ampoule LED peut être défectueuse (voir remplacement) ou le bouton Marche/Arrêt peut être endommagé. Contactez le service après-vente.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans le filtre à graisse. Cela augmente les risques d'incendie et endommage le moteur. Assurez-vous que le filtre est en place et propre.

Comment ajuster la vitesse du moteur ?

La hotte dispose de trois vitesses : appuyez sur les boutons Bas, Moyen ou Haut. Le voyant correspondant s'allume. Vous pouvez passer d'une vitesse à l'autre directement. Pour éteindre le moteur, appuyez à nouveau sur le même bouton ou sur Marche/Arrêt.

Quelle est la consommation électrique en veille ?

La consommation en mode veille n'est pas spécifiée, mais la consommation en mode arrêt est de 0,34 W. Il est recommandé d'éteindre complètement la hotte après usage pour économiser l'énergie.

MODE D'EMPLOI AHB682IX AIRLUX

Contenu

RECHERCHER DES INFORMATIONS 3 CONSIGNES DE SECURITE 4 INTRODUCTION 6 LISTEDESCOMPOSANTS 7 INSTALLATION 9 FONCTIONNEMENT 12 REEMPLACEMENT DU FILTRÉ À CHARBON 13 REEMPLACEMENT DE L'AMPOULE 14 ENTRETIEN 15 INFORMATIONS SUPPLEMENTaires 15 PROTECTION DE L'ENVIRONNEMENT 18

Consignes de sécurité

Lisez attentivement le présent guide avant de procéder à l'installation et à l'utilisation de ce produit, puis conservez-le pour des références ultérieures.

Pour obtenir des informations sur l'espace nécessaire à l'installation et au montage du dispositif, veuillez vous reporter à la section « INSTALLATION »

Pour des informations détaillées sur le remplacement des ampoules, veuillez vous reporter à la section « REMPLACEMENT DE L'AMPOULE »

Pour obtenir des informations détaillées sur les dimensions et la position des moyens de support et de fixation du dispositif dans cet espace, reportez-vous à la section « INSTALLATION »

Pour obtenir des informations détaillées sur les distances minimales à respecter entre les différentes parties du dispositif et la structure environnante, reportez-vous à la section « INSTALLATION »

Pour des informations détaillées sur les dimensions minimales des ouvertures de ventilation et leur disposition correcte, veuillez vous reporter à la section « INSTALLATION »

Assurez-vous de toujours couper le courant avant de procéder à tout entretien ou installation du dispositif, y compris pour le remplacement d'une ampoule.

La hotte de cuisine doit être installée dans le respect strict de toutes les consignes d'installation et toutes mesures s'y rapportant doivent être scrupuleusement observées.

L'entité du service d'installation doit être confiée à une personne compétente en la matière ou à un Electricien professionnel.

Veuillez vous débarrasser des matériaux d'emballage prudemment. Ils peuvent s'avérer dangereux pour les enfants. Veuillez vous assurer que les conduits ne présentent pas de coudes supérieurs à 90 degrès, car cela pourrait fortement entamer l'efficacité de la hotte de cuisine.

Cette hotte est destinée exclusivement à un usage domestique.

Ne pas mettre du feu à la nourriture sous la hotte.

Ne pas essayer d'utiliser la hotte de cuisine sans les filtres à graisse ou si les filtres sont trop

replis de graisse!

L'air ne doit pas être rejeté par le même conduit utilisé pour l'évacuation des fumées d'appareils de combustion de gaz ou d'autres combustibles.

Évitez de laisser les poêles à frire sans surveillance pendant l'utilisation, car les graisses ou les huiles surchauffées peuvent s'enflammer.

Ne laissez jamais de flammes sous la hotte de cuisine.

Si vous remarquez que la hotte présente un quelconque défaut, abstenez-vous de l'utiliser.

En cas d'endommagement du cordon d'alimentation, celui-ci doit être remplacé par le fabricant, son agent de service ou toute autre personne qualifiée afin d'éviter tout risque.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, de même que par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou encore manquant d'expérience et de connaissance dans son maniement, sous réserve que ces personnes soient assistées ou qu'elles aient reçu des instructions d'utilisation de l'appareil en toute sécurité et qu'elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Gardez un œil sur vos enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

Après l'installation, assurez-vous que la fiche est facilement accessible. Il existe une distance minimale que vous devez observer entre la surface d'appui des ustensiles de cuisine sur la table de cuisson et la partie inférieure de la hotte aspirante. (Si vous optez pour l'installation de la hotte de cuisine au-dessus d'un appareil à gaz, assurez-vous que la distance entre les deux appareils est d'au moins 65 cm. Si les instructions d'installation de la table de cuisson à gaz recommandent une distance plus grande, celle-ci doit être respectée.)

Veillez à ce qu'une bonne ventilation de la cuisine soit assurée lorsque la hotte et des appareils à gaz ou à autres combustibles sont utilisés simultanément.

Procédez sur une base régulière à l'entretien de votre appareil en utilisant la méthode recommandée dans le chapitre « ENTRETIEN ».

Il existe des risques d'incendie si l'entretien n'est pas effectué selon les instructions.

La réglementation en matière d'évacuation d'air doit être respectée.

Nettoyez le filtre à graisse tous les mois pour éviter les incendies.

Le filtre à charbon capte les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

AVERTISSEMENT : Il se peut que des parties accessibles de cet appareil deviennent chaudes en cas d'utilisation avec des appareils de cuisson.

Pour optimiser l'évacuation de l'air, utilisez un conduit droit ou présentant le moins de coudes possible. Nombre de techniciens recommandés pour l'installation : 2 à 3 Utilisez des prises murales et des vis appropriées sur le mur où la hotte doit être installée. Faites appel à un installateur ou à un technicien qualifié et demandez-lui de choisir les chevilles et les vis appropriées. Dans des conditions froides, il est recommandé d'installer un clapet anti-retour supplémentaire pour minimiser le retour d'air froid, ainsi qu'une barrière thermique non métallique pour limiter le transfert de chaleur par conduction vers l'extérieur. La soupape doit être installée sur le côté de la barrière thermique où l'air est froid.

La barrière thermique doit également être installée le plus près possible des entrées de conduits chauds du bâtiment.

POUR RÉDUIRE LES RISQUES D'INCENDIE, N'UTILISEZ QUE DES CONDUITS METALLIQUES.

Installez cette hotte en respectant toutes les exigences des instructions.

Pour réduire le risque d'incendie et expulser l'air en toute efficacité, assurez-vous que le conduit d'évacuation est orienté vers l'extérieur.

La bouche d'évacuation ne doit pas être ouverte sur un espace entre deux murs, plafonds, greniers, espaces réduits ou garages.

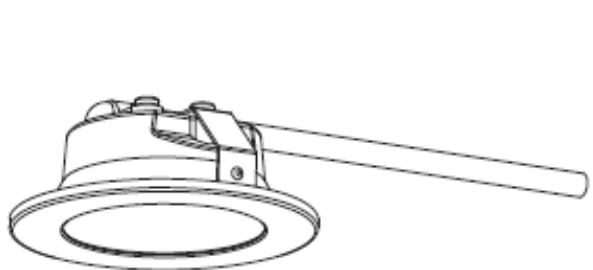

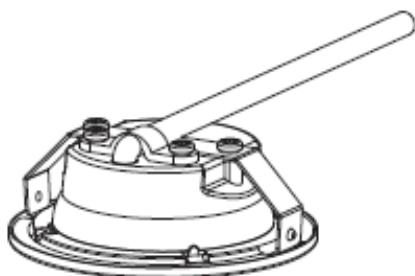

-Le code IT cos D pour cette lampe est DSR-1.5/65-S-64.

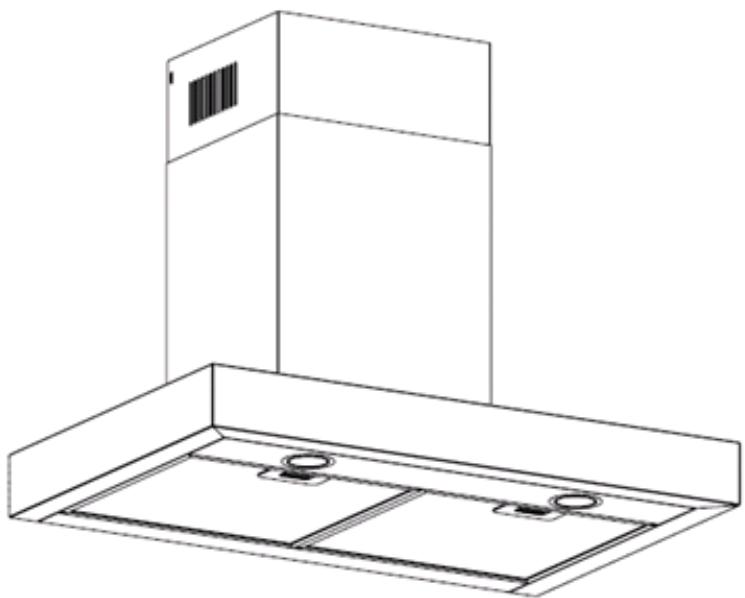

Présentation

Merci d'avoir fait l'achat de cette hotte aspirante. Le présent manuel d'utilisation est conçu pour fournir toutes les instructions nécessaires à l'installation, au fonctionnement et à l'entretien de cet appareil.

Pour garantir un fonctionnement optimal et sûr de l'appareil, veuillez lire attentivement ce manuel d'instructions avant de procéder à l'installation et à l'utilisation.

Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, il peut en résulter des risques électriques.

Pièces fournies

Description	Dessin	QTÉ (pc/ensb)
Hotte aspirante		1
Cheminée extérieure		1
Cheminée intérieure		1
Support de cheminée extérieure		1
Support de cheminée intérieure		1
Crocket		1
Prise murale		9
Vis (ST4 x 40 mm)		7
Vis (ST4 x 30mm)		2
Vis (ST4 x 8mm)		4
Clapet en V (150)		1 paire
Adaptateur		1
Filtre de charbon		2

Installation (ventilation à l'extérieur)

Si votre maison est équipée d'une prise de courant, vous pouvez raccorder votre hotte aspirante comme illustré sur l'image ci-dessous au moyen d'un conduit d'évacuation (emmail, aluminium, tuyau flexible ou matériel inflammable) d'un diamètre intérieur de 120/150 mm.

Avant de procéder à l'installation, veuillez mettre l'appareil hors service et le déconnecter de la prise de courant.

Méthode 1 (installation avec un crochet) :

1. La hotte doit être installée à une distance qui varie entre 65 et 75 cm au-dessus de la surface de cuisson pour un résultat optimal.

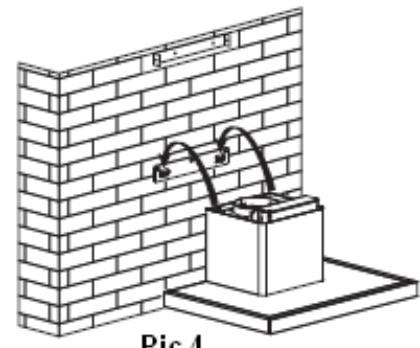

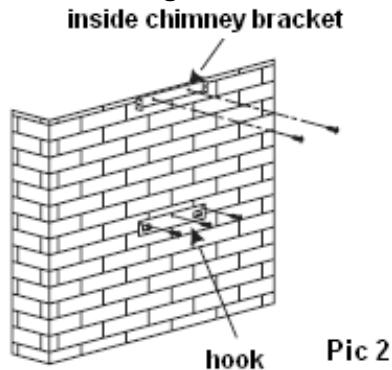

1. Une fois un emplacement identifié et une hauteur définie, installez le crochet et maintenez-le bien fixé. La position fixe du support de cheminée intérieur représente l'emplacement de la cheminée. Voir image 2

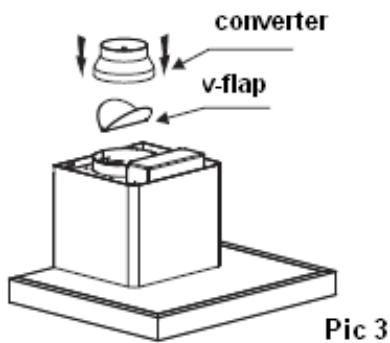

1. Installez le clapet en V et l'adaptateur sur le conduit de sortie. Installez la hotte aspirante sur le crochet. Voir images 3 et 4

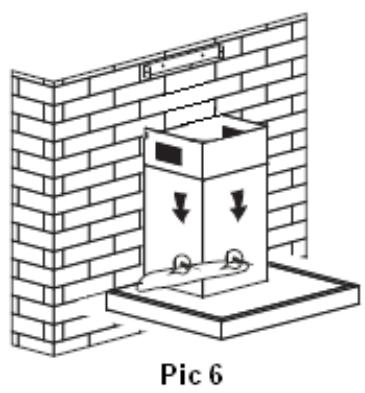

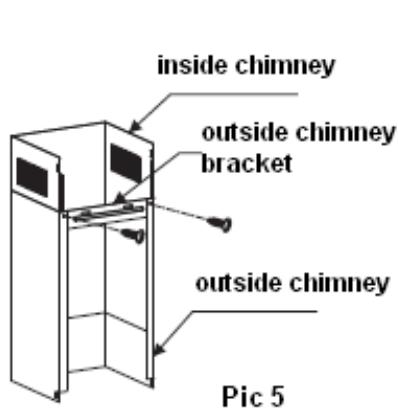

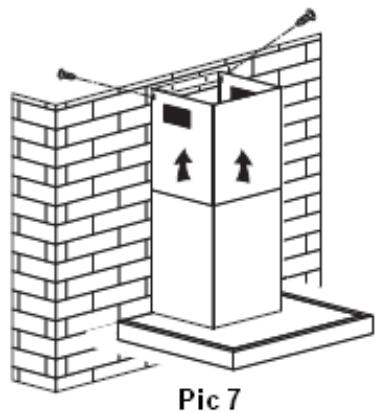

1. Ensemble, fixez le support de la cheminée extérieure sur la cheminée extérieure avec 2 vis ST4 x 8 mm, et assurez-vous que la hauteur de la cheminée intérieure peut être ajustée librement. Installez les cheminées sur la hotte aspirante. Après avoir ajusté la position, fixez le corps avec des vis de sécurité. Remarque : Les deux aérateurs de sécurité sont placés sur le boîtier arrêté, d'un diamètre de 6 mm. Voir images 5 et 6.
2. Ajustez la hauteur de la cheminée intérieure à la position du support de la cheminée intérieure et fixez-la avec des vis. Voir image 7.

Méthode 2 (installation sans crochet) :

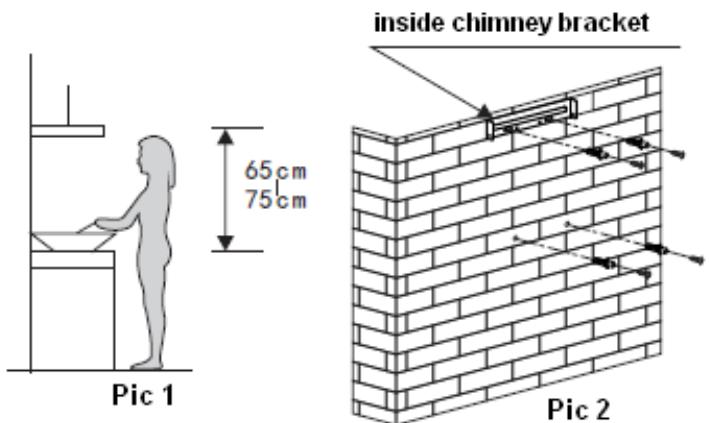

1. La hotte doit être installée à une distance qui varie entre 65 et 75 cm au-dessus de la surface de cuisson pour un résultat optimal.

1. Après avoir défini la hauteur à laquelle installer la hotte, mesurez la position des trous pour accrocher la hotte, ainsi que le support de cheminée intérieure. Percez 4 trous 8 pour fixer le support de cheminée intérieur et la hotte, ils servent également à maintenir la hotte

stable. La position fixe du support de cheminée extérieure correspond à l'endroit le plus élevé de la cheminée extérieure. Utilisez 2 vis ST4 × 40 mm pour fixer le support de cheminée intérieur et serrez 2 vis ST4 × 30 mm au mur avec des chevilles. Les vis (ST4 × 30 mm) installées doivent dépasser de 3 à 5 mm du mur de manière à pouvoir y accrocher la hotte. Voir image 2

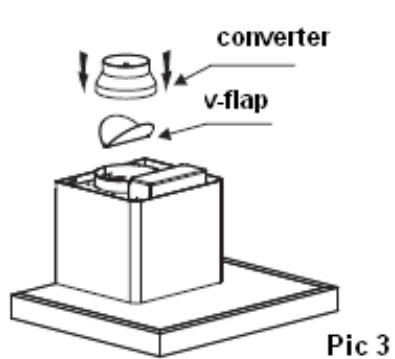

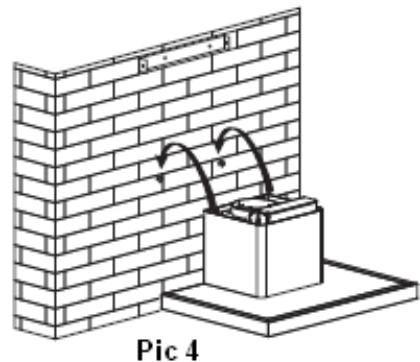

1. Installez le clapet en V et l'adaptateur sur le conduit de sortie. Accrochez la hotte aspirante sur les vis fixées sur le mur. Voir images 3 et 4

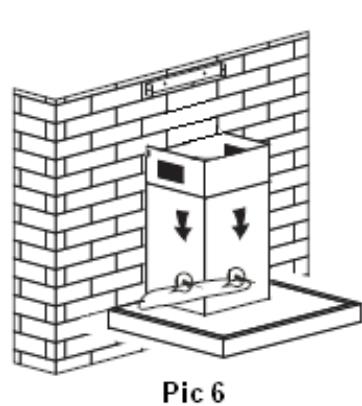

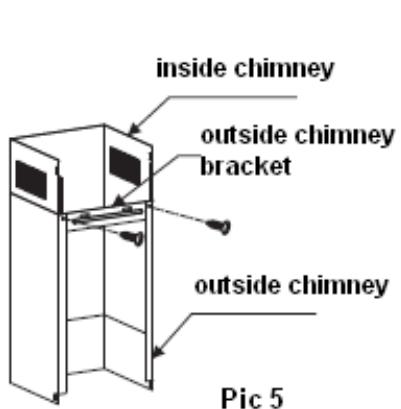

1. Ensuite, fixez le support de la cheminée extérieure sur la cheminée extérieure avec 2 vis ST4 x 8 mm, et assurez-vous que la hauteur de la cheminée intérieure peut être ajustée librement. Installez les cheminées sur la hotte aspirante. Après avoir ajusté la position, fixez le corps avec des vis de sécurité. Remarque : Les deux aérateurs de sécurité sont placés sur le boîtier arrêté, d'un diamètre de 6 mm. Voir images 5 et 6.
2. Ajustez la hauteur de la cheminée intérieure à la position du support de la cheminée intérieure et fixez-la avec des vis. Voir image 7.

Installation du filtre de charbon :

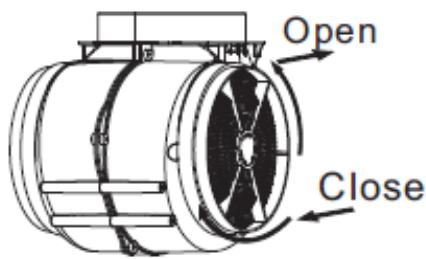

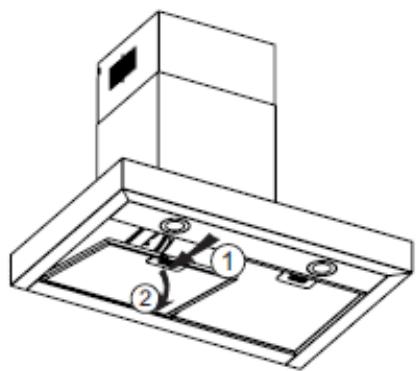

Le filtre en aluminium doit d'abord être démonté. Appuyez sur le verrou et tirez-le vers le bas. Installez le filtre à charbon en le faisant tourner dans le sens des aiguilles d'une montre.

Remarque :

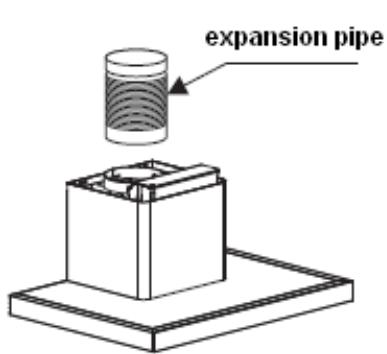

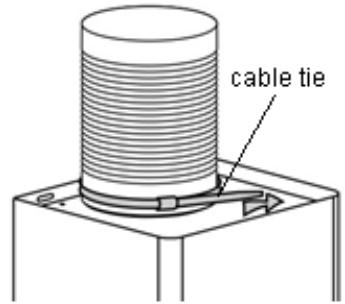

Installez le tuyau de détente sur la hotte de cuisine, au besoin. Fixez le tuyau de détente avec un collier de serrage pour câble (le tuyau de détente et le collier de serrage pour câble ne sont pas fournis avec le produit. Ils sont disponibles en pièces optionnelles).

Fonctionnement

L'appareil est équipé de cinq boutons: (Bas), (Moyen), (Haut), (Lampe), (Marche/Arrêt). Comme vous pouvez le voir sur l'image ci-dessus.

1. Après la mise sous tension, le voyant s'allume, toutes les sorties se ferment et la hotte passe en mode veille. Le voyant s'éteindra de façon automatique après un rappel si l'appareil n'est pas utilisé.
2. Mise en marche : Appuyez sur le bouton Marche/Arrêt une fois, son voyant s'allume, la hotte se met à fonctionner à basse vitesse. Le voyant de fonctionnement à basse vitesse s'allumera. Appuyez à nouveau sur le bouton Marche/Arrêt pour le mettre hors tension, cela entraînera donc l'extinction du voyant. Toutes les fonctions de la hotte seront éteintes, la hotte entrera en mode veille et fonctionnera en boucle.

Les boutons de vitesse et le bouton de la lampe peuvent être actionnés séparément et ne sont pas contrôlés par le bouton d'alimentation. Lorsque le bouton d'une quelconque fonction est appuyé, la hotte obéit à cette commande et fonctionne en conséquence. Si vous appuyez sur le bouton Marche/Arrêt, peu importe l'état de fonctionnement, la hotte

aspirante s'éteindra à cet état de fonction.

1. Appuyez une fois sur le bouton de la lampe pour allumer les lumières. Le voyant du bouton de la lam pe et le bouton d'alimentation s'allumeront. Appuyez une fois de plus sur le bouton de la lampe pour éteindre les lumières. Le voyant du bouton de la lampe et le bouton d'alimentation s'éteindront. Et vous pouvez tourner en boucle.
2. Appuyez une fois sur le bouton (Haut) le moteur tourne à grande vitesse, le voyant lumineux du bouton Haut Haut pour arrêter le moteur. Le voyant lumineux du bouton Haut et celui du bouton Marche/Arrêt s'éteignent et l'appareil tourne en boucle.
3. Appuyez une fois sur le bouton (Moyen) le moteur tourne à une vitesse moyenne, le voyant lumineux du bouton Moyen Moyen pour arrêter le moteur. Le voyant lumineux du bouton Moyen et du bouton Marche/Arrêt s'éteignent et l'appareil tourne en boucle.
4. Appuyez une fois sur le bouton (Bas) le moteur tourne à une vitesse basse, le voyant lumineux du bouton Bas Bas pour arrêter le moteur. Le voyant lumineux du bouton Bas et du bouton Marche/Arrêt s'éteignent et l'appareil tourne en boucle.
5. Les niveaux de vitesse Bas, Moyen et Haut ne peuvent pas fonctionner simultanément. Lorsque la hotte est en haute vitesse, appuyez sur la vitesse basse, elle passera immédiatement en basse vitesse ; lorsqu'elle est en basse vitesse, appuyez sur la vitesse moyenne, elle passera immédiatement en moyenne vitesse, et ainsi de suite.

Remplacement du filtre à charbon

Lorsque le filtré à charbon est actif, il peut être utilisé pour capter les odeurs. En principe, le filtré à charbon actif doit être remplacé tous les 3 à 6 mois en fonction de vos habitudes culinaires. La procédure d'installation du nouveau filtré à charbon actif est décrite ci-dessous :

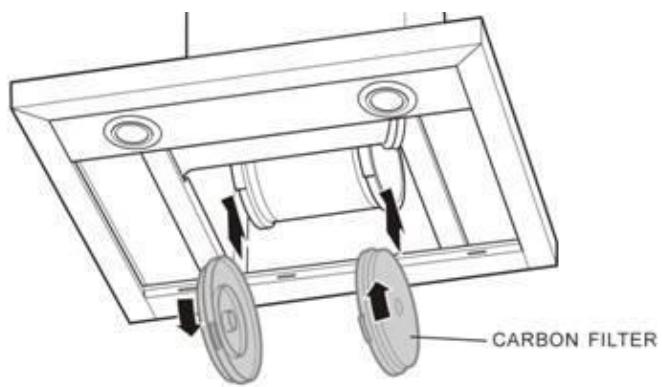

Le filtre en aluminium doit d'abord être démonté. Appuyez sur le verrou et tirez-le vers le bas. Retirez l'ancien filtre à charbon en le faisant tourner dans le sens contraire des aiguilles d'une montre. Remplacez le nouveau filtre à charbon.

• Procédez à l'inverse pour retirer le filtre à charbon

Remarque :

Assurez-vous que le filtre est bien verrouillé. Dans le cas contraire, il se desserrerait et désenterait un danger. Lorsque le filtre à charbon actif est fixé, la puissance d'aspiration est réduite.

Reemplacement de l'ampoule

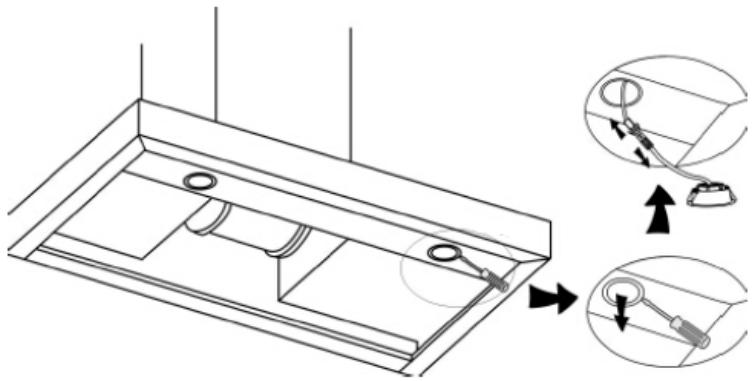

Retirez le filtre à graisse. À l'aide d'un outil ou de la main, appuyez sur l'éclat de ressort des deux côtés de l'ampoule LED vers l'intérieur, jusqu'à ce que l'ampoule soit expulsée (voir image 1), puis retirez délicatement le fil de connexion de l'ampoule et démontez la borne du fil de connexion de l'ampoule. Voir image 2 Procédez de la même manière, mais en commençant par la dernière étape, pour installer la nouvelle ampoule. - Le code ILCOS D de la lampe est : DSR-1.5/65-S-64 - Modules LED - lampe ronde - Puissance maximale : 2 x 1,5 W - Plage de tension : CC 12 V - Dimensions :

Pic 1

Pic 2

Entretien

Avant toute opération de nettoyage, éteignez l'appareil et débranchez-le.

I. nettoyage régulier

Servez-vous d’un chiffon humide humidifié à la main avec de l’eau légèrement savonneuse ou du détergent ménager. Il est fortement déconseillé d’utiliser des tampons métalliques, des produits chimiques, des matériaux abrasifs ou des brosses rigides pour nettoyer l’appareil.

II. nettoyage mensuel du filtre anti-graisse métallique

ESSENTIEL : Un nettoyage mensuel du filtre peut prévenir tout risque d'incendie.

Le filtre recueille la graisse, la fumée et la poussière......... de manière à ce qu'ils affectent directement l'efficacité de la hotte aspirante. S'ils ne sont pas nettoyés, les résidus de graisse (potentiellement inflammables) satureront le filtre. Le filtre doit être nettoyé à l'aide d'un détergent ménager.

INFORMATIONS RELATIVES À LA HOTTE ASPIRANTE

	Symbole	Valeur	Unité
Référence		AHB682IX
Nombre d'identification du modulo		SY-3503C1-E2-C89-L12-600
Consommation annuelle en énergie	AEChood	29,6	kWh/a
Facteur d'augmentation du	f	0,9
temps
Classe d'efficacité énergétique		Classe A
Indice d'efficacité énergétique	EEIhood	47,4
Efficacité de la dynamique des fluides	FDEhood	31,6
Mesure de la pression atmosphérique au meilleur point d'efficacité	PBEP	323	Pa
Mesure du début d'air au meilleur rendement	QBEP	287,9	m³/h
Mesure de la puissance électrique absorbée au meilleur point de rendement	WBEP	81,8	W
Classe de l'efficacité de la dynamique des fluides		Classe A
Puisance nominale du système d'éclairage	WL	3,8	W
Efficacité de la luzière	LEhood	36,6	Lux/W
Classe d'efficacité lumineuse		A
Éclairage moyen du système d'éclairage de la surface de cuisson	Emiddle	139	lux
Efficacité du filtrage des graisses	GFEhood	76
Classe d'efficacité de filtrage des graisses (GFE de la hotte)		Classe C
Débit d'air au point de travail		Réglage le plus élevé : 551Réglage le plus bas :189	m3/h
Débit d'air maximum	Qmax	606	m3/h
Débit d'air en mode intensif (« boost »)
Émissions sonores à vitesse maximale enutilisation normale	LWA	62	dB
Émissions sonores àvitesse minimale enutilisation normale	LWA	50	dB
Mesure de la consommation électrique en Mode arrêt	PO	0,34	W
Mesure de la consommation électrique en Mode veille	PS	-	W

La méthode de mesure et de calcul du tableau ci-dessus a été effectuée conformément aux règlements (UE) n° 65/2014 et 66/2014 de la Commission de l'Union Européenne.

Remarque:

Les informations fournies ci-dessous montrent comment réduire l'impact environnemental total (par exemple la consommation d'énergie) du processus de cuisson.

(1) Installez la hotte de cuisine dans un endroit approprié où la ventilation est efficace. (2) Nettoyez régulièrement la hotte aspirante pour ne pas obstruer les voies de ventilation. (3) N'oubliez pas d'éteindre la lumière de la hotte après la cuisson. (4) N'oubliez pas d'arrêter la hotte après la cuisson.

Informations relatives au démontage

Ne procédez pas au démontage de l'appareil d'une manière autre que celle décrite dans le manuel d'utilisation. L'appareil ne doit pas être démonté directement par l'utilisateur. En fin de vie, l'appareil ne doit pas être traité comme les déchets ménagers. Renseignez-vous auprès de votre autorité locale ou de votre prestataire de services pour obtenir des conseils sur le recyclage.

Protection de l'environnement :

Ce produit est marqué du symbole du tri sélectif des déchets d'équipements électroniques. Cela signifie que ce produit ne doit pas être éliminé avec les déchets ménagers mais doit être soumis à un système de collecte sélective conformément à la Directive 2012/19/CE.

Il sera par la suite recyclé ou désassemblé afin de minimiser les impacts sur l'environnement. Les produits électriques et électroniques sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances nocives.

Pour de plus amples informations, veuillez contacter vos autorités locales ou régionales.

Une élimination respectueuse de l'environnement! Vous pouvez contribuer à la protection de l'environnement!

Veuillez vous conformer à la réglementation locale : remettez les équipements électriques hors d'usage à un centre spécialisé dans l'élimination des déchets. Le matériel d'emballage est recyclable. Éliminez les emballages dans le respect de l'environnement et mettez-les à la disposition du service de collecte des matériaux recyclables.
