MODE D'EMPLOI BELAROC CONCORDE
RADIATEUR À INERTIE CÉRAMIQUE
FABRIQUÉ EN FRANCE
AVANT PROPOS :
- Vous venez d'acquérir ce Radiateur à inertie céramique Belaroc de Concorde et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.
Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.
Sécurité
ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une
Caution, hot surface
Attention surface
très chaude.
attention particulière en présence d'enfants et de personnes vulnérables.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que
ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utili-
sateur.
- Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.
- Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.
- Veillez à ne rien introduire dans l'appareil.
- Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée.
- Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié.
- L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.
L'appareil ne doit pas être installé sous une prise de courant.
- Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).
MISE EN GARDE : NE PAS COUVRIR.
- L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
- Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
- Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

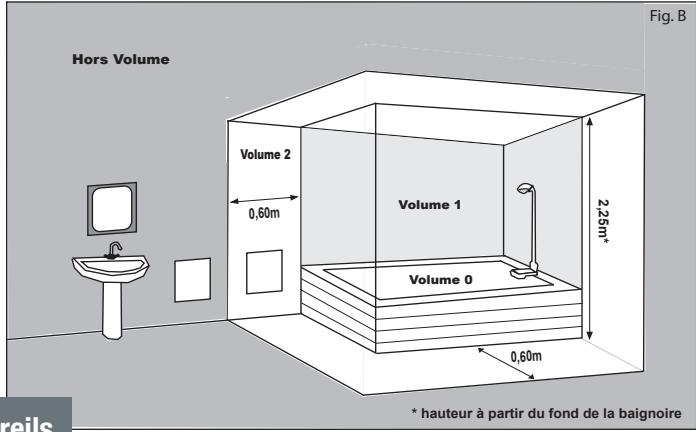

- L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).
Volume 2
0,60m
Volume 1
2,25m*
Volume 0
0,60m
* hauteur à partir du fond de la baignoire
Fig. B
reils
Installation des appareils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation ( NFC 15-100 pour la France).
(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.
Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.
| Identification de l'appareil |
| Type d'appareil : | Appareil de chauffage électrique décentralisé à action directe à poste fixe |
|
| Caractéristiques | Unité |
| Puissance thermique | 1000W | 1500W | 2000W | |
| Puissance thermique nominale | Pnom | 1,00 | 1,50 | 2,00 | kW |
| Puissance thermique minimale (indicative) | Pmin | N.A. | N.A. | N.A. | kW |
| Puissance thermique maximale continue | Pmax,c | 1,00 | 1,50 | 2,00 | kW |
| Consommation d'électricité auxiliaire | | | | |
| À la puissance thermique nominale | elmax | 0,00 | 0,00 | 0,00 | kW |
| À la puissance thermique minimale | elmin | 0,00 | 0,00 | 0,00 | kW |
| En mode veille | elSB | 0,001 | 0,001 | 0,001 | kW |
| | | | | |
| Caractéristiques | Unité |
| contrôle électronique de la température de la pièce et programmateur hebdomadaire | Oui |
| contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | Oui |
| contrôle adaptatif de l'activation | Oui |

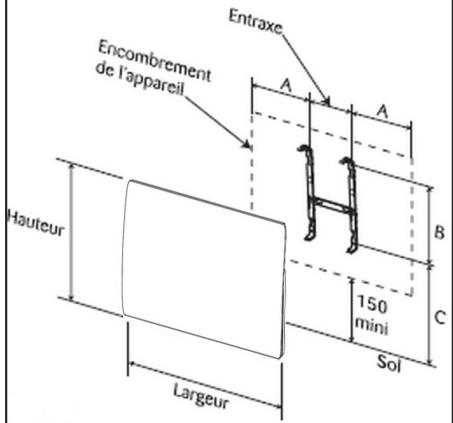

INSTALLATION ET FIXATION
Pour effectuer cette opération, ôter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les deux pattes de fixation. Fixer le dosseret à l'aide de 4 vis (∅ 5,5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur.
Positionner le bas de l'appareil sur les pattes inférieures du dosseret et relever le haut de l'appareil vers les pattes supérieures du dosseret, jusqu'à fixation complète de l'appareil.
| Puissance | 1000W | 1500W | 2000W |
| Entraxe | 178 | 320 | 405 |
| A | 226 | 235 | 272,5 |
| B | 258 | 258 | 258 |
| C | 202 | 202 | 202 |
2
104
Entraxe
28
MODELE HORIZONTAL Fig. C
Encombrement
de l'appareil
Hauteur
Largeur
150
mini
Sol
B
C
A
A
A
1 RACCORDEMENT ELECTRIQUE
Veuillez lire attentivement les règles de sécurité avant le raccordement de l'appareil.
- L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
- L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intermédiaire
d'une boîte de raccordement.
Respecter le sens de branchement :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | | 0 Volt |
| Eco | | 230 Volts |
| Hors-gel | | 115 Volts négatif |
| Arrêt Chauffage | | 115 Volts positif |
| Conf. -1°C | ^3s M 297s | 230 Volts/3s |
| Conf. -2°C | ^7s M 293s | 230 Volts/7s |
- Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.
Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.
- Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.
NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.
DEMARRAGE RAPIDE
- Mise en marche / Arrêt chauffage de l'appareil
Appuyer sur ⏻ pour mettre l'appareil en marche ou pour l'arrêt chauffage de votre appareil.
- Réglage de la température souhaitée
Pour ajuster la température souhaitée, appuyer sur ⊕ ou ⊖.
- Sélection du mode de fonctionnement
Mode
Appuyer sur Mode pour choisir le mode de fonctionnement
| VOUSSOUHAITEZ | APPUYERSUR | UTILISER LAFONCTION | L'ECRANAFFICHE |
| Maintenir la températureConfort. | Mode | CONFORT |  |
| Maintenir la pièce à latempératureEconomique. | Mode | ÉCONOMIQUE |  |
| Maintenir la pièce à unetempérature Hors Gel. | Mode | HORS-GEL |  |
| Avant de pouvoir activer tout mode de programmation,vous reporter au paragraphe (Réglage de l'horloge et du jour). |
| Appliquer l'ordre envoyépar votre centrale deprogrammation ou votregestionnaire d'énergie. | Mode3s* | PROGRAMMATION« AUTO » |  |
| Appliquer unprogramme prédéfini oupersonnalisé | PROGRAMMATION« PREDEFINIE » |  |
* L'appui 3s sur la touche Mode permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»
- La fonction «Fenêtre Ouverte»
Appuyer sur 📄 pour activer ou désactiver la fonction «Fenêtre Ouverte».
- La fonction «°C idéal»
Appuyer brièvement sur E_syst. pour réinitialiser le mode de fonctionnement standard (Usine).

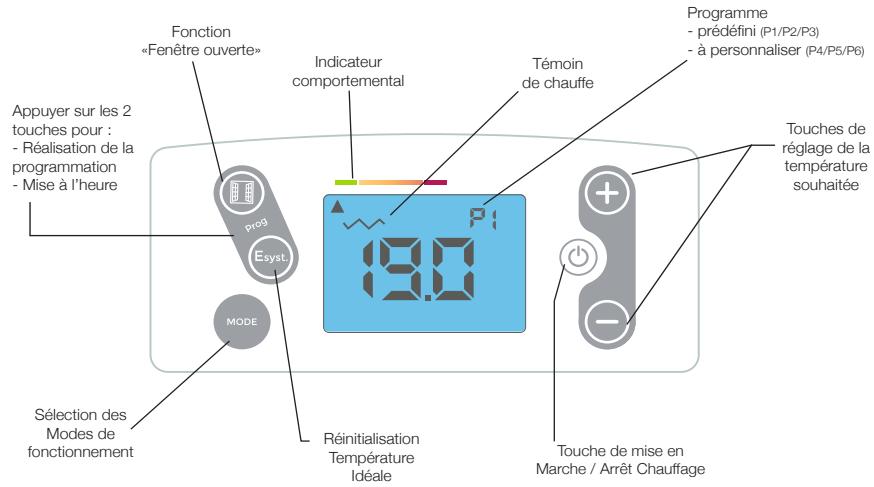

«Fenêtre ouverte»
Indicateur
comportemental
Témoin
de chauffe
Appuyer sur les 2
touches pour :
- Réalisation de la
programmation
- Mise à l'heure
Prog
Esyst
MODE
Réinitialisation
Température
Idéale
Sélection des
Modes de
fonctionnement
Programme
- prédéfini (P1/P2/P3)
- à personnaliser (P4/P5/P6)
Touches de
réglage de la
température
souhaitée
Touche de mise en
Marche / Arrêt Chauffage
Veillez à enlever la pellicule de protection du boîtier de commande.
2.1 - Mise en marche / Arrêt chauffage de l'appareil :
Pour la mise en marche, appuyer sur ⏻, l'écran affiche la température de Confort : 19.0°C.
Pour l'arrêt chauffage, appuyer sur ⏻, l'écran affiche ----.
- L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.
*
2.2 - Mode Confort / Réglage de la température de consigne :
Appuyer sur + ou - pour augmenter ou diminuer la température de consigne souhaitée.
Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la pièce.
*
18.5
*
2.3 - Le sélecteur de MODE :
Effectuer des appuis successifs sur Mode
Le sélecteur de mode vous permet de sélectionner 5 fonctions.
| VOUSSOUHAITEZ | APPUYERSUR | UTILISERLA FONCTION | L'ECRANAFFICHE |
| Maintenir la pièceà la température Confort. | Mode | CONFORT |  |
| Maintenir la pièceà la températureEconomique. | Mode | ÉCONOMIQUE |  ____ |
| Maintenir la pièce à unetempérature Hors Gel. | Mode | HORS-GEL |  |
| Avant de pouvoir activer tout mode de programmation,vous reporter au paragraphe 2.6 (Réglage de l'horloge et du jour). |
| Appliquer l'ordre envoyépar votre centrale deprogrammation ou votregestionnaire d'énergie. | Mode3s* | PROGRAMMATION« AUTO » |  ____ |
| Appliquer un programmeprédéfini ou personnalisé | PROGRAMMATION« PREDEFINIE » |  |
* L'appui 3 secondes sur la touche Mode permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»
2.4 - Mode Programmation : « AUTO »
Ce mode permet le fonctionnement automatique (par fil pilote ou cassette) de votre appareil de chauffage par l'intermédiaire d'une centrale de programmation, d'un gestionnaire d'énergie ou d'une cassette.
AUTO
Mode
Appuyer successivement sur Mode jusqu'à ce que le symbole «AUTO» s'affiche.
Nota : L'appui 3 secondes sur la touche Mode permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»
| ORDRES ENVOYES PAR LE FIL PILOTE | L'ECRAN AFFICHE | RESULTAT OBTENU |
| Arrêt chauffage |  | Arrêt instantané du chauffage |
| ECO |  | Abaissement de la tempéra-ture de 3,5°C par rapport à la position Confort ou selon votre choix. |
| Conf-1 |  | Abaissement de la température de 1°C par rapport à la position Confort. |
| Conf-2 |  | Abaissement de la température de 2°C par rapport à la position Confort. |
| Hors Gel |  | Maintient la température de la pièce à environ 7°C. |
Particularités
Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.
| Fonctions choisies | Centrale de programmation ou gestionnaire d'énergie |
| Ordre envoyé par fil pilote : HG | Ordre envoyé par fil pilote : Arrêt chauffage |
| 19,0°C |  |  |
| ECO |
| HG |
2.5 - Affichage de l'heure :
Appuyer brièvement sur les touches afficher l'heure en cours.
pour
2.6 - Autres paramétrages :
2.6.1 - Réglage de l'horloge et du jour :
- Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00).
- En cas de coupure de courant supérieure à 30 minutes, vous devez aussi remettre à l'heure votre appareil.
小

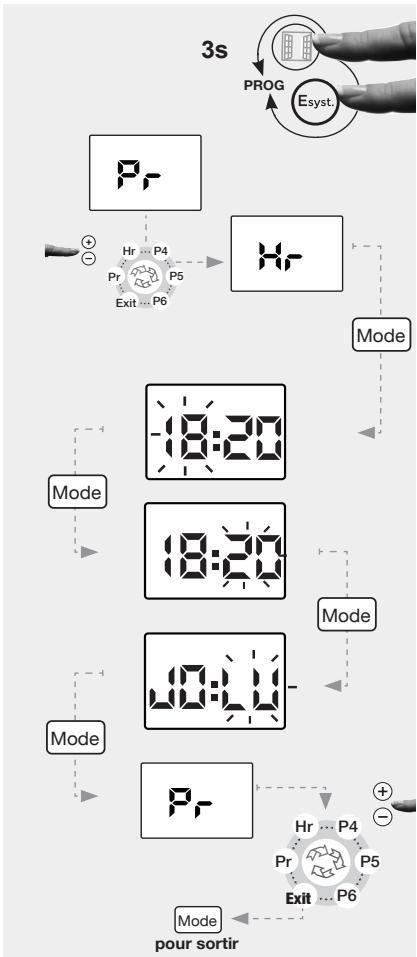

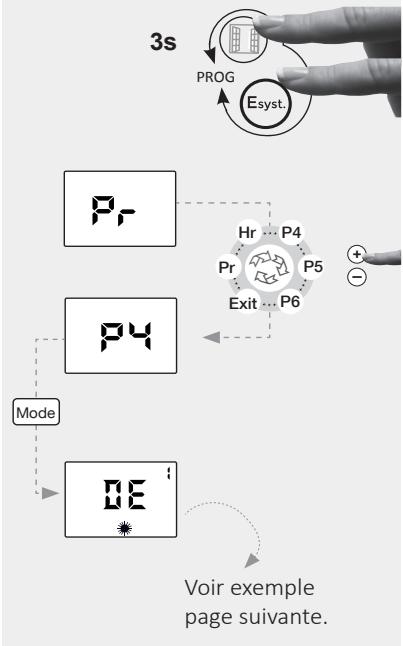

A- Réglage de l'heure :
Appuyer pendant 3s sur les touches et E _syst. pour entrer dans le menu de programmation.
«Pr» s'affiche à l'écran,
Appuyer avec les touches + ou - pour choisir la fonction mise à l'heure : «Hr» dans le menu déroulant et valider avec les touche Mode.
Modifier l'heure avec les touches + et – et valider avec la touche Mode.
Modifier les minutes avec les touches + et - et valider avec la touche Mode.
B - Réglage du jour :
Modifier le jour de la semaine (JO : LU = lundi, JO : MA = mardi, JO : ME = mercredi, etc...) avec les touches + et -.
Valider par la touche Mode.
Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
Valider par Mode pour sortir.
2.6.2 - Verrouillage parental simple :
Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller ou déverrouiller le clavier.
*
Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche / Arrêt chauffage demeure active, même quand le verrouillage parental est activé.

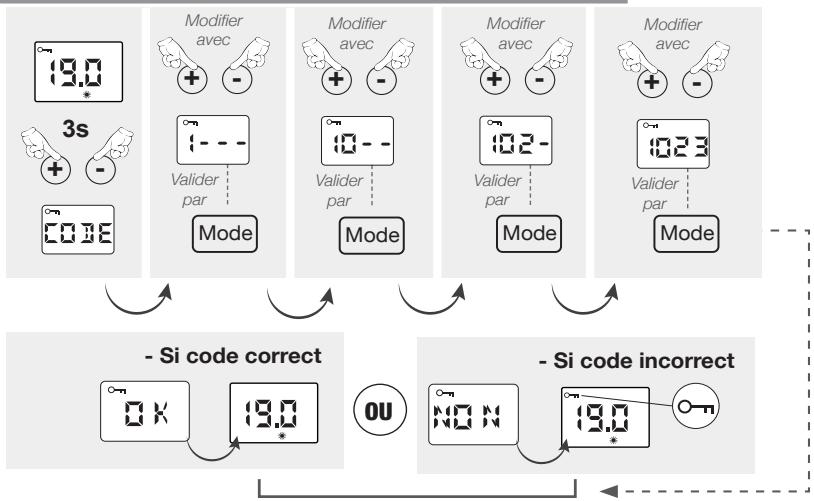

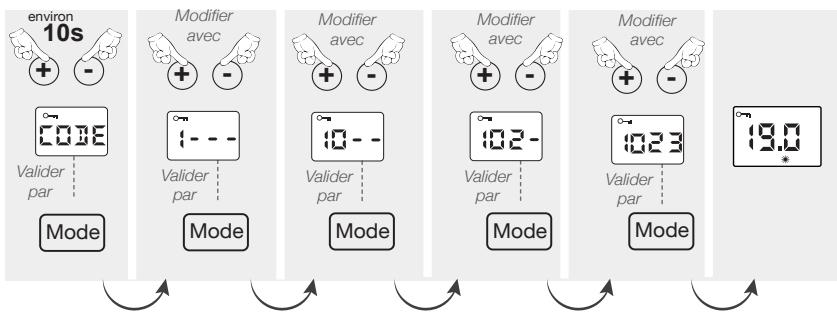

2.6.3 - Verrouillage parental avec code :
Vous avez la possibilité de verrouiller le clavier par un code personnel à 4 chiffres
- Pour verrouiller
10s
+
-
Valider
par
Mode
Code
Modifier
avec
+
-
Valider
par
Mode
10--
Valider
par
Mode
Modifier
avec
+
-
Valider
par
Mode
102--
Valider
par
Mode
Modifier
avec
+
-
Valider
par
Mode
1023
Valider
par
Mode
19.0*
Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier
- Pour déverrouiller
2.7 - Les fonctions économiques :
2.7.1- Mode Economique « ECO » :
Appuyer successivement sur Mode jusqu'à ce que le mode Economique «ECO» s'affiche.
Mode
Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.
Pour modifier la température de consigne ECO :
Appuyer sur Mode 3s jusqu'à ce que la température de consigne ECO clignote.
Appuyer sur + ou - pour modifier.
Pour valider, appuyez sur Mode.
En cas d'absence de courte durée (+ de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaissement de la température de la pièce de 3,5.°C environ par rapport à la température de consigne.
2.7.2- Dérogation en Mode Hors-Gel «HG» :
Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.
Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la température de la pièce à environ 7°C.
Mode
2.7.3 - Détecteur de fenêtre ouverte :
Pour activer la fonction, appuyer sur la touche 📄.
Le symbole 📁 apparaît à l'écran.
Le symbole 📄 clignote lorsque le chauffage s'est arrêté suite à une détection.
Un appui sur la touche 📄 remettra automatiquement le chauffage en fonctionnement.
*
Pour désactiver la fonction, appuyer sur la touche 📄. Le symbole 📄 disparaît de l'écran.
Cette fonction arrête automatiquement le chauffage en cas de détection d'une chute brutale de température dans la pièce (Ex : une fenêtre ou une porte ouverte).
2.7.4 - L'indicateur comportemental :
Cet indicateur permet d'optimiser le réglage de la température de confort. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économe ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19°C.
Le curseur apparait lors d'un changement de consigne
comportemental
Cet indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation
2.7.5 - Le témoin de chauffe :
Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.
2.7.6 - Température idéale :
Un appui sur la touche Esyst.
Les températures de confort et ECO reviennent aux températures préconisées de 19°C pour le Confort et 15,5°C pour l'ECO.
Un appui de 10s sur la touche (Esyst.)
L'appareil se positionne en mode auto, les fonctions à économie d'énergie sont activées et les températures de Confort et ECO reviennent aux températures préconisées de 19°C pour le confort et 15,5°C pour l'ECO.
19.0
*
Cette fonction règle automatiquement l'appareil pour garantir le confort avec un maximum d'économies.

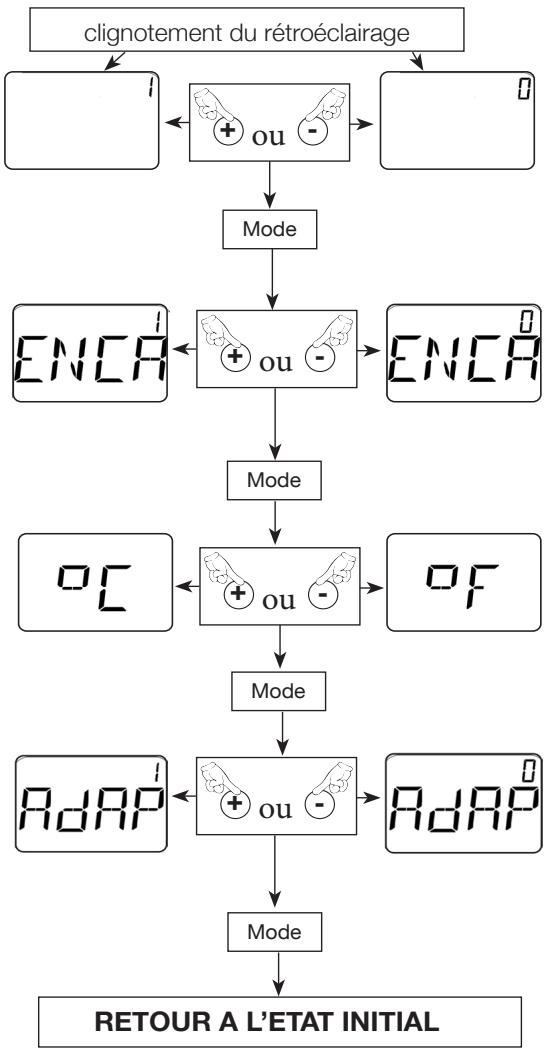

2.7.7 - Paramétrage des fonctions annexes :
Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.
Pour accéder au NIVI, appuyer sur ⏻, l'écran affiche ••••• .
Un appui de 3s sur ⏻ et sur Mode l'écran affiche NIVI. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).
Activation (1) ou désactivation (0) de la temporisation du rétroéclairage.
Activation (1) ou désactivation (0) de la fonction encadrement consigne. Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuer cette température de +/-2°C.
Activation (1) degré Celsius ou activation (0) degré Fahrenheit.
Activation (1) ou désactivation (0) de la fonction du contrôle adaptatif. Lorsque cette fonction est activée, les changements de consigne définis dans la programmation sont anticipés d'une durée adaptée au comportement thermique de votre pièce. Ceci permet à l'appareil d'atteindre la température désirée au moment défini dans la programmation.


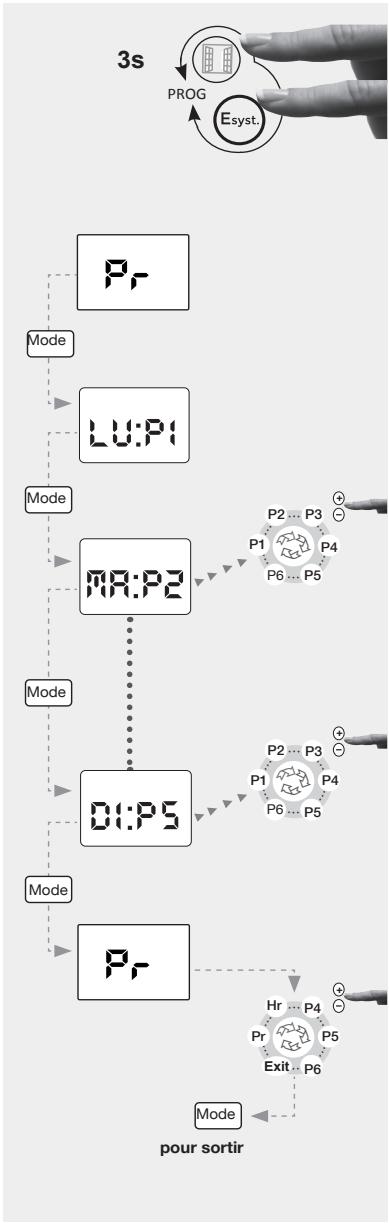

2.7.8 -Mode de Fonctionnement :
«La programmation prédéfinie P1/P2/P3 ou à personnaliser P4/P5/P6»
Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco.
Vous voulez affecter un programme à chaque jour de la semaine, pour cela :
- Appuyer simultanément pendant 3 secondes sur les touches Ⓗ et Ⓔsyst. .
- L'écran affiche «Pr», appuyer sur Mode
- Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches ⊕ et ⊖ du menu déroulant.
- Valider par la touche Mode, l'écran affiche «Pr».
- Pour sortir, appuyer sur ⊕ ou ⊖ jusqu'à l'affichage «Exit» du menu déroulant.
- Valider par Mode pour sortir.
SIGNIFICATION DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).
| Programme prédéfini | Choix | Signification |
 | P1 | Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h. |
 | P2 | Le programme P2 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h. |
 | P3 | Le programme P3 vous permet d'avoir la température de consigne Confort de 5h à 23h. |
| Programmes à personnaliser voir pages suivantes | P4 | Les programmes P4, P5, P6 vous permettent de personnaliser les plages horaires de la température de consigne Confort, suivant vos besoins. |
| P5 |
| P6 |
Si aucune action sur les touches ⊕ et ⊖ pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0°C.
MODE DE FONCTIONNEMENT « PROGRAMMATION A LA CARTE » P4/P5/P6 :
Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela :
Quelque soit le mode de fonctionnement en cours :
- Appuyer simultanément pendant 3 secondes sur les touches et Esyst.
«Pr» s'affiche à l'écran,
- Appuyer sur la touche ⊕ ou ⊖ pour choisir l'un des programmes «P4/P5/P6» dans le menu déroulant.
(Nous choisissons le programme P4, comme exemple).
- Valider par Mode.
Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).
Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.
Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

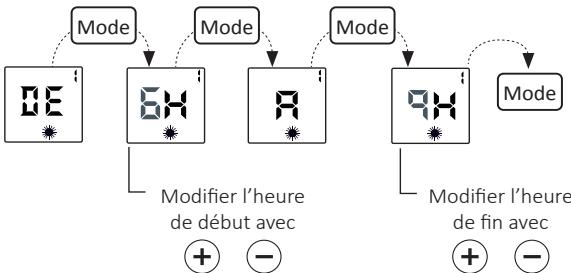

| Ex. de 6h à 9h | Choix : plage 1 | Résultat |
|  | La plage horaire n°1de 6h à 9h est validée,vous passezautomatiquement à laplage horaire n° 2 |

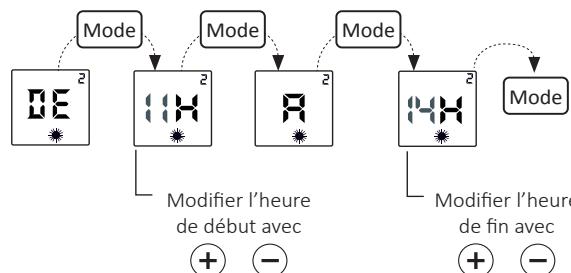

| Ex. de 11h à 14h | Choix : plage 2 | Résultat |
|  | La plage horaire n°2de 11h à 14h estvalidée, vous passezautomatiquement laplage horaire n°3 |

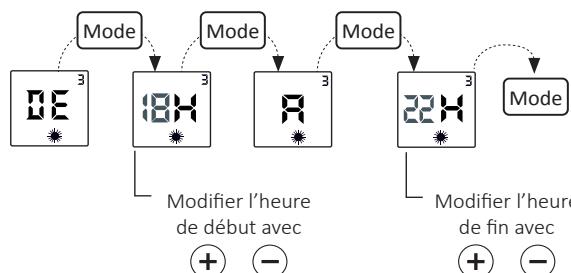

| Ex. de 18h à 22h | Choix : plage 3 | Résultat |
|  | La plage horaire n°3de 18h à 22hest validée,vous revenez à laposition initiale Pr.Programmer P5 ou P6ou choisir Exit poursortir.Valider par Mode. |
- Procédez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédemment, soit en le modifiant.
- Valider par Mode et choisir «Exit» pour sortir, puis valider par Mode.
2.8 - Mise en harmonie des affichages (Thermostat/Thermomètre) :
- Opération facultative -
Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à +/- 0,5°C, il est possible d'harmoniser les deux affichages.
Mode opératoire :
Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :
- s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
- fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes intérieures du local chauffé par le radiateur,
- placer votre thermomètre au centre de la pièce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
- mettre le radiateur en mode CONFORT manuel,
- vérifier que votre consigne est réglée entre 17 et 23°C,
- attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
- s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.
Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.
Le thermostat étant sur mode CONFORT, appuyer 3s sur Mode, deux cas peuvent se présenter :
- La température de consigne clignote, l'harmonisation est alors possible.
- Afficher la température indiquée par votre thermomètre avec les touches ④ et -
- Valider par la touche Mode
- L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).
Si vous n'exercez aucune action sur les touches (+) et (−) pendant 15 secondes, l'afficheur revient à sa position initiale.
Utilisation du mode 6 ordres par fil pilote.
Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - raccordement électrique).
- Votre appareil étant équipé d'un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
- Usage exceptionnel : Dérogation d'un appareil de sa programmation
Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez :
- Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence à 19.0. Pour cela, veuillez vous reporter au chapitre « Forçage en mode Confort », sous réserve des ordres prioritaires par délestage Hors-gel ou Arrêt chauffage.
- Si la pièce est inoccupée (chambre d'amis par exemple), maintenir la température à une valeur très basse en permanence (Fonction HGEL). Pour cela, veuillez vous reporter au chapitre « Dérogation en mode Hors gel », sous réserve de l'ordre prioritaire par délestage Arrêt chauffage.
- Dans les 2 cas ci - dessus, dès suppression de l'usage exceptionnel, replacer le mode de fonctions sur 19.0.
- NOTA : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur 19.0.
AUTO
Dès disparition du signal de délestage, l'appareil se remettra en chauffe.
| NATURE | VERIFICATION | ACTION |
| L'appareil ne chauffe pas | ■ S'assurer que l'écran digital est actif. | ■ Appuyer sur ⏻■ Appuyer successivement sur Modejusqu'à ce que la position Confort ❌s'affiche. |
| ■ Si l'écran digital n'est toujours pas allumé. | ■ S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ⏻. |
| ■ S'assurer d'être en mode confort | ■ Appuyer successivement sur Modejusqu'à ce que la position Confort ❌s'affiche. |
| ■ Vérifier si le symbole 📄 clignote. | ■ Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur 📄. |
| ■ L'écran digital est actif, le témoin de chauffe est éteint. | ■ Vérifier la valeur de la consigne.■ La température ambiante ne nécessite pas de chauffer.■ L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. |
| L'appareil chauffe tout le temps | ■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air. | ■ Régler de nouveau la température.■ Fermer la porte ou supprimer le courant d'air. |
| L'appareil ne suit pas les ordres de programmation | ■ Vérifier qu'il est en mode programmation■ Vérifier la programmation | ■ Mettre en mode programmation■ Réaliser la programmation |
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
■ Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
Recommendations et conseils
Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d'alimentation électrique 230V\~ 50Hz.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL.
CARACTERISTIQUES
| REFERENCES | PUISSANCE (W) | INTENSITE (A) | HAUT. (mm) | LARG. (mm) | EPAISS. Appareil (mm) | POIDS Appareil seul (kg) * |
| Horizontal | C193113 | 1000 | 4,3 | 440 | 630 | 110 | 5,5 |
| C193115 | 1500 | 6,5 | 440 | 790 | 110 | 7,5 |
| C193117 | 2000 | 8,7 | 440 | 950 | 110 | 9,2 |
* = (+/-10%)
IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI-QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.
| CE | L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d écoconception applicable aux produits liés à l ‘énergie (ERP). |
| classe II | Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). |
| IP.... | Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides |
FR
Cet appareil et ses accessoires se recyclent
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre appareil !

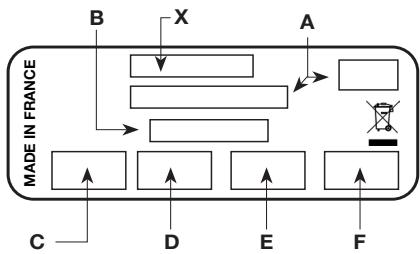

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.
Elle est composée de :
■ La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
■ Sa puissance en Watt (rep. B).
■ Les certificats de conformités (rep. C-D-E-F).
■ N° du constructeur (rep X).
CONCORDE
CONTACT SERVICE CLIENT :
service-client@noirot.fr
