Ceram - Radiateur à Inertie Réfractite CONCORDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur à Inertie Réfractite
Marque	CONCORDE
Modèle	Ceram
Puissance nominale	1000 / 1500 / 2000 W (selon version)
Alimentation électrique	230 V ~ 50 Hz, classe II (double isolation)
Dimensions (L x H x P)	L : 607 / 927 / 1167 mm, H : 580 mm, P : 120 mm (selon puissance)
Poids	13,9 / 19,9 / 27,8 kg (+/- 10%)
Distance minimale au sol	150 mm
Modes de fonctionnement	Confort, Economique (ECO), Hors-gel (HG), Programmation fil pilote (6 ordres)
Programmation	3 programmes prédéfinis (P1, P2, P3) et 3 personnalisables (P4, P5, P6)
Fonctions spéciales	Détection de fenêtre ouverte, indicateur de consommation, témoin de chauffe, température idéale
Verrouillage parental	Oui (touches + et - 3s)
Fonction dérogation	Possibilité de forçage Confort ou Hors-gel même en programmation
Installation	Fixation murale avec dosseret, raccordement électrique par boîte de dérivation
Entretien et nettoyage	Dépoussiérage à l'aspirateur, nettoyage avec chiffon microfibre et produit doux ; hors tension et appareil froid
Sécurité	Surface chaude (attention aux brûlures), ne pas couvrir, enfant de moins de 3 ans sous surveillance
Indice de protection	IP... (non spécifié, adapté pour volume 2 des salles d'eau)
Normes	Conforme NFC 15-100, directives européennes (DBT, CEM, ROHS, ERP)
Pièces détachées et réparabilité	Service client disponible via [e-mail] ; intervention par personnel qualifié

FOIRE AUX QUESTIONS - Ceram CONCORDE

Comment régler la température de confort ?

Appuyez sur les touches + ou - pour ajuster la température. La température conseillée est de 19°C pour un confort sans gaspillage.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'écran est allumé et que le mode Confort est sélectionné. Assurez-vous que le disjoncteur est enclenché et que la fonction fenêtre ouverte n'est pas activée. Si le témoin de chauffe est éteint, la température ambiante est peut-être déjà atteinte.

Comment activer le mode Economique (ECO) ?

Appuyez plusieurs fois sur la touche MODE jusqu'à afficher ECO. La température de consigne ECO est abaissée d'environ 3,5°C par rapport au Confort. Vous pouvez la modifier en appuyant 3s sur MODE puis en utilisant + ou -.

Comment verrouiller le clavier (verrouillage parental) ?

Appuyez simultanément sur les touches MODE et - pendant 3 secondes. Le symbôle de verrouillage apparaît. Pour déverrouiller, refaites la même manipulation. La touche marche/arrêt reste active.

Comment utiliser la programmation automatique ?

Réglez d'abord l'heure et le jour (appui 3s sur + et -). Ensuite, appuyez sur MODE pour choisir AUTO (fil pilote) ou PREDEFINI (P1/P2/P3). Les programmes P1 (matin et soir), P2 (matin, midi et soir) et P3 (continu) sont disponibles.

Que signifie le symbole de fenêtre ouverte ?

Le symbole [ ] indique que la fonction de détection de fenêtre ouverte est activée. En cas de chute brutale de température (porte ou fenêtre ouverte), le chauffage s'arrête automatiquement. L'icône clignote alors. Pour réactiver le chauffage, appuyez sur la touche [ ].

Comment nettoyer le radiateur ?

Dépoussiérez régulièrement les entrées et sorties d'air avec un aspirateur. Pour le nettoyage, utilisez un chiffon microfibre et un produit nettoyant doux (savon). Ne jamais utiliser de produits abrasifs ou à base d'acétone. Effectuez l'entretien hors tension et après refroidissement.

L'appareil émet une odeur lors de la première utilisation, est-ce normal ?

Oui, c'est normal. Cette odeur disparaît après quelques minutes de fonctionnement. Elle est due à la chauffe initiale des matériaux neufs.

Puis-je installer le radiateur dans une salle de bain ?

Oui, l'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau, conformément à la norme NFC 15-100. Respectez les distances minimales et une protection différentielle de 30 mA.

Comment réinitialiser les réglages d'usine ?

Appuyez sur la touche _yyst pendant 10 secondes. L'appareil revient en mode AUTO, les fonctions d'économie d'énergie sont activées et les températures Confort et ECO repassent à 19°C et 15,5°C.

MODE D'EMPLOI Ceram CONCORDE

Radiateur à Inertie Réfractite

NOTICE D'INSTALLATION ET D'UTILISATION

A LIRE ATTENTIVEMENT AVANT TOUTE OPÉRATION ET À CONSERVER

421AA5952 A00

AVANT PROPOS :

• Vous venez d'acquérir ce Radiateur Chaleur Douce Réfractite Ceram de Concorde et nous给您 remercions de ce besoin, témignant ainsi de votre confiance.
• Cet apparéil a été étudied, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une

Caution, hot surface Attention surface très chaude.

attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectués par des enfants sans surveillance.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que

ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'ordinateil en toute sécurité et en complrennet bien les dangers potentiels.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'util

sateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impératifement être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.

• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'appareil ne doit pas etre installe sous une prise de courant.

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
• Si le cable d'alimentation est endommagé, il doit être remplaça par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

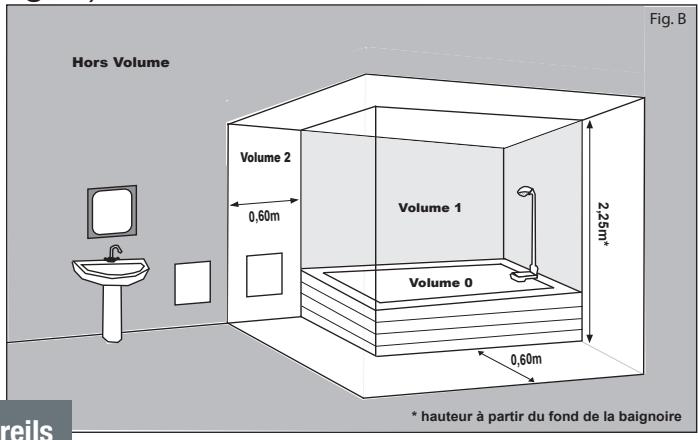

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.
Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

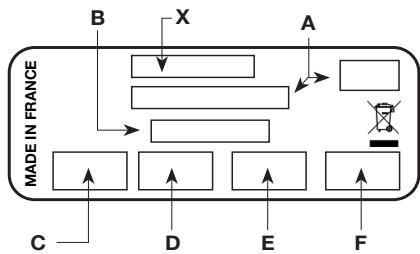

Identification de l'appareil
Type d'appareil:	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristicques					Unité
		1000W	1500W	2000W
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
Type de contrôle de la température de la pièce (sélectionner un seul type)
contrôle électronique de la température de la pièce					Oui
contrôle électronique de la température de la pièce etprogrammateur hebdomàtaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui

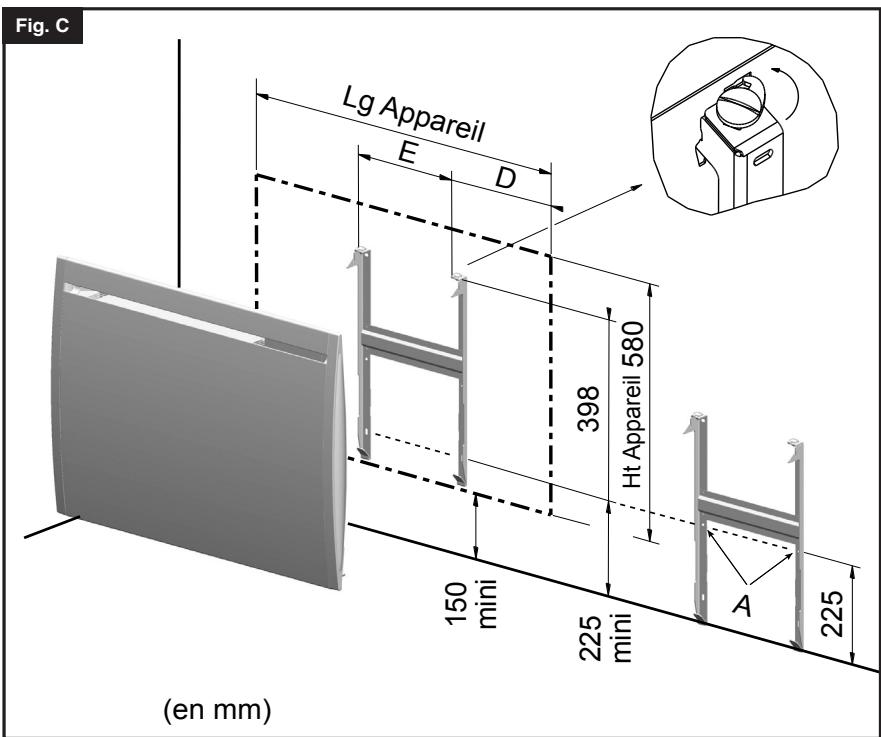

INSTALLATION ET FIXATION

1 - Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig. C).
2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm maxi.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur. (Fig. C).
3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser jusqu'à son emboitement dans le dosseret (Fig. C).
4 - Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. C).

Conseil: Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage (Rep. A Fig. C), les deux fixations inférieures du dosseret.

Puis.	1000W	1500W	2000W
Entraxe (E)	140mm	450mm	700mm
Lg Appareil	607mm	927mm	1167mm
Départ (D)	233.5mm	238.5mm	233,5mm
Ht Appareil	580mm	580mm	580mm
Poids* (kg)	13,9	19,9	27,8

*: +/-10%

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-283s	230 Volts/7s

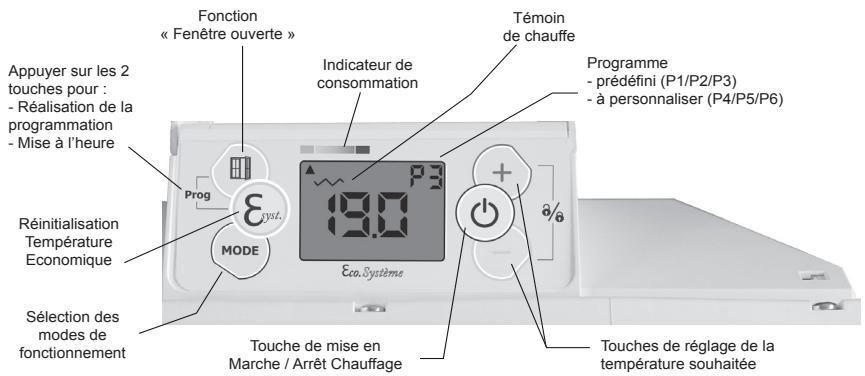

DEMARRAGE RAPIDE

Mise en marche / Arrêtchauffage de l'appareil

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

Réglage de la température souhaitée

Pour ajuster la températe souhaitée, appuyer sur (十) ou-

O

Sélection du mode de fonctionnement

Appuyer sur MODE pourCHOISIR LE MODE defonctionnement

VOUS SOUHAITEZ	APPUYER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la température Confort.	MODE	CONFORT	190
Maintenir la pièce à la température Economique.		ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.		HORS-GEL	HG
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2 - G (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	MODE 3S*	PROGRAMMATION « AUTO »	190 autres
Appliquer un programme prédéfini ou personnalisé		PROGRAMMATION « PREDEFINIE »	P2 190

• Lappui 3s sur la touche MODE permit d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE」

La fonction «Fenêtre Ouverte»

Appuyer sur [ ] pour activer ou désactiver la fonction « Fenêtre Ouverte ».

田

La fonction « Eco Système »

Appuyer brièvement sur _yss pour réinitialiser le mode de fonctionnement standard (Usine).

syut.

Veillez à enlever la pellicule de protection du boîtier de commande.

A - Mise en marche / Arrêtchauffage de l'appareil :

Appuyer sur , l'écran s'allume.

Pour l'arrêt chauffage, appuyer sur ©,l'écran affiche .

L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

B - Mode Confort / Réglage de la température de conform :

Appuyer sur ou - pour ajuster la température.

Pour un comport sans gaspillage, nous conseillons une température de 19^ lorsque le logement est occupé.

Le sélecteur de mode vous permet de Sélectionner 5 fonctions.

VOUS SOUHAITEZ	APPUYER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la pièce à la température Confort.	MODE	CONFORT	90*
Maintenir la pièce à la température Economique.	MODE	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	MODE	HORS-GEL	HG
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2 - G (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	MODE 3s*	PROGRAMMATION « AUTO »	90 AUTO *
Appliquer un programme prédéfini ou personnelisé		PROGRAMMATION « PREDEFINIE »	P2 exemple P2

• L'appui 3 secondes sur la touche MODE permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»

D - Mode Programmation : « AUTO »

Ce mode permet le fonctionnement automatique (par fil pilote) de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.

Appuyer successivement sur MODE jusqu'à ce que le symbole «AUTO» s'affiche.

Note: L'appui 3 secondes sur la touche MODE permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»

10.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAUFFAGE	AUTO	Arrêt instantané du chauffage
ECO	AUTO	Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votrechoix.
Conf-1	AUTO	Abaissement de la température de 1°C par rapport à la position Confort.
Conf-2	AUTO	Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel	AUTO	Maintient la température de la piece à environ 7°C.

Particularités

Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
19,0°C	HG AUTO	DEL AUTO
ECO
HG

E - Verrouillage parental :

Appuyer simultanément sur les touches ① et ⑦ pendant 3s pour verrouiller le clavier Pour supprimer le verrouillage, appuyez sur ① et ⑦ pendant 3s jusqu'à la disparition du symbole

Permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche de mise en Marche/Arrêt chauffage demeure active même quand le verrouillage parental est activé.

F - Affichage de l'heure :

Appuyer brièvement sur les touches et _yyst pour afficher l'heure en cours.

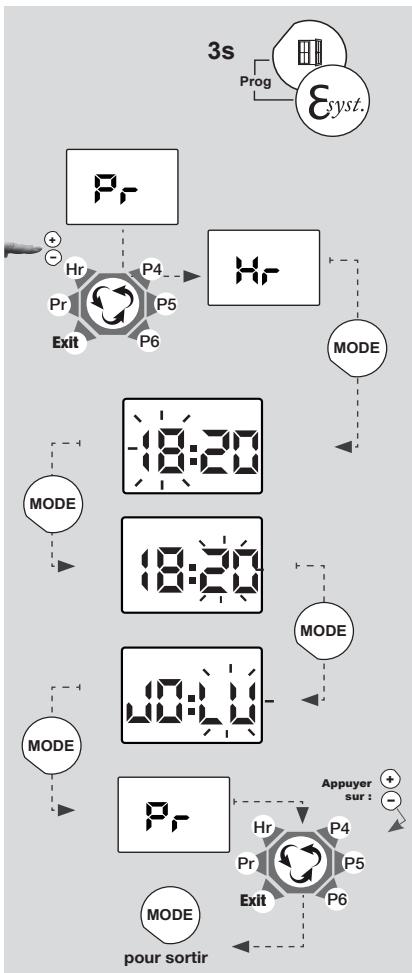

G - Réglage de l'horloge et du jour :

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous doivent aussi remettre à l'heure votre apparéil.

a- Reglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Pr s'affiche à l'écran,

Appuyer avec les touches ou - pour désir la fonction mise à l'heure : «Hr» dans le menu déroulant, puis valider avec la touche MODE.

Modifier l'heure avec les touches et puis valider avec la touche MODE.

Modifier les minutes avec les touches et puis valider avec la touche MODE.

b - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi, JO: MA= mardi, JO: ME= mercredi, etc...) avec les touches et .

Valider par la touche MODE.

Pour sorting, appuyer sur ou jusqu'à l'affichage «Exit» du menu déroulant.
Validator par MODE pour sorting.

12.

H - Les fonctions économiques :

h.1- Mode Economique « ECO »:

Appuyer successivement sur MODE jusqu'à ce que le mode Economique «ECO» s'affiche.

Pour visualiser la consigne ECO, appuyer brievement sur + ou -.

Pour modifier la température de consigne ECO :

Appuyer sur MODE 3s jusqu'à ce que la température de consigne ECO clignote.

Appuyer sur ou pour atteindre la température de consigne ECO souhaitation.

Pour valider, appuyez sur MODE.

Il est conseilé d'utiliser ce mode pour des absences comprises entre 2 et 24h ou pendant la nuit. Il provoque un abaisissement de la température de la pierce de 3,5^ environ par rapport à la température de consigne.

h.2- Derogation en MODE Hors-Gel «HG»:

Appuyer successivement sur MODE jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utiliseze ce mode. Il permet de maintainir la température de la pierce à environ 7^ .

h.3 - Détector de Fenêtre ouverte :

Pour activer la fonction, appuyer sur la touche

jusqu'à l'apparition de l'icone sur l'écran.

Le symbole clignote lorsque le chauffage s'est arrêté suite à une détction.

Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.

Pour désactiver la fonction, appuyer sur la touche [ ] jusqu'à la disparition de l'icone [ ] sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

h.4 - L'indicateur de consommation :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne.

Cet indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation

h.5 - Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.

h.6 - Température ideale :

Un appui sur la touche _yyst

Les températures de comport et ECO reviennent aux températures préconisées de 19^ pour le Confort et 15,5^ pour l'ECO.

Un appui de 10s sur la touche _yyst

L'appareil se positionne en mode auto, les fonctions à économie d'énergie sont activées et les températures de Confort et ECO reviennent aux températures préconisées de 19^ pour le conform et 15,5^ pour l'ECO.

Cette fonction règle automatiquement l'appareil pour garantir le comfort avec un maximum d'économies.

14.

h.7 -Mode de Fonctionnement :

«La programmation prédéfinie P1/P2/P3

ou à personneliser P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.

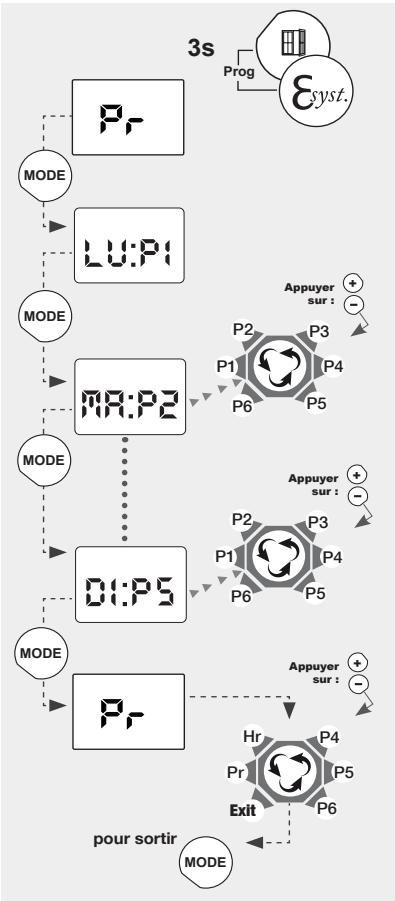

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :
- Appuyer simultanément pendant 3 secondes sur les touches et S_yst .
-L'ecran affiche ,appuyer sur MODE
- Attribuer l'un des programmes (prédéfini ou personnelisé) à chaque jour de la période avec les touches et du menu déroulant.
- Valider par la touche Mode, l'écran affiche «Pr».
- Pour sorting, appuyer sur ou jusqu'à l'affichage «Exit» du menu déroulant.
- Validator par MODE poursorting.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini			Choix	Signification
	P1		P1	Le programme P1 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
	5h à 9h
	17h à 23h
0h 2 4 6 8	10 12 14	16 18 20 22 24
	P2		P2	Le programme P2 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
	5h à 9h	12h à 14h
	17h à 23h
0h 2 4 6 8	10 12 14	16 18 20 22 24
	P3		P3	Le programme P3 vous permit d'avoir la tempé-rature de consigne Confort de 5h à 23h.
	5h à 23h
	*
0h 2 4 6 8	10 12 14	16 18 20 22 24
Programmes à personneliser voir § 2.8.4			P4	Les programmes P4, P5, P6 vous permettent de personneliser les plages heures de la tempé-ra-ture de consigne Confort, suivant vos besoin.
			P5
			P6

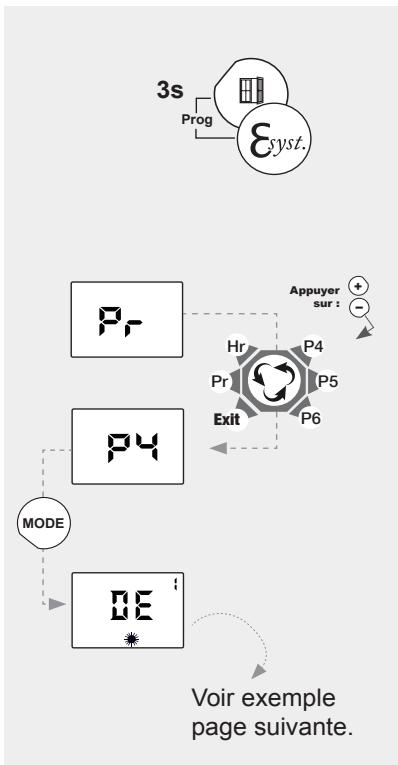

MODE DE FONCTIONNEMENT « PROGRAMMATION A LA CARTE » P4/P5/P6 :

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et S_yyst .

Pr s'affiche à l'écran,

• Appuyer sur la touche ou pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

• Validator par MODE.

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

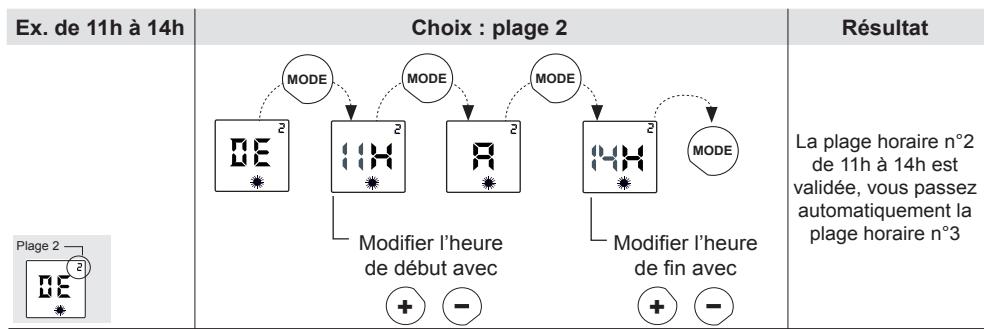

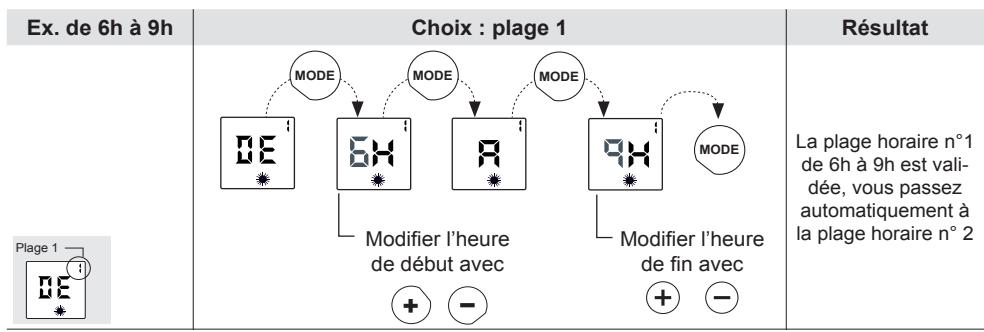

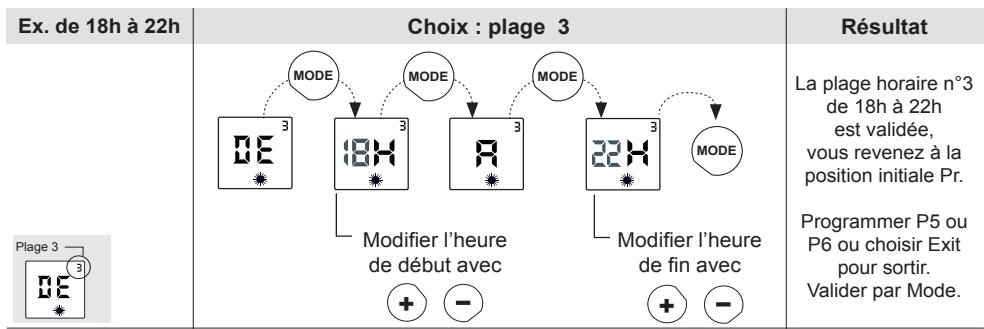

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

• Procedez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédemment, soit en le modifiant.

• Validator par MODE et besoin «Exit» poursorting, puis validator par MODE.

18.

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglee entre 17 et 23^
• attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées. Le thermostat étant sur mode CONFORT, appuyer 3s sur MODE, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher les températures indiquée par votre thermomètre avec les touches (+) et (-

• Valider par la touche MODE

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches ① et ⑦ pendant 15 secondes, l'afficheur revient à sa position initiale.

Utilisation du mode 6 ordres par fil pilote.

Si vous installation est gérée par un gestionnaire du type Tempo d'EDF, les abaisements de Conf.-1 ou Conf.-2 se seront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt chauffage (voir tableau du chapitre - raccordement électrique).

Votre apparéil étant équipé d'un thermostat électronique 6 ordres, les changements commandés par le gestionnaire ou leprogrammateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte (sauf en cas de délestage, l'ordre de changement est immédiat).

Usage exceptionnel : Dérogation d'un apparéil de sa programmation

Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintainir la température Confort en permanence. Pour cela, veuillagez vous reporter au chapitre « Forçage en mode Confort», sous réserve des ordres prioritaires par délestage Hors-Gel ou Arrêtchauffage pour délestage.

• Si la piece est inoccupée (chambre d'amis par exemple), maintainir la température à une valeur très BASSE en permanence (Fonction Hors-Gel). Pour cela, veuillez vous reporter au chapitre « Déroration en mode Hors-Gel », sous réserve de l'ordre prioritaire Arrêtchauffage pour délestage.

• Dans les 2 cas ci - dessus,ès suppression de l'usage exceptionnel,replacer le mode de fonctions sur programmation «Auto».

• NOTE: Si votre installation est équipée d'un déisteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur Confort.

Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

3- CONSEILS -ENTRETIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
• Utilisé de préférence des produits nettoyants universels à base d'agents tensions-actifs (savon, ...) et un chiffon type microfibre. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTERIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et conseils

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur: Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V~50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

4- CHARACTERISTIQUES

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)
DTN3663FD	1000	4,3	607	580	120
DTN3665FD	1500	6,5	927	580	120
DTN3667FD	2000	8,7	1167	580	120

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	- S'assurer que l'écran digital est actif.	- Appuyer sur MODE - Appuyer successivement sur jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur .
	- S'assurer d'être en mode comfort	- Appuyer successivement sur MODE jusqu'à ce que la position Confort s'affiche.
	- S'assurer que la fonction fenêtre ouverte n'est pas activée et qu'une fenêtre ou une porte n'est pas ouverte dans la pièce.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur .
	- L'écran digital est actif, le témoin de chauffe est étient.	- Vérifier la valeur de la consigne. - La température ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	- Vérifier que le réglage de la température n'a pas été modifié. - Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la température. - Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	- Vérifier qu'il est en mode programmation - Vérifier la programmation	- Mettre en mode programmation - Réaliser la programmation
DANS TOUS LES AUTRES CAS,CONTACTEZ UNE PERSONNE QUALIFIÉE

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classe II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas été raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
■ Les certificates de conformités, adressé (rep. C-D-E-F).
N° du constructeur (rep X).

CONCORDE

CONTACT SERVICE CLIENT :

[e-mail]
