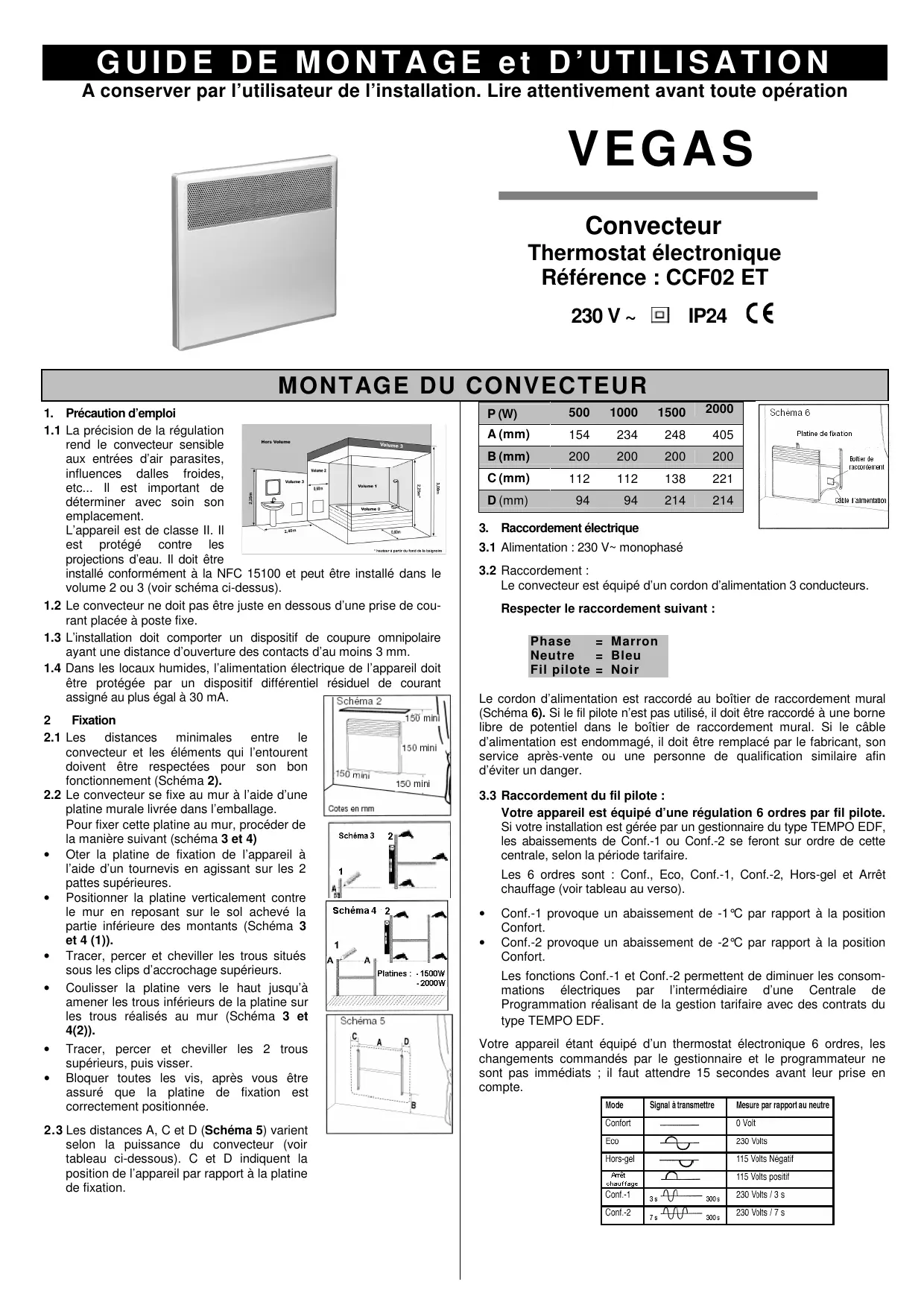

L’appareil est de classe II. Il est protégé contre les projections d’eau. Il doit être installé conformément à la NFC 15100 et peut être installé dans le volume 2 ou 3 (voir schéma ci-dessus). 1.2 Le convecteur ne doit pas être juste en dessous d’une prise de courant placée à poste fixe. 1.3 L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. 1.4 Dans les locaux humides, l’alimentation électrique de l’appareil doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA. 2 Fixation 2.1 Les distances minimales entre le convecteur et les éléments qui l’entourent doivent être respectées pour son bon fonctionnement (Schéma 2). 2.2 Le convecteur se fixe au mur à l’aide d’une platine murale livrée dans l’emballage. Pour fixer cette platine au mur, procéder de la manière suivant (schéma 3 et 4) • Oter la platine de fixation de l’appareil à l’aide d’un tournevis en agissant sur les 2 pattes supérieures. • Positionner la platine verticalement contre le mur en reposant sur le sol achevé la partie inférieure des montants (Schéma 3 et 4 (1)). • Tracer, percer et cheviller les trous situés sous les clips d’accrochage supérieurs. • Coulisser la platine vers le haut jusqu’à amener les trous inférieurs de la platine sur les trous réalisés au mur (Schéma 3 et 4(2)). • Tracer, percer et cheviller les 2 trous supérieurs, puis visser. • Bloquer toutes les vis, après vous être assuré que la platine de fixation est correctement positionnée. 2.3 Les distances A, C et D (Schéma 5) varient selon la puissance du convecteur (voir tableau ci-dessous). C et D indiquent la position de l’appareil par rapport à la platine de fixation.
Si votre installation est gérée par un gestionnaire du type TEMPO EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont : Conf., Eco, Conf.-1, Conf.-2, Hors-gel et Arrêt chauffage (voir tableau au verso). • •
Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’une Centrale de Programmation réalisant de la gestion tarifaire avec des contrats du type TEMPO EDF.
Celui-ci n’a pas d’influence sur les autres appareils. Il n’a d’effet que sur l’appareil concerné (installation programmée par fil pilote). 5.1 Position « PROG » Si l’appareil n’est pas relié à un dispositif de programmation, la température sera celle réglée par la molette du thermostat. Si l’appareil est relié à un dispositif de programmation : la température de consigne sera fonction de celle réglée sur la molette de thermostat et des signaux transmis par le dispositif de programmation. Schéma 7 5.2 Position « CONFORT » Molette de Molette de thermostat La température de consigne sera celle commutateur réglée par la molette du thermostat, exception faite pour les signaux Arrêt chauffage et Hors-gel transmis par le dispositif de programmation. 5.3 Position « ECO » La température de consigne sera celle Voyant de chauffe Capot réglée par la molette du thermostat moins 3.5°C ± 0,5, exception faite pour les signaux Arrêt chauffage et Hors-gel transmis par le dispositif de programmation 5.4 Position « ARRET CHAUFFAGE» Mise en veille de la fonction chauffage. 6. Limitation ou blocage de la course de la molette de thermostat (Schéma 8) : Schéma 8
L’avertissement «NE PAS COUVRIR» rappelle ce risque. • Ne pas masquer l’appareil par un meuble ou un rideau, vous en perturberiez le fonctionnement. Nettoyer et dépoussiérer la façade et la grille d’entrée d’air. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
La molette doit tourner librement entre les deux butées.
• Couper et ôter l’un des pions. • Enfoncer le pion dans le trou indiqué par le repère « F ». La molette doit être immobilisée.
Pour avoir un réglage parfait : • Utiliser un thermomètre en le plaçant au centre de la pièce à 1,20 m du sol (portes et fenêtres fermées). • Amener la molette du commutateur sur la position «Conf». • Mettre la molette de thermostat en position maximum. • Dès que la température ambiante souhaitée est atteinte par le thermomètre (exemple 20°C), ramener lentement la molette de thermostat jusqu’à l’extinction du témoin de chauffe. Une fois réglé, le thermostat maintient automatiquement cette température dans la pièce en enclenchant et en coupant successivement le chauffage de l’appareil. Pour assurer un fonctionnement régulier de l’ensemble des appareils de chauffage dans une même pièce, vérifier que le réglage des thermostats des différents appareils soit identique.
Les appareils de chauffage électrique fixes sont garantis 2 ans contre tout vice de fabrication. Dès que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être demandés à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence ou défaut d’entretien. Date et Cachet :
• Ramener la molette vers la position « » : celle-ci doit tourner librement.
• Avant d’ôter l’appareil de sa platine, mettre la molette de commutateur en position Arrêt chauffage. • Déverrouiller la platine de fixation à l’aide d’un tournevis en agissant sur les 2 pattes supérieures. • Soulever l’appareil verticalement afin qu’il se dégage de sa platine. • Débrancher le câble d’alimentation du boîtier de raccordement mural.
