3325579104865 - Extracteur SLIM BRICO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur d'air axial pour pièces techniques (WC, salle de bains, cuisine)
Marque	BRICO DEPOT
Modèle	3325579104865 (Slim 100/120/120 Turbo S, T, H, I)
Alimentation électrique	Monophasé 230 V - 50 Hz, Classe II, IPX4
Diamètre de raccordement (modèle 100)	100 mm
Diamètre de raccordement (modèle 120)	120 mm
Dimensions hors tout (modèle 100)	L 154 x l 92 x H 78 mm (corps)
Dimensions hors tout (modèle 120)	L 154 x l 92 x H 78 mm (corps)
Puissance (modèle 100)	10 W
Puissance (modèle 120)	14 W
Puissance (modèle 120 Turbo)	18 W
Débit d'air max (modèle 100)	98 m³/h
Débit d'air max (modèle 120)	140 m³/h
Débit d'air max (modèle 120 Turbo)	160 m³/h
Niveau sonore à 3 m	33 dB(A) (modèle 100), 38 dB(A) (modèle 120), 39 dB(A) (modèle 120 Turbo)
Commandes disponibles	Interrupteur séparé (S), minuterie réglable 3-30 min (T), hygrostat réglable + minuterie (H), interrupteur cordon intégré (I)
Matériau	Plastique
Indice de protection	IPX4 (protection contre les éclaboussures)
Installation	Mur ou plafond, hors volumes de sécurité 0 et 1, nécessite conduit de traversée et grille pare-pluie (non fournis)
Entretien	Nettoyage des surfaces extérieures avec chiffon doux et eau savonneuse, couper l'alimentation avant intervention
Garantie	3 ans, pièces détachées disponibles 5 ans
Raccordement électrique	Câble 2 ou 3 x 1,5 mm² selon modèle, pas de terre nécessaire (classe II)
Température de fonctionnement	0 °C à 40 °C
Poids	Environ 0,5 kg (estimation)

FOIRE AUX QUESTIONS - 3325579104865 BRICO DEPOT

Comment installer l'extracteur SLIM ?

Percez un trou dans le mur ou plafond pour loger le corps et le conduit de traversée (non fourni). Retirez la façade et le capot, fixez le corps avec les vis et chevilles fournies, effectuez le raccordement électrique, puis remontez le capot et la façade.

Quels sont les différents modèles disponibles ?

Les modèles sont : S (commande par interrupteur séparé), T (minuterie réglable 3-30 min), H (hygrostat + minuterie) et I (interrupteur cordon intégré).

Comment régler le retard d'arrêt sur les modèles T et H ?

Tournez le potentiomètre Retard d'arrêt dans le sens horaire pour augmenter le temps (de 3 à 30 minutes). Ce potentiomètre se trouve dans le boîtier de raccordement électrique.

Comment régler le seuil d'humidité sur le modèle H ?

Tournez le potentiomètre Seuil d'humidité dans le sens horaire pour augmenter le seuil. Le voyant s'allume lorsque l'humidité ambiante dépasse le seuil réglé.

L'extracteur doit-il être raccordé à la terre ?

Non, l'appareil est de classe II, il ne nécessite pas de raccordement à la terre.

Comment nettoyer l'extracteur ?

Coupez l'alimentation électrique. Nettoyez les surfaces extérieures avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs.

Où ne pas installer l'appareil ?

Ne pas installer dans les volumes de sécurité 0 et 1 (au-dessus de la baignoire ou de la douche). Respectez les distances minimales.

Quelle est la garantie de l'extracteur ?

La garantie est de 3 ans sauf conditions particulières. Les pièces détachées sont disponibles pendant 5 ans à compter de la date d'achat.

Que faire en cas de dysfonctionnement ?

Rapportez l'appareil avec sa notice et le justificatif d'achat au revendeur. La garantie ne couvre pas les dommages dus à un raccordement non conforme, une utilisation anormale ou une réparation non agréée.

Puis-je utiliser l'extracteur dans une cuisine ?

Oui, il est conçu pour l'extraction d'air dans les pièces techniques comme les cuisines, salles de bains et WC. Assurez-vous de respecter les règles d'installation, notamment pour les appareils à combustion.

MODE D'EMPLOI 3325579104865 BRICO DEPOT

Avant toute opération d'installation, d'entretien ou dépose, veuillez dire très attentivement cette notice. En cas de non respect des indications portées dans cette notice, le fabricant ne pourra être tenu responsable des dommages corporels et/ou matériels survenus.

1. PRECAUTIONS GENERALES

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilier ne doit pas être effectués par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas employerer l'appareil à un usage différent de celui pour lequel il est concu.
• S'assurer que l'appareil n'a subi aucun dommage.
  L'appareil doit être impératifement installé hors des volumes de sécurité 0 et 1.
• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.
• Avant toute intervention sur l'appareil, couper l'alimentation électrique.
• Afin d'éviter toute inversion de tirage, les apparciels à combustion doivent être installés en respectant rigoureusement leurs règles de mise en œuvre, notamment en termes d'évacuation des gaz brûlés et d'amnée d'air neuf.
• En cas d'inutilisation, déposer l'appareil.
• Ne pas utiliser l'appareil en dessous de 0^ et au-delà de 40^ .

2. INSTALLATION

Montage

• Percer le support (mur ou plafond) afin d'accueillir le corps (4) et le conduit de traversée (non fourni). Prévoir le point d'arrivée de l'alimentation électrique.
• Retirer la façade (1) (emboîtement)
• Retirer le capot (3) à l'aide de la vis (2)
• Placer le corps (4) et le conduit de traversée dans le percement et repérer la position des trous de fixation
  Fixer le corps (4) à l'aide des vis et chevilles fournies ou tout autre moyen similaire.

• Réaliser le raccordement électrique

• Remonter le capot (3) et la façade (1).

Il est conseilé d'utiliser un conduit (non fourni) pour la traversée du support ainsi qu'une grille de sortie pare pluie (non fournie).

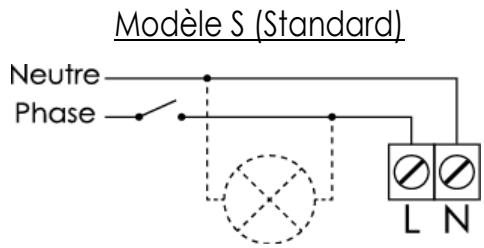

Raccordement electrique

• Couper l'alimentation électricque en s'assurant qu'elle ne puisse être rétablie accidentellement.
• Acceder aux bornes de raccordement du ventilateur.
• Réaliser le raccordement au moyen d'un cable électriqueouple (2 ou 3 × 1.5 ~mm^2 selon le modele).

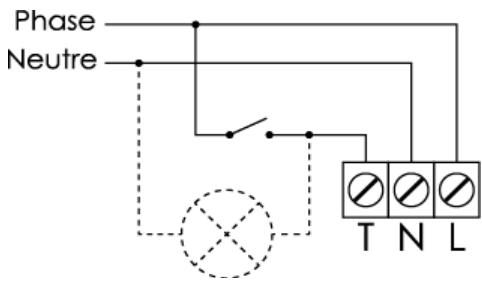

Modèles T (Timer) et H (Hygrostat)

Modèle I (Interrupteur cordon)

Note : l'agrateur étant de classe 2 il ne nécessite donc pas de raccordement à la terre.

3. UTILISATION

• SLIM 100/120/120 TURBO S : commande par interrupteur séparé (non fourni).

• SLIM 100 T: commande par interrupteur séparé (non fourni), l'arrêt est retardé de 3 à 30 min (réglable).

• SLIM 100/120 H : commande par interrupteur séparé (non fourni) ou l'hygrométrie ambiente (seuil d'humidité réglable), l'arrêt est retardé de 3 à 30 min (réglable).

• SLIM 100/120 I : commande par interrupteur cordon intégré.

Le réglage du "retard d'arrêt" et du "seuil d'humidité" s'effectue à l'aide de potentiamètres situés dans le boîtier de raccordement électriques :

• Retard d'arrêt : il suffit de tourner dans le sens horaire pour augmenter le temps du "retard d'arrêt".
• Seuil d'humidité : il suffit de tourner dans le sens horaire pour augmenter le seuil d'humidité audela duquel l'aérateur fonctionne. Le voyant situé au-dessus du potentiamètre s'allume des lors que l'humidité ambiante est supérieure au seuil réglé.

Seuil d'humidité

Retard d'arrêt

4. CHARACTERISTIQUES ET COMPOSANTS

Cet appeareil est concu pour assurer l'aération d'une piece technique (WC, salle de bains, cuisine) par extraction d'air.

Caracteristiques techniques

Monophasé 230 V - 50 Hz. | Classe II - IPX4

Model	ØDMm	Xmm	Wmm	Zmm	Bmm	Puis.W	dB(A) à 3 m	m3/h
100	100	154	92	78	130	10	33	98
120	120	154	92	78	130	14	38	140
120 TURBO	120	154	92	78	130	18	39	160

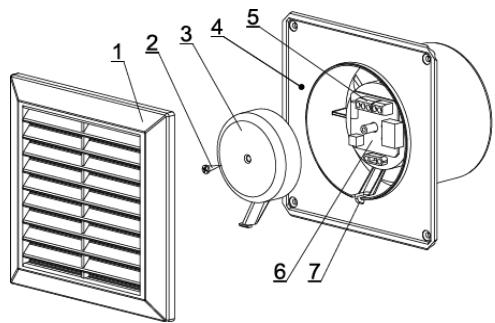

Composants

1	Façade
2	Vis du capot électrique
3	Capot électrique
4	Corps

5	Bornes de raccordement
6	Platine électronique
7	Passage du cable d'alimentation

5. ENTRETIEN

S'assurerpendant l'entretien que I'alimentation soit coupée et qu'elle ne puisse etre rétablie accidentellement.L'entretien se limite a un nettoyage des surfaces extérieure (chiffon doux, eau savonneuse).

6. PROTECTION DE L'ENVIRONNEMENT

La directive relative aux DEEE (Déchets d'Equipements Electriques et Electroniques) vous impose, en tant que détenant final du produit, d'en assurer l'élimination suivant les loi en vigueur. Pour le recyclage de votre apparéil, veillez contacter votre magasin distributeur ou vous adresser auprès de votre commune.

Points de collecte sur www.quefiedreamedesdechets.fr
Privilege la réparation ou le don de sua nouvelle appellation

7. GARANTIE

La garantie se limite au seul remplacement des pieces reconnues defectueuses par notre SAV.

• En cas de mauvais fonctionnement, rapporter l'appareil accompagné de sa notice et de son justificatif d'achat au revendeur.
  La garantie ne couvre pas :

• tout dysfonctionnement survenu après un raccordement électrique non conforme à la présente notice,
  l'utilisation anormale de l'appareil,
  les cas ou est menée une tentative de réparation hors de notre SAV,
  d'une manière générale, tout dysfonctionnement reconnu comme la conséquence du non-respect des consignes de la présente notice.

GARANTIE DE 3 ANS sauf conditions particulières (voir sur l'emballage ou votre distributeur). Les pieces détachées concernant ce produit seront disponibles pour une durée de 5 ans à compter de la date d'achat.
