Lave-vaisselle encastrable 13 couverts - Lave-vaisselle encastrable BRICO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	BRICO DEPOT
Modèle	NN13PSBEU
Capacité	13 couverts
Dimensions (H x L x P)	818 x 597 x 555 mm (porte fermée) Profondeur porte ouverte à 90° : 1240 mm
Hauteur réglable	820 à 870 mm
Classe énergétique	C
Consommation d'énergie (cycle Eco)	0,740 kWh
Consommation d'eau (cycle Eco)	10,9 L
Durée du programme Eco	3 h 57 min
Niveau sonore	46 dB(A) - Classe C
Programmes de lavage	Rapide (59 min), Universal (131 min), Eco (233-236 min), Intensif (135 min), Prélavage (10 min)
Fonctions	Demi-charge, Départ différé (3/6/9 h), Verrouillage du panneau, Mode tablettes, Adoucisseur d'eau réglable (S0 à S5)
Alimentation électrique	220-240 V ~ 50 Hz (estimation standard)
Protection	Classe I (mise à la terre obligatoire)
Sécurité	Arrêt automatique en cas de débordement, verrouillage du panneau de commande
Entretien	Nettoyage hebdomadaire des filtres et des bras de lavage
Garantie	2 ans (fabricant)
Pièces détachées	Disponibles 7 à 10 ans selon le type

FOIRE AUX QUESTIONS - Lave-vaisselle encastrable 13 couverts BRICO DEPOT

Comment installer le lave-vaisselle encastrable BRICO DEPOT ?

L'installation doit être réalisée par une personne qualifiée. Fixez l'appareil sous le plan de travail entre deux meubles bas à l'aide des vis fournies. Raccordez le tuyau d'arrivée d'eau à un robinet 3/4' BSP avec protection antiretour. Branchez le tuyau d'évacuation à moins de 1 m du sol. Ajustez les pieds pour un niveau parfait (hauteur 820-870 mm). Consultez la notice complète pour plus de détails.

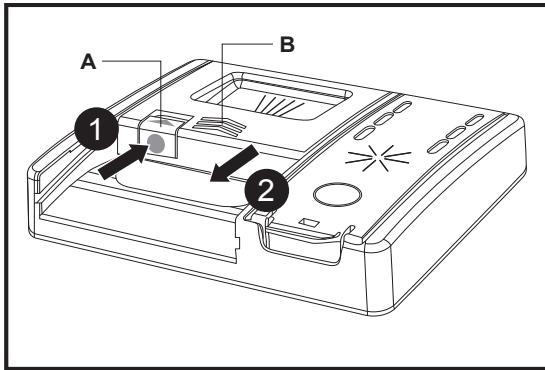

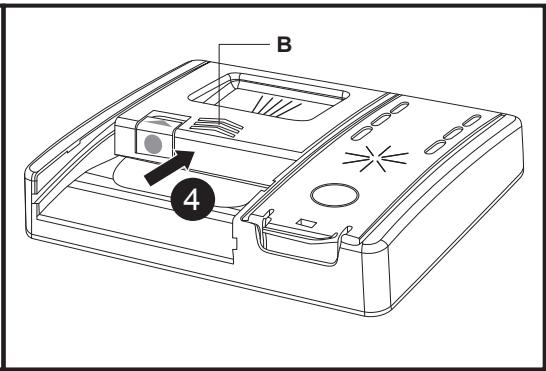

Quels produits détergents utiliser pour ce lave-vaisselle ?

Utilisez exclusivement des détergents en poudre ou des tablettes spéciales lave-vaisselle. Pour les cycles courts, préférez la poudre aux tablettes 3-en-1 pour une dissolution complète. Remplissez le réservoir de sel régénérant et le distributeur de liquide de rinçage pour un séchage optimal.

Comment régler la dureté de l'eau sur l'appareil ?

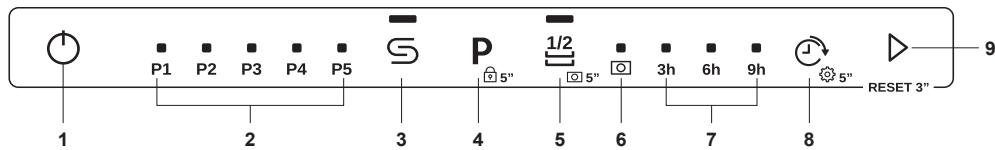

Accédez au menu Réglages en maintenant enfoncé le bouton Départ différé pendant 5 secondes. Utilisez les boutons Programme et Demi-charge pour ajuster le niveau de S0 (très doux) à S5 (très dur) selon la dureté de votre eau. Consultez votre fournisseur d'eau pour connaître le degré français (°fH).

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché et sous tension, que le fusible n'a pas sauté et que la pression d'eau est suffisante. Assurez-vous que la porte est bien fermée. Si le problème persiste, contactez le service client au 0805 114 951.

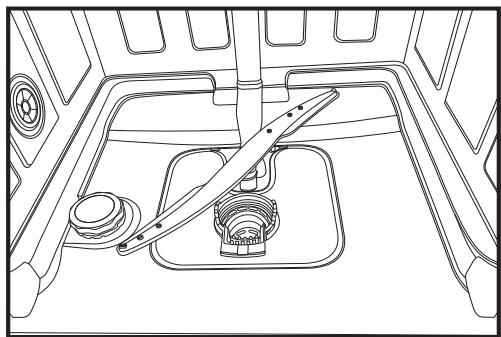

Comment nettoyer les filtres du lave-vaisselle ?

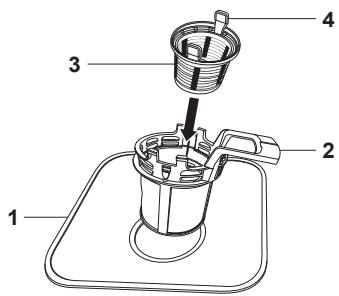

Retirez le panier inférieur, tournez le filtre cylindrique de 45° dans le sens antihoraire pour le déverrouiller. Séparez les trois éléments (filtre plat, filtre grossier, micro-filtre) et nettoyez-les sous l'eau chaude avec une brosse. Revissez l'ensemble en place. Répétez cette opération une fois par semaine.

Le voyant de sel reste allumé, que faire ?

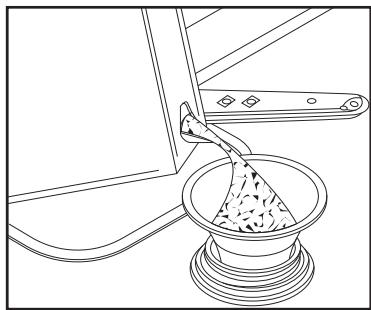

Remplissez le réservoir de sel spécial lave-vaisselle avec 500 ml d'eau d'abord, puis ajoutez le sel jusqu'au bord. Refermez bien le bouchon. Le voyant s'éteindra après le premier cycle de lavage complet. Utilisez toujours du sel pour lave-vaisselle ; le sel de table endommagerait l'adoucisseur.

Comment installer une porte décorative sur le lave-vaisselle ?

Fixez les supports de montage (pièce 06) à l'arrière de la porte décorative à l'aide des vis fournies. Accrochez les crochets inférieurs sur la porte du lave-vaisselle, puis poussez les ergots dans les ouvertures circulaires. Ajustez le niveau et vissez les 4 vis à bois (pièce 10) pour sécuriser l'ensemble.

Quels sont les programmes de lavage disponibles et leurs durées ?

Les programmes sont : Rapide (59 min, 60°C), Universal (131 min, 60°C), Eco (233-236 min, 45°C), Intensif (135 min, 75°C) et Prélavage (10 min, eau froide). Le programme Eco est le plus économe en énergie et en eau.

Puis-je ajouter de la vaisselle en cours de cycle ?

Oui, ouvrez la porte avec précaution – attendez que les bras de lavage aient cessé de tourner pour éviter les brûlures par eau chaude. Ajoutez les pièces, refermez la porte et le cycle reprendra automatiquement.

Que faire en cas de code d'erreur ?

En cas d'erreur, le voyant du programme clignote et un bip retentit. Éteignez l'appareil, vérifiez les tuyaux d'arrivée et d'évacuation d'eau. Si le problème persiste après redémarrage, contactez le service client au 0805 114 951. Ne tentez aucune réparation vous-même.

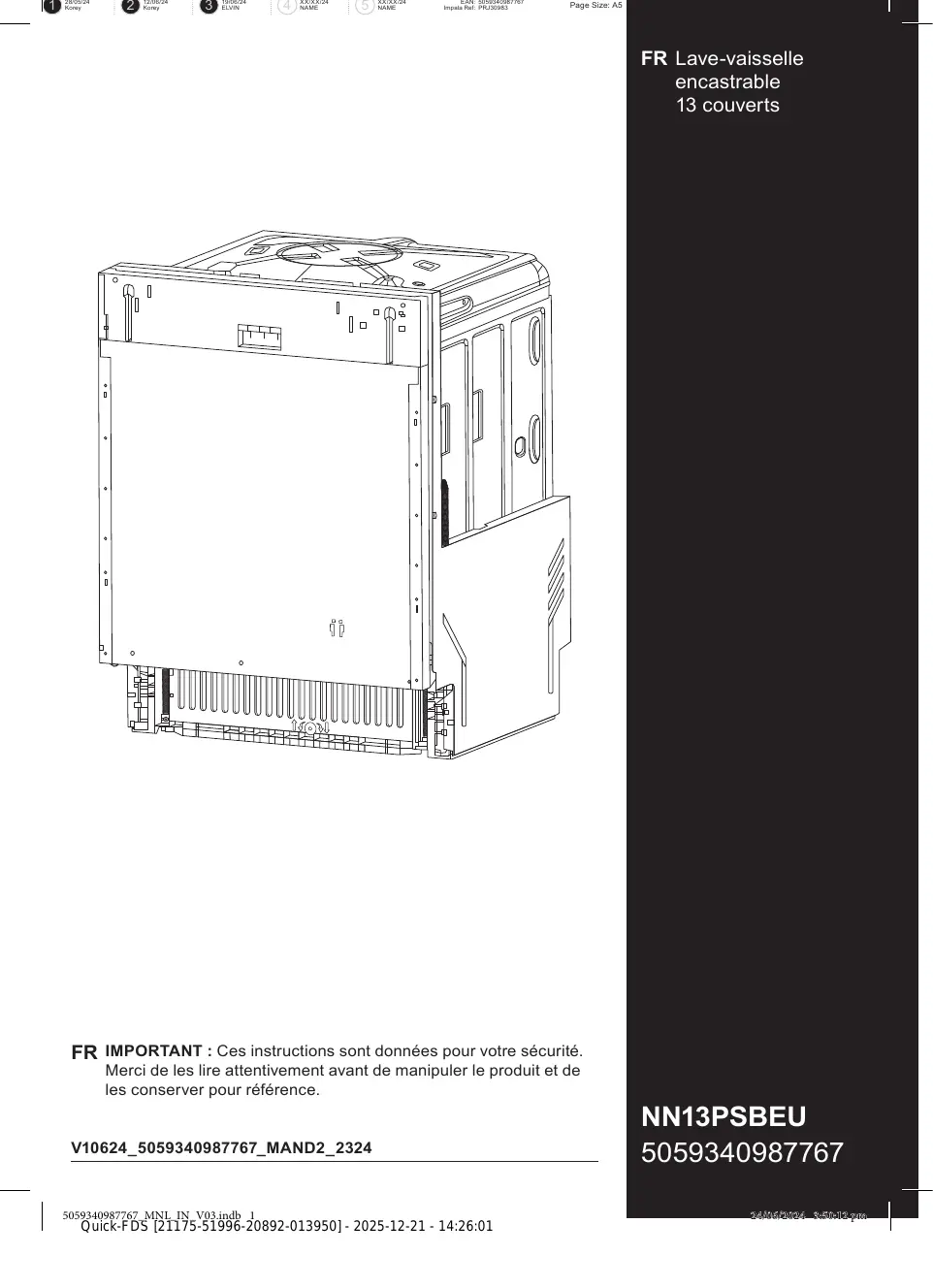

MODE D'EMPLOI Lave-vaisselle encastrable 13 couverts BRICO DEPOT

FR IMPORTANT : Ces instructions sont données pour votre sécurité. Merci de les dire attentivement avant de manipuler le produit et de les conserver pour referencia.

V10624_5059340987767_MAND2_2324

FR Lave-vaisselle

encastrable

13 couverts

NN13PSBEU

5059340987767

01.x1

02.x1

03.x1

04.x1

05.x1

06.x2

07.x1

08.x10 04.0x16mm

09.x2 4.0× 13mm (T15)

10.x4 03.9x45mm

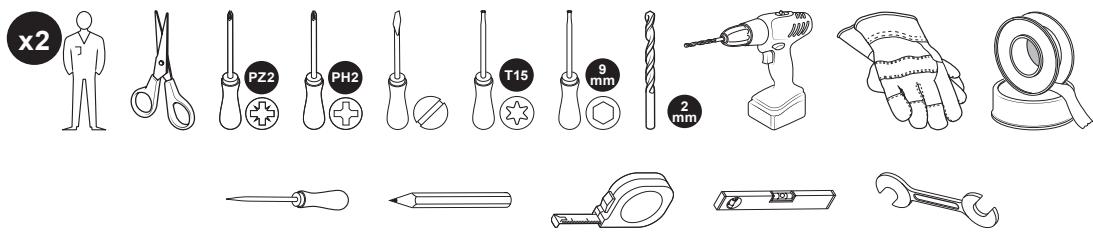

FR Vous aurez besoin de

FR Table des matieres

FR
Description du produit	3
Sécurité	4
Garantie	11
Installation	13
Fonctions et régles	19
Entretien et maintenance	30

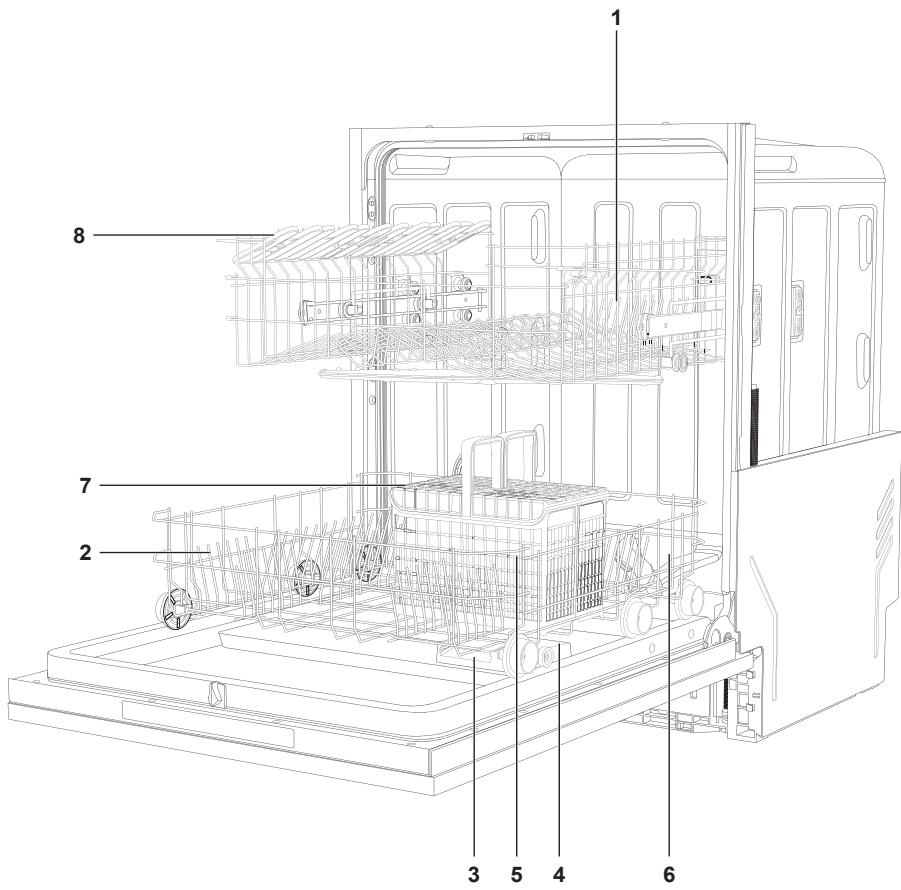

FR 1. Panier supérieur 2. Panier inférieur 3. Distributeur de détergent 4. Réservoir de liquide de rincege 5. Réservoir de sel 6. Ensemble filtré 7. Panier à couverts 8. Porte-couteaux

FR

Avant de commencer

Ces consignes concernent votre sécurité. Lire attentivement les instructions suivantes avant de proceder à l'installation et à l'utilisation de cet apparéil.

AVERTISSEMENT :

TOUTES LES INSTALLATIONS DOIVENT ETRE EFFECTUÉES PAR UNE PERSONNE DUMENT QUALIFIÉE, EN SUIVANT RIGOUREUSEMENT LES RÉGLEMENTATIONS LOCALES EN MATIÈRE DE CONSTRUCTION ET LES PRESENTES INSTRUCTIONS.

• Afin d'éviter tout risque lors de l'utilisation d'un apparéil électrique, il est important que le lave-vaisselle soit correctement installé et que les instructions de sécurité soient lues attentivement afin d'éviter une mauvaise utilisation et tout danger.

Après avoir retire le
matériaux d'emballage du lave-vaisselle, vérifier que ce dernier n'est pas endommagé. En cas de doute, ne pas utiliser l'appareil et contacter le service client au 0805 114 951.

• Contrôler l'emballage et s'assurer de disposer de toutes les pieces répertoriées, puis désir l'emplacement approprié pour le produit.
• La plaque signalétique placée sur l'appareil affiche toutes les informations d'identification nécessaires pour commander des pièces de rechange.
• En cas de vente ou de don de l'appareil, ou encore s'il est laissé sur place lors d'un déménagement, s'assurer de remettre cette notice au nouveau propriétaire afin qu'il puisse se familiariser avec l'appareil et les avertissements de sécurité.

Sécurité

• Cet apparéil ne doit pas être utilisé avec une minuteurie externe, un temporisateur ou un système de commande à distance séparé.

• Avant d'utiliser l'appareil pour la première fois, retirer tous les emballages et nettoyer toutes les pieces. Se reporter aux détails fournis dans la section « Entretien et maintenance »

• L'installation doit être effectue conformément à toutes les reglementations locales en vigueur. En cas de doute, contacter un professionnel.
• Avant l'installation, désir l'emplacement approprié pour le produit.
• Ne pas utiliser cet apparéil à l'extérieur, en environnement humide, dans une salle de bains ou dans tout endroit où il risque d'être mouillé.
  Il convient d'éloigner les enfants de moins de 8 ans, à moins qu'ils ne soient surveillés en permanence.
• Ne pas laisser cet apparéil sans surveillance lorsqu'il est en cours d'utilisation.
• Toujours utiliser l'appareil sur une surface stable, plane, propre, sèche et antidérapante.
• Cet apparéil est destiné à un usage domestique uniquement.
• La pression d'entrée d'eau maximale est de 1 MPa.
• La pression d'entrée d'eau minimale est de 0,04 Mpa.

AVERTISSEMENT :
CET APPAREIL
EST UNIQUEMENT
DESTINÉ AU
NETTOYAGE DE
LA VAISSELLE ET
DES COUVERTS. IL
NE DOIT PAS ÉTRE
UTILISÉ À D'AUTRES
FINS, TELLES QUE
LE NETTOYAGE DE
VÊTEMENTS OU
DE CHAUSSURES,
LA CUISSON
D'ALIMENTS À LA
VAPEUR OU AUTRES
TÂCHES SIMILAIRES.

AVERTISSEMENT: RISQUE D'INCENDIE ET D'ÉLECTROCUTION.

• L'installation de cet apparéil doit uniquement être effectué par une personne qualifiée.
• Ne pas installer ou utiliser un apparéil endommagé.

• Suivre les instructions d'installation fournies avec l'ordinateil.

• Faire toujours preuve de prudence lors du déplacement de l'appareil, en raison de son poids. Toujours porter des gants de protection et des chaussures fermées.

• Ne pas tirer l'appareil par la poignée.
• Cet apparéil est équipé d'une fiche secteur adaptée à votre pays. Avant de la brancher sur l'alimentation électrique, s'assurer que la tension de secteur correspond à la tension indiquée sur la plaque signalétique.
• Toujours utiliser une prise antichoc correctement installée.
• Ne pas utiliser d'adaptateurs multifiches ni de rallonges.
  Veiller à ne pas endommager la fiche secteur et le cable secteur.
• Ne pas laisser les câbles secteur toucher ou s'approcher de la porte de l'appareil, en particulier lorsque la porte est chaude.
  brancher la fiche sur la prise secteur uniquement lorsque l'installation est terminée. S'assurer que la fiche secteur est accessible après l'installation.

• Si la prise secteur est desserrée, ne pas brancher la fiche secteur.

• Ne pas tirer sur le cable secteur pour débrancher l'appareil. Toutjours tirer sur la fiche secteur.
  Vérifier régulièrement que le cordon d'alimentation n'est pas endommagé. Si le cordon d'alimentation est endommagé, il doit être replacé par le fabricant, son prestataire de service ou une personne qualifiée afin d'éviter tout danger.

• Cet apparéil est conforme aux directives européennes.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou représentant un manque d'expérience et de connaissances, à condition qu'ils soient correctement surveillés ou qu'ils aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'ils comprendrent les risques encourus. Le nettoyage et l'entretien par l'usage ne doivent pas été effectuels par des enfants sans surveillance. Garder l' apparéil et son cable hors de portée des enfants de moins de 8 ans. Les enfants ne doivent pas jouer avec l' apparéil.

AVERTISSEMENT :

RISQUE DE

BLESSURE, DE

BRÜLURE, DE CHOC

ÉLECTRIQUE OU

D'EXPLOSION.

AVERTISSEMENT :

LES COUTEAUX

ET AUTRES

USTENSILES

POINTUS DOIVENT

ÉTRE PLACES DANS

LE PANIER POINTE

VERS LE BAS OU À

L'HORIZONTALE.

• Ne pas ouvrir la porte de l'appareil lorsqu'il est en marche, sauf si cela est nécessaire. Faire attention à la vapeur et à l'eau chaude susceptibles de s'échapper à l'ouverture de la porte.
  Garder tous les produits pour le lave-vaisselle et les déterments hors de portée des enfants et des animaux domestiques. Ne pas les laisser entrairen contact avec la peau et les yeux. Ne pas avaler.
  La portecestodede'un ressort et sefermedonc automatiquement lorsque youla l'chez.Nepas laisser la porteclaquer contre l'avant de I'appareil.

• Lorsque vous sortez complètement les paniers supérieur et inférieur, la porte de l'appareil supportera le poids de ces deux paniers. Ne pas placer d'autres charges sur la porte, car le produit pourrait basculer.

• Ne pas modifier les specifications de cet apparéil.

• S'assurer que les ouvertures de ventilation ne sont pas obstruées.
• Éteindre l'appareil après chaque utilisation.
• Ne pas utiliser l'appareil avec les mains mouillées.
• Ne pas s'appuyer et ne pas appliquer de pression sur la porte ouverte.
• Ne pas utiliser l'appareil comme surface de travail ou de rangement.

• Si l'appareil est installé derrière un panneau de meuble (par exemple une porte), s'assurer que la porte n'est jamais fermée lorsque l'appareil est en fonctionnement. La chaleur et l'humidité peuvent s'accumuler derrière un panneau de meuble fermé et endommager l'appareil, le meuble dans lequel il est encastré ou le sol. Ne fermer le panneau de meuble qu'une fois que l'appareil a complètement refroidi après utilisation.

• Ne jamais laisser la portede l'appareil ouverte,hormis pendant que youlsele remplissez et le videz.Laporte ne doit pas etre laissee en position ouverte,car celapourrait呈現er un risquede trébuchement.

• Aucune réclamation de responsabilité ou de garantie ne sera acceptée pour les dommages découulant d'une mauvaise utilisation ou d'une manipulation inappropriée de l'appareil.
• Les produits de flexibles neufs fournis avec l'appareil doivent être utilisés ; les ancients ne doivent pas'être réutilisés et doivent être mis au rebut dans votre centre de recyclage local.

• Ne jamais essayer de démonter l'appareil. Aucune réclamation au titre de la garantie ne sera acceptée pour les dommages causés par une manipulation incorrecte.

• Avant de procéder à l'entretien, éteindre l'appareil et débrancher la fiche secteur de la prise secteur.

• Laisser l'appareil débranché de l'alimentation après l'installation.
• Nettoyer l'appareil régulièrement pour éviter la dépréciation du matériel de surface.
• Ne pas utiliser de nettoyeur vapeur pour nettoyer l'appareil.
• Se reporter à la section relative à l'entretien et à la maintenance pour procéder au nettoyage et à l'entretien de l'appareil.

Raccordement direct

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher le cable d'alimentation, s'assurer que la tension du secteur correspond à la tension indiquée sur la plaque signalétique.

Lappareil est equipoed'une prise adaptee a une utilisation dans notre pays.
Le cable ne doit pas etre plie ou comprime.
- Vérifier régulierement que le cordon d'alimentation n'est pas endommagé.

AVERTISSEMENT : IL S'AGIT D'UN APPAREIL DE CLASSE I. IL DOIT DONC ETRE RACCORDÉ À LA TERRE.

• Cet apparéil est livré avec un cable d'alimentation à 3 conducteurs représentant le code couleur suivant :

Marron = L ou Phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible de remplacement doit etre de 13A (Royaume-Uni uniquement).
- Afin d'éviter tout risque lors de l'utilisation d'un appareil électrique, il est important que celui-ci soit correctement installé et que les instructions de sécurité soient lues attentionivement afin d'éviter une mauvaise utilisation et tout danger. Veiller à conserver cette notice pour toute.Reference ultérieure et à la transmettre aux prochains propriétaires. Àprouve avoir déballé l'appareil, vérifier qu'il n'est pas endommagé. En cas de doute, ne pas utiliser l'appareil et contacter le service client.
- Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels causés par une mauvaise utilisation ou installation incorrecte de l'appareil. Toute installation électrique permanente doit être conforme aux dernières règlementations en matière d'installations électriques applicables dans votre pays et, pour votre propre sécurité, il convient qu'un électricien qualifié ou un entrepreneur effectue cette installation.

Données techniques

Hauteur (H)	818 mm
Largeur (I)	597 mm
Profondeur (D1)	555 mm (porte fermée)
Profondeur (D2)	1240 mm (avec la porte ouverte à 90°)

Nom ou marque du fournisseur : Kingfisher International Products Limited
Adresse du fournisseur2: Fabricant Royaume-Uni : Kingfisher International Products Limited1 Paddington Square, London, W2 1GG, United KingdomFabricant UE : Kingfisher International Products B.V.Rapenburgerstraße 175E, 1011 VM Amsterdam, The Netherlands
Numéro d'identification du modele : NN13PSBEU
Paramètres généraux du produit :
Paramètre	Valeur	Paramètre	Valeur
Couverts	13	Dimensions en cm	Hauteur	82
			Largeur	60
			Profondeur	55
Indice d'efficacité énergétique (IEE)	43,5	Classe d'efficacité énergétique1	C
Paramètre	Valeur	Paramètre	Valeur
Indice de performance de nettoyage1	1,130	Indice de performance de séchage1	1,070
Consommation d'énergie en kWh par cycle1, basée sur le programme Eco utilisant le remplissage à l'eau floire. La consommation d'énergie réelle dépend de l'utilisation de l'appareil.	0,740	Consommation d'eau en L par cycle1, basée sur le programme Eco. La consommation d'eau réelle dépend de l'utilisation de l'appareil et de la durée de l'eau.	10,9
Durée du programme1 (h:min)	3:57	Type	Encastrable
Émissions sonores dans l'air1(dB(A) re 1 pW)	46	Classe des émissions sonores dans l'air1	C
Mode Arrêt (W)	0,50	Mode Veille (W)	1,00
Démarriage différé (W) (le cas échéant)	4,00	Veille en réseau (W) (le cas échéant)	-
Durée minimale de la garantie offerte par le fabricant2: 2 ans
Informations supplémentaires :
Lien vers le site Web du fournisseur, où se trouvent les informations figurant au point 6 de l'Annexe II du Règlement (UE) 2019/2022 de la Commission 42 : www.kingfisher.com/products
Pour le programme Eco.2 Les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du point 4 de l'article 4 du Règlement (UE) 2017/1369.Si la base de données produit générale automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.
Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 définissant les exigences d'écoconception pour les lave-vaisselle ménagers conformément à la Directive 2009/125/CE du Parlement européen et du Conseil, modifiant le Règlement (CE) n° 1275/2008 de la Commission et abrogeant le Règlement (UE) n° 1016/2010 de la Commission (voir page 267 du Journal Officiel).

Mise au rebut et recyclage

Ce symbole est connu sous le nom de « poubelle barrée ». Lorsque ce symbole estprésent sur un produit ou une pile, vous ne devez pas jeter ces produits avec vos déchets menagers. Certaines substances chimiques containues dans les produits électriques/électroniques ou les piles peuvent nuire à la santé et à l'environnement. Déposer les articles électriques ou électroniques, ainsi que

les piles, uniquement dans des systèmes de collecte séparés, qui permettent de récapuerer et de recycler les matériaux contenus à l'intérieur. Notre coopération est essentielle pour assurer le succès de ces programmes et pour la protection de l'environnement.

Garantie

Nous veillons tout particulièrement à sélectionner des matériaux de haute qualité et à utiliser des techniques de fabrication qui nous permettent de creer des produits à la fois design et durables. Ce produit (lavevaisselle encastrable) bénéficia d'une garantie fabricant de 2 ans couvrant les défauts de fabrication à compter de la date d'achat (en cas d'achat en magasin) ou de la date de livreaison (en cas d'achat sur Internet), sans coût supplémentaire pour une utilisation domestique normale (non commerciale ni professionnelle).

Pour déposer une réclamation au titre de cette garantie, vous devez désenter votre preuve d'achat (ticket de caisse, facture d'achat ou toute autre preuve receivable en vertu de la loi en vigueur). Conservez votre preuve d'achat dans un endroit sur. Pour que cette garantie soit applicable, le produit que vous avez achété doit être neuf. La garantie ne s'applique pas aux produits d'occasion ou aux modèles d'exposition. Sauf indication contraire prévue par la loi en vigueur, tout produit de remplacement fourni au titre de la présente garantie ne sera garantie que jusqu'à expiration de la période de garantie initiale.

Cette garantie couvre les defaillances et dysfonctionnements du produit, sous réserve que le produit ait eteutilise conformement aI'usage pour lequel il a ete concu, qu'il ait ete installe, nettoye et entretenu conformement aux informations contenues dans les presentes conditions generales ainsi que dans le manuel d'utilisation, et conformement à la pratique, sous réserve que celles-ci nailleant pas à l'encontre du manuel d'utilisation.

Cette garantie ne couvre pas les défauts et dommages causés par l'usage normale ni les dommages pouvant résultat d'une utilisation non conforme, d'une installation ou d'un assemblage défectueux, ou d'une négligence, d'un accident, d'une mauvaise utilisation ou d'une modification du produit. Sauf indication contraire prévue par la loi en vigueur, cette garantie ne couvre enaucun cas les coûts accessoires (expédition, transport, frais de désinstallation et réinstallation, main d'oeuvre, etc.), ni les dommages directs et indirects.

Si le produit est défectueux, nous nous engageons, dans un-delai raisonnable, à réparer.

Cette garantie est valable dans le pays où vous avez acheté ce produit. Toute demande au titre de la garantie doit être adressée au magasin où vous avez acheté ce produit.

Cette garantie s'ajoute à vos droits au titre de la loi, sans les affecter.

Si vous avez acheté ce produit en France, en plus de cette garantie commerciale, le vendeur reste tenu de respecter la garantie légale de conformité prévue par les articles L217-4 à L217-14 du Code de la consommation et aux articles qui concernent les vices cachés de la chose vendue dans les conditions prévues aux articles 1641 à 1648 et 2232 du Code civil. Le distributeur auprès duquel vous avez acheté ce produit répond de tout défaut de conformité ou vice caché du produit, conformément aux générées dispositions.

En vertu de l'article L217-16 du Code de la consommation, lorsque l'acheteur demande au vendeur, pendant la durée de la garantie commerciale qui lui a eté consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui reste à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention. Garantie légale de conformité (extrait du Code de la consommation) : Article L217-4 du Code de la consommation - Le vendeur doit livrer un bien conforme au contrat et répond des défauts de conformité existant

Irs de la livraison. Il repond eaglement des defauts de conformite resultant de I'emballage, des instructions de montage ou de I'installation lorsque elle-ci a ete mise a sa charge par le contrat ou a ete realisedee sous sa responsabilité. Article L217-5 du Code de la consommation - Le bien est conforme au contrat : 1. S'il est adapte à I'objectif generalement prevu pour des biens similaires et, le cas echeant : s'il corresponda a la description donnee par le vendeur et possede les qualites presentees par le vendeur a I'acheteur sous forme d'échantillon ou de modèle ; s'il presente des qualités que I'acheteur peut legitimement attendre au regard des déclarations publiques faites par le vendeur, par le fabricant ou par son representant, notamment dans la publicite ou l'etiquete ; 2. Ou s'il presente les caractéristiques définies d'un commun accord par les parties ou est propre a tout usage special recherche par I'acheteur, ported a la connaissance du vendeur et que ce dernier a accepte. Article L217-12 du Code de la consommation - Toute reclamation suite a un defaut de conformite est limitee a deux ans a compter de la livraison du bien. Garantie tegale sur les vices caches (extrait du Code de la consommation) : Article 1641 du Code civil - Le vendeur est tenu de la garantie en cas de defauts caches de la chose vendue qui la rendent impropre a I'usage auquel on la destiné, ou qui diminuuent tellement cet usage que I'acheteur ne I'aurait pas acquise, ou n'en aurait nxdu qu'un moindre prix, s'il les avait connus. Article 1648 du Code civil (alinaea 1) - Toute reclamation resultant de vices cachés doit etre faite par I'acheteur dans un delai de deux ans a compter de la discoverte du vice.

IMPORTANT - A CONSERVER POUR DE FUTURS BESOINS DE REFERENCE : A LIRE SOIGNSEusement.

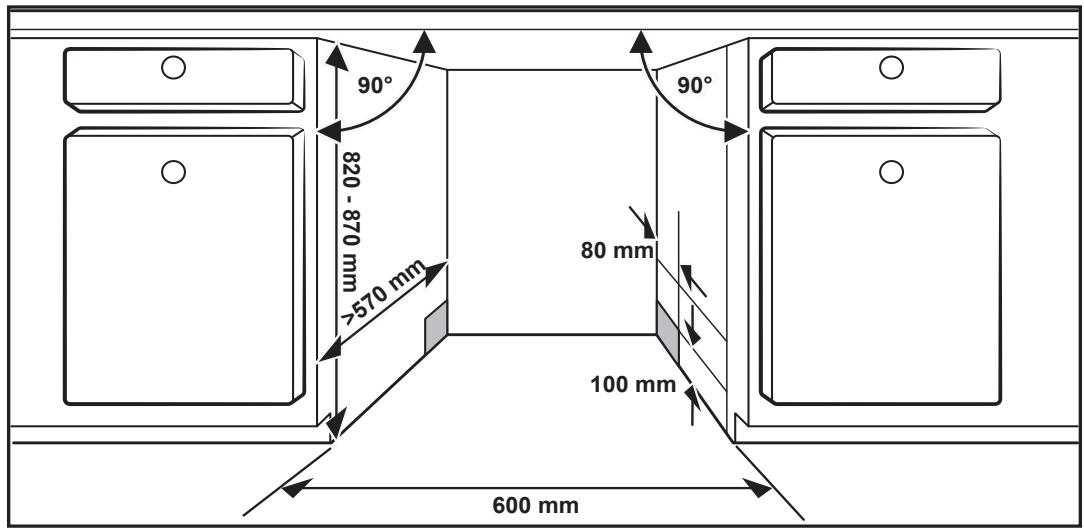

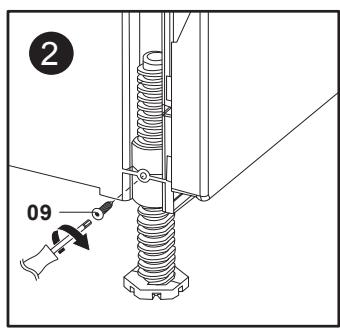

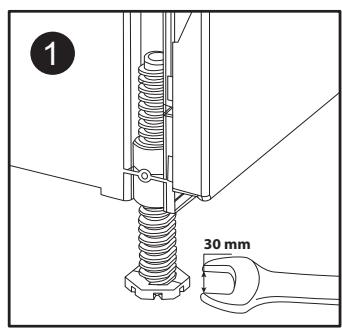

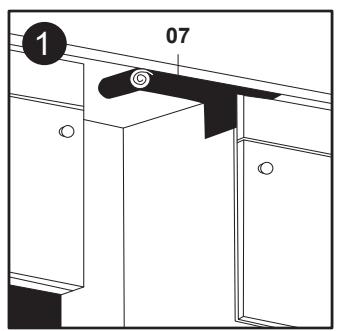

FR Installation du lave-vaiselle encastrable

Pour garantir une installation appropriée, cet appeareil doit etre pose en dessous du plan de travail, entre deux meubles bas. Une plinthe peut etre installee le long des meubles bas et du lave-vaiselle.
IMPORTANT : pour eviter d'endommager les pieds de support, s'assurer que les vis de fixation 11 et 12 sont utilisées pour fixer I'appareil sur les meubles bas alsi que sur le plan de travail.

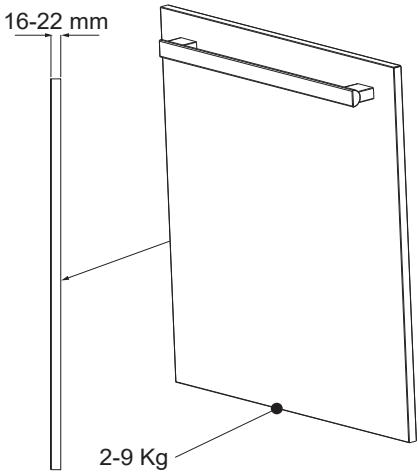

FR Fixation du panneau de porte de cuisine décoratif

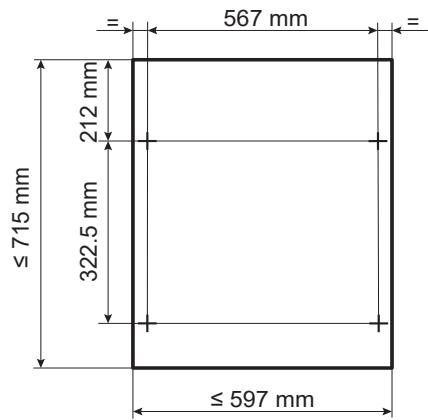

À l'aide d'une alène, marquer l'arrière de la porte décorative (non fournie) en quatre points, comme illustré.

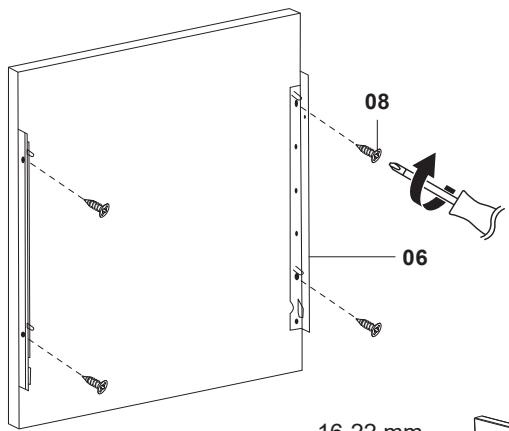

Aligner les deux supports de montage 06 sur les bords de la porte et les fixer avec les 4 vis 08 par le centre des trouès d'œilllets, au niveau des marques effectuées avec l'alène.

S'assurer que les crochets à chaque extrémité du support sont orientés vers le bas.

Marquer les trois trouss restants entre les oeillets de chaque support à l'aide d'une alène. Ne pas utiliser les trouss les plus bas sous les crochets.

Fixer les supports avec les 6 vis 08.

IMPORTANT :

1. Lors de l'installation de la poignée, il peut être nécessaire de fraiser les têtes de vis à l'arrête de la porte décorative pour assurer un ajustement affleurant au lave-vaisselle.
2. Avec une porte de type « Shaker » avec encadrement, s'assurer que la poignée est correctement positionnée pour évider d'endommager le panneau central.

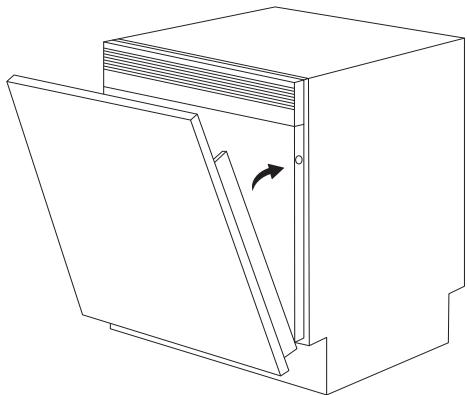

FR Engager les crochets situés au bas de chaque support dans la partie inférieure de la porte du lavevaisselle, puis enforcer délicatement les quatre ergots dans les ouvertures circulaires de la porte. Les bords en plastique de chaque support s'alignent sur les côts du panneau de commande et recouvre les bords de la porte une fois cette opération terminée.

IMPORTANT : Veiller à ce que le haut du panneau de porte soit aligné et complètement engagé dans chaque ouverture avant de fixer les 4 vis à bois 10 lors de l'étape 04.

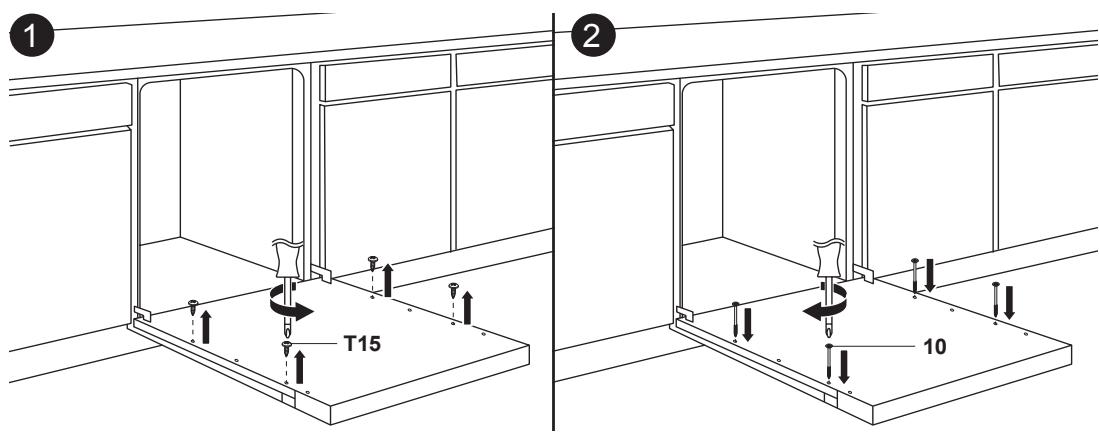

04 10.x4

FR Une fois le panneau de porte installé et à niveau,sterol les quatre vis illustrées à l'aide d'un tournevis T15 et les mettre au rebut.

Fixer le panneau de porte à l'aide des 4 vis à bois 10 dans ces quatre trous.

IMPORTANT : S'assurer que les vis à bois utilisées ne dépassent pas l'épaissur totale de la porte du lave-vaisse et du panneau installé !

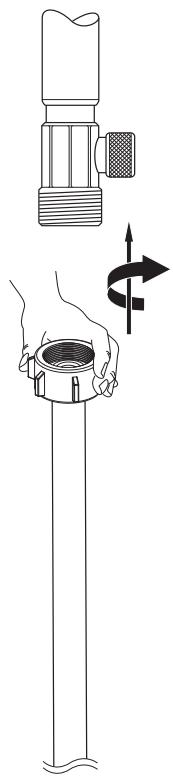

FR Le tuyau d'arrivée d'eau est monté en usine sur la base de l'appareil. Raccorder l'autre extrémité du tuyau à un nez de robinet isolant filtré de 3/4" BSP et s'assurer qu'il est bien serré.

IMPORTANT : cet apparéil nécessite une protection antiretour ajusté pour empêcher les eaux usées de l'appareil de pénétrer dans l'alimentation en eau potable de votre propriété. Lors de l'installation, vous doivent vérifier la présence d'une protection antiretour ajusté pour assurer la conformité aux règlementations locales relatives à l'eau du pays d'utilisation de l'appareil. Cela inclut l'utilisation de composants supplémentaires tels que des clapets antiretour doubles et des tuyaux qui doivent être conformes à la norme EN 1717 ou EN 61770.

A/B

C

D

E

FR ATTENTION

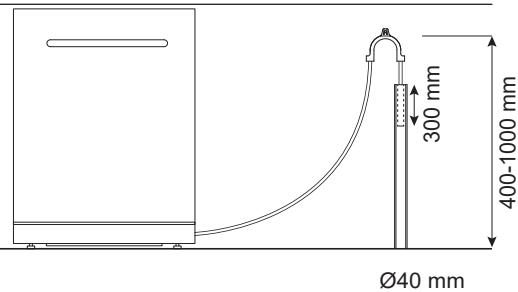

1. Ne pas raccarder le tuyau d'évacuation à plus de 1m du sol.
2. S'assurer que le tuyau d'arrivée d'eau et le tuyau d'évacuation sont correctement montés pour éviter les fuites. Ne pas plier ou écraser les flexibles.

FR À l'aide d'un niveau à bulle, vérifier que le lava-vaisse est stable et à plat et qu'il ne bascule pas. La hauteur totale du lava-vaisse peut être ajustée entre 820 et 870mm afin que l'appareil puisse passer sous le plan de travail de votre cuisine.

Pour éviter d'endommager les pieds, soulever les trois pieds l'un après l'autre, et de 20mm maximum à la fois, afin de ne pas incliner excessivement l'appareil.

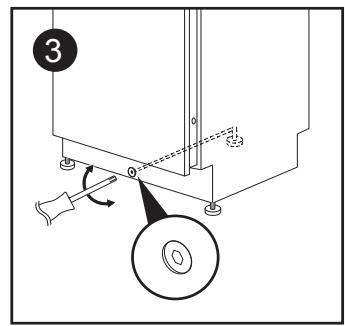

Une fois la hauteur correctement reglee, fixer les deux pieds avant avec les 2 vis 09 et un tournevis T15.

08

FR 1. Pour protégé le dessous du plan de travail et les armoires adjacentes, fixer le ruban adhésif de protection 07 comme illustré.

1. Si le plan de travail est en bois, fixer le lave-vaisse sous le plan de travail à l'aide des 2 vis 12.
2. S'il s'agit d'un plan de travail solide, une petite quantité de colle de fixation peut être utilisée au lieu des 2 vis 12.

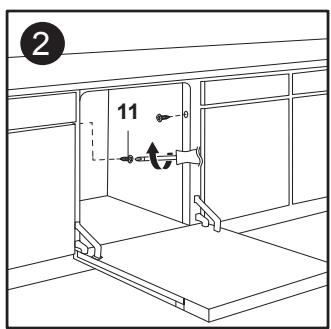

3. Fixer enfin le lave-vaisselle aux meubles adjacents à l'aide des 2 vis 11 dans les trous des parois latérales du lave-vaisselle.

S'assurer que les vis utilisées ne dépasse pas l'épaisseur totale du cadre du lave-vaiselle et du panneau l'边际 du meuble!

FR

Panneau de commande

Commandes

1	Marche / Arrêt	Appuyer sur ce bouton pour allumer ou éteindre le lave-vaisse.
2	Indicateur de programme	Indique l'option actuellément sélectionnée. La sélection par défaut est P3 Eco.
3	Indicateur de sel	Avertissement de faible niveau de sel, replir le réservoir principal.
4	Sélecteur de programme / verrouillage	Appuyer sur ce bouton pour sélectionner le programme de lavage ou le maintainir,enforcé pendant cinq secondes pour verrouiller le panneau.
5	Sélecteur de demi-charge / tablettes	Appuyer sur ce bouton pour définir l'options Demi-charge sur certains programmes ou le maintainir,enforcé pendant cinq secondes pourCHOISIR LE LAVAGE AVEC DES TABLETTE.
6	Indicateur de tablettes	Indique que les tablettes sont la méthode de détergent choisisie.
7	Indicateurs de démarrage différé	Indiquent l'heure de démarrage différé de 3, 6 ou 9 heures, si elle est sélectionnée.
8	Démarrage différé / Menu Réglages	Appuyer sur ce bouton pour régler le démarrage différé ou le maintainir enforcé pendant cinq secondes pour acceder au menu Réglages.
9	Démarrer / Réinitialiser	Appuyer sur ce bouton pour démarrer ou annuler un programme.Remarque 1 : la porto doit être fermée pour que le programme démarre.Remarque 2 : maintenir le bouton Réinitialiser enforcé pendant trois secondes jusqu'à entendre un bip.

Programmes

Indicateur de programme	59° 65°	P1 Cycle complet rapidePour les tasses et les verres légèrement sales qui ont besoin d'un cycle de séchage.
	60°	P2 UniversalPour les casseroles, les poèmes et les verres normalement sales.
	45°	P3 EcoSimilaire au programme Universal, mais utilise moins d'eau et d'énergie.
	75°	P4 IntensifPour la vaisse l'tres sale, y compris les casseroles et les poèmes.
	10°	P5 PréavageCycle court à l'eau froide pour la vaisse entreposee jusqu'à ce que l'appareil soit prét pour une charge complète.

Retirer tous les matériaux d'emballage du lave-vaisse.

Brancher la fiche à l'alimentation et mettre l'appareil sous tension. Le lave-vaisse l'émet un signal sonore unique pour indiquer que vous pouvez le configurer en vue de sa première'utilisation.

Suivre les étapes ci-après pour configurer votre lave-vaisselle en vue de sa première utilisation.

Avant d'utiliser le lave-vaisselle pour la première fois, il faut :

1. Regler la durete de l'eau en fonction de l'eau de votre lieu de residence.
2. Remplir le réservoir de sel avec du sel pour lave-vaisseille.
3. Remplir le réservoir de liquide de rinceage avec du liquide de rinceage pour lave-vaiselle.
4. Ajouter de la poudre ou une tablette pour lave-vaisselette adaptee pour le premier lavage.

Menu Reglages

Le menu Réglages propose diverses options permettant de régler les paramétres suivants :

1. Adoucisseur (durete de l'eau)
2. Signal sonore
3. Dernière utilisation

Pour régler ces paramètres,mettre l'appareil sous tension puis appuyer et maintainir enforcé le bouton Demarrage différé / Menu Réglages pendant cinq secondes. Une fois dans le menu Réglages :

1. Pour régler l'adoucissement, appuyer une fois sur le bouton Programme, puis appuyer plusieurs fois sur le bouton Programme pour régler la durée de conformément au tableau ci-dessous.
2. Pour régler le signal sonore, appuyer une fois sur le bouton Demi-charge, puis sur le bouton Démarrer pour l'éteindre. Répéter cette opération pour réactiver le signal sonore.
3. Pour régler la fonction Dernière'utilisation, appuyer une fois sur le bouton Démarriage différé, puis sur le bouton Demarrer pour l'activer. Répéter cette opération pour désactiver la fonction Dernière'utilisation.

L'adoucisseur d'eau a pour but d'éliminer les mineraux tels que le carbonate de calcium présente dans l'eau, lesquels auraient un effet néfaste sur le bon fonctionnement de l'appareil. Plus la teneur en mineraux de ce genre est élevé, plus l'eau est dure. L'adoucisseur doit être régle en fonction de la durée de l'eau dans votre région. Merci de contacter votre société locale de service de distribution des eaux pour connaître la durée de l'eau dans votre région.

Réglage de la durée de l'eau

La durée de l'eau de l'appareil peut être réglée entre S0 (très douce) et S5 (très dure).

Il n'y a pas besoin d'utiliser de Sel pour lave-vaisselle si I'eau est très douce (S0).

1. Determiner la durée de l'eau au rpres de suaive societe locale de service de distribution des eaux. Ces informations figurent souvent sur le site Web de la société en efectuant une recherche avec voire code postal.
2. Il existe de nombreuses méthodes différentes pour indiquer la durée de l'eau en fonction de votre pays. Les plus courantes se trouvent dans le tableau de durée de l'eau ci-dessous.
3. Déterminer le réglage approprié pour l'appareil (S0 à S5) à partir du Tableau de durété de l'eau à l'aide des informations fournies par votre société locale de service de distribution des eaux. Si l'échelle de durété de l'eau utilisée dans cette région ne figure pas dans le tableau, des tableaux de conversion sont disponibles sur Internet.

Tableau de durete de l'eau

Réglage de l'appareil	État des LED de programme	Dureté de l'eau
		Degrés Clarke (°e)	Degrés français (°fH)
S0	Toutes les LED sont éteintes	0-4	0-6
S1	P1 est allumé	5-14	7-20
S2	P1 / P2 sont allumés	15-20	21-29
S3	P1 / P2 / P3 sont allumés	21-27	30-39
S4	P1 / P2 / P3 / P4 sont allumés	28-41	40-59
S5	P1 / P2 / P3 / P4 / P5 sont allumés	42-62	60-89

IMPORTANT : TOUJOURS UTILISER DU SEL POUR LAVE-VAISSELLE.

Tous les autres types de Sel n'etant pas spécifquement concus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, endommageront I'adoucisseur d'eau. L'utilisation d'un sel inadapté pour une utilisation dans un lave-vaisselle entraine une annulation de la garantie.

Faire l'appoint de Sel uniquement avant de lancer I'un des programmes de lavage complets afin de veiller à ce que le sel renversé ne reste pas en contact prolongé avec le fond de l'appareil. Cela risquerait de provoquer de la corrosion. L'utilisation de sel pour lave-vaisselle dans l'adoucisseur d'eau permet d'éliminer les dépôts de calcium (calcaire) qui se forment lorsque l'appareil est utilisé dans des régions où l'eau est dure.

Remplissage du Réservoir de sel

• Retirer le panier inférieur, puis dévisser et enlever le bouchon du réservoir de sel.
  Pour garantir l'efficacité de l'adoucisseur d'eau, le réservoir de sel doit être rempli avec 500ml d'eau avant d'ajouter le sel.
• Insérer un entonnoir (non fourni) dans le réservoir et ajouter suffisamment de Sel pour lave-vaiselle pour atteindre le bord du réservoir. S'assurer que le réservoir n'est pas trop rempli pour éviter tout déversement de Sel dans le fond de l'appareil. Il est normal qu'un peu d'eau sorte du réservoir pendant le replissage.
  Retirer l'entonnoir et remetre le bouchon en place.
  L'indicateur de sel sur le panneau d'affichage devrait s'eteindre

dès que le premier cycle de lavage complet aura amorcé le système d'adoucisseur d'eau.

Le liquide de rinceage est ajouté pendant le dernier cycle de rinceage et permet d'abaisser la tension superficielle de l'eau avant le démarrage du cycle de séchage.

Ainsi, il ne se formera pas de gouttelettes d'eau sur la vaisselle et le séchage se fera sans traces ni trainées.

IMPORTANT : TOUJOURS UTILISER UN LIQUIDE DE RINÇAGE COMPATIBLE LAVE-VAISSELLE.

Utiliser uniquement du liquide de rincage spécial lave-vaisselle. Ne jamais replir le distributeur de liquide de rincage avec d'autres substances, par exemple du vinaigre, du nettoyant pour lave-vaisselle, etc. Cela endommagera l'appareil et annulera la garantie.

Remplissage du distributeur de liquide de rinceage

Le distributeur de liquide de rincege est situé à l'intérieur de la porte, sur le panneau de détergent.

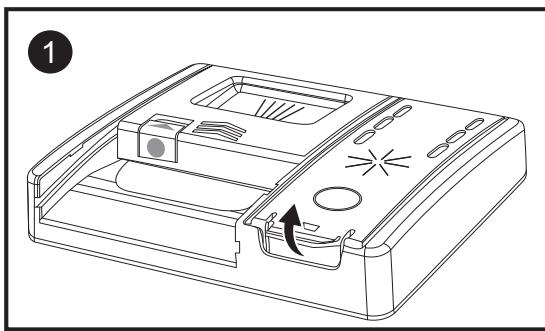

Ouvrir le bouchon à charnière pour y acceder.

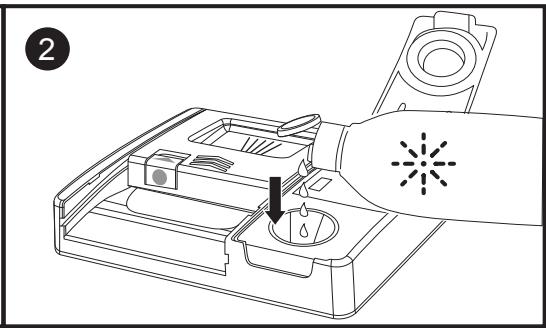

Verser delicatement le liquide de rincege dans le recipient jusqu'à atteindre le repère « max. »; ne pas replir au-delà.

Fermer le bouchon à charnière.

IMPORTANT : ÉPONGER TOUT DÉVERSEMENT DE LIQUIDE DE RINÇAGE AVEC UN CHIFFON ABSORBANT ET Doux POUR ÉVITER UNE QUANTITÉ DE MOUSSE EXCESSIVE PENDANT LE PROCHAIN CYCLE DE LAVAGE.

Réglage du paramètre de liquide de rincege

Le distributeur de liquide de rincege possède six réglages ; il est réglé en usine sur R2. Ce sera le paramètre approprié dans la plupart des cas.

Cependant, s'il reste des gouttes d'eau sur la vaiselle après le lavage, augmenter la quantité de liquide de rinçage dans le menu Réglages.

S'il reste des trainées blanches sur la vaisse l'après le lavage, réduire la quantité de liquide de rincege dans le menu Réglages.

Choix du détergent

Veiller à utiliser uniquement du détergent en poudre ou en tablette adapté aux lave-vaiselle. Toutjours suivre les consignes du fabricant concernant la quantité à utiliser. Parfois, il se peut que les tablettes ne se dissolvent pas complètement et ne soient pas entièrement utilisées pendant le cycle de lavage rapide le plus court. Il est donc recommandé d'utiliser du détergent en poudre pour ce programme.

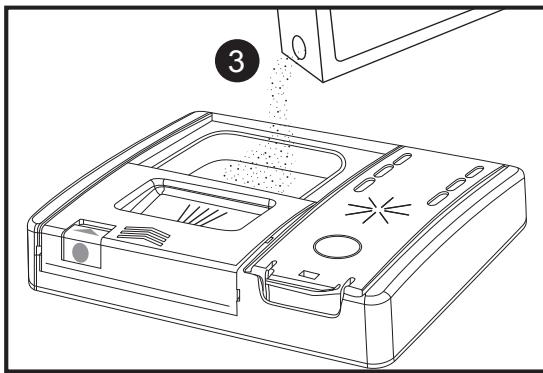

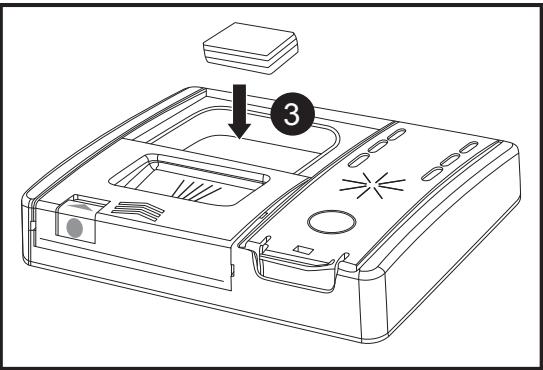

Remplissage du distributeur de dédTergent

Pour ouvrir le couvercle de détergent, appuyer sur le couvercle au point A ; il s'ouvre sous l'effet du ressort. Une fois que le détergent approprié a été placé dans le réservoir, fermer le couvercle en le faisant glisser vers l'avant en position B et en appuyant dessus jusqu'à entendre un déclic. Toujours ajouter le détergent juste avant de lancer chaque cycle de lavage.

Chargement et déchéancement des paniers du lave-vaisselle

Pour garantir des performances optimes de l'appareil, suivre les consignes ci-après pour replir le lavevaisselle. Les fonctions et l'apparence des paniers et des paniers à couverts peuvent varier d'un modele à l'autre.

IMPORTANT : INFORMATIONS RELATIVES AU CHARGEMENT CORRECT DU LAVE-VAISSELLE POUR GARANTIR DES PERFORMANCES DE LAVAGE ADEQUATES :

• laver uniquement des éléments lavables au lave-vaissette.
• Ne pas laver d' éléments en bois, en aluminium, en cuivre ou en porcelainine fine.
• Ne pas laver des verres en cristal de plomb.
• Retirer les résidus d'aliments présents sur la vaisse l et les couverts.
• Retirer les résidus d'aliments de la vaisse en trempant cette dernière dans l'eau pour les ramollir.
• Ne pas laver les petits objets légers car ils peuvent sorting des paniers.
• S'assurer que les verres et les éléments fragiles ne touchent rien d'autre dans les paniers.
• Vérifier que tous les recipients (verres, tasses et casseroles) sont à l'envers et en position stable pour éviter tout retournement et risque de lavage incorrect ou accumulation d'eau.
• Veiller à ce que tous les gros couteaux à découvert soient posés à plat dans le panier supérieur et ne soient pas à la verticale.
• Ne placer aucun objet dans les paniers pour éviter debloquer la rotation des bras de lavage.
• Contrôler que les bras de lavage tournent librement avant de lancer le programme de lavage.
  Pour obtenir les valeurs résultats de lavage avec un petit nombre d'éléments, vérifier que ces derniers sont répartis dans tous les paniers.

Chargement du panier supérieur

Le panier supérieur est destiné aux éléments plus légers et plus délicats, comme les verres, les tasses et soucoupes, les petits bolfs et les petites casseroles. S'assurer que la vaisse ne se renverse pas pendant le cycle de lavage.

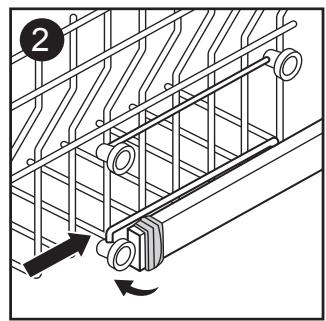

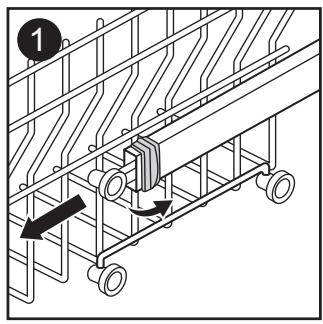

Réglage du panier supérieur

Si nécessaire, il est possible de régler la hauteur du panier supérieur afin d'obtenir plus de place pour les grands ustensiles places soit dans le panier supérieur, soit dans le panier inférieur. Le panier supérieur peut être ajusté en tournant les dispositifs de fermeture aux extrémites des coulisses et en retardant le panier des coulisses. Replacer le panier à la nouvelle hauteur et remettre les dispositifs de fermeture dans leur position d'origine. Les éléments longs, les ustensiles de service, les couverts à salute ou les couteaux doivent être posés à plat pour ne pas gérer la rotation des bras de lavage. Les supports à verres peuvent être utilisés pour tener les pieds fragiles des verres à vin ou être repliés à la verticale si nécessaire.

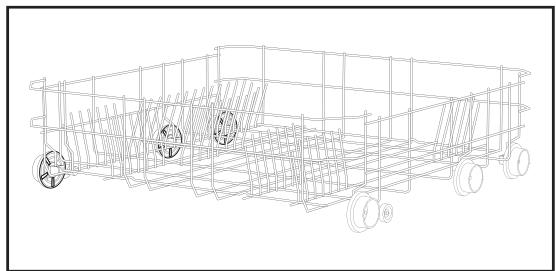

Chargement du panier inférieur

Placer la vaisselle de grande taille la plus sale dans le panier inférieur, notamment les casseroles, poëles, couvercles, assiettes et bols.

S'assurer que les éléments les plus hauts sont placés sur les cots pour éviter de bloquer la rotation du bras de lavage.

Le panier inférieur dispose lui aussi de grilles rabattables. Il est possible de les coucher pour obtenir plus de place pour les articles plus volumineux.

Lancement d'un programme de lavage

Une fois toutes les étapes relatives à l'installation et la disposition de la vaisse ci-dessus réalisées, tout est prét pour pouvoir lancer un programme de lavage pour la première fois.

IMPORTANT : APRÉS AVOIR SELECTIONNÉ LE PROGRAMME ET APPUYÉ SUR LE BOUTON DE DEMARRAGE, L'APPAREIL NE DEMARRE QU'UNE FOIS LA PORTE COMPLÉTEMENT FERMÉE.

1. Ouvrir la porte, replir le lave-vaisselle et ajouter du détergent pour lave-vaisselle ou une tablette 3 en 1 dans le distributeur.
2. Appuyer sur le bouton Marche pour allumer l'appareil. Le programme Eco par défaut est seLECTIONné.
3. Pour désir un autre programme de lavage, appuyer sur les boutons Sélection des options [<] ou [>] jusqu'à ce que l'options souhaïtée soit sélectionnée. Les options s'affichent dans l'ordre indiqué dans le tableau des programmes de lavage ci-dessous. Les détails du programme sélectionné s'affichent sur l'écran.
4. Fermer la porte jusqu'à entendre un déclic; le cycle de lavage se lance.

Tableau des programmes de lavage

Indique les temps de lavage types de chaque programme.

Programme		Description	Durée du programme (minutes)	Température	Demi-charge	Type
P1	59° 65°	Cycle complet rapide	59	60 °C	Non	Lavage / Séchage
P2	60°	Universel	131	60 °C	Oui	Lavage / Séchage
P3	ECO 45°	Eco	233 - 236	45 °C	Oui	Lavage / Séchage
P4	75°	Intensif	135	75 °C	Non	Lavage / Séchage
P5	10'	Prélavage	10	-	Non	Lavage

REMARQUES :

1. Le programme ECO (*EN60436) convient pour nettoyer de la vaisselle normalement sale. Il s'agit du programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle et est conforme à la directive européen Écodesign.
2. Le pré-rinçage manuel de la vaisse entraine une augmentation de la consommation d'eau et d'énergie. Il n'est donc pas recommendé.
3. Le lavage de la vaiselle dans un lave-vaiselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main lorsque le lave-vaiselle domestique est utilisé conformément à cette notice.

Modification ou annulation d'un programme de lavage

Pour modifier le programme de lavage en cours et l'annuler, appuyer sur le bouton Démarrer / Réinitialiser pendant trois secondes. Appuyer sur les boutons Sélection des options pour désirer le nouveau programme.

REMARQUE: si le programme a été lancé depuis un certain temps, il se peut que le détergent ait été distribué et utilisé pendant le cycle de lavage principal. Il est recommandé d'ouvrir la porte et de vérifier le distributeur avant de lancer un nouveau programme.

Ajout de vaisselle en cours de programme de lavage

Si vous souhaitez ajouter un élément pendant un programme de lavage, ouvrir la porte avec précaution pour désactiver le verrouillage.

NE PAS OUVRIR COMPLÉTEMENT la porte si vous entendez que les bras de lavage continuent de tourner, pour éviter tout risque de brûlures dues à l'eau chaude.

Déchéancement des paniers

1. Une fois le programme de lavage terminé, éteindre l'appareil.
2. Ouvrir la porte et laisser la vaisse refroidir avant de la manipuler. Attention : la vaisse sera chaude.
3. Une fois la vaisse refroidie, vider d'abord le panier inférieur, puis le panier supérieur.

Dépannage

Problème	Causes possibles	Solutions
Le lave-vaiselle ne démarre pas	Fusible grillé ou disjoncteur du tableau électrique déclenché.	Remplacer le fusible ou réinitialiser le tableau électrique. Si ce problème persististe, il se peut qu'il y ait un défaut électrique. Contacter le service client pour obtenir des conseils.
	Il n'y a pas de courant électrique.	Vérifier que la fiche est correctement installée et que l'appareil est sous tension.
	La pression de l'eau est basse.	Vérifier que l'acciviée d'eau est raccordée et ouverte.
La pompe d'évacuation ne cesse de fonctionner	Débordement possible.	Contacter le service client.
Bruit	Il est normal d'entendre le bruit de l'eau. Toutefois, il est possible que la vaiselle rouge pendant le cycle de lavage.	S'assurer que le lave-vaiselle est correctement chargeé avant de lancer le programme.
La vaiselle et les couverts ne sont pas complètement propres	Chargement incorrect ou sélection d'un cycle de lavage inapproprié.	S'assurer que le lave-vaiselle est correctement chargeé, que les bras de lavage ne sont pas sales ou obstrués et selectionner le cycle approprié en fonction du niveau de salissure.
FiltresGRAISSEux et obstrués	Intervalle de nettoyage et d'entretien du filtré dépassé.	Retirer et nettoyer tous les filtres régulièrement et utiliser une solution de lavage dédiée aux lave-vaiselle. Toujours suivre les instructions du fabricant concernant l'utilisation.
Un voile se dépose sur la vaiselle en verre ou en céramique	Le verre et la céramique ne sont pas toujours adaptés au lave-vaiselle.	Veiller à ce que les articles fragiles ou non lavables au lave-vaiselle soient lavés à la main uniquement.
Des taches de rouille se forment sur les couverts	Tous les couverts ne passent pas au lave-vaiselle ou ne s'est pas complètement.	Veiller à laver uniquement à la main la vaiselle fragile ou non lavable au lave-vaiselle ou à la sécher vous-même rapidement une fois le cycle de lavage terminé.
Il reste des traces de détergent après le lavage	Détergent incorrect ou liquide de rincege renversé.	Utiliser un détergent approprié et essayer le liquide de rincege renversé avant de lancer un programme de lavage.
Détergent partiellement utilisé ou toujours dans le bac	Certaines tablettes 3 en 1 ne se dissolvent pas complètement pendant les cycles de lavage courts ou lorsque de la vaiselle bloque le bac.	Utiliser du détergent en poudre plutilt que des tablettes 3 en 1 pour les cycles de lavage courts et réorganiser le panier supérieur avant utilisation.

En cas d'erreur

En cas d'erreur pendant l'utilisation, levoyant correspondant au programme concenre clignote rapidement et un bip intermittent retentit. Éteindre le lave-vaiselle à l'aide du bouton Marche/Arrêt, vérifier les tuyaux d'acciviée et d'évacuation de l'eau et résoudre les problèmes déteçés.

Une fois ces vérifications effectuees, selectionner a nouveau le programme de lavage et repeter le cycle de lavage. Si le probleme persiste, contacter l'assistance téléphonique de votre pays au numero indiqué à la fin de ce manuel.

AVERTISSEMENT: NE PAS TENTER DE PROCÉDER VOUS-MÊME AUX RÉPARATIONS; CONTACTER LE SERVICE CLIENT INDIQUE À LA FIN DE CE MANUEL.

Disponibilité des pieces de rechange

Selon leur type, les pièces de rechange peuvent être disponibles pendant une période minimale de sept ans pour les réparateurs professionnels, ou pondant un minimum de dix ans pour les réparateurs professionnelles et les utilisateurs finaux. Pour obtenir de l'aide, contacter le service clientèle ou visiter le site suivant : www.kingfisherspares.com.

Conformément à la Directive UE 2019/2017. Des informations sont également disponibles sur le site Web : www.kingfisher.com/products

En vous assurant que ce produit est éliminé correctement, vous contribuerez à éviter des conséquences potentiellément néfastes sur l'environnement et la santé publique suite à une mauvaise manipulation du produit.

Pour organiser une intervention, contacter le service client à l'un des numérios verts suivants. Composer le numéro qui correspond au pays dans lequel le lave-vaisse a été acheté :

France 0805 114 951 [e-mail]

FR Pièces du filtré

Le système de filtré se compose d'un filtré plat à mailles et d'un filtré cylindrique en deux parties : une partie à mailles fines et une autre à grosses mailles.

1. Filtre plat à mailles : les particules d'aliments seront initialement éliminées et evacuées vers le filtre à mailles en acier avant d'entrée dans le filtre cylindrique en plastique.
2. Filtre cylindrique à grosses mailles : les gros résidus comme les fragments d'os seront récapérés par le filtre à grosses mailles avant qu'ils ne puissant atteindre la pompe.
3. Microfiltré cylindrique : ce filtré retient les plus petites particules d'aliments dans le collecteur pendant le cycle de lavage.
4. Languettes.

Nettoyage des filtres

IMPORTANT : IL EST RECOMMANDÉ DE NETTOYER LES FILTRES UNE FOIS PAR SEMAINE POUR GARANTIR LE BON FONCTIONNEMENT DE L'APPAREIL.

Pour-retirer les filtres à des fins de nettoyage,retirer d'abord le panier inférieur et faire tourner le bras de lavage inférieur afin qu'il soit parallele à l'avant de l'appareil. Ensuite,tourner le haut du filtré cylindrique (2) de 45° dans le sens antihoraire et soulever I'ensemble pour tout retarder.

Pincer les deux languettes (4) situées sur le dessus du filtre à grosses mailles (2) et soulever le microfiltre (3) pour le retarder. Le filtre plat à mailles peut maintenant être retiree en le faisant glisser en dessous du bras de lavage.

Retirer tout résidu d'aliment de grande taille récapuére par les filtres et nettoyer ces derniers soigneusement à l'aide d'une Brosse à l'eau chaude savonneuse. Veiller à ne pas endommager le microfiltre.

Pour réinstaller les filtres, effectuer les étapes ci-dessus dans l'ordre inverse en veillant à ce que les deux languettes du filtre à grosses mailles soient correctement insérées dans le microfiltre. Enfin, faire tournier l'ensemble filtre à l'intérieur du logement du collecteur jusqu'à ce que vous le sentiez descendre légèrement, puis le tourner de 45° dans le sens horsaire pour le verrouiller.

Nettoyage des bras de lavage

Vérifier les bras de lavage chaque semaine pour s'assurer que tous les giclleurs sont propres et non obstrués par du calcaire ou des résidus d'aliments. S'il est nécessaire de nettoyer les bras de lavage, ils peuvent être retirés comme suit :

Bras inférieur

1. Retirer le panier inférieur.
2. Maintenir le bras au centre et le tirer verticalement vers le haut.
3. Nettoyer les gicleurs sous un filt d'eau à l'aide d'une petite Brosse.
4. Remetre le bras en place en le poussant vers le bas jusqu'à ce qu'il s'enclenche.

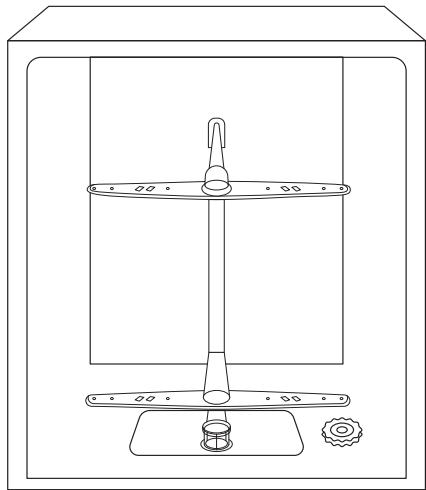

Bras supérieur

1. Le bras supérieur peut être retirez sans retarder le panier supérieur.
2. Pour-retirer l'ensemble du mécanisme du bras de lavage, faire glisser le panier supérieur vers l'avant et déclipser l'avant et l'arrière de la face inférieure du panier supérieur.
3. Dévisser l'écrou de blocage dans le sens horaire pour-retirer le bras de lavage du tuyau d'alimentation.
4. Sinon, pour laisser le tuyau d'alimentation relié au panier et simplementsterolirlebras delavage,devisser l'écrou de blocage comme à l'étape 3.
5. Nettoyer les gicleurs sous un filet d'eau à l'aide d'une petite brosse.
6. Réinstaller le bras de lavage en serrant l'écrou de blocage et en clipsant le bras giclaur sur le panier.
7. Veiller à ce que le tuyau d'alimentation se fixe sur l'alimentation en eau à l'arrière de l'appareil, une fois le panier supérieur repoussé à l'intérieur.

Nettoyage du lave-vaisse

Essuyer régulierement les joints d'étanchéité de la porte avec un chiffon humide bien essoré pour éliminer les traces d'aliments et d'autres résidus. S'assurer que l'eau n'entre pas dans les composants de verrouillage ou électriques montés dans la porte.

AVERTISSEMENT: NE PAS UTILISER DE NETTOYANTS ABRASIFS OU DE TAMPONS À RÉCURER POUR NETTOYER LE LAVE-VAISSELLE. VOUS RISQUERIEZ DE RAYER LA FINITION.

Entretien du lave-vaisselle

Après chaque lavage

Laisser la porte légèrement entrouverte pendant quelques minutes pour permettre à l'humidité et aux odeurs de se disperser.

Nettoyage de l'appareil

Débrancher l'appareil avant de le nettoyer.

Utiliser occasionnellement des produits de nettoyage et de détartrage spéciaux pour lave-vaisse长期以来 ait d'assurer la propre de I'intérieur de I'appareil.

Assistance téléphonique (numéro vert) :

0805 114 951 [e-mail]

ÉLÉMENTS D'EMBALLAGE

A SEPARER + NOTICE A

DEPOSER DANS L BE CAC DE TRI

Cet apparel se recycle

Points de collecte sur www.quafiremedesches.defs. Privilegiez la réparation ou le don de cette appellation

Fabricant :

EU Manufacturer:

Kingfisher International Products B.V., Rapenburgerstraße 175E, 1011 VM Amsterdam, The Netherlands

FR www.castorama.fr

www.bricodepot.fr

www.screwfix.fr

Assistance téléphonique (sans frais) :

0805 114 951 [e-mail]

Pour consulter les manuels d'instructions en

ligne, rendez-vous sur le site
