3601656725858 - Volet 2 vantaux BRICO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Marque	BRICO DEPOT
Modèle	3601656725858
Type de produit	Volet battant 2 vantaux
Nombre de vantaux	2
Matériau	Bois (pin)
Dimensions (L × H)	À recouper selon ouverture (jeu de 5 mm en haut et en bas)
Poids	Environ 40 kg (pour un modèle standard double vantail)
Alimentation	Aucune (manuel)
Fonctions principales	Ouverture manuelle, espagnolette de verrouillage
Protection recommandée	Lasure (imprégnation+finition) ou 2 couches de peinture de finition
Entretien	Application d'une lasure ou peinture tous les 2 à 3 ans
Sécurité	Butées haute et basse, arrêts marseillais
Pose	Scellement des gonds, fixation des écharpes (si 1 vantail)
Pièces détachées disponibles	Espagnolette, gonds, pointes, écharpes, arrêts marseillais
Réparabilité	Oui, pièces standard du commerce
Contenu de la notice	Instructions de montage et d'installation

FOIRE AUX QUESTIONS - 3601656725858 BRICO DEPOT

Comment ajuster la hauteur du volet ?

Mesurez la hauteur de l'ouverture et recoupez si nécessaire le panneau en prévoyant un jeu de 5 mm en haut et en bas. Si besoin, ajustez la tige de l'espagnolette à la scie à métaux.

Comment fixer l'espagnolette ?

Fixez le lacet et le support d'espagnolette avec les vis TR 4x20 (noir) de sorte que la poignée soit horizontale. Ajustez la hauteur de la poignée avec les 2 vis pointaux au dos de la poignée.

Quelle protection appliquer avant la pose ?

Le volet doit recevoir une protection adaptée : soit une lasure (imprégnation + finition), soit 2 couches de peinture de finition.

Comment sceller les gonds ?

Présentez le volet dans l'ouverture, maintenez les gonds aux pentures, calez, tracez, retirez les gonds, cassez l'emplacement, puis scellez les gonds avec du ciment.

Où installer les arrêts marseillais ?

Pour une fenêtre, placez l'arrêt à 300 mm du côté gond. Pour une porte-fenêtre, installez-le environ au milieu de la hauteur du volet.

Quel jeu prévoir entre le volet et l'ouverture ?

Prévoyez un jeu de 5 mm en haut et en bas pour permettre une ouverture et fermeture sans frottement.

Que faire si le volet est trop grand ?

Mesurez la hauteur de l'ouverture et recoupez le panneau en conséquence. Ajustez également la tige de l'espagnolette à la scie à métaux si nécessaire.

Comment poser les écharpes ?

Les écharpes sont fixées avec des pointes tous les 200 mm environ. Suivez la configuration (droit poussant ou gauche poussant) selon le vantail.

Peut-on remplacer une pièce défectueuse ?

Oui, les pièces comme l'espagnolette, les gonds ou les arrêts marseillais sont des pièces standard disponibles dans le commerce.

Quelle est la fréquence d'entretien ?

Il est recommandé d'appliquer une lasure ou une peinture de finition tous les 2 à 3 ans pour protéger le bois.

MODE D'EMPLOI 3601656725858 BRICO DEPOT

• Pointes pour fixation des écharpes (uniquement si 1vantail)
• Ciment
• Cheville 08

Le volet doit receivevoir une protection adaptée au moment de la pose. Soit une lasure (imprégnation+finition), soit 2 couches de peinture de finition.

1 = PREPARATION.

SI VANTAIL.

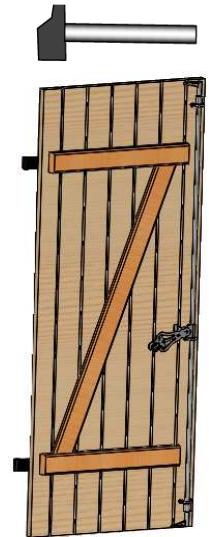

2) Pointer l'écharpe selon la configuration. (1 pointe tous les 200mm environ).

1vantail
Droit poussant

1vantail
Gauge poussant

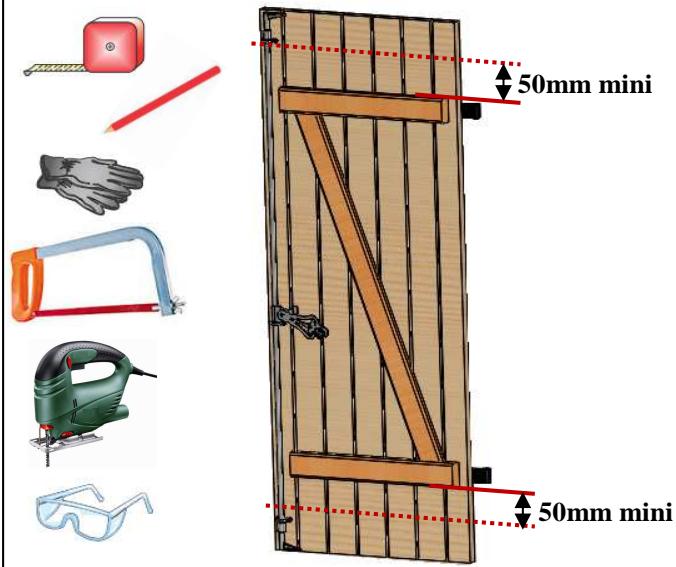

1) Mesurer la hauteur de l'ouverture et recouper si besoin le panneau. Prévoir un jeu de 5mm en haut et en bas.

Démonter l'espagnolette et ajuster la tige si besoin à la scie à métaux.

SI VANTAIL.

3) Ajuster la hauteur de la poignée d'espagnolette avec les 2 vis pointaux au dos de la poignée.

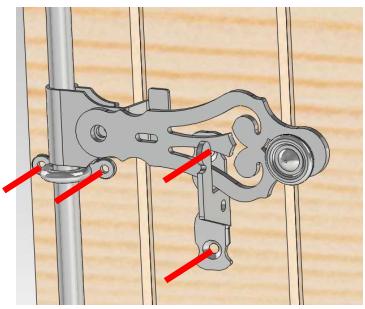

Fixer le lacet et le support d'espagnolette (vis TR 4x20 noir) de sorte que la poignée soit horizontal.

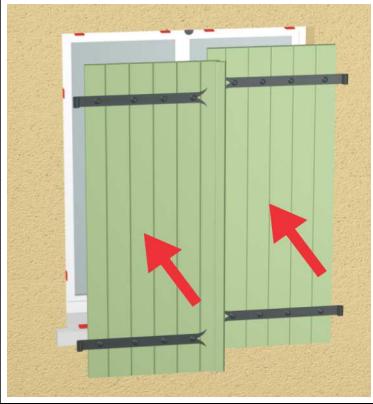

1) Présenter le volet dans l'ouverture

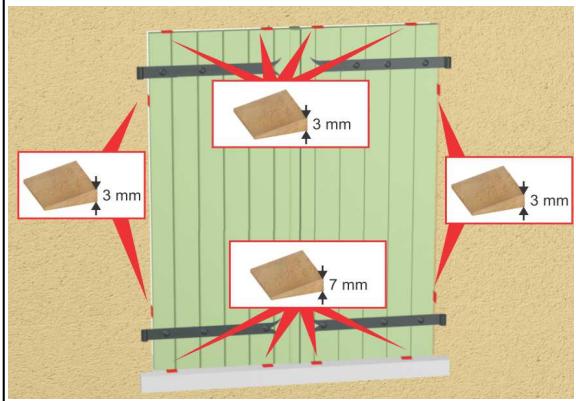

3) Caler

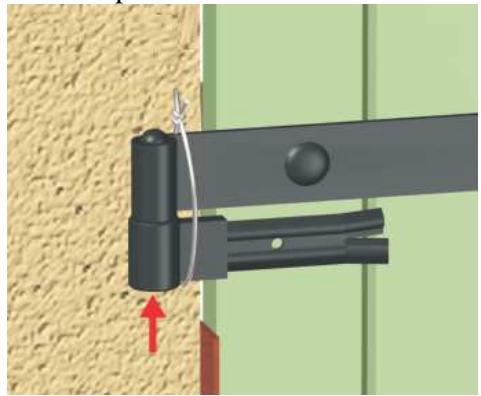

2) Maintainir les gonds aux pentures

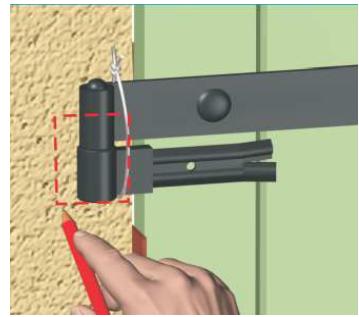

7) Tracer

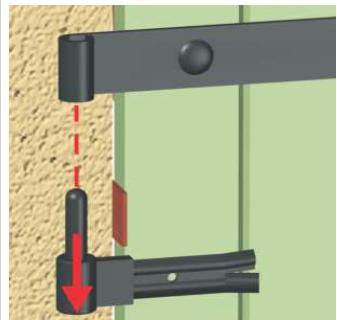

4) Retirer gonds

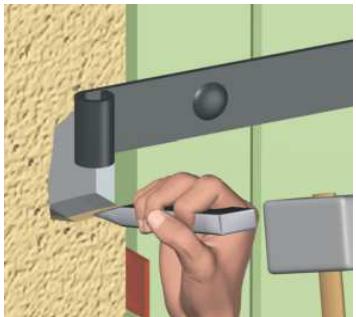

5) Casser emplacement gonds

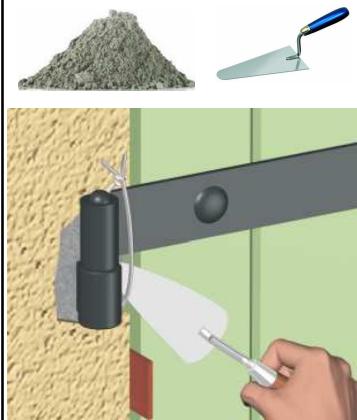

6) Sceller gonds

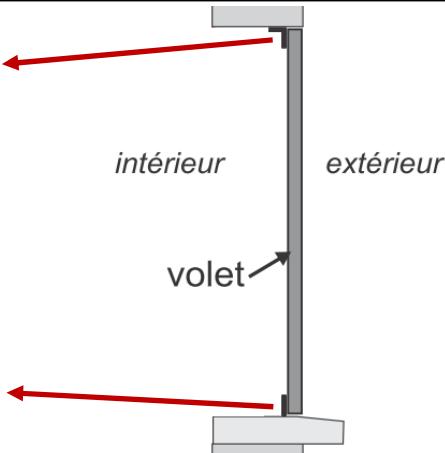

Installer les butees haute et basses comme ci-contre

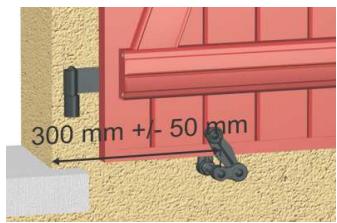

Installer les arrêts marseillais en respectant les régles de positionnement.

Fenêtre: A 300mm coté gond.

Porte fenêtre : Environ au milieu de la hauteur du volet.
