Type d'appareil	Interrupteur automatique
Installation	Boîte d'encastrement Ø65mm, profondeur minimale 40mm
Dimensions	Non précisé
Matériau	Non précisé
Type de montage	Encastré
Alimentation	Non précisé
Fonction principale	Détection automatique et commande de l'éclairage
Zone d'installation	Usage intérieur uniquement
Sécurité	Respecte les normes de sécurité, ne pas ouvrir ni modifier
Entretien	Nettoyer avec chiffon doux, ne pas utiliser de produits abrasifs
Température de fonctionnement	Non précisé
Humidité	Non précisé
Garantie	Non précisé
Normes	Conforme aux exigences de sécurité européennes
Utilisation recommandée	Installation en intérieur, éviter exposition à l'eau
Consignes de sécurité	Couper l'alimentation avant installation, ne pas démonter
Recyclage	Produit à recycler conformément aux consignes locales

FOIRE AUX QUESTIONS - MAUKA BRICO DEPOT

Comment installer l'interrupteur de détecteur de mouvement BRICO DEPOT MAUKA ?

Pour installer l'interrupteur, coupez d'abord l'alimentation électrique. Ensuite, connectez les fils selon le schéma fourni dans le manuel d'utilisation. Fixez l'interrupteur au mur et rétablissez l'alimentation.

Pourquoi le détecteur de mouvement ne s'active-t-il pas ?

Vérifiez que l'interrupteur est correctement installé et alimenté. Assurez-vous également que le capteur n'est pas obstrué par des objets et que la zone de détection est bien configurée.

Comment régler la sensibilité du détecteur de mouvement ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le boîtier du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur de mouvement s'active de manière intempestive ?

Vérifiez si des sources de chaleur, comme des radiateurs ou des lampes, se trouvent à proximité du détecteur. Ajustez la sensibilité ou modifiez l'angle du capteur pour éviter les fausses détections.

L'interrupteur fonctionne-t-il avec des ampoules LED ?

Oui, le détecteur de mouvement BRICO DEPOT MAUKA est compatible avec les ampoules LED, mais assurez-vous que la puissance totale des ampoules ne dépasse pas la limite spécifiée dans le manuel.

Comment réinitialiser le détecteur de mouvement ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela devrait réinitialiser les paramètres aux valeurs par défaut.

Quel est le champ de détection du détecteur de mouvement ?

Le champ de détection du BRICO DEPOT MAUKA est généralement de 110 degrés avec une portée de détection allant jusqu'à 12 mètres, selon les conditions d'éclairage et d'environnement.

Puis-je utiliser le détecteur de mouvement à l'extérieur ?

Oui, ce modèle est conçu pour une utilisation en extérieur, mais assurez-vous qu'il est installé dans un endroit protégé des intempéries pour garantir son bon fonctionnement.

MODE D'EMPLOI MAUKA BRICO DEPOT

FR Interrupteur automatique

ES Interruptor automatico

• Avant toute installation, veuillez couper l'alimentation principale.
• Ne laïsez pas les enfants manipulier ce produit.
  Respectez les schémas de cablage
• Ce produit doit être utilisé en konjection avec un disjoncteur de 2A en avant.

À savoir

1. Installation en boite d'encastrement Ø65mm
   Profondeur minimale de 40mm / 50mm recommendé.
2. Dénudage des cables sur 11mm
3. Entretien superficiel au chiffon doux.
   Ne pas utiliser :
   Acétone, dégoudronnant, trichloréthylène.

IMPORTANT : À LIRE
ATTENTIVEMENT ET À
CONSERVER POUR UNE
CONSULTATION ULTÉRIEURE.

Données techniques

CE	Ce produit est conforme aux exigences de conformité des règlements ou directives européennes applicables.
	Les produits ELECTriques usagés ne doivent pas été jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifique prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
	Produit dont l'emballage fait l'objet d'une consigne de tri en vue du recyclage.
	Utilisation interieure uniquement.

ES

Seguridad

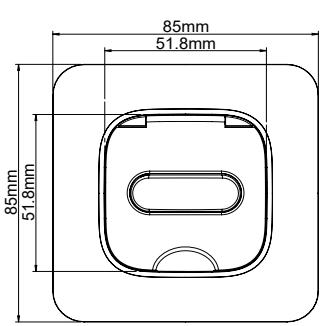

FR Dimensions du produit
ES Dimensiones del producto
PT Dimensoes do produits

02

FR Remplacement de la façade et du couvercle
ES Sustitución de la parte delantera y la cuberta
PT Substituição da parte dienteira e da tampa

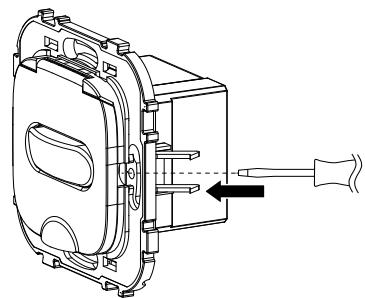

FR Type de bornes : à vis Dénudage des fils : 11mm
ES Tipo de terminal: tipo tornillo Peladura del cable: 11 mm
PT Tipo de terminal: tipo de parafuso Descarnacao do cabo: 11 mm

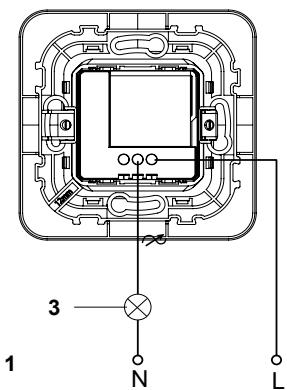

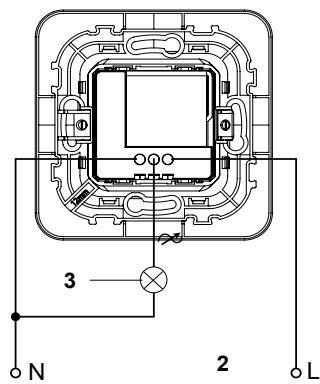

FR 1. Câblage à deux fils 2. Câblage à trois fils 3. LAMPE
ES 1. Cable doble 2. Cable triple 3. LÁMPARA
PT 1. Cablagem dupla 2. Cablagem tripla 3. LÁMPADA

04 FR Presentation & utilisation ES Presentacion y uso BT Apresentacion e utilicio

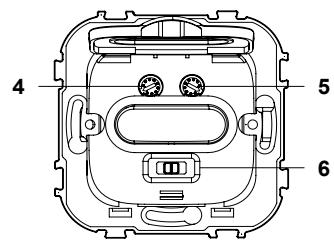

FR 1. Façade de l'interrupteur 2. Lentille du détecteur de mouvement 3. Support de fixation

1. Time: Réglage du temps d'éclairage

5 Lux: Reglage de la sensibilité lumineuse

1. OFF:Interrupteur non actif

PIR:Mode detecteur de mouvement actif
ON:Marchepermanente

L'interrupteur automatique convient particulièrement aux lieux de fort passage (hall, couloir, escaliers...) ainsi qu'aux pieces obscures (salle de bains, sanitaires, cave...).

Il convient deCHOISIR le meilleur emplacement pourvoire detecteur afin d'assurer son bon fonctionnement, une hauteur entre 0.4 et 1.8 mètres du sol.

Assurez-vous qu'aucun obstacle ne se trouve dans le champ de détction. Voitre détecteur balaie un angle de vue de 110^ .

La portée de détction de votre interrupteur automatique est de 9 ± 1 mètres environ. Pour éviter tout déclenchement intempéstif de votre détector évitez de l'orienter vers les points suivants :

Source de chaleur ou de luminere,
Surface réfléchissante (piscine)
- Feuillages etc...

ES

FR Fonctionnement & installation

Il est possible de brancher deux interrupteurs automatiques sur une meme lampe et d'avoir ainsi 2 points d'allumage.

1. Assurez-vous que l'interrupteur automatique convienne à votre installation.
2. Déclipser la plaque de finition. Déclipser la façade dans le cas d'une fixation à l'aide des griffes pour avoir avoir accès aux vis des griffes (Partie 02).
3. Coupez l'alimentation électrique de votre habitation au disjoncteur général.
4. Demontez l'interrupteur que vous souhaitez replacer.
5. Raccordez l'interrupteur automatique monté sur le support de fixation en suivant le schéma de raccordement en partie 03.
6. Insérez l'interrupteur automatique monté sur le support dans la boîte d'encastrement.
7. Fixez le support et le mecanisme sur la boite d'encastrement soit avec les vis de la boite d'encastrement soit avec les griffes fournies avec l'interrupteur automatique.
8. Reclipser la plaque de finition et la façade.
9. Ré-enclenchez le courant principal.

MISE EN GARDE IMPORTANTE: NE JAMAIS ESSAYER DE DÉMONTER OU DE RÉPARER SOI-MÊME CET APPAREIL.

Réglage de la sensibilité lumineuse (LUX) :

L'interrupteur ne fonctionne que lorsque la luminosité ambiente est inférieure à un seul régable.

Pour définiir ce seuil de déclenchement, utilisez le bouton "LUX".
- Tournez le bouton vers + pour augmenter la sensibilité. L'interrupteur se déclenché quand il fait plus clair.
- Tournez le bouton vers - pour diminuer la sensibilité. L'interrupteur se déclenché quand il fait plus souvent.

Réglage de la durée d'allumage après détéction ou temps d'éclairage (TIME):

Ajustez la durée (de 10±3 secondes à 7±2 minutes) pendant laquelle la lumière restera allumée après détéction du dernier passage en utilisant le bouton "TIME".

\section*{Caracteristiques techniques}

Puissance :

COB Dimmable LED : 5W-100W

SMD Dimmable LED : 7W-100W

Fluo:5W-200W

Halogènes/Incandescentes : 1W-250W

Pas pour les ampoules : 12/24V

Tension: 230V 50Hz

Angle de détction: 110^

Distance de détction : 9±1m environ.

Durée d'allumage après détéction régiable : de 10± 3 secondes à 7± 2 minutes

Compatible avec tout type d'ampoule (voir les puissances minimales indiquées)

Installation en remplacement d'un interrupteur simple ou avec plusieurs points de commande.

Fixation à vis ou à griffes en boîte d'encastrement profondeur 40 mm mini.

Montage sans fil de neutre.
