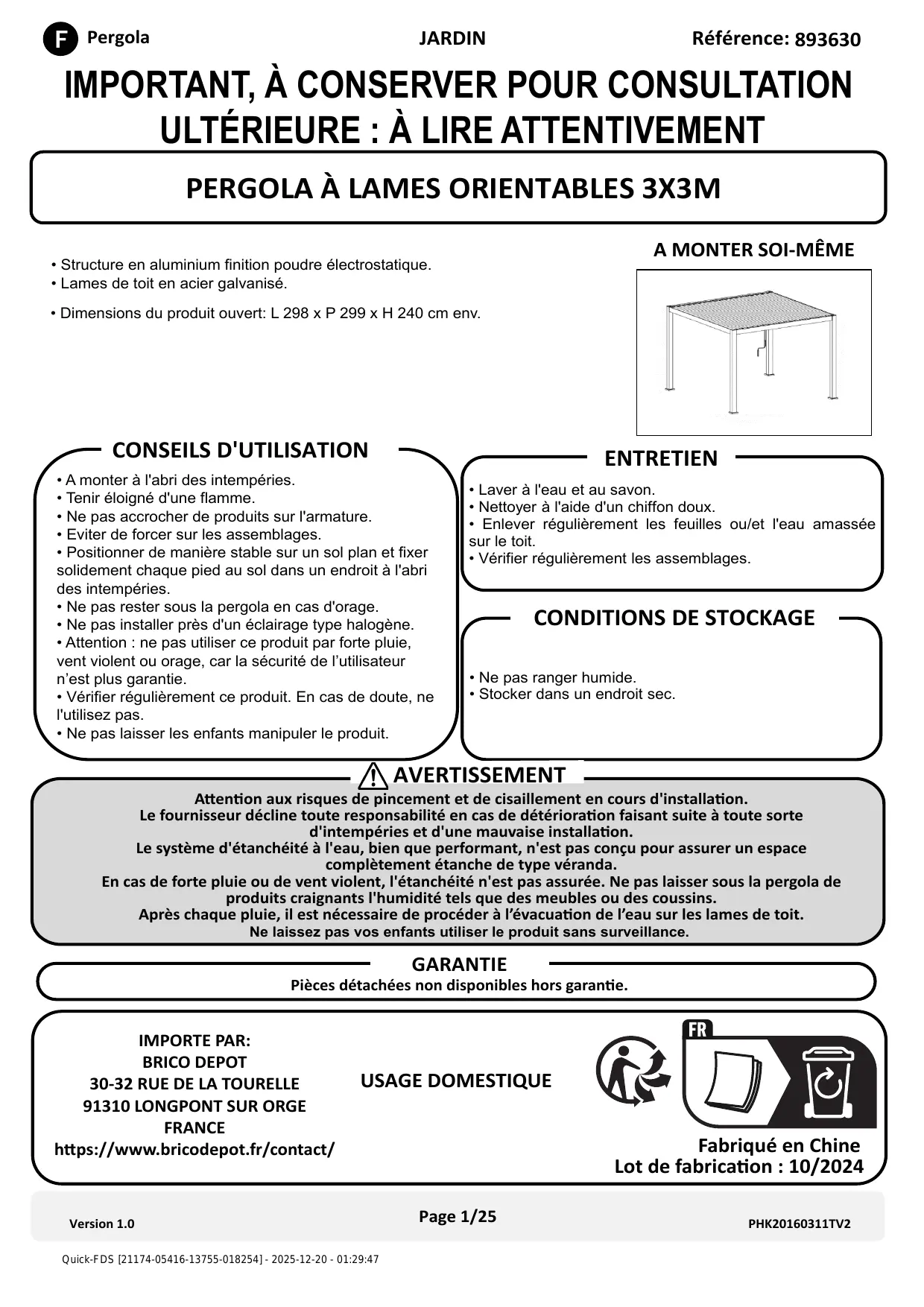

MODE D'EMPLOI Pergola en aluminium lames orientables BRICO DEPOT
IMPORTANT, À CONSERVER POUR CONSULTATION ULTÉRIEURE : À LIRE ATTENTIVEMENT

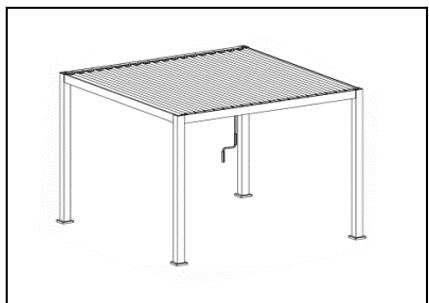

PERGOLA À LAMES ORIENTABLES 3X3M
- Structure en aluminium finition poudre électrostatique.
• Lames de toit en acier galvanisé.
- Dimensions du produit ouvert: L 298 x P 299 x H 240 cm env.
A MONTER SOI-MÊME
• A monter à l'abri des intempéries.
- Tenir éloigné d'une flamme.
- Ne pas accrocher de produits sur l'armature.
- Eviter de forcer sur les assemblages.
- Positionner de manière stable sur un sol plan et fixer solidement chaque pied au sol dans un endroit à l'abri des intempéries.
- Ne pas rester sous la pergola en cas d'orage.
- Ne pas installer près d'un éclairage type halogène.
- Attention : ne pas utiliser ce produit par forte pluie, vent violent ou orage, car la sécurité de l'utilisateur n'est plus garantie.
- Vérifier régulièrement ce produit. En cas de doute, ne l'utilisez pas.
- Ne pas laisser les enfants manipuler le produit.
ENTRETIEN
• Laver à l'eau et au savon.
- Nettoyer à l'aide d'un chiffon doux.
- Enlever régulièrement les feuilles ou/et l'eau amassée sur le toit.
- Vérifier régulièrement les assemblages.
CONDITIONS DE STOCKAGE
- Ne pas ranger humide.
• Stocker dans un endroit sec.
AVERTISSEMENT
Attention aux risques de pincement et de cisaillement en cours d'installation.
Le fournisseur décline toute responsabilité en cas de détérioration faisant suite à toute sorte d'intempéries et d'une mauvaise installation.
Le système d'étanchéité à l'eau, bien que performant, n'est pas conçu pour assurer un espace complètement étanche de type véranda.
En cas de forte pluie ou de vent violent, l'étanchéité n'est pas assurée. Ne pas laisser sous la pergola de produits craignants l'humidité tels que des meubles ou des coussins.
Après chaque pluie, il est nécessaire de procéder à l'évacuation de l'eau sur les lames de toit.
Ne laissez pas vos enfants utiliser le produit sans surveillance.
GARANTIE
Pièces détachées non disponibles hors garantie.
IMPORTE PAR:
BRICO DEPOT
30-32 RUE DE LA TOURELLE
91310 LONGPONT SUR ORGE
FRANCE
https://www.bricodepot.fr/contact/
USAGE DOMESTIQUE
OK
Fabriqué en Chine
Lot de fabrication : 10/2024
Précautions après déballage
- Aménager une zone de montage propre et sèche.
- Vérifier que votre produit n'est pas endommagé.
- Contrôler qu'il ne manque pas de pièces.
- Ce produit doit être monté par 4 adultes compétents.
- Il est recommandé de porter des gants de protection durant toutes les étapes du montage.
Inclus dans le carton
x4
x1
x1
x2
x19
x2
x1
x4
x4
x39
x1
x40


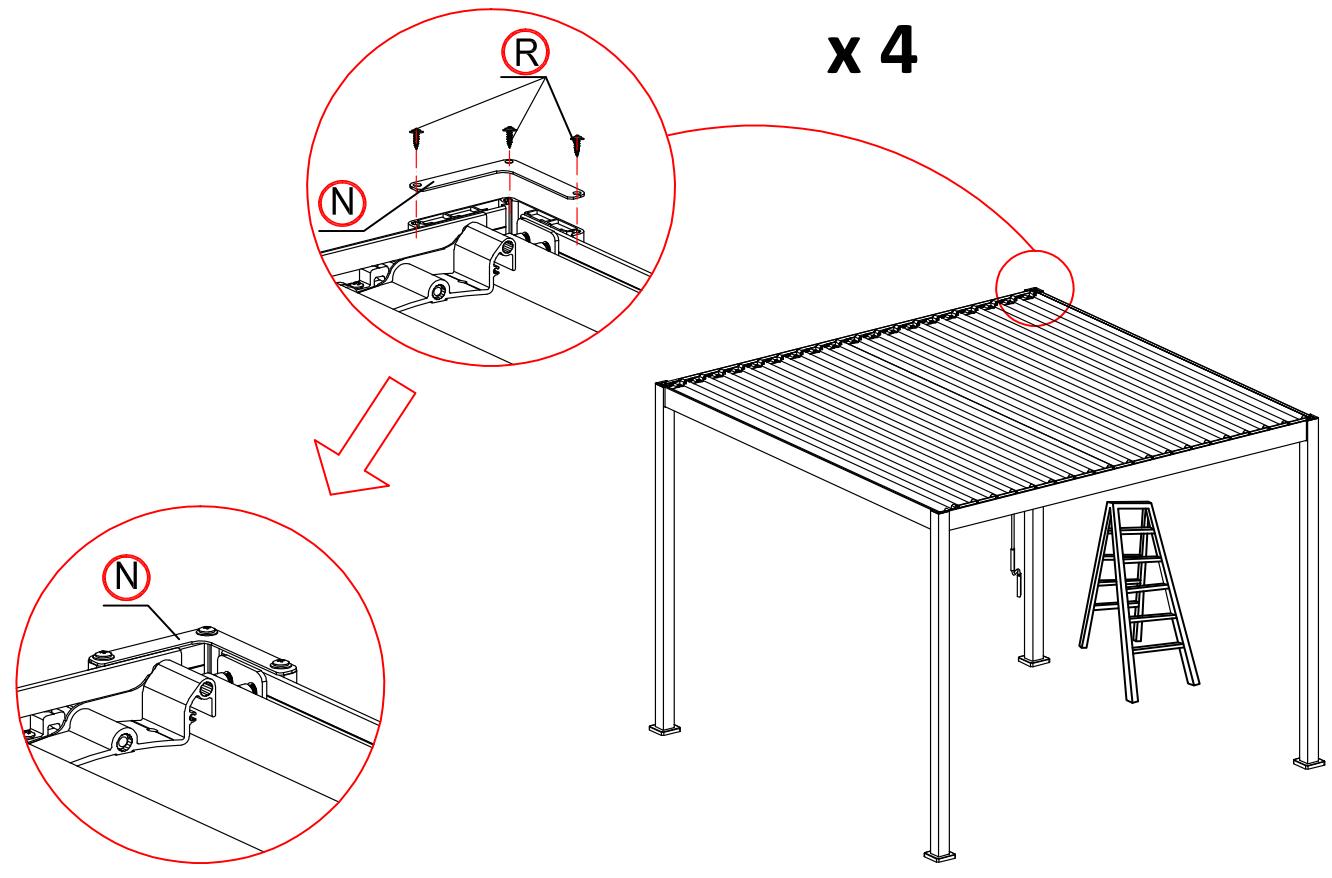

N
x4

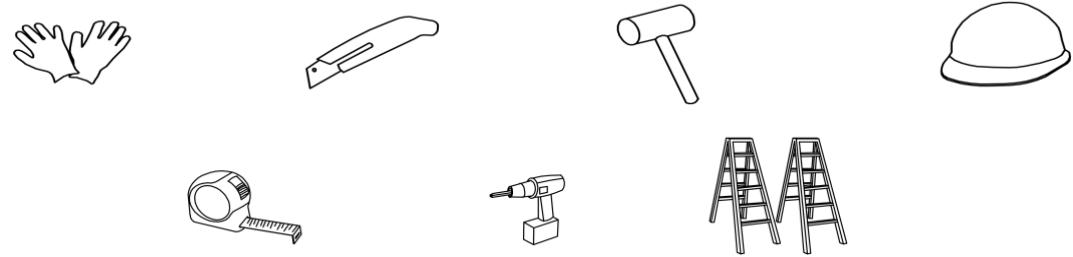

Outils non fournis, nécessaires au montage
Serrer les vis entièrement une fois que toutes les vis sont positionnées.

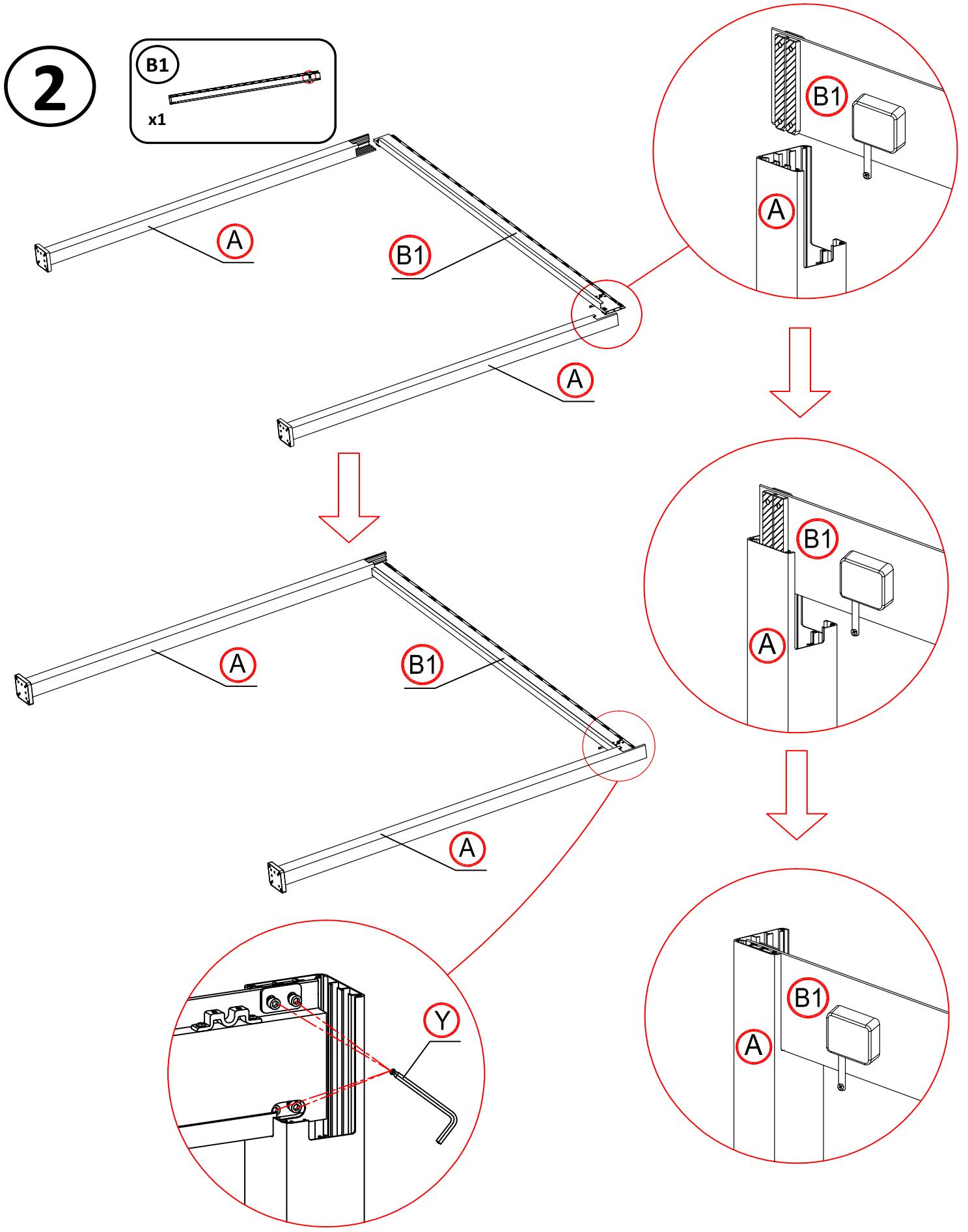

Les vis sont pré fixées sur la pièce B1. Veuillez les desserrer avant de fixer la pièce A. Veuillez les serrer avec l'outil Y après l'assemblage.

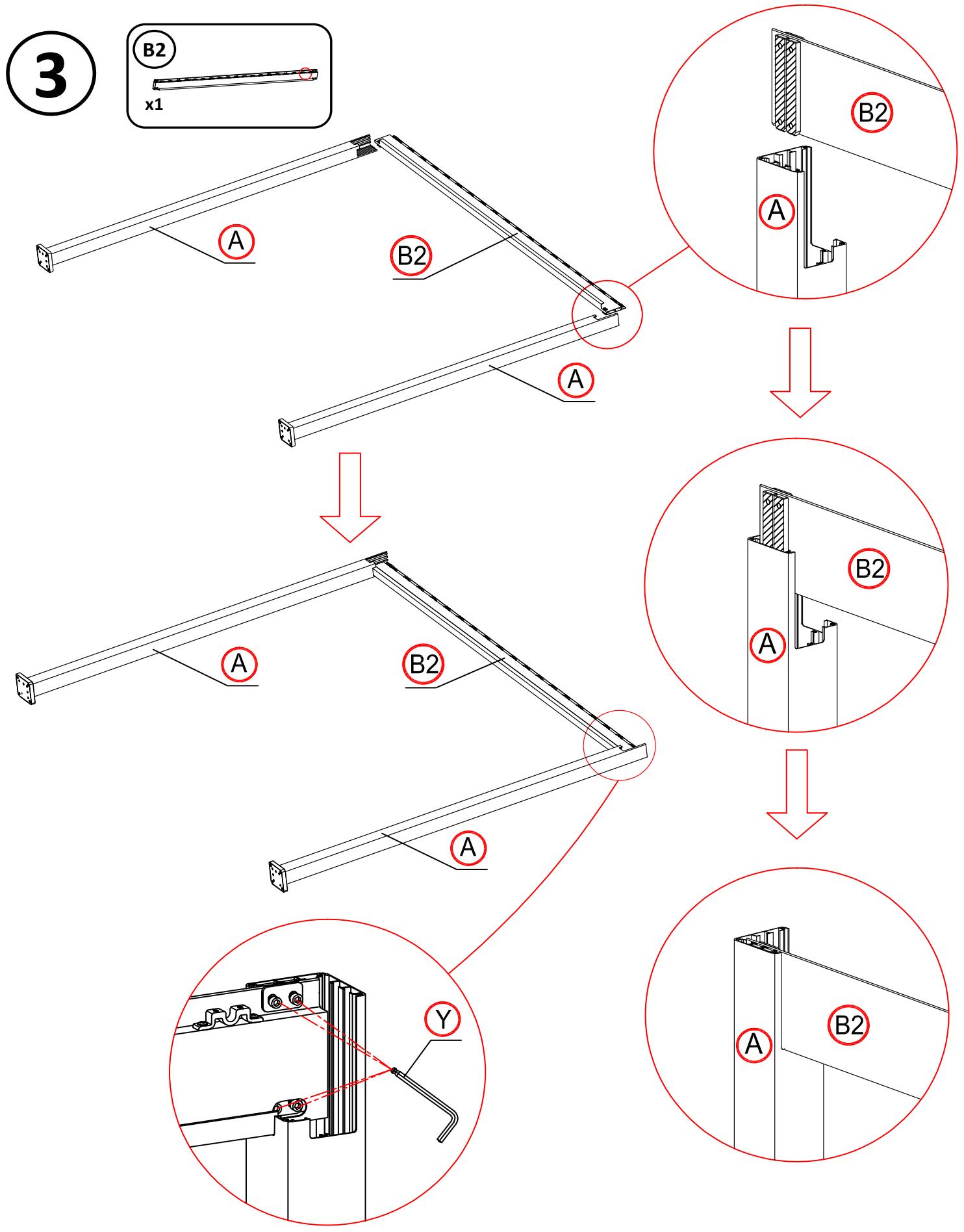

Les vis sont pré fixées sur la pièce B2. Veuillez les desserrer avant de fixer la pièce A. Veuillez les serrer avec l'outil Y après l'assemblage.
x2
C
B2
C
A
B2
B1
C
B2
C
A
B2
Y
B2
C
AVERTISSEMENT

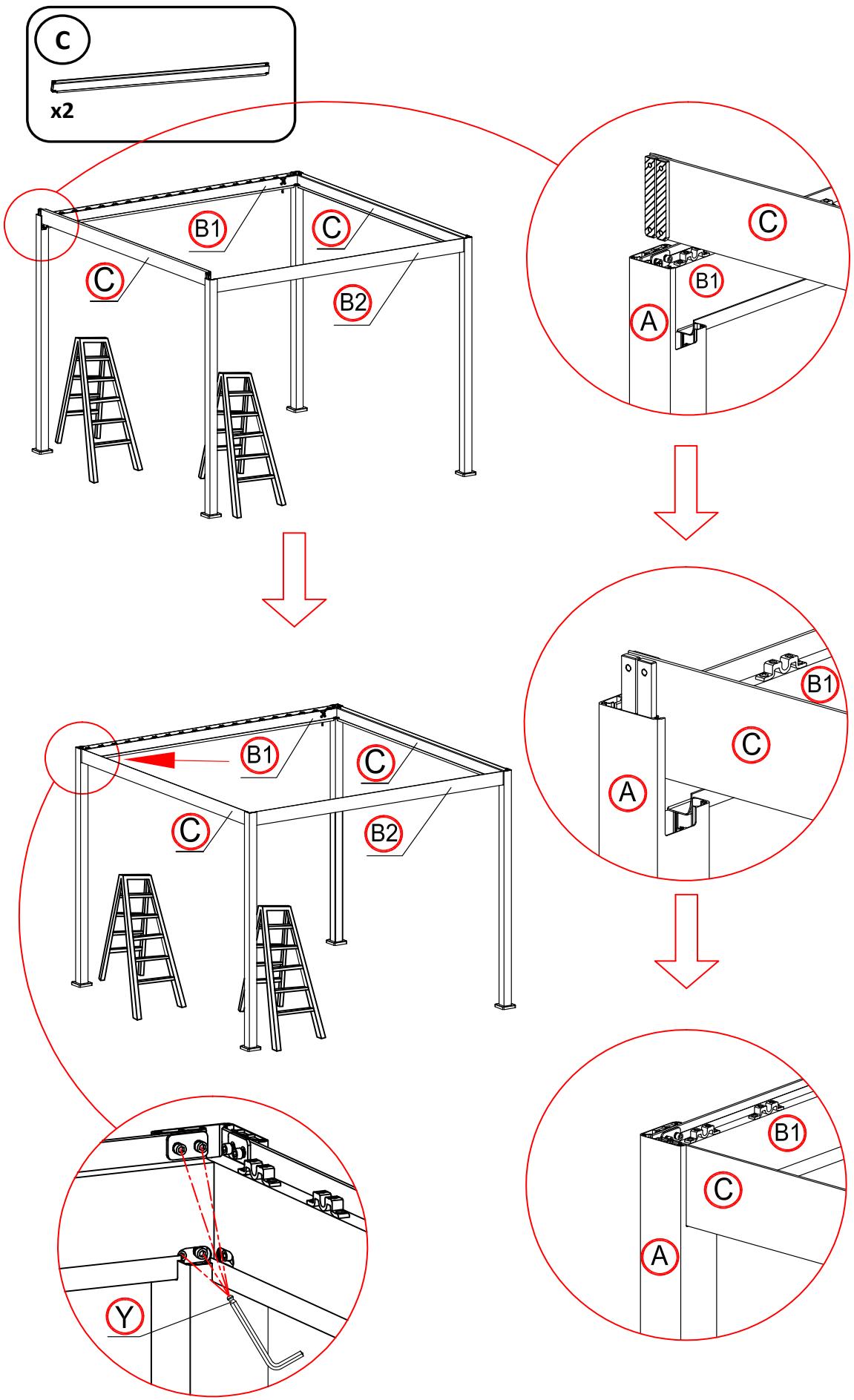

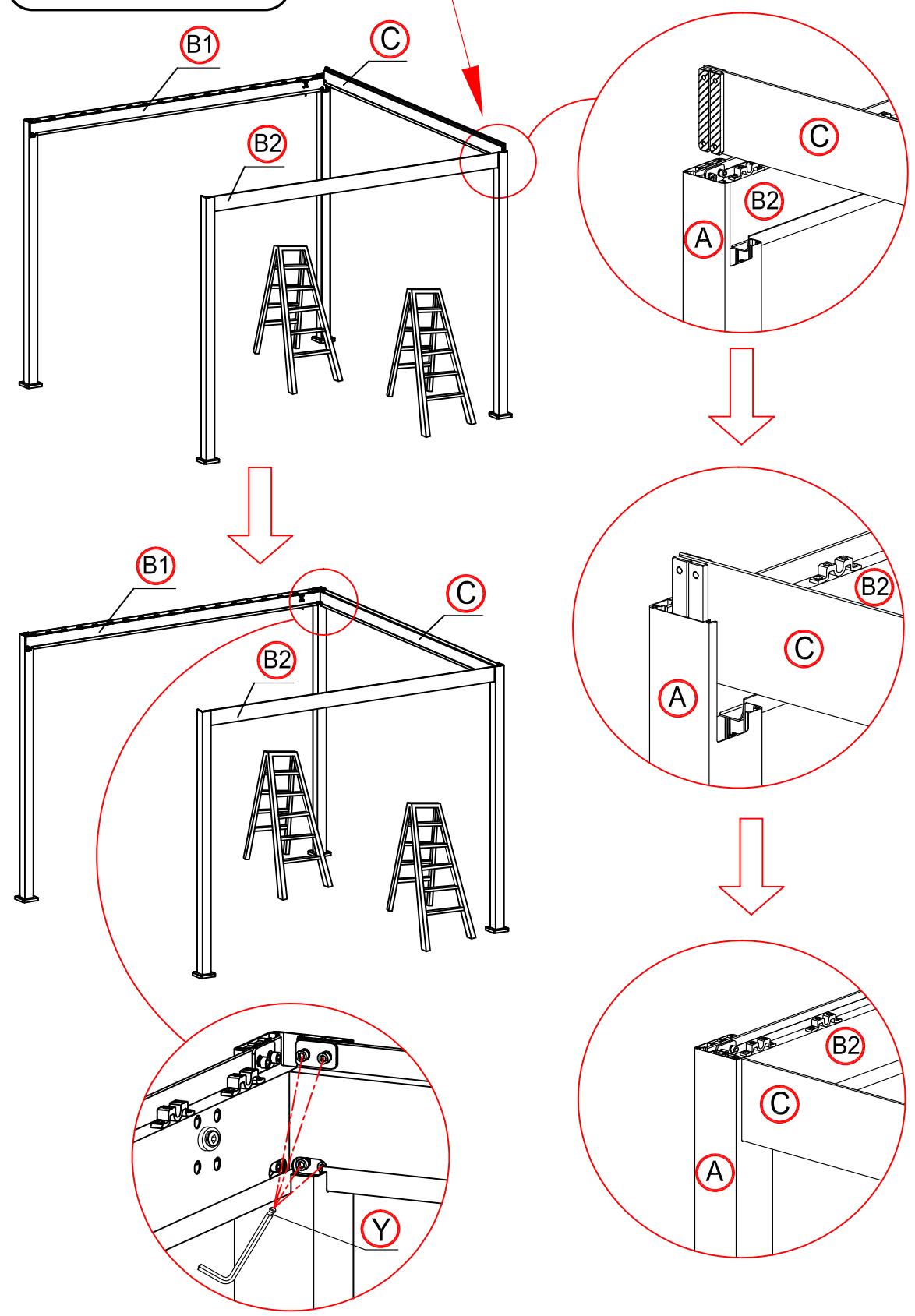

Les vis sont pré fixées sur la pièce C. Veuillez les desserrer avant de fixer la pièce A. Veuillez les serrer avec l'outil Y après l'assemblage.
Les vis sont pré fixées sur la pièce C. Veuillez les desserrer avant de fixer la pièce A. Veuillez les serrer avec l'outil Y après l'assemblage.
x1
x1
C
B2
B1
C
B1
C
B1
C
V
B1
C
H
B1
C

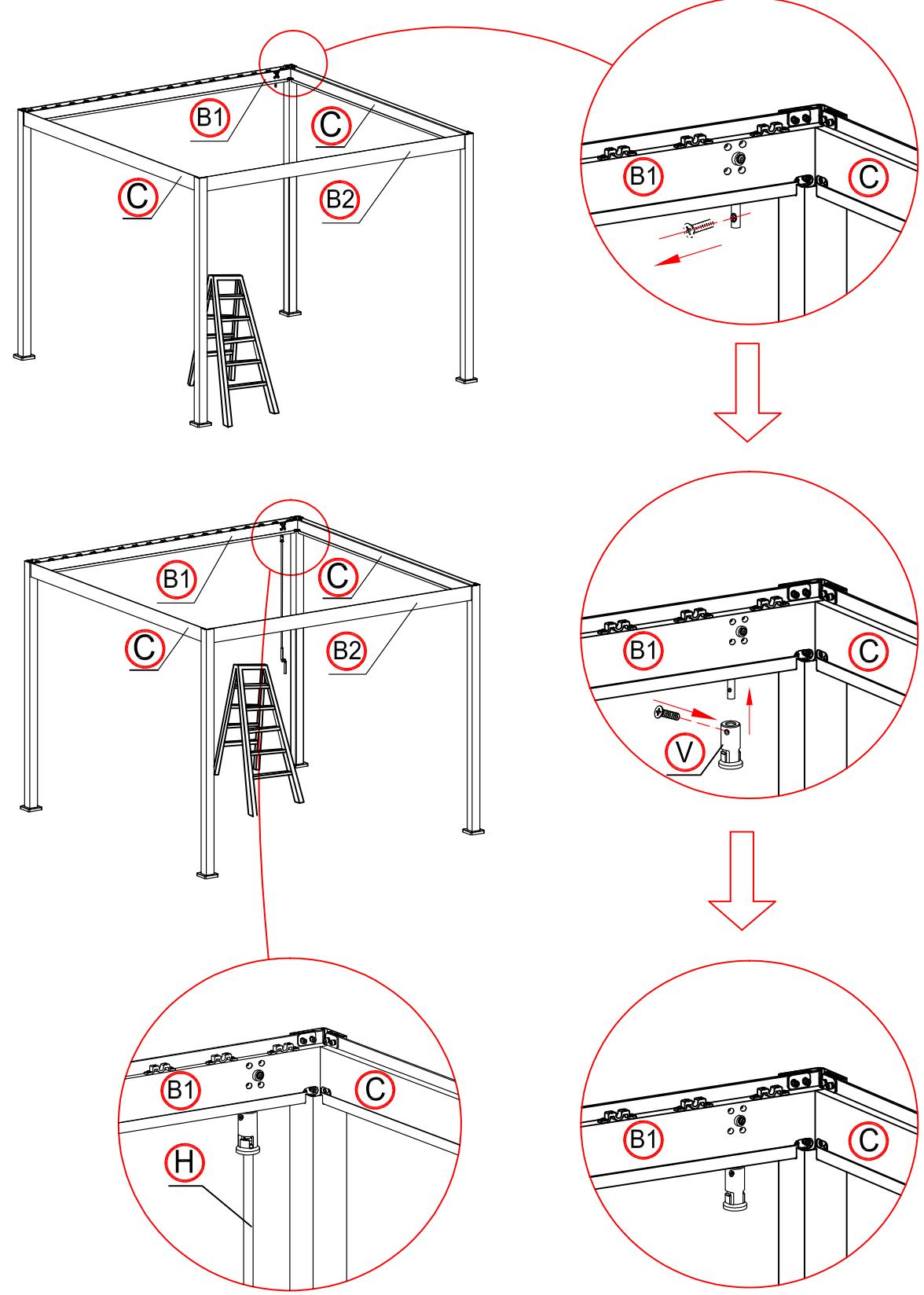

AVERTISSEMENT
Dévissez d'abord puis vissez la pièce V.
7
x19
①
K
(q)
Serrer les vis entièrement une fois que toutes les vis sont positionnées.
x19

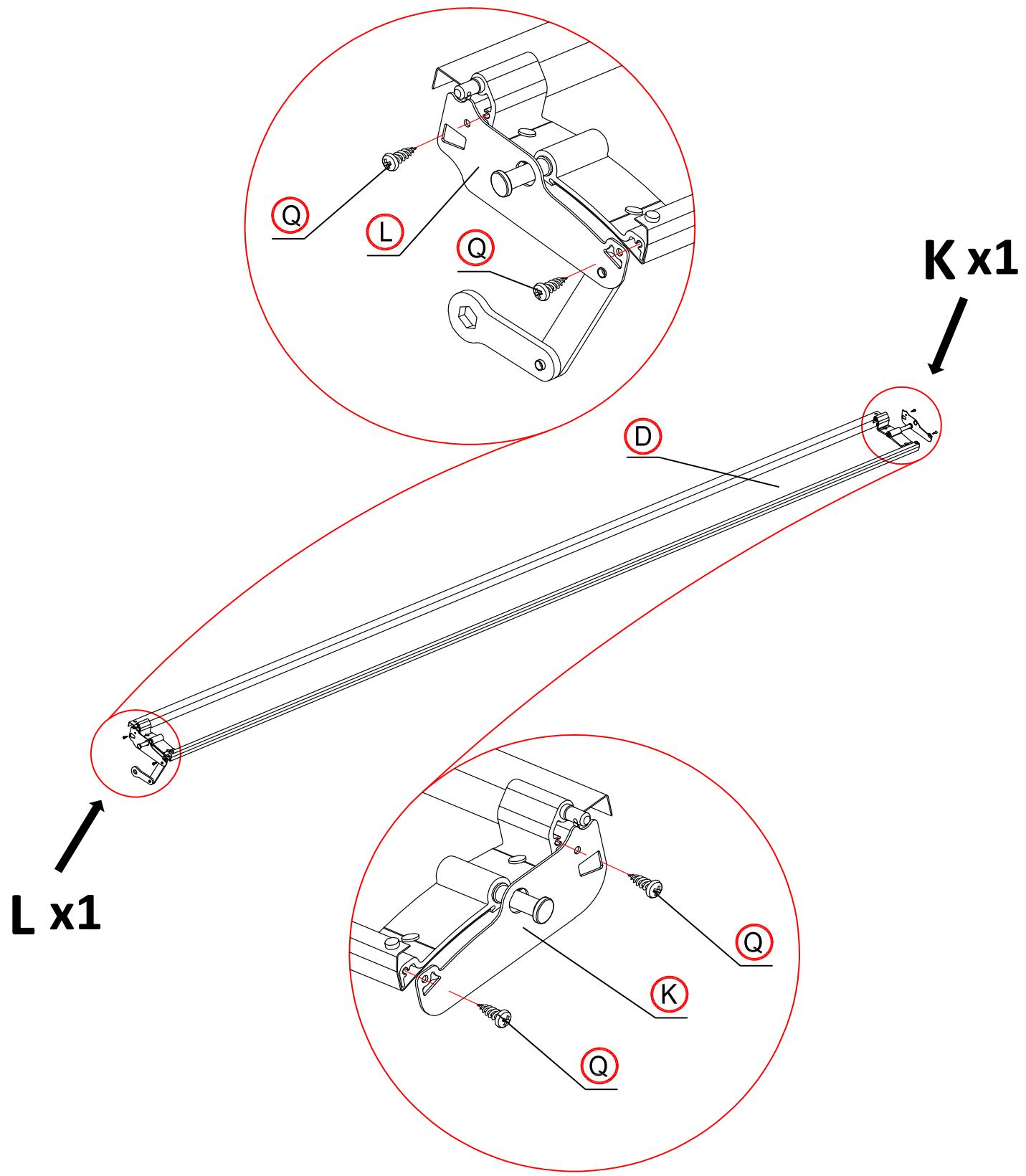

Dévissez d'abord puis vissez la pièce L.
Cet assemblage nécessite 2 personnes pour le faire simultanément.
Serrer les vis entièrement une fois que toutes les vis sont positionnées.
NOTE
Serrer les vis entièrement une fois que toutes les vis sont positionnées.
x19
x39
Serrer les vis entièrement une fois que toutes les vis sont positionnées.
11

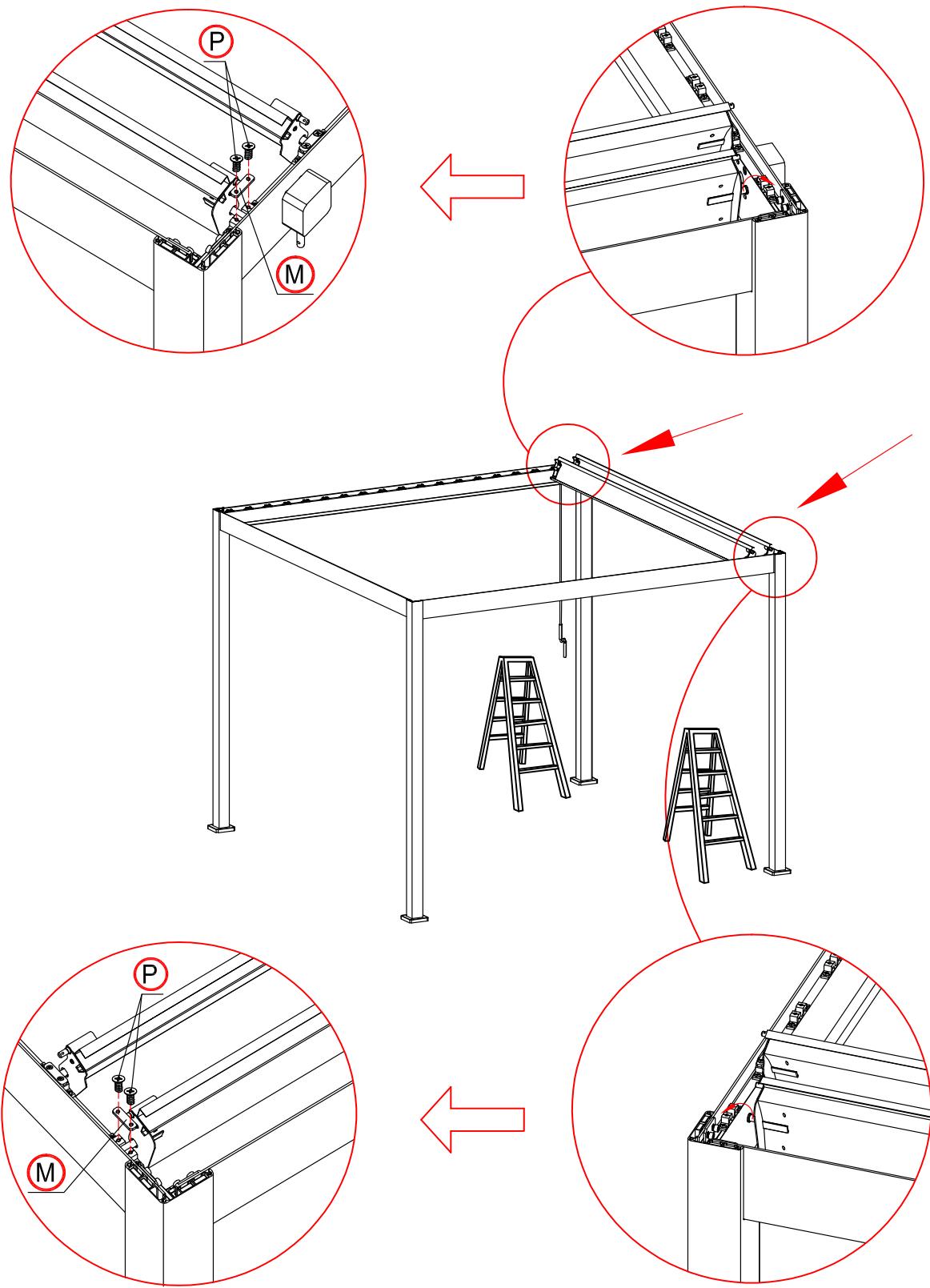

P)
x80
M5 X 12
M
x40
Serrer les vis entièrement une fois que toutes les vis sont positionnées.

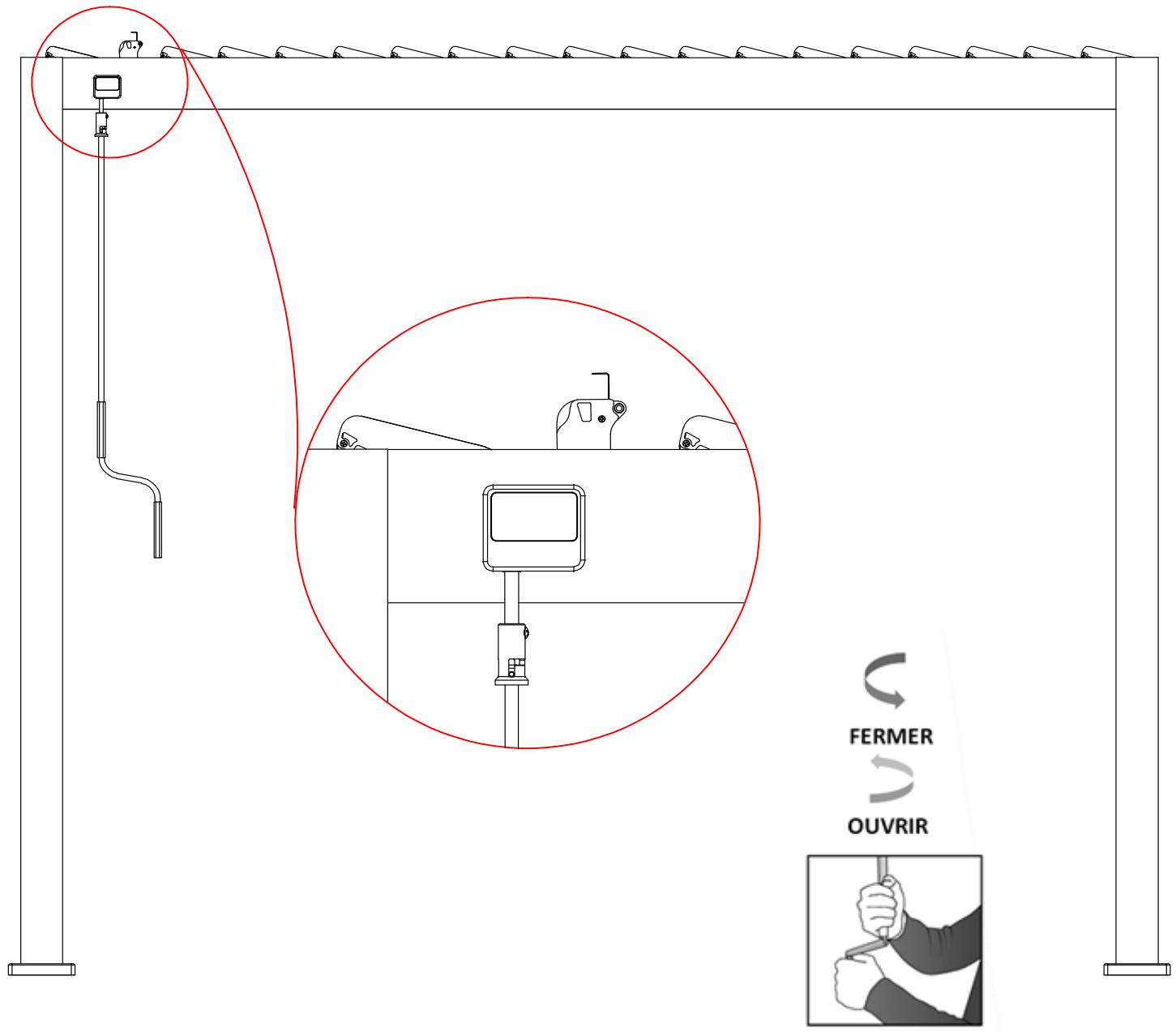

Tournez la lame de toit verticalement pour l'étape suivante.

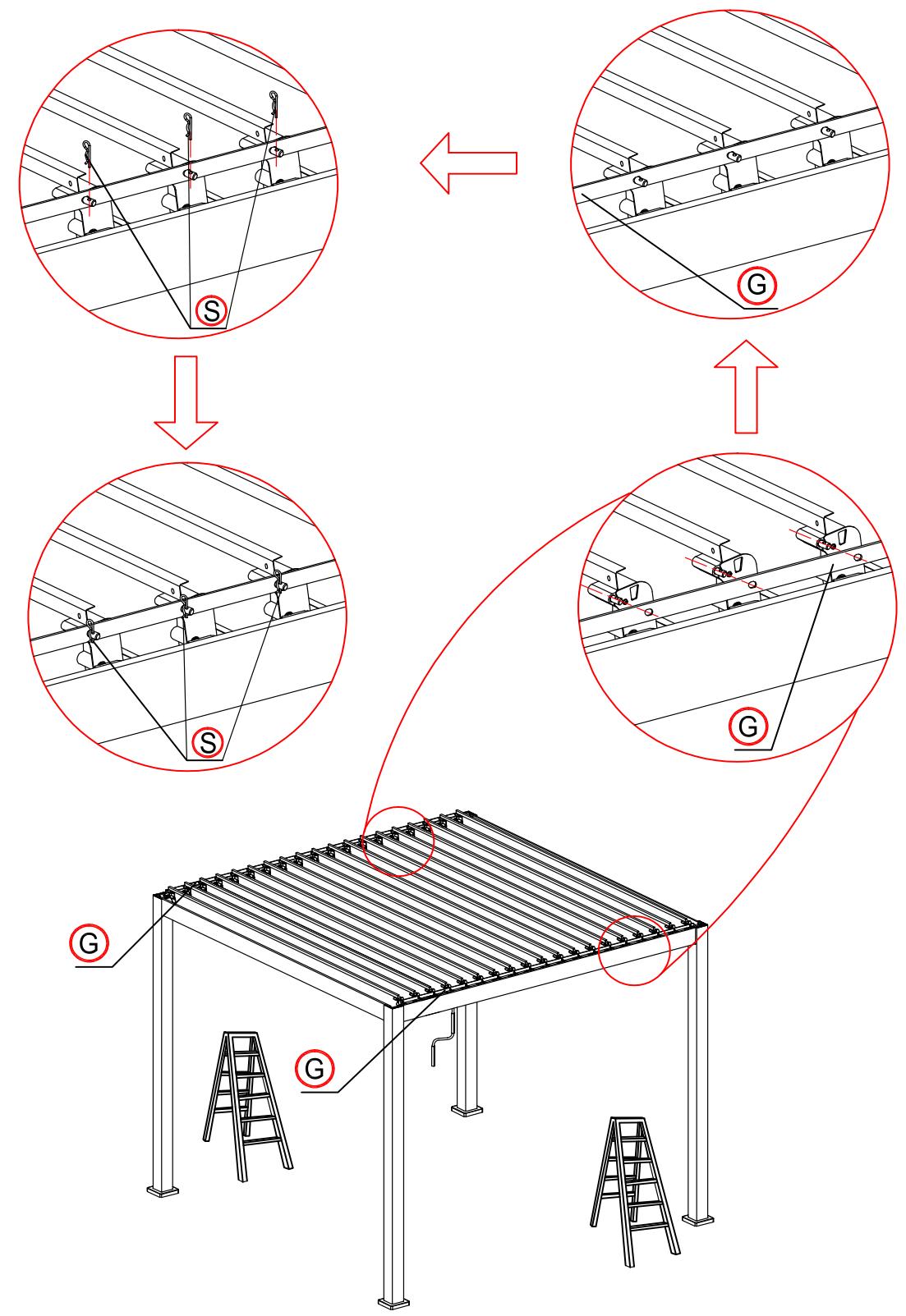

x44
x2
Cet assemblage nécessite 2 personnes pour le faire simultanément.
Cet assemblage nécessite 2 personnes pour le faire simultanément.


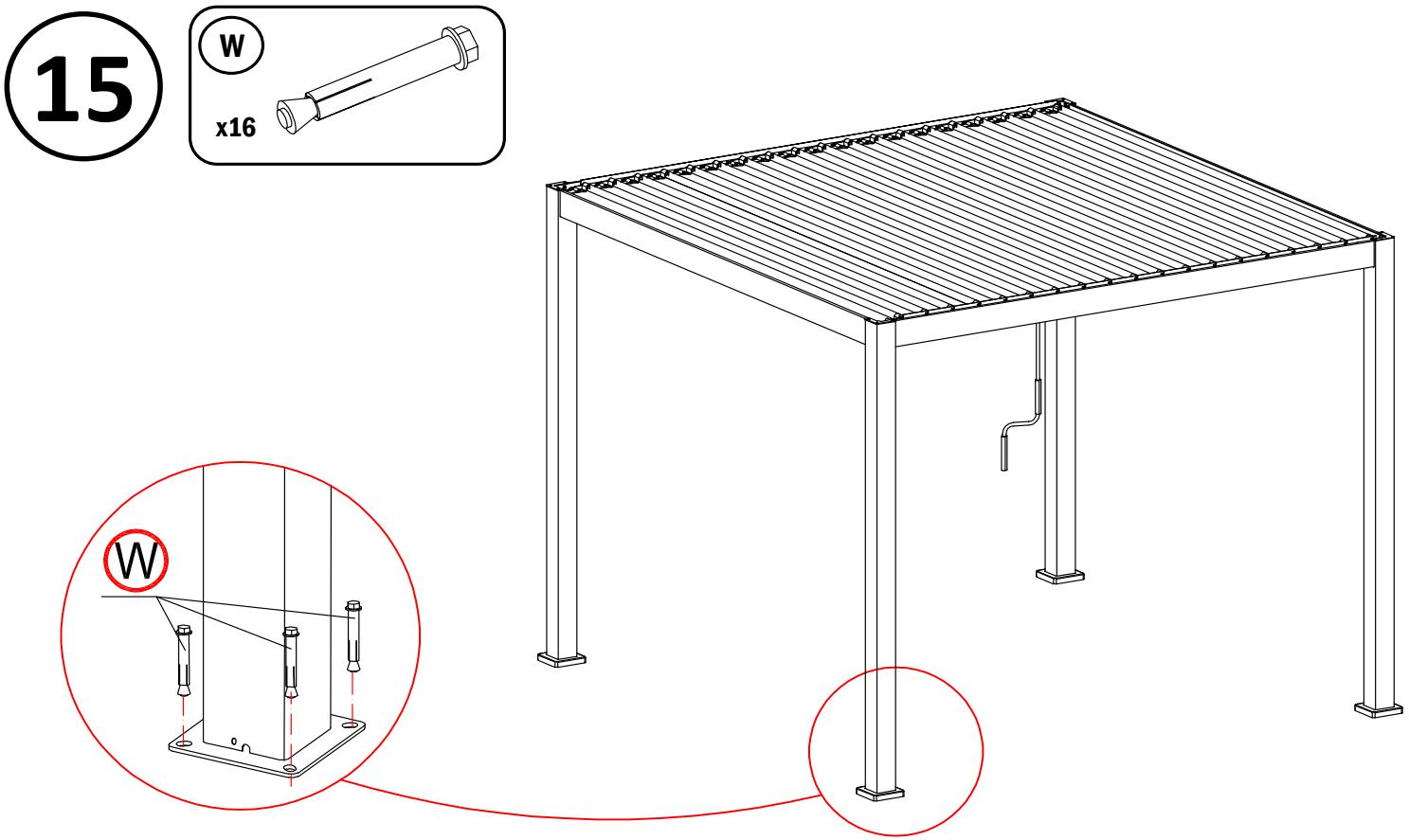

15
W
x16
IMPORTANT
Avant de fixer la pergola au sol, veuillez-vous assurer que :
- La pergola est située sur un sol parfaitement plan et à niveau
- Les poteaux sont positionnés verticalement (sans aucune inclinaison)
- Le toit est positionné horizontalement (sans aucune inclinaison)
- Les diagonales entre les poteaux mesurent la même longueur
• L'ensemble des éléments de visserie sont bien serrés
Un foret SDS-PLUS d'un diamètre de 12mm est fourni avec la pergola. Si celui-ci n'est pas compatible avec votre perceuse, veuillez utiliser votre propre foret.

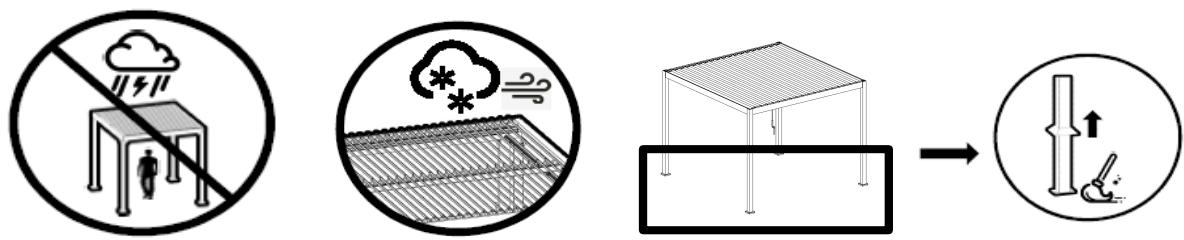

Ne pas rester sous la pergola en cas d'orage.
Ouvrir le toit en cas de forte chute de neige et de vent fort.
L'utilisation en période de gel risque d'endommager le produit.
Nettoyer régulièrement l'eau résiduelle autour des pieds de la pergola en soulevant les bases de pieds.
other

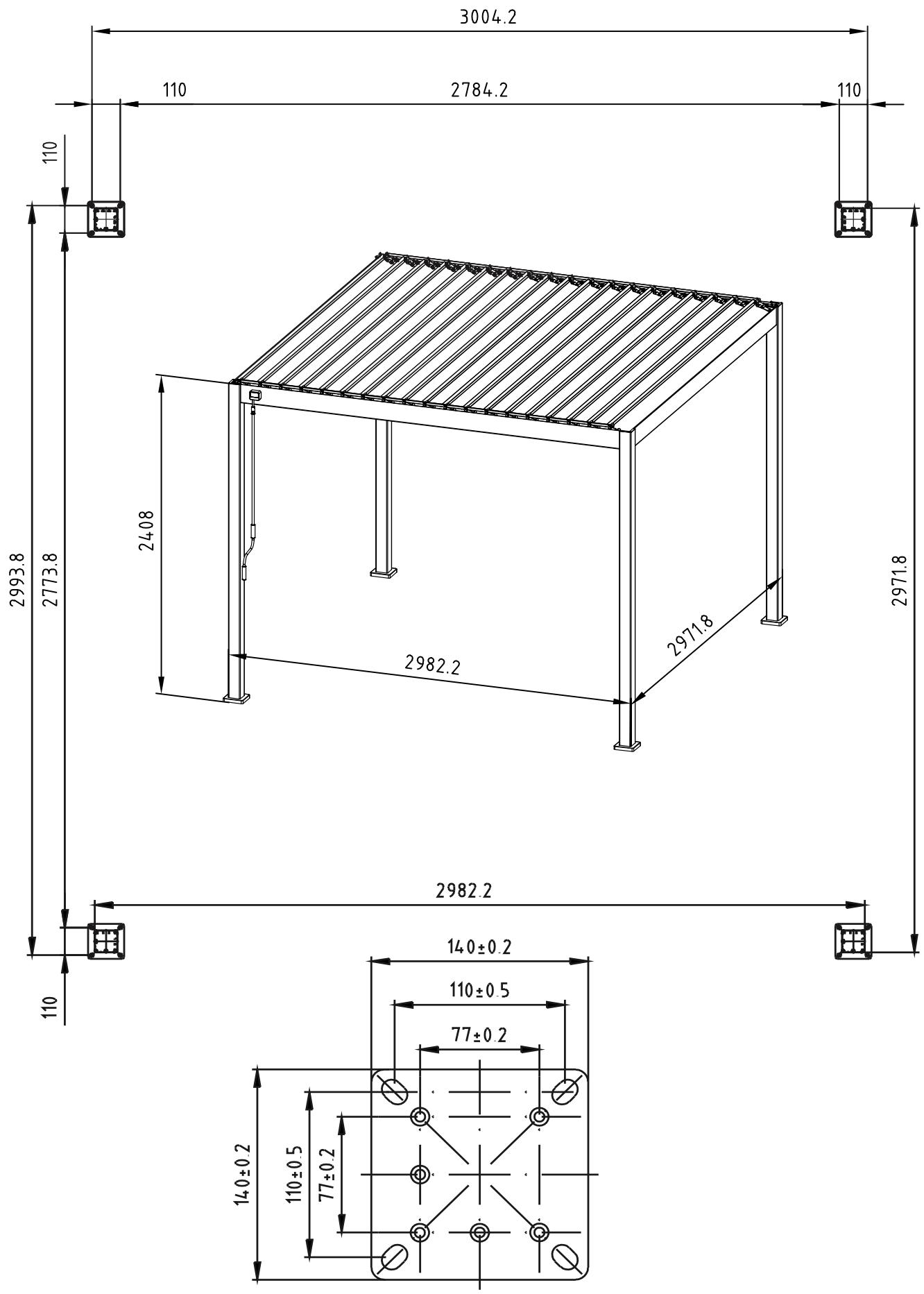

| Dimension | Value |
| --------- | --------- |
| Width | 110 |
| Height | 2784.2 |
| Base | 3004.2 |
| Total Width | 2993.8 |
| Total Height | 2773.8 |
| Base Width | 2982.2 |
| Total Height | 2971.8 |
| Top Width | 140±0.2 |
| Bottom Width | 110±0.5 |
| Bottom Height | 77±0.2 |
| Bottom Width | 140±0.2 |
| Bottom Height | 110±0.5 |
