Type de produit	Chauffe-eau électrique à accumulation vertical
Marque	BRICO DEPOT
Référence modèle	5414849578135
Capacité	200 L (approximatif selon modèle)
Puissance électrique	2200 W
Tension nominale	230 V / 50 Hz
Indice de protection	IP25
Pression maxi admission	4.5 bar
Résistance	Stéatite (modèle STEA)
Anode de protection	Titane (alimentée électriquement)
Groupe de sécurité	Obligatoire, conforme EN 1487
Température de stockage max.	65 °C (réglable)
Temps de chauffe (ΔT 50°C)	Environ 5 h 40 min (200 L)
Pertes statiques (à 65°C)	1.83 kWh/24h
Poids à vide	Environ 52 kg (modèle 200 L)
Fixation murale	Tiges filetées M10 à M14
Raccordement hydraulique	Filetage sortie eau chaude et entrée eau froide
Raccordement électrique	Disjoncteur 16 A + différentiel 30 mA, section 2.5 mm²
Garantie cuve	3 ans
Garantie pièces	2 ans
Normes applicables	EN 60335-1, EN 60335-2-21, NFC 15-100, DTU 60-1
Usage	Eau chaude sanitaire domestique
Entretien recommandé	Vidange tous les 2 ans, contrôle groupe de sécurité mensuel
Pièces d'usure	Anode magnésium, joints, groupe de sécurité

FOIRE AUX QUESTIONS - 5414849578135 BRICO DEPOT

Comment installer le chauffe-eau électrique ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les normes NFC 15-100 pour l'électricité et DTU 60-1 pour la plomberie. Fixez l'appareil sur un mur vertical capable de supporter 3 fois son poids rempli d'eau. Raccordez impérativement un groupe de sécurité sur l'arrivée d'eau froide.

Pourquoi mon groupe de sécurité goutte-t-il ?

Un écoulement pendant la chauffe est normal (jusqu'à 3% du volume). Si le goutte-à-goutte persiste hors chauffe, vérifiez la pression du réseau (max 4.5 bar) et installez un réducteur de pression si nécessaire. Si le problème continue, remplacez le groupe de sécurité.

Que faire si je n'ai pas d'eau chaude ?

Vérifiez d'abord que l'appareil est sous tension (disjoncteur, contacteur jour/nuit). Sur le thermostat, appuyez sur le bouton de sécurité de surchauffe (marqué S) avec un objet pointu pour le réarmer. Si le problème persiste, faites appel à un professionnel.

Quelle est la température idéale de l'eau ?

Le thermostat est réglé d'usine à environ 65 °C. Pour limiter les bactéries, stockez l'eau à plus de 50 °C. Pour éviter les brûlures, distribuez l'eau à 50 °C max (60 °C dans la cuisine).

Comment entretenir le chauffe-eau ?

Tous les mois, actionnez la molette du groupe de sécurité pour éviter l'entartrage. Tous les 2 ans, effectuez une vidange d'entretien (suivez la procédure dans la notice). Remplacez le groupe de sécurité tous les 5 ans.

Comment vidanger le chauffe-eau ?

Coupez l'alimentation électrique et l'arrivée d'eau. Ouvrez un robinet d'eau chaude pour faire entrer l'air. Dévissez la bride après avoir retiré la résistance et le thermostat. Nettoyez la cuve à la main sans produits abrasifs. Remontez avec un joint neuf en serrant en croisé (couple 10-20 Nm).

Quand remplacer l'anode de protection ?

Vérifiez l'anode en magnésium tous les 2 ans lors de la vidange. Remplacez-la si son diamètre est inférieur à 15 mm. L'anode titane (alimentée) ne nécessite pas de remplacement, mais son alimentation électrique doit être active.

Quelle est la garantie de l'appareil ?

La cuve est garantie 3 ans et les pièces 2 ans. La garantie ne couvre pas les dommages dus à une installation non conforme, un défaut d'entretien ou des conditions anormales (gel, surpression, eau non potable).

Puis-je installer le chauffe-eau dans une salle de bains ?

Oui, à condition de respecter les volumes de sécurité. L'appareil (IP25) est autorisé dans le volume 3 et toléré dans le volume 2 s'il est raccordé par une canalisation conductrice. Interdit dans le volume 0 (douche ou baignoire).

Que faire en cas d' absence prolongée ?

Vous pouvez couper le courant si vous vous absentez moins de 4 semaines par an. Coupez également l'arrivée d'eau pour éviter les mouvements dans la cuve. Au-delà, maintenez l'anode alimentée pour protéger l'appareil.

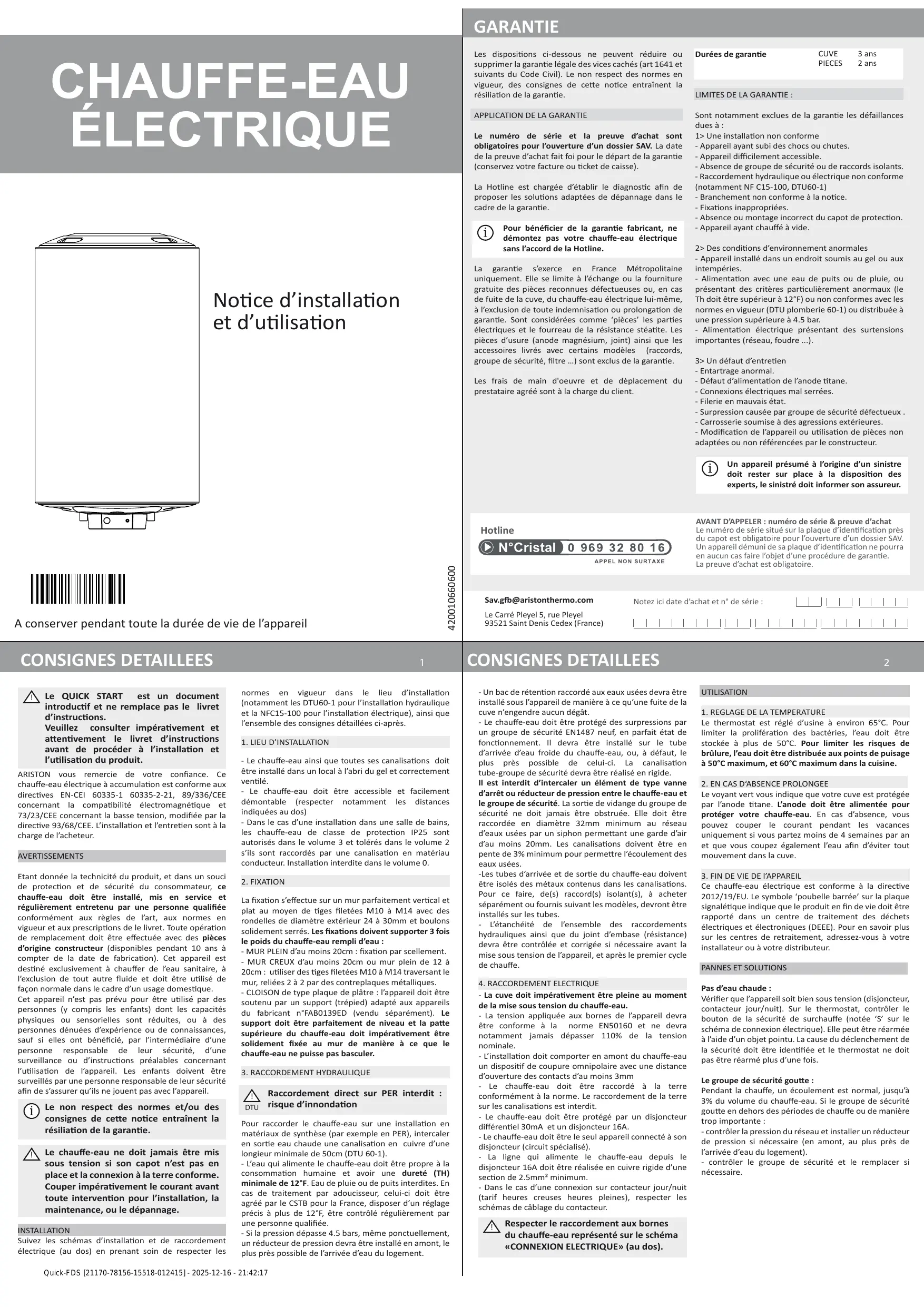

MODE D'EMPLOI 5414849578135 BRICO DEPOT

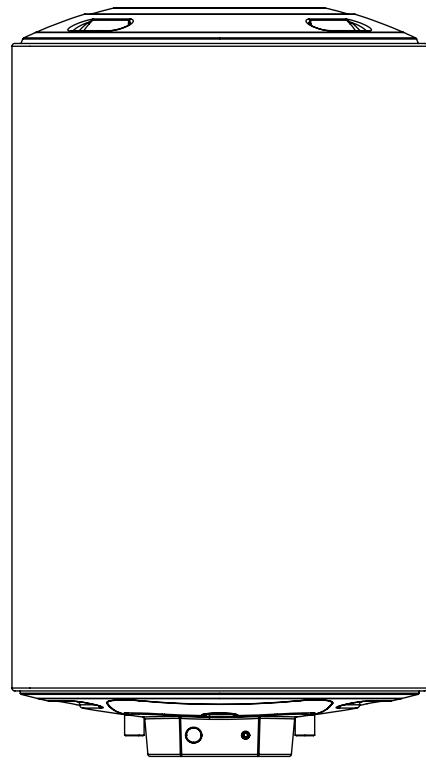

CHAUFFE-EAU ÉLECTRIQUE

Notice d'installation et d'utilisation

A conserver pendant toute la durée de vie de l'appareil

Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1641 et suivants du Code Civil). Le non respect des normes en vigueur, des consignes de cette notice entraînant la résiliation de la garantie.

Le numero de série et la preuve d'achat sont obligatoires pour l'ouverture d'un dossier SAV. La date de la preuve d'achat fait foi pour le départ de la garantie (conservez votre facture ou ticket de caisse).

La Hotline est chargee d'étabir le diagnostic afin de proposer les solutions adaptées de dépannage dans le cadre de la garantie.

Pour bénéficier de la garantie fabricant, ne démontez pas votre chauffe-eau électrique sans l'accord de la Hotline.

La garantie s'exercé en France Métropolitaine uniquement. Elle se limite à l'échange ou la fourniture gratuite des pieces reconnues défectueuses ou, en cas de fuite de la cuve, du chauffe-eau électricque lui-même, à l'exclusion de toute indemnisation ou prolongation de garantie. Sont considérées comme 'pièces' les parties électriques et le fourreau de la résistance stéatite. Les pieces d'usure (anode magnésium, joint) ainsi que les accessoires livrés avec certains modèles (raccords, groupe de sécurité, filtré...) sont exclus de la garantie.

Les frais de main d'oeuvre et de déplacement du prestataire agréé sont à la charge du client.

Durées de garantie

CUVE 3 ans

PIECES 2 ans

LIMITES DE LA GARANTIE :

Sont notamment exclues de la garantie les défaillances dues à :

1>Une installation non conforme

• Appareil ayant subi des chocs ou chutes.

• Appareil difficilement accessible.

• Absence de groupe de sécurité ou de raccords isolants.

• Raccordement hydraulique ou électrique non conforme (notamment NF C15-100, DTU60-1)

• Branchement non conforme à la notice.

Fixations inappropriées.

• Absence ou montage incorrect du capot de protection.
• Appareil ayant chauffé à vide.

2> Des conditions d'environnement anormales

• Appareil installé dans un endroit soumis au gel ou aux intermpérières.

• Alimentation avec une eau de puits ou de pluie, ou représentant des critères particulièrement anormaux (le Th doit être supérieur à 12^ ) ou non conformes avec les normes en vigueur (DTU plomberie 60-1) ou distribuée à une pression supérieure à 4.5 bar.

• Alimentation électrique représentant des surtensions importantes (réseau, foudre ...).

3>Undéfautd'entretien
- Entartrage anomal.
- Défaut d'alimentation de l'anode titane.
- Connexions électriques mal serrées.
- Filerie en mauvais état.
- Surpression causée par groupe de sécurité défectueux - Carrosserie soumise à des agressions extérieures.
- Modification de l'appareil ou utilisation de pieces non adaptées ou non référencées par le constructeur.

Un apparéil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistre doit informer son assureur.

Hotline

N°Cristal 0969328016

APPEL NON SURTAXE

AVANT D'APPELER : numéro de série & preuve d'achat
Le numéro de série situé sur la plaque d'identification prés du capot est obligatoire pour l'ouverture d'un dossier SAV. Un appeareil démuni de sa plaque d'identification ne pourrait enaucun cas faire l'objet d'une procédure de garantie. La preuve d'achat est obligatoire.

[e-mail]

Le Carré Plevel 5, rue Plevel

Notez ici date d'achat et ^ de série :

CONSIGNES DETAILLEES

1

Le QUICK START est un document introductif et ne remplace pas le livre d'instructions.

Veuillez consulter impérativement et attentivement le livre d'instructions avant de proceder à l'installation et l'utilisation du produit.

ARISTON you remercie de votre confiance. Ce chauffe-eau électrique à accumulation est conforme aux directives EN-CEI 60335-1 60335-2-21, 89/336/CEE concernant la compatibilité electromagnétique et 73/23/CEE concernant la basse tension, modifiée par la directive 93/68/CEE. L'installation et l'entretien sont à la charge de l'acheteur.

AVERTISSEMENTS

Etant donnée la technicité du produit, et dans un souci de protection et de sécurité du consommateur, ce chauffe-eau doit être installé, mis en service et régulièrement entretenu par une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de le livre. Tout opération de remplacement doit être effectuee avec des pieces d'origine constructeur (disponibles pendant 10 ans à compter de la date de fabrication). Cet apparéil est destiné exclusively à chauffer de l'eau Sanitaire, à l'exclusion de tout autre fluide et doit être utilisé de façon normale dans le cadre d'un usage domestique. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques ou sensorielles sont réduites, ou à des personnes dénuees d'expérience ou de connaissances, sauf si elles ont bénéficié, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants doivent être surveillés par une personne responsable de leur sécurité afin de s'assurer qu'ils ne jouent pas avec l' apparéil.

Le non respect des normes et/ou des consignes de cette notice entrainnet la résiliation de la garantie.

Le chauffe-eau ne doit jamais être mis sous tension si son capot n'est pas en place et la connexion à la terre conforme. Couper impératifement le courant avant toute intervention pour l'installation, la maintenance, ou le dépannage.

INSTALLATION

Suivez les schémas d'installation et de raccordement électrique (au dos) en prénant soin de respecter les

normes en vigueur dans le lieu d'installation (notamment les DTU60-1 pour l'installation hydraulique et la NFC15-100 pour l'installation électrique), ainsi que l'ensemble des consignes détaillées ci-après.

1. LIEU D'INSTALLATION

• Le chauffe-eau ainsi que toutes ses canalisations doit être installé dans un local à l'abri du gel et correctement ventilé.

• Le chauffe-eau doit être accessible et facilement démontable (respecter notamment les distances indiquées au dos)

• Dans le cas d'une installation dans une salle de bains, les chauffe-eau de classe de protection IP25 sont autorisés dans le volume 3 et tolérés dans le volume 2 s'ils sont raccordés par une canalisation en matériel conducteur. Installation interdite dans le volume 0.

2. FIXATION

La fixation s'effectue sur un mur parfaitement vertical et plat au moyen de tiges filetées M10 à M14 avec des rondelles de diamètre extérieur 24 à 30mm et boulons solidement serrés. Les fixations doivent supporter 3 fois le poids du chauffe-eau rempli d'eau :

• MUR PLEIN d'au moins 20cm : fixation par scellement.

• MUR CREUX d'au moins 20cm ou mur plein de 12 à 20cm : utiliser des tiges filétées M10 à M14 traversant le mur, reliées 2 à 2 par des contreplaques métalliques.

• CLOISON de type plaque de plâtre : l'appareil doit être soutenu par un support (trépied) adapté aux appeareils du fabricant n°FAB0139ED (vendu séparation). Le support doit être parfaitement de niveau et la patte supérieure du chauffe-eau doit imperativement être solidement fixée au mur de manière à ce que le chauffe-eau ne puisse pas basculer.

3. RACCORDEMENT HYDRAULIQUE

Raccordement direct sur PER interdit : risque d'inondation

Pour raccarder le chauffe-eau sur une installation en matériaux de synthèse (par exemple en PER), intercaler en sortie eau chaude une canalisation en cuivre d'une longueur minimale de 50cm (DTU 60-1).

• L'eau qui alimente le chauffe-eau doit être propre à la consommation humaine et avoir une durée (TH) minimale de 12^ . Eau de pluie ou de puits interdites. En cas de traitement par adoucisseur, celui-ci doit être/agree par le CSTB pour la France, disposer d'un réglage précis à plus de 12^ , être contrôle régulièrement par une personne qualifiée.

• Si la pression dépasse 4.5 bars, même ponctuèlement, un réducteur de pression devra être installé en冲动, le plus pres possible de l'arrivée d'eau du logement.

CONSIGNES DETAILLEES

• Un bac de détention raccordé aux eaux usées devra être installé sous l'appareil de manière à ce qu'une fuite de la cuve n'engendre aucun dégât.

• Le chauffe-eau doit être protégé des surpressions par un groupe de sécurité EN1487 neuf, en parfait état de fonctionnement. Il devra être installé sur le tube d'arrivée d'eau froide du chauffe-eau, ou, à défaut, le plus pres possible de celui-ci. La canalisation tube-groupe de sécurité devra être réalisé en rigide.

Il est interdit d'intercaler un élément de type vanne d'arrêt ou réducteur de pression entre le chauffe-eau et le groupe de sécurité. La sortie de vidange du groupe de sécurité ne doit jamais être obstruée. Elle doit être raccordée en diamètre 32mm minimum au réseau d'eaux usées par un siphon permettant une garde d'air d'au moins 20mm. Les canalisations doivent être en pente de 3% minimum pour permettre l'écoulement des eaux usées.

• Les tubes d'arrivée et de sortie du chauffe-eau doivent être isolés des métaux contenus dans les canalisations. Pour ce faire, de(s) raccord(s) isolant(s), à acheter séparation ou fournis suivant les modèles, devront être installés sur les tubes.

• Létanchéité de l'ensemble des raccordements hydrauliques ainsi que du joint d'embase (résistance) devra être contrôle et corrigée si nécessaire avant la mise sous tension de l'appareil, et après le premier cycle de chauffe.

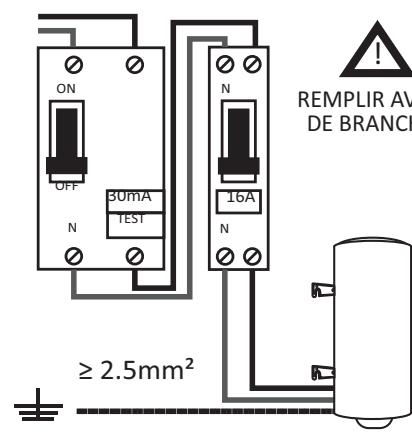

4. RACCORDEMENT ELECTRIQUE

• La cuve doit impérativement être pleine au moment de la mise sous tension du chauffe-eau.

• La tension appliquée aux bornes de l'appareil devra être conforme à la norme EN50160 et ne devra notamment jamais dépasser 110% de la tension nominale.

• L'installation doit composer en amont du chauffe-eau un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3mm

• Le chauffe-eau doit être raccordé à la terre conformément à la norme. Le raccordement de la terre sur les canalisations est interdit.

• Le chauffe-eau doit être protégé par un disjoncteur différentiel 30mA et un disjoncteur 16A.

• Le chauffe-eau doit être le seul apparéil connecté à son disjoncteur (circuit spécialisé).

• La ligne qui alimente le chauffe-eau depuis le disjoncteur 16A doit être réalisée en cuivre rigide d'une section de 2.5mm^2 minimum.

• Dans le cas d'une connexion sur contacteur jour/nuit (tarif heures creuses heures pleines), respecter les schémas de câblage du contacteur.

Respecter le raccordement aux bornes du chauffe-eau représenté sur le schéma «CONNEXION ELECTRIQUE» (au dos).

2

UTILISATION

1. REGLAGE DE LA TEMPERATURE

Le thermostat est reglé d'usine à environ 65^ . Pour limiter la proliferation des bacteries, l'eau doit être stockée à plus de 50^ . Pour limiter les risques de brûlle, l'eau doit être distribuée aux points deuisage à 50^ maximum, et 60^ maximum dans la cuisine.

2. EN CAS D'ABSENCE PROLONGEE

Levoyant vertousindiquequevoircuveestprotegee par l'anode titane.L'anode doitetre alimentedeepour protegervotrechaiffe-eau.En casd'absence,vous pouvez couperle courant pendant lesvacances uniquely siyoupartezmoinsde4semainespar an et que you coupezegalementl'eauafin d'eviter tout mouvement dans la cuve.

3. FIN DE VIE DE I'APPAREIL

Ce chauffe-eau electrique est conforme à la directive 2012/19/EU. Le symbole 'poubelle barrée' sur la plaque signalétique indique que le produit en fin de vie doit être rapporté dans un centre de traitement des déchets electriques etlectroniques (DEEE). Pour en savoir plus sur les centres de retraiment, adressez-vous à votre installerateur ou à votre distributeur.

PANNES ET SOLUTIONS

Pas d'eau chaude :

Vérifier que l'appareil soit bien sous tension (disjoncteur, contacteur jour/nuit). Sur le thermostat, contrôle le bouton de la sécurité de surchauffe (notée 'S' sur le schéma de connexion électrique). Elle peut être réarmée à l'aide d'un object pointu. La cause du déclenchement de la sécurité doit être identifiée et le thermostat ne doit pas être réarmé plus d'une fois.

Le groupe de sécurité goutte :

Pendant la chauffe, un écoulement est normal, jusqu'à 3% du volume du chauffe-eau. Si le groupe de sécurité goutte en dehors des périodes de chauffe ou de manière trop importante :

• contrôle la pression du réseau et installer un réducteur de pression si nécessaire (en amont, au plus près de l'arrivée d'eau du logement).

• contrôle le groupe de sécurité et le replacer si nécessaire.

GUIDE DE POSE ILLUSTRRE (respecter les consignes détaillées au dos)

fixat ons adaptations

(M10 M12 ou M14)

groupe de

sécurities NF

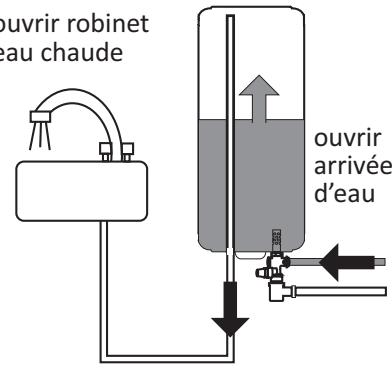

ouvrir robinet
eau chaude
ouvrir arrivée d'eau

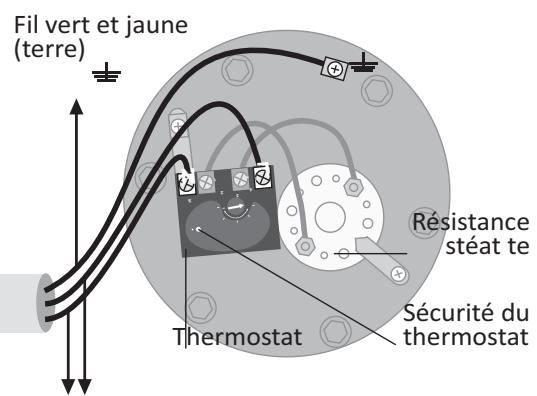

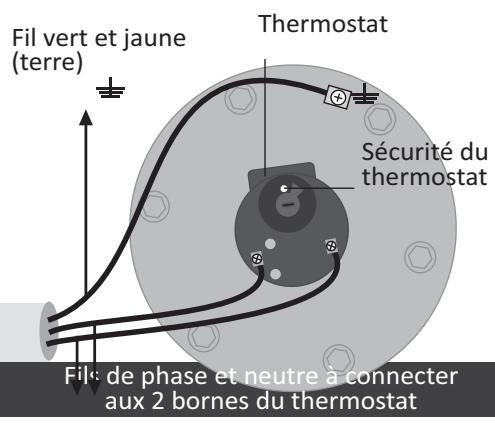

CONNEXION ELECTRIQUE

modeles STEATITE (STEA)
aux 2 bornes libres ( L et N ) du thermostat

modeles THERMIO (THER)

ENTRETIEN

MISE EN SERVICE

Après 24 heures de

fonct onnement,

contrôlez l'étanchéité

des raccordements et

de la bride du

chauffe-eau.

Resserrez les vis de la

bride si nécessaire.

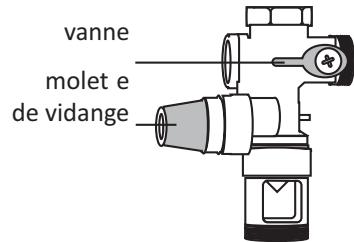

TOUS LES MOIS

• manipulez la molet e et la

vanne du groupe de sécurité

pour éviter leur entartrage.

TOUS LES 2 ANS

• vidange d'entret en (voir

détails ci-dessous)

TOUS LES 5 ANS

• remplacez le groupe de

sécurities.

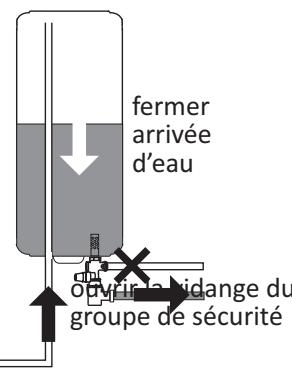

PROCEDURE DE VIDANGE

VIDANGE D'ENTRETIEN A REALISER TOUS LES DEUX ANS

ouvrir robinet

d'eau chaude

pour laisser

I'air entrender

DEMONTAGE

Oter la résistance et le thermostat avec précaut on, sans les tordre ou les plier, puis dévisser les 6 vis de la bride (clef de 13).

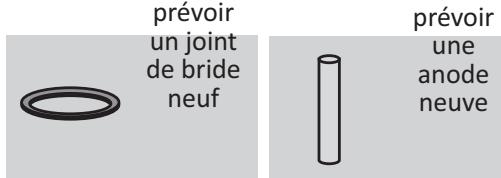

DETARTRAGE

Le net oyage des dépôts à l'intérieur de la cuve se fait à la main, sans utliser ni abrasif, ni produit chimique.

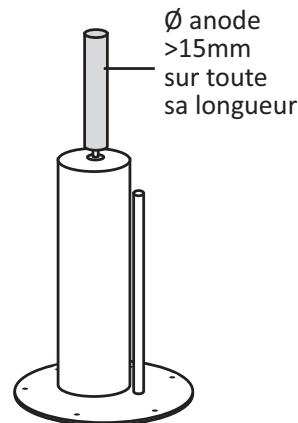

CONTROLE DE L'ANODE

L'anode en magnésium protège la cuve des courants corrosifs. La durée de vie de cet e piece consommable dépend des caractéristques de l'eau et des condit ons d'ut lisat on de l'appareil. Le diamètre de l'anode doit rester supérieur à 15mm sur toute sa longueur ; dans le cas contraire, elle doit être replacée.

REONTAGE

Lors du remontage avec le joint neuf, desserrer les vis de l'embase en precedant de maniere croisée et en respectant un couple de serrage compris en 10Nm et 20Nm. Avant de refermer le capot, contrôle l'etat des fils et les connexions electriques.

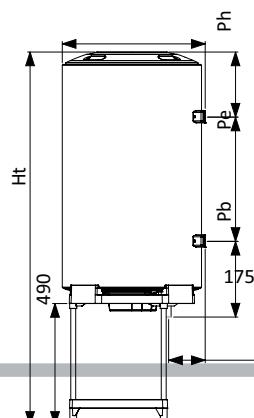

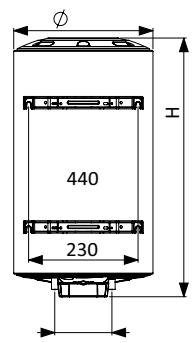

CHARACTERISTIQUES TECHNIQUES

	1,07	1200	05:20	IP25	1250	790	240		520	34
	1,44	1800	04:50	IP25	1500	1040	265	500	250	42
200 VERT 560 THER MO	1,83	2200	05:40	IP25	1770	1300	230	800	250	52
100 VERT 560 STEA MO	1,07	1200	05:20	IP25	1250	790	240		520	34
150 VERT 560 STEA MO	1,44	1800	04:50	IP25	1500	1040	265	500	250	42
200 VERT 560 STEA MO	1,83	2400	05:20	IP25	1770	1300	230	800	250	52
250 VERT 560 STEA MO	1,80	3000	05:20	IP25	2050	1570	500	800	250	61

Qpr : Pertes stat ques en kWh/24h à 65^ - Temps de chauffe indicat f pour un t de 50^

575
560
