Extracteur SLIM - Aérateur BRICO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur d'air (aérateur) pour pièces humides
Marque	BRICO DEPOT
Modèle	Extracteur SLIM (déclinaisons : 100, 120, 120 TURBO, avec options T, H, I)
Usage	Extraction d'air dans WC, salle de bains, cuisine
Alimentation	230 V ~ 50 Hz, monophasé
Classe électrique	II (double isolation)
Indice de protection	IPX4
Puissance (selon modèle)	10 W (SLIM 100), 14 W (SLIM 120), 18 W (SLIM 120 TURBO)
Débit d'air maximum	98 m³/h (100), 140 m³/h (120), 160 m³/h (120 TURBO)
Niveau sonore à 3 m	33 dB(A) (100), 38 dB(A) (120), 39 dB(A) (120 TURBO)
Diamètre de raccordement	100 mm ou 120 mm selon modèle
Dimensions (modèle 100)	Ø100 x L154 x l92 x H78 mm
Dimensions (modèle 120)	Ø120 x L154 x l92 x H78 mm
Fonctions spéciales	Modèle T : arrêt temporisé réglable (3 à 30 min) ; Modèle H : hygrostat réglable + temporisation ; Modèle I : interrupteur cordon intégré
Commande	Par interrupteur séparé (non fourni) ou cordon selon modèle
Installation	Murale ou plafond, prévoir conduit et grille pare-pluie (non fournis)
Entretien	Nettoyage extérieur avec chiffon doux et eau savonneuse (alimentation coupée)
Garantie	3 ans (sauf conditions particulières)
Pièces détachées	Disponibles 5 ans après la date d'achat
Réparabilité	Réparation par le SAV uniquement ; garantie non couverte en cas d'ouverture hors SAV
Protection environnement	Appareil recyclable : déposer en déchèterie (DEEE)
Température de fonctionnement	0 °C à 40 °C
Zone d'installation autorisée	Hors volumes de sécurité 0 et 1 (selon normes électriques)

FOIRE AUX QUESTIONS - Extracteur SLIM BRICO DEPOT

Comment installer l'extracteur SLIM ?

Percez le support (mur ou plafond) pour accueillir le corps et un conduit de traversée (non fourni). Retirez la façade et le capot électrique. Fixez le corps avec les vis et chevilles fournies, puis réalisez le raccordement électrique avant de remonter le capot et la façade. Il est conseillé d'utiliser un conduit et une grille pare-pluie (non fournis).

Comment régler le retard d'arrêt sur les modèles T ou H ?

Le réglage du retard d'arrêt (3 à 30 minutes) s'effectue à l'aide d'un potentiomètre situé dans le boîtier de raccordement électrique. Tournez dans le sens horaire pour augmenter le temps de temporisation.

Comment régler le seuil d'humidité sur le modèle H ?

Utilisez le potentiomètre dédié dans le boîtier de raccordement. Tournez dans le sens horaire pour augmenter le seuil d'humidité. Le voyant situé au-dessus s'allume lorsque l'humidité ambiante dépasse le seuil réglé.

Que faire si l'extracteur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et que le disjoncteur n'a pas sauté. Assurez-vous que l'interrupteur de commande (séparé ou cordon) est en position marche. Si le problème persiste, contactez le SAV de BRICO DEPOT.

Comment nettoyer l'extracteur SLIM ?

Avant tout nettoyage, coupez l'alimentation électrique. Nettoyez les surfaces extérieures avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs ou solvants.

Quelle est la garantie de l'extracteur ?

L'appareil bénéficie d'une garantie de 3 ans (sauf conditions particulières indiquées sur l'emballage). La garantie couvre le remplacement des pièces défectueuses par le SAV, mais pas les dommages dus à une installation non conforme ou à une utilisation anormale.

Puis-je installer l'extracteur dans une salle de bains ?

Oui, l'extracteur SLIM est conçu pour les pièces humides comme la salle de bains, à condition de l'installer hors des volumes de sécurité 0 et 1 (respecter les distances minimales par rapport à la baignoire ou douche).

Quelle est la différence entre les modèles SLIM 100 et 120 ?

La principale différence est le diamètre de raccordement : 100 mm pour le SLIM 100, 120 mm pour le SLIM 120 et SLIM 120 TURBO. Les débits d'air et puissances sont plus élevés sur les modèles 120 (140 m³/h, 14 W) et 120 TURBO (160 m³/h, 18 W) que sur le 100 (98 m³/h, 10 W).

Comment remplacer la façade de l'extracteur ?

La façade s'emboîte simplement : retirez-la en tirant doucement. Pour la remettre, alignez et emboîtez-la jusqu'au clip. Aucun outil n'est nécessaire.

Que faire en cas de bruit anormal ?

Coupez immédiatement l'alimentation. Vérifiez que la façade et le capot sont correctement fixés et qu'aucun corps étranger n'obstrue la turbine. Si le bruit persiste, contactez le SAV.

MODE D'EMPLOI Extracteur SLIM BRICO DEPOT

Avant toute opération d'installation, d'entretien ou dépose, veuillez dire très attentivement cette notice. En cas de non respect des indications portées dans cette notice, le fabricant ne pourra être tenu responsable des dommages corporels et/ou matériels survenus.

1. PRECAUTIONS GENERALES

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilier ne doit pas être effectués par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas employerer l'appareil à un usage différent de celui pour lequel il est concu.
• S'assurer que l'appareil n'a subi aucun dommage.
  L'appareil doit être impératifement installé hors des volumes de sécurité 0 et 1.
• Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.
• Avant toute intervention sur l'appareil, couper l'alimentation électrique.
• Afin d'éviter toute inversion de tirage, les apparciels à combustion doivent être installés en respectant rigoureusement leurs règles de mise en œuvre, notamment en termes d'évacuation des gaz brûlés et d'amnée d'air neuf.
• En cas d'inutilisation, déposer l'appareil.
• Ne pas utiliser l'appareil en dessous de 0^ et au-delà de 40^ .

2. INSTALLATION

Montage

• Percer le support (mur ou plafond) afin d'accueillir le corps (4) et le conduit de traversée (non fourni). Prévoir le point d'arrivée de l'alimentation électrique.
• Retirer la façade (1) (emboîtement)
• Retirer le capot (3) à l'aide de la vis (2)
• Placer le corps (4) et le conduit de traversée dans le percement et repérer la position des trous de fixation
  Fixer le corps (4) à l'aide des vis et chevilles fournies ou tout autre moyen similaire.

• Réaliser le raccordement électrique

• Remonter le capot (3) et la façade (1).

Il est conseilé d'utiliser un conduit (non fourni) pour la traversée du support ainsi qu'une grille de sortie pare pluie (non fournie).

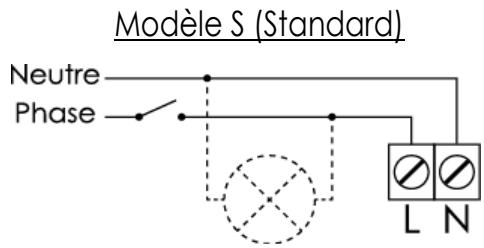

Raccordement electrique

• Couper l'alimentation électricque en s'assurant qu'elle ne puisse être rétablie accidentellement.
• Acceder aux bornes de raccordement du ventilateur.
• Réaliser le raccordement au moyen d'un cable électriqueouple (2 ou 3 × 1.5 ~mm^2 selon le modele).

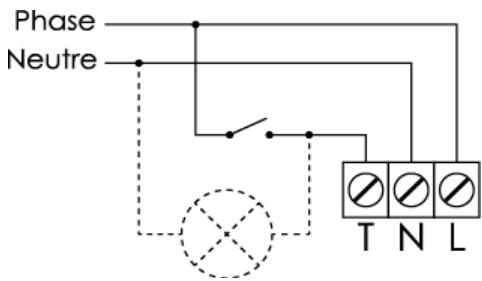

Modèles T (Timer) et H (Hygrostat)

Modèle I (Interrupteur cordon)

Note : l'agrateur étant de classe 2 il ne nécessite donc pas de raccordement à la terre.

3. UTILISATION

• SLIM 100/120/120 TURBO S : commande par interrupteur séparé (non fourni).

• SLIM 100 T: commande par interrupteur séparé (non fourni), l'arrêt est retardé de 3 à 30 min (réglable).

• SLIM 100/120 H : commande par interrupteur séparé (non fourni) ou l'hygrométrie ambiente (seuil d'humidité réglable), l'arrêt est retardé de 3 à 30 min (réglable).

• SLIM 100/120 I : commande par interrupteur cordon intégré.

Le réglage du "retard d'arrêt" et du "seuil d'humidité" s'effectue à l'aide de potentiamètres situés dans le boîtier de raccordement électriques :

• Retard d'arrêt : il suffit de tourner dans le sens horaire pour augmenter le temps du "retard d'arrêt".
• Seuil d'humidité : il suffit de tourner dans le sens horaire pour augmenter le seuil d'humidité audela duquel l'aérateur fonctionne. Le voyant situé au-dessus du potentiamètre s'allume des lors que l'humidité ambiante est supérieure au seuil réglé.

Seuil d'humidité

Retard d'arrêt

4. CHARACTERISTIQUES ET COMPOSANTS

Cet apparéil est concu pour assurer l'aération d'une pierce technique (WC, salle de bains, cuisine) par extraction d'air.

Caracteristiques techniques

Monophasé 230 V - 50 Hz. | Classe II - IPX4

Model	ØDMm	Xmm	Wmm	Zmm	Bmm	Puis.W	dB(A) à 3 m	m3/h
100	100	154	92	78	130	10	33	98
120	120	154	92	78	130	14	38	140
120 TURBO	120	154	92	78	130	18	39	160

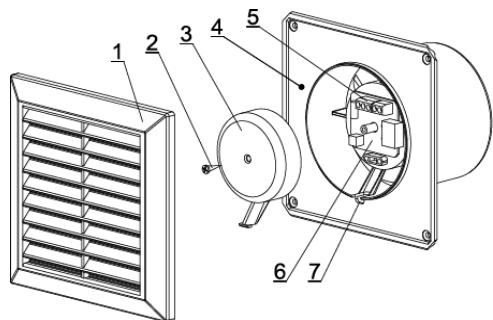

Composants

1	Façade
2	Vis du capot électrique
3	Capot électrique
4	Corps

5	Bornes de raccordement
6	Platine électronique
7	Passage du cable d'alimentation

5. ENTRETIEN

S'assurerpendant l'entretien que I'alimentation soit coupée et qu'elle ne puisse etre rétablie accidentellement.L'entretien se limite a un nettoyage des surfaces extérieure (chiffon doux, eau savonneuse).

6. PROTECTION DE L'ENVIRONMENT

La directive relative aux DEEE (Déchets d'Equipements Electriques et Electroniques) vous impose, en tant que détenant final du produit, d'en assurer l'élimination suivant les loi en vigueur. Pour le recyclage de votre apparéil, veillez contacter votre magasin distributeur ou vous adresser auprès de votre commune.

FR Cet appeareil se recycle

A DEPOSER EN DECHETERIE U

Points de collecte sur www.quefiedreamedesdechets.fr
Privilege la réparation ou le don de sua nouvelle appellation

7. GARANTIE

La garantie se limite au seul remplacement des pieces reconnues defectueuses par notre SAV.

• En cas de mauvais fonctionnement, rapporter l'appareil accompagné de sa notice et de son justificatif d'achat au revendeur.
  La garantie ne couvre pas :

• tout dysfonctionnement survenu après un raccordement électrique non conforme à la présente notice,
  l'utilisation anormale de l'appareil,
  les cas ou est menée une tentative de réparation hors de notre SAV,
  d'une manière générale, tout dysfonctionnement reconnu comme la conséquence du non-respect des consignes de la présente notice.

GARANTIE DE 3 ANS sauf conditions particulières (voir sur l'emballage ou votre distributeur). Les pieces détachées concernant ce produit seront disponibles pour une durée de 5 ans à compter de la date d'achat.
