| Type d'enceinte | Passive |
| Usage principal | Extension système audio principal |
| Connexion | Filaires (non amplifiées) |
| Compatibilité | Système principal Bang & Olufsen |
| Contrôle | Via télécommande système principal |
| Source audio | Audio ou vidéo du système principal |
| Installation | Pièce périphérique |
| Nombre d'enceintes | Utilisable en paire |
| Amplification | Non intégrée |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Alimentation | Par système principal |
| Fonctions supplémentaires | Contrôle fonctions système principal |
| Compatibilité télécommande | Beo4 |
| Couleur | Non précisé |
| Matériaux | Non précisé |
FOIRE AUX QUESTIONS - BEOLINK PASSIVE BANG & OLUFSEN
Questions des utilisateurs sur BEOLINK PASSIVE BANG & OLUFSEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Applications et accessoires au format PDF gratuitement ! Retrouvez votre notice BEOLINK PASSIVE - BANG & OLUFSEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BEOLINK PASSIVE de la marque BANG & OLUFSEN.
MODE D'EMPLOI BEOLINK PASSIVE BANG & OLUFSEN
Avec un kit BeoLink Passive et une paire d'enceintes passives Bang & Olufsen, vous enrichissez votre système principal Bang & Olufsen d'une nouvelle dimension.
Vous pouvez maintenant utiliser n'importe quelle source (audio ou vidéo) de votre système principal via votre installation BeoLink, et l'écouter dans la pièce périphérique équipée du BeoLink Passive et d'une paire d'enceintes supplémentaires.
Mais ce n'est pas tout. Vous pouvez même contrôler les fonctions courantes de votre système principal via le BeoLink Passive, en utilisant la télécommande Beo4.
Ce mode d'emploi vous explique comment...
4 Pour avoir de...
... La musique dans d'autres pièces
5 Commandes rapprochées
Contrôle du son
Programmation Timer Play
Ajustement du volume
6 Telecommande
Utilisation de la télécommande Beo4
7 Contrôle du système principal 8 Important à savoir 9 Ajustement du son du BeoLink Passive 10 Utilisation de la télécommande Beolink 1000
Ce mode d'emploi vous explique comment utiliser votre installation BeoLink Passive (un kit BeoLink Passive et une paire d'enceintes passives Bang & Olufsen).
Le manuel d'installation, fourni séparément avec le kit BeoLink Passive, décrit en détail la procédure d'installation et de mise en service du BeoLink Passive avec vos enceintes Bang & Olufsen.

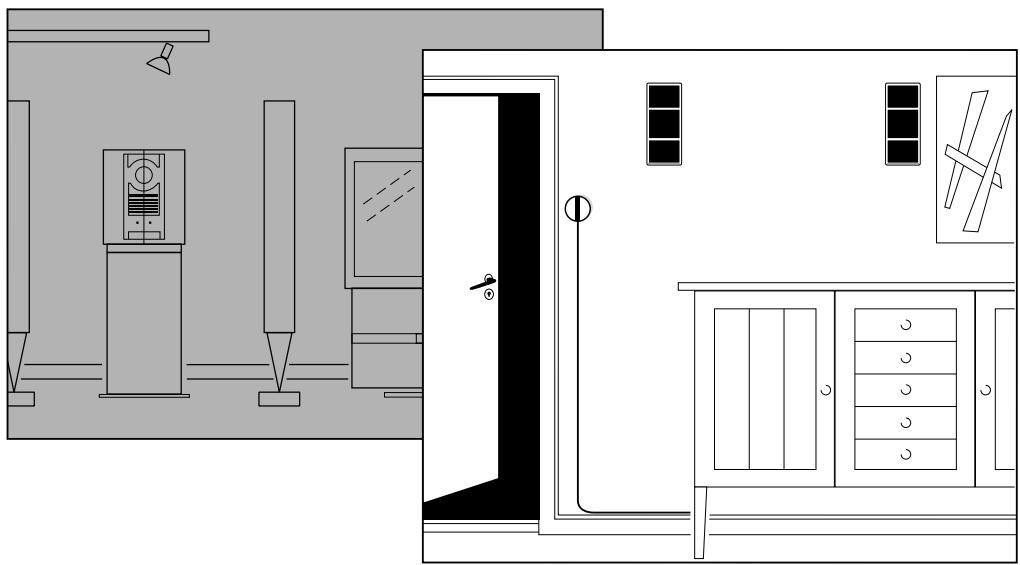

La musique dans d'autres pièces
Le kit BeoLink Passive et vos enceintes passives Bang & Olufsen supplémentaires enrichissent votre système principal Bang & Olufsen d'une nouvelle dimension :
- Vous pouvez écouter n'importe quelle source de votre système principal (audio ou vidéo) dans votre pièce BeoLink Passive.
- Vous pouvez contrôler certaines fonctions de votre système principal depuis la pièce BeoLink Passive avec la télécommande Beo4.
Le kit BeoLink Passive et les deux enceintes vous permettent de profiter pleinement du son stéréo de grande qualité de votre système principal.
Ce mode d'emploi vous explique comment...
En utilisant les commandes rapprochées du beolink passive, vous pouvez :
- Activer le programme radio (ou TV) utilisé en dernier lieu sur votre système principal Bang & Olufsen, ou écouter la source (audio/video) en cours de fonctionnement.
- Ajuster le niveau du volume des deux enceintes raccordées au BeoLink Passive.
- Associez votre pièce "BeoLink Passive" à la programmation Timer Play de votre système principal.
En utilisant la télécommande BEO4, vous pouvez :
- Activer n'importe quelle source de votre système principal Bang & Olufsen (audio/video) via le récepteur BeoLink Passive.
- Contrôler toutes les fonctions courantes de lecture de la source en cours de fonctionnement.
- Ajuster le son des deux enceintes raccordées au BeoLink Passive.
Votre système principal Bang & Olufsen (audio, vidéo ou AV) et votre installation BeoLink Passive doivent être interconnectés par le biais d'une installation BeoLink Bang & Olufsen.
Celle-ci vous permet de pouvoir écouter n'importe quelle source de votre système principal (et même de la contrôler) dans la pièce où se trouve votre installation BeoLink Passive.
Contrôle du son
La touche inférieure, marquée PLAY • sur le récepteur BeoLink Passive, vous permet de pouvoir écouter la source en cours de fonctionnement sur votre système principal Bang & Olufsen.
Si aucune source n'est activée, le fait d'appuyer sur la touche PLAY • active le programme de radio* utilisé en dernier lieu.
Il vous suffit d'appuyer sur la touche PLAY • pour que le son de votre système principal vous parvienne instantanément dans la pièce BeoLink Passive.
Appuyez à nouveau brièvement sur PLAY • et le BeoLink Passive se met en veille. Un petit voyant lumineux rouge (indicateur de veille) apparaît alors sur la touche PLAY •
Si vous maintenez votre doigt sur la touche PLAY • durant deux secondes, vous éteignez simultanément le BeoLink Passive et le système principal.
- Note: Si votre système principal ne comprend qu'un système vidéo Bang & Olufsen (sans sources audio), le fait d'appuyer sur PLAY • active le programme TV regardé en dernier lieu.
Note: Si votre système principal Bang & Olufsen est en veille quand vous activez votre BeoLink Passive, le son n'est émis que sur les enceintes de votre pièce BeoLink Passive. Les enceintes du système principal ne sont pas activées.

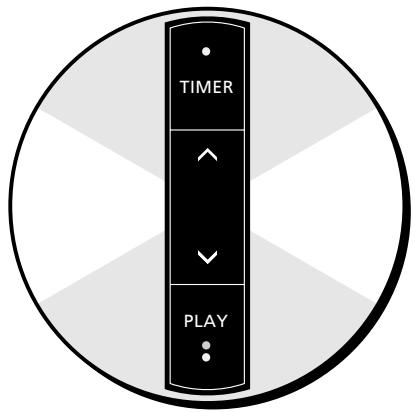

Le petit récepteur circulaire BeoLink Passive comporte trois touches permettant de le contrôler directement...
Contrôle de la fonction timer play
Si vous avez programmé votre système principal Bang & Olufsen pour qu'il démarre automatiquement (Timer Play) (par exemple pour vous réveiller le matin), vous pouvez associer les enceintes surpoise BeoLink Passive à cette programmation.
Pour cela, il vous suffit d'appuyer sur la touche TIMER placée sur le récepteur BeoLink Passive. Un petit voyant rouge TIMER indique que la pièce BeoLink Passive sera associée à la programmation Timer Play quel que soit le moment où votre système principal démarre.
Appuyez sur TIMER à nouveau pour supprimer la fonction (le voyant rouge disparaît).
Réglage du volume
Le volume est ajusté indépendamment de celui de votre système principal Bang & Olufsen.
En appuyant sur les touches de volume ou de votre récepteur BeoLink Passive, vous pouvez augmenter ou diminuer le niveau du volume des enceintes comme vous le souhaitez.
Note : Voir en page 9 les informations complémentaires concernant le son.

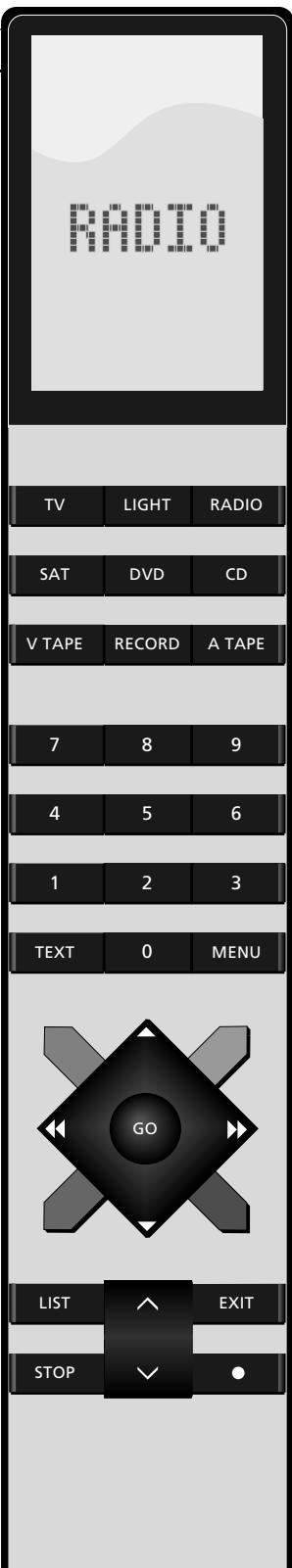

Utilisation du télécommande BEO4
La télécommande Beo4* vous permet de profiter pleinement de votre installation BeoLink Passive :
Les commandes rapprochées du BeoLink Passive vous permettent soit d'activer le programme radio (ou TV) utilisé en dernier lieu, soit d'activer la source en cours de fonctionnement.
La télécommande Beo 4 vous permet d'activer la source spécifique (audio ou vidéo) de votre système principal Bang & Olufsen que vous souhaitez entendre, et de contrôler les fonctions courantes de cette source.
Vous contrôlez les fonctions quotidiennes de lecture exactement comme si vous vous adressiez directement à votre système principal avec la télécommande Beo4.
La Beo4 permet, par ailleurs, d'ajuster le volume des deux enceintes.
La télécommande Beo4 et votre installation BeoLink Passive sont en permanence prêts à recevoir vos ordres et à acheminer le son dans les enceintes, quelques instants seulement après que vous ayez appuyé sur la touche.
Voir comment sur les quelques pages suivantes...

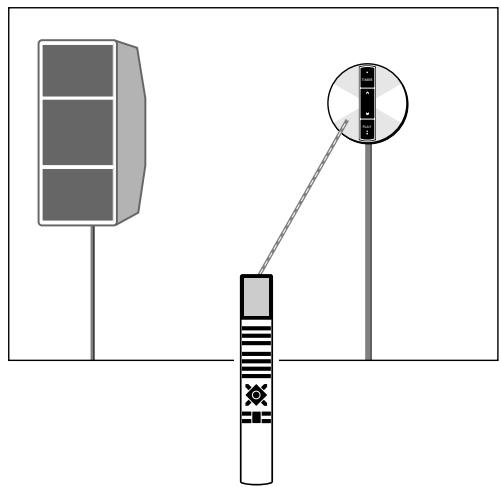

Toute commande émise par le biais de la télécommande Beo4 est reçue par le récepteur BeoLink Passive. Via l'installation BeoLink, le BeoLink Passive communique vos instructions à votre système principal Bang & Olufsen.
- Note : La télécommande Beo4 est disponible en option chez votre revendeur Bang & Olufsen.
Contrôle de votre système principal
Via le récepteur BeoLink Passive, vous pouvez activer n'importe quelle source (audio/vidéo) de votre système principal Bang & Olufsen et l'écouter sur les enceintes raccordées au BeoLink Passive.
Pour cela, il vous suffit d'appuyer sur la touche du télécommande Beo4 correspondant à la source appropriée.
Quand la source est activée, vous pouvez changer de programme, écouter des plages spécifiques, arrêter ou démarrer la lecture, rechercher un passage, rembobiner...
La procédure décrite dans la colonne de droite de cette page vous indique comment...
Pour permettre en veille l'installation BeoLink Passive, il vous suffit d'appuyer brièvement sur la touche rouge ● mise en veille du télécommande Beo4.
Si vous maintenez cette touche enfoncée pendant deux secondes, vous mettez en veille simultanément le BeoLink Passive et le système principal Bang & Olufsen.
Note : Les fonctions mentionnées sur cette page ne sont disponibles dans la pièce BeoLink Passive que si votre système principal Bang & Olufsen les intègre et qu'il permet la fonction choisie.
Sources audio...
Pour activer la radio
Pour démarrer le lecteur de disques compacts
Pour démarrer le magnétophone à cassettes
Sources vidéo...
Pour activer le téléviseur
Pour démarrer le magnétoscope
Utilisez ces touches pour consulter les programmes ou pour passer d'une plage à une autre sur un CD ou sur une cassette
Alternativement, saisissez le numéro de programme ou de plage que vous voulez
RADIO
A TAPE
SAT
V TAPE
de... à
Appuyez pour mettre en pause le lecteur de disques compacts, le magnétophone ou le magnétoscope
Dans le cas d'un magnétophone audio, d'un magnétoscope ou d'un lecteur mono CD...
Permet de rebobiner une cassette, de rechercher un passage antérieur sur un CD lu par un lecteur mono CD
Permet de bobiner une cassette, de rechercher un passage postérieur sur un CD lu par un lecteur mono CD
Permet de reprendre la lecture
STOP
Dans le cas d'un lecteur multi-CD...
Appuyez sur une de ces touches pour passer au CD suivant ou précédent
de... à
Saisissez directement un numéro de disque pour écouter un CD spécifique
Appuyez pour rechercher un passage situé plus loin sur un CD
Appuyez pour rechercher un passage situé avant sur un CD
Pour sélectionner une plage particulière d'un CD...
Appuyez jusqu'à ce que TRACK* soit affiché
puis
Saisissez un numéro de plage, par ex. Numéro 11
Appuyez brièvement pour éteindre le BeoLink Passive
*Note : Pour pouvoir afficher TRACK sur le Beo4, vous devez ajouter la fonction sur le Beo4. Pour toute information complémentaire, veuillez-vous reporter au mode d'emploi du Beo4 et au chapitre Configuration du Beo4.
Important à savoir au sujet du BEO4 et du beolink passive...
- Appuyer au centre de la touche de volume de la télécommande Beo4 quand le BeoLink Passive est en veille correspond à appuyer directement sur PLAY sur le récepteur BeoLink Passive (voir la page 5).
- Pour démarrer la lecture de la platine tourndesques du système principal, il vous suffit d'appuyer sur LIST pour afficher PHONO*, puis sur GO. Appuyer sur ▲ ou sur ▼ pendant que vous écoutez un disque vous fera avancer sur le disque par pas de 8 mm.
- Pour démarrer la lecture sur le magnétophone ou le magnétoscope secondaire du système principal Bang & Olufsen, appuyez sur LIST pour afficher A. TAPE2 ou U. TAPE2, puis sur GO.
- Pour sélectionner le son mono/stéréo ou une langue d'un programme radio, TV ou satellite ou pour sélectionner la piste sonore d'une cassette vidéo, appuyez sur LIST pour afficher SOUND*, puis sur GO à plusieurs reprises.
- Si vous utilisez votre BeoLink Passive dans la pièce où se trouve votre système principal Bang & Olufsen, vous devez reprogrammer le BeoLink Passive (voir comment faire dans le manuel de mise en service). Dans ce cas, pour commencer à diffuser une source du système principal via vos enceintes BeoLink Passive, appuyez sur : LIST pour afficher LINK, puis sur RADIO, CD ou A. TAPE ou LIST pour afficher LINK, puis sur TV, SAT ou V. TAPE.
*Note: Pour pouvoir afficher PHON0, A. TAPE2, U. TAPE2, SOUND et LINK sur le Beo4, vous devez ajouter les fonctions au Beo4. Pour plus d'informations, veuillez-vous reporter au mode d'emploi du Beo4 et au chapitre Configuration du Beo4.
Ajustement du son du beolink passive
Le son de votre installation BeoLink Passive est ajusté indépendamment de celui de votre système principal Bang & Olufsen :
Vous pouvez bien sûr ajuster à tout moment le volume en appuyant sur les touches ou de la télécommande Beo4. Pour permettre immédiatement les enceintes en sourdine, il vous suffit d'appuyer sur la zone principale de la touche de volume.
À chaque fois que vous appuyez sur la touche LIST de la télécommande Beo4, une nouvelle indication (rubrique) apparait sur l'écran.
Une fois que vous avez trouvé l'indication correspondant à la fonction que vous souhaitez, appuyez sur la touche GO pour démarrer (activer) la fonction.
Appuyer sur LIST pour accéder aux rubriques A. SETUP*. Appuyer sur GO, puis à nouveau sur LIST pour pouvoir ajuster le son des enceintes BeoLink Passive au moyen des indications BASS, TREBLE et LOUDNESS.
Puis utilisez les touches ou ∇, GO et LIST pour ajuster comme il convient. Nous vous indiquons comment dans la colonne de droite de cette page...
Tous les niveaux du son reconnaissent leurs réglages initiaux quand vous mettez le BeoLink Passive en veille.
Pour transformer votre réglage sonore en un ajustement permanent de votre installation BeoLink Passive, vous devez appuyer sur LIST pour afficher A. SETUP*, puis sur GO. Appuyez ensuite à nouveau sur LIST pour afficher S. STORE, puis sur GO.
Veuillez noter...
- Tous les paramètres du son (volume, balance, graves, aigus et loudness) sont mémorisés simultanément.
- Si vous souhaitez ajuster les niveaux du son des sources vidéo, vous devez afficher U. SETUP sur le Beo4 à la place de A. SETUP.
- Appuyez sur LIST pour afficher RESET*, puis sur GO pour retrouver vos niveaux sonores précédents, si de nouveaux n'ont pas été mémorisés.
*Note: Pour pouvoir afficher À SETUP, U SETUP, SPEAKER et RESET sur le Beo4, vous devez ajouter ces fonctions au Beo4. Pour cela reportez-vous au mode d'emploi du Beo4 et au chapitre Configuration du Beo4.
Pour augmenter le volume
Pour diminuer le volume
Appuyez au centre de la touche pour mettre immédiatement les enceintes en sourdine. Appuyez à nouveau pour rappeler le son.
Appuyez pour afficher SPEAKER*
Ajustez la balance vers la gauche
Ajustez la balance vers la droite
Appuyez pour afficher A. SETUP*
Appuyez pour afficher BASS
Plus de graves
Moinsdegraves
Appuyez pour afficher TREBLE
Plus d'aignus
Moins d'aignus
Appuyez pour afficher LOUDNSS
Pour permettre le loudness sur on/off active/supprimé
Ajustez les différences de niveaux du son selon vos goûts, puis...
Appuyez pour afficher A. Setup*
Appuyez pour afficher S. STORE
Appuyez pour mémoriser vos nouveaux réglages du son et les transformer en réglages permanents de vos enceintes BeoLink Passive
Utilisation du télécommande beolink 1000
| Sources audio... | |
| RADIO | Pour activer la radio |
| CD | Pour démarcher le lecteur de disques compacts |
| A.TAPE | Pour démarcher le magnétophone à cassettesPour "returner" la cassette et dire l'autre face, appuyez sur SHIFT, puis sur SOUNDSources vidéo... |
| TV | Pour activer le téléviseur |
| SAT | Pour receivevoir un programme satellite |
| V.TAPE | Pour démarcher le magnétoscope |
| ▲ou | Utilisez ces touches pour consulter les programmes ou pour passer d'une plage à une autre sur un CD ou sur une cassette |
| 0de... à | Alternativement, saisissez le numéro de programme ou de plage que vous foulez |
| 9 | |
| STOP | Appuyez pourmettre en pause le lecteur de disques compacts, le magnétophone ou le magnétoscope(Appuyez sur STOP deux fois pour arrêté complètement le magnétoscope avant de rembobiner) |
| «ou» | Pour rembobiner une bande, ou rechercher vers l'arrêté d'un disque compactPour dérouler une bande, ou rechercher vers l'avant d'un disque compact |
| PLAY | Pour redémarrer la lecture |
| ● | Appuyez brievement pourmettre en veille le BeoLink Passive |
Vous pouvez tout aussi bien utiliser la télécommande Bang & Olufsen Beolink 1000 pour contrôler le BeoLink Passive.
Pour ajuster le son de votre installation BeoLink Passive, vous devez utiliser la touche SOUND de la télécommande BeoLink 1000. Pour ajuster les quatre composants du son : balance, graves, aigus et loudness*, appuyez sur la touche SOUND à plusieurs reprises.
- Note : Pour régler ce paramètre, vous devez utiliser les touches << ou >> et pour ajuster les graves, les aigus et le Loudness, vous devez utiliser les touches ▲ et ▼.
Important à savoir...
Appuyer sur la touche MUTE du Beolink 1000 pendant que le BeoLink Passive est en veille revient à appuyer directement sur la touche PLAY • du récepteur BeoLink Passive (voir page 5). - Si quand vous essayez d'activer une source de votre système principal Bang & Olufsen vous receivez le son d'une autre source dans vos enceintes BeoLink Passive, c'est parce qu'un enregistrement (audio ou video) est en cours de réalisation sur le système principal. Vous entendez alors le son qui est en train d'être enregistré. Cette fonction spéciale de "verrouillage" garantit que vos enregistrements ne seront pas endommagés. - platine tourne-disques de votre système principal, il vous suffit d'appuyer sur la touche PHONO. Si vous appuyez sur ou sur pendant que vous écoutez un disque, vous faites progresser le bras de lecture par pas de 8mm - Pour démarrer la lecture d'un magnétophone ou d'un magnétoscope secondaire appartenant à votre système principal Bang & Olufsen, appuyez sur SHIFT, puis sur A. TAPE ou sur V. TAPE. - Pour démarrer un lecteur CDV raccordé à votre système principal, appuyez sur SHIFT, puis sur SAT. - Pour sélectionner le son mono/stéréo ou une langue d'un programme radio, TV ou satellite ou pour sélectionner la piste sonore d'une cassette vidéo, appuyez sur SHIFT, puis sur SOUND à plusieurs reprises. - Si vous utilisez votre installation BeoLink Passive dans la pièce ou se trouve votre système principal Bang & Olufsen, vous devez reprogrammer votre BeoLink Passive (voir comment dans le manuel de mise en service). Dans ce cas, pour démarrer une source de votre système principal via les enceintes BeoLink Passive, appuyez sur LINK, puis sur RADIO, CD ou A. TAPE ou LINK, AV, puis TV, SAT ou V. TAPE.
Date d'achat
Nom du vendeur
Nom du revendeur
Telephone
Adresse
Notez le numéro de série des appareils :
Kit BeoLink Passive
Enceintes Beolab
Beo4
