813LMX - Contrôle d'accès LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Marque	LIFT-MASTER
Modèle	813LMX
Type de produit	Télécommande de contrôle d'accès pour portes de garage et barrières
Compatibilité	Produits commerciaux LiftMaster avec commutateur DIP, Security+ 2.0, 315 MHz et 390 MHz
Alimentation	1 pile bouton lithium 3V CR2032
Durée de vie de la pile	Jusqu'à 3 ans
Dimensions (approx.)	Environ 6 × 3 × 1,5 cm
Poids (approx.)	Environ 25 g (avec pile)
Fonctions principales	Ouverture/fermeture/arrêt, programmation par commutateurs DIP, sélection du type de sécurité
Nombre de boutons	1 bouton (modèle 813LMX) ou 3 boutons (modèle 811LMX)
Indicateur DEL	Oui, DEL jaune pour la programmation
Fréquences supportées	315 MHz et 390 MHz (DIP), Security+ 2.0 chiffré
Portée	Variable selon l'environnement, généralement 30-50 m
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Garder hors de portée des enfants, ne jamais utiliser à proximité de personnes ou d'animaux, vérifier l'absence d'obstacles avant d'actionner la porte.
Pièces détachées disponibles	Agrafe de pare-soleil (K029B0137), pile CR2032 (K010A0020)
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par un professionnel.
Certifications	Conforme à la partie 15 du règlement FCC et à la norme IC RSS-210
Température de fonctionnement	De -20°C à 50°C

FOIRE AUX QUESTIONS - 813LMX LIFT-MASTER

Comment programmer la télécommande 813LMX ?

La programmation se fait en trois étapes : 1) Régler les commutateurs DIP sur la position désirée (ON/OFF). 2) Sélectionner le type de sécurité en appuyant sur le bouton de programmation, puis appuyer sur un bouton de la télécommande le nombre de fois correspondant (1 pour Security+ 2.0, 2 pour DIP 315 MHz, 3 pour DIP 390 MHz). 3) Programmer la télécommande sur le récepteur en suivant les instructions du manuel du dispositif.

La télécommande 813LMX est-elle compatible avec mon ancien récepteur LiftMaster ?

Oui, elle est compatible avec les produits commerciaux LiftMaster utilisant des commutateurs DIP, les systèmes Security+ 2.0 chiffrés, ainsi que les anciens dispositifs à commutateur DIP de 315 MHz et 390 MHz.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que les commutateurs DIP sont correctement réglés et que la télécommande est programmée sur le récepteur. Testez la portée et éliminez les obstacles. Si le problème persiste, consultez le manuel du dispositif ou contactez le service client.

Comment remplacer la pile de la télécommande 813LMX ?

Ouvrez le couvercle en le faisant glisser. Retirez la pile usagée et insérez une nouvelle pile bouton lithium CR2032 en respectant la polarité. Refermez le couvercle. La pile doit durer jusqu'à 3 ans.

La télécommande 813LMX peut-elle contrôler plusieurs portes ?

Oui, les boutons supplémentaires (sur le modèle 811LMX à 3 boutons) peuvent être programmés pour faire fonctionner d'autres dispositifs du même type de sécurité. Le modèle 813LMX à un seul bouton est destiné à une seule fonction, mais il peut être reprogrammé pour un autre dispositif.

Comment régler les commutateurs DIP sur la télécommande ?

Glissez le couvercle pour ouvrir le compartiment. Utilisez un crayon ou un petit tournevis pour déplacer chaque commutateur DIP sur la position ON ou OFF selon la configuration souhaitée. Le réglage par défaut est Security+ 2.0.

Quelle est la portée maximale de la télécommande 813LMX ?

La portée varie selon l'environnement, les obstacles et la position du récepteur. En général, elle est d'environ 30 à 50 mètres en champ libre. Pour une portée optimale, tenez la télécommande à distance des objets métalliques.

Y a-t-il des précautions de sécurité à prendre avec la télécommande ?

Oui, gardez la télécommande hors de portée des enfants. N'actionnez la porte que lorsque vous la voyez clairement et qu'il n'y a aucun obstacle. Ne laissez jamais personne passer pendant le mouvement. Suivez les avertissements de la notice pour éviter les blessures graves.

Puis-je utiliser la télécommande 813LMX avec un système de porte de garage domestique ?

La télécommande est conçue pour les produits commerciaux LiftMaster. Elle peut être utilisée avec des systèmes domestiques compatibles (Security+ 2.0, 315 MHz, 390 MHz). Vérifiez la compatibilité de votre récepteur avant la programmation.

Où puis-je obtenir des pièces de rechange pour la télécommande ?

Les pièces détachées disponibles sont l'agrafe de pare-soleil (réf. K029B0137) et la pile lithium CR2032 (réf. K010A0020). Vous pouvez les commander auprès de votre revendeur LiftMaster ou sur le site officiel.

MODE D'EMPLOI 813LMX LIFT-MASTER

Les modèles 811LMX et 813LMX sont des télécommandes à commutateur DIP programmes à utiliser avec les produits commerciaux LiftMaster avec commutateur DIP chiffré Security+ 2.0^® de même que les dispositifs plus anciers à commutateur DIP de 315 Mhz et 390 MHz. Le réglage par défaut de la télécommande est Security+ 2.0^® .

Le modele 813LMX est concu pour la fonctionnalité d'ouverture/fermeture/arret.

Les illustrations de ce manuel ne sont fournies qu'a titre de referrer; votre produit peut avoir une appariece différente.

811LMX

813LMX

Programmation

Étape 1: Régler les commutateurs DIP.

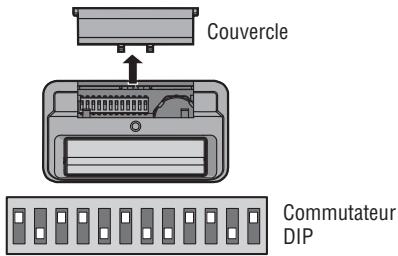

1 Glisser le couvercle pour l'ouvrir et acceder aux COMMUTATEURS DIP.
2 Utiliser un crayon ou un tournevis pour glisser les DIP commutateurs à la position désirée (ON ou OFF).

Étape 2: Sélectionner le type de sécurité.

REMARQUE: Si le dispositif utilise avec cette télécommande est un commutateur DIP Security+ 2.0 © chiffre, sauter cette étape et passer à l'étape 3 : Programme la télécommande à un dispositif.

Suivre ces étapes pour sélectionner DIP 315 MHz, DIP 390 MHz ou pour réinitialiser la télécommande à un commutateur DIP chiffré Security+ 2.0^® d'un autre réglage. Bouton de

1 Repérer et appuyer sur le bouton de programmation. La DEL s'allume en jaune.

AVENTISSEMENT

Pour prévenir d'eventuelles BLESSURES GRAVES ou MORTELLES dues à une barrière ou une porte en mouvement :

Garder TOUJOURS la télécommande hors portée des enfants. Ne JAMAIS permettre a un enfant de faire fonctionner des télécommandes ou de jouer avec celles-ci.
Actionner la porte UNIQUEMENT lorsqu'on la voit clairement, qu'elle est bien reglee et que rien ne gene sa course.
Garder TOUJOURS la barrière ou la porte en vue jusqu'à sa fermetre completé. Ne JAMAIS permettre à quiconque de passer lorsqu'une barrière ou une porte est en mouvement.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'Etat de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

2 Appuyer sur n'importequelbouton de la télécommande le nombre de fois correspondant au type de sécurité de votre dispositif.

NOMBRE DE PRESSIONS	TYPE DE DISPOSITIF DE SéCURITÉ
1	Security+ 2.0°
2	DIP 315 MHz
3	DIP 390 MHz

3 Appuyer sur le bouton de programmation de la télécommande et le tener enforcé jusqu'à ce que la DEL à l'avant de la télécommande s'éteigne.

Étape 3 : Programmer la télécommande à un dispositif

Voir le manuel de votre dispositif LiftMaster pour la programmation.

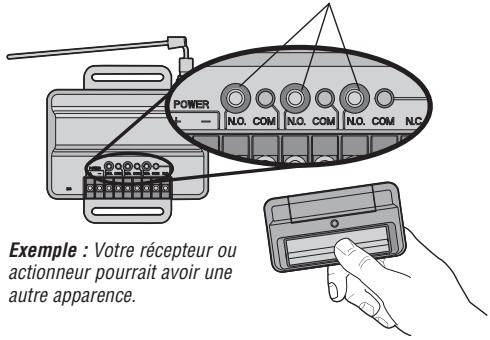

1 Enconcer et relacher le bouton d'apprentissage sur votre dispositif.
2 Dans les 30 secondes, tener enforcé le bouton de la télécommande qui sera programmé au récepteur.
3 Tester en appuyant sur le bouton de la télécommande qui vient d'êtreprogramme. L'actionneur ou la barrière s'active.

Les boutons supplémentaires sur la télécommande 813LMX peuvent etre programmés pour faire fonctionner d'autres dispositifs du même type de sécurité.

Ouverture/Fermetre/Arret

La télécommande 813LMX peut être programmée pour la fonctionnalité d'ouverture/fermeture/arret. Consulter le manuel de votre dispositif pour des instructions.

La pile de la télécommande

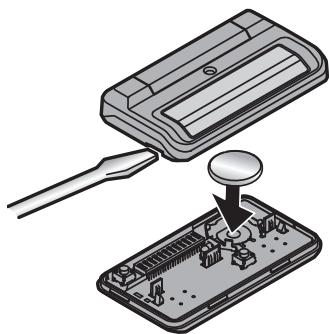

La pile au lithium devrait durer jusqu'à 3 ans. Pour remplacer la pile :

Telecommande 811LMX ou (IFT no :

L'utilisation de cet équipement est assujettie aux deux conditions suivantes : (1) Cet équipement peut causeur brouillage nuisible, y compris en entrainant un fonctionnement indesirable.

Boutons d'apprentissage

AVENTISSEMENT

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

• Ne JAMAIS laisser des enfants s'approcher de la batterie.
  Appeler immédiatement un médecin en cas d'ingestion d'une pile.

Pour réduire le risque d'incendie, d'explosion ou de brûture chimique :

• Remplacer UNIQUEMENT par des piles boutons de 3 V CR2032.
• NE PAS recharger, démonter, chauffer à plus de 100^ (212°F) ou incinerer les piles.

AVERTISSEMENT: Les règles de la FCC et/ou d'Innovation, Sciences et Développement économique Canada (ISDE) interdisent tout ajustement ou toute modification de ce récepteur. IL N'EXISTÉ AUCUNE AUTRE PIECE SUSCEPTIBLE D'ÊTRÉ RETENTENUE PAR L'UTILISATEUR.

Cet apparéil est conforme aux dispositions de la partie 15 du règlement de la FCC et de la norme IC RSS-210. L'utilisation est assujettie aux deux conditions suivantes: (1) ce dispositif ne peut causer de brouillage nuisible, et (2) ce dispositif doit accepter tout brouillage reçu, y compris tout brouillage pouvant causer un fonctionnement indésirable.

Pièces de réparation

Agrafe de pare-soleil K029B0137

Pile au lithium de 3 V CR2032. K010A0020
