CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System - Chaudière gaz à condensation ARISTON - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System ARISTON au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Chaudière murale à gaz à condensation |
| Modèles disponibles | CLAS B One Max, CLAS B One Plus, CLAS One, CLAS One System |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Largeur : 400 mm, Hauteur : 700 mm, Profondeur : 300 mm |
| Poids | Environ 30 kg |
| Compatibilités | Compatible avec les systèmes de chauffage central et les chauffe-eaux |
| Type de gaz | Gaz naturel ou propane |
| Tension | 230 V |
| Puissance | De 24 à 30 kW selon le modèle |
| Fonctions principales | Chauffage et production d'eau chaude sanitaire |
| Entretien et nettoyage | Entretien annuel recommandé par un professionnel, nettoyage des filtres et vérification des composants |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées, réparabilité facilitée par la conception modulaire |
| Sécurité | Système de sécurité intégré, protection contre la surchauffe et les fuites de gaz |
| Informations générales | Garantie de 2 ans, rendement énergétique élevé, faible émission de NOx |
FOIRE AUX QUESTIONS - CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System ARISTON
Questions des utilisateurs sur CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System ARISTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz à condensation au format PDF gratuitement ! Retrouvez votre notice CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System - ARISTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System de la marque ARISTON.
MODE D'EMPLOI CLAS B One Max - CLAS B One Plus - CLAS One CLAS One System ARISTON
MODE D'EMPLOI POUR L'UTILISATEUR
CHAUDIÈRE MURALE À GAZ À CONDENSATION

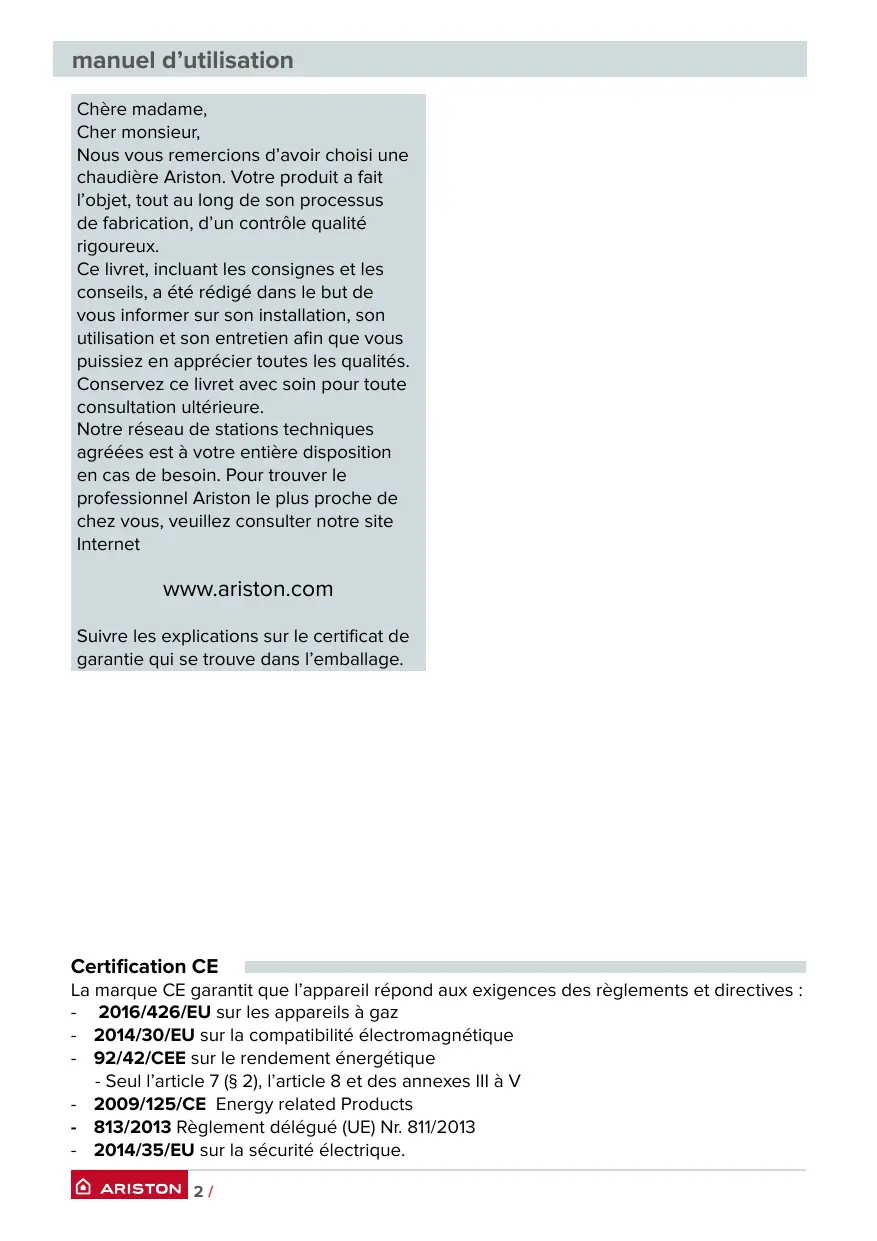

Chere madame,
Chermonsieur,
Nous vous remercions d'avoircision une chaudiere Ariston. Notre produit a fait l'objet, tout au long de son processus de fabrication, d'un contrôle qualite rigoureux.
Ce livre, incluant les consignes et les conseils, a été rédigé dans le but de vous informer sur son installation, son utilisation et son entretien afin que vous puissiez en appréciencer toutes les qualités. Conservez ce livre avec soin pour toute consultation ultérieure.
Notre réseau de stations techniques agréées est à votre entière disposition en cas de besoin. Pour才知道 le professionnel Ariston le plus proche de chez vous, veuillez consulter notre site Internet
www.ariston.com
Suivre les explications sur le certificat de garantie qui se trouve dans l'emballage.
Certification CE
La marque CE garantit que l'appareil répond aux exigences des règlements et directives :
- 2016/426/EU sur les apparèils à gaz
- 2014/30/EU sur la compatibilité electromagnetique
- 92/42/CEE sur le rendement énergétique
- Seul l'article 7 (§ 2), l'article 8 et des annexes III à V
- 2009/125/CE Energy related Products
- 813/2013 Règlement délégué (UE) Nr. 811/2013
- 2014/35/EU sur la sécurité électrique.
Garantie
ARISTON you offre une garantie pieces de 2 ans à compter de la date de mise en service de votre chaudiere.
- Lire ci-dessous les informations «Garantie / Responsabilité» pour connaître les modalités d'application de la garantie. La mise en service de votre chaudière doit être effectue, par une Station Technique Agréee ARISTON qui transmettra à notre service le «bon de garantie» renseigné (bon de garantie livrée avec votre apparéil).
Assurez-vous que cela a bien ete effectue.
Informations Garantie / Responsabilité
Conditions de garantie
ARISTON you offre une garantie pieces de DEUX ANS (et de CINQ ANS sur I'echangeur primaire exclusivement), à compter de la date de mise en service de votre chaudière, qui couvre tout remplacement de piece reconnue defectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.
Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire (conformément à l'arrêté du 15 septembre 2009).
La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci. La garantie pieces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectieux ou de détérioration de la chaudière resultant d'un usage anormal ou abusif, d'une insuffiance d'entretien, d'une adaptation au gaz utilisé.
Elle est conditionné à la réalisation
de l'installation en conformité avec les régles de l'art, les normes en vigueur, les instructions particulières figurant sur la notice d'installation ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie pièces constructeur ne couvre pas :
les déteriorations consécutives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau (tehs que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.
les interventions effectuees par d'autres entreprises que celles spécialement qualifiées.
Certificates de conformité pour les installations neuves ou pour les remplacements de chaudières.
L'installation d'une chaudière gaz doit obligatoire faire l'objet d'un Certificat de Conformité, visé par un organisme agréé par le Ministère de la Tansition Ecologique et Solidaire (arrêté 23 février 2018).
L'entreprise qui établi le certificat de conformité est une entreprise :
- Inscrite dans une démarche de qualité pour les travaux sur les installations de gaz ;
- Soumise à des contrôleurs réguliers de la part d'un organisme de contrôle indépendant tel que Qualigaz, à l'occasion desquels l'entreprise peut échanger sur les aspects techniques et règlementaires.
Normes de sécurité
Légende des symboles :
Le non-respect des averissements
comporte un risque de lésions et peut même entraîner la mort.
Le non-respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.
Icône pour informations et des instructions supplémentaires
N'effectuer aucune opération exigeant l'ouverture de l'appareil.
Electrocution par contact avec des composants sous tension.
Lésions sous forme de brûlures dues à la présence de composants surchauffés ou de blessures provoquées par des saillies et des bords tranchants.
N'effectuer aucune opération exigeant la dépose de l'appareil.
Electrocution par contact avec des composants sous tension.
Explosions, incendies ou intoxications dus au gaz s'échépondant des tuyaux débranchés.
Inondations dues à l'eau s'échépondant des tuyaux débranchés.
Ne pas abîmer le cable d'alimentation électrique.
Electrocution provoquee par des fils sous tension dénudés.
Ne jamais poser d'objects sur l'appareil.
Lésions provoquées par la chute de l'objet par suite de vibrations.
Endommagement de l'objet ou des objets
places en dessous cause par la chute de l'objet à cause des vibrations.
Ne pas monter sur l'appareil.
Lésions provoquées par la chute de l'ordinateil.
Endommagement de l'objet ou des objets placés en dessous par la chute de l'objet détaché de ses supports.
Ne pas grimper sur des chaises, des tabourets, des
échelles ou des supports instables pour nettoyer l'appareil.
Lésions provoquées par chute d'une hauteur elevée ou par coupure (echelle pliante).
N'effectuer aucune opération de nettoyage de l'appareil sans avoirAAPARAVANT et eint I'appareil et amené I'interrupteur extérieur sur OFF.
Electrocution par contact avec des composants sous tension.
Ne pas utiliser d'insecticides, de solvants ou de produits de nettoyage agressifs pour l'entretien de l'appareil.
Endommagement des parties peintes ou en plastique.
Ne pas utiliser l'appareil pour des usages autres qu'un usage domestique habituel. Endommagement de l'appareil du fait d'une surcharge de fonctionnement. Endommagement des objets indusment traités.
Ne pas permettre à des enfants ou à des personnes inéxpérimentées d'utiliser l'appareil.
Endommagement de l'appareil dû à un usage impropre.
En cas d'odeur de brûlé ou de fumée s'échappant par l'appareil, couper l'alimentation électrique, fermer le robinet du gaz, ouvrir les fenêtres et appeler un technicien.
Lésions dues à des brûlures ou à inhalation de fumée, intoxication.
En cas de forte odeur de gaz,
fermer le robinet du gaz,
ouvrir les fenêtres et appeler
un technician.
Explosions, incendies ou intoxications.
Cette apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes à capacités physiques, mentales réduites et ayant peu d'expérience ou connaissance s'ils sont sous supervision et si des instructions ont été données pour l'utilisation sécuritaire de l' apparéil et si les risques sont connus. Enfants ne doivent pas journé avec l' apparéil. Nettoyage et entretien ne devraient pas été effectuels par les enfants sans surveillance.
CE MANUEL TOUT COMME LE MANUEL "INSTRUCTIONS TECHNIQUES D'INSTALLATION ET D'ENTRETIEN" FORTMENT UN TOUT AVEC L'APPAREIL. ILS SONT À CONSERVER AVEC SOIN ET DOIVENT SUIVRE LA CHAUDIERE EN CAS DE CESSION À UN AUTRE PROPRIÉTAIRE OU UTILISATEUR ET/OU DE TRANSFERT SUR UNE AUTRE INSTALLATION. LISEZ ATTENTIVEMENT LES INSTRUCTIONS ET LES CONSEILS FOURNIS PAR CE MANUEL.
Cet appeareil sert à produit de l'eau chaude à usage domestique. Il doit être raccordé à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire adaptés à ses performances et à sa puissance.
Toute utilisation autre que cette prévue est interdite. Le fabricant ne peut enaucun cas etre tenu responsable dedommages derivant d'uneutilisationimpropre,incorrecte et déraisonnableou du non-respect des instructionscontenues dans cette notice.L'st installation doit etre réalisée par unprofessionnel du secteur agree pourl'st installation d'appareils de chauffage
conformément aux lois et aux normes en vigueur qui, une fois le travail terminé, doit délivrer au client une déclaration de conformité.
L'installation, l'entretien et toute autre intervention doit être effectués par du personnel possédant les qualités requises conformément aux réglementations applicables en la matière et aux indications fournies par le fabricant.
En cas de panne et/ou de mauvais fonctionnement, eteindre l'appareil et fermer le robinet du gaz. Ne pas essayer de le réparer soi-même, faire appel à un professionnelnel qualifié. Pour toute réparation, faire appel à un technicien qualifié et exiger l'utilisation de pieces détachées d'origine. Le non-respect de ce qui précède peut comprometter la sécurité de l'appareil et faire déchoir toute responsabilité du fabricant.
En cas de travaux ou de maintenance de structures placées pres des conduits ou des dispositifs d'évacuation des fumées et de leurs accessoires, éteignez l'appareil et une fois que les travaux sont terminés faites vérifier par un professionnel le bon état de fonctionnement des conduits ou des dispositifs.
En cas d'inutilisation prolongée de la chaudière :
- couper l'alimentation électrique en plaçant l'interrupteur extérieur sur la position "OFF",
fermer le robinet gaz et le robinet eau froide sanitaire, - vidanger l'installation chauffage et sanitaire s'il y a un risque de gel.
En cas de dépose définitive de la chaudière, s'adresser à un professionnel du secteur pour effectuer les opérations nécessaires. Pour le nettoyage des parties extérieures, éteindre la chaudière et placer l'interrupteur extérieur sur "OFF".
Ne pas utiliser ou stocker de substances facilement inflammables dans la pierce où est installée la chaudière.
SI VOUS DETECTEZ UNE ODEUR DE GAZ :
N'allumez pas la luziere
- N'allumez:aucun appareil électrique
- Ne téléphone pas dans la zone de danger
- Éteignez toutes les flammes et ne fumez pas
- Ouvrez les fenêtres et les portes situées dans la zone de danger
- Fermez les dispositifs de blocage des conduites de gaz sur le compteur
- Prévenez vos colocataires/voisins et quitterze le logement leplus vite possible.
LE ROBINET GAZ
DOIT ÉTRE MONTÉ
AVEC LES JOINTS
FOURNIS AVEC CELUI-CI. EN CAS DE DEMONTAGE DU ROBINET, LES JOINTS DOIVENT ETRE REMPLACES PAR LES JOINTS FOURNIS PAR LE FABRICANT. LE CONTROLE D'ETANCHÉITE DOIT ETRE EFFECTUÉ SELON LES RÉGLES DE L'ART (ARTICLE 20) DE L'ARRÊTE DU 23 FÉVRIER 2018. Toute déterriorATION OU DESTRUCTION D'UNE PARTIE DU ROBINET NÉCESSITE DE REMPLACER LE ROBINET COMPLET CORRESPONDANT À L'APPAREIL.
LE REMPLACEMENT PARTIEL DE TOUT COMPOSANT DU ROBINET EST INTERDIT : LA DÉTERIORATION DE TOUTE PARTIE DU ROBINET SIGNIFIE QUE CELUI-CI N'EST PLUS CONFORME À LA NORME.
LE ROBINET GAZ NE DEMANDE
PAS D'ENTRETIEN PARTICULIER.
L'INSTALLATEUR EST TENU
D'ETABLIR UN CERTIFICAT DE
CONFORMITE ET LE FAIRE VISER
PAR UN ORGANISME HABILITE
PAR LE MINISTRE CHARGÉ DE LA
SECURITE DU GAZ.
(ArtICLE 21) DE L'ARRÊTE DU 23 FÉVRIER 2018.
ATTENTION
L'INSTALLATION, LA PREMIÈRE MISE EN SERVICE, LES RÉGLAGES DE MAINTENANCE NE DOIVENT
ÊTRÉ EFFECTUÉS, CONFORMÉMENT AUX INSTRUCTIONS, QUE PAR DES PROFESSIONNELS QUALIFIÉS. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES SUBIS PAR DES PERSONNES, DES ANIMaux OU DES BIENS SUITE À UNE MAUVAISE INSTALLATION DE L'APPAREIL.

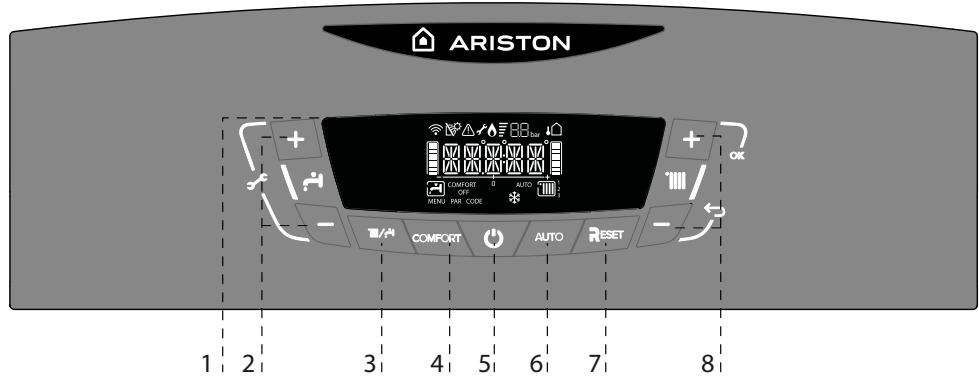

TABLEAU DE COMMANDE
Legende:
- Afficheur
- Touche +/- réglage température eau chaude sanitaire
- Touche MODE (Sélection mode de fonctionnement été/hiver))
- Touche COMFORT
- Touche ON/OFF

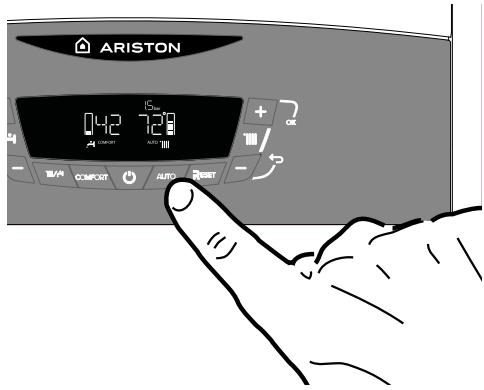

- Touche AUTO (SRA)

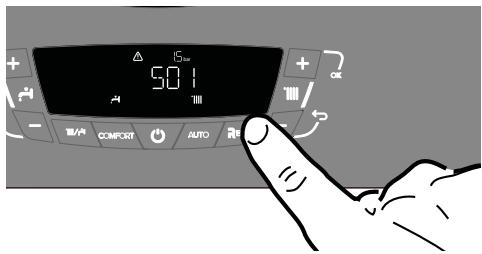

- Touche RESET
- Touche +/- réglage température chauffage

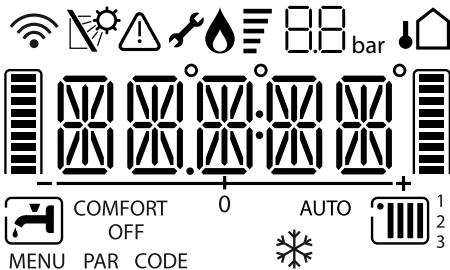

Legende:
| - statut chaudière et indication température - signalisation code d'erreur ERROR - réglage menu | |
| - réglage menu | |
| Demande intervention assistance technique ou indication du menu technique | |
| Flamme détectée et indication puissance utilisée. | |
| ModeCHAUFFAGE validé | |
| DemandeCHAUFFAGE en cours | |
| Mode eau chaude sanitaire validé | |
| Demande eau chaude sanitaire en cours | |
| COMFORT | Affichage fonction sanitaire Comfort activée |
| OFF | Chaudière éteinte avec fonction antigel actif |
| Fonction hors gel en action | |
| AUTO | Fonction Thermorégulation activée (SRA) |
| 8.B(bar | Pression du système - bar |
| Sonde température solaire (entée) connectée - option | |
| Signal d'erreur. L'écran affiche le code | |
| Sonde extérieure raccordée - Option | |
| Wifi actif (Actif avec ARISTON NET Kit) | |
Recommendation pendant la période de fonctionnement
Si la chaudière est installée à l'intérieur de l'appartement, vérifier que les dispositions relatives à l'entrée de l'air et à la ventilation du local soient respectées (selon les lois en vigueur). Contrôler périodiquement la pression de l'eau sur le manomètre et vérifier, lorsque l'installation est froide, que celle-ci ait une valeur entre 0.6 et 1.5 bars.
Si la pression est au dessous de la valeur minimale l'afficheur le signalera par la demande de replissage - voir note ci-dessous.
PROCEDURE DE REMPLISSAGE
Pour retablir la pression correct ouvrir le robinet de replissage (positionne dans le fond de la chaudiere). Lorsque le manomètre indique une pression comprise entre 0,6 et 1,5 bar, fermer le robinet de replissage.
La chaudière active la fonction de désaération, l'écran affiche PURGE.
À la fin de la fonction (7 minutes), l'affichage revient à l'affichage normal.
Si la baisse de pression est très fréquence, il y aGBTABLément une fuite d'eau dans l'installation. Dans ce cas l'intervention d'un professionnel est nécessaire.
ATTENTION FONCTION PURGE
La Fonction PURGE est activé automatiquement la première fois que la chaudière est alimentee electriquement ou ou après le message d'erreur - Pression insuffisante.

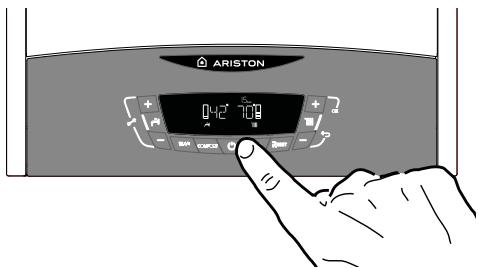

Procedure de mise en marche

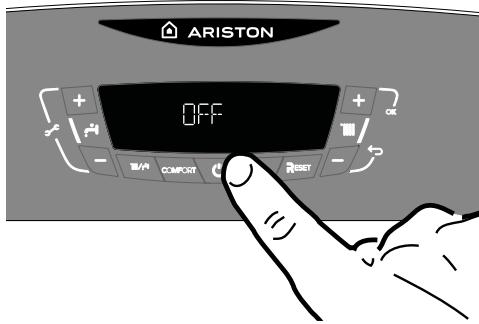

Appuyer sur la touche ON/OFF (5), l'afficheur s'allume:
L'affichage visualise la modalité de fonctionnement et les deux chiffres indiquent :
- en mode chauffage, la température de réglage chauffage
- en demande sanitaire la température eau chaude sanitaire réglée
Sélection du mode de fonctionnement
Lechioix du mode de fonctionnement est effectué par la touche MODE (3):
| Mode de fonctionnement | Affichage |
| Hiver chauffage + sanitaire | •••••• |
| Été sanitaire seul | •• |
| Chauffage seul modèles System et modèles avec reserve sanitaire | •••••• |
L'allumage du brûleur est signalé sur l'afficheur par le symbole ⋆.
Le barregraphe vertical indique la puissance utilisée.

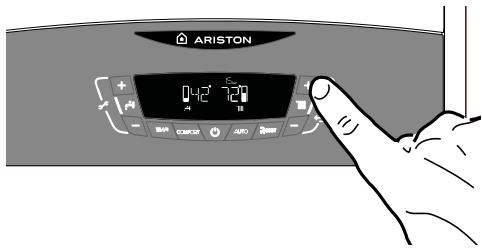

Il est possible d'ajuster la température de l'eau de chauffage grâce au bouton de réglage (8) entre 35 et 82^ (installation haute température) ou entre 20 et 45^ (installation BASSE TEMPERATURE).
La valeur de la consigne sélectionné clignote quelques secondes puis resté indiquée sur l'écran.
Dans l'exemple ci-dessus,
température de consigne 72^ en mode chauffage.

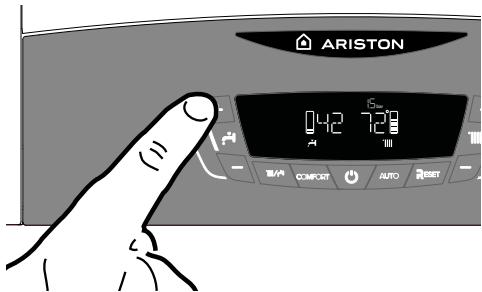

Régulation sanitaire modèles micro-accumulation
Il est possible d'ajuster la température de l'eau sanitaire grâce au bouton de réglage (2) entre 36 et 60^ .
La valeur de la consigne sélectionné clignote quelques secondes puis resté indiquée sur l'ecran pendant unuisage.
Dans l'exemple ci-dessous,
température eau sanitaire: 42^ puisage en cours.
Régulation sanitaire
modèles System raccordé à un ballon avec sonde et modèles avec reserve sanitaire
Elle est active dés que l'appareil est en marche. Il est possible d'ajuster la température de l'eau sanitaire grâce au bouton de réglage (2) entre 40 et 65^ . La valeur de la consigne sélectionnée clignote quelques secondes puis reste indiquée sur l'écran pendant unuisage.
ATTENTION!!
FONCTION ANTI-BACTÉRIE (ANTI-LEGIONELLA)
La Legionella est un type de bacterie en forme de batonnet que l'on trouve naturellement dans toutes les eaux de source. La « maladie des légionnaires » consiste en un type particulier de pneumonia provoquée par l'inhalation de vapeur d'eau contenant la bacterie. Il est des lors nécessaire d'eviter les longues périodes de stagnation de l'eau contenue dans le chauffe-eau. Mieux vaut l'utiliser ou la vider au moins une fois parSEAne.
La norme europeenne CEN/TR 16355 fournit des indications quant aux bonnes pratiques à adopter pour empêcher la prolifération de la Legionella dans les eaux potables. De plus, s'il existe des normes locales qui imposent des restrictions complémentaires en ce qui concerne la Legionella, ces dernières devront être respectées.
Les chaudières avec réserve sanitaire (CLAS B ONE PLUS - CLAS B ONE MAX) ou avec unallon raccordé (CLAS ONE) utilisant un système de désinfection automatique de l'eau, REGLAGE D'USINE (paramètre 257 - Menu Technicien).
Le système est activé chaque fois que la chaudière est alimentée électricquement et, en tout cas, chaque 30 jours (si la température de l'eau reste inférieure à 59^ C). Le systèmeporte la température de l'eau a 60^ Cpendant une heures.C'est possible de définir la fréquence d'activation de la fonction anti-bactérié a l'aide du paramètre 258- Menu Technicien. LA FONCTION N'EST PAS ACTIVE SI LA CHAUDIÈRE EST EN MODE CHAUFFAGE.
Lorsque la fonction est active,
l'affichage indique: Ab.
INFORMER L'UTILISATEUR SUR LE MODE DE FONCTIONNEMENT DE CETTE FONCTION POUR ÉVITER DES DOMMAGES AUX PERSONNES, ANIMaux ET OBJECTS.
Il est conseilé d'installer une vanne thermostatique sur la sortie d'eau chaude pour éviter les brûlures.
La fonction ne couvre que le gallon, pour un traitement complet du système sanitaire et de tous les points deuisage, contacter un technicien qualifie.
ATTENTION: LORSQUE L'APPAREIL EFFECTUE LE CYCLE ANTI-BACTERIE DE CHALEUR, UNE TEMPERATURE ELEVEE DE L'EAU PEUT CAUSER DES BRULURES. VÉRIFIEZ LA TEMPERATURE DE L'EAU CHAUDÉ SANITAIRE.

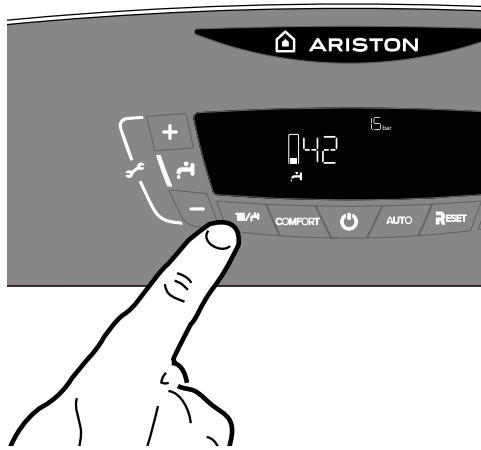

Arrêt du chauffage
Passage du Mode Hiver au Mode Eté Pour arrêté le chauffage, presser la touche MODE (3).
Le symbole 'III disparait de l'afficheur. Seule la fonction sanitaire reste active. Les chiffres indiquent la température de consigne sanitaire.

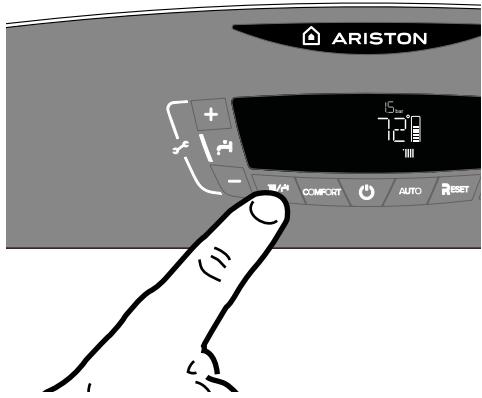

Chauffage seul
modèles System raccordés à un ballon + modèles avec réserve sanitaire
La réserve d'eau sanitaire n'est pas maintainue en temperature. La chaudiere est active seulement pour le chauffage.
Procedure d'arrêt de la chaudière
Pour eteindre la chaudiere, appuyer sur la touche ON/OFF.
La fonction antigel est active.
Arrêt complet de la chaudière
Pour arrêté complètement la chaudière, couper l'alimentation électrique à l'aide de l'interrupteur électrique externe. L'afficheur s'éteint. Fermer le robinet du gaz.
ATTENTION
AVEC UN ARRÊT COMPLET DE LA CHAUDIÈRE (ÉLECTRIQUE ET GAZ), IL N'Y AURA PLUS DE PROTECTION HORS GEL DE LA CHAUDIÈRE.

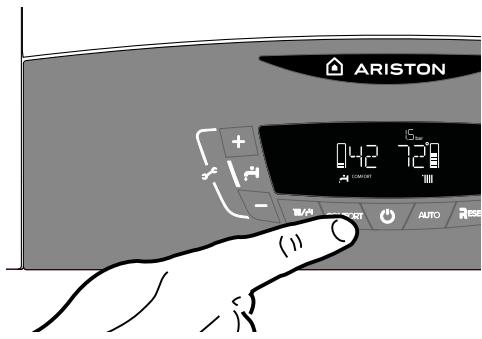

FONCTION COMFORT
Elle assure le maintien en température de l'échangeur à plaques (pour les modèles à micro-accumulation) ou la réserve sanitaire (pour les modèles à accumulation) pour réduire le temps d'attente.
Pour activer la fonction Comfort, presser le bouton (5), COMFORT apparait sur l'afficheur.
Fonction Auto (SRA)
Toutes les chaudières ARISTON sont équipées de série d'une fonction AUTO (SRA).
Cette technologie gère de manière auto-adaptative les principaux paramètres de la chaudière (température de chauffage, modulation de puissance) optimisant le rendement de cette-ci.
En d'autres termes, nos apparèils fournissant toujours la température désirée pour une moindre consommation d'énergie.
Contacter une station technique agrée qui vous informera sur les dispositifs nécessaires à son fonctionnement et configurer la chaudière en fonction de votre installation.
Conditions d'arrêt de sécurité de l'appareil
La chaudière est sécurisée grâce à des contrôleles internes réalisés par la carte électronique, qui placent la chaudière en arrêt lorsqu'un dis fonctionnement apparait. Un code clignote alors sur l'afficheur à l'emplacement, indiquant la cause qui a géné ré l'arrêt. Dans certain cas, un commentaire accompagne le code. Il en existe plusieurs types :
Arrêt de sécurité
C'est un arrêt "volatile", c'est-à
dire qu'il est
automatiquement éliminé lorsque le défaut disparait.
L'écran affiche
le code précédé de la mention
ERROR ainsique le symbole 产
D'autre part dans la
plupart des cas,ès que la cause de l'arrêt disparait,l'appareil redémarre et reprend un fonctionnement normal.
Si la chaudière signale encore un arrêt de sécurité, l'éteindre. Tourner l'interrupteur électrique externe sur OFF, fermer le robinet de gaz et contacter un technicien qualifié.
Arrêt de sécurité par manque d'eau
En cas de pression de l'eau insuffisante dans le circuit chauffage,
la chaudiere se place en arrêt de sécurité pour pression insuffisante.
L'écran affiche le code 108 (FILL/108)
Pour redémarrer le système il faut
rajouter de l'eau- suivre la procEDURE de replissage, voir note 1.
En cas de demandes de rajout trop fréquentes, éteignez la chaudière, placez l'interrupteur électrique extérieur sur OFF, fermez le robinet du gaz et appelez un professionnel du secteur pour vérifier s'il n'y a pas par hasard des fuites d'eau.
NOTE 1 - PROCEDURE DE REMPLISSAGE POUR RETABLIR LA BONNE PRESSION OUVRIR LE ROBINET DE REMPLISSAGE (POSITIONNE DANS LE FOND DE LA CHAUDIERE). LORSQUE LE MANOMETRE INDIQUE UNE PRESSION COMPRISE ENTRE 0,6 ET 1,5 BAR, FERMER LE ROBINET DE REMPLISSAGE . LA CHAUDIERE ACTIVE LA FONCTION DE DÉSAÉRATION, L'ÉCRAN AFFICHE PURGE. À LA FIN DE LA FONCTION (7 MINUTES), L'AFFICHAGE REVIENT À L'AFFICHAGE NORMAL.
Arrêt verrouillé
C'est un arrêt "non volatile", celui signifie que ce défaut est automatiquement bloquant.
L'écran affiche RESET et le code (par ex. 1) ainsi que le symbole correspondant.
Pour rétablier le fonctionnement normal de la chaudière, appuyer sur la touche RESET du tableau de bord.
Après plusieurs tentatives de blocage, si le problème se repète, il est nécessaire de faire intervenir un technicien qualifié.
Tableau des différentes causes de verrouillage
| Afficheur | Description |
| 101 | Surchauffe |
| 103 | Problème de circulation d'eau |
| 104 | |
| 105 | |
| 106 | |
| 107 | |
| 108 | Pression insuffisante |
| 305 | Problème de carte électronique |
| 306 | Problème de carte électronique |
| 307 | Problème de carte électronique |
| 501 | Absence de flamme |
Fonction hors-gel
La chaudière est équipée d'un dispositif qui contrôle la température de sortie de l'échangeur telle que si la température descend sous les 8^ , il démarre la pompe (circulation dans installation de chauffage) pour 2 minutes. ÀpRES les deux minutes de circulation :
a) si la température est d'au moins 9^ la pompe s'arrête,
b) si la température est entre 3^ et 9^ , la circulation continue 2 minutes de plus,
c) si la température est inférieure à 3^ , le brûleur s'allume en chauffage à la puissance minimale jusqu'à ce que la température de sortieatteigne >30^ . Le brûleur s'éteint alors et la pompe continue à fonctionner encore deux autres minutes.
Si la chaudière est équipée d'un gallon, un second dispositif contrôle la température sanitaire. Si celle-ci devient inférieure à 8^ , la vanne distributrice bascule en position sanitaire et le brûleur s'allume jusqu'à ce que la température atteigne 12^ . Cela est suivi d'une post-circulation de 2 minutes.
La fonction hors-gel ne peut fonctionner correctement que si :
- la pression de l'installation est correcte,
- la chaudière est alimentée
électriquement, - la chaudière est alimentée en gaz,
-aucun arrêt de sécurité ouverrouillage n'est en cours.
Démontage et recyclage de l'appareil
Nos produits sont conçus et fabriqués à partir de composants dont des matières sont recyclables. La chaudière murale et ses accessoires doivent être différencier correctement. Les emballages utilisés pour le transport de l'appareil doivent être repris par l'installateur/distributeur.
ATTENTION!!
Recyclage de l'appareil et des accessoires doit se faire conformément à la réglementation.
Ce produit est conforme à la directive
WEEE 2012/19/EU
Le symbole « poubelle barré » reporté sur l'appareil indique que le produit, en fin de vie, doit être traité séparément des déchets domestiques, doit être rapporté dans un centre de tri des déchets pour les appareils électriques et électroniques ou alors rapporté au revendeur, le jour de l'achat d'un nouvel appleil équivalent. L'utilisateur doit s'assurer que l'appleil en fin de vie soit déposé dans un centre de collecte appropriée. Le tri sélectif, permettant le recyclage de l'appleil en fin de vie, le traitement de celui-ci et l'évacuation respectieux de l'environnement, contribue à éviter les évventuels effets négatifs sur l'environnement, sur la santé et favorise le recyclage des matières qui composent le produit. Pour en savoir plus sur les centres de collectes des déchets existants, adressez vous au service locale de collecte des déchets, ou auprès du magasin dans lequel vous avez effectué l'achat de votre appleil.
Changement de gaz
Ces apparèils sont prévus pour fonctionner soit au gaz naturel soit au gaz propanee. Le changement de gaz doit être effectué par un professionnel qualifié.
Entretien
L'entretien est obligatoire et indispensable pour assurer la sécurité, le bon fonctionnement et la durée de vie de la chaudière. Il doit être réalisé tous les ans conformément à la règlementation
ITALIAN DESIGN
Le Carré Pleyel - 5, rue Pleyel
93521 Saint-Denis - France
Tel: 0155849494
aristonthermo.fr
