Type de produit	Plaque de cuisson induction encastrable
Marque	Ariston
Modèle	KTI 6114 BK
Nombre de foyers	4
Puissance maximale absorbée	6600 W
Alimentation électrique	230 V 1+N ~ 50 Hz ou 400 V 2N ~ 50 Hz (selon branchement)
Fonction Booster	Oui, sur foyer arrière droit, puissance max 4 minutes
Programmateur	Oui, jusqu'à 99 minutes (modèle KTI 6114 uniquement)
Verrouillage des commandes	Oui, touche dédiée
Détection des récipients	Oui, par induction magnétique
Voyants de chaleur résiduelle	Oui, affiche "H" pour chaque foyer
Arrêt automatique de sécurité	Oui, selon niveau de puissance (1-10h)
Sécurité thermique	Oui, arrêt automatique en cas de surchauffe
Matériau de la surface	Vitrocéramique
Cadre	Acier inoxydable
Dimensions de l'appareil	Largeur 590 mm, Profondeur 520 mm
Poids net	Environ 10 kg
Entretien et nettoyage	Utiliser produit spécifique vitrocéramique et raclette
Réparabilité	Contacter un centre de service agréé
Garantie	Consulter le revendeur ou le fabricant

FOIRE AUX QUESTIONS - KTI 6114 BK ARISTON

Pourquoi ma plaque ne reconnaît-elle pas mes casseroles ?

Vérifiez que vos casseroles sont en matériau ferromagnétique (fonte, acier émaillé, inox spécial induction). Faites le test avec un aimant : s'il colle, la casserole est compatible. Le diamètre du fond doit correspondre à la zone de cuisson.

Comment verrouiller les commandes pour éviter une utilisation involontaire ?

Appuyez sur la touche de verrouillage (symbole cadenas). Un voyant s'allume. Pour déverrouiller, appuyez à nouveau sur la même touche.

Que signifie l'affichage 'H' sur un foyer ?

'H' indique que la zone de cuisson est encore chaude (supérieure à 60 °C). Ne la touchez pas et ne posez rien dessus jusqu'à ce que l'affichage disparaisse.

Comment utiliser la fonction Booster ?

Appuyez sur la touche Booster (D) du foyer arrière droit. L'affichage montre 'P'. Le booster dure 4 minutes et augmente la puissance. Pendant le booster, le foyer avant droit est limité à 600 W.

Comment programmer une minuterie de cuisson ?

Après avoir sélectionné la puissance du foyer, appuyez sur la touche de programmation. Réglez le temps avec les touches +/-, puis validez en appuyant à nouveau sur la touche de programmation. Le décompte commence, un signal sonore retentit à la fin.

Que faire si la plaque affiche '--' et s'éteint ?

C'est le symptôme d'une surchauffe des composants électroniques. L'appareil s'arrête automatiquement. L'affichage '--' disparaît quand la température redescend. Assurez-vous que la ventilation est correcte.

Quel type de nettoyant utiliser pour la vitrocéramique ?

Utilisez un produit spécifique pour vitrocéramique (ex. Vitro Clen, Spado). Appliquez sur plaque tiède, frottez avec un chiffon doux ou une raclette. N'utilisez jamais d'éponge abrasive ou de détergent agressif.

Puis-je utiliser des casseroles en aluminium ou en cuivre ?

Non, ces matériaux ne sont pas ferromagnétiques et ne fonctionneront pas sur une plaque à induction. Utilisez uniquement des casseroles compatibles (fonte, acier, inox spécial).

Comment installer correctement la plaque dans un plan de travail ?

La plaque doit être encastrée dans un trou aux dimensions spécifiées (voir notice). Respectez une distance d'au moins 40 mm du mur arrière. Utilisez le joint fourni pour assurer l'étanchéité. L'installation doit être réalisée par un professionnel qualifié.

Où trouver des pièces détachées ou faire réparer ma plaque ?

Contactez un centre de service après-vente agréé Ariston. Utilisez uniquement des pièces de rechange d'origine. N'essayez pas de réparer vous-même.

MODE D'EMPLOI KTI 6114 BK ARISTON

1 Cet appareil a été conçu pour une utilisation non professionnelle, à l'intérieur d'une habitation. 2 Avant d'utiliser cet appareil, lisez attentivement la notice car elle contient des instructions, très importantes concernant la sécurité d'installation; d'utilisation et d'entretien. Conservez soigneusement ce livre pour toute consultation ultérieure. 3 Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, avant d'utiliser l'appareil, consultez une personne qualifiée.

Les éléments de l'emballage (sachets plastique, polystyrène expansé, clous, etc.) ne doivent pas être laissés à la portée des enfants car ils peuvent être dangereux.

L'installation doit être effectuée conformément aux instructions du fabricant et par une personne qualifiée du point de vue professionnel.

Le fabricant décline toute responsabilité en cas de dommages provoqués à des personnes, à des animaux ou à des biens du fait de l'installation incorrecte de l'appareil.

La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à l'installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie ; en cas de doute, il faut s'adresser à une personne qualifiée pour un contrôle minutieux de l'installation électrique.

Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.

6 Avant de connecter l'appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l'installation électrique. 7 Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance max. de l'appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée. 8 Lors de l'installation, il faut prévoir un interrupteur omnipolaire avec une distance d'ouverture entre les contacts supérieure ou égale à 3 mm. 9 Cet appareil doit être destiné à l'utilisation pour laquelle il a été conçu. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et, en tant que telle, dangereuse.

Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

L'usage de tout appareil électrique implique le respect de certaines règles fondamentales. A savoir : ne jamais toucher l'appareil avec les mains mouillées ou humides ; ne jamais utiliser l'appareil pieds nus.

Ne jamais utiliser de rallonges ; si nécessaire, le faire avec un maximum de précautions. Ne jamais tirer sur le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant. Ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil, etc.). Ne pas laisser utiliser l'appareil, sans surveillance, par des enfants ou des personnes incapables de le faire.

11 Avant toute opération de nettoyage ou d'entretien, déconnectez l'appareil en débranchant la fiche ou en éteignant l'interrupteur de l'installation électrique. 12 En cas de fêlure sur la surface du verre, coupez immédiatement l'alimentation électrique. Pour la réparation, adressez-vous exclusivement à un centre de Service Après-Vente agréé et demandez des pièces de rechange d'origine. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil. 13 Si vous décidez de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le cordon d'alimentation, après l'avoir débranché de la prise de courant. Nous recommandons vivement de neutraliser les parties de l'appareil susceptibles de représenter un danger, surtout vis-à-vis des enfants qui pourraient s'en servir pour jouer. 14 La table vitrocéramique résiste aux chocs thermiques et mécaniques. Cependant, elle peut se briser sous l'effet d'un choc provoqué par un objet pointu, tel qu'un outil par exemple. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Après-Vente agréé pour la réparation. 15 N'oubliez pas que la zone de chauffe reste chaude pendant au moins une demi-heure après l'avoir éteinte ; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude. 16 N'allumez pas les zones de chauffe si des feuilles d'aluminium ou des objets en matière plastique sont posés sur la table de cuisson. 17 Ne vous approchez pas des zones de chauffe lorsqu'elles sont chaudes. 18 Si vous utilisez de petits électroménagers près du plan de cuisson, veillez à ce que le cordon d'alimentation ne touche les parties chaudes. 19 Faites attention à ce que les poignées des casseroles soient toujours tournées vers l'intérieur de la table de cuisson pour éviter de les heurter accidentellement. 20 Instructions à suivre avant de mettre en service la table de cuisson : la colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Pendant les premières heures d'utilisation, une odeur de caoutchouc se dégage de l'appareil mais elle disparaît rapidement.

Les instructions qui suivent sont destinées à l'installateur qualifié pour l'aider à effectuer les opérations d'installation, de réglage et d'entretien technique le plus correctement possible et dans le respect des normes en vigueur.

Important: avant toute opération de réglage, d'entretien, etc., débranchez la table de cuisson.

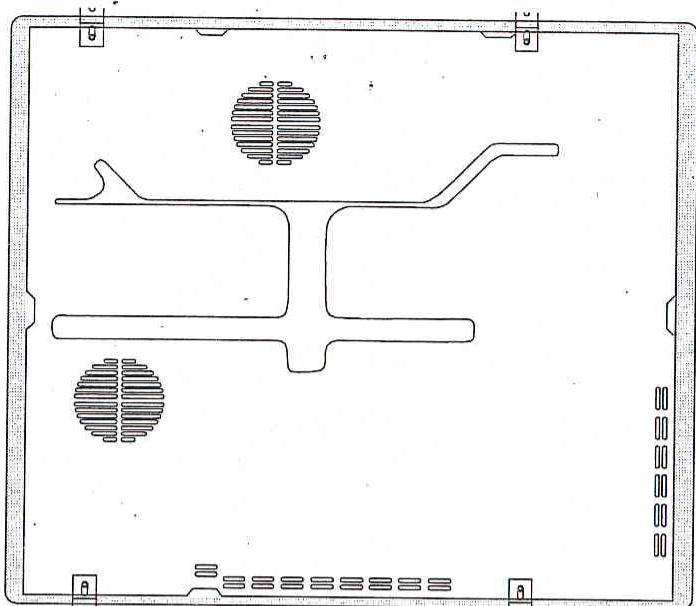

Installation des tables de cuisson à encastrer

Les tables sont prédisposées avec un degré de protection contre les surchauffes excessives de type X, conformément à la norme CEI 335-2-6 ; par conséquent, on ne peut les installer à côté de meubles dont la hauteur dépasse celle du plan de travail. Pour une installation correcte des tables de cuisson, il faut observer les instructions suivantes :

(a) Les hottes doivent être installées suivant les instructions et dans les conditions prévues dans la notice fournie avec la hotte. b) La table à encastrer en vitrocéramique peut être installée sur n'importe quel Top de 600 mm de profondeur ou plus à condition qu'il soit fabriqué dans un matériel résistant à des températures jusqu'à 100°C. Les dimensions et la position du trou sont illustrées à la figure.

Y (CEI 335-2-6)

Ces dimensions doivent être impérativement respectées car l'installation incorrecte peut provoquer des surchauffes sur les surfaces tout autour de la table de cuisson. La table de cuisson doit être positionnée à minimum 40 mm de distance par rapport au mur arrière ou à toute autre surface verticale, pour permettre une bonne aération et pour éviter la surchauffe des surfaces autour de l'appareil. Un joint est fourni avec la table de cuisson : veillez à ce que ce dernier adhère parfaitement au-dessous du cadre de la table de cuisson. Il est absolument nécessaire que le joint arrive bien jusqu'aux coins de la table de cuisson et qu'il renferme parfaitement cette dernière sur tout son pourtour pour assurer l'étanchéité parfaite entre la table et le top afin que tout débordement, s'il y a lieu, ne puisse s'infiltrer dans le meuble au-dessous de la table de cuisson.

Très important: Il est impératif d'assurer l'encastrement de la table vitrocérame sur une surface d'appui parfaitement plane. Les déformations provoquées par une mauvaise fixation risquent d'alterer les caractéristiques du plan de cuisson ainsi que ses performances.

Veillez tout particulièrement à la bonne mise en place du joint entourant le bord du plan de cuisson afin d'éviter toute infiltration dans le meuble support.

Insérez la table de cuisson dans le trou d'encastrement en appuyant bien tout autour du cadre pour que la table adhère parfaitement au Top.

c) Si on monte un panneau en bois comme isolation, ce dernier doit être placé à une distance d'au moins 10 mm de la partie inférieure de la table de cuisson.

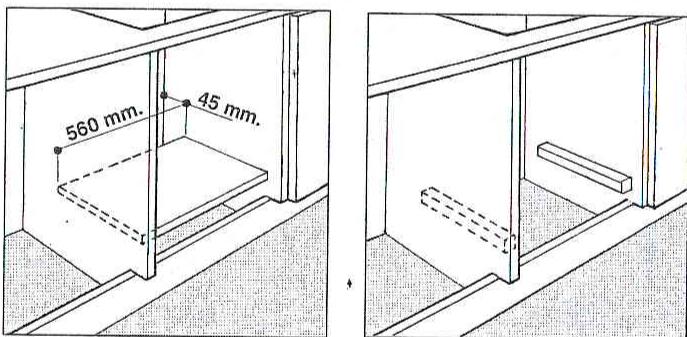

Note: Si la table est installée au dessus d'un four encastré, il est conseillé de monter le four de façon à ce qu'il repose sur deux morceaux de bois; cependant si le plan d'appui est continu, il faut prévoir une ouverture à l'arrière d'au moins 45 × 560 mm.

Le four encastré doit être équipé d'une ventilation forcée de refroidissement.

Raccordement électrique

La sécurité électrique de cet appareil n'est assurée que s'il est correctement raccordé à l'installation de mise à la terre conformément aux normes de sécurité électrique. Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.

Avant de connecter l'appareil, vérifie si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l'installation électrique (section des conducteurs, organes de protection) qui doit être apte à supporter la puissance maximale de l'appareil.

Remarque importante

Avant toute intervention, veillez à déconnecter l'appareil.

Vous pouvez raccorder votre table à l'installation de deux façons:

au moyen d'une prise de courant, utilisez une prise de courant homologuée dans les pays où est installé l'appareil et accessible en cas de nécessités. Ne pas utiliser d'adaptateurs ou de prises multiples, ni de rallonges.

par l'intermédiaire d'un boîtier de connexion, si l'appareil est raccordé en fixe, il faut prévoir un interrupteur omnipolaire, accessible en cas de nécessité, avec une distance d'ouverture entre les contacts supérieure ou égale à 3 mm.

Branchements KTI	Tension Fréquence	Fusibles Sections
5 4 3 2 1 N L	FR-AT-BE-DE-GP-ES-IE-IL-IS-IT-L-U-RE-FI-GB-GR-PT-SE-MA-NZ230V-1+N-50 Hz	20 A25 A (KTI 6003)2,5 mm2
5 4 3 2 1 L2	FR-BE-NO230V-2~50 Hz	20 A25 A (KTI 6003)2,5 mm2
5 4 3 2 1 N L2 L1	FR-BE-CH-DE-AT-ES-IL-IT-NZ-PT-MA-LU-SE-IS-DK400V2-N-50 Hz	16 A1,5 mm2
5 4 3 2 1 L3	FR-BE-NO230V3~50 Hz	16 A1,5 mm2
5 4 3 2 1 N2 N1 L2 L1	NL230V2+2-N-50 Hz	16 A1,5 mm2
5 4 3 2 1 N	CY-AU-NZ-KW240V-1+N-50 Hz	20 A25 A (KTI 6003)2,5 mm2.

• Application du coefficient de simultanéité selon norme EN 335-2-6.

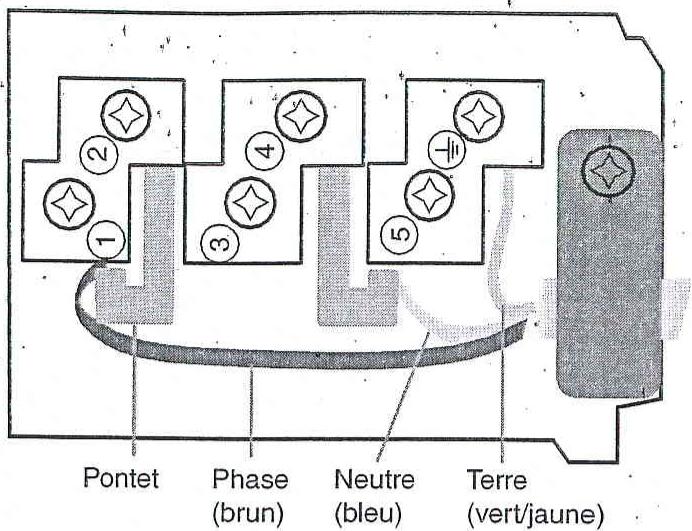

Exemple de branchement 230V 1+N (ligne 1 du tableau).

En cas de mauvais raccordement :

-cas 1: l'appareil ne fonctionne pas, -cas 2: les foyers droits sont inaccessibles et les afficheurs de puissance clignotent. ⇒ Vérifiez la position des fils dans le bornier, ⇒ vérifiez le serrage des vis, ⇒ vérifiez la mise en place des pontets.

Absorption Max :

KTI6114-6014

6600W

KTI 6004

6000W

KTI 6003

6000W

Cet appareil est conforme aux directives communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ; 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives ;
• 93/68/CEE du 22/07/93 et modifications successives.

Attention: Si l'on installe la table de cuisson au-dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément pour des raisons de sécurité et pour simplifier les opérations servant à extraire le four si besoin est.

Lors du branchement de la table, un bip sonore retentit au bout de quelques secondes : vous pouvez maintenant allumer votre table.

Mise sous tension

La mise sous tension de la table s'effectue en appuyant sur la touche ①.

Commande des foyers

Chaque foyer est commandé par des touches de sélection dont la sémigraphie est une reproduction des dessins des foyers.

et par un ensemble de réglages de puissance en deux parties :

Pour mettre en fonction le foyer et augmenter la puissance de chauffe:

• Sélectionnez le foyer choisi, puis régalez la puissance, elle est visualisée par une graduation de 0 à 9. Pour mesurer puissance maximum rapidement : appuyez brièvement sur la touche "-", le foyer fonctionne à 100 %.

Pour arrêter le foyer :

appuyez en même temps sur les touches "+" et "-": la puissance du foyer revient immédiatement à zéro et s'éteint; ou appuyez sur la touche "-": la puissance du foyer descend progressivement jusqu'à extinction.

Pour arrêter le fonctionnement de la table : - appuyez sur la touche ①; l'appareil est alors hors tension. Veillez à déverrouiller votre table avant d'arrêter son fonctionnement.

4. (Ou 3) voyants de chaleur résiduelle

Même après l'arrêt, le voyant reste allumé et l'affichage de puissance indique "H" : la zone correspondante est encore chaude, à une température supérieure à 60°C. Le voyant allumé prévient du risque de brûlure.

Détection des récipients

Chaque foyer à induction est équipé d'une détection de casserole : le foyer ne délivre de puissance qu'en présence d'une casserole adaptée au foyer.

L'affichage du voyant à l'indicateur de puissance peut signaler:

• une casserole en matériel incompatible, non ferromagnétique, une casserole de diamètre trop petit,
• le retrait d'une casserole. Choisissez une casserole adaptée au diamètre des foyers, les petites casseroles conviennent aux petits foyers.

Verrouillage des commandes

Quand la table est en fonctionnement, il est possible de verrouiller le tableau de commandes afin qu'il n'y ait pas de modification du réglage par inadvertance (enfant, nettoyage...).

Il suffit d'appuyer sur la touche, le voyant situé à côté de la touche s'allume. Pour modifier l'allure de chauffe ou arrêter la cuisson, il suffit d'appuyer à nouveau sur la touche, le voyant s'éteint.

Vous devez réselectionner le foyer pour activer à nouveau les réglages.

Sécurités

Un objet (casserole, couvert...) placé plus de 10 secondes ou une pression longue d'une touche sur la zone de commandes peut provoquer un bip sonore.

• pour arrêter le bip sonore, enlevez la cause de dysfonctionnement, la table est alors hors tension.
• pour réactiver les commandes, procédez à la mise sous tension de l'appareil.

Modèles KTI 6114 & 6014 uniquement

Pour accélérer la montée en température du foyer arrière droit, appuyez sur la touche "booster" (D),

L'affichage de puissance indique alors "P". La fonction booster s'arrête automatiquement après 4 minutes. Pendant le fonctionnement du booster, le foyer avant droit est limité à une puissance maximale de 600 W.

Modèles KTI 6114 uniquement

Il est possible de programmer 1 foyer (au besoin) pour une durée maximum de 99 minutes. APRÈS avoir choisi la puissance de chauffe, programmez la durée de cuisson de la façon suivante :

• Appuyez sur la touche de programmation

• Réglez le temps désiré avec les touches

• Validez la programmation en appuyant une deuxième fois sur la touche programmation :

Le décompte du temps commence aussitôt jusqu'à la fin de cuisson. Un signal sonore indique que la cuisson est terminée et le foyer s'est éteint.

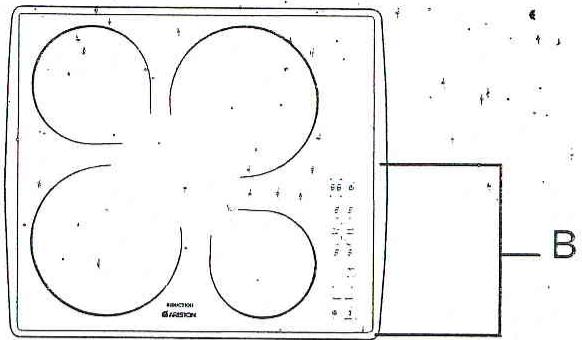

Description de la table

A. Zones de chauffe B. Tableau de commande

Récipients à utiliser

Dans la mesure où l'induction n'est que lorsque le champ magnétique est fermé par un récipient métallique, l'échauffement de la casserole est instantanément lorsqu'elle est ôtée du foyer.

Utilisez un recipient dont le matériel est compatible avec l'induction (matériau ferro-magnétique). Les casseroles en fonte, en acier émaillé ou en acier inox spécial induction convennent. Les casseroles en cuivre, en céramique, en terre, en verre, en faïence, aluminium, en inox non magnétique sont incompatibles avec l'induction. Vous pouvez faire un test avec un aimant. Si l'aimant est attiré par le fond de la casserole et reste "collé", la casserole est en matériel ferro-magnétique, elle peut être utilisée sur la table à induction.

Nous vous recommandons des casseroles à fond épais et très plat et d'éliminer tous les récipients à fond rugueux susceptibles de provoquer des rayures sur le verre.

Pour un bon rendement, le diamètre des casseroles doit être le plus proche de celui de la zone de chauffé matérialisée sur le verre. Ceci assure une importante économie d'énergie et des temps de cuisson plus courts.

Sécurité : coupure automatique

Si, par mégarde, on omet de désactiver une ou plusieurs zones de cuisson, la commande est mise automatiquement hors fonctionnement après un certain temps.

Pour réinitialiser les commandes, appuyez sur la touche.

En appuyant sur la touche, vous pouvez à nouveau utiliser votre appareil.

Niveau de puissance	Durée limite de fonctionnement
1-2	10 heures
3	5 heures
4	4 heures
5-6	3 heures
7-8	2 heures
9	1 heures

Sécurité thermique

En cas de surchauffe des composants électroniques de votre table, celle-ci s'éteint automatiquement et l'affichage de puissance indique —. Cet affichage disparaît dès que la température est redescendue à un niveau acceptable.

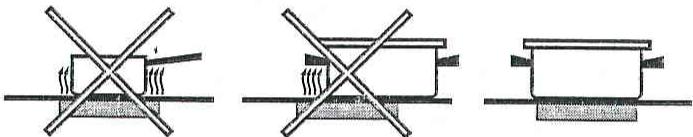

Conseils pour l'utilisation de la table en vitrocéramique Pour obtenir les importantes performances de votre table de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.

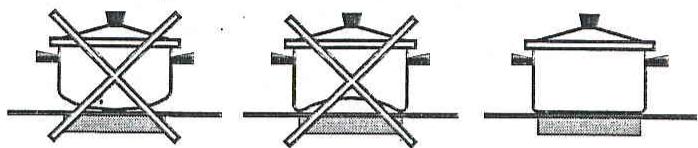

Utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe. Utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée. Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. - Evitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. La concentration de la chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, par conséquent vous n'obtiendrez jamais le résultat en l'utilisant sur la table de cuisson en vitrocéramique. - N'oubliez pas que la zone de cuisson reste chaude pendant au moins une demi-heure après extinction; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude. - N'allumez pas les zones de chauffe si des feuilles d'aluminium ou des objets en matière plastique sont posés sur la table de cuisson. - Ne vous approchez pas des zones de chauffe lorsqu'elles sont chaudes. La Vitrocéramique qui constitue la table de cuisson est un matériel extrêmement résistant. Cependant en cas de fracture, n'utilisez pas la table de cuisson et coupez le courant.

Gardez toujours propre votre table de cuisson. Avant de procéder à son entretien, vérifiez si les zones de chauffe sont bien éteintes et absolument froides.

Cadre en acier inox

L'acier inox peut se tacher sous l'effet d'une eau très calcaire qui resterait pendant longtemps au contact de ce dernier ou bien sous l'effet de détergents très agressifs (contenant du phosphore).

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférible d'éliminer rapidement tout débordement d'eau s'il y a lieu.

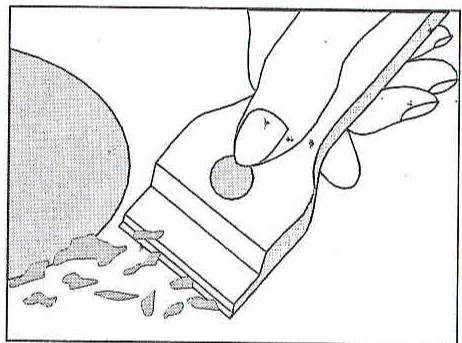

Entretien de la table de cuisson

Avant de commencer la cuisson, il faut nettoyer la surface de la table avec un chiffon humide pour éliminer toute trace de poussière ou les résidus d'aliments des cuissons précédentes.

La surface de la table doit être entretenue régulièrement en utilisant une solution d'eau tiède et de produit d'entretien non abrasif. Il est nécessaire d'utiliser de temps à autre un produit spécifique pour l'entretien des tables en vitrocéramique. Eliminez avant tout tous résidus d'aliments et dépôts de graisse. À l'aide d'un coupe-net spécial pour l'entretien, CERA® par exemple - (non fourni).

Nettoyez la table de cuisson lorsqu'elle est tiède ; utilisez un produit d'entretien approprié et du papier cuisine, passez un chiffon humide et essuyez.

Les feuilles d'aluminium, les objets en plastique, le sucre ou tout autre aliment contenant du sucre liquéfiés sur la table de cuisson, doivent être éliminés immédiatement de la zone de chauffe encore chaude à l'aide d'un couperet. Les produits d'entretien spécifiques forment une couche superficielle transparente qui repousse la saleté et protège la surface contre les dommages que pourraient provoquer les aliments à grande teneur en sucre.

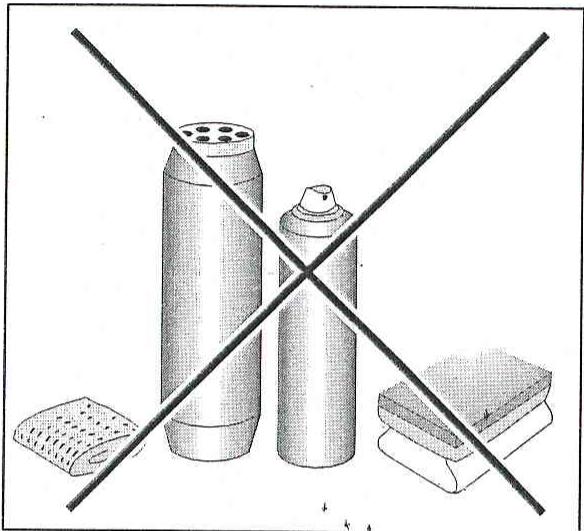

N'utilisez jamais d'éponges ou de produits abrasifs. Il faut aussi éviter les détergents chimiques agressifs tels que les produits spray pour l'entretien du four ou les détergants.

Produits de nettoyage spécifiques vitrocéramique

Raclette à lames et lames de rechange

BUHLER nettoyant vitrocéramique (Sara Lee)

Crème plaque vitrocéramique (Delu Ako Minky GmbH)

JEX vitrocéramique (Reckitt Benckiser)

SPADO nettoyant plaques (SPADO)

VITRO CLEN (Reckitt Benckiser)

Distribués par : grandes surfaces, supermarchés, hypermarchés, drogueries, magasins spécialisés
